I.C.T-SS530
I.C.T
| Số: | |
|---|---|

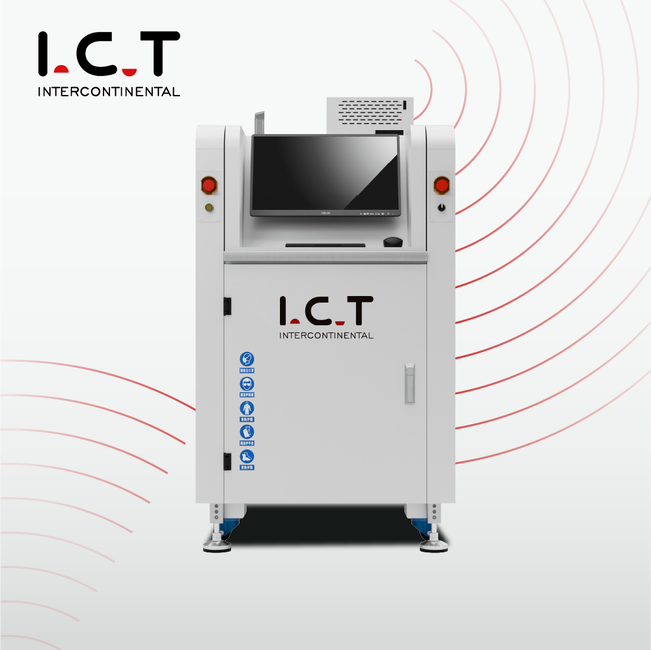

| Máy hàn sóng chọn lọc nội tuyến SS530
Máy hàn sóng chọn lọc nội tuyến SS530/550 do I.C.T chế tạo ở Trung Quốc, là lựa chọn hàng đầu để hàn xuyên lỗ hiệu quả trên PCB. Được thiết kế để sản xuất số lượng lớn, nó giữ PCB ổn định trong khi di chuyển bệ phun và hàn, đảm bảo độ chính xác cho các ngành như ô tô và cung cấp điện. Kiểm soát hoàn toàn bằng PC cho phép bạn thiết lập và lưu các đường dẫn, nhiệt độ và thông tin chi tiết, mang lại khả năng truy xuất nguồn gốc tuyệt vời. Hệ thống SMEMA mô-đun của nó phù hợp với mọi đường dây, với tính năng hiệu chỉnh sóng tự động và căn chỉnh CCD giúp duy trì chất lượng cao. Là một Hệ thống hàn sóng chọn lọc nội tuyến nhỏ gọn, nó tiết kiệm không gian đồng thời mang lại hiệu suất đáng tin cậy. 26 năm chuyên môn của I.C.T khiến nó trở thành một giải pháp toàn cầu đáng tin cậy.
| Danh sách thiết bị dòng DIP
Máy hàn sóng chọn lọc PCB có hệ thống từ thông thông minh cho ứng dụng hoàn hảo. Nó sử dụng van xung tần số cao của Đức để phun các chấm thông lượng cực nhỏ với hàm lượng chất rắn dưới 10%, giảm thiểu chất thải. Một khay hứng cặn để dễ dàng dọn dẹp và vòi phun trên bệ XY đạt độ chính xác 0,02 mm. Bình áp suất giữ cho dòng từ thông ổn định, với các bộ phận SMC của Nhật Bản đảm bảo vận hành trơn tru. Đồng hồ đo trực quan ở mặt trước giúp đơn giản hóa việc kiểm tra, lý tưởng cho những dây chuyền bận rộn cần kết quả rõ ràng, nhất quán.

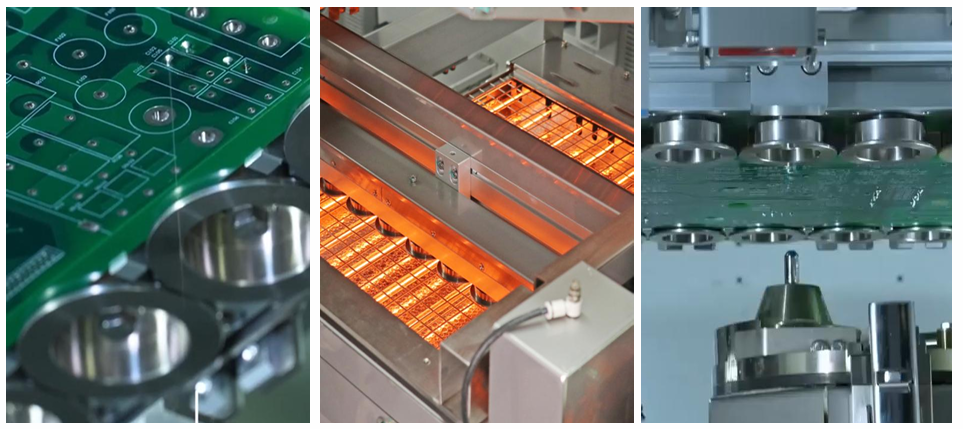

Hệ thống làm nóng trước trong Máy hàn sóng chọn lọc nội tuyến này sẽ chuẩn bị các bo mạch một cách hiệu quả. Nó bao gồm hệ thống sưởi hồng ngoại ở phía dưới có thể điều chỉnh và không khí nóng phía trên để làm ấm đều trên một khu vực rộng, đạt 150°C trong khoảng 15 phút. Bông nhiệt độ cao bịt kín nhiệt, sử dụng các bộ phận của thương hiệu hàng đầu để đảm bảo độ ổn định. Thiết kế plug-in không cần công cụ bảo trì, giảm thiểu thời gian ngừng hoạt động. Thiết lập này đảm bảo các mối nối chắc chắn và tránh lỗi cắt, hoàn hảo cho sản xuất tốc độ cao.
Hệ thống hàn tỏa sáng với công nghệ tiên tiến trong Máy hàn sóng chọn lọc nội tuyến. Máy bơm PRECIMETER của Thụy Điển giữ cho sóng hàn ổn định bằng phần mềm kiểm soát nhiệt độ và lưu lượng N2. Nồi inox phủ lớp chống ăn mòn (hoặc tùy chọn titan) làm nóng nhanh bằng gang, đồng thời N2 giảm cặn cho các mối nối sạch sẽ. Nó xử lý các bộ phận cứng như thiết bị quân sự, luôn mang lại các mối hàn có độ tin cậy cao.
Hệ thống truyền động đảm bảo dòng chảy PCB trôi chảy trong Hệ thống hàn sóng chọn lọc nội tuyến nhỏ gọn này. Được chế tạo với các cấu hình và con lăn chắc chắn, nó hỗ trợ tải trọng lên tới 20kg với các kẹp bên và trên. Động cơ Nhật Bản dẫn động nó ở độ cao 900mm, phù hợp với dây chuyền SMEMA mà không có va chạm. Hoán đổi trực tuyến giúp quá trình sản xuất luôn được tiến hành, khiến nó trở nên linh hoạt phù hợp với bố cục nhà máy chật hẹp.
Khả năng điều khiển chắc chắn trong Máy hàn sóng chọn lọc PCB với hệ thống PLC Keyence đáp ứng các tiêu chuẩn CE và Công nghiệp 4.0. Các bộ phận toàn cầu và cáp Cat-6 đảm bảo liên lạc nhanh chóng, ổn định, tăng cường công suất khi cần thiết. Nó theo dõi dữ liệu cho mỗi lần chạy, giúp phát hiện sớm sự cố. Thiết lập này giúp máy vận hành trơn tru, hỗ trợ nhu cầu sản xuất hiện đại.
Hệ điều hành giúp Máy hàn sóng chọn lọc nội tuyến này dễ sử dụng. Thiết lập tốc độ lập trình CCD có hướng dẫn, với chế độ hình ảnh để kiểm tra tọa độ và giám sát thời gian thực chỉ bằng một cú nhấp chuột. Chọn tiếng Trung, tiếng Anh hoặc các ngôn ngữ khác và liên kết với MES để cập nhật WiFi. Dữ liệu theo dõi từng điểm hàn, giảm thời gian đào tạo cho người dùng mới trong các cửa hàng có nhịp độ nhanh.
| Đặc điểm kỹ thuật
| Máy hàn sóng chọn lọc trực tuyến | ||||
| Người mẫu | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Mô-đun trực tuyến | Xịt + Làm nóng trước & hàn | Xịt + Làm nóng trước + Hàn | Xịt + Làm nóng sơ bộ + Hàn + Hàn | Xịt + Làm nóng sơ bộ + Hàn + Hàn + Hàn |
| Hệ thống hàn | ||||
| Số lượng vòi phun | 1 | 1 | 2 | 3 |
| Số lượng nồi hàn | 1 bộ | 1 bộ | 2 bộ | 3 bộ |
| Nồi đôi (Tùy chọn) | N/a | Lựa chọn | Lựa chọn | Lựa chọn |
| Nồi hàn điện | 2,35kw | 2,35kw | 4,70kw | 7,05kw |
| Hệ thống thông lượng | ||||
| Bể chứa thông lượng | 1L | 1L | 2L | 2L |
| Hỗ trợ thông lượng | Báo thức thông lượng, tự động | |||
| Phun phun | Van phản lực Đức (phun điểm và phun đường) 1 bộ | |||
| Xịt kích thước vòi phun | 130um (Tùy chọn 180um, 210um) | |||
| Tốc độ phun | 0 ~ 20 mm/s | |||
| Tốc độ di chuyển vòi phun | 0 ~ 400mm/s | |||
| Hệ thống làm nóng trước | ||||
| Chế độ làm nóng trước | Không khí nóng và IR | Không khí nóng và IR | Không khí nóng và IR | Không khí nóng và IR |
| Khu vực làm nóng trước | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Khu làm nóng sơ bộ | Khí nóng phía trên: 2, IR phía dưới: 1 | |||
| Công suất làm nóng sơ bộ phía dưới | Tối đa 12kw | |||
| Công suất làm nóng sơ bộ hàng đầu | Tối đa 6kw | |||
| Thời gian khởi động | Khoảng 15 phút (cài đặt 150oC) | |||
| Chế độ điều khiển | PC+PLC | |||
| Hệ thống vận chuyển | ||||
| Kích thước PCB (có vật cố định) | 120*60~500*500mm | |||
| PCB Thay thế | Trực tuyến | |||
| PCB Giải phóng mặt bằng hàng đầu | 120mm | |||
| Chiều cao vận chuyển | 900 ± 20 mm | |||
| Chiều rộng vận chuyển | 60 ~ 500mm | |||
| Kích thước: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Cân nặng | Xấp xỉ: 800kg | Xấp xỉ: 1200kg | Xấp xỉ: 1300kg | Xấp xỉ: 1500kg |
| Danh sách thiết bị dòng DIP
Dây chuyền sản xuất DIP của chúng tôi cung cấp các công cụ tiên tiến để lắp ráp PCB hiệu quả và chính xác. Dây chuyền DIP hoàn toàn tự động bao gồm một dây chèn DIP để đặt các bộ phận chính xác, một bộ tải sóng để vào PCB trơn tru, một bộ dỡ sóng để thoát ra an toàn và một dây đai lắp ráp để kiểm tra lần cuối. Dây chuyền sản xuất DIP PCB chất lượng cao này đảm bảo hoạt động ổn định, chèn THT đáng tin cậy và lắp ráp tiết kiệm chi phí, đáp ứng nhu cầu đa dạng của ngành. Với thiết kế mô-đun và sự hỗ trợ toàn cầu từ I.C.T, nó giúp tăng năng suất cho các tác vụ xuyên suốt.
| Video thành công của khách hàng
I.C.T các kỹ sư đã đến thăm một công ty pin ô tô Châu Âu để hỗ trợ Máy hàn sóng chọn lọc nội tuyến SS550. Video giới thiệu cách thiết lập 4 xi-lanh, phun chất trợ dung một cách chính xác và hàn bằng sóng ổn định. Tự động hiệu chỉnh giữ độ cao hoàn hảo và cắt cặn bằng hệ thống sưởi N2 để làm sạch các mối nối. Chương trình đào tạo và trình diễn tại chỗ đạt tốc độ cao, với bộ pin của khách hàng cho thấy chất lượng hàng đầu. Dịch vụ nhanh chóng của I.C.T đã biến chuyến thăm thành động lực thúc đẩy sản xuất, giành được điểm cao từ nhóm.
| Dịch vụ chuyên môn và đào tạo

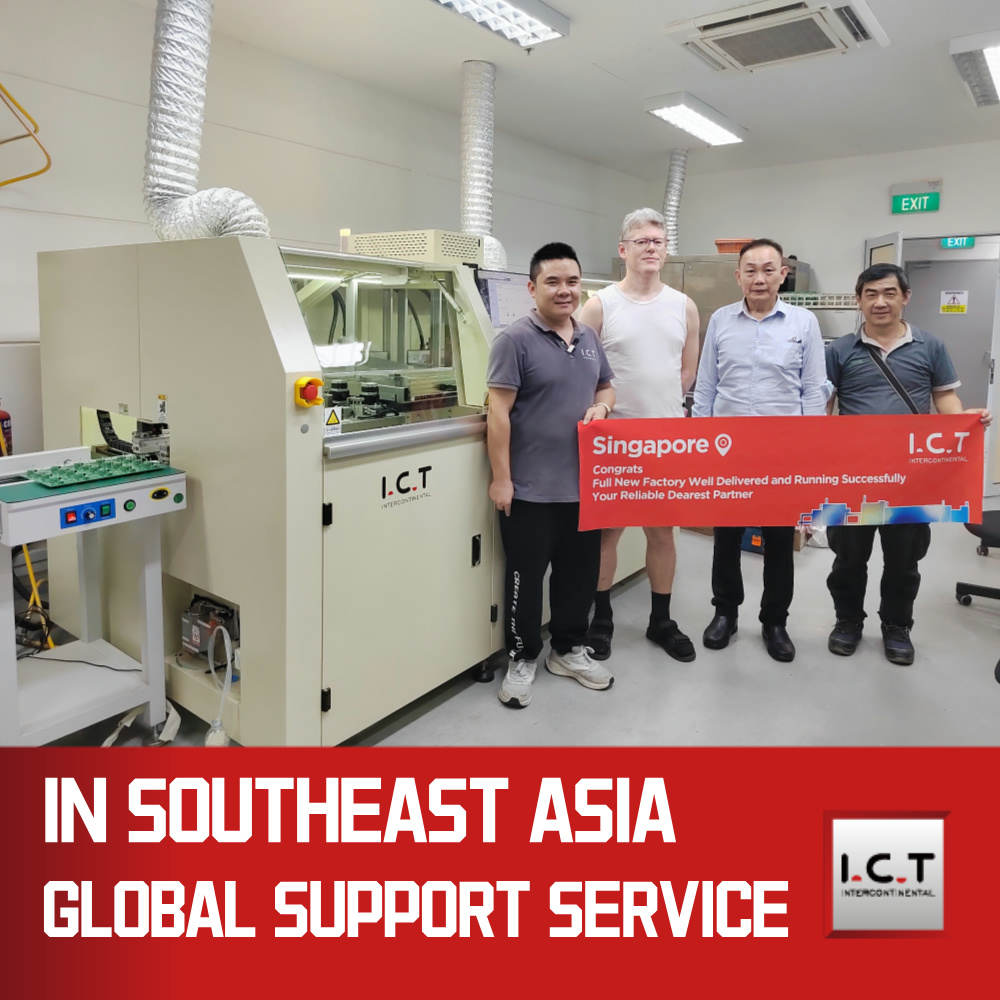

I.C.T cung cấp hỗ trợ đầy đủ cho Máy hàn sóng chọn lọc nội tuyến với cài đặt tại chỗ và trợ giúp 24/7. Các kỹ sư được đào tạo của chúng tôi xử lý việc thiết lập, sửa lỗi và chỉnh sửa, đồng thời đào tạo bao gồm các vấn đề cơ bản về vận hành và bảo trì. Hỗ trợ từ xa và các mẹo thường xuyên sẽ thích ứng với nhu cầu của bạn. Với 26 năm hoạt động tại SMT, chúng tôi tối ưu hóa hiệu quả dây chuyền của bạn. Các kế hoạch dài hạn bao gồm việc kiểm tra, đảm bảo bạn phát triển cùng chúng tôi mà không phải lo lắng.
| Phản hồi của khách hàng
Khách hàng khen ngợi các kỹ sư của I.C.T về chuyên môn và cách sửa chữa nhanh chóng trên Máy hàn sóng chọn lọc nội tuyến—luôn luôn đúng đắn. Nổi bật với khả năng hàn ổn định và tốc độ truyền cao của máy, cùng với bao bì an toàn, chặt chẽ đảm bảo giao hàng. Phản hồi nhanh trước các vấn đề giúp đường dây luôn hoạt động, với một người dùng nói rằng 'Tốc độ của nhóm bạn là không thể so sánh được.' Điều này tạo dựng niềm tin vững chắc vào I.C.T.
| Chứng chỉ ngành
Máy hàn sóng chọn lọc nội tuyến có các chứng chỉ CE, RoHS và ISO9001, đáp ứng các tiêu chuẩn chất lượng và an toàn toàn cầu. Các bằng sáng chế của I.C.T về công nghệ sóng và hệ thống dòng chảy cho thấy sự đổi mới. Những thông tin xác thực này chứng tỏ cam kết của chúng tôi về thiết bị đáng tin cậy, thân thiện với môi trường mà bạn có thể tin tưởng trên toàn thế giới.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T dẫn đầu SMT với hoạt động R&D nội bộ và ba nhà máy, tăng lên 89 nhân viên trong 26 năm. Chúng tôi phục vụ hơn 1600 khách hàng tại 72 quốc gia, từ các dòng ô tô đến LED, với hệ thống chất lượng và kiểm tra nghiêm ngặt. Hệ thống hàn sóng chọn lọc nội tuyến nhỏ gọn của chúng tôi phù hợp với mọi không gian, được hỗ trợ toàn cầu. Chúng tôi đổi mới hàng ngày, xây dựng quan hệ đối tác có giá trị chéo để mang lại thành công cho nhà máy của bạn.
