Giải pháp nhà máy thông minh nâng cao cho bảng điều khiển điện máy bay thương mại

Bảng điều khiển năng lượng đóng một vai trò quan trọng trong kiến ​​trúc điện tử của máy bay thương mại. Các sản phẩm PCBA này được sử dụng trong các hệ thống quan trọng như điều khiển ánh sáng cabin, giải trí trên máy bay, quản lý năng lượng phụ trợ, mô-đun giao diện hàng không và hệ thống kiểm soát môi trường. Với tính chất quan trọng của các ứng dụng này, độ tin cậy, tính ổn định và bảo vệ môi trường của mọi kiểm soát công suất PCB là vô cùng quan trọng.

Bảng điều khiển điện

Bảng điều khiển điện

Tại I.C.T, chúng tôi hiểu các yêu cầu chất lượng nghiêm ngặt của ngành hàng không. Đó là lý do tại sao chúng tôi cung cấp một dây chuyền sản xuất lớp phủ toàn diện SMT và lớp phủ phù hợp đặc biệt để sản xuất các bảng điều khiển năng lượng máy bay thương mại.

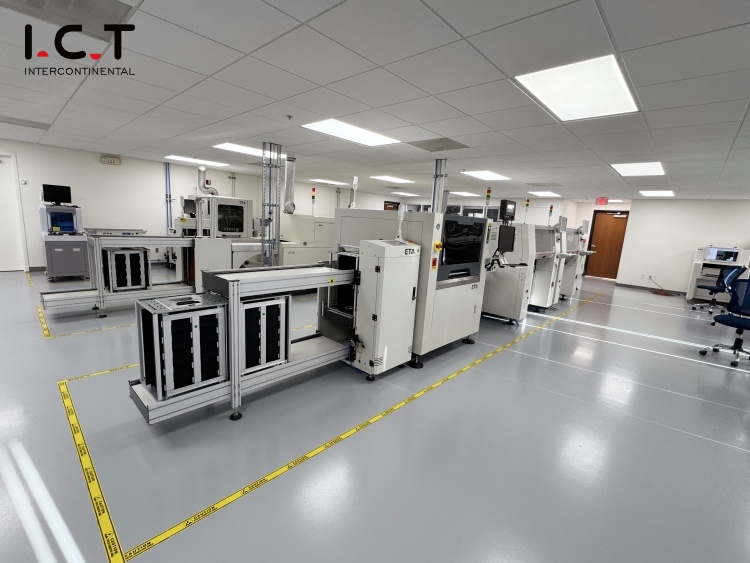

SMT Cấu hình đường dây cho các bảng điều khiển năng lượng máy bay thương mại

• Hóa hàn xử lý dán

• Máy trộn dán pm-500 solder

• I.C.T-4034 Máy in hoàn toàn tự động miếng kim thuộc mỏng

• Gắn thành phần

• PCB Bộ tải + SC-500 SMT Băng tải

• Hanwha SM481Plus + SM482Plus Chip Tốc độ cao

• Bộ nạp Khay tự động STF100S

• PCB Vận chuyển

• Tcr-l biến Băng tải s

• Kết nối HC-2000 Băng tải s

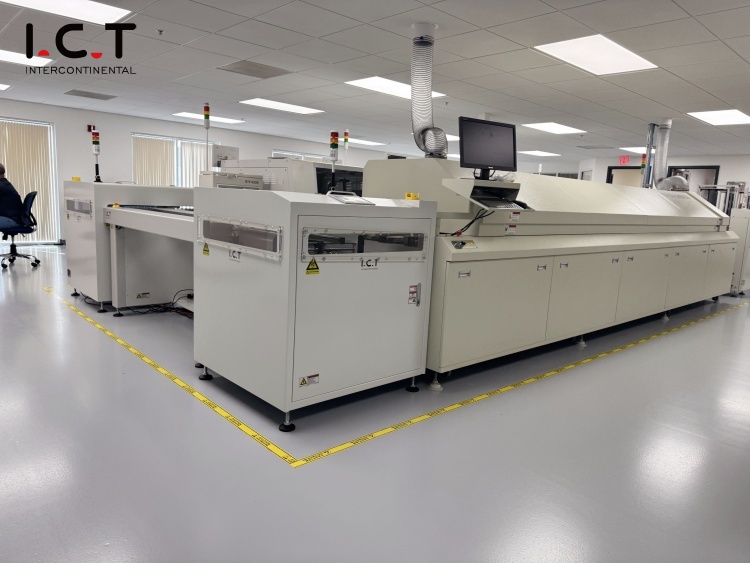

• Reflowering

• Lò phản xạ L10 (kích hoạt nitơ cho hàn quá trình oxy hóa bằng không)

• Kiểm tra & giảm tải

• UL-L không tải

• V8 ngoại tuyến AOI

• Cấu hình nguồn cấp dữ liệu & vòi phun tùy chỉnh

• Nhiều vòi phun loạt CN và 8 bộ cung cấp, khay và bộ cung cấp rung

• Khuyến nghị nhân sự

• 1 kỹ sư

• 2 toán tử

• 1 Thanh tra chất lượng

• Tổng cộng: 4 nhân sự

Tổng quan về năng suất

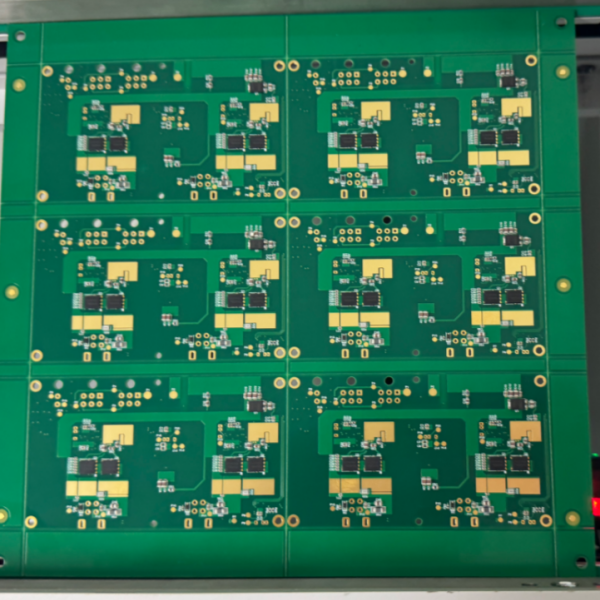

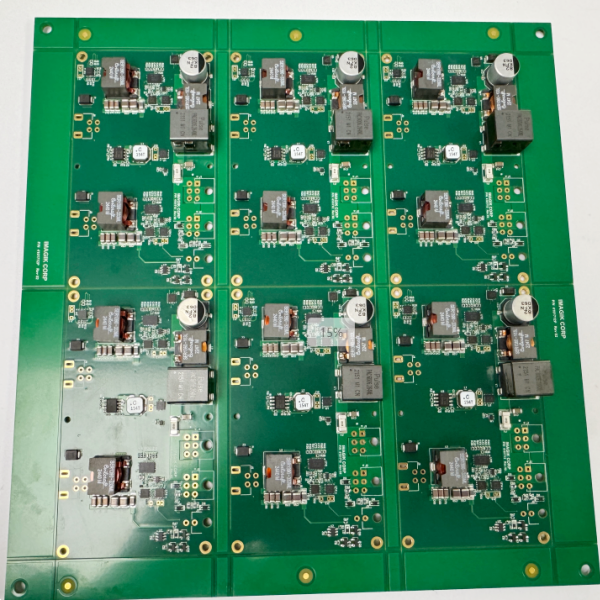

• PCB Kích thước: 220 × 210 mm (mảng 6 bảng))

• Phía trên

• 84 thành phần/bảng điều khiển × 6 = 504 thành phần/bảng

• Thời gian chu kỳ: 27s/bảng → 120 bảng/giờ = 720 PCBA/giờ

• Phía dưới

• 80 thành phần/bảng × 6 = 480 thành phần/bảng

• Thời gian chu kỳ: 35S/bảng → 102 bảng/giờ = 612 PCBA/giờ

• LƯU Ý: Năng suất có thể được cải thiện với lập trình ngoại tuyến và tối ưu hóa-máy kép

Tiêu thụ năng lượng & không khí

• Tổng công suất định mức: 76,7 kW

• Tiêu thụ năng lượng hoạt động: Khoảng. 24,6 kWh

• Tiêu thụ không khí: 5 trận10 m³/giờ

Cấu hình dòng này đảm bảo chất lượng lớp 3 IPC-A-610, cần thiết cho độ tin cậy hàng không vũ trụ. Các thành phần quan trọng như IC công suất trải qua quá trình hàn chọn lọc hoặc thủ công, tiếp theo là các quá trình phản xạ nitơ để bảo vệ các bộ phận nhạy cảm.

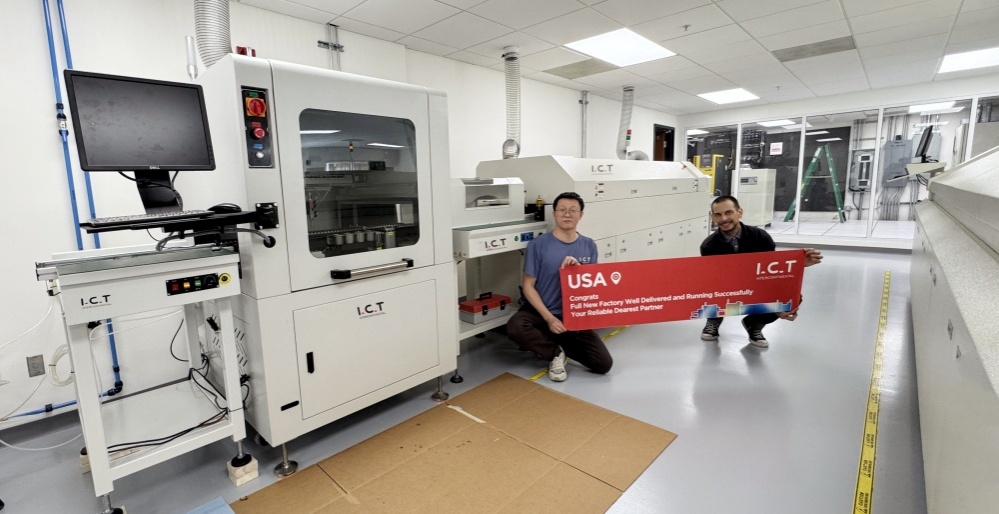

Cấu hình dòng lớp phủ phù hợp cho bảng điều khiển điện máy bay thương mại

• PCB Xử lý

• I.C.T SC-500 Băng tải-Chuyển đổi bảng ổn định và nhất quán

• I.C.T Kiểm tra lớp phủ UV-1000 Băng tải x2-để kiểm tra trực quan trước và sau khi phủ

• Ứng dụng lớp phủ

• I.C.T Máy phủ chọn lọc T550 -Lớp phủ có độ chính xác cao cho các khu vực xác định

• Bảo dưỡng

• I.C.T IR Curing Lò nướng - Hệ thống sưởi đồng đều cho lớp phủ phù hợp

• Khuyến nghị nhân sự

• 1 toán tử

• 1 Thanh tra chất lượng

• Tổng cộng: 2 nhân sự




Tổng quan về năng suất

• PCB Kích thước: 220 × 210 mm (mảng 6 bảng))

• Thời gian chu kỳ: Khoảng. 30S/bảng → 120 bảng/giờ = 720 PCBA/giờ

• Lưu ý: Đối với chất kết dính khô nhanh, đảm bảo kiểm soát dòng chảy để tránh các khiếm khuyết như xâu chuỗi hoặc gợn sóng bề mặt. Pha loãng có thể được khuyến nghị để tối ưu hóa độ nhớt và mô hình phun.

Tiêu thụ năng lượng & không khí

• Tổng công suất định mức: 18,5 kW

• Tiêu thụ năng lượng hoạt động: Khoảng. 9,5 kWh

• Tiêu thụ không khí: 3 trận5 m³/giờ

Trọng tâm ứng dụng: Bảng điều khiển điện USB trong máy bay thương mại

Trong ngành công nghiệp hàng không hiện đại ngày nay, các ban điều khiển điện USB đã trở thành một yếu tố quan trọng trong các cabin máy bay thương mại. Với hành khách ngày càng mong đợi các tùy chọn sạc liền mạch trong suốt chuyến bay, các bảng này đóng vai trò là xương sống cho các giải pháp sau sạc trên ghế và gắn trên tường, hỗ trợ đầu ra USB và Type-C trong khi đáp ứng các yêu cầu về hiệu suất và an toàn nghiêm ngặt.

Không giống như các giao diện sạc cấp tiêu dùng, các bảng điều khiển năng lượng dành riêng cho máy bay này phải hoạt động hoàn hảo trong các điều kiện môi trường khắc nghiệt-bao gồm thay đổi độ cao nhanh, rung động mạnh và nhiễu điện từ. Được thiết kế để xuất hiện 5V DC ổn định với bảo vệ quá dòng và ngắn mạch, chúng thường có quản lý năng lượng thông minh, chẩn đoán lỗi và hệ thống giám sát tải.

Có ba loại tích hợp chính trong máy bay thương mại:

• Bảng USB tích hợp chỗ ngồi -được nhúng vào ghế hành khách, thường được kết nối với giải trí trên máy bay hoặc PSU (đơn vị dịch vụ hành khách).

• Các cột sạc gắn trên tường -được cài đặt trong các khu vực phổ biến như galleys hoặc gần nhà vệ sinh để cho phép sạc chung.

• Bảng điều khiển năng lượng đa chức năng - Kết hợp ánh sáng, sạc USB và các chức năng gọi phi hành đoàn để điều khiển cabin rộng hơn.

Mỗi hệ thống phải tuân thủ các tiêu chuẩn hàng không vũ trụ nghiêm ngặt như DO-160, đảm bảo hoạt động trong điều kiện khắc nghiệt. Họ cũng sử dụng các công nghệ kết nối tiên tiến như MIL-DTL-38999 hoặc đầu nối hình chữ nhật ATP với các tiếp xúc đồng beryllium mạ vàng để đảm bảo độ bền dài hạn và điện trở tối thiểu-quan trọng trong môi trường hàng không vũ trụ.

Sẵn sàng để tăng cường các giải pháp sạc máy bay của bạn?

Cho dù bạn đang thiết kế bài đăng sạc máy bay thế hệ tiếp theo PCBA s hoặc nâng cấp cơ sở hạ tầng sức mạnh giải trí trên máy bay của bạn, I.C.T đã sẵn sàng để cung cấp một giải pháp phù hợp.

Liên hệ với chúng tôi để được tư vấn kỹ thuật miễn phí hoặc để lên lịch trình demo dòng với các chuyên gia hàng không vũ trụ của chúng tôi PCBA.
