SMT Production Line Solution Provider

SMT dây chuyền sản xuất

Tại đây, bạn có thể sở hữu máy dây chuyền SMT toàn diện cho dây chuyền sản xuất SMT.

Với sự hướng dẫn của các kỹ sư SMT chuyên nghiệp, chúng tôi đảm bảo rằng bạn sẽ có được giải pháp dây chuyền SMT đầy đủ để đáp ứng nhu cầu sản xuất của mình.

Từ khóa:

Hãy cùng khám phá bí mật của dây chuyền sản xuất SMT

Chúng tôi đã phục vụ nhiều nhà máy và chúng tôi sẽ tùy chỉnh các giải pháp SMT của họ theo các sản phẩm, công suất, số lượng nhân viên và tình hình tài chính khác nhau của khách hàng.

Dây chuyền sản xuất tốc độ cao SMT có thể được chia thành hai loại, tùy theo mức độ tự động hóa có thể chia thành Dây chuyền sản xuất hoàn toàn tự động và dây chuyền sản xuất bán tự động.

Các thiết bị chính là máy in stencil, máy gắp và đặt SMT, lò nung lại dòng và máy xử lý SMT trong dây chuyền sản xuất Tiết kiệm SMT.



Tùy theo dây chuyền sản xuất phổ thông của bạn có cần thiết bị kiểm tra phức tạp hơn hay không, có AOI, SPI, AXI để lựa chọn.

Dây chuyền sản xuất SMT là gì?

SMT dây chuyền sản xuất là dây chuyền sản xuất sử dụng công nghệ gắn trên bề mặt (SMT) để lắp ráp các sản phẩm điện tử.SMT là công nghệ nén các linh kiện điện tử truyền thống thành các linh kiện gắn trên bề mặt (SMC) nhỏ hơn, sau đó gắn và hàn trực tiếp chúng lên bề mặt của bảng mạch in (PCBs).Đồng thời gọi dây chuyền lắp ráp SMT PCB.

Các tính năng chính của dây chuyền sản xuất SMT như sau:

1. Lắp ráp mật độ cao:
Do kích thước nhỏ của các bộ phận gắn trên bề mặt nên có thể đạt được mật độ lắp ráp cao hơn trên PCB giây.
2. Độ tin cậy cao:
Công nghệ SMT làm giảm kết nối chân cắm trong quy trình plug-in truyền thống, từ đó giảm tỷ lệ lỗi sản phẩm.
3. Chi phí thấp:
SMT dây chuyền sản xuất có mức độ tự động hóa cao có thể đạt được sản lượng quy mô lớn và giảm chi phí sản xuất.
4. Thu nhỏ:
Các linh kiện gắn trên bề mặt có kích thước nhỏ, giúp thu nhỏ các sản phẩm điện tử.
5. Tự động hóa:
Dây chuyền lắp ráp SMT PCB thường sử dụng thiết bị tự động, chẳng hạn như máy in stencil SMT, máy định vị, lò nung lại, v.v., để nâng cao hiệu quả sản xuất.


SMT dây chuyền sản xuất được sử dụng ở đâu?

SMT Dây chuyền lắp ráp là công nghệ lắp ráp điện tử hiện đại được sử dụng rộng rãi trong sản xuất các sản phẩm điện tử khác nhau.
    • máy gắp và đặt, SMT Dây chuyền sản xuất, máy in dán hàn, máy hàn sóng
    • SMT máy gắp và đặt, dây chuyền sản xuất SMT, máy gia công in stencil, máy hàn sóng
    • máy gắp & đặt, máy SMT, máy in stencil, máy hàn sóng DIP
    • máy chọn vị trí, dây chuyền lắp ráp SMT, máy in dán hàn, máy hàn sóng THT
    • SMT máy bốc hàng, dây chuyền sản xuất SMD, máy in SMT, máy nạp pcb, máy aoi
    • máy gắn chip, dây chuyền máy lắp ráp SMT, máy in dán hàn, máy THT/DIP
    • máy bắn chip, dây chuyền sản xuất LED, máy SPI, máy dỡ NG/OK, băng tải pcb
    • máy chọn và đặt smd, bóng đèn LED, máy hàn chọn lọc

    Ưu điểm của việc sử dụng dây chuyền sản xuất SMT

    • SMT có lợi cho việc sản xuất tự động, nâng cao năng suất và hiệu quả sản xuất

      Việc tiêu chuẩn hóa, tuần tự hóa và tính nhất quán của các điều kiện hàn của các thành phần chip khiến cho SMT có tính tự động hóa cao. Lỗi linh kiện do quá trình hàn gây ra sẽ giảm đáng kể và độ tin cậy sẽ được cải thiện.

    • Chi phí vật liệu thấp

      Do cải thiện hiệu quả của thiết bị sản xuất và giảm tiêu thụ nguyên liệu đóng gói, chi phí đóng gói của hầu hết các thành phần SMT đã thấp hơn so với các thành phần THT có cùng loại và chức năng. Do đó, giá bán của thành phần SMT thấp hơn giá bán của thành phần THT.

    • Đơn giản hóa quy trình sản xuất và giảm chi phí sản xuất

      Khi lắp trên PCB, dây dẫn của các bộ phận không cần phải uốn cong, tạo hình hoặc cắt ngắn, giúp rút ngắn toàn bộ quy trình và nâng cao hiệu quả sản xuất. Chi phí xử lý của cùng một mạch chức năng thấp hơn so với nội suy xuyên lỗ, nhìn chung có thể giảm tổng chi phí sản xuất từ ​​30% ~ 50%.

    • Thực hiện thu nhỏ

      Kích thước và thể tích hình học của các linh kiện điện tử SMT nhỏ hơn nhiều so với các thành phần nội suy xuyên lỗ, nhìn chung có thể giảm 60%~70% và một số thành phần thậm chí có thể giảm 90% kích thước và khối lượng. Đồng thời, trọng lượng của các bộ phận có thể giảm 60%~90%.

    • Tốc độ truyền tín hiệu cao

      SMT các bộ phận được lắp ráp không chỉ có kết cấu nhỏ gọn mà còn có mật độ an toàn cao. Mật độ lắp ráp có thể đạt tới 5,5 ~ 20 mối hàn trên mỗi cm vuông khi PCB được dán ở cả hai mặt. SMT các PCB được lắp ráp có thể thực hiện truyền tín hiệu tốc độ cao do đoản mạch và độ trễ nhỏ. Đồng thời, SMT PCB được lắp ráp có khả năng chống rung và va đập tốt hơn. Điều này có ý nghĩa rất lớn trong việc hiện thực hóa hoạt động tốc độ cực cao của thiết bị điện tử.

    • Hiệu ứng tần số cao tốt

      Do các thành phần không có dây dẫn hoặc dây dẫn ngắn nên các tham số phân bố của mạch sẽ giảm một cách tự nhiên và giảm nhiễu RF.

    SMT dây chuyền sản xuất hoạt động như thế nào？

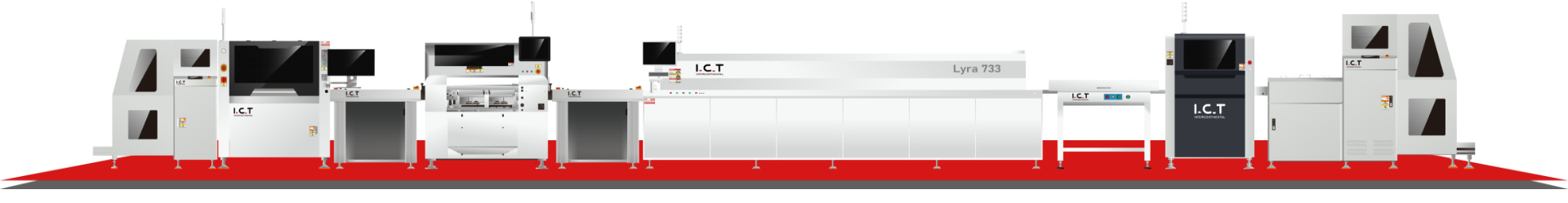

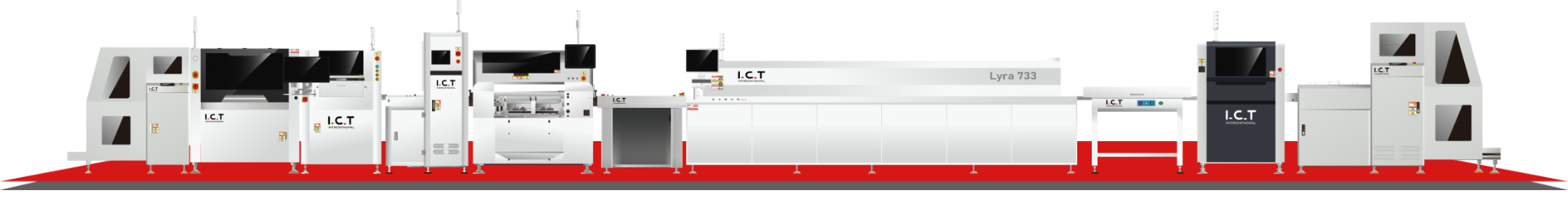

    Một máy dây chuyền SMT hoàn toàn tự động bao gồm trình tải PCB, SMT miếng kim thuộc mỏng Máy in, Băng tải, Máy chọn và đặt, Lò nướng lại, AOI, NG/OK Trình dỡ tải.

    Lấy của chúng tôi Nhà sản xuất camera an ninh của Nga như một ví dụ:

    Họ đặt bo mạch PCB vào trong Bộ tải, sau đó PCB sẽ được chuyển sang máy in stencil để in hàn dán, sau đó vào máy gắp và đặt để đặt các linh kiện của kích cỡ khác nhau trên PCB, sau đó đưa vào lò nung lại để hàn ở nhiệt độ cao.Cuối cùng, PCBA được sản xuất sẽ được đưa vào bộ dỡ tải.

    Liên hệ chúng tôi

    Tôi nên chọn SMT dây chuyền sản xuất như thế nào cho chính xác?

    Các thành phần chính của dây chuyền lắp ráp SMT bao gồm:

    • Máy in: dùng để in kem hàn hoặc chất kết dính vào vị trí xác định của PCB.
    • Máy lắp: gắn chính xác các bộ phận gắn trên bề mặt trên PCB.
    • Lò Reflow: làm tan chảy kem hàn bằng cách nung nóng để đạt được khả năng hàn các bộ phận và PCB.
    • Thiết bị kiểm tra: được sử dụng để phát hiện chất lượng của PCB đã lắp ráp, chẳng hạn như kiểm tra quang học tự động (AOI) và kiểm tra bằng tia X.
    • Làm lại thiết bị: dùng để sửa chữa các lỗi phát sinh trong quá trình sản xuất.

    Các loại dây chuyền lắp ráp SMT chủ yếu được chia thành dây chuyền sản xuất hoàn toàn tự động và dây chuyền sản xuất bán tự động.Dây chuyền sản xuất hoàn toàn tự động đề cập đến toàn bộ thiết bị của dây chuyền sản xuất là thiết bị hoàn toàn tự động, trong khi dây chuyền sản xuất bán tự động đề cập đến thiết bị sản xuất chính không được kết nối đầy đủ và một số thao tác cần phải được hoàn thành thủ công.


    SMT tài nguyên dây chuyền sản xuất

    Để biết thêm chi tiết, vui lòng tải xuống bản PDF 'SMT Thông tin giải pháp' hoặc liên hệ với chúng tôi.

    filename Kích thước Hình nhỏ Sao chép đường dẫn Tải về
    Thế còn I.C.T thì sao? 5.80MB download Sao chép đường dẫn Tải về
    Giải pháp dòng I.C.T SMT 1.36MB download Sao chép đường dẫn Tải về
    I.C.T Lò nướng Reflow dòng Lyra 1.12MB download Sao chép đường dẫn Tải về
    I.C.T SMT Máy in hoàn toàn tự động 1.39MB download Sao chép đường dẫn Tải về
    I.C.T SMT&DIP PCB Máy xử lý 2.31MB download Sao chép đường dẫn Tải về

    Liên quan SMT Thiết bị dây chuyền sản xuất

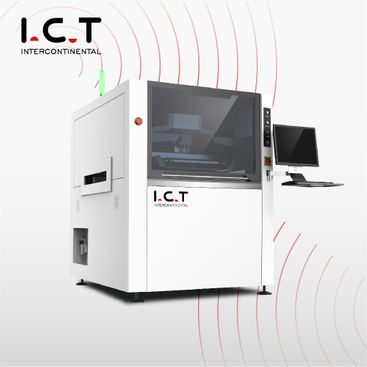

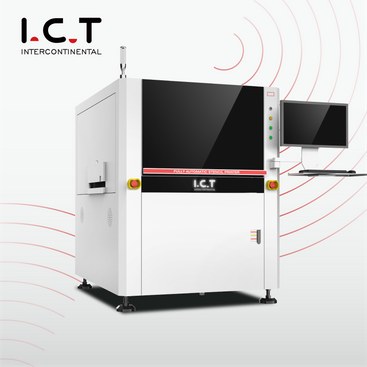

    I.C.T-4034 |Máy in hoàn toàn tự động SMT miếng kim thuộc mỏng
    I.C.T-4034 |Máy in hoàn toàn tự động SMT miếng kim thuộc mỏng
    I.C.T Máy in miếng kim thuộc mỏng tự động là chuẩn mực mới cho việc in ấn SMT đơn giản và hiệu quả.Chu kỳ in 7 giây, cài đặt thay đổi dòng nhanh và độ lặp lại cao mang lại kết quả tốt nhất theo mọi hướng.Các ứng dụng khác nhau được kết hợp để đáp ứng các nhu cầu khác nhau. * PCB Kích thước: 50*50 ~ 400*340mm * miếng kim thuộc mỏng Kích thước khung hình: 470*370 ~ 737*737mm * Vệ sinh: Khô, Ướt, Hút chân không, Lõi ống làm sạch: 410mm*Ø20mm;Giấy lau: 380mm*10m * Kiểm tra 2D tiêu chuẩn * Thời gian chu kỳ: < 7,0 giây
    0
    0

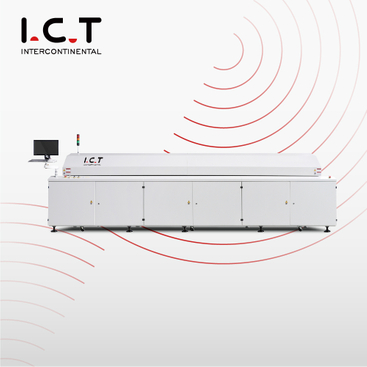

    I.C.T-Lyra622N |Máy hàn lò hàn Reflow hai ray không chì SMD
    I.C.T-Lyra622N |Máy hàn lò hàn Reflow hai ray không chì SMD
    I.C.T-Lyra622N |Máy hàn lò hàn Reflow hai ray không chì SMD I.C.T Lò nướng Reflow Lyra Series được sản xuất theo Tiêu chuẩn Nitơ.Khách hàng có thể thêm nitơ bất cứ lúc nào trong tương lai I.C.T có 26 năm kinh nghiệm trong ngành SMT. Cài đặt và đào tạo tại chỗ Có sẵn.Dịch vụ khách hàng 24/7. Chuyên gia được đào tạo chuyên sâu.Chính xác và tiết kiệm.Bộ dụng cụ DIY hướng dẫn thị giác.Dễ dàng tập hợp.Phần mềm mã nguồn mở
    0
    0

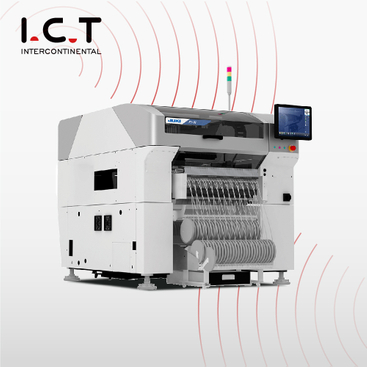

    RS-1R |Máy chọn và đặt tốc độ cao JUKI Smt
    RS-1R |Máy chọn và đặt tốc độ cao JUKI Smt
    Máy gắp và đặt tốc độ cao JUKI RS-1R Smt. Việc lắp ráp thậm chí còn nhanh hơn các chip nhỏ nhất (0201 mét) cho đến các bộ phận lớn có chiều dài cạnh 50 x 150 mm hoặc 74 mm đối với các bộ phận hình vuông.
    0
    0
    I.C.T-Acrab350 |Độ ổn định cao DIP PCB Máy hàn sóng nitơ
    I.C.T-Acrab350 |Độ ổn định cao DIP PCB Máy hàn sóng nitơ
    Độ ổn định cao DIP PCB Máy hàn sóng nitơ & THT PCB máy hàn sóng nitơ không chì & thiết bị hàn sóng tự động DIP Mua nó với đối tác đáng tin cậy của bạn!I.C.T có 26 năm kinh nghiệm trong ngành SMT. Điểm nổi bật: Có sẵn và đào tạo và cài đặt tại chỗ, Dịch vụ khách hàng 24/7.Chuyên gia được đào tạo chuyên sâu. Chính xác và tiết kiệm.Bộ dụng cụ DIY hướng dẫn thị giác.Dễ dàng tập hợp.Phần mềm mã nguồn mở.
    0
    0

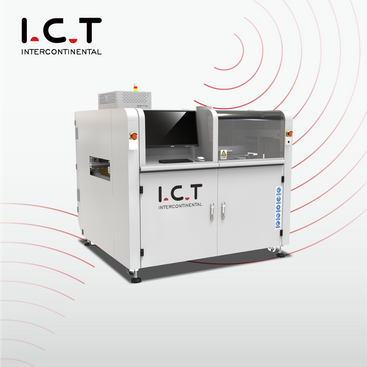

    I.C.T-SS540 |Máy hàn sóng chọn lọc trực tuyến
    I.C.T-SS540 |Máy hàn sóng chọn lọc trực tuyến
    Máy hàn sóng chọn lọc tự động cho PCB .Chào mừng bạn! Mua nó với đối tác đáng tin cậy của bạn!I.C.T có 26 năm kinh nghiệm trong ngành SMT. Điểm nổi bật: Có sẵn và đào tạo và cài đặt tại chỗ, Dịch vụ khách hàng 24/7.Chuyên gia được đào tạo chuyên sâu. Chính xác và tiết kiệm.Bộ dụng cụ DIY hướng dẫn thị giác.Dễ dàng tập hợp.Phần mềm mã nguồn mở.
    0
    0

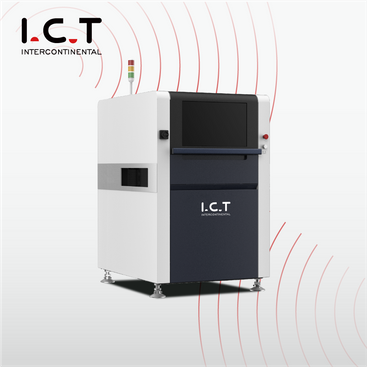

    I.C.T- AI-5146 |Dây chuyền kiểm tra trực quan Pcb sản xuất Smt Máy kiểm tra Aoi trực tuyến
    I.C.T- AI-5146 |Dây chuyền kiểm tra trực quan Pcb sản xuất Smt Máy kiểm tra Aoi trực tuyến
    Máy kiểm tra SMT AOI hỗ trợ sản xuất lắp ráp PCB. * Công nghiệp kỹ thuật số thông minh 12 triệu pixel * Độ phân giải camera 10um foV40*30mm * Phát hiện thấu kính viễn tâm song phương * Độ chính xác của độ lệch thử nghiệm nhỏ hơn 0,25mm * Nhận dạng tự động bằng một cú nhấp chuột của lập trình danh sách tối thiểu
    0
    0

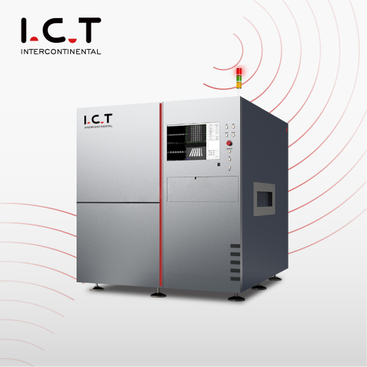

    I.C.T-9200 |Máy thiết bị kiểm tra tia X tự động trực tuyến PCB SMT
    I.C.T-9200 |Máy thiết bị kiểm tra tia X tự động trực tuyến PCB SMT
    I.C.T-9200 được thiết kế để cung cấp hình ảnh tia X có độ phân giải cao cho ngành công nghiệp điện tử.Hệ thống linh hoạt này có hiệu quả đối với nhiều ứng dụng trong quy trình sản xuất PCB.Điều này bao gồm các chất bán dẫn như BGA, CSP, LGA, POP, SIP, QFN, flip chip, COB và LED.Các I.C.T-9200 là một công cụ hỗ trợ mạnh mẽ để phát triển quy trình, giám sát quy trình và sàng lọc các hoạt động làm lại.
    0
    0

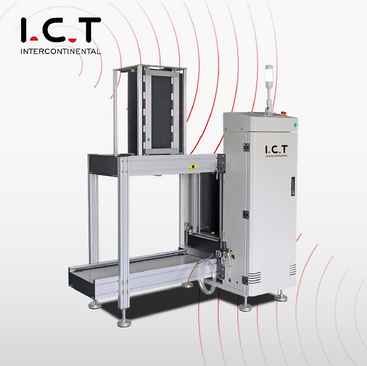

    I.C.T SMT PCB Tạp chí Bộ tải và Unlader
    I.C.T SMT PCB Tạp chí Bộ tải và Unlader
    Máy dỡ hàng SMT đường ray kép & máyPCB Bộ tải Mua nó với đối tác đáng tin cậy của bạn!I.C.T có 26 năm kinh nghiệm trong ngành SMT. Điểm nổi bật: Có sẵn và đào tạo và cài đặt tại chỗ, Dịch vụ khách hàng 24/7.Chuyên gia được đào tạo chuyên sâu. Chính xác và tiết kiệm.Bộ dụng cụ DIY hướng dẫn thị giác.Dễ dàng tập hợp.Phần mềm mã nguồn mở.
    0
    0

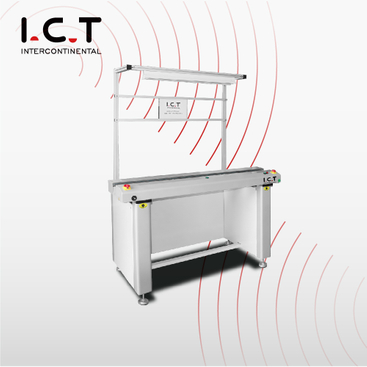

    I.C.T HC-1000 |SMT liên kết/kiểm tra Băng tải
    I.C.T HC-1000 |SMT liên kết/kiểm tra Băng tải
    SMT PCB Kiểm tra nâng cao Băng tải Mua nó với đối tác đáng tin cậy của bạn!I.C.T có 26 năm kinh nghiệm trong ngành SMT. Điểm nổi bật: Có sẵn và đào tạo và cài đặt tại chỗ, Dịch vụ khách hàng 24/7.Chuyên gia được đào tạo chuyên sâu. Chính xác và tiết kiệm.Bộ dụng cụ DIY hướng dẫn thị giác.Dễ dàng tập hợp.Phần mềm mã nguồn mở.
    0
    0
