Tiếng Việt  |
I.C.T-Acrab350
I.C.T
Wave Soldering Machine
| Số: | |
|---|---|
| I.C.T Máy hàn sóng dòng Acrab
Máy hàn sóng dòng Acrab I.C.T là giải pháp hàn không chì hoàn thiện và ổn định được khách hàng trên toàn thế giới tin cậy. Nó mang lại hiệu quả sưởi ấm tuyệt vời, kiểm soát nhiệt độ chính xác và cấu trúc tiết kiệm năng lượng giúp giảm đáng kể chi phí vận hành. Có sẵn ba mẫu (chiều rộng 350/450/615 mm PCB), nó đáp ứng các nhu cầu sản xuất khác nhau. Phun chất trợ dung tiên tiến, đường hầm làm nóng sơ bộ dài, chiều cao sóng ổn định và khả năng bảo vệ nitơ tùy chọn khiến nó trở nên hoàn hảo cho thiết bị điện tử ô tô, thiết bị liên lạc, máy tính và sản phẩm tiêu dùng. Hệ thống PC+PLC thân thiện với người dùng và thiết kế bảo trì không cần công cụ giúp các nhà máy đạt được năng suất cao hơn và giảm thời gian ngừng hoạt động.
| Tính năng
Hệ thống phun sử dụng vòi phun Kuroda Nhật Bản có độ chính xác cao và động cơ bước để tạo lớp phủ thông lượng đồng nhất và có thể điều chỉnh. Cấu trúc mô-đun dạng ngăn kéo với chức năng làm sạch tự động giúp buồng luôn sạch sẽ và giảm thời gian bảo trì. Bộ điều khiển kỹ thuật số ghi lại tất cả các thông số phun và hệ thống dòng nitơ tùy chọn biến nó thành Máy hàn sóng nitơ chất lượng cao.

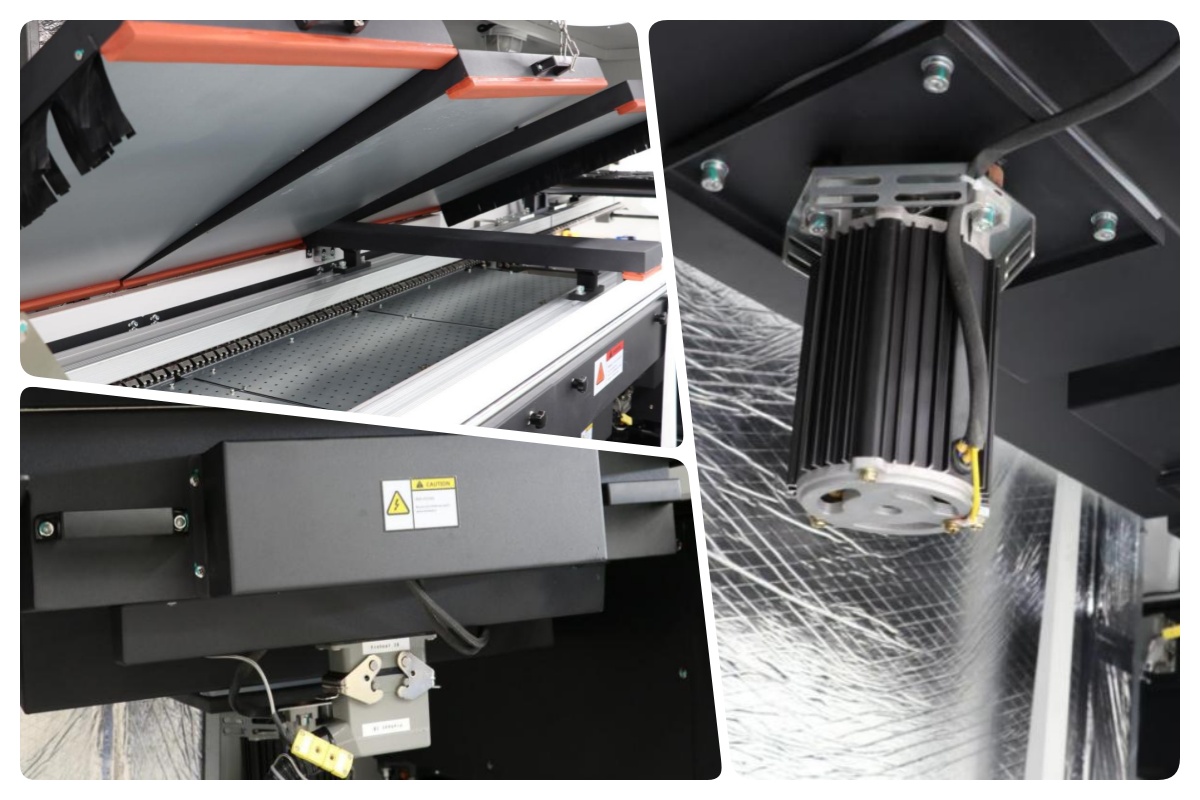

Ba vùng làm nóng trước độc lập (tổng chiều dài 1800 mm) kết hợp không khí nóng và sưởi hồng ngoại. Mỗi vùng sử dụng thiết kế phản xạ theo chiều ngang và bông cách nhiệt nhiệt độ cao để nhanh chóng đạt đến nhiệt độ cài đặt (khoảng 15 phút) và giữ chênh lệch nhiệt độ trong khoảng ±2 oC, mang lại điều kiện hoàn hảo trước khi hàn.

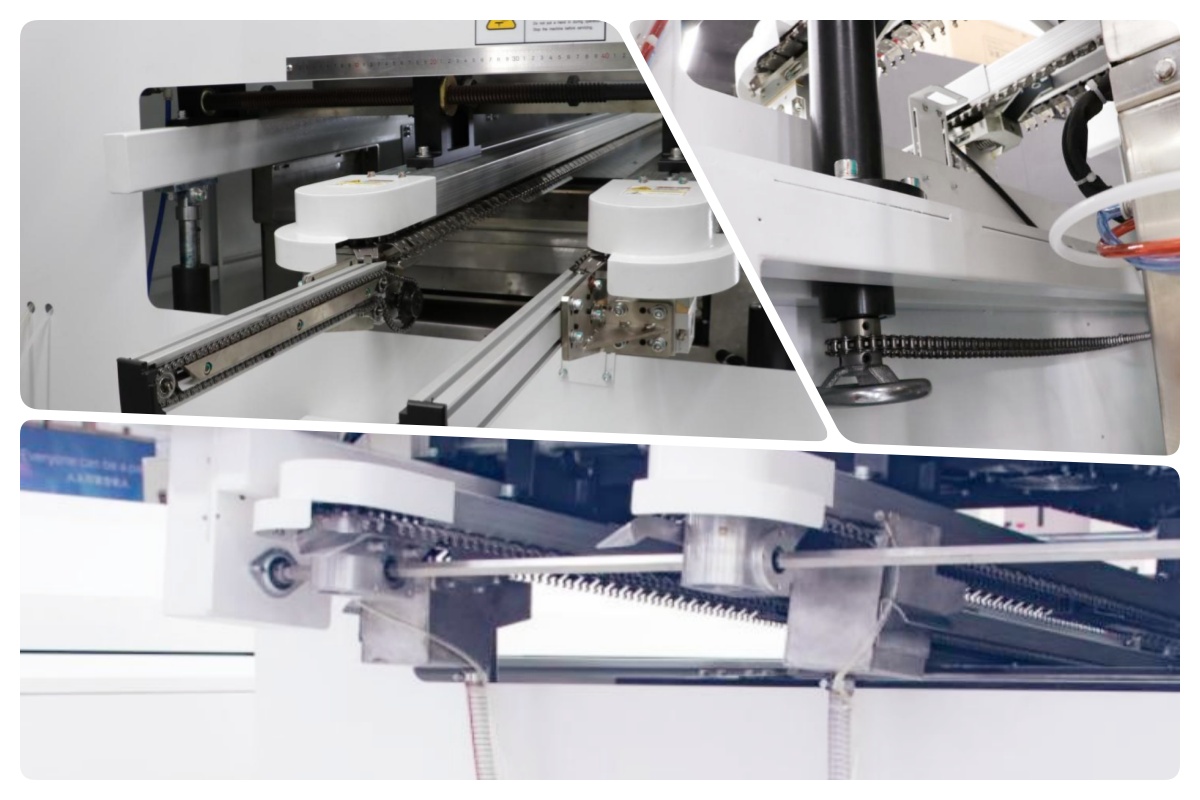

Băng tải xích đã được cấp bằng sáng chế với các ngón tay bằng titan móc đôi chịu tải nặng mang PCB chiều rộng lên tới 615 mm một cách trơn tru. Thiết bị cấp bảng đồng bộ giúp PCB không bị rơi. Độ chính xác tốc độ Băng tải đạt ±2 mm/phút và khả năng điều chỉnh độ rộng bằng điện có sẵn dưới dạng tùy chọn.

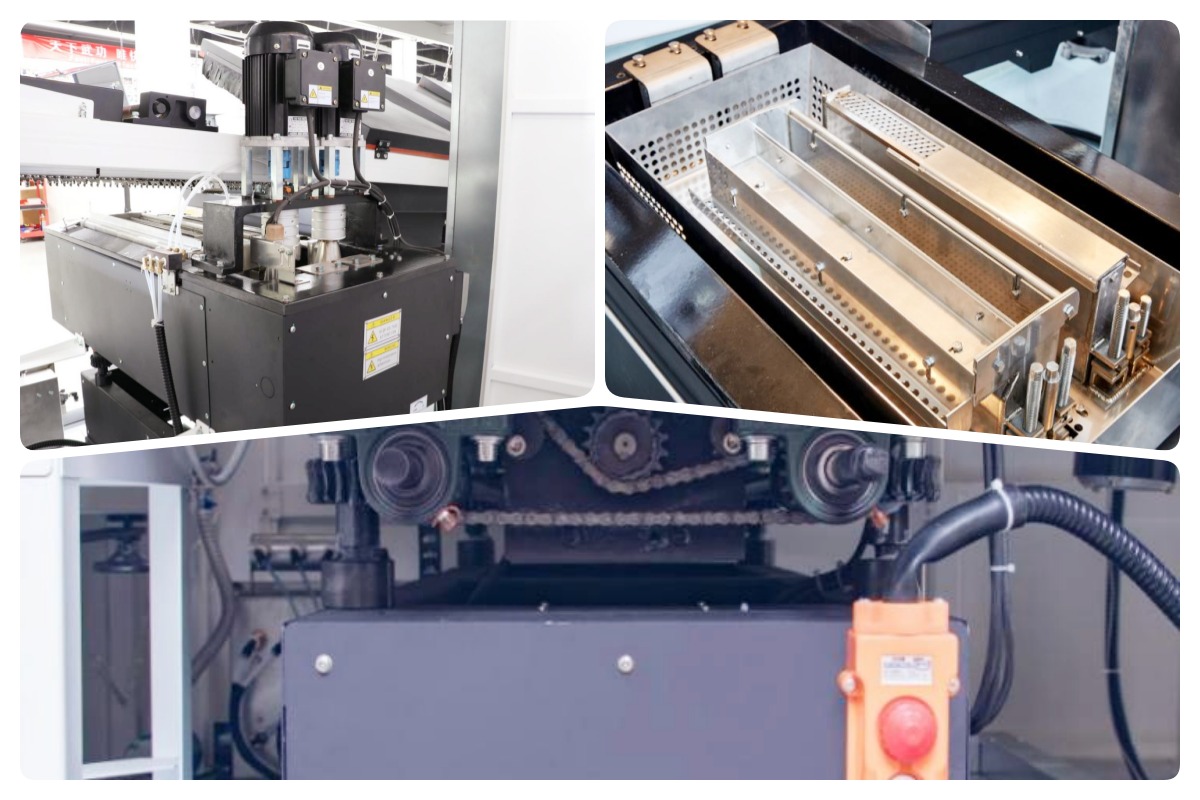

Nồi hàn bằng gang tráng men chứa được vật hàn không chì có trọng lượng 500-700 kg. Thiết kế sóng kép giữ chiều cao sóng ổn định trong khoảng 0,5 mm. Kênh thu gom cặn tự động và khả năng bảo vệ nitơ tùy chọn giúp giảm đáng kể quá trình oxy hóa và cặn, tiết kiệm mối hàn và cải thiện chất lượng mối nối.

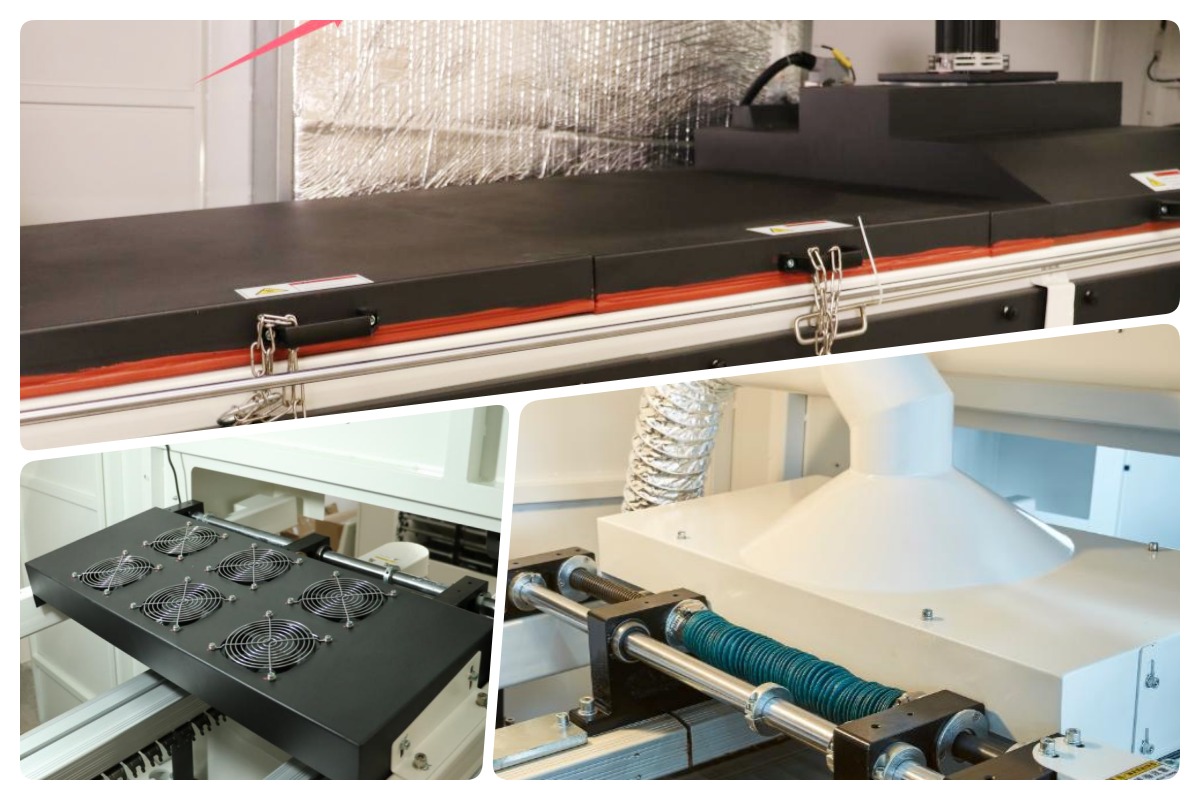

Quạt làm mát đối lưu công suất cao tiêu chuẩn hàng đầu giảm nhanh nhiệt độ PCB sau khi hàn. Chế độ làm mát cưỡng bức từ trên xuống dưới tùy chọn có sẵn cho các bo mạch dày hơn hoặc yêu cầu quy trình cao hơn. Thiết kế này ngăn ngừa hư hỏng linh kiện và đảm bảo mối hàn tốt.

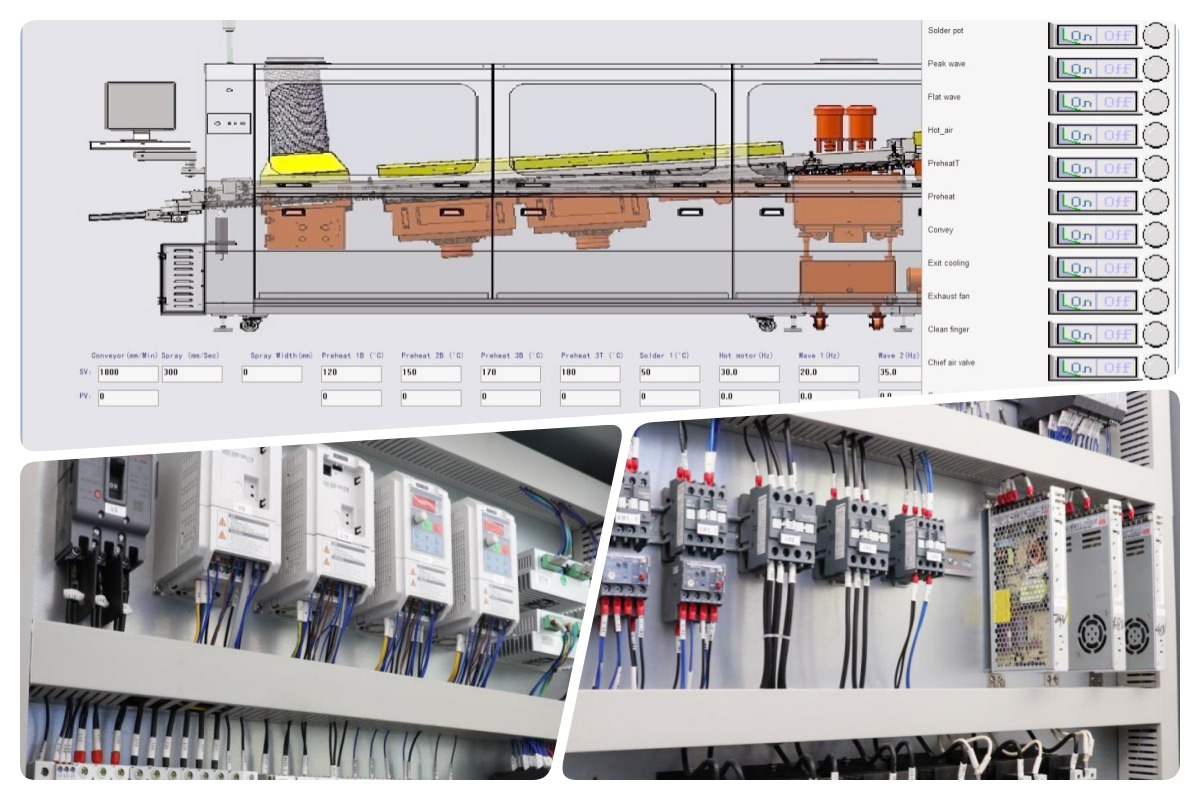

Điều khiển PC+PLC với giao diện đơn giản, dễ học và vận hành. Chế độ sưởi PID+SSR giúp kiểm soát nhiệt độ chính xác. Giám sát thời gian thực, ghi lại cảnh báo, chế độ chờ tự động và các chức năng thủ công khẩn cấp giúp giảm quá trình oxy hóa thiếc và sử dụng năng lượng. Máy hàn sóng đạt tiêu chuẩn CE/UL và chạy an toàn hàng ngày.
| Danh sách thiết bị dòng DIP
| Người mẫu | Cua 350 | Cua 450 |
| Kích thước (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Cung cấp điện | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Sức mạnh khởi động | 33kw | 33kw |
| Sức mạnh hoạt động | 8kw | 8kw |
| Hệ thống điều khiển | PC+PLC | PC+PLC |
| Khu làm nóng sơ bộ | 3 | 3 |
| Chiều dài làm nóng trước | 1800mm | 1800mm |
| Nhiệt độ làm nóng trước. | (Nhiệt độ phòng) -250°C | (Nhiệt độ phòng) -250°C |
| PCB Chiều rộng (mm) | 50-350mm | 50-450mm |
| Ngón tay | Ngón tay ép lò xo (Tiêu chuẩn); Tùy chọn: Ngón tay ép lò xo, Ngón tay miệng vịt | |
| Công suất nồi hàn | Không chì 500kg | |
| Trọng lượng máy (kg) | Khoảng 1600kg | Khoảng 1900kg |
* I.C.T Tiếp tục làm việc về chất lượng và hiệu suất, thông số kỹ thuật và ngoại hình có thể được cập nhật mà không cần thông báo cụ thể.
| Danh sách thiết bị dòng DIP
I.C.T cung cấp dây chuyền sản xuất DIP hoàn chỉnh và linh hoạt để lắp ráp xuyên lỗ hiệu quả cao. Hệ thống này bao gồm máy chèn tự động để đặt các bộ phận chính xác, bộ tải và bộ dỡ sóng để chuyển PCB trơn tru, máy hàn sóng đáng tin cậy và dây đai lắp ráp để kiểm tra và thử nghiệm lần cuối. Thiết kế mô-đun cho phép thay đổi bố cục dễ dàng và nâng cấp trong tương lai. Với hiệu suất ổn định, tỷ lệ thất bại thấp và sự hỗ trợ đầy đủ từ nhóm toàn cầu I.C.T, dòng DIP này giúp các nhà máy giảm chi phí lao động, cải thiện năng suất và đáp ứng các nhu cầu sản xuất khác nhau một cách nhanh chóng.
| Tên sản phẩm | Mục đích trong dòng DIP |
|---|---|
| Máy chèn tự động | Tự động đặt các bộ phận vào PCB với độ chính xác cao cho dây chuyền sản xuất DIP. |
Làm tan chảy chất hàn để tạo thành các mối nối chắc chắn trên PCB trong quá trình cắm THT. | |
Áp dụng chất hàn có chọn lọc cho các khu vực cụ thể để lắp ráp THT chính xác | |
Kiểm tra các mối hàn và các khuyết tật về vị trí trên DIP đã lắp ráp PCB. | |
Máy nhập bo mạch và máy xuất bo mạch | |
| Thiết bị ngoại vi nhúng | Sản phẩm ngoại vi của dây chuyền sản xuất DIP |
| Video thành công của khách hàng
I.C.T kỹ sư đã bay tới Mexico để hỗ trợ một số khách hàng. Một nhà máy điện tử ô tô đã vận hành thành công hai loại PCBA khác nhau trên máy hàn sóng Acrab 350 bằng cách sử dụng các thiết bị cố định tùy chỉnh. Sóng ổn định và kiểm soát nhiệt độ chính xác mang lại chất lượng hàn hoàn hảo. Tại cùng một nhà máy, dây chuyền sơn phủ và máy hàn chọn lọc SS-540 cũng hoạt động trơn tru. Khách hàng đã đưa ra phản hồi rất tích cực về giải pháp I.C.T hoàn chỉnh và dịch vụ tại chỗ.
| Dịch vụ chuyên môn và đào tạo
I.C.T cung cấp dịch vụ hoàn chỉnh: lắp đặt thiết bị, đào tạo quy trình, bảo hành phụ tùng thay thế miễn phí, hỗ trợ trực tuyến 24 giờ và thăm khám theo dõi thường xuyên. Các kỹ sư giàu kinh nghiệm của chúng tôi giúp khách hàng nhanh chóng làm chủ máy hàn sóng và tối ưu hóa các thông số để đạt năng suất cao nhất.
| Lời chứng thực của khách hàng
'Đóng gói rất an toàn và chuyên nghiệp.' 'Các kỹ sư của bạn rất kiên nhẫn và lành nghề; họ đã giải quyết mọi vấn đề trong hai ngày.' 'Máy hàn sóng chạy ổn định, hầu như không có cặn – tiết kiệm năng lượng thực sự!' 'Tốc độ phản hồi thật đáng kinh ngạc; các câu hỏi được trả lời trong vòng một giờ bất cứ lúc nào.'
| Chứng nhận chất lượng
I.C.T Máy hàn sóng dòng Acrab đã đạt tiêu chuẩn CE, RoHS, ISO9001:2015 và một số bằng sáng chế. Mỗi máy đều trải qua quá trình kiểm tra và kiểm tra nghiêm ngặt trước khi giao hàng để đảm bảo hiệu suất ổn định lâu dài.
| Giới thiệu về Công ty và Nhà máy I.C.T
Được thành lập vào năm 2012, I.C.T hiện có gần 90 nhân viên và nhà máy hiện đại rộng 12.000 m2 tại Đông Quan, Trung Quốc. Chúng tôi thiết kế và sản xuất tất cả các bộ phận cốt lõi trong nhà, kiểm soát chất lượng một cách nghiêm ngặt và không ngừng đổi mới. Chúng tôi đã phục vụ hơn 1600 khách hàng tại 72 quốc gia với các giải pháp SMT hoàn chỉnh. Tám trung tâm dịch vụ ở nước ngoài và 20 kỹ sư chuyên nghiệp cung cấp hỗ trợ địa phương nhanh chóng trên toàn thế giới. Hãy chọn I.C.T – đối tác lâu dài đáng tin cậy của bạn.
