I.C.T-SS430
I.C.T
| Số: | |
|---|---|

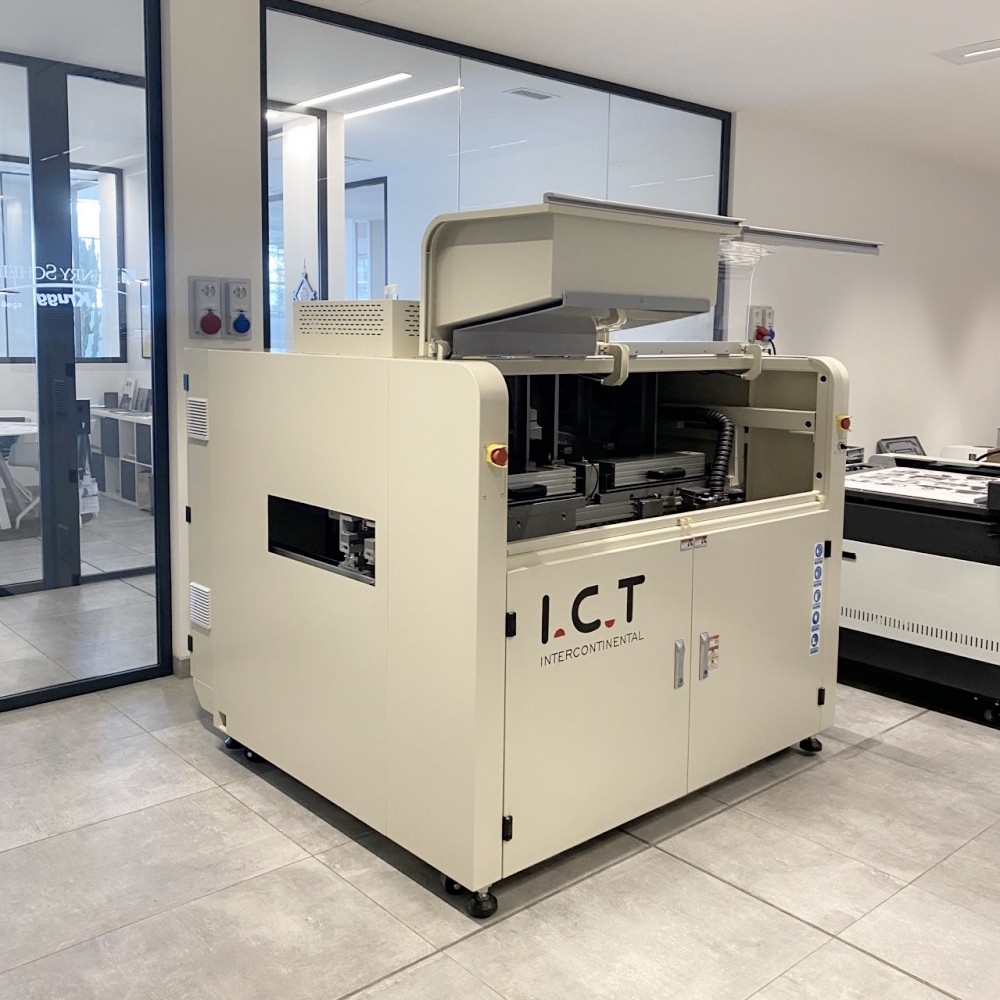

| Máy hàn sóng chọn lọc ngoại tuyến
Máy hàn sóng chọn lọc ngoại tuyến SS550P1, được phát triển bởi I.C.T ở Trung Quốc, là giải pháp hàng đầu để hàn xuyên lỗ trên PCBs. Lý tưởng cho các nhu cầu về DIP và độ tin cậy cao như điện tử ô tô, nó giữ PCB cố định trong khi di chuyển bệ phun và hàn để đạt độ chính xác.
Kiểm soát hoàn toàn bằng PC cho phép lưu các cài đặt như nhiệt độ và loại từ thông, đảm bảo kết quả có thể lặp lại. Thiết kế mô-đun của nó thích ứng với nhiều bố cục khác nhau, với hiệu chỉnh sóng tự động và nâng cao chất lượng căn chỉnh CCD. Là một Máy hàn sóng chọn lọc PCB, nó hoàn hảo cho các cửa hàng vừa và nhỏ. 26 năm chuyên môn của I.C.T đã củng cố niềm tin và hiệu quả hoạt động trên toàn cầu của họ.
| Danh sách thiết bị dòng DIP
Máy hàn sóng chọn lọc DIP có hệ thống từ thông đáng tin cậy để ứng dụng chính xác. Nó sử dụng van xung tần số cao của Đức để phun các chấm thông lượng cực nhỏ với hàm lượng chất rắn dưới 10%, giảm thiểu chất thải. Một khay hứng cặn để dễ dàng làm sạch và vòi phun trên bệ XY đạt độ chính xác 0,02mm. Bình áp lực duy trì dòng chảy ổn định, được hỗ trợ bởi linh kiện SMC Nhật Bản. Đồng hồ đo có thể nhìn thấy giúp đơn giản hóa việc điều chỉnh, giúp nó trở thành lựa chọn phù hợp để hàn sạch sẽ, nhất quán trong không gian chật hẹp.
Hệ thống làm nóng trước trong Máy hàn sóng chọn lọc ngoại tuyến này sẽ chuẩn bị các bảng mạch một cách hiệu quả. Nó cung cấp hệ thống sưởi hồng ngoại ở phía dưới có thể điều chỉnh và không khí nóng phía trên, bao phủ một khu vực rộng và đạt 150°C trong khoảng 15 phút. Chất liệu cotton nhiệt độ cao đảm bảo nhiệt ổn định, với các bộ phận có thương hiệu hàng đầu cho độ bền cao. Thiết kế plug-in không cần công cụ giúp giảm thời gian bảo trì. Thiết lập này đảm bảo mối hàn chắc chắn và giảm thiểu sai sót, lý tưởng cho sản xuất quy mô nhỏ.
Hệ thống hàn vượt trội với các tính năng nâng cao trong Máy hàn sóng chọn lọc PCB. Máy bơm PRECIMETER của Thụy Điển giữ cho sóng hàn ổn định bằng phần mềm kiểm soát nhiệt độ và lưu lượng N2. Nồi inox phủ lớp chống ăn mòn làm nóng nhanh bằng gang, đồng thời N2 giảm cặn bám cho các mối nối sạch sẽ. Nó xử lý các thành phần phức tạp, mang lại kết quả chất lượng cao cho các ứng dụng DIP.
Hệ thống truyền động đảm bảo xử lý PCB trơn tru trong Máy hàn sóng chọn lọc ngoại tuyến này. Được chế tạo với các cấu hình và con lăn chắc chắn, nó hỗ trợ tải trọng lên tới 20kg với các kẹp bên và trên. Động cơ Nhật Bản dẫn động nó một cách đáng tin cậy, lắp đặt các thiết lập mô-đun một cách dễ dàng. Thiết kế nhỏ gọn này phù hợp với các xưởng nhỏ, duy trì dòng chảy ổn định để vận hành hiệu quả.
Khả năng điều khiển mạnh mẽ trong Máy hàn sóng chọn lọc DIP với hệ thống PLC Keyence đáp ứng các tiêu chuẩn CE. Các bộ phận toàn cầu và cáp Cat-6 đảm bảo hoạt động nhanh chóng, ổn định, có chức năng theo dõi dữ liệu để kiểm tra chất lượng. Nó thích ứng với nhu cầu ngày càng tăng, khiến nó trở thành sự lựa chọn vững chắc cho các hoạt động nhỏ đòi hỏi độ chính xác.
Hệ điều hành đơn giản hóa việc sử dụng Máy hàn sóng chọn lọc ngoại tuyến này. Thiết lập tốc độ lập trình CCD có hướng dẫn, với chế độ hình ảnh để xác minh tọa độ và giám sát thời gian thực. Chọn ngôn ngữ như tiếng Anh hoặc tiếng Trung, có cập nhật WiFi qua MES. Dữ liệu theo dõi từng điểm hàn, giúp người dùng mới dễ dàng đào tạo trong các thiết lập nhỏ gọn.
| Đặc điểm kỹ thuật
| Máy hàn sóng chọn lọc trực tuyến | ||||
| Người mẫu | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Mô-đun trực tuyến | Xịt + Làm nóng trước & hàn | Xịt + Làm nóng trước + Hàn | Xịt + Làm nóng sơ bộ + Hàn + Hàn | Xịt + Làm nóng sơ bộ + Hàn + Hàn + Hàn |
| Hệ thống hàn | ||||
| Số lượng vòi phun | 1 | 1 | 2 | 3 |
| Số lượng nồi hàn | 1 bộ | 1 bộ | 2 bộ | 3 bộ |
| Nồi đôi (Tùy chọn) | N/a | Lựa chọn | Lựa chọn | Lựa chọn |
| Nồi hàn điện | 2,35kw | 2,35kw | 4,70kw | 7,05kw |
| Hệ thống thông lượng | ||||
| Bể chứa thông lượng | 1L | 1L | 2L | 2L |
| Hỗ trợ thông lượng | Báo thức thông lượng, tự động | |||
| Phun phun | Van phản lực Đức (phun điểm và phun đường) 1 bộ | |||
| Xịt kích thước vòi phun | 130um (Tùy chọn 180um, 210um) | |||
| Tốc độ phun | 0 ~ 20 mm/s | |||
| Tốc độ di chuyển vòi phun | 0 ~ 400mm/s | |||
| Hệ thống làm nóng trước | ||||
| Chế độ làm nóng trước | Không khí nóng và IR | Không khí nóng và IR | Không khí nóng và IR | Không khí nóng và IR |
| Khu vực làm nóng trước | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Khu làm nóng sơ bộ | Khí nóng phía trên: 2, IR phía dưới: 1 | |||
| Công suất làm nóng sơ bộ phía dưới | Tối đa 12kw | |||
| Công suất làm nóng sơ bộ hàng đầu | Tối đa 6kw | |||
| Thời gian khởi động | Khoảng 15 phút (cài đặt 150oC) | |||
| Chế độ điều khiển | PC+PLC | |||
| Hệ thống vận chuyển | ||||
| Kích thước PCB (có vật cố định) | 120*60~500*500mm | |||
| PCB Thay thế | Trực tuyến | |||
| PCB Giải phóng mặt bằng hàng đầu | 120mm | |||
| Chiều cao vận chuyển | 900 ± 20 mm | |||
| Chiều rộng vận chuyển | 60 ~ 500mm | |||
| Kích thước: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Cân nặng | Xấp xỉ: 800kg | Xấp xỉ: 1200kg | Xấp xỉ: 1300kg | Xấp xỉ: 1500kg |

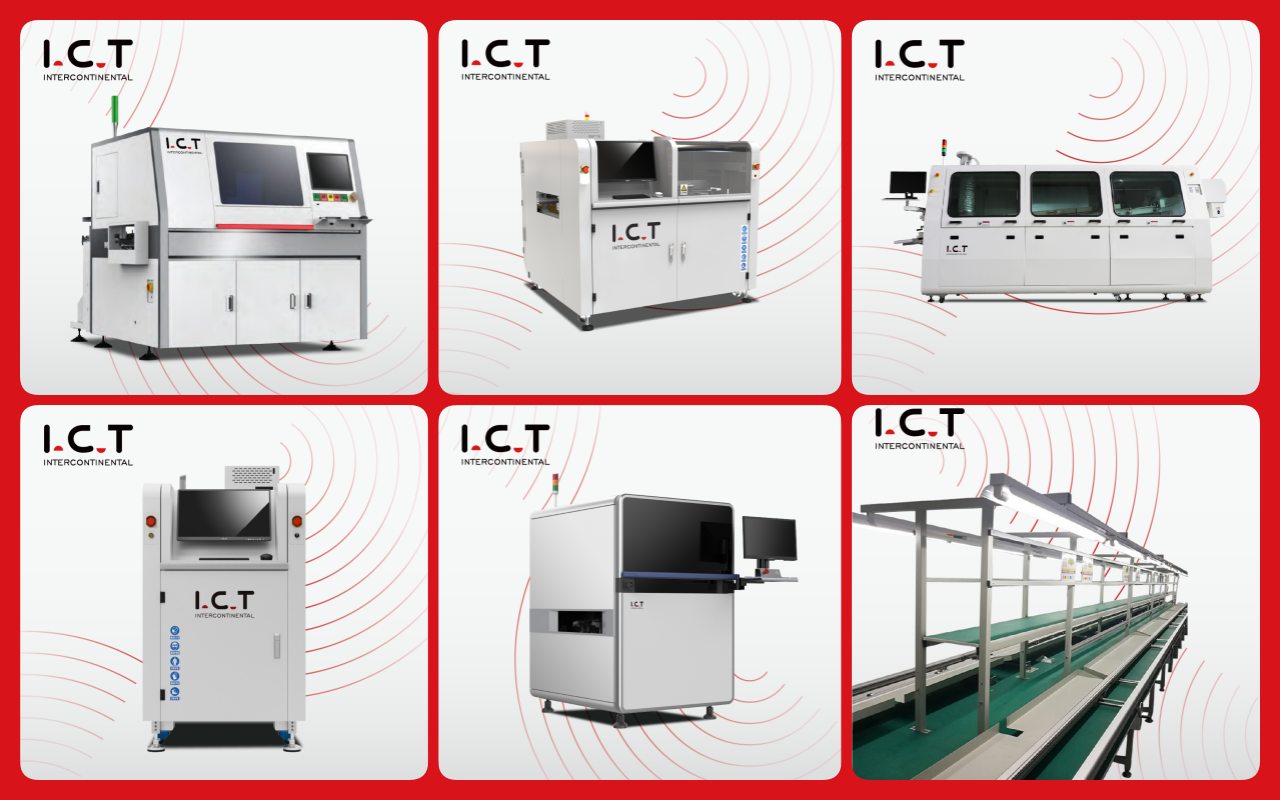

| Danh sách thiết bị dòng DIP
Dây chuyền sản xuất DIP của chúng tôi cung cấp các công cụ tiên tiến để lắp ráp PCB hiệu quả và chính xác. Dây chuyền DIP hoàn toàn tự động bao gồm một dây chèn DIP để đặt các bộ phận chính xác, một bộ tải sóng để vào PCB trơn tru, một bộ dỡ sóng để thoát ra an toàn và một dây đai lắp ráp để kiểm tra lần cuối. Dây chuyền sản xuất DIP PCB chất lượng cao này đảm bảo hoạt động ổn định, chèn THT đáng tin cậy và lắp ráp tiết kiệm chi phí, đáp ứng nhu cầu đa dạng của ngành. Với thiết kế mô-đun và sự hỗ trợ toàn cầu từ I.C.T, nó giúp tăng năng suất cho các tác vụ xuyên suốt.

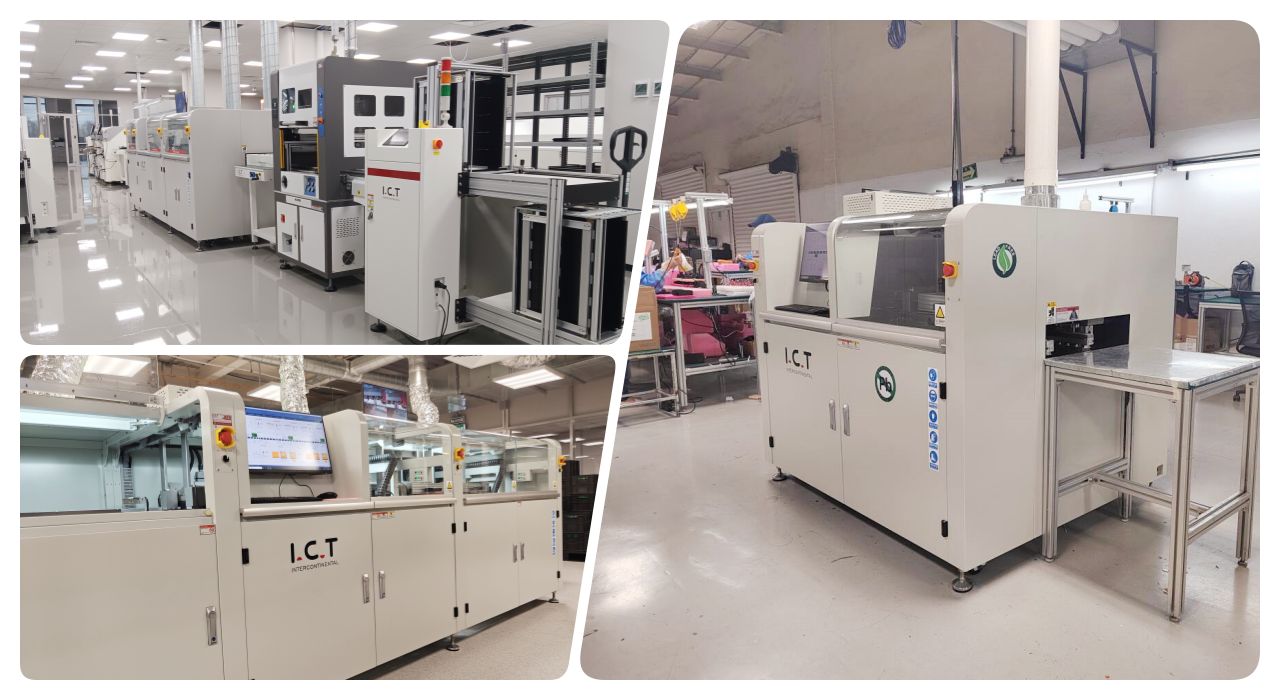

| Video thành công của khách hàng
Vào năm 2025, các kỹ sư của I.C.T đã đến thăm một khách hàng Châu Âu để thiết lập dây chuyền hàn chọn lọc DIP gồm các máy JUKI JM100, SS550P1 và OLSR300. Video giới thiệu hoạt động trơn tru của toàn bộ dây chuyền, với Máy hàn sóng chọn lọc ngoại tuyến SS550P1 mang lại các mối hàn chính xác. Các kỹ sư đã đào tạo đội ngũ nhân viên và thiết bị tinh chỉnh, đảm bảo quá trình sản xuất diễn ra liền mạch. Khách hàng đã có được sự tự tin trong việc xử lý tổ hợp PCB chất lượng cao nhờ vào sự hỗ trợ từ chuyên gia của I.C.T và hiệu suất của Máy hàn sóng chọn lọc DIP đáng tin cậy.
| Dịch vụ và đào tạo chuyên nghiệp
I.C.T cung cấp hỗ trợ toàn diện cho Máy hàn sóng chọn lọc ngoại tuyến với khả năng thiết lập tại chỗ và hỗ trợ 24/7. Các kỹ sư của chúng tôi cung cấp chương trình đào tạo về vận hành và bảo trì, cùng với trợ giúp từ xa để thích ứng với nhu cầu của bạn. Với 26 năm hoạt động tại SMT, chúng tôi tối ưu hóa hiệu quả dây chuyền của bạn. Các kế hoạch dài hạn bao gồm kiểm tra thường xuyên, đảm bảo quá trình sản xuất của bạn luôn ổn định và không phải lo lắng.
| Khen ngợi khách hàng
Khách hàng hoan nghênh các kỹ sư của I.C.T vì đã đào tạo lành nghề và sửa chữa nhanh chóng Máy hàn sóng chọn lọc ngoại tuyến. Khả năng hàn ổn định và tốc độ truyền cao của máy gây ấn tượng cùng với việc đóng gói an toàn đảm bảo giao hàng an toàn. Phản hồi nhanh chóng trước các vấn đề giúp quá trình sản xuất diễn ra đúng tiến độ, nhận được những nhận xét như 'I.C.T hỗ trợ ở mức hàng đầu' xây dựng niềm tin lâu dài.
| Chứng chỉ ngành
Máy hàn sóng chọn lọc ngoại tuyến có các chứng nhận CE, RoHS và ISO9001, đáp ứng các tiêu chuẩn chất lượng và an toàn toàn cầu. Các bằng sáng chế của I.C.T về công nghệ sóng và dòng chảy nêu bật sự đổi mới. Những thông tin xác thực này đảm bảo thiết bị đáng tin cậy, thân thiện với môi trường mà bạn có thể tin cậy trên toàn thế giới.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T dẫn đầu SMT với hoạt động R&D nội bộ và ba nhà máy, tăng lên 89 nhân viên trong 26 năm. Chúng tôi phục vụ hơn 1600 khách hàng tại 72 quốc gia, cung cấp các giải pháp DIP và PCB với hệ thống chất lượng và kiểm tra nghiêm ngặt. Máy hàn sóng chọn lọc ngoại tuyến của chúng tôi phù hợp với không gian nhỏ, được hỗ trợ toàn cầu. Chúng tôi đổi mới hàng ngày, thúc đẩy quan hệ đối tác có giá trị chéo để mang lại thành công cho nhà máy của bạn.
