I.C.T-L3020 | Máy chèn hướng trục và hướng tâm nội tuyến tiêu chuẩn cao với thành phần dạng ODD

| Một cách tốt hơn để giảm bớt công việc thủ công THT

Nhiều dây chuyền sản xuất THT vẫn phụ thuộc vào người vận hành để chèn các bộ phận hướng trục, bộ phận hướng tâm và các bộ phận đặc biệt bằng tay. Điều này có thể làm chậm quá trình sản xuất, tăng nguy cơ bỏ lỡ việc chèn và khiến chất lượng khó kiểm soát hơn trong những ca dài. Giải pháp Máy chèn hướng tâm và hướng trục nội tuyến được thiết kế để giúp các nhà máy chuyển từ công việc thủ công nặng nhọc sang quy trình chèn tự động có tổ chức hơn.

Hệ thống này có thể được sử dụng trong cụm DIP và xuyên lỗ PCB cho bảng điện, bảng điều khiển, bảng LED, thiết bị điện tử và các sản phẩm công nghiệp PCBA. Các thành phần hướng trục như điện trở, điốt, cuộn cảm, cầu chì và bộ nhảy có thể được lắp tự động trước khi hàn. Khi dây chuyền sản xuất cũng cần các bộ phận hướng tâm, Máy chèn hướng tâm hoặc bộ chèn thành phần hướng tâm có thể được kết hợp với cùng một quy trình làm việc xuyên lỗ. Bằng cách này, dây chuyền trở nên dễ quản lý hơn, dễ mở rộng quy mô hơn và phù hợp hơn cho việc sản xuất hàng loạt ổn định.

| Tính năng sản phẩm

Chèn hệ thống và hệ thống Băng tải

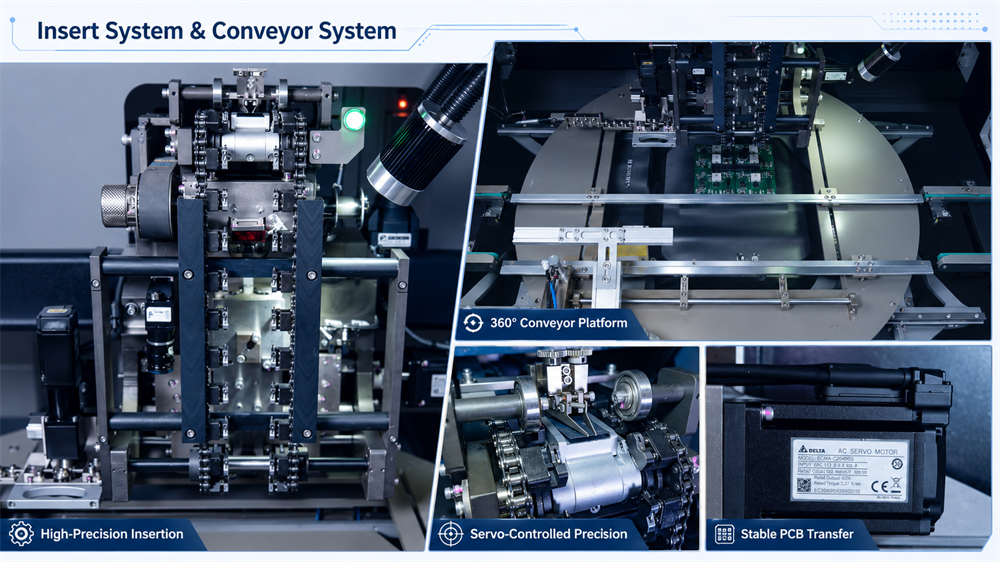

Hệ thống chèn được xây dựng để làm cho việc chèn thành phần lặp lại trở nên nhất quán hơn. Nó sử dụng cấu trúc cơ học cứng nhắc, chuyển động tọa độ chính xác và điều khiển chèn ổn định để đặt các bộ phận dẫn hướng trục vào các lỗ PCB mà ít phụ thuộc vào kỹ năng thủ công hơn. Đối với các nhóm sản xuất xử lý các mô hình PCB khác nhau, hệ thống giúp giảm sự khác biệt giữa các ca và hỗ trợ quy trình chèn sạch hơn trước khi hàn sóng hoặc hàn chọn lọc.

Phần băng tải được thiết kế để chuyển động ổn định PCB. Bệ xoay hỗ trợ hướng chèn linh hoạt, đồng thời điều khiển servo giúp căn chỉnh góc chính xác hơn. Bảng được định vị bằng tấm đẩy và cấu trúc dừng cơ học, sau đó được chuyển bằng đai bậc có cảm biến phát hiện. Điều này giúp Máy chèn hướng trục và xuyên tâm nội tuyến hoạt động trơn tru bên trong đường DIP được kết nối, trong đó việc chuyển bảng, định thời gian chèn và hàn xuôi dòng phải được phối hợp chặt chẽ.

Hệ thống uốn cong và hệ thống nhảy

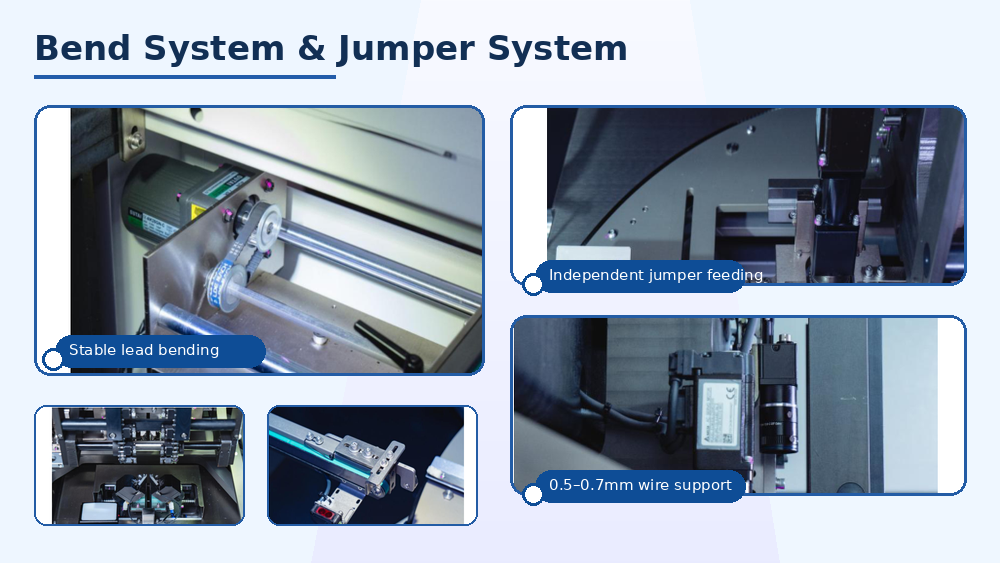

Uốn chì không chỉ là một bước cơ khí nhỏ. Nó ảnh hưởng trực tiếp đến việc linh kiện có ổn định trước khi hàn hay không. Hệ thống uốn cong giúp định hình các dây dẫn được lắp vào sau khi đặt, nhờ đó các bộ phận có thể được giữ chắc chắn trong quá trình xử lý và hàn bo mạch. Cấu trúc được thiết kế để tránh căng thẳng không cần thiết lên PCB và thân thành phần. Điều này rất hữu ích cho những Khách hàng cần chất lượng chèn ổn định trong thời gian sản xuất dài.

Hệ thống jumper hỗ trợ cấp dây nhảy độc lập. Với điều khiển cấp dây bằng động cơ, hệ thống có thể xử lý các đường kính dây nhảy khác nhau và giữ cho việc cấp dây chính xác hơn. Đối với các thiết kế PCBA sử dụng bộ nhảy cùng với các bộ phận hướng trục, điều này giúp giảm nhu cầu thực hiện thêm thao tác thủ công. Nó cũng làm cho Máy chèn tự động trở nên thiết thực hơn đối với các sản phẩm PCB xuyên lỗ hỗn hợp.

Hệ thống cho ăn và hệ thống điều khiển

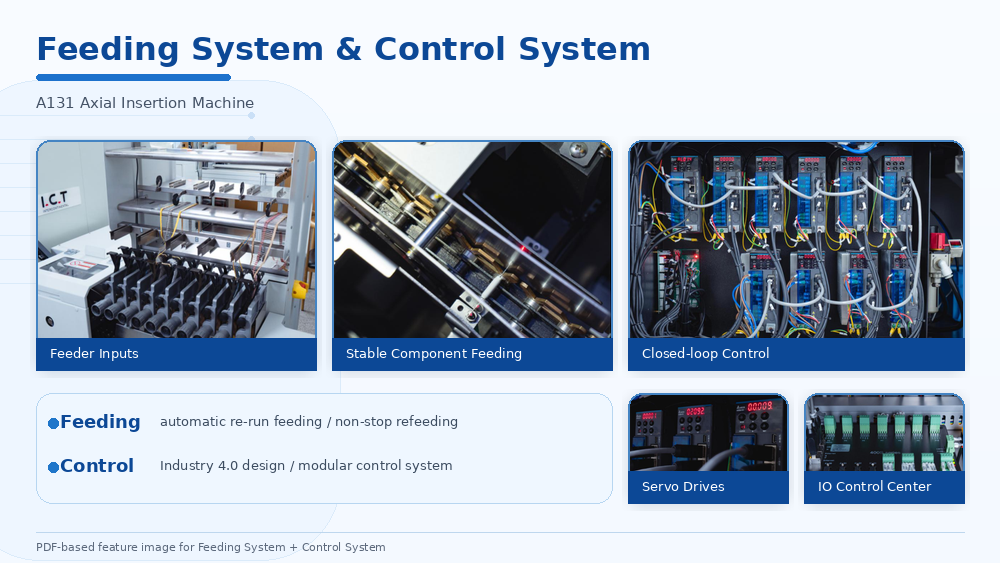

Một hệ thống cho ăn tốt sẽ giữ nhịp độ sản xuất ổn định. Hệ thống này hỗ trợ nạp lại tự động và nạp lại không ngừng, giúp giảm thời gian chờ đợi do gián đoạn nguyên liệu. Có thể chọn các cấu hình đầu vào của bộ nạp khác nhau tùy theo số lượng thành phần và hỗn hợp sản phẩm. Đối với sản xuất DIP hỗn hợp cao, cấp liệu linh hoạt thường hữu ích hơn là chỉ chạy theo tốc độ máy.

Hệ thống điều khiển được phát triển để quản lý chèn tự động. Nó hỗ trợ vận hành rõ ràng, lưu trữ chương trình và phản hồi nhanh thông qua điều khiển vòng kín. Người vận hành có thể quản lý chương trình sản xuất thông qua giao diện màn hình cảm ứng và thay đổi cài đặt sản phẩm dễ dàng hơn. Đối với các nhà máy đang lên kế hoạch cho một Máy gắn chèn hoặc quy trình Máy chèn tự động PCBA, thiết kế điều khiển này giúp giám sát việc chèn, chuyển và vận hành dây chuyền dễ dàng hơn.

Chi tiết khác

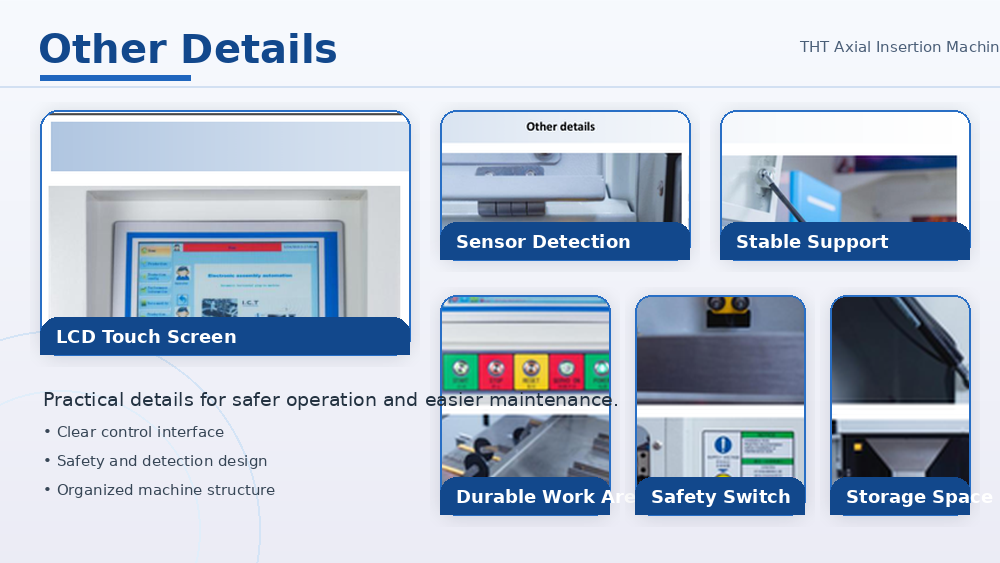

Hệ thống hỗ trợ phục hồi tự động đối với một số vấn đề sản xuất nhất định, giúp giảm thiểu tình trạng dừng máy không cần thiết. Hướng chèn có thể được điều chỉnh trong phạm vi góc rộng, giúp xử lý các bố cục PCB khác nhau dễ dàng hơn. Kiểm soát góc uốn chì và chiều dài uốn cong giúp chuẩn bị các bộ phận cho quá trình hàn sau này. Máy còn hỗ trợ vận hành song ngữ, lưu trữ chương trình lớn, cố định PCB bằng chốt và kẹp, vận hành ổn định với áp suất không khí.

Đối với một dòng THT đầy đủ, những chi tiết này rất quan trọng vì mỗi điểm dừng nhỏ đều có thể ảnh hưởng đến quy trình tiếp theo. Khi kết hợp với Máy chèn hướng tâm tự động, máy hàn sóng, thiết bị xử lý DIP AOI và PCB, giải pháp Máy chèn hướng trục & hướng tâm nội tuyến có thể giúp Khách hàng xây dựng quy trình lắp ráp xuyên lỗ mượt mà hơn.
