Máy Pick And Place SMD cung cấp khả năng lắp ráp điện tử nhanh chóng và chính xác cho các nhà máy hiện đại.
Một. Tốc độ cao đạt tới 100.000 phần mỗi giờ.
b. Xử lý các thành phần nhỏ từ kích thước 0201.
c. Hỗ trợ tới 112 bộ nạp để linh hoạt.
d. Kích thước nhỏ gọn tiết kiệm không gian quý giá.
đ. Tầm nhìn tiên tiến đảm bảo vị trí chính xác.
f. I.C.T cung cấp giải pháp dòng đầy đủ.
g. Dịch vụ đáng tin cậy giúp duy trì hoạt động sản xuất.
RS-1XL
JUKI
| Số: | |
|---|---|

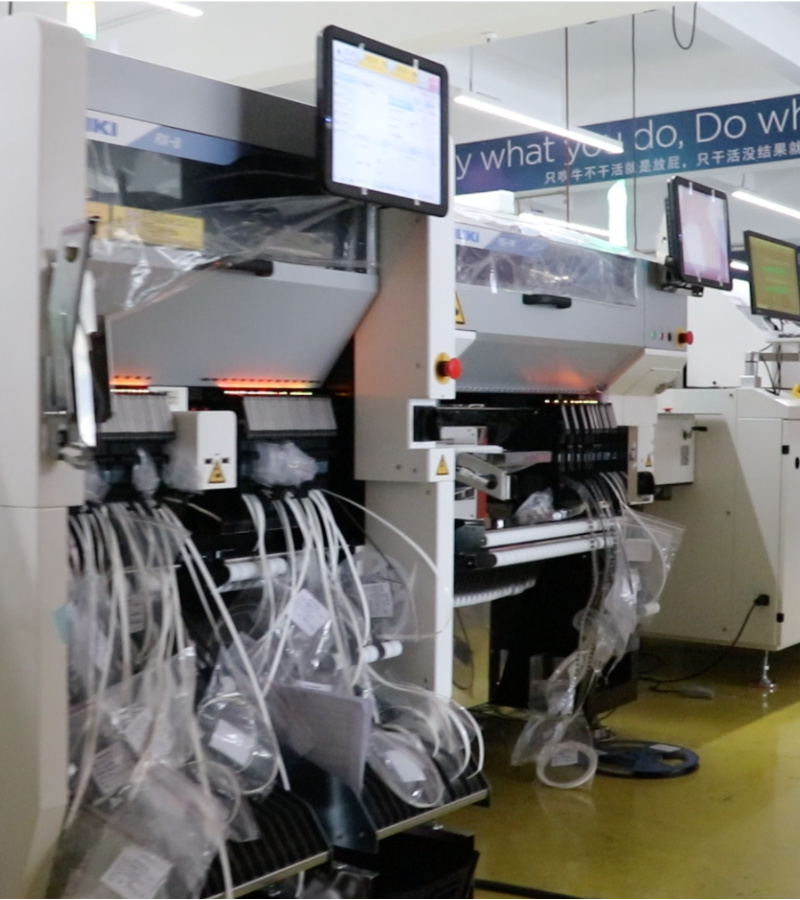

| Máy định vị thông minh tốc độ cao Juki
Dòng máy Pick And Place SMD của Juki cung cấp các giải pháp mô-đun thông minh để sản xuất SMT hiệu quả. Những máy này đặt các bộ phận gắn trên bề mặt một cách nhanh chóng và chính xác trên PCB. Chúng hỗ trợ nhiều loại bộ phận, từ chip nhỏ đến chip lớn hơn, với độ chính xác cao. Thiết kế nhỏ gọn phù hợp với mọi dòng sản phẩm và các tính năng thông minh giúp thiết lập dễ dàng. Người dùng có thể kết hợp các mô hình để có kết quả tốt nhất trong sản xuất khối lượng lớn hoặc hỗn hợp. I.C.T hỗ trợ toàn bộ quy trình, từ lập kế hoạch đến trợ giúp liên tục, đảm bảo đầu ra đáng tin cậy cho các thiết bị điện tử như phụ tùng ô tô.
| Các tính năng của mẫu máy gắp và đặt JUKI
Tính năng dòng RS-1R / RS-1XL
RS-1R và RS-1XL cung cấp vị trí linh hoạt, tốc độ cao cho nhiều nhu cầu khác nhau. RS-1R đạt 47.000 CPH với độ chính xác ±35µm. Nó xử lý các tấm ván đơn có kích thước lên tới 650×370mm hoặc lớn hơn ở dạng kẹp đôi. RS-1XL hỗ trợ các bảng rộng hơn lên tới 560mm, lý tưởng cho các bảng lớn hơn như LED. Cả hai đều sử dụng tầm nhìn thông minh và đầu takumi để bố trí linh hoạt. Lên đến 112 bộ nạp cho phép thay đổi nhanh chóng. Kích thước nhỏ gọn và thiết kế mô-đun giúp chúng dễ dàng kết hợp trong dây chuyền cho sản xuất hỗn hợp.
Tính năng của dòng RX-7R / RX-8
RX-7R và RX-8 tập trung vào tốc độ cực cao trong phạm vi diện tích nhỏ. RX-7R cung cấp 75.000 CPH với các đầu song song, xử lý chính xác các chip 03015 cực nhỏ. Chiều rộng 998mm của nó giúp tiết kiệm không gian đồng thời hỗ trợ làn đường kép. RX-8 tăng lên 100.000 CPH bằng cách sử dụng đầu P20 cải tiến để mang lại năng suất cao nhất trên mỗi khu vực. Ánh sáng đồng trục tiên tiến cải thiện tầm nhìn cho các bộ phận nhỏ. Cả hai đều tích hợp tính năng giám sát thông minh và vị trí ít tác động, hoàn hảo cho việc lắp ráp linh kiện nhỏ với khối lượng lớn như thiết bị di động.
| Đặc điểm kỹ thuật
| Thông số | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Tốc độ vị trí (CPH tối ưu) | 47.000 | 42.000 | 75.000 | 100.000 |
| Kích thước bảng tối đa (mm) | 650 × 370 (đơn/đôi) | 650 × 560 | 510 × 450 (làn đường đơn) | 510 × 450 (xấp xỉ) |
| Kích thước bảng tối thiểu (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Chiều cao thành phần (tối đa mm) | 25 | 25 | 3-10,5 (phụ thuộc vào đầu) | 3 |
| Thành phần nhỏ nhất | 0201 (số liệu) | 0201 (số liệu) | 03015 (số liệu) | 0201 (khoảng 0,4×0,2mm) |
| Thành phần lớn nhất (mm) | 74 ô vuông / 150×50 | 74 ô vuông / 150×50 | 25 hình vuông | 5 hình vuông |
| Đầu vào trung chuyển (tối đa) | 112 | 112 | 76 | 56 (xấp xỉ) |
| Độ chính xác của vị trí | ±35µm (Cpk ≥1) | ±35µm (Cpk ≥1) | ±40µm (xấp xỉ) | Độ chính xác cao (tầm nhìn) |
| Chiều rộng máy (mm) | 1.500 (ước chừng) | 2,109 | 998 | 998 |
| Loại đầu | Đầu nội tuyến Takumi | Đầu nội tuyến Takumi | Đầu quay song song (P16S) | Đầu quay P20 |
| SMT Danh sách thiết bị đường dây
I.C.T tạo ra Dây chuyền sản xuất PCBA chất lượng cao thực sự. Máy hút chân không giúp bảng sạch sẽ. Máy in tự động dán đúng. Pick And Place SMD Chip đặt máy đúng. Nhiều vùng hàn nóng chảy lại cứng. Tốt AOI tìm thấy tất cả xấu. Dòng giữ chặt chẽ. Năng suất cao. Chi phí thấp. Không chơi. Làm đèn báo sức khoẻ cho xe làm việc chăm chỉ. Ban đã sẵn sàng thế giới thực. Chúng tôi trở lại đầy đủ.
| Tên sản phẩm | Mục đích trong dòng SMT |
|---|---|
| PCB Bộ tải | Tự động tải PCB trần vào dòng. |
| Máy in dán hàn | In chính xác chất hàn dán trên miếng đệm PCB. |
| Chọn và đặt máy | Gắn chính xác các thành phần vào PCB. |
| Lò phản xạ | Làm tan chảy chất hàn để tạo thành các mối nối chắc chắn. |
| AOI Máy | Kiểm tra các mối hàn và các khuyết tật về vị trí. |
| SPI Máy | Kiểm tra chiều cao và chất lượng dán hàn. |
| Thiết bị truy xuất nguồn gốc | Ghi lại và theo dõi dữ liệu sản xuất: Máy khắc laser/Máy dán nhãn/ Máy in phun |
| SMT Máy làm sạch | Được sử dụng để làm sạch PCB, giấy nến, đồ đạc cố định, vòi phun, v.v. |
| Máy định tuyến Laser PCB | Cắt PCBA thành sản phẩm cuối cùng |
| Video thành công của khách hàng
Trong video, một khách hàng hài lòng chia sẻ trải nghiệm của họ với dây chuyền sản xuất SMT và DIP đầy đủ của chúng tôi dành cho các sản phẩm cung cấp điện ô tô. Chúng nêu bật hoạt động trơn tru của dây chuyền SMT, bắt đầu từ bộ nạp, bộ dọn dẹp, máy in và Máy định vị thông minh tốc độ cao Juki giúp đặt các bộ phận một cách nhanh chóng và chính xác. Nó tiếp tục đi qua băng tải, lò phản xạ, đệm làm mát, kiểm tra AOI và bộ dỡ hàng. Dây chuyền DIP bao gồm hàn sóng, bộ lật, kiểm tra CNTT và kết nối để lắp ráp xuyên lỗ đáng tin cậy. Khách hàng khen ngợi cách mọi máy hoạt động liền mạch với nhau, với cảnh quay rõ ràng cho thấy quy trình bo mạch hiệu quả và hiệu suất thiết bị chính xác, mang lại chất lượng đầu ra cao và giảm thời gian ngừng hoạt động.
| Hỗ trợ dịch vụ và đào tạo
I.C.T cung cấp dịch vụ và đào tạo đầy đủ cho Máy Chọn Và Đặt SMD. Các kỹ sư của chúng tôi xử lý việc cài đặt và thiết lập tại chỗ. Chúng tôi cung cấp đào tạo rõ ràng về vận hành, lập trình và bảo trì. Trợ giúp từ xa khắc phục sự cố nhanh chóng. Các kế hoạch liên tục giúp máy luôn ở hiệu suất tốt nhất. Chúng tôi cũng hướng dẫn tối ưu hóa và nâng cấp dòng. Với các trung tâm trên khắp thế giới, dịch vụ hỗ trợ sẽ tiếp cận khách hàng một cách nhanh chóng, đảm bảo hoạt động trơn tru và thời gian hoạt động cao.
| Phản hồi của khách hàng
Khách hàng khen ngợi các kỹ sư của chúng tôi vì sự trợ giúp có tay nghề và kịp thời trong việc thiết lập và sửa lỗi. Họ thích hiệu suất mạnh mẽ của Máy Chọn Và Đặt SMD, tốc độ và độ tin cậy của nó. Nhiều người lưu ý việc đóng gói an toàn, cẩn thận trong quá trình vận chuyển. Câu trả lời nhanh cho các câu hỏi sẽ tạo dựng được niềm tin tốt. Nhìn chung, người dùng đánh giá cao thiết bị chất lượng và sự hỗ trợ tuyệt vời giúp sản xuất tốt hơn.
| Chứng nhận và tiêu chuẩn
Máy Chọn Và Đặt SMD của chúng tôi đáp ứng các tiêu chuẩn như CE về an toàn, RoHS cho vật liệu xanh và ISO9001 về kiểm soát chất lượng. Chúng tôi cũng nắm giữ nhiều bằng sáng chế về các công nghệ quan trọng. Những nhãn hiệu này chứng tỏ sự tập trung của chúng tôi vào các sản phẩm an toàn, đáng tin cậy và tiên tiến tuân theo các quy tắc toàn cầu.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T đầu tư vào hoạt động nghiên cứu và phát triển của riêng mình để có được các công cụ SMT tốt hơn. Chúng tôi sản xuất tại các nhà máy lớn với sự kiểm tra nghiêm ngặt ở mọi khâu. Công ty phát triển nhanh chóng với nhiều nhân viên và văn phòng trên toàn thế giới. Chúng tôi phục vụ hơn 1600 khách hàng tại hơn 72 quốc gia với các giải pháp điện tử đầy đủ. Hệ thống chất lượng của chúng tôi đảm bảo mọi Máy Chọn Và Đặt SMD đều mạnh mẽ và hoạt động tốt.
| Máy định vị thông minh tốc độ cao Juki
Dòng máy Pick And Place SMD của Juki cung cấp các giải pháp mô-đun thông minh để sản xuất SMT hiệu quả. Những máy này đặt các bộ phận gắn trên bề mặt một cách nhanh chóng và chính xác trên PCB. Chúng hỗ trợ nhiều loại bộ phận, từ chip nhỏ đến chip lớn hơn, với độ chính xác cao. Thiết kế nhỏ gọn phù hợp với mọi dòng sản phẩm và các tính năng thông minh giúp thiết lập dễ dàng. Người dùng có thể kết hợp các mô hình để có kết quả tốt nhất trong sản xuất khối lượng lớn hoặc hỗn hợp. I.C.T hỗ trợ toàn bộ quy trình, từ lập kế hoạch đến trợ giúp liên tục, đảm bảo đầu ra đáng tin cậy cho các thiết bị điện tử như phụ tùng ô tô.
| Các tính năng của mẫu máy gắp và đặt JUKI
Tính năng dòng RS-1R / RS-1XL
RS-1R và RS-1XL cung cấp vị trí linh hoạt, tốc độ cao cho nhiều nhu cầu khác nhau. RS-1R đạt 47.000 CPH với độ chính xác ±35µm. Nó xử lý các tấm ván đơn có kích thước lên tới 650×370mm hoặc lớn hơn ở dạng kẹp đôi. RS-1XL hỗ trợ các bảng rộng hơn lên tới 560mm, lý tưởng cho các bảng lớn hơn như LED. Cả hai đều sử dụng tầm nhìn thông minh và đầu takumi để bố trí linh hoạt. Lên đến 112 bộ nạp cho phép thay đổi nhanh chóng. Kích thước nhỏ gọn và thiết kế mô-đun giúp chúng dễ dàng kết hợp trong dây chuyền cho sản xuất hỗn hợp.
Tính năng của dòng RX-7R / RX-8
RX-7R và RX-8 tập trung vào tốc độ cực cao trong phạm vi diện tích nhỏ. RX-7R cung cấp 75.000 CPH với các đầu song song, xử lý chính xác các chip 03015 cực nhỏ. Chiều rộng 998mm của nó giúp tiết kiệm không gian đồng thời hỗ trợ làn đường kép. RX-8 tăng lên 100.000 CPH bằng cách sử dụng đầu P20 cải tiến để mang lại năng suất cao nhất trên mỗi khu vực. Ánh sáng đồng trục tiên tiến cải thiện tầm nhìn cho các bộ phận nhỏ. Cả hai đều tích hợp tính năng giám sát thông minh và vị trí ít tác động, hoàn hảo cho việc lắp ráp linh kiện nhỏ với khối lượng lớn như thiết bị di động.
| Đặc điểm kỹ thuật
| Thông số | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Tốc độ vị trí (CPH tối ưu) | 47.000 | 42.000 | 75.000 | 100.000 |
| Kích thước bảng tối đa (mm) | 650 × 370 (đơn/đôi) | 650 × 560 | 510 × 450 (làn đường đơn) | 510 × 450 (xấp xỉ) |
| Kích thước bảng tối thiểu (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Chiều cao thành phần (tối đa mm) | 25 | 25 | 3-10,5 (phụ thuộc vào đầu) | 3 |
| Thành phần nhỏ nhất | 0201 (số liệu) | 0201 (số liệu) | 03015 (số liệu) | 0201 (khoảng 0,4×0,2mm) |
| Thành phần lớn nhất (mm) | 74 ô vuông / 150×50 | 74 ô vuông / 150×50 | 25 hình vuông | 5 hình vuông |
| Đầu vào trung chuyển (tối đa) | 112 | 112 | 76 | 56 (xấp xỉ) |
| Độ chính xác của vị trí | ±35µm (Cpk ≥1) | ±35µm (Cpk ≥1) | ±40µm (xấp xỉ) | Độ chính xác cao (tầm nhìn) |
| Chiều rộng máy (mm) | 1.500 (ước chừng) | 2,109 | 998 | 998 |
| Loại đầu | Đầu nội tuyến Takumi | Đầu nội tuyến Takumi | Đầu quay song song (P16S) | Đầu quay P20 |
| SMT Danh sách thiết bị đường dây
I.C.T tạo ra Dây chuyền sản xuất PCBA chất lượng cao thực sự. Máy hút chân không giúp bảng sạch sẽ. Máy in tự động dán đúng. Pick And Place SMD Chip đặt máy đúng. Nhiều vùng hàn nóng chảy lại cứng. Tốt AOI tìm thấy tất cả xấu. Dòng giữ chặt chẽ. Năng suất cao. Chi phí thấp. Không chơi. Làm đèn báo sức khoẻ cho xe làm việc chăm chỉ. Ban đã sẵn sàng thế giới thực. Chúng tôi trở lại đầy đủ.
| Tên sản phẩm | Mục đích trong dòng SMT |
|---|---|
| PCB Bộ tải | Tự động tải PCB trần vào dòng. |
| Máy in dán hàn | In chính xác chất hàn dán trên miếng đệm PCB. |
| Chọn và đặt máy | Gắn chính xác các thành phần vào PCB. |
| Lò phản xạ | Làm tan chảy chất hàn để tạo thành các mối nối chắc chắn. |
| AOI Máy | Kiểm tra các mối hàn và các khuyết tật về vị trí. |
| SPI Máy | Kiểm tra chiều cao và chất lượng dán hàn. |
| Thiết bị truy xuất nguồn gốc | Ghi lại và theo dõi dữ liệu sản xuất: Máy khắc laser/Máy dán nhãn/ Máy in phun |
| SMT Máy làm sạch | Được sử dụng để làm sạch PCB, giấy nến, đồ đạc cố định, vòi phun, v.v. |
| Máy định tuyến Laser PCB | Cắt PCBA thành sản phẩm cuối cùng |
| Video thành công của khách hàng
Trong video, một khách hàng hài lòng chia sẻ trải nghiệm của họ với dây chuyền sản xuất SMT và DIP đầy đủ của chúng tôi dành cho các sản phẩm cung cấp điện ô tô. Chúng nêu bật hoạt động trơn tru của dây chuyền SMT, bắt đầu từ bộ nạp, bộ dọn dẹp, máy in và Máy định vị thông minh tốc độ cao Juki giúp đặt các bộ phận một cách nhanh chóng và chính xác. Nó tiếp tục đi qua băng tải, lò phản xạ, đệm làm mát, kiểm tra AOI và bộ dỡ hàng. Dây chuyền DIP bao gồm hàn sóng, bộ lật, kiểm tra CNTT và kết nối để lắp ráp xuyên lỗ đáng tin cậy. Khách hàng khen ngợi cách mọi máy hoạt động liền mạch với nhau, với cảnh quay rõ ràng cho thấy quy trình bo mạch hiệu quả và hiệu suất thiết bị chính xác, mang lại chất lượng đầu ra cao và giảm thời gian ngừng hoạt động.
| Hỗ trợ dịch vụ và đào tạo
I.C.T cung cấp dịch vụ và đào tạo đầy đủ cho Máy Chọn Và Đặt SMD. Các kỹ sư của chúng tôi xử lý việc cài đặt và thiết lập tại chỗ. Chúng tôi cung cấp đào tạo rõ ràng về vận hành, lập trình và bảo trì. Trợ giúp từ xa khắc phục sự cố nhanh chóng. Các kế hoạch liên tục giúp máy luôn ở hiệu suất tốt nhất. Chúng tôi cũng hướng dẫn tối ưu hóa và nâng cấp dòng. Với các trung tâm trên khắp thế giới, dịch vụ hỗ trợ sẽ tiếp cận khách hàng một cách nhanh chóng, đảm bảo hoạt động trơn tru và thời gian hoạt động cao.
| Phản hồi của khách hàng
Khách hàng khen ngợi các kỹ sư của chúng tôi vì sự trợ giúp có tay nghề và kịp thời trong việc thiết lập và sửa lỗi. Họ thích hiệu suất mạnh mẽ của Máy Chọn Và Đặt SMD, tốc độ và độ tin cậy của nó. Nhiều người lưu ý việc đóng gói an toàn, cẩn thận trong quá trình vận chuyển. Câu trả lời nhanh cho các câu hỏi sẽ tạo dựng được niềm tin tốt. Nhìn chung, người dùng đánh giá cao thiết bị chất lượng và sự hỗ trợ tuyệt vời giúp sản xuất tốt hơn.
| Chứng nhận và tiêu chuẩn
Máy Chọn Và Đặt SMD của chúng tôi đáp ứng các tiêu chuẩn như CE về an toàn, RoHS cho vật liệu xanh và ISO9001 về kiểm soát chất lượng. Chúng tôi cũng nắm giữ nhiều bằng sáng chế về các công nghệ quan trọng. Những nhãn hiệu này chứng tỏ sự tập trung của chúng tôi vào các sản phẩm an toàn, đáng tin cậy và tiên tiến tuân theo các quy tắc toàn cầu.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T đầu tư vào hoạt động nghiên cứu và phát triển của riêng mình để có được các công cụ SMT tốt hơn. Chúng tôi sản xuất tại các nhà máy lớn với sự kiểm tra nghiêm ngặt ở mọi khâu. Công ty phát triển nhanh chóng với nhiều nhân viên và văn phòng trên toàn thế giới. Chúng tôi phục vụ hơn 1600 khách hàng tại hơn 72 quốc gia với các giải pháp điện tử đầy đủ. Hệ thống chất lượng của chúng tôi đảm bảo mọi Máy Chọn Và Đặt SMD đều mạnh mẽ và hoạt động tốt.
