I.C.T-SS550
I.C.T
| Số: | |
|---|---|

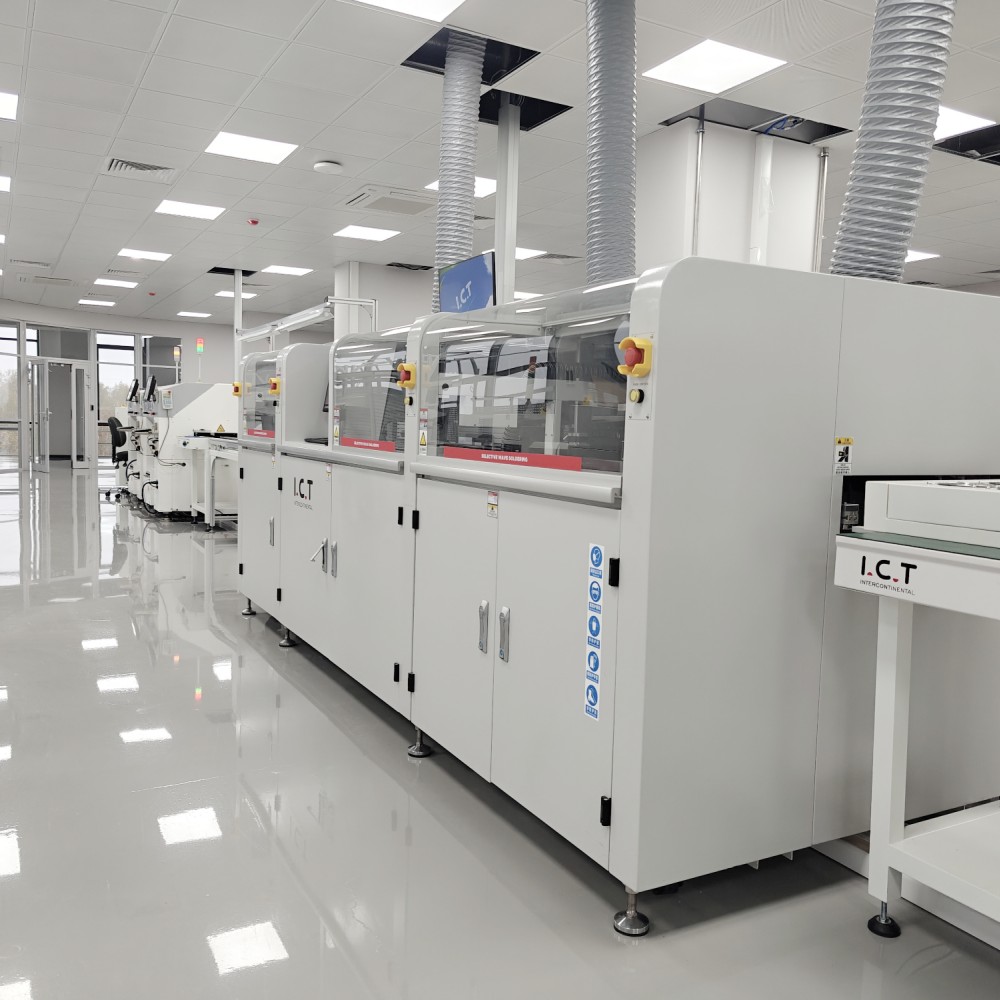

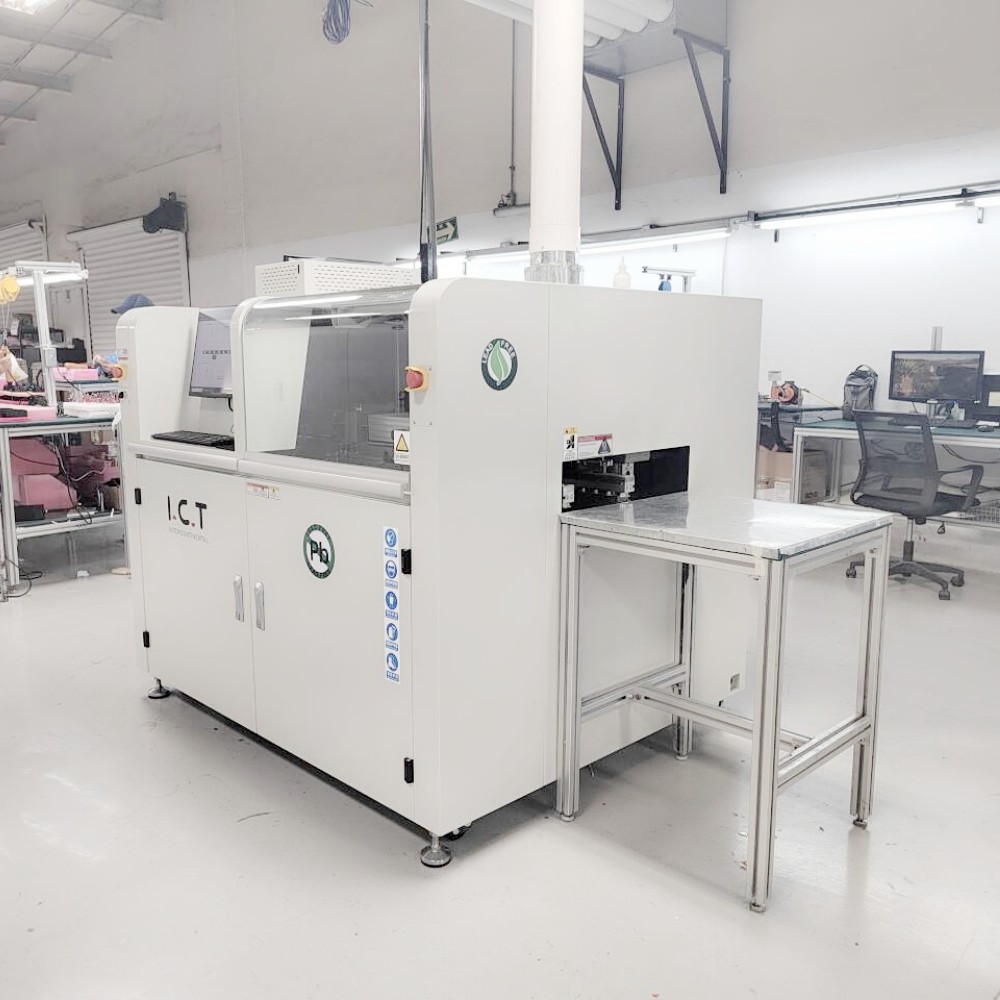

| Máy hàn sóng chọn lọc trực tuyến
Máy hàn sóng chọn lọc do I.C.T ở Trung Quốc phát triển và lắp ráp, là thiết bị có hiệu suất hàng đầu được thiết kế cho các quy trình hàn khối lượng lớn, linh hoạt. Nó có thiết kế độc đáo trong đó PCB vẫn cố định trong khi bệ phun và hàn di chuyển, đảm bảo hàn hiệu quả và ổn định.
Máy được điều khiển hoàn toàn bằng PC, cho phép người dùng thiết lập và lưu các thông số như đường chuyển động, nhiệt độ hàn và loại từ thông, đảm bảo khả năng truy xuất nguồn gốc tuyệt vời và chất lượng lặp lại. Vận chuyển trực tuyến SMEMA theo mô-đun hỗ trợ nhiều cấu hình dây chuyền sản xuất khác nhau. Với tính năng hiệu chỉnh độ cao sóng tự động và định vị dấu CCD, nó duy trì độ chính xác cao. I.C.T, với hơn 25 năm kinh nghiệm, cung cấp các giải pháp đáng tin cậy cho hơn 1600 khách hàng ở 72 quốc gia, khiến chiếc máy này trở thành lựa chọn đáng tin cậy cho PCB và sản xuất điện tử ô tô.
| Danh sách thiết bị dòng DIP

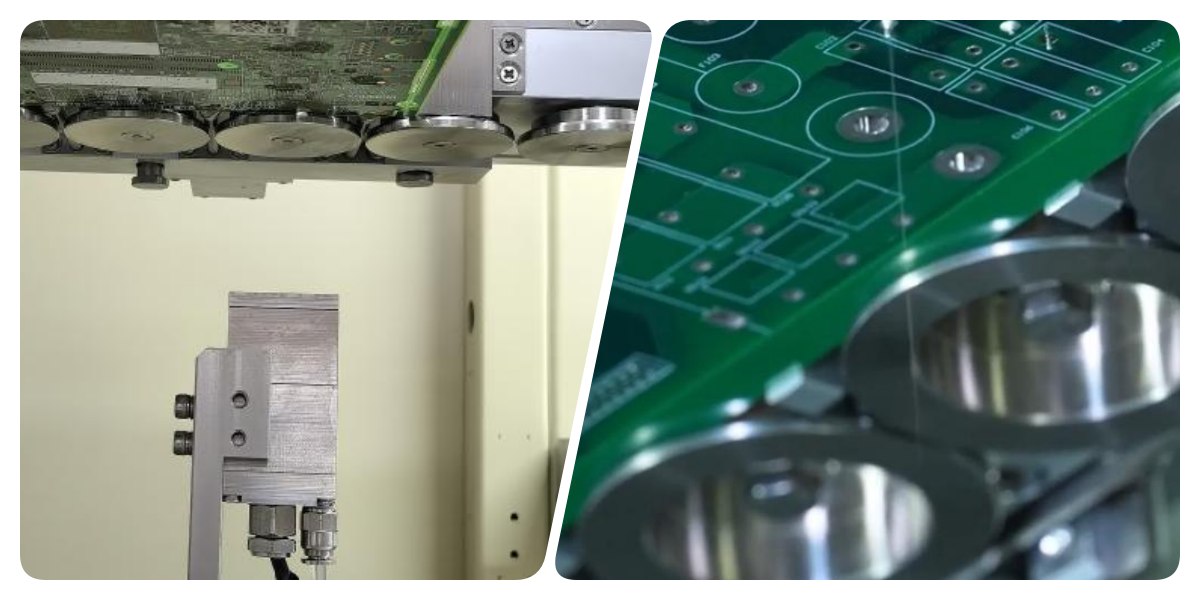

Máy hàn sóng chọn lọc có hệ thống từ thông tiên tiến cho ứng dụng chính xác. Nó sử dụng van phun xung tần số cao để cung cấp các chấm từ thông nhỏ, đồng đều với hàm lượng chất rắn dưới 10%, đảm bảo kết quả từ thông tối ưu. Bình áp suất duy trì áp suất từ thông ổn định bất kể sử dụng, trong khi một khay dưới van phản lực thu gom cặn để dễ bảo trì. Vòi phun, được gắn trên bệ XY với độ lặp lại 0,02mm và các bộ phận khí nén SMC của Nhật Bản, mang lại hiệu suất đáng tin cậy và hiệu quả.

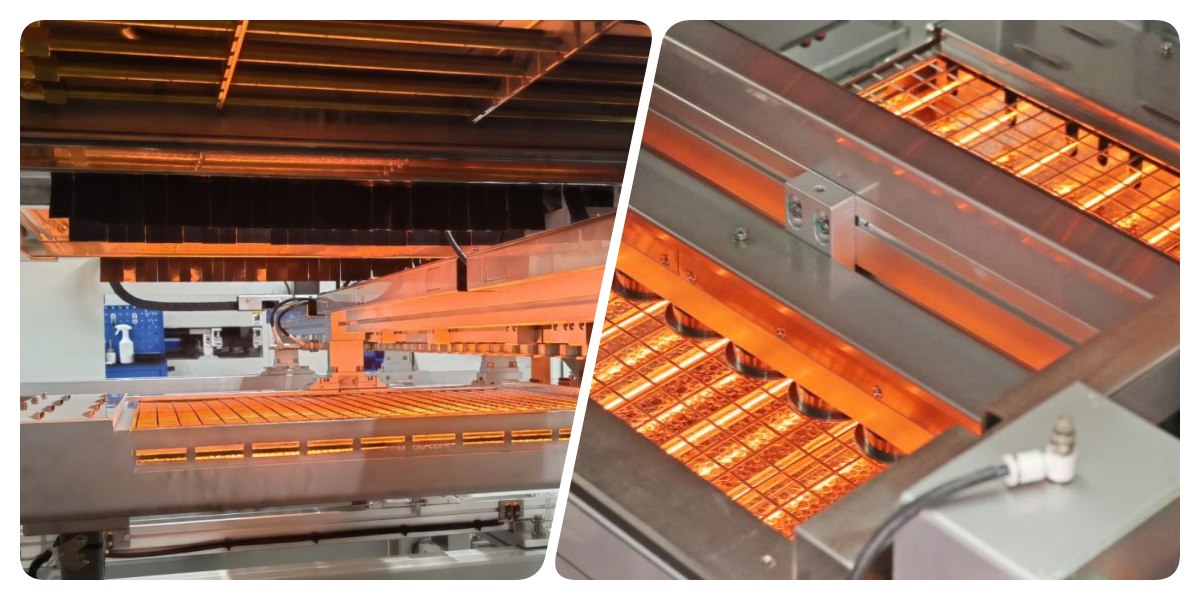

Hệ thống làm nóng trước được thiết kế để nâng cao hiệu quả hàn với thiết lập chắc chắn. Nó bao gồm chức năng làm nóng trước tiêu chuẩn ở đáy và bộ sưởi hồng ngoại có thể điều chỉnh ở trên để dẫn nhiệt hiệu quả, ổn định. Cấu trúc tối đa hóa diện tích làm nóng trước và bông nhiệt độ cao toàn diện đảm bảo nhiệt độ ổn định. Với các bộ phận tạo nhiệt của thương hiệu hàng đầu và thiết kế plug-in bảo trì không cần công cụ, nó cung cấp dịch vụ dễ dàng để sản xuất không bị gián đoạn.

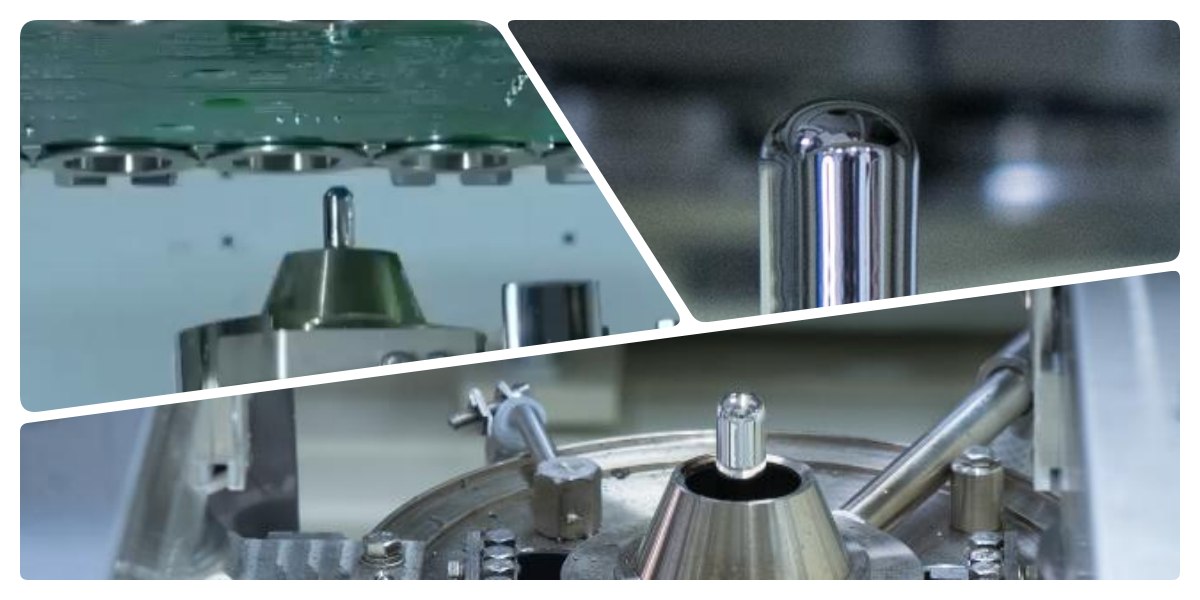

Hệ thống hàn mang lại hiệu suất vượt trội với công nghệ tiên tiến. Bơm điện từ đảm bảo độ ổn định và độ tin cậy của đỉnh hàn, đồng thời phần mềm kiểm soát nhiệt độ hàn, nhiệt độ N2, chiều cao sóng và hiệu chuẩn. Nồi hàn titan kết hợp với lò sưởi bằng gang giúp chống rò rỉ và nóng lên nhanh chóng. Hệ thống gia nhiệt trực tuyến N2 cải thiện khả năng làm ướt và giảm cặn, đảm bảo mối hàn chất lượng cao.

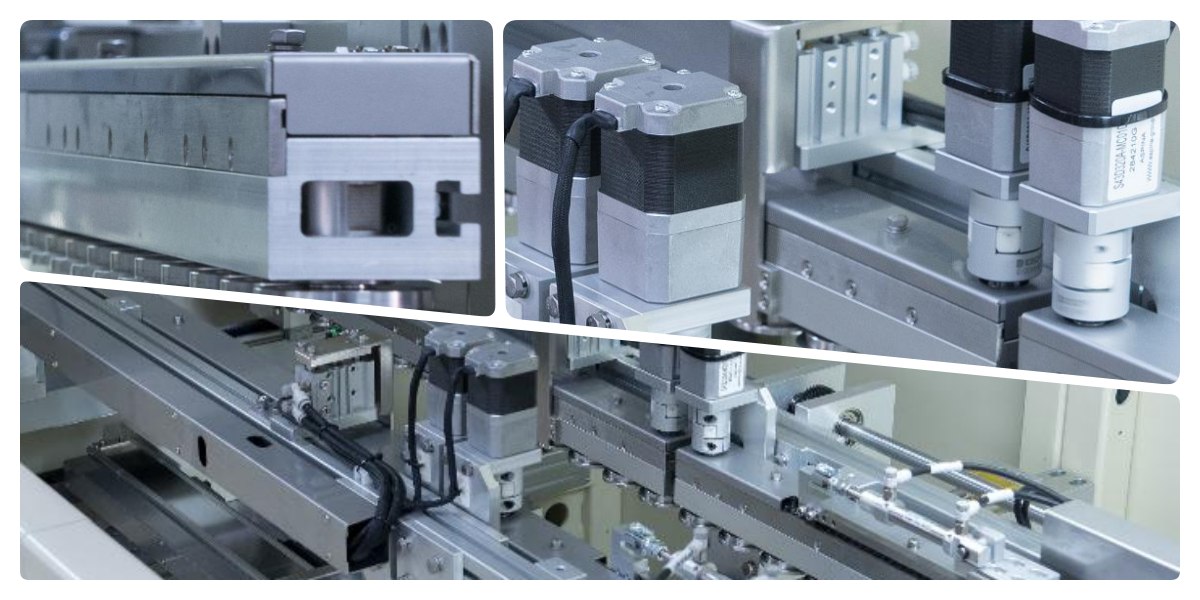

Hệ thống truyền động mang lại độ bền và sự ổn định cho hoạt động liền mạch. Được chế tạo bằng các cấu hình vật liệu đặc biệt và thiết kế chu đáo, nó bao gồm một mô-đun con lăn ba phần và hệ thống kẹp bên/trên cùng PCBA để cố định các tấm ván. Đường ray tùy chỉnh dày hơn hỗ trợ tải trọng 20kg, với khả năng kiểm soát độc lập từng khu vực vận chuyển được cung cấp bởi động cơ và khí nén của Nhật Bản, đảm bảo chuyển động chính xác, không va chạm.

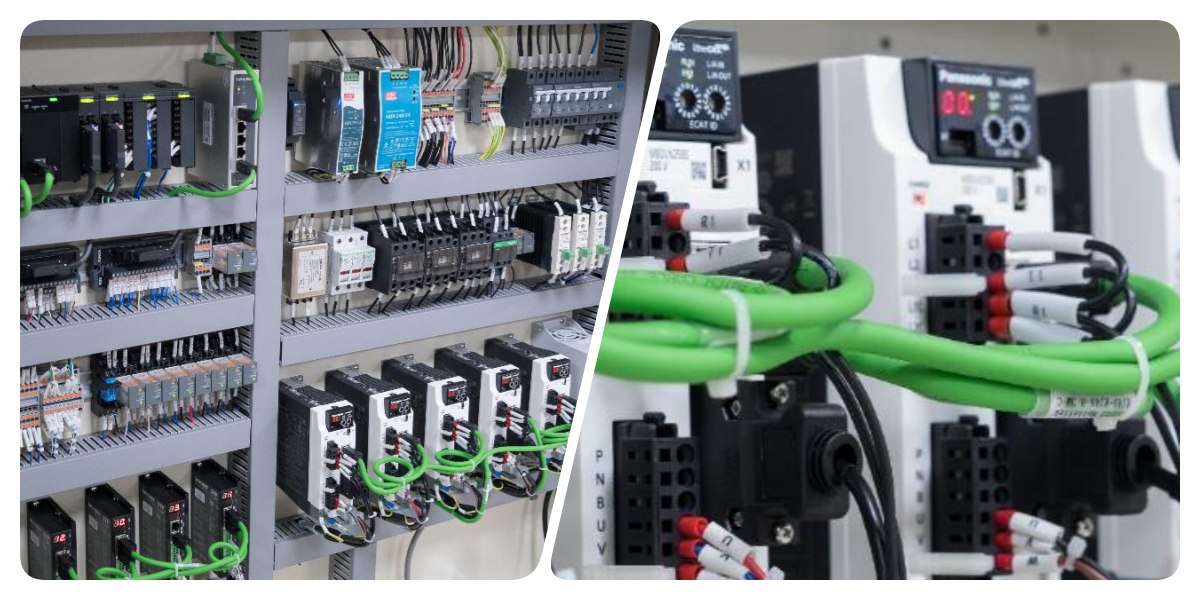

Hệ thống điều khiển mang lại hiệu suất đáng tin cậy và có thể mở rộng. Nó có hệ thống điều khiển xe buýt cao cấp mô-đun PLC+ tuân thủ các tiêu chuẩn CE và Công nghiệp 4.0, nâng cao công suất và độ ổn định. Được trang bị các bộ phận điện chất lượng cao toàn cầu và cáp mạng Cat-6, nó đảm bảo khả năng liên lạc nhanh chóng và hoạt động nhạy bén, tạo nền tảng vững chắc cho máy.

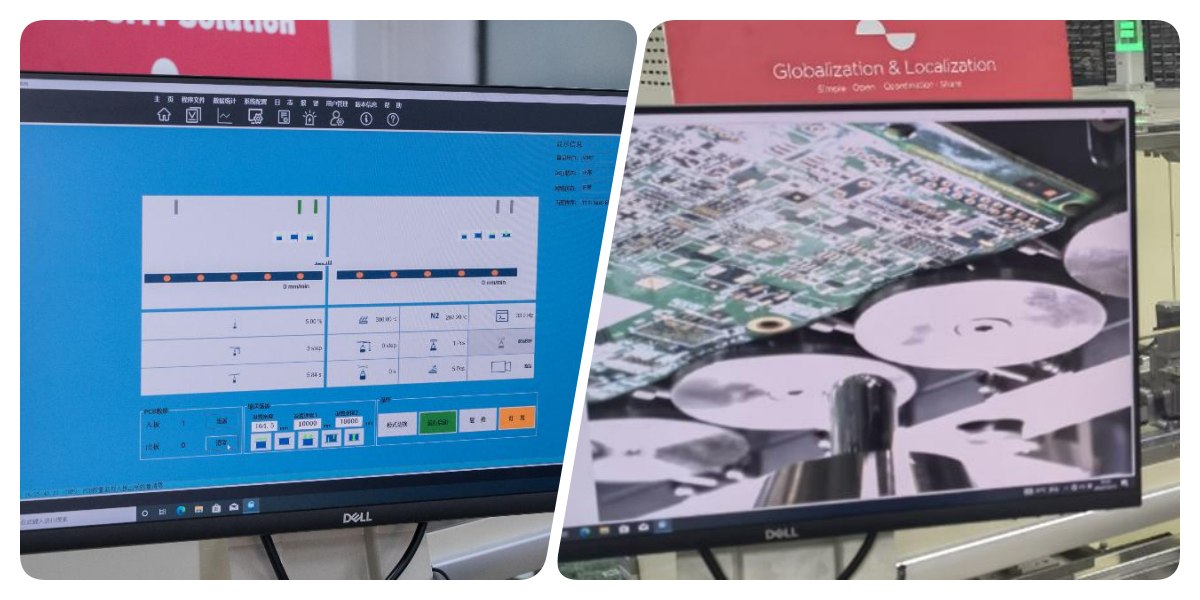

Hệ điều hành nâng cao khả năng sử dụng với thiết kế trực quan. Nó cung cấp chế độ lập trình có hướng dẫn với lập trình nhanh CCD và nhận dạng vòi phun tự động để đạt hiệu quả. Lập trình hình ảnh cho phép hiệu chỉnh và xác minh tọa độ, trong khi giao diện trực quan hóa dữ liệu thời gian thực cho phép chuyển đổi bằng một nút bấm sang giám sát hàn CCD. Có sẵn bằng nhiều ngôn ngữ như tiếng Trung, tiếng Anh và tiếng Nhật, nó phù hợp với khán giả toàn cầu.
| Đặc điểm kỹ thuật
| Máy hàn sóng chọn lọc trực tuyến | ||||
| Người mẫu | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Mô-đun trực tuyến | Xịt + Làm nóng trước & hàn | Xịt + Làm nóng trước + Hàn | Xịt + Làm nóng sơ bộ + Hàn + Hàn | Xịt + Làm nóng sơ bộ + Hàn + Hàn + Hàn |
| Hệ thống hàn | ||||
| Số lượng vòi phun | 1 | 1 | 2 | 3 |
| Số lượng nồi hàn | 1 bộ | 1 bộ | 2 bộ | 3 bộ |
| Nồi đôi (Tùy chọn) | N/a | Lựa chọn | Lựa chọn | Lựa chọn |
| Nồi hàn điện | 2,35kw | 2,35kw | 4,70kw | 7,05kw |
| Hệ thống thông lượng | ||||
| Bể chứa thông lượng | 1L | 1L | 2L | 2L |
| Hỗ trợ thông lượng | Báo thức thông lượng, tự động | |||
| Phun phun | Van phản lực Đức (phun điểm và phun đường) 1 bộ | |||
| Xịt kích thước vòi phun | 130um (Tùy chọn 180um, 210um) | |||
| Tốc độ phun | 0 ~ 20 mm/s | |||
| Tốc độ di chuyển vòi phun | 0 ~ 400mm/s | |||
| Hệ thống làm nóng trước | ||||
| Chế độ làm nóng trước | Không khí nóng và IR | Không khí nóng và IR | Không khí nóng và IR | Không khí nóng và IR |
| Khu vực làm nóng trước | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Khu làm nóng sơ bộ | Khí nóng phía trên: 2, IR phía dưới: 1 | |||
| Công suất làm nóng sơ bộ phía dưới | Tối đa 12kw | |||
| Công suất làm nóng sơ bộ hàng đầu | Tối đa 6kw | |||
| Thời gian khởi động | Khoảng 15 phút (cài đặt 150oC) | |||
| Chế độ điều khiển | PC+PLC | |||
| Hệ thống vận chuyển | ||||
| Kích thước PCB (có vật cố định) | 120*60~500*500mm | |||
| PCB Thay thế | Trực tuyến | |||
| PCB Giải phóng mặt bằng hàng đầu | 120mm | |||
| Chiều cao vận chuyển | 900 ± 20 mm | |||
| Chiều rộng vận chuyển | 60 ~ 500mm | |||
| Kích thước: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Cân nặng | Xấp xỉ: 800kg | Xấp xỉ: 1200kg | Xấp xỉ: 1300kg | Xấp xỉ: 1500kg |
| Danh sách thiết bị dòng DIP
Dây chuyền sản xuất DIP của chúng tôi cung cấp các công cụ tiên tiến để lắp ráp PCB hiệu quả và chính xác. Dây chuyền DIP hoàn toàn tự động bao gồm một dây chèn DIP để đặt các bộ phận chính xác, một bộ tải sóng để vào PCB trơn tru, một bộ dỡ sóng để thoát ra an toàn và một dây đai lắp ráp để kiểm tra lần cuối. Dây chuyền sản xuất DIP PCB chất lượng cao này đảm bảo hoạt động ổn định, chèn THT đáng tin cậy và lắp ráp tiết kiệm chi phí, đáp ứng nhu cầu đa dạng của ngành. Với thiết kế mô-đun và sự hỗ trợ toàn cầu từ I.C.T, nó giúp tăng năng suất cho các tác vụ xuyên suốt.
| Video thành công của khách hàng
Vào năm 2024, các kỹ sư I.C.T đã đến Châu Âu để cung cấp dịch vụ sau bán hàng cho một công ty ắc quy ô tô, giới thiệu Máy hàn sóng chọn lọc SS550 với bản demo hàn chọn lọc 4 xi-lanh. Video nêu bật khả năng cân chỉnh sóng ổn định và các mối hàn chất lượng cao của máy. Sản phẩm cuối cùng của khách hàng, linh kiện ắc quy ô tô, được trưng bày rõ ràng, cho thấy thiết bị đã nâng cao hiệu quả và chất lượng sản xuất như thế nào. Dịch vụ chuyên nghiệp và hiệu suất máy của I.C.T đã nhận được nhiều lời khen ngợi, phản ánh sức mạnh hỗ trợ toàn cầu của chúng tôi.
| Dịch vụ và đào tạo chuyên nghiệp
I.C.T cung cấp dịch vụ và đào tạo toàn diện để đảm bảo khách hàng yên tâm. Các dịch vụ của chúng tôi bao gồm lắp đặt thiết bị, bảo trì và hỗ trợ kỹ thuật, với các kỹ sư cung cấp hướng dẫn tại chỗ phù hợp với nhu cầu của bạn. Nội dung đào tạo bao gồm vận hành, cài đặt tham số và khắc phục sự cố để nắm vững nhanh chóng. Chúng tôi cũng cung cấp hỗ trợ từ xa và các mẹo tối ưu hóa thường xuyên để thích ứng với những thay đổi trong sản xuất. Với 25 năm chuyên môn, I.C.T cam kết xây dựng mối quan hệ đối tác lâu dài và nâng cao hiệu quả của bạn.
| Khen ngợi khách hàng

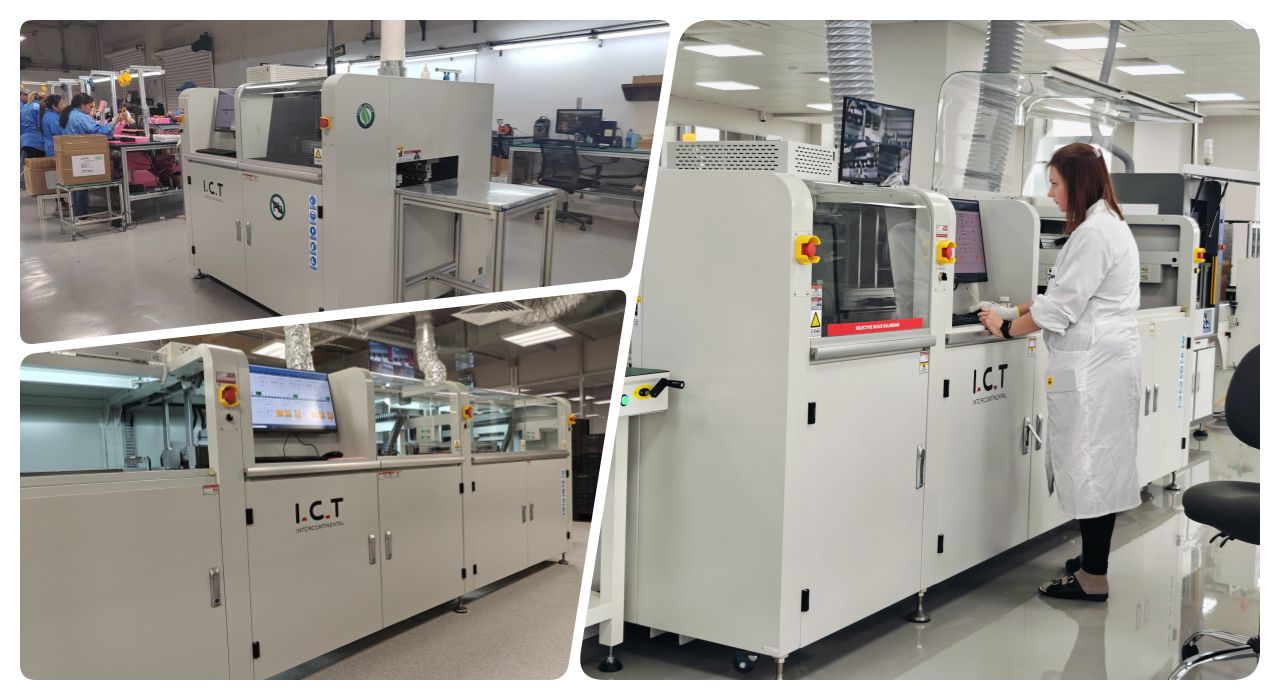

Khách hàng đánh giá cao các kỹ sư I.C.T vì tính chuyên nghiệp và phản hồi nhanh chóng của họ. Khả năng hàn hiệu quả và hiệu suất ổn định của máy được nhiều người đánh giá cao là tài sản sản xuất chính. Việc đóng gói cẩn thận của chúng tôi đảm bảo giao hàng an toàn, đồng thời khả năng giải quyết vấn đề nhanh chóng nhận được sự tán thưởng nhất quán, củng cố niềm tin của khách hàng đối với I.C.T.
| Chứng chỉ ngành
I.C.T có các chứng nhận quốc tế như CE, RoHS và ISO9001, xác nhận rằng thiết bị của chúng tôi đáp ứng các tiêu chuẩn chất lượng và an toàn toàn cầu. Chúng tôi cũng sở hữu nhiều bằng sáng chế, thể hiện sự đổi mới trong công nghệ hàn chọn lọc. Những thông tin xác thực này phản ánh sự cống hiến của I.C.T cho chất lượng và sự tin cậy của khách hàng.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T là công ty hàng đầu về hoạt động R&D và sản xuất nội bộ, tuyển dụng một đội ngũ lớn đã phát triển nhanh chóng trong những năm gần đây. Chúng tôi phục vụ hơn 1600 khách hàng trên 72 quốc gia, được hỗ trợ bởi một nhà máy có quy trình kiểm tra nghiêm ngặt và hệ thống quản lý chất lượng mạnh mẽ. Với 25 năm kinh nghiệm, I.C.T tiếp tục đổi mới, cung cấp các giải pháp đáng tin cậy cho ngành sản xuất điện tử toàn cầu.
