X-7100
I.C.T
X-ray inspection machine
| Số: | |
|---|---|
| I.C.T X-7100 PCB Máy kiểm tra bằng tia X
I.C.T X-7100 là Máy kiểm tra bằng tia X ngoại tuyến SMT PCB tiên tiến được thiết kế để kiểm tra chi tiết nội bộ trong sản xuất điện tử. Nó vượt trội trong việc phát hiện các vấn đề như bọt khí, lỗ rỗng, đoản mạch, hở mạch, thiếu mối hàn và vết nứt trên các bộ phận. Với các tính năng như lập trình CNC để phát hiện tự động và giao diện điều hướng trực quan, nó giúp đơn giản hóa quy trình cho người vận hành. Máy kiểm tra bằng Tia X PCB này hỗ trợ nhiều ứng dụng khác nhau, từ SMT và BGA cho đến pin lithium và phụ tùng ô tô. Màn hình phẳng kỹ thuật số có độ phân giải cao và ống tia X ổn định đảm bảo hình ảnh rõ nét, đồng thời các chứng nhận an toàn như EU CE và ISO khiến thiết bị trở nên đáng tin cậy. Lý tưởng cho việc kiểm soát chất lượng, nó giúp nhà sản xuất giảm thiểu lỗi và cải thiện độ tin cậy của sản phẩm theo cách thân thiện với người dùng.
| Tính năng

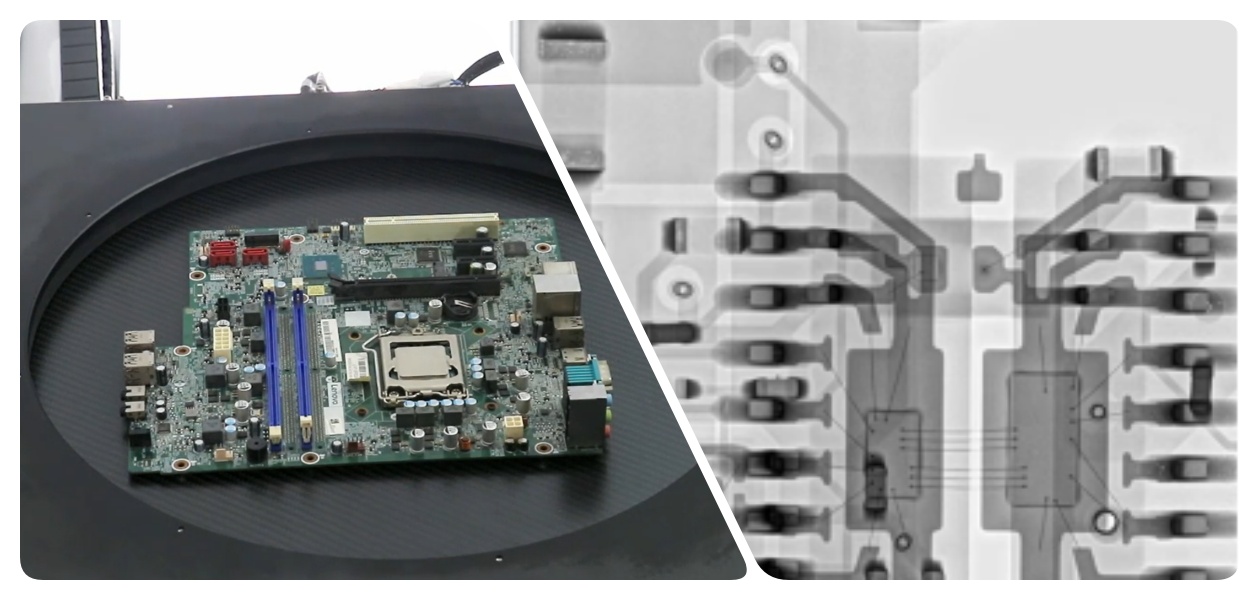

Máy kiểm tra bằng Tia X I.C.T X-7100 PCB sử dụng đầu dò màn hình phẳng kỹ thuật số có độ phân giải cao với 1536x1536 pixel, cung cấp hình ảnh sắc nét để phát hiện khuyết tật chính xác. Tính năng này ghi lại các chỉnh sửa theo thời gian thực và cung cấp nhiều chế độ khuếch đại để hiển thị tốt hơn. Nó giúp xác định các vấn đề nhỏ như lỗi bóng hàn hoặc các vấn đề liên kết dây trong chất bán dẫn. Với cảm biến nhiệt độ và làm mát thụ động, nó duy trì hiệu suất ổn định trong thời gian dài. Điều này làm cho máy kiểm tra bằng Tia X trở nên cần thiết cho các ngành cần quan sát bên trong chính xác, đảm bảo ít lỗi hơn trong sản xuất.

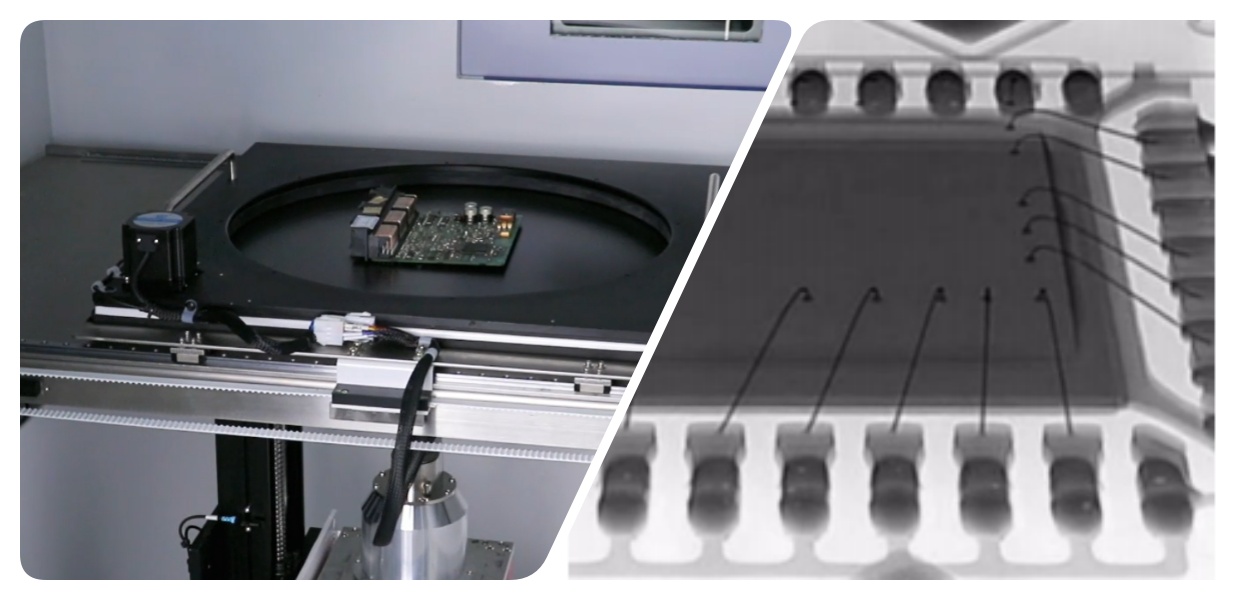

Lập trình CNC trong Máy kiểm tra bằng Tia X PCB này cho phép tự động quét nhiều vị trí mẫu mà không cần nhập thủ công. Nó hỗ trợ các chức năng mảng cho các mẫu có khoảng cách cố định, tăng tốc độ kiểm tra trong cài đặt âm lượng lớn. Người vận hành có thể thiết lập chương trình dễ dàng thông qua các cú click chuột, giảm thời gian và sai sót. Hệ thống chống va chạm bảo vệ thiết bị trong quá trình di chuyển. Máy kiểm tra bằng tia X ngoại tuyến SMT PCB này là lựa chọn hoàn hảo để kiểm tra hàng loạt trong các dây chuyền SMT, nâng cao hiệu quả và độ lặp lại.

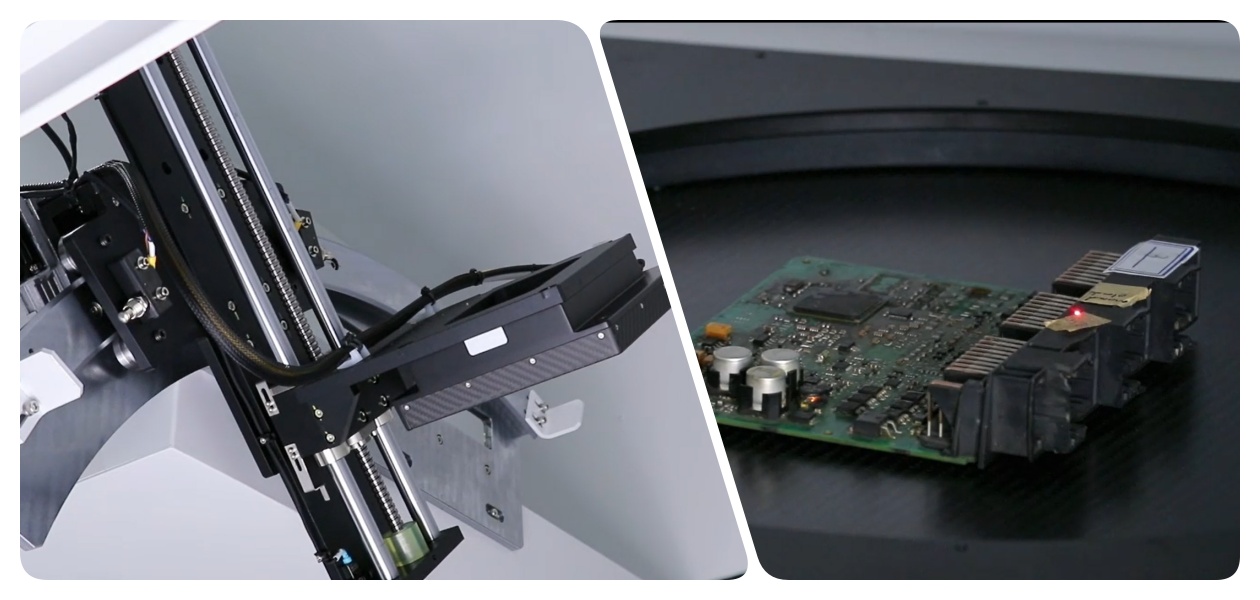

Các công cụ đo một phím trong X-7100 nhanh chóng tính toán kích thước bong bóng, tỷ lệ khoảng trống và chiều cao mối hàn. Điều này giúp kiểm tra chất lượng các mối hàn trong cụm PCBA. Tính năng mô phỏng màu sắc giúp tăng cường khả năng quan sát hình ảnh để phân tích tốt hơn. Được trang bị điều khiển cần điều khiển để điều chỉnh chính xác, đảm bảo kết quả chính xác. Là một Máy kiểm tra bằng Tia X PCB linh hoạt, nó áp dụng cho nhiều vật liệu khác nhau như gốm sứ và nhựa, hỗ trợ ngăn ngừa khuyết tật.
| Đặc điểm kỹ thuật
| Mục | Người mẫu | I.C.T X-7100 |
| Ống tia X | Kiểu | Ống kín |
| Điện áp | 90kV | |
| Dòng điện | 200uA | |
| Độ phân giải không gian | 5μm | |
| Tấm phẳng | Phương pháp chụp ảnh | Hình ảnh kỹ thuật số màn hình phẳng |
| Độ chính xác của hình ảnh | 85μm | |
| Giá trị mật độ lượng tử hóa chuyển đổi A/D | 16bit (65536) | |
| Nghị quyết | 1280*1024px | |
| Tốc độ khung hình chuyển đổi | 30 khung hình/giây | |
| Hệ thống | phóng đại | 200 lần |
| Hệ điều hành | Windows 10 | |
| Quyền lực | AC110-220V, 50-60HZ, 1200W | |
| Kiểm tra an toàn bức xạ | <1 uSV/giờ | |
| Kết cấu | Tối đa. Kích thước đang tải | 540mm * 540mm |
| Tối đa. Khu vực kiểm tra | 510mm * 510mm | |
| Tối đa. Đang tải trọng lượng | 10kg | |
| Góc quay nền tảng | 60° | |
| Kích thước | 1100*1360*1750mm | |
| Cân nặng | 950kg | |
| Phong trào nền tảng | Tự động/Thủ công |
* I.C.T Tiếp tục làm việc về chất lượng và hiệu suất, thông số kỹ thuật và ngoại hình có thể được cập nhật mà không cần thông báo cụ thể.
| SMT Danh sách thiết bị đường dây
Dây chuyền sản xuất I.C.T Chất lượng cao PCBA có thiết bị tiên tiến để lắp ráp PCB hiệu quả và chính xác. Dây chuyền SMT hoàn toàn tự động bao gồm một máy nạp, một máy in tự động cho ứng dụng dán hàn chính xác, một máy gắp và đặt để đặt các bộ phận chính xác, một lò nung lại để hàn đáng tin cậy và một hệ thống AOI để kiểm tra khuyết tật kỹ lưỡng. Dây chuyền sản xuất PCBA chất lượng cao này đảm bảo vận hành trơn tru, độ tin cậy cao và lắp ráp SMT chi phí thấp, đáp ứng các yêu cầu đa dạng của ngành.
| Video thành công của khách hàng
Trong video, chúng tôi giới thiệu Máy kiểm tra bằng tia X I.C.T X-7100 PCB đang hoạt động tại nhà máy điện tử của khách hàng. Video bắt đầu với phần tổng quan về bề ngoài đẹp mắt và các chức năng chính như điều khiển cần điều khiển và giao diện lập trình. Bên trong, nó tiết lộ ống tia X có độ chính xác cao của Hamamatsu và máy dò màn hình phẳng kỹ thuật số. Trong quá trình hoạt động, máy quét PCBA mẫu, phát hiện BGA bong bóng và bóng hàn theo thời gian thực. Các kỹ sư trình diễn chế độ tự động hàng loạt trên pin lithium và bộ dây điện, nêu bật các phép đo nhanh về khoảng trống và độ nghiêng lên tới 60 độ. Thiết lập này đã giúp khách hàng cải thiện khả năng phát hiện lỗi thêm 30%, đảm bảo chất lượng cao hơn trong dây chuyền sản xuất SMT của họ. Video nhấn mạnh cách Máy kiểm tra bằng tia X ngoại tuyến SMT PCB này tích hợp liền mạch vào quy trình làm việc để có kết quả đáng tin cậy.
| Hỗ trợ dịch vụ và đào tạo
I.C.T cung cấp các dịch vụ và đào tạo toàn diện về Máy kiểm tra bằng tia X PCB. Nhóm của chúng tôi cung cấp dịch vụ lắp đặt tại chỗ, bảo trì thường xuyên và hỗ trợ kỹ thuật nhanh chóng để giúp thiết bị của bạn hoạt động trơn tru. Các chương trình đào tạo bao gồm các giao thức vận hành, lập trình và an toàn cơ bản, được thiết kế riêng cho người vận hành với các hướng dẫn đơn giản. Chúng tôi cũng đưa ra lời khuyên tối ưu hóa quy trình để nâng cao hiệu quả sản xuất của bạn. Với các trung tâm dịch vụ toàn cầu, chúng tôi đảm bảo thời gian phản hồi nhanh và tính sẵn có của phụ tùng thay thế. Sự hỗ trợ này giúp khách hàng phát huy tối đa tiềm năng của máy mà không cần ngừng hoạt động.
| Khách hàng nói gì
Khách hàng của chúng tôi khen ngợi các kỹ sư của I.C.T về kỹ năng khắc phục sự cố và thiết lập chuyên nghiệp của họ. Họ yêu thích Máy kiểm tra bằng tia X PCB vì khả năng phát hiện chính xác và dễ sử dụng. Nhiều người nêu bật việc đóng gói an toàn và vận chuyển nhanh chóng của chúng tôi để tránh hư hỏng. Phản hồi nhanh cho các truy vấn sẽ giải quyết vấn đề kịp thời, tạo dựng niềm tin. Nhìn chung, khách hàng đánh giá cao chúng tôi về thiết bị và dịch vụ đáng tin cậy.
| Chứng nhận và tiêu chuẩn
I.C.T có các chứng nhận quan trọng như CE, RoHS, ISO9001 và nhiều bằng sáng chế khác nhau. Những điều này đảm bảo Máy kiểm tra bằng Tia X PCB của chúng tôi đáp ứng các tiêu chuẩn chất lượng và an toàn quốc tế. CE xác nhận tuân thủ các quy định của EU về sức khỏe và môi trường. RoHS đảm bảo không có chất độc hại. ISO9001 phản ánh hệ thống quản lý chất lượng mạnh mẽ của chúng tôi. Bằng sáng chế bảo vệ các tính năng cải tiến như công cụ đo bong bóng. Điều này làm cho sản phẩm của chúng tôi đáng tin cậy trên toàn thế giới.
| Giới thiệu về Công ty I.C.T và Nhà máy của chúng tôi
I.C.T là nhà cung cấp hàng đầu về hoạt động R&D và sản xuất nội bộ, tuyển dụng hơn 89 nhân viên trong cơ sở rộng 12.000m². Chúng tôi đã phát triển nhanh chóng kể từ năm 2012, phục vụ hơn 1.600 khách hàng tại 72 quốc gia. Các nhà máy của chúng tôi tuân theo quy trình kiểm tra nghiêm ngặt và hệ thống quản lý chất lượng để đảm bảo tiêu chuẩn cao. Chúng tôi cung cấp các giải pháp SMT đầy đủ, từ lập kế hoạch đến tối ưu hóa, giúp khách hàng xây dựng dây chuyền sản xuất hiệu quả trên toàn cầu.
