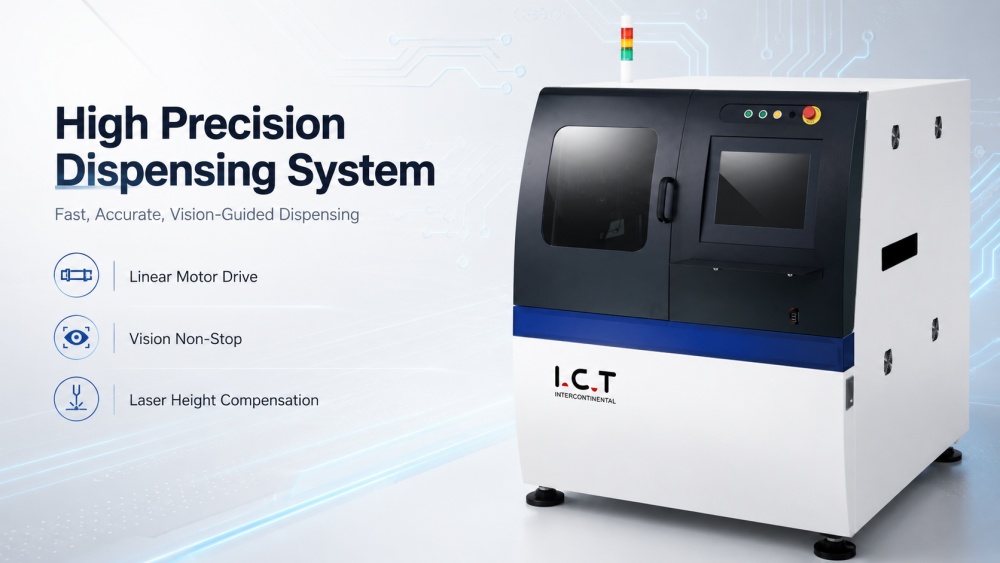

| Máy phân phối máy hàn phản lực có độ chính xác cao
Máy phân phối phản lực dán hàn I.C.T được thiết kế để sản xuất khối lượng cực nhỏ, tốc độ cao, độ chính xác cao SMT. Nó hỗ trợ các gói bán dẫn, lắp bo mạch, back-end LED, Mini-LED, ổ cứng PC, IC và các ứng dụng BGA. Truyền động động cơ tuyến tính, đo chiều cao bằng laser và xử lý hình ảnh nhanh kết hợp với nhau để kiểm soát keo, chất hàn và điền đầy một cách chính xác. Bù chiều cao kim, phát hiện cong vênh bề mặt và hiệu chỉnh đường dẫn tự động đảm bảo sự lắng đọng nhất quán. Đối với các thiết kế PCB dày đặc hoặc thu nhỏ, máy này ổn định ứng dụng vật liệu đồng thời giảm sự can thiệp thủ công, cải thiện thông lượng và khả năng lặp lại trong môi trường sản xuất có độ trộn cao, độ chính xác cao SMT.
| Tính năng của máy phân phối máy hàn phản lực

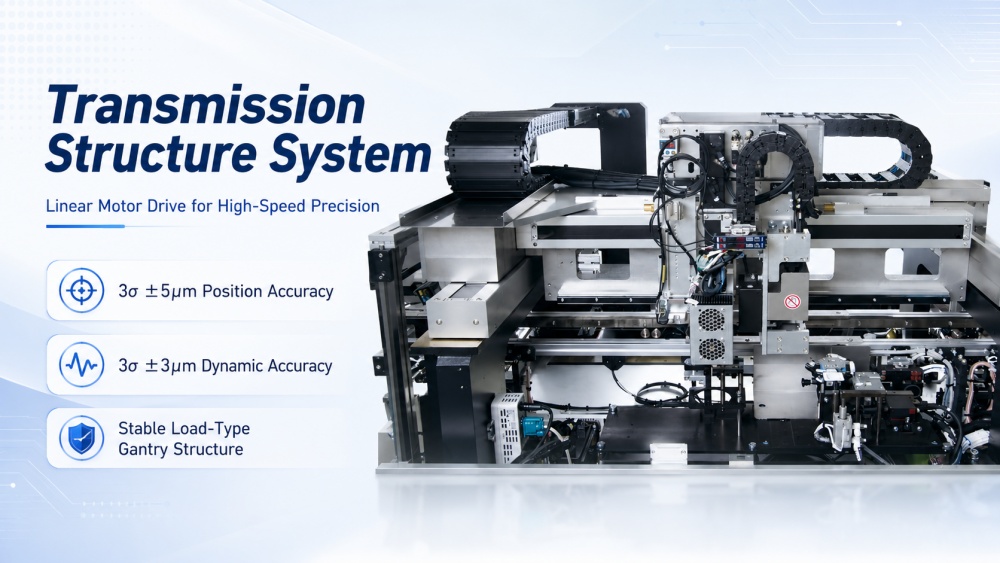

Hệ thống kết cấu truyền động
Truyền động động cơ tuyến tính X/Y mang lại chuyển động nhanh, ổn định và chính xác trên toàn khu vực làm việc. Độ chính xác chuyển động tịnh tiến là 3σ ±5μm (trục X, Y, Z) và độ chính xác động là 3σ ±3μm (trục X/Y). Cấu trúc giàn loại tải tăng cường độ ổn định ở tốc độ cao, đảm bảo vị trí chấm đáng tin cậy ngay cả đối với bảng mật độ cao hoặc IC bước nhỏ. Độ chính xác của chuyển động ở đây tạo thành nền tảng cho việc lắng đọng kem hàn có thể lặp lại.

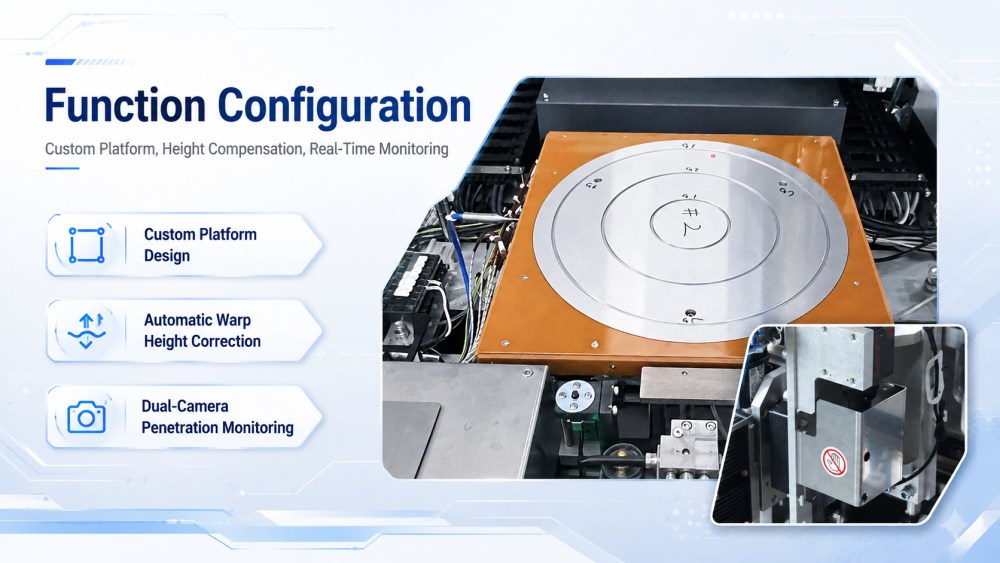

Cấu hình chức năng
Hệ thống thích ứng với các điều kiện thực tế PCB, điều chỉnh theo các bề mặt không bằng phẳng và những dịch chuyển thành phần nhỏ. Phép đo ba điểm PCB tính toán mặt phẳng làm việc; chiều cao kim được bù tự động. Camera kép giám sát sự thâm nhập của vật liệu lấp đầy trong quá trình vận hành và cung cấp dữ liệu cho các điều chỉnh phân phối tiếp theo. Các kỹ sư có thể định cấu hình cách bố trí bệ, lựa chọn van và các thông số vận hành để phù hợp với vật liệu có độ nhớt cao hoặc độ nhớt thấp mà không làm gián đoạn quy trình sản xuất.

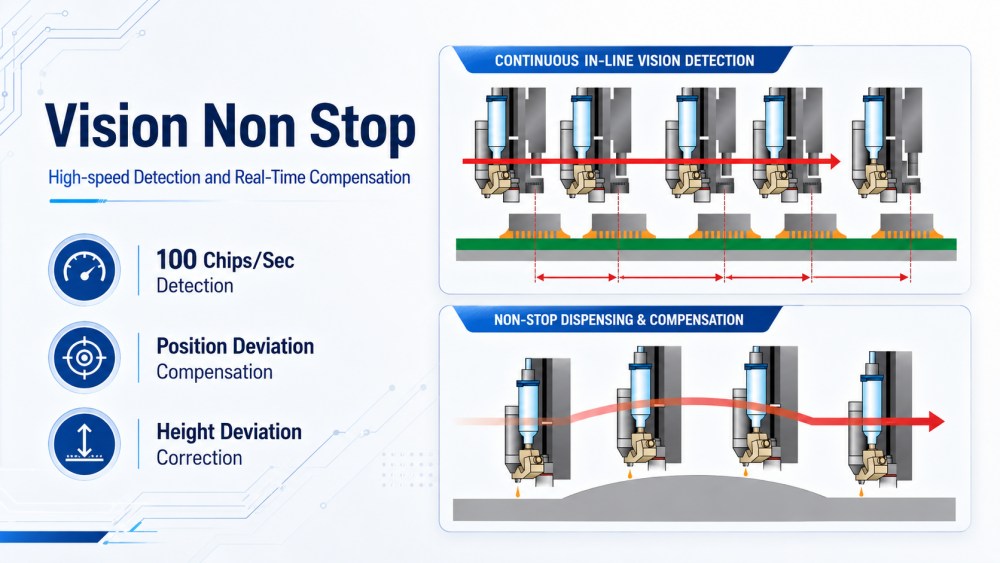

Tầm nhìn không ngừng nghỉ
Khả năng quan sát không ngừng nghỉ cho phép kiểm tra tốc độ cao liên tục. Máy phát hiện tới 100 chip mỗi giây, tự động điều chỉnh độ lệch vị trí và độ cao, bù đường dẫn và khối lượng keo cùng một lúc. Tính toán điểm chồng chéo giúp giảm lượng vật liệu dư thừa, cho phép ứng dụng chấm vi mô chính xác trên IC và BGA mà không bị gián đoạn quy trình. Nó đảm bảo hành động phân phối vẫn được đồng bộ hóa với các biến thể bảng thời gian thực.

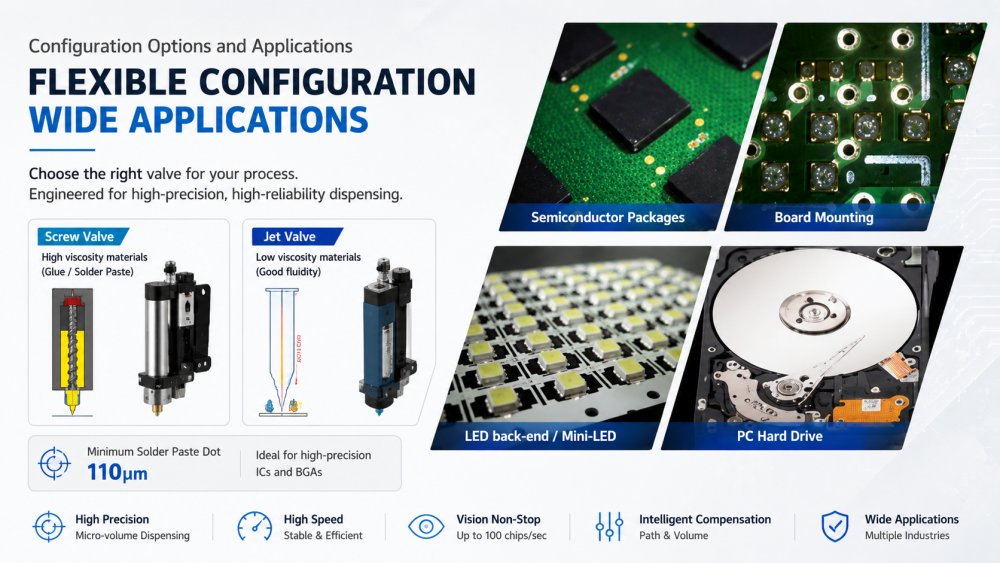

Tùy chọn cấu hình và ứng dụng
Các loại van và vòi phun có thể được lựa chọn theo vật liệu: van trục vít cho keo hoặc kem hàn có độ nhớt cao, van phun cho vật liệu lỏng. Kích thước chấm tối thiểu đạt 110μm. Các ứng dụng bao gồm các gói bán dẫn, lắp đặt PCB, back-end LED, Mini-LED và ổ cứng PC. Tính linh hoạt này cho phép một máy duy nhất phục vụ nhiều hoạt động phân phối SMT chính xác, cung cấp nền tảng ổn định cho quá trình lắng đọng khối lượng vi mô với chất lượng ổn định.
| Thông số kỹ thuật máy phân phối máy hàn dán phản lực:
| I.C.T-HD330 | Hệ thống phân phối có độ chính xác cao SMT PCB |
| Kích thước tối đa PCB | 50*70~250*330mm |
| Lái xe | Động cơ tuyến tính |
| Độ chính xác lặp lại X/Y- 3 sigma | ±5μm |
| Tốc độ tối đa X / Y | 1500mm/giây |
| Tăng tốc | 1,5G |
| Xử lý ảnh-máy ảnh kỹ thuật số -automaton | Độ lặp lại | ±1μm |
| Độ chính xác | TỐI ĐA: 0,03 giây/điểm |
| Căn chỉnh | S |
| Bậc thầy chip | S |
| Điểm xấu | S |
| Độ chính xác lặp lại | S |
| CCD không ngừng | S |
| Hệ thống đo chiều cao (Loại Laser) | Độ chính xác lặp lại | ±1μm |
| 0,1 giây/điểm |
| Sự định cỡ | Robot-máy ảnh | S |
| Máy ảnh-z | S |
| Kim máy ảnh | S |
| Kim-z | S |
| Đơn giản chỉ cần theo dõi | Khu vực phân phối (OK/NG) | S |
| Chu vi phân phối (OK/NG) | S |
| Giám sát tự động thẩm thấu dưới mức | S |
| Kiểm tra dấu xấu | S |
| Kiểm tra chiều cao | S |
| AOI phản hồi | Phản hồi khối lượng phân phối | S |
| Phản hồi xử lý ảnh | S |
| Phản hồi đo chiều cao | S |
| Làm sạch kim | Kiểu thổi khí | S |
| Loại chân không | S |
| Xả vật liệu | S |
| Cân điện tử | Sự chính xác | 0,1mg / 0,01mg |
| Nhận xét | LỰA CHỌN |
| Bộ phận làm nóng (trước/chính/sau) | LỰA CHỌN |
| Khí nén | 0,4-0,6 Mpa |
| Quyền lực | AC200V,3φ,20A |
| Kích thước | 1300*1100*1380mm |
| Cân nặng | 850kg |
* I.C.T vẫn tiếp tục cải tiến chất lượng và hiệu suất, các thông số kỹ thuật và hình thức có thể được cập nhật mà không cần thông báo cụ thể.
| PCBA Danh sách thiết bị dây chuyền sơn
Máy hoạt động trong dây chuyền sản xuất phân phối và phủ đầy đủ của I.C.T. Các thiết bị liên quan bao gồm máy phủ phù hợp, lò sấy khô (UV/IR), băng tải PCB, hệ thống kiểm tra AOI và hệ thống tháo dỡ. Keo, kem hàn và lớp lót được bôi chính xác bằng bộ phân phối, máy phủ bảo vệ các bề mặt PCB rộng hơn và lò xử lý sẽ hoàn thiện vật liệu. AOI xác minh kết quả, việc tách bảng sẽ tách các bảng đã hoàn thiện. Cùng với nhau, các thiết bị này tạo ra một quy trình sản xuất liền mạch cho các hoạt động SMT PCB có độ chính xác cao.
| Tên sản phẩm | Mục đích trong dây chuyền sơn PCBA |
Máy phủ | Áp dụng lớp phủ bảo vệ chính xác cho bảng mạch để bảo vệ chống bụi, chống thấm nước và chống cháy nổ. |
Curing lò nướng | Làm cứng lớp phủ bằng tia hồng ngoại hoặc tia UV, đảm bảo độ bền và khả năng bảo vệ mạnh mẽ. |
Băng tải | Vận chuyển các bảng mạch một cách trơn tru qua dây chuyền phủ để xử lý hiệu quả. |
Bộ tải và unloader | Cung cấp và lưu trữ PCB cho dây chuyền sản xuất, đảm bảo đầu vào và đầu ra thông suốt. |
| Lớp phủ phù hợp AOI | Kiểm tra chất lượng lớp phủ và phát hiện các khuyết tật để đảm bảo tiêu chuẩn cao. |
