T420
I.C.T
smt pcb metal coating machines
| Số: | |
|---|---|

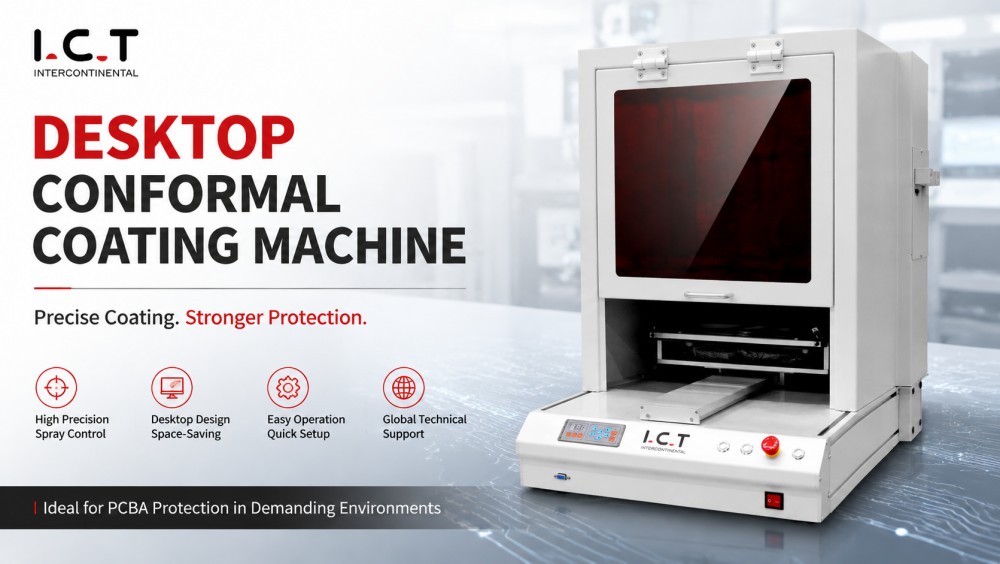

Máy phủ phù hợp dành cho máy tính để bàn SMT PCBA được thiết kế để phủ lớp phủ theo lô nhỏ hoặc nguyên mẫu PCB với độ chính xác cao. Chuyển động ba trục cho phép ứng dụng có chọn lọc trên các PCB một mặt hoặc hai mặt. Nó chứa các kích thước bảng 50×50 đến 400×400mm với chiều cao lên tới 80mm. Hệ thống bao gồm bình làm sạch vật liệu 10L và bình làm sạch 2L và van phun có thể điều chỉnh. Người vận hành có thể lập trình điểm, đường, vòng tròn, vòng cung và đường cong. Thay đổi sản phẩm nhanh chóng và giao diện trực quan khiến nó trở nên lý tưởng cho sản xuất ngoại tuyến, dây chuyền thí điểm nhỏ và môi trường phòng thí nghiệm, đảm bảo kết quả phủ phù hợp đồng nhất và có thể lặp lại.

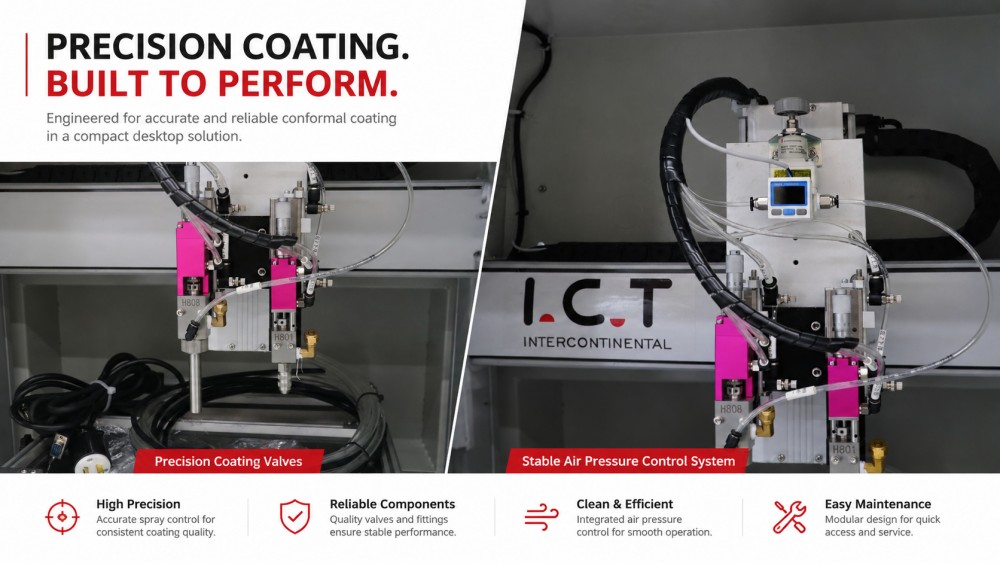

Robot ba trục áp dụng lớp phủ có độ lặp lại cao trên các PCB phức tạp. Van có thể điều chỉnh xử lý nhiều độ nhớt, bao gồm cả chất kết dính UV và epoxy. Phát hiện chiều cao và nhận dạng cạnh đảm bảo độ bao phủ đồng đều đồng thời ngăn ngừa tình trạng phun quá mức. Hỗ trợ bảng một mặt và hai mặt. Tính năng này đảm bảo chất lượng lớp phủ ổn định cho sản xuất nguyên mẫu, phòng thí nghiệm và sản xuất lô nhỏ SMT PCBA.
Băng tải và thiết bị cố định để bàn nhỏ gọn giúp ổn định tấm ván trong quá trình phủ. Động cơ bước đảm bảo chuyển động chính xác. Thiết bị thay đổi nhanh giảm thiểu thời gian ngừng hoạt động khi chuyển bảng. Bố cục máy tính để bàn lý tưởng cho các phòng thí nghiệm kỹ thuật, sản xuất thử nghiệm hoặc lớp phủ SMT PCB quy mô nhỏ. Hệ thống ngăn chặn sự sai lệch và đảm bảo độ phủ đồng đều trên nhiều kích thước và độ dày bảng khác nhau trong khi vẫn duy trì hiệu quả cao.
Cung cấp nguyên liệu bao gồm bình chính 10L và bình làm sạch 2L với áp suất không khí điều chỉnh 4,5–6 Kg/cm2. Lập trình hộp giảng dạy cho phép xác định đường dẫn và điều chỉnh khối lượng lớp phủ. Chu trình làm sạch độc lập làm giảm ô nhiễm. Dòng vật liệu được kiểm soát đảm bảo độ dày lớp phủ phù hợp. Lập trình linh hoạt phù hợp với nhiều bố cục PCB, đảm bảo kết quả có thể lặp lại trong môi trường sản xuất ngoại tuyến hoặc hàng loạt nhỏ.
| Mục | I.C.T-T420 |
|---|---|
| Số van | Van phun 1 cái, van chính xác 1 cái |
| Số trục | 3 trục (X, Y, Z) |
| PCB Kích thước | 50×50 ~ 400×400 mm |
| PCB Độ dày | 0,4 ~ 6 mm |
| PCB Warpage | <1% |
| Hệ thống trình điều khiển | Động cơ bước |
| Khối lượng vật liệu | Xô keo 1×10L + xô vệ sinh 1×2L |
| Tối đa. Tốc độ | 400 mm/giây |
| Tối đa. Chiều cao thành phần | 80 mm |
| Chiều rộng phun hình dạng quạt | 5 ~ 8 mm |
| Đường kính phun nhỏ nhất | 5 mm |
| Độ chính xác lặp lại | ±0,1 mm |
| Chuyển đổi sản phẩm | <8 phút |
| Kiểm tra ánh sáng | Đèn UV |
| Áp suất không khí | 4,5 ~ 6 kg/cm2 |
| Cung cấp điện | AC220V±10%, 50/60Hz, 500W (Tùy chọn: 110V) |
| Phương pháp kiểm soát | Tay cầm điều khiển |
| Kích thước (L×W×H) | 800×900×900mm |
| Cân nặng | Xấp xỉ. 50 kg |
*I.C.Ttiếp tục hoạt động dựa trên chất lượng và hiệu suất, thông số kỹ thuật và ngoại hình có thể được cập nhật mà không cần thông báo cụ thể.
Máy phủ trên máy tính để bàn tích hợp với các dây chuyền SMT/DIP đầy đủ I.C.T bao gồm hệ thống gắp và đặt, hàn chọn lọc, AOI và hệ thống tách lớp. Tầm nhìn CCD nội tuyến giám sát chất lượng lớp phủ. Kết hợp lại, các hệ thống này sẽ tối ưu hóa công suất, giảm thiểu việc làm lại và duy trì phạm vi phủ phủ đồng nhất cho các cụm PCBA và LED. Lý tưởng cho các phòng thí nghiệm, dây chuyền thử nghiệm và sản xuất SMT lô nhỏ.
| Tên sản phẩm | Mục đích trong dây chuyền sơn PCBA |
|---|---|
Áp dụng lớp phủ bảo vệ chính xác cho bảng mạch để bảo vệ chống bụi, chống thấm nước và chống cháy nổ. | |
Làm cứng lớp phủ bằng tia hồng ngoại hoặc tia UV, đảm bảo độ bền và khả năng bảo vệ mạnh mẽ. | |
Vận chuyển các bảng mạch một cách trơn tru qua dây chuyền phủ để xử lý hiệu quả. | |
Cung cấp và lưu trữ PCB cho dây chuyền sản xuất, đảm bảo đầu vào và đầu ra thông suốt. | |
| Lớp phủ phù hợp AOI | Kiểm tra chất lượng lớp phủ và phát hiện các khuyết tật để đảm bảo tiêu chuẩn cao. |
Vào tháng 12 năm 2025, I.C.T đã giao ba dây chuyền sản xuất—SMT, DIP và Lớp phủ—cho một nhà sản xuất thiết bị điện tử ô tô của Ả Rập Xê Út. Các kỹ sư xử lý việc cài đặt, hiệu chuẩn và đào tạo người vận hành. Khách hàng trước đây đã đến thăm I.C.T vào tháng 6 năm 2025 để kiểm tra thiết bị và quy trình sản xuất. Sau khi vận hành thử, các kỹ sư đã nhận được chứng chỉ danh dự công nhận dịch vụ chuyên nghiệp và độ tin cậy của giải pháp dây chuyền SMT, DIP và lớp phủ hoàn chỉnh cho một nhà máy ODM mới có khả năng R&D, thiết kế và sản xuất.
I.C.T cung cấp hỗ trợ toàn diện cho các hoạt động SMT, DIP và lớp phủ. Đánh giá trước khi giao hàng bao gồm PCB loại, vật liệu phủ, công suất và bố cục. Sau khi giao hàng, các kỹ sư sẽ cung cấp dịch vụ lắp đặt, vận hành, đào tạo người vận hành, bảo trì và tối ưu hóa quy trình. Máy phủ để bàn được tích hợp vào quy trình lắp ráp hoàn chỉnh, đảm bảo chất lượng lớp phủ có thể lặp lại. Các cơ sở mới nhận được hướng dẫn từ khâu bố trí đến sản xuất thử nghiệm, trong khi các dây chuyền hiện có có được quy trình làm việc được tối ưu hóa và hoạt động ổn định.
Khách hàng đánh giá cao I.C.T vì có hướng dẫn rõ ràng, hỗ trợ thực hành và phản hồi nhanh chóng. Các kỹ sư hướng dẫn người vận hành giảm lỗi và cải thiện thông lượng. Bao bì đảm bảo giao hàng an toàn. Các thắc mắc về kỹ thuật trong quá trình lắp đặt và sản xuất đều được giải quyết kịp thời. Khách hàng tin tưởng I.C.T trong việc tung ra các dòng sản phẩm SMT, DIP và lớp phủ mới đồng thời đạt được lớp phủ PCBA đồng nhất, có thể lặp lại trong sản xuất ngoại tuyến hoặc sản xuất hàng loạt nhỏ.
Máy phủ phù hợp dành cho máy tính để bàn được chứng nhận CE và ISO 9001. Quản lý chất lượng bao gồm kiểm tra thành phần, xác minh lắp ráp, kiểm tra chức năng, xem xét đóng gói, theo dõi lô hàng, lắp đặt và dịch vụ sau bán hàng. Các tiêu chuẩn này đảm bảo lớp phủ phù hợp chất lượng cao, có thể tái tạo cho sản xuất hàng loạt nhỏ và nguyên mẫu PCBA, bao gồm lớp phủ chọn lọc của LED và mô-đun điện tử.
I.C.T cung cấp các giải pháp chìa khóa trao tay cho SMT, DIP, lớp phủ, phân phối, lắp ráp, robot và nhà máy thông minh. Các nhóm R&D, sản xuất, kỹ thuật, bán hàng và dịch vụ nội bộ hướng dẫn khách hàng từ khâu lập kế hoạch đến sản xuất ổn định. Các dự án toàn cầu bao gồm cung cấp thiết bị, lắp đặt, đào tạo và tối ưu hóa quy trình. I.C.T xây dựng các cơ sở mới từ 0 lên 1 và nâng cấp các dây chuyền hiện có từ 1 lên 10, cung cấp các giải pháp phủ phù hợp PCBA có thể mở rộng, chính xác và đáng tin cậy.
