I.C.T-310P
I.C.T
Inline Label Sticker
| Số: | |
|---|---|
| SMT Tổng quan về Công cụ đếm nhãn

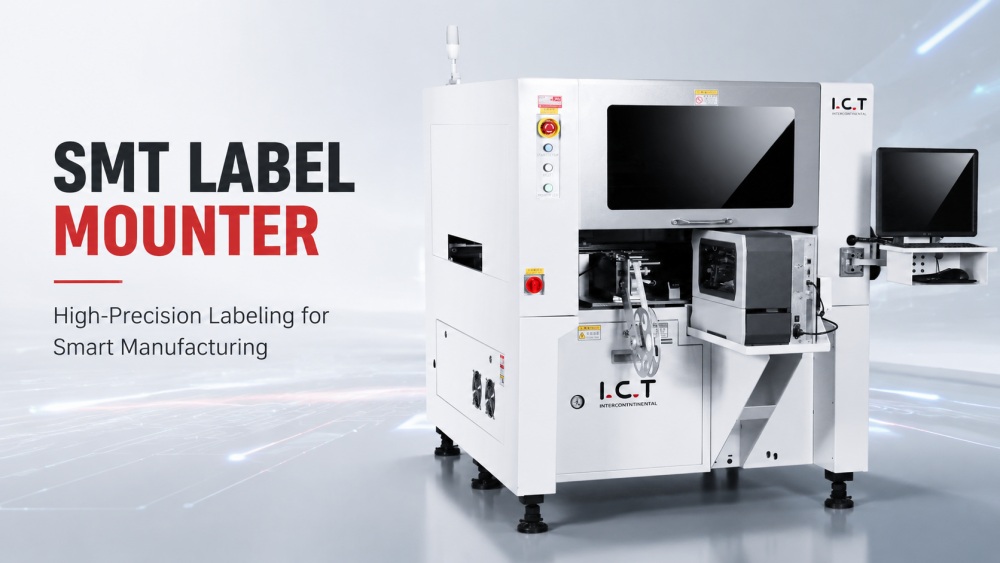

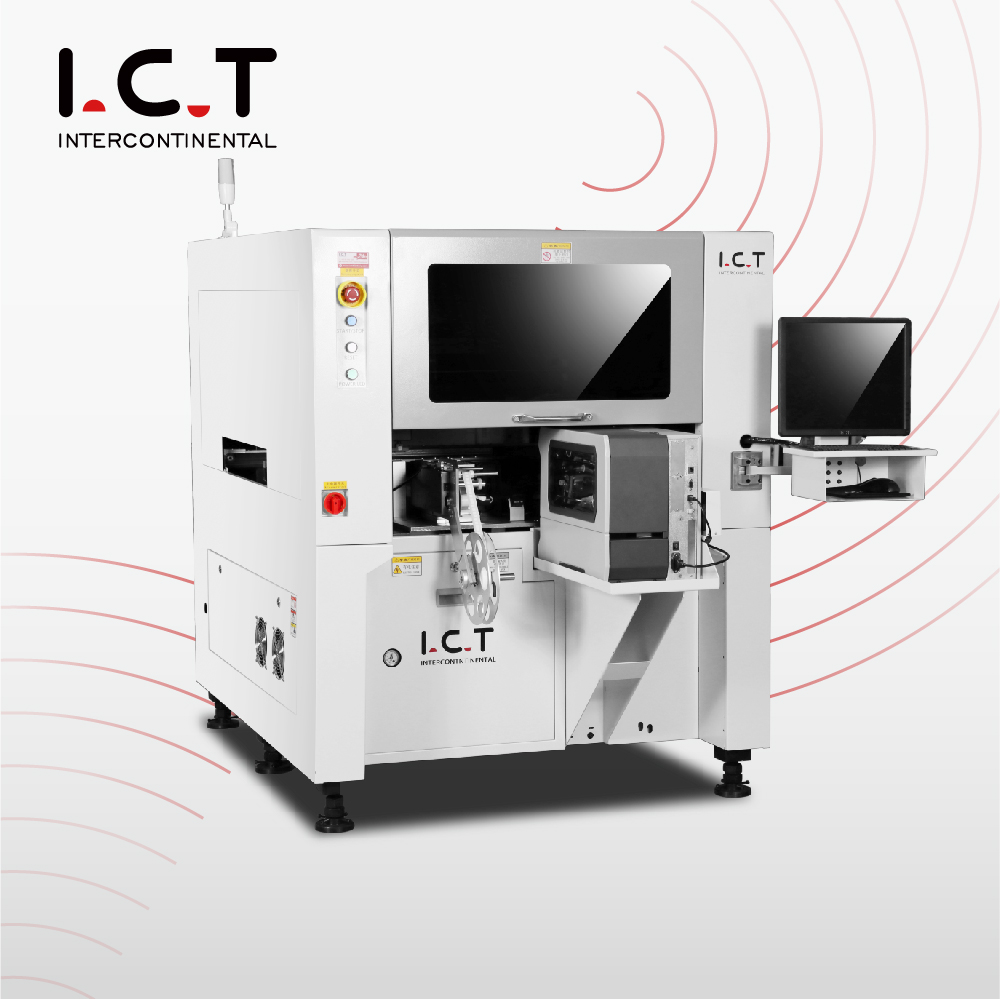

Công cụ đếm nhãn SMT đặt nhãn hiệu quả trên PCB với nhiều kích cỡ và loại khác nhau. Được thiết kế cho dây chuyền lắp ráp PCB khối lượng lớn, nó hỗ trợ nhiều vật liệu và độ dày nhãn. Máy có đầu đặt kép, phát hiện chân không độc lập và in mã vạch tùy chọn. I.C.T cung cấp hỗ trợ kỹ thuật đầy đủ, đảm bảo cài đặt và vận hành suôn sẻ trong môi trường sản xuất SMT. Khả năng tích hợp và thiết kế chính xác của nó cho phép kết nối liền mạch với các hệ thống MES, cải thiện khả năng truy xuất nguồn gốc và hiệu quả sản xuất trong quá trình sản xuất PCB.
| Tính năng của Công cụ đếm nhãn SMT

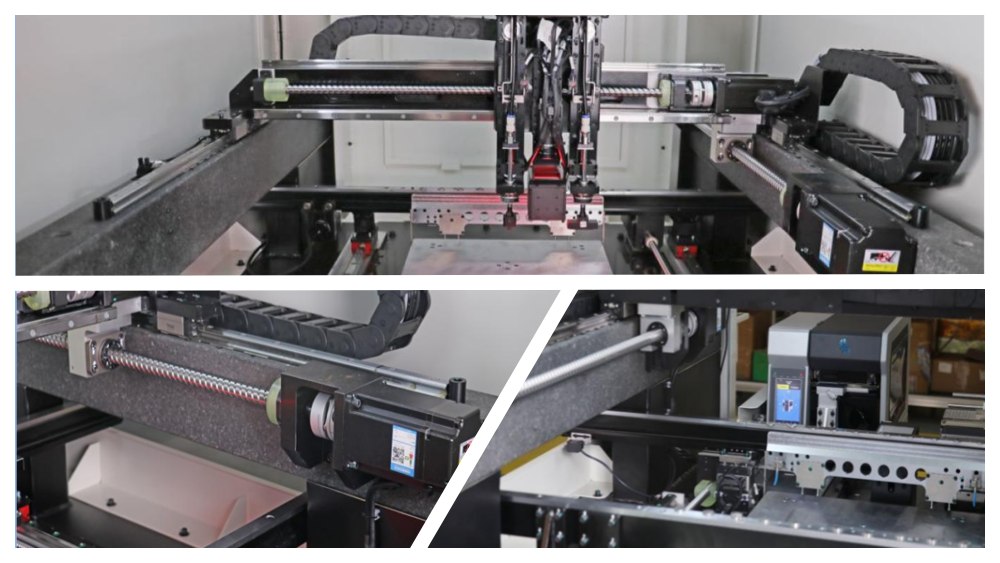

Khung thép tích hợp và đế bằng đá cẩm thạch mang lại sự ổn định về cấu trúc. Vít bi và ray dẫn hướng tuyến tính đảm bảo độ chính xác cao, trong khi động cơ servo nhập khẩu mang lại chuyển động nhanh và định vị lặp lại. Hệ thống treo cầu vòm tăng cường khả năng chịu lực, hỗ trợ vận hành tốc độ cao, lâu dài mà không bị lệch cơ học.

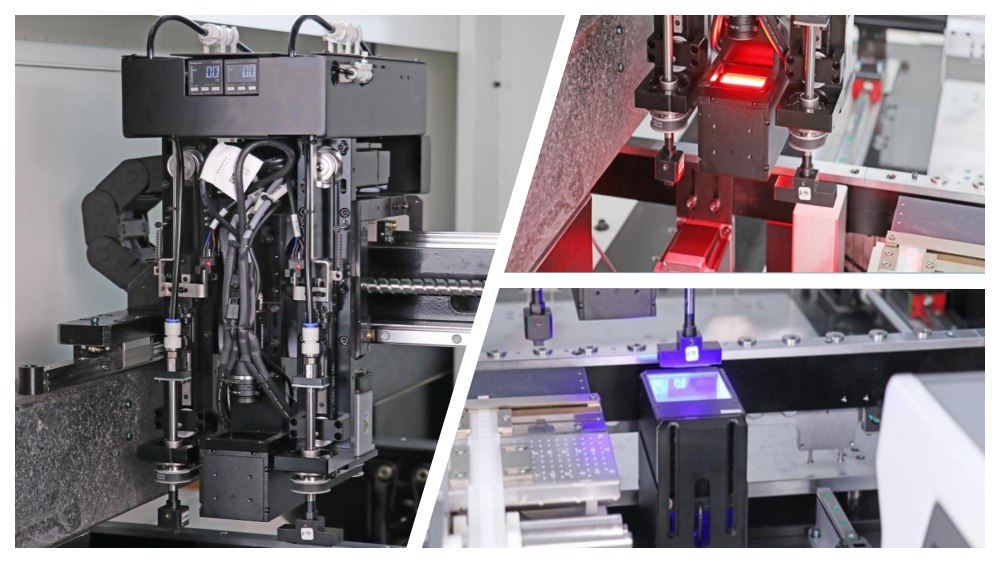

Hai đầu lắp nâng, hạ và xoay 360° độc lập. Các đường dẫn bóng nhập khẩu và định vị trực quan bằng camera bay và camera cố định đảm bảo độ chính xác nhất quán. Đèn đỏ và xanh cải thiện khả năng phát hiện nhãn. Thiết lập này cho phép đặt nhãn chính xác trên các thành phần và chiều cao PCB khác nhau, giảm thiểu lỗi và tăng thông lượng.

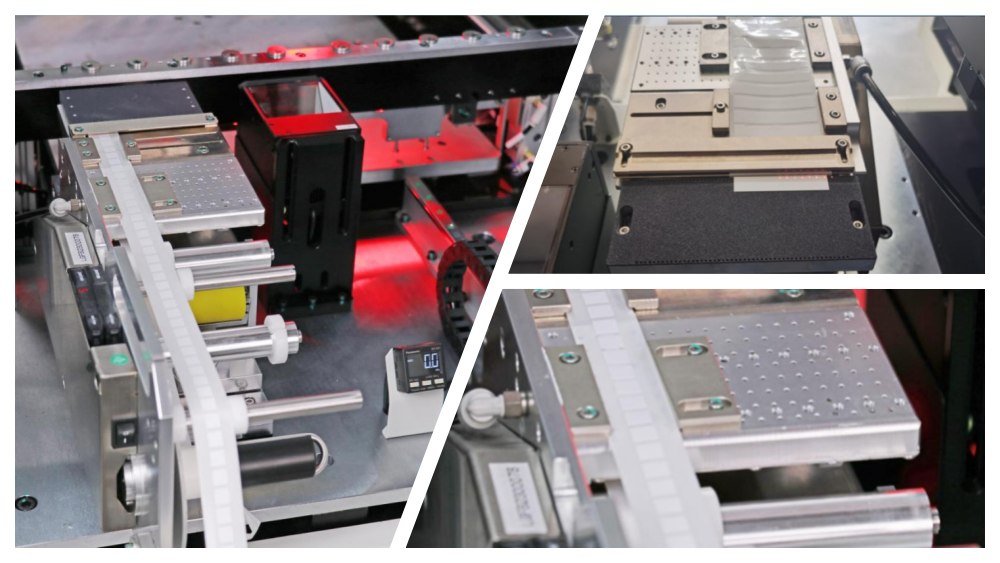

Hai máy cấp giấy thông minh bằng điện có thể xử lý nhiều kích thước nhãn khác nhau, từ 1,8×2,0 mm đến 100×40 mm. Thảm chống trượt ngăn ngừa lãng phí, trong khi cảm biến quang học đảm bảo phân phối nhãn chính xác. Các điều chỉnh đặc biệt phù hợp với các vật liệu phức tạp hoặc dễ vỡ, duy trì hiệu quả sản xuất và giảm thời gian ngừng hoạt động để nạp lại máy cấp liệu.

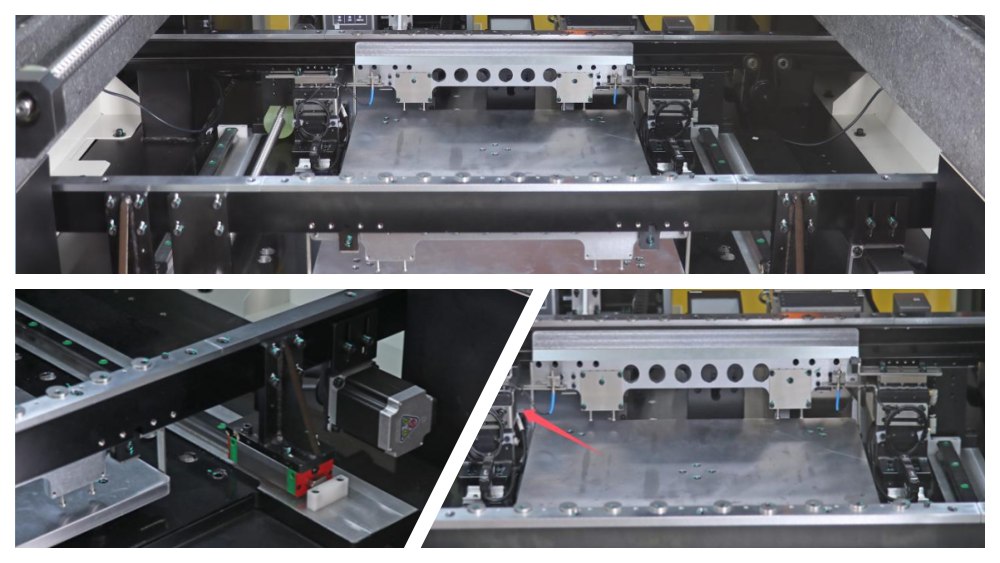

Tốc độ băng tải có thể điều chỉnh được và cho phép chuyển hướng PCB linh hoạt. Bộ chặn khí nén và cảm biến quang học đảm bảo vị trí dừng chính xác. Vít bi và ray trượt đồng bộ duy trì tính song song của đường ray, ngăn ngừa kẹt PCB và cho phép sản xuất liên tục suôn sẻ trong dây chuyền SMT.
| Đặc điểm kỹ thuật lò Reflow
| Số | Mục | I.C.T-310 | I.C.T-310D | I.C.T-310L |
|---|---|---|---|---|
| 1 | PCB Kích thước | 50×50mm ~ 340×280mm | 50×50mm ~ 400×350mm | 100×100mm ~ 600×500mm |
| 2 | PCB Độ dày | 1–6mm | 1–6mm | 1–6mm |
| 3 | Vị trí trung chuyển | 2 | 4 | 2 |
| 4 | Chiều rộng khay nạp | 105mm | 105mm | 105mm |
| 5 | Tốc độ lắp | 2500 chiếc / giờ | 4000 chiếc / giờ | 1300 chiếc/giờ |
| 6 | Kích thước nhãn | Khay nạp nhãn: 2×2 ~ 100×40mm (Máy in mã vạch tùy chọn: 13×13 ~ 100×40mm) | Như nhau | Như nhau |
| 7 | Độ dày nhãn | 0,05–0,3mm | 0,05–0,3mm | 0,05–0,3mm |
| 8 | Ghi nhãn chính xác | ± 0,05mm | ± 0,05mm | ± 0,05mm |
| 9 | Góc ghi nhãn | 360° | 360° | 360° |
| 10 | vòi phun | 2 | 2 | 2 |
| 11 | Vòi hút chân không | Bơm chân không | Bơm chân không | Bơm chân không |
| 12 | PCB chiều cao an toàn | Đỉnh: <25mm; Đáy: <25mm | Đỉnh: <25mm; Đáy: <25mm | Đỉnh: <25mm; Đáy: <25mm |
| 13 | Chiều cao chuyển | 900 ± 20 mm | 900 ± 20 mm | 900 ± 20 mm |
| 14 | Định vị chính xác | ± 0,025mm | ± 0,025mm | ± 0,025mm |
| 15 | Độ chính xác lặp lại | ± 0,005mm | ± 0,005mm | ± 0,005mm |
| 16 | khoảnh khắc gắn kết | Tối đa 3Kg | Tối đa 3Kg | Tối đa 3Kg |
| 17 | Phương pháp định vị | CCD + Dấu | CCD + Dấu | CCD + Dấu |
| 18 | Băng tải Tốc độ | 50 ~ 600mm/phút | 50 ~ 600mm/phút | 50 ~ 600mm/phút |
| 19 | Phương pháp tước | Phát hiện sợi quang + điều khiển phần mềm | Như nhau | Như nhau |
| 20 | Phát hiện lực hút | Kiểm tra chân không, kiểm tra tiêu chuẩn thả | Như nhau | Như nhau |
| 21 | Chiều rộng đường sắt | Điều chỉnh tự động | Điều chỉnh tự động | Điều chỉnh tự động |
| 22 | Chế độ điều khiển | PC + Bảng điều khiển công nghiệp | PC + Bảng điều khiển công nghiệp | PC + Bảng điều khiển công nghiệp |
| 23 | Giao diện MES | Giao diện mạng dự trữ | Giao diện mạng dự trữ | Giao diện mạng dự trữ |
| 24 | Quyền lực | AC220V/50Hz, 1KVA | AC220V/50Hz, 1.5KVA | AC220V/50Hz, 1.5KVA |
| 25 | Kích thước | L1096×W1130×H1426mm | L1074×W1590×H1440mm | L1250×W1610×H1530mm |
| 26 | Cân nặng | 800Kg | 1300Kg | 1400Kg |
| 27 | Áp suất không khí | 0,5–0,6Mpa | 0,5–0,6Mpa | 0,5–0,6Mpa |
| SMT Danh sách thiết bị đường dây
I.C.T cung cấp các giải pháp SMT toàn diện bao gồm máy xúc lật PCB, máy in stencil, máy gắp và đặt, SPI, AOI, lò phản xạ Lyra và hệ thống xử lý PCB. Công cụ đếm nhãn SMT tích hợp liền mạch, cải thiện khả năng truy xuất nguồn gốc và hiệu quả ghi nhãn. Các giải pháp của chúng tôi hỗ trợ các cụm lắp ráp PCB phức tạp dành cho máy tính, SSD và mô-đun bộ nhớ, đảm bảo đầu ra chất lượng cao trong môi trường sản xuất số lượng lớn.
| Video thành công của khách hàng
I.C.T kỹ sư đã giao và vận hành toàn bộ dây chuyền SMT và DIP tại một nhà máy điện tử lớn ở Uzbekistan. Cơ sở này sản xuất bo mạch chủ máy tính, ổ SSD và các sản phẩm bộ nhớ. Từ thiết lập ban đầu đến thử nghiệm, I.C.T đã cung cấp dịch vụ hỗ trợ kỹ thuật, lập trình và khắc phục sự cố tại chỗ. Khách hàng khen ngợi khả năng phản hồi nhanh, độ tin cậy của thiết bị và dịch vụ chuyên nghiệp của I.C.T. Dòng SMT bao gồm máy in stencil I.C.T-5151, bốn máy SMT, lò phản xạ Lyra, hệ thống xử lý SPI, AOI và PCB. Dòng DIP có tính năng chèn thủ công, chèn tùy chỉnh JUKI, hàn sóng Acrab350 và tích hợp băng tải.
| Đào tạo & Hỗ trợ Chuyên nghiệp
I.C.T cung cấp chương trình đào tạo, hiệu chỉnh và cài đặt tại chỗ cho Máy dán nhãn SMT. Các kỹ sư của chúng tôi đảm bảo việc vận hành suôn sẻ và cung cấp hướng dẫn vận hành cho các nhóm nhà máy. Hỗ trợ kỹ thuật bao gồm tích hợp MES, bảo trì và khắc phục sự cố. Dịch vụ phản hồi nhanh và tài liệu chi tiết giúp khách hàng duy trì thời gian hoạt động cao, giảm thiểu rủi ro sản xuất và đảm bảo ghi nhãn chính xác cho tất cả các loại PCB.
| Khen ngợi khách hàng
Khách hàng liên tục khen ngợi các kỹ sư I.C.T về tính chuyên nghiệp, khả năng phản hồi nhanh và hướng dẫn rõ ràng. Độ chính xác và độ tin cậy của Máy đếm nhãn SMT cũng như việc đóng gói an toàn và giao hàng kịp thời được đánh giá cao. Khách hàng nêu bật khả năng giải quyết vấn đề nhanh chóng, tích hợp dễ dàng và đóng góp tổng thể giúp dây chuyền SMT vận hành suôn sẻ, khẳng định niềm tin vào các giải pháp I.C.T và dịch vụ xuất sắc.
| Chứng nhận của chúng tôi
I.C.T sản phẩm đáp ứng các tiêu chuẩn CE, RoHS và ISO9001. Công cụ ghi nhãn SMT cũng bao gồm các tính năng được cấp bằng sáng chế để ghi nhãn đáng tin cậy. Tuân thủ đảm bảo an toàn, bảo vệ môi trường và sản xuất chất lượng cao. Khách hàng có thể tin cậy vào các máy được chứng nhận đầy đủ cho các hoạt động lắp ráp quan trọng PCB, được hỗ trợ bởi hệ thống quản lý chất lượng nghiêm ngặt của I.C.T.
| Về chúng tôi và nhà máy
I.C.T thiết kế, sản xuất và cung cấp thiết bị SMT tiên tiến trên toàn thế giới. Với đội ngũ đang phát triển và nhiều thập kỷ kinh nghiệm, chúng tôi phục vụ hàng trăm khách hàng trên nhiều quốc gia. Nhà máy của chúng tôi duy trì các quy trình kiểm tra nghiêm ngặt, đảm bảo mọi sản phẩm đều đạt tiêu chuẩn chất lượng cao. Từ R&D đến hỗ trợ sản xuất và kỹ thuật, I.C.T cung cấp các giải pháp toàn diện, tích hợp thiết bị, đào tạo và dịch vụ hậu mãi cho dây chuyền lắp ráp PCB hiệu quả và đáng tin cậy.
