Bạn sử dụng AOI trong PCB Sản xuất để đảm bảo các bảng mạch in của bạn được thực hiện tốt và hoạt động đúng. AOI là viết tắt của kiểm tra quang học tự động. Nó sử dụng máy ảnh đặc biệt và các chương trình máy tính để tìm sự cố trong quá trình kiểm tra. Các nghiên cứu cho thấy AOI có thể cắt giảm các lỗi trong PCB Tạo ra tới 40%. Nó cũng có thể tìm thấy vấn đề hơn 95% thời gian. Điều này giúp bạn có được bảng tốt hơn, cần ít sửa chữa hơn và hoàn thành công việc nhanh hơn. { [T19]} SMT AOI máy , giống như máy kiểm tra AOI , là một ví dụ thực. Nó cho thấy cách AOI giúp tạo ra các bảng tốt hơn và tăng tốc công việc trên đường dây.
· AOI sử dụng máy ảnh và phần mềm để tìm sự cố trên bảng mạch in nhanh. Nó giúp bắt những sai lầm sớm.
· Nó làm cho chất lượng tốt hơn bằng cách tìm những thứ như thiếu các bộ phận, khớp hàn xấu và thiệt hại bề mặt. Nó là đúng hơn 95% thời gian.
· Sử dụng AOI tiết kiệm tiền bằng cách cắt giảm việc làm lại, lãng phí và chi phí lao động. Nó thường trả tiền cho chính nó trong 14 đến 18 tháng.
· AOI làm cho sản xuất nhanh hơn bằng cách kiểm tra hàng trăm hoặc hàng ngàn bảng mỗi giờ. Điều này nhanh hơn nhiều so với kiểm tra bằng tay.
· Các quy tắc sau như IPC-A-610 với AOI xây dựng niềm tin. Nó cũng đảm bảo bảng luôn có chất lượng cao.
· Nâng cao AOI có các tính năng như hình ảnh 3D và học máy. Những điều này giúp tìm thấy nhiều vấn đề hơn và xử lý những thách thức mới.
· AOI hoạt động tốt nhất khi được sử dụng với các thử nghiệm khác như X-quang và kiểm tra trong mạch. Điều này cho một kiểm tra đầy đủ của bảng.
· Thực hiện bảo trì thường xuyên, có các quy tắc kiểm tra rõ ràng và các nhà khai thác đào tạo làm cho AOI hoạt động tốt hơn và cho kết quả tốt hơn.
Bạn sử dụng AOI trong sản xuất PCB để kiểm tra bảng của bạn để biết các vấn đề . AOI là viết tắt của kiểm tra quang học tự động. Công nghệ này sử dụng máy ảnh và đèn đặc biệt để chụp ảnh rõ ràng về bảng mạch in của bạn. Sau đó, hệ thống sử dụng các chương trình máy tính để tìm kiếm các lỗi bằng cách so sánh các hình ảnh với một ví dụ hoàn hảo, được gọi là bảng 'Golden. Một số máy AOI nâng cao, như I.C.T-AI-5146 , sử dụng máy ảnh học tập sâu và độ phân giải cao để tìm ra các khuyết tật nhỏ. Các máy này cũng có thể sử dụng hình ảnh 3D để kiểm tra chiều cao của các mối hàn và các thành phần , đảm bảo mọi thứ đều ở đúng vị trí.
Dưới đây là các bước chính AOI theo sau sản xuất PCB:
1. Máy.
2. Máy ảnh chụp những bức ảnh chất lượng cao trên bề mặt của bảng.
3. Hệ thống sử dụng phần mềm để so sánh những hình ảnh này với một bảng hoàn hảo.
4. Nó tìm thấy và đánh dấu bất kỳ khiếm khuyết nào, chẳng hạn như các bộ phận bị thiếu hoặc khớp hàn xấu.
5. Máy ghi nhật ký các lỗi và tạo báo cáo cho bạn.
AOI Trong sản xuất PCB giúp bạn bắt gặp sự cố sớm , vì vậy bạn có thể sửa chúng trước khi các bảng chuyển sang bước tiếp theo.
Bạn sử dụng AOI để đảm bảo bảng của bạn đáp ứng các tiêu chuẩn chất lượng. Mục tiêu chính là tìm những khiếm khuyết có thể khiến hội đồng quản trị thất bại. AOI có thể phát hiện ra các vấn đề như quá nhiều hoặc quá ít hàn, cầu hàn và các bộ phận bị mất hoặc bị vẹo . Nó cũng kiểm tra các vết trầy xước, vết bẩn và các vấn đề bề mặt khác. Khi AOI tìm thấy một khiếm khuyết, nó ghi lại thông tin và thậm chí có thể xóa bảng xấu khỏi dòng. Điều này giúp bạn theo dõi các vấn đề phổ biến và cải thiện quá trình của bạn.
AOI trong sản xuất PCB cung cấp cho bạn phản hồi ngay lập tức. Bạn có thể sửa lỗi nhanh chóng và tránh mắc lỗi tương tự một lần nữa. Điều này giữ cho hội đồng của bạn đáng tin cậy và giúp bảo vệ danh tiếng của công ty bạn. AOI cũng hỗ trợ sản xuất hàng loạt bằng cách đảm bảo mọi bảng đáp ứng cùng một tiêu chuẩn cao. Bạn có thể tin rằng bảng của bạn sẽ hoạt động như mong đợi khi bạn sử dụng AOI.
Công nghệ Mount Surface (SMT) là một cách phổ biến để xây dựng các bảng mạch. AOI đóng một vai trò lớn trong tập hợp SMT. Bạn sử dụng AOI để kiểm tra xem mỗi phần nhỏ có đúng vị trí không và các khớp hàn rất mạnh . AOI có thể tìm thấy các thành phần bị thiếu, xoay hoặc đặt sai. Nó cũng kiểm tra các vấn đề hàn như khớp lạnh hoặc cầu. Một số hệ thống AOI, chẳng hạn như I.C.T- AI-5146 , sử dụng hình ảnh 3D và thuật toán thông minh để kiểm tra bảng nhanh chóng và chính xác.
AOI trong sản xuất PCB giúp bạn bắt lỗi trong quá trình lắp ráp SMT. Bạn nhận được phản hồi thời gian thực, để bạn có thể khắc phục sự cố ngay lập tức. Điều này làm giảm chất thải và tiết kiệm tiền. AOI cũng giúp bạn giữ cho dây chuyền sản xuất của bạn hoạt động trơn tru. Khi bạn sử dụng kiểm tra kiểm tra quang học tự động, bạn đảm bảo bảng của bạn được xây dựng ngay lần đầu tiên.
Mẹo: Sử dụng AOI trong dây chuyền lắp ráp SMT của bạn có thể tăng chất lượng sản phẩm của bạn và giảm chi phí của bạn.
Bạn muốn bảng mạch in của bạn hoạt động tốt. Kiểm tra quang học tự động là một công cụ mạnh mẽ để kiểm tra chất lượng. Công nghệ này sử dụng camera có độ phân giải cao và phần mềm thông minh . Nó kiểm tra mọi bảng và so sánh nó với một bảng hoàn hảo. AOI có thể tìm thấy những vấn đề nhỏ. Bạn có thể thấy các vấn đề như thiếu các bộ phận, cầu hàn hoặc các bộ phận không ở đúng nơi ngay lập tức.
· AOI sử dụng máy ảnh và chương trình máy tính để xem bảng của bạn.
· Nó tìm thấy các vấn đề như lỗi phân cực, mạch mở hoặc ngắn và các phần bị thiếu hoặc sai.
· Tự động hóa lấy đi những sai lầm mà mọi người có thể mắc phải và giữ kiểm tra giống nhau cho mỗi bảng.
· AOI có thể kiểm tra hàng ngàn phần mỗi phút, nhanh hơn nhiều so với mọi người.
· Tìm vấn đề sớm ngăn chúng lan truyền, vì vậy bạn có ít chất thải hơn và ít sửa chữa để làm.
Những cách kiểm tra cũ sử dụng người. Mọi người có thể cảm thấy mệt mỏi và bỏ lỡ những vấn đề nhỏ. AOI cung cấp cho bạn kiểm tra chất lượng ổn định và giúp bạn đạt được tiêu chuẩn cao cho mỗi bảng. Bạn cũng nhận được các báo cáo chi tiết , vì vậy bạn có thể thấy vấn đề xảy ra và làm cho mọi thứ tốt hơn. Điều này giúp bạn xây dựng niềm tin với khách hàng của bạn và giữ tên tốt của bạn.
Kiểm tra quang học tự động giúp bạn tiết kiệm tiền theo nhiều cách. Khi bạn tìm thấy vấn đề sớm, bạn chi tiêu ít hơn cho việc sửa chữa và lãng phí. AOI Hệ thống giảm chi phí lao động của bạn vì máy làm việc nhanh hơn và tốt hơn so với mọi người. Bạn cũng có ít bảng hơn để sửa hoặc vứt bỏ.
Khía cạnh tiết kiệm chi phí | Báo cáo tiết kiệm / tác động | Giải thích / Bối cảnh |
Làm lại tiết kiệm lao động | $ 12.400 hàng tháng | Năng suất đầu tiên đã tăng từ 82% lên 96% với AOI và kiểm soát quá trình |
Tiết kiệm chi phí lại cho các đơn đặt hàng | $ 18.000+ trên các đơn đặt hàng 1.000 đơn vị | Tỷ lệ làm lại giảm từ 8% xuống 1,2% bằng cách sử dụng AOI-Cổng chất lượng dựa trên |
Khung thời gian ROI | 14-18 tháng | Hầu hết các công ty cỡ trung bình lấy lại tiền của họ trong thời gian này bằng cách sử dụng AOI |
Chi phí kiểm tra trên mỗi đơn vị giảm | Từ 0,15 đô la đến 0,04 đô la mỗi đơn vị | Tự động hóa tiết kiệm $ 1,100 mỗi năm trên 10.000 đơn vị |
Sản xuất Tăng sử dụng | Tăng 67% | Sản xuất tự động 24/7 làm cho nhiều bảng hơn và thời gian nhanh hơn |
Bạn thấy tiết kiệm thực khi bạn sử dụng AOI. Kiểm tra kiểm tra quang học tự động làm giảm chi phí cho mỗi bảng và giúp bạn lấy lại tiền trong khoảng một năm rưỡi. Bạn cũng tránh những tổn thất lớn bằng cách tìm ra vấn đề trước khi hội đồng rời khỏi nhà máy của bạn. Điều này làm cho doanh nghiệp của bạn mạnh mẽ hơn và giúp bạn cạnh tranh.
Bạn cần làm việc nhanh trong sản xuất điện tử ngày hôm nay. AOI cung cấp cho bạn kiểm tra nhanh và giữ cho dòng của bạn di chuyển. Tự động hóa cho phép bạn kiểm tra nhiều bảng hơn trong thời gian ngắn hơn . Bạn có thể kiểm tra hàng trăm hoặc hàng ngàn bảng mỗi giờ.
Trước AOI, bạn chỉ có thể kiểm tra 20 đến 50 bảng mỗi giờ bằng tay. Với AOI, bạn có thể kiểm tra hàng trăm hoặc hàng ngàn. Số lượng vấn đề bị bỏ lỡ giảm 85%. Năng suất đầu tiên của bạn tăng từ 92% lên 98%. Chi phí để sửa chữa bảng giảm 60%. Bạn có thể lấy lại tiền của mình trong ít nhất tám tháng.
Kiểm tra quang học tự động hoạt động tốt với các máy khác. Bạn giữ chất lượng cao, ngay cả khi bạn làm việc nhanh hơn. Các hệ thống AOI mới sử dụng AI để phát hiện các bộ phận và vấn đề một cách nhanh chóng, vì vậy bạn dành ít thời gian hơn để thiết lập và nhiều thời gian hơn để tạo ra các bảng tốt. Điều này giúp bạn đáp ứng nhu cầu của khách hàng và giao hàng đúng hạn.
Mẹo: Khi bạn sử dụng AOI, bạn sẽ kiểm tra nhanh hơn, chất lượng tốt hơn và chi phí thấp hơn. Điều này giúp bạn đi trước trong các thiết bị điện tử.
Khi bạn tạo ra thiết bị điện tử, bạn phải tuân theo các quy tắc nghiêm ngặt. Những quy tắc này giúp sản phẩm của bạn đáp ứng các tiêu chuẩn cao. IPC-A-610 là một trong những quy tắc quan trọng nhất. Mọi người trên toàn thế giới sử dụng tiêu chuẩn này cho chất lượng lắp ráp điện tử. Nó cho bạn biết những gì cần kiểm tra trên bảng mạch in của bạn. IPC-A-610 đưa ra các quy tắc rõ ràng cho độ che phủ và độ dày của lớp phủ. Nó cũng nói rằng không nên có khuyết điểm. Bạn sử dụng kiểm tra quang học tự động để giúp tuân theo các quy tắc này mỗi lần.
Hệ thống kiểm tra quang học tự động tìm kiếm các vấn đề trên bảng của bạn. Các hệ thống này kiểm tra độ dày lớp phủ ở nhiều nơi. Họ cũng tìm kiếm quá mức và đảm bảo lớp phủ không chạm vào đầu nối hoặc điểm kiểm tra. AOI giúp bạn chứng minh các bảng của bạn đáp ứng các quy tắc IPC-A-610. Điều này là tốt cho sự đảm bảo chất lượng. Nó cũng giúp bạn tìm và khắc phục sự cố nếu chúng xảy ra.
Nhóm IPC hoạt động để làm cho công nghệ AOI tốt hơn. IPC hỗ trợ bằng cách sử dụng trí tuệ nhân tạo trong các hệ thống AOI . Điều này làm cho kiểm tra nhanh hơn và chính xác hơn. Một tờ giấy trắng IPC mới giải thích làm thế nào AI có thể giúp tìm ra khuyết điểm và giữ chất lượng cao. IPC chưa có quy tắc AOI mới. Nhưng nó đang làm việc trên một bộ quy tắc để sử dụng AI trong các cuộc kiểm tra.
Dưới đây là một số cách tiêu chuẩn ngành giúp bạn:
· Bạn nhận được các quy tắc rõ ràng cho những gì làm cho một bảng chất lượng cao.
· Bạn sử dụng AOI để kiểm tra mọi bảng theo cùng một cách, mọi lúc.
· Bạn giữ hồ sơ tốt để đảm bảo chất lượng và truy xuất nguồn gốc.
· Bạn luôn cập nhật công nghệ mới, như AI trong các hệ thống AOI.
Lưu ý: Khi bạn tuân theo các quy tắc như IPC-A-610, bạn sẽ xây dựng niềm tin với khách hàng. Bạn cho thấy bạn quan tâm đến chất lượng và sử dụng các công cụ tốt nhất để kiểm tra.
Tiêu chuẩn ngành giúp bạn tạo ra các sản phẩm tốt hơn. Khi bạn sử dụng kiểm tra quang học tự động và tuân theo các quy tắc này, bảng của bạn an toàn, đáng tin cậy và sẵn sàng cho thị trường.
Khi bạn biết làm thế nào một hệ thống AOI hoạt động, bạn sẽ thấy lý do tại sao nó quan trọng trong sản xuất PCB. Quá trình AOI sử dụng cả phần cứng và phần mềm để tìm thấy sự cố nhanh chóng và tốt. Hãy nhìn vào các phần và các bước chính.
Máy ảnh là phần quan trọng nhất của mỗi hệ thống AOI. Họ chụp ảnh rõ ràng về bảng mạch in của bạn. Một số hệ thống có một máy ảnh, nhưng những hệ thống khác sử dụng nhiều hơn cho chế độ xem 3D. Các máy ảnh có thể di chuyển để có được cái nhìn tốt nhất. Ống kính tốt và chuyển động cẩn thận giúp máy ảnh nhìn thấy những thứ nhỏ bé. Ví dụ: I.C.T- AI-5146 có camera 12 triệu pixel để phát hiện các khuyết tật nhỏ.

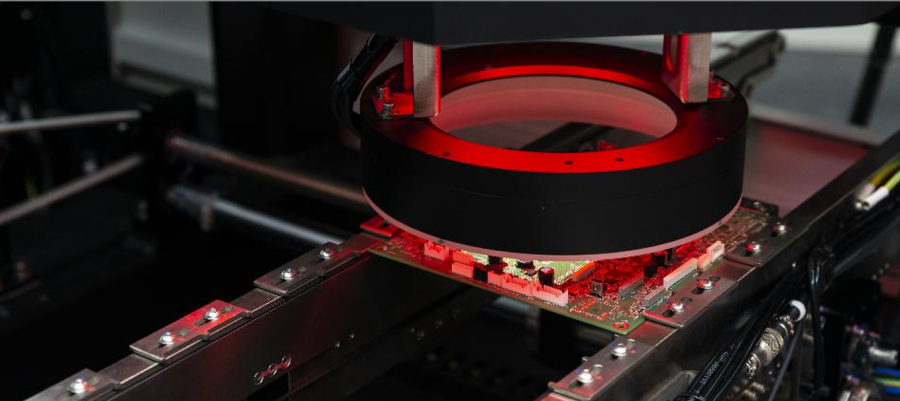

Ánh sáng rất quan trọng trong AOI. Đèn đặc biệt tỏa sáng từ các mặt khác nhau và trong các màu sắc khác nhau. Điều này giúp máy ảnh nhìn thấy tất cả các phần của bảng. Bạn có thể sử dụng ánh sáng trên cùng, bên hoặc đồng trục để hiển thị những thứ khác nhau. Đèn nhiều màu LED, như RGB và White , giúp bạn thấy các vấn đề với hàn hoặc các bộ phận. Ánh sáng tốt mà bạn có thể thay đổi cung cấp cho bạn hình ảnh rõ ràng mỗi lần.
Phần mềm trong một hệ thống AOI làm rất nhiều công việc. Nó chạy máy ảnh và đèn, sau đó kiểm tra hình ảnh. Phần mềm sử dụng các chương trình thông minh để so sánh những gì nó nhìn thấy với một bảng hoàn hảo. Một số hệ thống sử dụng kết hợp mẫu, tìm tính năng hoặc thậm chí học máy . I.C.T- AI-5146 sử dụng mạng thần kinh tích chập để tìm nhiều loại khuyết tật. Phần mềm cũng nói chuyện với các máy khác và giúp bạn xem và cải thiện công việc của bạn.
Mẹo: Phần mềm tốt làm cho hệ thống AOI của bạn thông minh hơn và giúp bạn tin tưởng vào kết quả.
Bạn bắt đầu quá trình AOI bằng cách chụp ảnh PCB. Các máy ảnh chụp ảnh với các đèn khác nhau. Bước này là nhanh chóng và chính xác. Hình ảnh rõ ràng cho thấy mọi chi tiết, từ các mối hàn nhỏ đến các phần nhỏ.
Sau khi chụp ảnh, phần mềm bắt đầu công việc của nó. Nó kiểm tra các hình ảnh mới đối với dữ liệu đã lưu hoặc các tệp thiết kế. Phần mềm tìm kiếm những thay đổi có thể có nghĩa là một vấn đề. Bạn có thể tìm thấy các bộ phận bị thiếu, cầu hàn hoặc trầy xước. Một số hệ thống sử dụng học máy để tốt hơn trong việc tìm kiếm vấn đề theo thời gian. Phần mềm đặt các lỗi thành các nhóm , vì vậy bạn có thể thấy những gì đã sai.
Khi phần mềm tìm thấy một vấn đề, nó viết nó xuống. Hệ thống có thể đánh dấu bảng, từ chối nó hoặc gửi nó cho một cái nhìn khác. Bạn nhận được báo cáo cho thấy nơi nào và những vấn đề là gì. Những báo cáo này giúp bạn sửa chữa mọi thứ nhanh chóng và làm cho công việc của bạn tốt hơn. I.C.T-AI-5146 thậm chí có thể gửi dữ liệu đến hệ thống thực hiện sản xuất của bạn để cập nhật thời gian thực.
Lưu ý: Báo cáo từ AOI giúp bạn nhìn thấy các mẫu và ngăn chặn các vấn đề trong tương lai.
Chọn đúng ánh sáng là rất quan trọng trong AOI. Kiểm tra khác nhau cần ánh sáng khác nhau. Đây là một cái nhìn nhanh về các loại phổ biến:
AOI Loại | Phương pháp chiếu sáng và hình ảnh | Kịch bản kiểm tra | Thuận lợi |
2d AOI | Hình ảnh từ trên xuống với ánh sáng tiêu chuẩn | Kiểm tra dòng sớm SMT cho các vấn đề bề mặt như hàn dán sai, lỗi phân cực | Hiệu quả về chi phí, nhanh chóng, phù hợp để kiểm tra đơn giản hơn |
3D AOI | Ánh sáng có cấu trúc và camera đa góc với ánh sáng đa góc | Phát hiện chiều cao thành phần, khối lượng, coplanarity; Xác định chất hàn không đủ, ghim nâng, warpage | Đo chiều sâu chính xác, phát hiện khiếm khuyết tốt hơn cho các cấu trúc phức tạp |
Bạn thường sử dụng nhiều loại ánh sáng cho kết quả tốt nhất. Ánh sáng T op là tốt để kiểm tra bề mặt. Ánh sáng phụ giúp bạn nhìn thấy chiều cao và phát hiện các vấn đề 3D. Đèn đồng trục và đèn vòng lấy đi bóng và hiển thị các khớp hàn. Đa góc và nhiều màu LED s cho phép bạn thay đổi ánh sáng cho mỗi công việc. Tốt, ngay cả ánh sáng cũng cung cấp cho bạn hình ảnh rõ ràng và giúp bạn tìm thấy nhiều vấn đề hơn.
Chú thích: Ánh sáng phù hợp trong hệ thống AOI của bạn giúp bạn nắm bắt nhiều vấn đề hơn và tạo ra các bảng tốt hơn.
Kiểm tra quang học tự động, hoặc AOI , rất quan trọng để tìm ra các vấn đề trong các tập hợp PCB. Bạn sử dụng AOI để phát hiện ra nhiều loại thất bại. Điều này giúp hội đồng quản trị của bạn giữ an toàn và làm việc tốt. Dưới đây là các loại lỗi chính AOI có thể tìm thấy.
Các vấn đề hàn là phổ biến trong các hội đồng PCB. Những vấn đề này có thể làm cho bảng của bạn ngừng hoạt động hoặc trở nên kém mạnh mẽ hơn. AOI giúp bạn tìm thấy những vấn đề này sớm.
Một cây cầu hàn xảy ra khi hàn kết hợp hai miếng đệm không nên chạm vào. Điều này làm cho một ngắn mạch và có thể phá vỡ bảng. AOI sử dụng máy ảnh sắc nét và đèn đặc biệt để xem các kết nối nhỏ này. Bạn có thể tìm thấy những cây cầu hàn trước khi chúng gây ra rắc rối lớn.
Chất hàn không đủ có nghĩa là không có đủ hàn trên khớp. Điều này có thể làm cho một điểm yếu hoặc thậm chí là một mạch mở. AOI Kiểm tra từng khớp và tìm kiếm lượng hàn phù hợp. Nếu có quá ít, AOI đánh dấu nó là một vấn đề. Bạn có thể sửa nó trước khi bảng rời khỏi nhà máy của bạn.
Các vấn đề hàn khác AOI có thể tìm thấy là:
· Nâng miếng đệm : miếng đệm kéo ra khỏi bảng, thường là từ quá nhiều nhiệt hoặc lắc.
· Webbing và Splashes: Các mảnh nhỏ của vùng đất hàn nơi họ không nên và gây ra quần short.
· Khớp chìm: Chúng nhìn vào và có thể không kết nối tốt.
· Tombstoning: Các bộ phận đứng lên ở một đầu và phá vỡ kết nối.
· Shadowing: hàn không chạm hoàn toàn bộ phận, vì vậy liên lạc là kém.
· Khớp hàn lạnh : Chúng trông xỉn màu hoặc thô và không dính tốt.
AOI cũng giúp bạn tìm thấy vấn đề với nơi đặt các bộ phận. Nếu một bộ phận ở sai vị trí hoặc thiếu, hội đồng quản trị có thể không hoạt động.
Các bộ phận sai lệch không ngồi ngay trên miếng đệm của họ. AOI quét bảng và kiểm tra vị trí của mỗi bộ phận so với thiết kế. Nếu một phần di chuyển quá xa, AOI đánh dấu nó. Bạn có thể đặt các quy tắc chặt chẽ, thậm chí nhỏ tới 0,02 mm , để bắt những động tác nhỏ. AOI cũng thấy các phần đã chuyển sai cách.
Các bộ phận bị thiếu rất khó nhìn thấy bằng mắt, nhưng AOI tìm thấy chúng nhanh. AOI Kiểm tra mọi điểm mà một phần nên được. Nếu nó tìm thấy một miếng đệm trống, nó đánh dấu nó là một vấn đề. {]
Các vấn đề về bề mặt có thể làm tổn thương bảng của bạn hoặc làm cho nó ngừng hoạt động. AOI Kiểm tra những điều này bằng cả hình ảnh 2D và 3D.
Cào và vết trầy xước có thể phá vỡ các đường đồng hoặc hiển thị bên trong các lớp. AOI tìm thấy những thứ này bằng cách tìm kiếm các dòng hoặc dấu hiệu không nên ở đó. Ngay cả những vết xước nhỏ cũng có thể gây ra các mạch mở hoặc các lỗi khác.
Vết bẩn, như thông lượng còn sót lại hoặc các điểm hóa học, có thể gây rỉ sét hoặc quần short. AOI Sử dụng đèn đặc biệt để xem các dấu hiệu này. Bạn có thể làm sạch vết bẩn trước khi chúng gây ra vấn đề.
Dưới đây là một bảng hiển thị một số vấn đề bề mặt AOI có thể tìm thấy:
Loại khuyết tật bề mặt | Sự miêu tả |
Cầu hàn | Kết nối không mong muốn gây ra quần short |
Pinholes và khoảng trống | Các lỗ nhỏ trong các khớp hàn hoặc lớp kim loại |
BRILLINE CRADS | Vỡ mỏng trong các đường hoặc khớp hàn |
Các hạt lạ | Bụi, sợi hoặc bụi bẩn có thể gây gỉ hoặc quần short |
Trầy xước và mài mòn | Thiệt hại cho các đường dẫn kim loại |
Đồng giả | Các bit đồng nhỏ từ khắc xấu |
AOI là một công cụ mạnh mẽ để tìm kiếm và khắc phục sự cố trong các tập hợp PCB. Bạn có thể tin tưởng AOI để bắt được nhiều loại thất bại, từ các vấn đề hàn đến các vấn đề bề mặt. Điều này giữ cho bảng của bạn hoạt động tốt và khách hàng của bạn hạnh phúc.
Bạn dựa vào AOI để nắm bắt nhiều vấn đề trong sản xuất PCB, nhưng công nghệ này vẫn có một số giới hạn. Biết những giới hạn này giúp bạn hiểu khi nào bạn có thể cần kiểm tra thêm hoặc công cụ.
· AOI Các hệ thống phụ thuộc vào hình ảnh chất lượng cao . Nếu ánh sáng không hoàn hảo hoặc nếu các bộ phận có màu sắc hoặc kết cấu bất thường, hệ thống có thể bỏ lỡ một khiếm khuyết hoặc đánh dấu một bảng tốt là xấu.
· AOI hoạt động tốt nhất cho các vấn đề bề mặt. Nó không thể nhìn thấy bên trong bảng. Các lỗ hổng dưới mặt đất, như các vết nứt hoặc khoảng trống ẩn, cần các công cụ khác như kiểm tra tia X.
· Bạn có thể nhận thấy rằng các hệ thống 2D AOI không thể đo chiều cao của các bộ phận hoặc hàn. Họ cũng không thể kiểm tra xem tất cả các chân có chạm vào bảng ở cùng cấp độ không. Điều này có thể dẫn đến nhiều báo động sai hơn.
· 3D AOI Các hệ thống có thể đo chiều cao và khối lượng, nhưng chúng có giá cao hơn và làm việc chậm hơn. Chúng cũng gặp rắc rối với các bộ phận, bóng tối hoặc màu sắc rất cao.
· AOI Các hệ thống cần cập nhật và hiệu chuẩn lại thường xuyên. Khi bạn thay đổi thiết kế PCB của mình, bạn phải dành thời gian cập nhật phần mềm và cài đặt.
· Bạn cần các công nhân lành nghề để giữ các hệ thống AOI chạy tốt. Bảo trì và đào tạo thêm vào chi phí của bạn.
· Đôi khi, bạn cần nhiều hơn một hệ thống kiểm tra để tìm mọi loại khiếm khuyết. Điều này làm cho quá trình của bạn phức tạp hơn và có thể tăng chi phí của bạn.
Dưới đây là một bảng hiển thị một số giới hạn hệ thống AOI phổ biến :
AOI Loại hệ thống | Giới hạn |
2d AOI | Không thể kiểm tra chiều cao hoặc khối lượng; nhiều báo động sai |
3D AOI | Chi phí cao hơn; tốc độ chậm hơn; Không thể kiểm tra các tính năng chỉ 2D; giới hạn chiều cao (~ 5 mm); vấn đề bóng tối; Không kiểm tra màu sắc |
AOI Các hệ thống sử dụng các phương pháp khác nhau để phát hiện các vấn đề. Một số so sánh bảng của bạn với một mẫu hoàn hảo, trong khi những người khác sử dụng các quy tắc hoặc kết hợp cả hai. Các hệ thống lai có thể mạnh mẽ, nhưng chúng có giá cao hơn và có thể làm chậm dòng của bạn . Do các giới hạn này, AOI không thể luôn luôn tự mình bắt được mọi lỗi. Bạn có thể cần sử dụng AOI với các công cụ kiểm tra khác để đảm bảo bảng của bạn an toàn và đáng tin cậy.
Lưu ý: Hiểu các giới hạn AOI} giúp bạn chọn đúng các công cụ kiểm tra cho nhu cầu của bạn.
Bạn thấy nhiều tính năng mới trong các hệ thống AOI ngày nay. Những tính năng này giúp bạn tìm thấy nhiều vấn đề hơn và làm cho công việc của bạn dễ dàng hơn. Dưới đây là một số trong những điều quan trọng nhất:
· AOI hai mặt cho phép bạn kiểm tra cả hai mặt của bảng cùng một lúc. Bạn không cần phải lật bảng, vì vậy bạn tiết kiệm thời gian và giữ cho quá trình kiểm tra của bạn mạnh mẽ.
· Hệ thống camera kép chụp hình ảnh từ các góc khác nhau. Điều này tránh các vấn đề ánh sáng và giúp bạn làm việc nhanh hơn trên các dòng bận rộn.
· Máy ảnh tốc độ cao, đôi khi lên tới 100 khung hình mỗi giây , cung cấp cho bạn hình ảnh rõ ràng ngay cả khi bảng di chuyển nhanh chóng.
· Lập trình linh hoạt cho phép bạn sử dụng dữ liệu CAD hoặc bảng vàng để thiết lập kiểm tra của bạn. Bạn có thể thay đổi chương trình nhanh khi bạn xây dựng sản phẩm mới.
· Ánh sáng thông minh sử dụng các màu và góc khác nhau. Điều này giúp bạn nhìn thấy tất cả các bộ phận của bảng, ngay cả khi một số phần cao hoặc có hình dạng kỳ lạ.

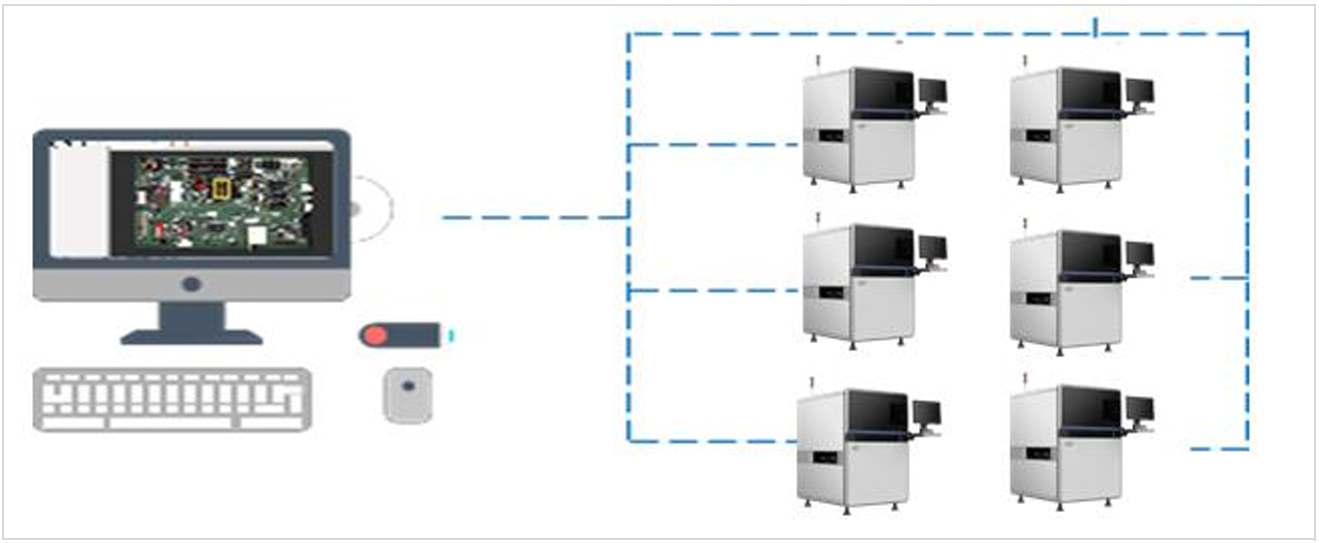

· AOI Các hệ thống hiện kết nối với các mạng MES và Công nghiệp 4.0. Bạn có thể theo dõi các bảng trong thời gian thực và sử dụng dữ liệu để cải thiện quy trình của bạn.
· Hồ sơ kiểm tra chi tiết giúp bạn theo dõi các vấn đề và đưa ra lựa chọn tốt hơn cho nhà máy của bạn.
Mẹo: Tính năng AOI nâng cao giúp bạn bắt được nhiều khiếm khuyết hơn, làm việc nhanh hơn và giữ cho chất lượng của bạn cao.
Học máy thay đổi cách bạn sử dụng AOI. Trong quá khứ, bạn phải đặt quy tắc cho mọi khiếm khuyết. Bây giờ, học sâu, đặc biệt là mạng lưới thần kinh tích chập (CNNS) , cho phép hệ thống học hỏi từ hình ảnh. Máy AOI nhìn vào nhiều hình ảnh và tự mình tìm thấy các mẫu. Điều này có nghĩa là nó có thể phát hiện ra các vấn đề khó khăn và các loại khuyết tật mới.
Bạn không cần phải dành nhiều thời gian để dạy hệ thống. AOI học và trở nên tốt hơn khi bạn sử dụng nó. Nó có thể xử lý các sản phẩm khác nhau và thay đổi các loại khiếm khuyết. Một số hệ thống sử dụng cả dữ liệu được dán nhãn và không nhãn, vì vậy chúng tiếp tục cải thiện ngay cả khi được đào tạo ít hơn. Điều này làm cho việc kiểm tra của bạn nhanh hơn và chính xác hơn.
Lưu ý: Với việc học máy, các hệ thống AOI thích ứng với nhu cầu của bạn và giúp bạn theo kịp những thách thức mới trong sản xuất.
{ [T19]}- AI-5146 SMT Trực tuyến AOI Máy kiểm tra cho bạn thấy AOI hiện đại có thể làm gì. Máy này sử dụng camera 12 megapixel và ống kính viễn thông cho hình ảnh rõ ràng, sắc nét. Nó kiểm tra các phần nhỏ, thậm chí xuống 01005 chip và hoạt động với nhiều kích thước bảng.
Tính năng | I.C.T- Đặc điểm kỹ thuật AI-5146 |
Camera | Máy ảnh công nghiệp kỹ thuật số thông minh 12MP |
Ánh sáng | Có thể lập trình RGB + Trắng LED |
Tốc độ kiểm tra | 0,23 giây cho mỗi trường nhìn |
Thuật toán | CNN, độ tương phản màu, OCR, khớp mẫu |
PCB Phạm vi kích thước | 50x50 mm đến 730x460 mm |
Bồi thường warpage | ± 3,0 mm |
Tích hợp MES | Đúng |
Bạn nhận được kiểm tra nhanh và ổn định với hệ thống AOI này . Thuật toán CNN tìm thấy nhiều loại lỗi, như các bộ phận bị thiếu, cầu hàn và các dấu hiệu sai. Máy kết nối với ME của bạn, vì vậy bạn có thể theo dõi bảng và cải thiện quy trình của mình. Bạn cũng có thể lập trình nó ngoại tuyến hoặc trực tuyến, giúp bạn dễ dàng thay đổi cho các công việc mới. I.C.T- AI-5146 giúp bạn tăng sản lượng, giảm tốc độ khiếm khuyết và giữ cho dây chuyền sản xuất của bạn hoạt động trơn tru.
Kiểm tra thủ công có nghĩa là mọi người nhìn vào bảng bằng mắt. Cách này là đơn giản, nhưng nó có nhiều vấn đề. Mọi người có thể bỏ lỡ những khiếm khuyết nhỏ vì mắt không hoàn hảo. Thanh tra cảm thấy mệt mỏi và mất tập trung sau một thời gian. Điều này làm cho sai lầm nhiều khả năng. AOI, là viết tắt của kiểm tra quang học tự động, hoạt động nhanh hơn nhiều so với mọi người. AOI không mệt mỏi hoặc mất tập trung. Nó sử dụng máy ảnh và máy tính để tìm thấy những vấn đề nhỏ mà mọi người có thể không nhìn thấy.
Dưới đây là một bảng cho thấy cách AOI và kiểm tra thủ công là khác nhau :
Diện mạo | AOI (Kiểm tra quang học tự động) | Kiểm tra thủ công |
Tốc độ/hiệu quả | Kiểm tra hàng ngàn thành phần nhanh chóng mà không mệt mỏi; Lý tưởng cho sản xuất khối lượng lớn | Chậm hơn do tốc độ của con người; Thanh tra lốp xe theo thời gian, giảm tốc độ và có khả năng bị thiếu khiếm khuyết |
Sự chính xác | Độ chính xác và nhất quán cao; Phát hiện những khiếm khuyết rất nhỏ đáng tin cậy; > 99% tỷ lệ chính xác | Dễ có lỗi và sự biến đổi của con người; Ước tính ~ 95% độ chính xác; bị ảnh hưởng bởi sự mệt mỏi và khoảng chú ý |
Thoát khỏi thoát | Giảm tới 90% tỷ lệ thoát khỏi khiếm khuyết lên tới 90% | Thoát khỏi khiếm khuyết cao hơn do sự không nhất quán |
Tính nhất quán | Kết quả nhất quán do các tiêu chí được lập trình | Kết quả thay đổi tùy thuộc vào tình trạng của Thanh tra |
Linh hoạt | Ít linh hoạt hơn, tuân theo các quy tắc được lập trình | Linh hoạt, có thể bắt được các khuyết tật phức tạp hoặc bất ngờ |
Sự phù hợp | Tốt nhất cho sản xuất lớn, có khối lượng lớn | Tốt hơn cho nhu cầu kiểm tra chuyên ngành hoặc thay đổi |
AOI Kiểm tra bảng nhanh hơn nhiều và tìm thấy nhiều vấn đề hơn mọi người. AOI có thể hoàn thành việc kiểm tra một bảng chỉ trong một hoặc hai phút . Kiểm tra thủ công có thể mất đến một giờ cho cùng một công việc. AOI cũng tìm thấy những khiếm khuyết rất nhỏ, như những cây cầu hàn nhỏ, mà mọi người có thể bỏ lỡ. Khi bạn sử dụng AOI, bạn ít có khả năng bỏ lỡ một vấn đề. Điều này có nghĩa là bạn tiết kiệm thời gian và tiền bạc vì bạn không phải sửa chữa nhiều sai lầm sau này.
Mẹo: AOI luôn cho kết quả tương tự, nhưng kiểm tra thủ công có thể thay đổi nếu ai đó mệt mỏi hoặc không chú ý.
Kiểm tra tia X cho phép bạn nhìn vào bên trong bảng mạch của bạn. Bạn sử dụng nó để tìm thấy các vấn đề ẩn mà AOI không thể thấy. Ví dụ, kiểm tra tia X có thể phát hiện ra các khoảng trống dưới các mảng lưới bóng hoặc các khớp hàn không trên bề mặt. Điều này rất quan trọng đối với các bảng với nhiều bộ phận ẩn.
Nhưng kiểm tra tia X chậm hơn và có giá cao hơn AOI. Bạn cần máy đặc biệt và đào tạo để sử dụng nó. AOI hoạt động nhanh hơn và tốt hơn để kiểm tra nhiều bảng. AOI Tìm kiếm các vấn đề bạn có thể thấy, như thiếu các bộ phận hoặc hàn xấu. Kiểm tra tia X tìm thấy các vấn đề trong bảng, như các vấn đề hàn hoặc vấn đề ẩn trong các lớp.
Dưới đây là một số điều cần nhớ về kiểm tra tia X và AOI:
· Kiểm tra tia X tìm thấy các vấn đề ẩn mà AOI không thể nhìn thấy, giống như các khoảng trống trong BGA s.
· AOI rất giỏi trong việc tìm kiếm các vấn đề bạn có thể thấy, như các phần sai hoặc hàn xấu.
· Kiểm tra tia X chậm hơn và chi phí sử dụng nhiều hơn.
· AOI nhanh hơn và rẻ hơn, vì vậy tốt hơn cho hầu hết các nhà máy.
· AOI không thể nhìn vào bên trong bảng, nhưng kiểm tra tia X có thể.
· Nhiều nhà máy sử dụng cả AOI và kiểm tra tia X để có kết quả tốt nhất.
Lưu ý: Sử dụng kiểm tra tia X khi bạn cần tìm các vấn đề ẩn, nhưng sử dụng AOI để kiểm tra bề mặt nhanh và đáng tin cậy.
Kiểm tra trong mạch, hoặc CNTT , kiểm tra xem bảng của bạn có hoạt động đúng không. CNTT sử dụng các đầu dò để chạm vào bảng và gửi tín hiệu qua các mạch. Thử nghiệm này tìm thấy các vấn đề như thiếu các bộ phận, mạch ngắn, mạch mở và khớp hàn xấu bằng cách đo điện áp và dòng điện.
AOI và CNTT làm các công việc khác nhau. AOI sử dụng camera để tìm kiếm các vấn đề bạn có thể thấy , như các bộ phận bị đặt sai vị trí hoặc hàn xấu. AOI không bật bảng hoặc kiểm tra xem nó có hoạt động không. CNTT kiểm tra chức năng điện của bảng. Nó có thể tìm thấy các vấn đề mà AOI không thể, giống như một điện trở có giá trị sai hoặc một phần bị hỏng bên trong chip.
Bạn nhận được kết quả tốt nhất khi bạn sử dụng cả AOI và CNTT. AOI Tìm thấy sự cố bề mặt sớm, trong khi CNTT kiểm tra xem bảng có hoạt động trước khi bạn gửi nó không. AOI giúp bạn khắc phục sự cố trước khi hoàn thành việc xây dựng bảng. CNTT đảm bảo bảng hoạt động như bình thường.
Chú thích: AOI Kiểm tra xem bảng trông như thế nào và CNTT kiểm tra cách thức hoạt động của nó . Sử dụng cả hai giúp bạn làm cho các bảng tốt nhất.
Kiểm tra quang học tự động là một cách tuyệt vời để kiểm tra các bảng mạch in. AOI cung cấp cho bạn nhiều lợi ích giúp bạn tạo ra sản phẩm tốt hơn và tiết kiệm tiền.
· AOI Kiểm tra bảng nhanh chóng và cho kết quả ổn định. Nó có thể nhìn vào hàng trăm bảng mỗi giờ. Tốc độ này giúp bạn theo kịp các đơn đặt hàng lớn và kết thúc đúng hạn.
· AOI Tìm thấy các vấn đề mà mọi người có thể không nhìn thấy. Nó hoạt động tốt trên bảng với rất nhiều bộ phận nhỏ. Mọi người có thể bỏ lỡ những sai lầm nhỏ bé, nhưng AOI sử dụng máy ảnh và chương trình thông minh để bắt chúng.
· AOI Tìm thấy hầu hết các vấn đề bề mặt. Hầu hết các hệ thống phát hiện hơn 95% trong số các khiếm khuyết này . Bạn có thể bắt các bộ phận bị thiếu, cầu hàn và các mảnh quanh co trước khi bảng rời khỏi nhà máy của bạn.
· AOI cắt giảm những sai lầm từ mọi người. Mọi người cảm thấy mệt mỏi hoặc mất tập trung, nhưng AOI luôn kiểm tra theo cùng một cách. Điều này làm cho việc kiểm tra chất lượng của bạn đáng tin cậy hơn.
· AOI giúp bạn tiết kiệm tiền theo thời gian . Nó có thể có giá cao hơn lúc đầu, nhưng bạn cần ít công nhân hơn để thử nghiệm. Bạn cũng chi tiêu ít hơn để sửa lỗi sau này.
· AOI hoạt động ở các bước khác nhau trong quá trình SMT . Bạn có thể sử dụng nó để kiểm tra sự hàn, trước khi sưởi ấm và sau khi sưởi ấm. Điều này có nghĩa là bạn có thể tìm thấy vấn đề sớm và thường xuyên.
· AOI phần mềm rất đơn giản để sử dụng. Nhiều máy có thực đơn dễ dàng và các bước rõ ràng. Bạn có thể dạy công nhân mới nhanh chóng, vì vậy họ dành nhiều thời gian hơn để kiểm tra.
· AOI có giá thấp hơn một số công cụ khác, như kiểm tra tia X. Máy X-quang có giá cao hơn để mua và sử dụng. AOI cung cấp cho bạn kết quả tốt mà không tốn quá nhiều chi phí.
· AOI hoạt động với nhiều kích thước và hình dạng bảng. Hệ thống có thể thay đổi để phù hợp với nhu cầu của bạn, vì vậy nó tốt cho nhiều loại điện tử.
Mẹo: AOI cung cấp cho bạn các báo cáo chi tiết để giúp bạn cải thiện quy trình của mình. Bạn có thể thấy nơi mà vấn đề xảy ra nhất và thay đổi để khắc phục chúng.
Sử dụng AOI làm cho thử nghiệm của bạn nhanh hơn, chính xác hơn và ổn định hơn. Bạn cũng chi ít tiền hơn và làm sản phẩm tốt hơn. AOI Cung cấp cho bạn những gì bạn cần làm tốt trong sản xuất điện tử ngày hôm nay.
Khi bạn bắt đầu tìm hiểu về AOI trong PCB sản xuất, bạn sẽ thấy nhiều từ mới. Biết những từ quan trọng này giúp bạn hiểu cách AOI hoạt động và tại sao nó cần thiết.
· AOI (Kiểm tra quang học tự động) : Đây là một cách để sử dụng máy ảnh và đèn để kiểm tra các bảng mạch in của bạn cho các vấn đề. AOI Tìm thấy những thứ như thiếu các bộ phận, phần sai hoặc khớp hàn xấu.
· Khiếm khuyết được phát hiện : AOI có thể tìm thấy nhiều vấn đề. Chúng bao gồm các vết trầy xước, vết bẩn, mạch mở, mạch ngắn, quá nhiều hoặc quá ít hàn, các thành phần bị thiếu hoặc sai và các lỗi phân cực.
· Phương pháp bảng vàng : Bạn sử dụng một bảng hoàn hảo làm hướng dẫn. Hệ thống AOI kiểm tra mọi bảng mới so với bảng vàng này để tìm sự khác biệt.
· Lập trình dựa trên thuật toán: Bạn đã thiết lập máy AOI với dữ liệu từ sản phẩm của bạn. Hệ thống sử dụng thông tin này để biết những gì cần tìm trong quá trình kiểm tra.
· Kết hợp mẫu: Hệ thống AOI kiểm tra bảng của bạn bằng cách so sánh nó với hình ảnh hoặc mẫu đã lưu của bảng tốt.
· Kết hợp mẫu: Hệ thống tìm kiếm các mẫu trong hình ảnh để tìm sự cố. Nó có thể phát hiện ra những thứ không phù hợp với mô hình phù hợp.
· Độ chính xác vị trí: Điều này có nghĩa là hệ thống AOI có thể tìm thấy các động tác hoặc thay đổi nhỏ như thế nào trên bảng của bạn. Độ chính xác cao là quan trọng đối với các phần nhỏ.
· Ánh sáng lập trình: AOI Máy sử dụng đèn đặc biệt mà bạn có thể thay đổi. Điều này giúp các máy ảnh thấy các vấn đề tốt hơn, ngay cả trên các bảng có màu sắc hoặc hình dạng khác nhau.
· Phần mềm có khả năng mạng: Hệ thống AOI có thể lưu và chia sẻ dữ liệu kiểm tra. Bạn có thể xem xét các báo cáo và theo dõi các vấn đề theo thời gian.
· Nhiều đối tượng kiểm tra: AOI Kiểm tra cả bảng trống và bảng với các bộ phận trên chúng. Nó tìm kiếm nhiều loại vấn đề, từ trầy xước bề mặt đến các bộ phận bị thiếu.
· Tính linh hoạt: Bạn có thể sử dụng AOI ở các bước khác nhau khi tạo bảng của bạn. Điều này cho phép bạn khắc phục sự cố ngay lập tức và thay đổi quy trình của bạn nếu bạn cần.
Mẹo: AOI rất quan trọng đối với sản xuất PCB ngày nay. Kiểm tra thủ công không thể theo kịp tốc độ và sự phức tạp của các bảng hiện đại. AOI giúp bạn tìm thấy vấn đề sớm , tiết kiệm tiền và tạo ra các sản phẩm tốt hơn.
Bằng cách học những từ này, bạn sẽ cảm thấy chắc chắn hơn khi bạn sử dụng các hệ thống AOI. Bạn cũng sẽ hiểu các báo cáo và nói chuyện với nhóm của bạn về kết quả kiểm tra.
Bắt đầu với AOI trong PCB Sản xuất có thể cảm thấy quá sức, nhưng bạn có thể làm cho quá trình dễ dàng hơn bằng cách làm theo một số mẹo đã được chứng minh. Các bước này giúp bạn tận dụng tối đa từ hệ thống AOI của bạn và cải thiện chất lượng bảng của bạn.
1. Đặt tiêu chí kiểm tra rõ ràng
Bạn nên xác định những gì được coi là một khiếm khuyết trước khi bạn bắt đầu. Sử dụng các tiêu chuẩn ngành như IPC-A-610 và lắng nghe nhu cầu của khách hàng. Các quy tắc rõ ràng giúp hệ thống AOI của bạn tìm thấy các vấn đề đúng đắn mỗi lần.
2. Sử dụng ánh sáng thích hợp và độ phóng đại
ánh sáng tốt giúp hệ thống AOI của bạn xem mọi chi tiết. Nếu bạn thực hiện bất kỳ kiểm tra thủ công, hãy sử dụng kính lúp và đèn sáng. Điều này làm cho nó dễ dàng hơn để phát hiện ra các vấn đề nhỏ.
3. Đòn bẩy AOI cho các hệ thống nhanh chóng, nhất quán
AOI hệ thống hoạt động nhanh chóng và không mệt mỏi. Sử dụng chúng để kiểm tra mọi bảng để biết các bộ phận bị thiếu, hàn xấu hoặc vị trí sai. Bạn nhận được kết quả tương tự mỗi lần.
4. Hiệu chỉnh và bảo trì thiết bị thường xuyên
AOI Máy cần được chăm sóc thường xuyên. Làm sạch máy ảnh và kiểm tra đèn thường xuyên. Hiệu chỉnh giữ cho hệ thống của bạn chính xác và đáng tin cậy.
5. Cài đặt kiểm tra tinh
chỉnh điều chỉnh cài đặt hệ thống AOI của bạn để phù hợp với bảng của bạn. Thay đổi độ nhạy và giới hạn khiếm khuyết khi cần thiết. Điều này giúp bạn nắm bắt các vấn đề thực sự và tránh báo động sai.
6. Sử dụng nhiều góc và điều kiện ánh sáng
thử các góc camera và màu sáng khác nhau. Điều này giúp hệ thống AOI của bạn tìm thấy các khiếm khuyết ẩn và giảm lỗi.
7. Cập nhật thư viện khiếm khuyết thường
thêm các ví dụ mới về các lỗi vào thư viện hệ thống của bạn. Điều này giúp máy AOI Tìm hiểu và phát hiện các vấn đề mới nhanh hơn.
8. Huấn luyện các nhà khai thác của bạn
dạy nhóm của bạn cách sử dụng hệ thống AOI. Chỉ cho họ cách đọc báo cáo và khắc phục các vấn đề chung. Huấn luyện liên tục giữ cho tất cả mọi người sắc nét.
9. Kiểm tra ở các giai đoạn khác nhau
không đợi cho đến khi kết thúc để kiểm tra bảng của bạn. Sử dụng AOI tại một số điểm: trước khi lắp ráp, trong quá trình sản xuất và sau khi hoàn thành. Kiểm tra sớm bắt gặp vấn đề sớm hơn.
10. Giữ hồ sơ tốt
Viết các quy tắc kiểm tra, kết quả kiểm tra của bạn và bất kỳ vấn đề nào bạn tìm thấy. Hồ sơ tốt giúp bạn theo dõi xu hướng và cải thiện quy trình của bạn.
11. Luôn luôn tìm cách cải thiện
nghiên cứu dữ liệu khiếm khuyết của bạn và xem xét các bước kiểm tra của bạn. Luôn cập nhật công nghệ AOI mới, như hệ thống AI và 3D. Cải thiện giữ cho bảng của bạn chất lượng hàng đầu.
Mẹo: Bắt đầu đơn giản và xây dựng các kỹ năng của bạn theo thời gian. Mỗi bước bạn thực hiện với AOI làm cho bảng của bạn tốt hơn và quy trình của bạn mạnh mẽ hơn.
Bạn đóng một vai trò quan trọng trong việc đảm bảo hội đồng của bạn đáp ứng các tiêu chuẩn chất lượng cao. AOI giúp bạn phát hiện ra các vấn đề sớm và giữ cho dây chuyền sản xuất của bạn hoạt động trơn tru. Bạn tiết kiệm tiền và cải thiện chất lượng với kiểm tra nhanh, chính xác. Hãy thử các giải pháp nâng cao AOI như I.C.T- AI-5146 để tăng kết quả của bạn. Bắt đầu tìm hiểu thêm về các hệ thống AOI hoặc nói chuyện với một chuyên gia để mang lại chất lượng tốt hơn cho sản xuất PCB của bạn.
AOI là viết tắt của kiểm tra quang học tự động. Bạn sử dụng AOI để kiểm tra các bảng mạch in cho các lỗi bằng máy ảnh và phần mềm thông minh.
AOI hoạt động nhanh hơn và tìm thấy nhiều vấn đề hơn mọi người. Bạn nhận được kết quả chính xác hơn và giảm sai. AOI giúp bạn giữ cho bảng của mình chất lượng cao.
AOI Tìm thấy hầu hết các khuyết tật bề mặt, như thiếu các bộ phận hoặc chất hàn xấu. Bạn cần các công cụ khác, như X-Ray, để tìm các vấn đề ẩn bên trong bảng.
Bạn nên hiệu chỉnh máy AOI của bạn thường xuyên. Hầu hết các nhà máy làm điều này mỗi tuần một lần hoặc sau khi có bất kỳ thay đổi lớn trong sản xuất.
2d AOI Kiểm tra bề mặt của bảng của bạn. 3D AOI Đo chiều cao và khối lượng, vì vậy bạn có thể tìm thấy nhiều loại khuyết tật hơn, như dẫn đầu nâng hoặc hàn thêm.
Đúng! Bạn có thể sử dụng AOI sau khi in dán, sau khi đặt các bộ phận và sau khi hàn. Điều này giúp bạn bắt gặp vấn đề sớm.
Hầu hết các máy AOI, như I.C.T- AI-5146, hỗ trợ nhiều kích thước bảng. Bạn có thể kiểm tra các bảng nhỏ và lớn bằng cách điều chỉnh các cài đặt.
AOI Tìm thấy lỗi sớm. Bạn khắc phục sự cố trước khi bảng rời khỏi nhà máy của bạn. Điều này làm giảm chất thải, tiết kiệm thời gian và giảm chi phí sửa chữa.
Mẹo: Nếu bạn có nhiều câu hỏi hơn về AOI, hãy hỏi nhà cung cấp thiết bị của bạn hoặc kiểm tra hướng dẫn sử dụng máy của bạn.
