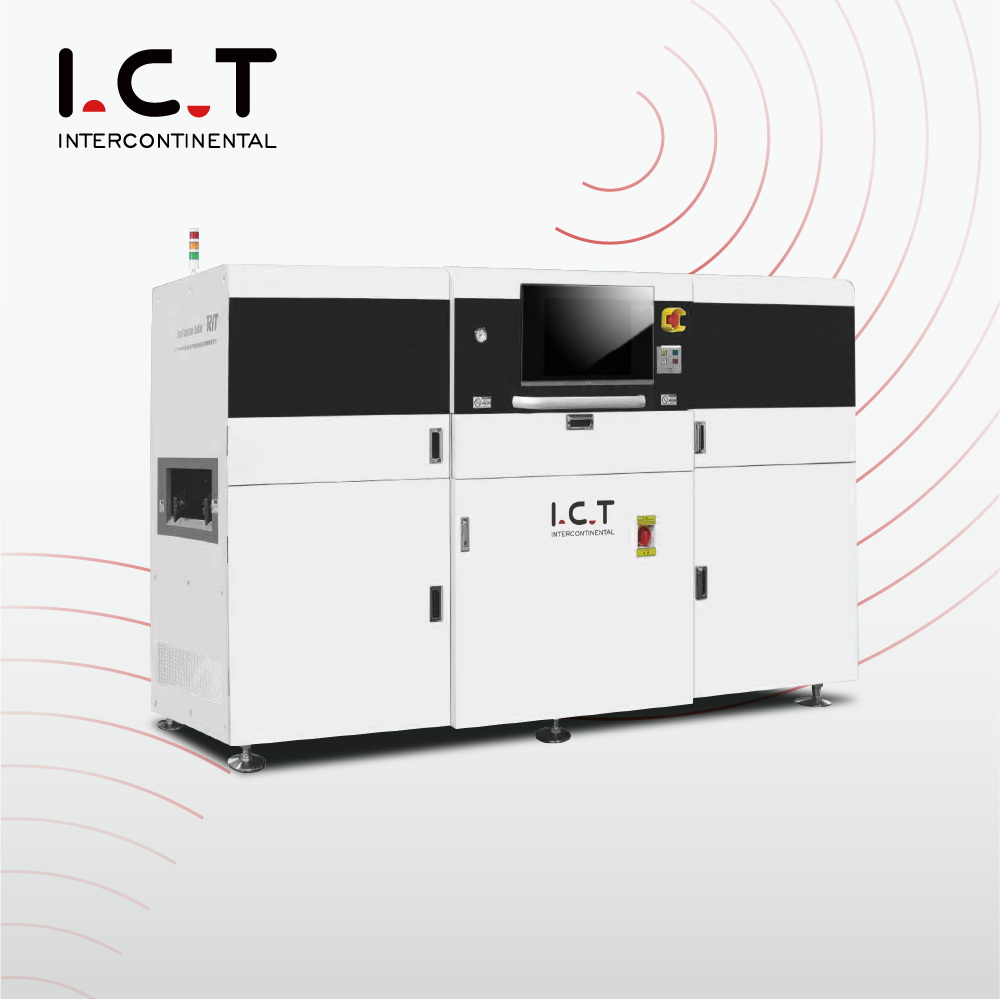

I.C.T-S1200
I.C.T
spi machine
| Số: | |
|---|---|
| SMT SPI Máy kiểm tra dán hàn hàn
Máy kiểm tra chất hàn dán SMT SPI của I.C.T được thiết kế để nâng cao chất lượng lắp ráp bảng mạch in bằng cách phát hiện sớm các khuyết tật trong ứng dụng dán hàn trong quy trình. Thiết bị tiên tiến này sử dụng công nghệ hình ảnh 3D để đo khối lượng, chiều cao, diện tích và hình dạng của cặn hàn với độ chính xác cao, ngăn ngừa các vấn đề như không đủ keo hoặc cầu nối có thể dẫn đến hỏng hóc hoặc làm lại tốn kém. Lý tưởng cho sản xuất thiết bị điện tử khối lượng lớn, nó hỗ trợ kích thước PCB lên tới 450x500mm và dễ dàng tích hợp vào các dây chuyền SMT để vận hành liền mạch. Với hơn 25 năm kinh nghiệm, I.C.T đảm bảo chiếc máy này đáp ứng các tiêu chuẩn toàn cầu, giúp khách hàng đạt được hiệu quả sản xuất, giảm lãng phí và duy trì lợi thế cạnh tranh trong các lĩnh vực như chất bán dẫn và PCBA. Bằng cách chọn Máy kiểm tra chất hàn dán SMT SPI của chúng tôi, các nhà sản xuất có thể tối ưu hóa quy trình làm việc của mình từ phân tích nhu cầu đến điều chỉnh cuối cùng.
| Tính năng

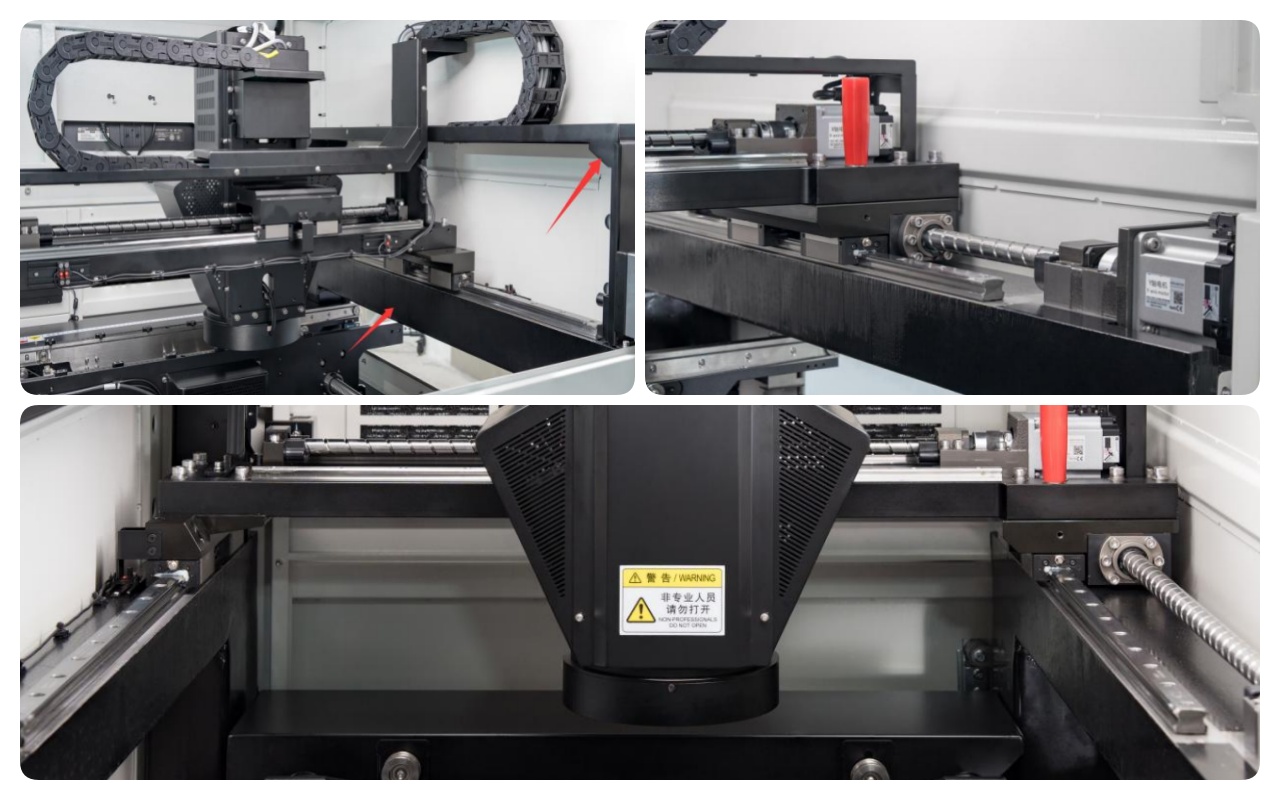

Hệ thống nền tảng của Máy kiểm tra chất dán hàn SMT SPI có khung chắc chắn được chế tạo bằng vật liệu chất lượng cao để đảm bảo sự ổn định trong quá trình vận hành tốc độ cao. Thiết kế này giảm thiểu rung động và duy trì độ chính xác căn chỉnh, điều này rất quan trọng để có kết quả kiểm tra nhất quán. Nó hỗ trợ nhiều độ dày và kích cỡ PCB khác nhau, khiến nó trở nên linh hoạt cho các nhu cầu sản xuất khác nhau. Nhóm kỹ thuật của I.C.T đã tối ưu hóa hệ thống này để xử lý các môi trường đòi hỏi khắt khe, mang lại độ tin cậy lâu dài và chi phí bảo trì thấp. Người dùng được hưởng lợi từ việc thiết lập nhanh chóng và dễ dàng tích hợp vào các dây chuyền hiện có, tăng năng suất tổng thể mà không ảnh hưởng đến an toàn hoặc hiệu suất.

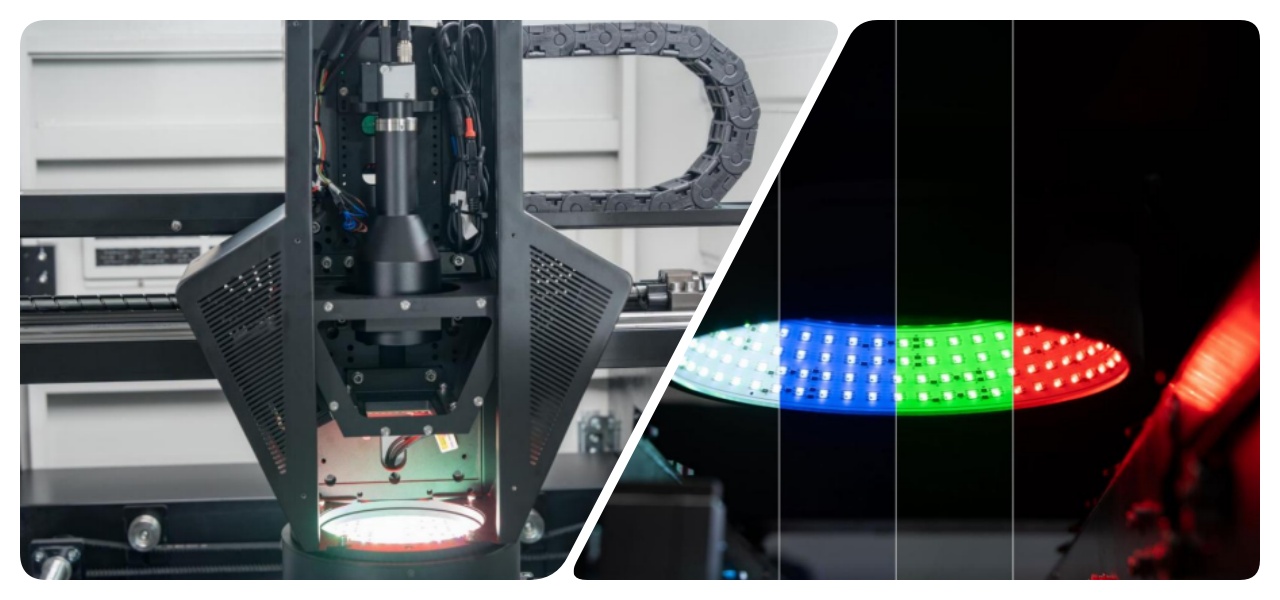

Được trang bị camera độ phân giải cao và công nghệ trình chiếu 3D, hệ thống thị giác trong Máy kiểm tra chất dán hàn SMT SPI ghi lại hình ảnh chi tiết về cặn hàn dán. Nó phân tích các thông số như thể tích và chiều cao trong thời gian thực, xác định các khuyết tật với độ chính xác ở mức micron. Hệ thống này thích ứng với các điều kiện ánh sáng khác nhau và cách bố trí bảng mạch phức tạp, đảm bảo phạm vi bao phủ toàn diện. I.C.T kết hợp các thuật toán thông minh giúp giảm kết quả dương tính giả, cho phép người vận hành tập trung vào các vấn đề thực sự. Kết quả là, các nhà sản xuất trải nghiệm tỷ lệ năng suất được cải thiện và thông lượng nhanh hơn, phù hợp với nhu cầu của ngành về các sản phẩm không có khuyết tật.

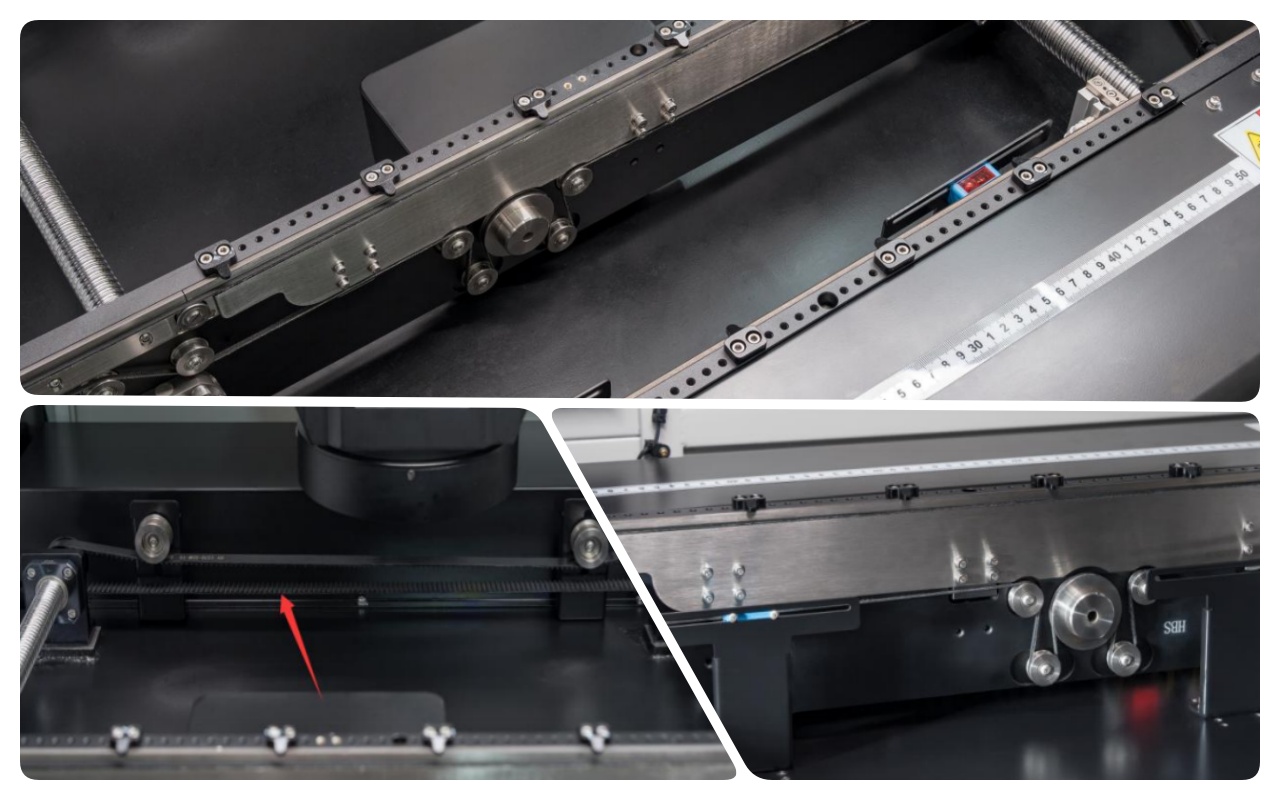

Hệ thống vận chuyển tạo điều kiện cho việc xử lý PCB suôn sẻ thông qua băng chuyền tự động có khả năng tự động điều chỉnh theo các kích thước bảng khác nhau. Nó đảm bảo định vị chính xác cho việc kiểm tra mà không cần can thiệp thủ công, giảm lỗi xử lý và thời gian chu kỳ. Được chế tạo bằng các bộ phận bền bỉ, hệ thống này hỗ trợ các tùy chọn ray kép để đạt hiệu quả cao hơn trong môi trường sản xuất bận rộn. I.C.T tập trung vào thiết kế thân thiện với người dùng đồng nghĩa với việc giảm thiểu thời gian ngừng hoạt động trong quá trình chuyển đổi, giúp khách hàng duy trì hoạt động liên tục. Tính năng này là chìa khóa để mở rộng quy mô sản xuất trong khi vẫn kiểm soát được chi phí.
| Đặc điểm kỹ thuật lò Reflow
| Người mẫu | I.C.T-S510 | I.C.T-S510D | I.C.T-S1200 |
| PCB Kích thước | 60*50~510*510mm | Đường ray kép 50 * 60 ~ 510 * 310mm 50*60~510*580 Single rai | 80*80~1200*500mm |
| PCB Nhức nhối | 0,5 ~ 5,0mm | ||
| PCB Trọng lượng | 5,0kg | ||
| Điều chỉnh Băng tải | Bằng tay/tự động | ||
| Loại đo | Chiều cao, Diện tích, Thể tích, Độ lệch, Cầu, Hình dạng (thiếu bản in, không đủ thiếc, quá thiếc, bắc cầu, bù đắp, hình dạng sai, ô nhiễm bề mặt) | ||
| Dán chiều cao | 0 ~ 550um | ||
| Sân tối thiểu | ≥100um | ||
| Nguyên tắc đo lường | Ánh sáng trắng 3D PSLM PMP(Điều chế ánh sáng không gian có thể lập trình, Đo cấu hình pha) | ||
| Số lượng trưởng phòng kiểm tra | 1 | ||
| Pixel máy ảnh | 5M, (tùy chọn 10M/12M) | ||
| Tốc độ phát hiện | 0,35 ~ 0,5 giây/FOV | ||
| Thời gian chương trình | 5 ~ 10 phút | ||
| Kiểu dữ liệu | Dữ liệu Gerber 274D/274X, Quét PCB | ||
| Quyền lực | AC220,50/60Hz,1KVA | ||
| Kích thước máy | W1015*D1195*H1495mm | W1015*D1460*H1495mm | W1840*D1450*H1495mm |
| Cân nặng | 850kg | 950kg | 1500kg |
* I.C.T Tiếp tục làm việc về chất lượng và hiệu suất, thông số kỹ thuật và ngoại hình có thể được cập nhật mà không cần thông báo cụ thể.
| SMT Danh sách thiết bị đường dây
Dây chuyền sản xuất PCBA chất lượng cao của chúng tôi có thiết bị tiên tiến để lắp ráp PCB hiệu quả và chính xác. Dây chuyền SMT hoàn toàn tự động bao gồm một máy nạp, một máy in tự động cho ứng dụng dán hàn chính xác, một máy gắp và đặt để đặt các bộ phận chính xác, một lò nung lại để hàn đáng tin cậy và một hệ thống AOI để kiểm tra khuyết tật kỹ lưỡng. Dây chuyền sản xuất PCBA chất lượng cao này đảm bảo vận hành trơn tru, độ tin cậy cao và lắp ráp SMT chi phí thấp, đáp ứng các yêu cầu đa dạng của ngành.
| Video thành công của khách hàng
I.C.T gần đây đã hoàn thành việc lắp đặt thành công ở nước ngoài và hỗ trợ Kiểm tra nghiệm thu tại nhà máy (FAT) cho hai dây chuyền sản xuất SMT tại một nhà sản xuất thiết bị làm đẹp ở Bắc Mỹ. Dự án bao gồm việc triển khai thiết bị tiên tiến, bao gồm máy đánh dấu bằng laze để nhận dạng thành phần chính xác, máy in SMT kết hợp với Máy kiểm tra chất hàn dán SMT SPI của chúng tôi để đảm bảo ứng dụng dán hoàn hảo, máy gắp và đặt của Panasonic để lắp linh kiện tốc độ cao, lò nung nóng chảy lại Heller để hàn đáng tin cậy, hệ thống phát hiện AOI để kiểm tra chất lượng sau lắp ráp, băng tải PCB cho luồng nguyên liệu liền mạch, PCBA máy làm sạch để loại bỏ cặn và máy hâm nóng bảo quản kem hàn tự động để duy trì tính toàn vẹn của vật liệu. Các kỹ sư của chúng tôi đã đào tạo và tối ưu hóa tại chỗ, giúp quá trình nghiệm thu sản xuất diễn ra suôn sẻ. Trường hợp này nêu bật cam kết của I.C.T trong việc cung cấp các giải pháp chìa khóa trao tay nhằm nâng cao hiệu quả và chất lượng sản phẩm trên thị trường toàn cầu.
| Đào tạo và hỗ trợ toàn cầu chuyên nghiệp
I.C.T cung cấp các chương trình đào tạo và dịch vụ toàn diện để hỗ trợ Máy kiểm tra chất dán hàn SMT SPI của bạn trong suốt vòng đời của nó. Mạng lưới trung tâm dịch vụ toàn cầu của chúng tôi cung cấp dịch vụ lắp đặt, bảo trì và khắc phục sự cố với thời gian phản hồi nhanh chóng để giảm thiểu thời gian ngừng hoạt động. Các kỹ sư giàu kinh nghiệm tiến hành các phiên họp tại chỗ hoặc từ xa, bao gồm vận hành, hiệu chỉnh và cập nhật phần mềm. Đào tạo bao gồm thực hành thực hành để xây dựng kỹ năng vận hành, đảm bảo sử dụng an toàn và hiệu quả. Chúng tôi cũng cung cấp hỗ trợ kỹ thuật liên tục, cung cấp phụ tùng thay thế và tư vấn tối ưu hóa quy trình. Cách tiếp cận toàn diện này giúp khách hàng tối đa hóa hiệu suất của thiết bị, thích ứng với những thay đổi trong sản xuất và đạt được thành công lâu dài trong sản xuất điện tử.
| Khen ngợi khách hàng
Khách hàng khen ngợi các kỹ sư của I.C.T về chuyên môn và sự tận tâm trong quá trình cài đặt. Chúng nêu bật hiệu suất vượt trội của Máy kiểm tra chất dán hàn SMT SPI của chúng tôi trong việc phát hiện các khuyết tật một cách chính xác. Nhiều người đánh giá cao phương thức đóng gói an toàn và vận chuyển hiệu quả của chúng tôi nhằm đảm bảo thiết bị đến nơi trong tình trạng hoàn hảo. Phản hồi nhanh chóng đối với các truy vấn và vấn đề đã tạo dựng được niềm tin vững chắc, trong đó khách hàng ghi nhận cách bộ phận hỗ trợ của chúng tôi giải quyết vấn đề nhanh chóng và hiệu quả.
| Chứng nhận của chúng tôi
I.C.T có các chứng nhận quan trọng như CE về tuân thủ an toàn, RoHS về tiêu chuẩn môi trường và ISO9001 về quản lý chất lượng. Chúng tôi cũng sở hữu nhiều bằng sáng chế cho các công nghệ tiên tiến trong sản xuất thiết bị điện tử. Những thông tin xác thực này thể hiện cam kết của chúng tôi đối với các tiêu chuẩn cao và cải tiến liên tục. Họ đảm bảo với khách hàng rằng Máy kiểm tra chất hàn dán SMT SPI của chúng tôi đáp ứng các quy định toàn cầu, nâng cao độ tin cậy và tính bền vững trong quy trình sản xuất.
| Về chúng tôi và nhà máy
I.C.T là nhà cung cấp giải pháp sản xuất thiết bị điện tử hàng đầu với cơ sở sản xuất và R&D của riêng chúng tôi. Được thành lập vào năm 2012, chúng tôi có hơn 89 nhân viên, trong đó có 20 kỹ sư, trên diện tích 12.000 mét vuông. Vốn đăng ký 30 triệu USD của chúng tôi hỗ trợ sự tăng trưởng nhanh chóng, phục vụ hơn 1.600 khách hàng tại 72 quốc gia. Với các văn phòng chi nhánh trên toàn thế giới, chúng tôi cung cấp các dịch vụ trọn gói từ lập kế hoạch đến tối ưu hóa. Các nhà máy của chúng tôi có quy trình kiểm tra nghiêm ngặt và hệ thống quản lý chất lượng mạnh mẽ để đảm bảo sản phẩm xuất sắc.
