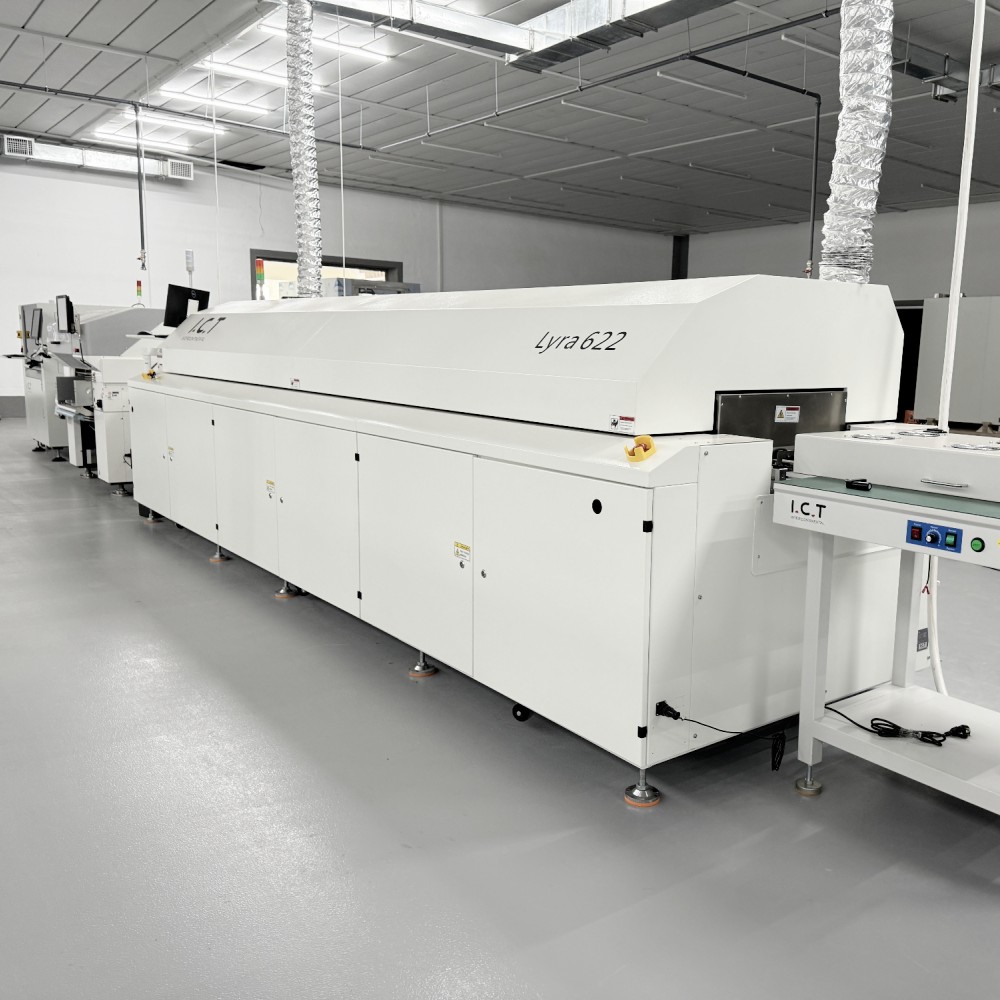

| Lò hàn Reflow cao cấp PCB
Lyra là một lò Reflow SMT cao cấp được chế tạo để hàn PCB hàng đầu. Nó sử dụng thiết kế mới để tăng hiệu suất và kiểm soát nhiệt. Siemens PLC khóa nhiệt độ trong khoảng 0,7°C để có kết quả ổn định. Các vùng không gian của mô-đun sưởi ấm hàng đầu lý tưởng để trải đều và lặp lại.
Màn hình Windows chuyển tiếng Trung-Anh nhanh chóng bằng mật khẩu khóa. Nó ghi lại các hoạt động, đo đường cong, mô phỏng các lần chạy, chẩn đoán lỗi, giám sát trực tiếp và tự động lưu tệp. Đường dẫn bảng hiển thị trong thời gian thực. Vùng làm mát mới thay đổi độ dốc dễ dàng. Bảo vệ của bên thứ ba tăng cường bảo vệ. Tuân thủ CE, CCC, UL.
Động cơ biến tần điều chỉnh không khí nóng cho Lò nướng lại không khí nóng không chì để hàn Pcb. Không có nguồn khí, nắp thang máy có động cơ có thanh đỡ. Các bộ phận nhập khẩu đảm bảo hoạt động trơn tru và chi phí sửa chữa thấp. Tùy chọn hệ thống thông lượng giữ cho buồng sạch. Vòng tốc độ khép kín giữ độ chính xác. Hỗ trợ trung tâm, ray kép, có sẵn nước làm mát bên ngoài. Lò nướng Reflow SMT này phù hợp với tất cả các kiểu hàn trong dây chuyền.
| Tính năng
Trong Lò nướng Reflow SMT, PC liên kết với Siemens PLC để giữ nhiệt ở độ chính xác 0,7°C. Điều này giúp duy trì độ ổn định cao và ngăn chặn các sự cố hàn trên PCB. Hệ thống theo dõi mọi lần chạy, phân tích đường cong nhiệt độ và dự đoán thông qua mô phỏng. Cảnh báo lỗi ngay lập tức để khắc phục nhanh chóng. Tất cả dữ liệu sẽ tự động lưu để kiểm tra sau. Chuyển động của bảng trực tiếp hiển thị trên màn hình. Lật ngôn ngữ làm cho nó đơn giản cho bất kỳ người dùng nào. Mật khẩu bảo vệ cài đặt khỏi những thay đổi. Đồng hồ toàn bộ quá trình chạy không ngừng nghỉ. Chức năng chẩn đoán tích hợp phát hiện sớm các vấn đề. Kiểm soát này hoạt động cho các công việc khó khăn không có chì. Kết quả khớp với đợt này đến đợt khác. Chất thải rơi ra từ các khớp xấu. Sản lượng tăng ở các dòng bận rộn. Người dùng dựa vào nó hàng ngày. Lò nướng lại không khí nóng để hàn Pcb luôn chính xác. Các tính năng bổ sung như kế hoạch kiểm tra ảo an toàn.
Hệ thống sưởi hiệu quả
Các mô-đun hàng đầu trong SMT Reflow Oven thiết kế các khoảng trống vùng tốt nhất để có nhiệt đồng đều. Khả năng lặp lại vẫn mạnh mẽ trên nhiều bảng. Nó hỗ trợ tốt các quy trình không có chì khác nhau. Động cơ không khí nóng sử dụng bộ biến tần để đặt tốc độ theo nhu cầu. Các bộ phận bên trong và bên ngoài tách biệt để tồn tại lâu hơn. Thân máy kín có ít lỗ để giữ hiệu suất. Thiết lập nitơ tái chế khi vào và ra. Điều này làm giảm việc sử dụng khí và lượng oxy thấp. Tất cả các khu vực từ làm nóng trước đến làm mát đều nhận được nitơ nếu được thêm vào. Liên kết bình ngưng cho dòng chảy sạch. Tuân theo tiêu chuẩn IPC-7530 và JEDEC. Mức sử dụng năng lượng giảm khi vận hành. Con dấu giữ dữ liệu giống nhau sau nhiều năm. Điều này làm cho Lò nướng lại không khí nóng để hàn Pcb rất hiệu quả. PCBs nhiệt không có điểm nóng hoặc lạnh.

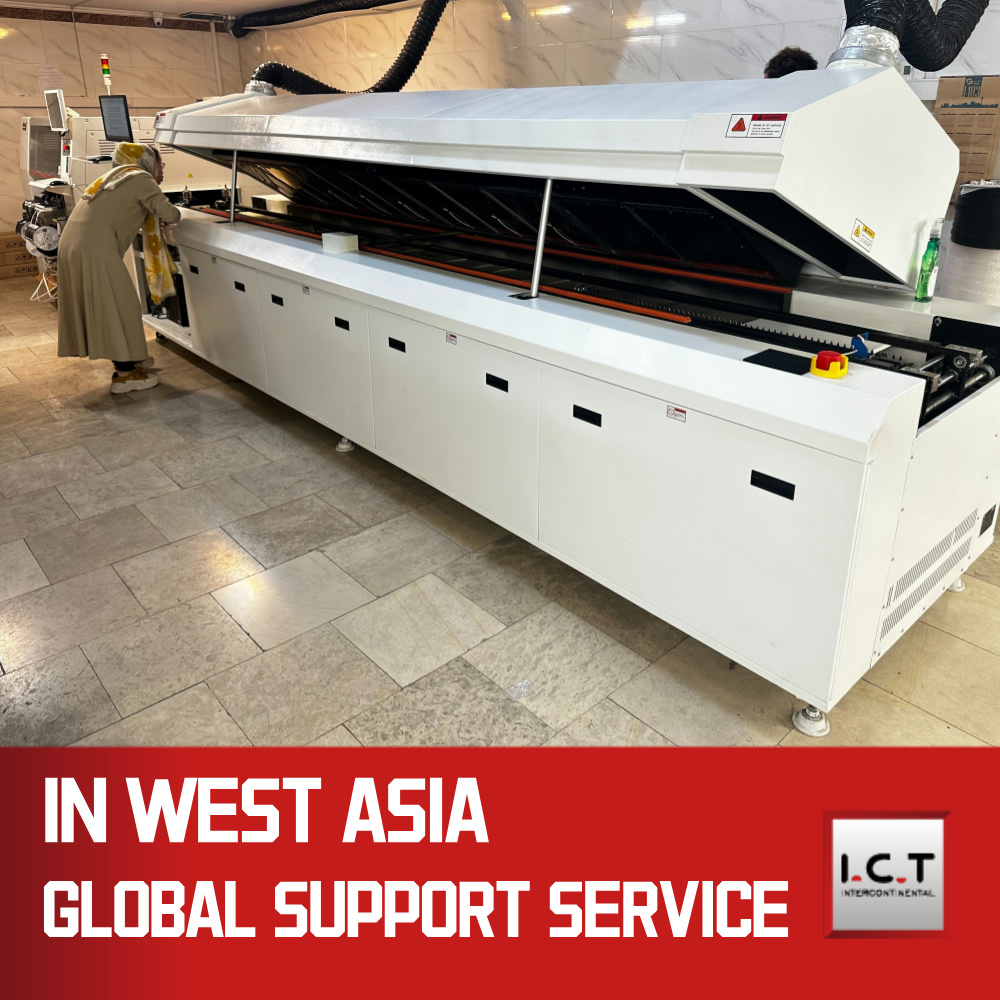

Vòng kín trong Lò nướng Reflow SMT điều khiển tốc độ chính xác đến ±2 mm/phút. PCB lướt đi mà không va chạm hay dừng lại. Hỗ trợ trung tâm cộng với hộp số kép tăng thêm độ chắc chắn. Tùy chọn làm mát bằng nước bên ngoài cải thiện kết quả. Không cần gas giúp đơn giản hóa việc cài đặt. Nắp lò mở bằng mô tơ có thanh an toàn. Linh kiện nhập khẩu cao cấp chạy êm và lâu. Bảo trì vẫn rẻ và dễ dàng. Không có công cụ cần thiết cho hầu hết các dịch vụ. Lời nhắc bật lên để chăm sóc thường xuyên. Cài đặt tiết kiệm giúp tiết kiệm điện. Cập nhật chế độ xem giao thông trực tiếp. Nó xử lý thời gian sản xuất kéo dài. Phù hợp với bảng nhỏ đến lớn. Thông lượng đường dây tăng lên. Thiết lập ổn định làm giảm lỗi. Điều này đảm bảo Lò nướng lại không khí nóng đáng tin cậy để hàn Pcb. Đường ray kép ngăn chặn sự thay đổi.
| SMT Thông số kỹ thuật của lò Reflow
Người mẫu | L8 | L10 |
Kích thước (L*W*H)mm | 5000x1300x1530 | 5800x1300x1530 |
Cân nặng | Xấp xỉ. 2100kg | Xấp xỉ. 2315kg |
Số lượng khu vực sưởi ấm | Lên8/Dưới8 | Lên10/Dưới10 |
Chiều dài của vùng sưởi ấm | 3110mm | 3892mm |
Điều chỉnh độ rộng đường ray | Điều chỉnh thủ công (Tùy chọn: Tự động) | |
Khối lượng xả | 10M3/phút*2 Khí thải | |
Hệ thống điều khiển | PLC+Máy tính | |
Phương pháp kiểm soát nhiệt độ | PID + SSR | |
Đại lý truyền tải | Chuỗi + Lưới | |
Yêu cầu cung cấp điện | Hệ thống 5 dây 3P, N, PE 380 VAC ± 5%, 50 Hz. Điện áp khác theo yêu cầu | |
Sức mạnh để khởi động | 64KW | 80KW |
Tiêu thụ năng lượng | 10KW | 12KW |
Thời gian hâm nóng | Khoảng 25 phút | |
Nhiệt độ. Phạm vi cài đặt | Nhiệt độ phòng.-- 300°C | |
Băng tải Chiều cao | 900+/-20mm | |
Băng tải Phạm vi tốc độ | 300~2000mm/dặm | |
Phía đường ray cố định | Cố định phía trước (Tùy chọn: Cố định phía sau) | |
Phương pháp làm mát | Động cơ và quạt gió cưỡng bức (Tiêu chuẩn) | |
| SMT Danh sách thiết bị đường dây
Dây chuyền sản xuất PCBA chất lượng cao của chúng tôi có thiết bị tiên tiến để lắp ráp PCB hiệu quả và chính xác. Dây chuyền SMT hoàn toàn tự động bao gồm một máy nạp, một máy in tự động cho ứng dụng dán hàn chính xác, một máy gắp và đặt để đặt các bộ phận chính xác, một lò nung lại để hàn đáng tin cậy và một hệ thống AOI để kiểm tra khuyết tật kỹ lưỡng. Dây chuyền sản xuất PCBA chất lượng cao này đảm bảo vận hành trơn tru, độ tin cậy cao và lắp ráp SMT chi phí thấp, đáp ứng các yêu cầu đa dạng của ngành.
| Video thành công của khách hàng
Một khách hàng từ Uzbekistan đã đến nhà máy I.C.T của chúng tôi để xem dây chuyền SMT mới đầy đủ của họ trước khi vận chuyển. Họ đã kiểm tra mẫu L10, gần với mẫu Reflow Oven SMT của chúng tôi về mặt công nghệ và xây dựng. Quá trình thiết lập bao gồm tính năng gắp và đặt DECAN S1, máy in hàn 5151, thanh tra AOI AI-5146, máy xúc NG/OK, băng tải đai, máy trộn bột nhão và tủ bảo quản lạnh. Họ ghi nhận khả năng hàn đồng đều hoàn hảo từ các khu vực lò nướng. Tất cả các máy đều hoạt động trơn tru không có hiện tượng dừng. Các chuyên gia của chúng tôi đã đưa ra các bản demo và mẹo chi tiết tại chỗ. Khách hàng yêu thích hiệu suất cao và độ tin cậy của thiết bị I.C.T. Chuyến đi này đã khẳng định sự lựa chọn của họ và xây dựng mối quan hệ đối tác bền chặt. Lò nướng lại không khí nóng để hàn Pcb gây ấn tượng với chất lượng đầu ra ổn định.
| Đào tạo & Hỗ trợ Chuyên nghiệp
I.C.T cung cấp hỗ trợ đầy đủ cho Lò Reflow SMT từ đầu đến cuối. Chúng tôi xử lý việc cài đặt, bảo trì và đào tạo tại cơ sở của bạn. Kỹ sư trả lời thắc mắc nhanh chóng qua điện thoại hoặc từ xa. Chúng tôi điều chỉnh các quy trình để phù hợp với những thay đổi trong sản xuất. Nâng cấp đến khi công nghệ tiến bộ. Phụ tùng thay thế được vận chuyển nhanh chóng trên toàn thế giới. Các trung tâm dịch vụ toàn cầu luôn sẵn sàng. Điều này đáp ứng mọi nhu cầu về Lò nướng lại không khí nóng để hàn Pcb. Khách hàng không phải dừng lại hoặc lo lắng. Đào tạo xây dựng kỹ năng người dùng cho các hoạt động hàng ngày. Công cụ từ xa khắc phục hầu hết các sự cố trực tuyến. Thăm khám tại chỗ giải quyết các trường hợp phức tạp. Tài liệu và video đầy đủ hỗ trợ việc học. Các gói dịch vụ phù hợp với mọi ngân sách.
| Khen ngợi khách hàng
Khách hàng khen ngợi các kỹ sư của chúng tôi đã giải quyết vấn đề trong vài giờ với kiến thức chuyên môn. SMT Reflow Oven nhận được nhiều lời khen vì hoạt động ổn định và ít hỏng hóc. Đóng gói sử dụng vật liệu chắc chắn để đến nơi an toàn. Trả lời nhanh email hoặc cuộc gọi sẽ tạo dựng niềm tin. Trợ giúp tại chỗ trong quá trình cài đặt giúp bắt đầu dễ dàng. Chất lượng thiết bị kéo dài nhiều năm mà không phai. Lò nướng lại không khí nóng cho hàn Pcb luôn giành được chiến thắng cho các mối nối sạch sẽ.
| Chứng nhận của chúng tôi
Lò nướng Reflow SMT của chúng tôi đã được phê duyệt CE, RoHS, ISO9001 về an toàn và sử dụng xanh. Bằng sáng chế bảo vệ các thiết kế độc đáo bên trong. Nó cũng đáp ứng các thông số kỹ thuật của CCC, UL. Kiểm tra nghiêm ngặt kiểm tra từng bộ phận trước khi xuất xưởng. Điều này đảm bảo độ tin cậy hàng đầu.
| Giới thiệu về I.C.T và Nhà máy của chúng tôi
I.C.T sở hữu bộ phận R&D và sản xuất tại một nhà máy hiện đại rộng 12000m2. Đội ngũ 89 gồm 20 kỹ sư lành nghề. Tốc độ tăng trưởng kể từ khi thành lập năm 2012. Chúng tôi phục vụ hơn 1600 khách hàng tại 72 quốc gia. Kiểm tra chất lượng nghiêm ngặt được thực hiện ở mọi bước. Hệ thống quản lý đầy đủ đảm bảo đầu ra tốt nhất. Điều này hỗ trợ các dòng SMT hoàn chỉnh với SMT Reflow Oven.
