Việc lựa chọn giữa 2D và 3D AOI tùy thuộc vào mức độ phức tạp của nhiệm vụ kiểm tra và yêu cầu về ngân sách. Các nhà sản xuất trong lĩnh vực điện tử thường chọn Máy kiểm tra 2D AOI hoặc SMT AOI cho các ứng dụng đơn giản hơn, nhạy cảm với chi phí hơn, trong đó tốc độ và độ tin cậy là quan trọng nhất. Tuy nhiên, 3D AOI hoặc kiểm tra quang học tự động trở nên cần thiết đối với các bo mạch phức tạp, mật độ cao đòi hỏi khả năng phát hiện lỗi và độ tin cậy vượt trội. Kiểm tra quang học tự động phải phù hợp với nhu cầu cụ thể của dây chuyền sản xuất. Khi so sánh 2D và 3D AOI, người ra quyết định phải đánh giá độ phức tạp của bo mạch, kỳ vọng về độ tin cậy và tài nguyên sẵn có.
· 2D AOI Sử dụng các hình ảnh phẳng từ một góc duy nhất, làm cho nó nhanh chóng và hiệu quả về chi phí cho các kiểm tra đơn giản, khối lượng lớn PCB.
· 3D AOI chụp các bản đồ 3D chi tiết với nhiều camera, phát hiện các khiếm khuyết ẩn và phức tạp mà 2D AOI thường bỏ lỡ.
· Chọn 2D AOI để phát hiện khuyết tật cấp độ bề mặt nhanh chóng trên các bảng tiêu chuẩn nơi tốc độ và ngân sách quan trọng nhất.
· Lựa chọn cho 3D AOI Khi kiểm tra các bảng phức tạp, dày đặc yêu cầu các phép đo chiều cao và khối lượng chính xác cho độ tin cậy cao.
· HYBRID AOI Các hệ thống kết hợp các phương pháp 2D và 3D để cân bằng tốc độ, chi phí và độ chính xác cho các nhu cầu kiểm tra đa dạng.
· Xem xét độ phức tạp của bảng, nhu cầu độ tin cậy và ngân sách cẩn thận để chọn hệ thống AOI phù hợp với mục tiêu sản xuất của bạn.
· Đầu tư vào 3D AOI Hỗ trợ chứng minh trong tương lai bằng cách xử lý các thành phần thu nhỏ và giảm các cuộc gọi khiếm khuyết sai.
· Đào tạo và tích hợp hệ thống thích hợp với phần mềm nhà máy cải thiện độ chính xác kiểm tra và hợp lý hóa sản xuất.
Diện mạo | 2d AOI Các hệ thống | 3D AOI Các hệ thống |
Tốc độ | Nhanh hơn; Lý tưởng cho sản xuất khối lượng lớn | Hơi chậm hơn; Những tiến bộ gần đây đã được cải thiện tốc độ |
Trị giá | Thấp hơn; Công nghệ trưởng thành và hiệu quả về chi phí | Cao hơn; Hình ảnh nâng cao làm tăng đầu tư |
Phát hiện khiếm khuyết | Chỉ khuyết tật cấp bề mặt; cuộc gọi sai cao hơn | Phát hiện các khuyết tật ẩn, thể tích và bề mặt; Tìm thấy lỗi nhiều hơn 30% |
Giới hạn | Không đo độ sâu; không thể kiểm tra các khớp ẩn | Chi phí cao hơn; Thiết lập và bảo trì phức tạp hơn |
Thuận lợi | Thông lượng cao; linh hoạt; ít vấn đề bóng tối | Đo chiều cao/âm lượng chính xác; Kiểm tra toàn diện |
2d AOI chụp các hình ảnh phẳng bằng một camera duy nhất, làm cho nó phù hợp để kiểm tra nhanh tiêu chuẩn PCB s . Phương pháp này vượt trội trong việc xác định các khiếm khuyết ở cấp độ bề mặt có thể nhìn thấy như dây bị thiếu hoặc các thành phần không chính xác. 3D AOI, mặt khác, sử dụng nhiều camera và ánh sáng có cấu trúc để tạo bản đồ 3D chi tiết. Cách tiếp cận này cho phép đo chính xác chiều cao, khối lượng và hình dạng , cho phép phát hiện các khiếm khuyết phức tạp mà các hệ thống 2D có thể bỏ lỡ. Trong khi 2D AOI cung cấp xử lý nhanh hơn và chi phí thấp hơn, 3D AOI cung cấp phát hiện khuyết tật vượt trội và giảm dương tính giả, đặc biệt là trong môi trường sản xuất phức tạp.
 |
Trường hợp sử dụng tốt nhất
Chọn phương pháp kiểm tra quang học tự động phù hợp phụ thuộc vào sự phức tạp của bảng, độ tin cậy cần thiết và môi trường sản xuất.
· 2d AOI Tốt nhất cho:
o Các dòng sản xuất tốc độ cao, khối lượng lớn nơi chi phí và thông lượng quan trọng nhất.
o Kiểm tra đơn giản hoặc tiêu chuẩn PCB s với các thành phần cấp độ bề mặt.
o Phát hiện các khiếm khuyết có thể nhìn thấy như các thành phần bị thiếu, lỗi phân cực và các vị trí không chính xác.
o Môi trường nơi thay đổi nhanh chóng và kiểm tra linh hoạt là ưu tiên.
· 3D AOI Tốt nhất cho:
o phức hợp, đông dân cư PCB s yêu cầu đo chính xác các khớp hàn và chiều cao thành phần.
o Các ứng dụng yêu cầu độ tin cậy cao, chẳng hạn như sản xuất ô tô, hàng không vũ trụ hoặc thiết bị y tế.
o Phát hiện các khiếm khuyết ẩn hoặc thể tích, bao gồm các dây dẫn được nâng lên, hàn không đủ và Tombstoning.
o Dòng sản xuất trong đó giảm các cuộc gọi sai và cải thiện tỷ lệ phát hiện khiếm khuyết là rất quan trọng.
Cuộc tranh luận 2D vs 3D AOI tập trung vào tốc độ cân bằng, chi phí và độ chính xác kiểm tra. 2D AOI Các hệ thống vẫn là lựa chọn ưa thích cho các ứng dụng đơn giản, có khối lượng lớn. 3D AOI Các hệ thống cung cấp hiệu suất chưa từng có để phát hiện lỗi nâng cao trong các môi trường đầy thách thức. Kiểm tra quang học tự động tiếp tục phát triển, cung cấp cho các nhà sản xuất tính linh hoạt để phù hợp với chiến lược kiểm tra của họ với các nhu cầu cụ thể của các mục tiêu sản xuất PCB của họ.
2D AOI sử dụng camera có độ phân giải cao để chụp các hình ảnh phẳng của các bảng mạch in trong quá trình kiểm tra. Hệ thống so sánh các hình ảnh này với dữ liệu tham chiếu, xác định bất kỳ sự khác biệt nào có thể chỉ ra các khiếm khuyết. Ánh sáng đóng một vai trò quan trọng, vì nó làm nổi bật các tính năng và các vấn đề tiềm năng trên bề mặt của bảng. Công nghệ dựa vào chụp ảnh góc một góc , có nghĩa là nó chỉ kiểm tra những gì có thể nhìn thấy từ trên cao. Cách tiếp cận này cho phép kiểm tra nhanh các khối lượng lớn của bảng, làm cho nó trở nên lý tưởng cho môi trường sản xuất tốc độ cao.
Một lợi thế chính của 2D AOI nằm ở hiệu quả chi phí của nó. Bảng sau đây phác thảo các chi phí điển hình liên quan đến việc triển khai 2D AOI trong một dòng sản xuất SMT tiêu chuẩn:
Thành phần chi phí | Phạm vi chi phí điển hình (USD) |
Cơ bản đến trung cấp 2d AOI | $ 3,200 đến $ 20.000 |
Nâng cao 2D AOI Hệ thống | $ 30.000 đến $ 60.000 |
Ví dụ: Yush YS-820L | $ 26.000 |
Chi phí cài đặt | $ 5.000 đến $ 15.000 |
Cấp phép phần mềm (Hàng năm) | $ 2.000 đến $ 12.000 |
Đào tạo (mỗi nhân viên) | $ 1.000 đến $ 5.000 |
Cấu trúc chi phí này làm cho 2D AOI có thể truy cập được cho nhiều nhà sản xuất, đặc biệt là những người tập trung vào sản xuất khối lượng lớn.
2D AOI cung cấp một số điểm mạnh có lợi cho việc sản xuất điện tử. Hệ thống kiểm tra các bảng nhanh hơn nhiều so với kiểm tra trực quan thủ công . Các phương pháp thủ công bị mệt mỏi và sự không nhất quán của con người, nhưng 2D AOI duy trì thông lượng cao và kết quả nhất quán. Bảng dưới đây nêu bật sự khác biệt:
Tính năng | Kiểm tra trực quan thủ công | 2d AOI Kiểm tra |
Tốc độ kiểm tra | Chậm hơn do sự mệt mỏi của con người và phán đoán chủ quan | Xử lý và phân tích nhanh hơn phù hợp cho sản xuất khối lượng lớn |
Thông lượng | Giới hạn bởi tốc độ và tính nhất quán của con người | Thông lượng cao hơn đáng kể cho phép kiểm tra nhanh |
Tính nhất quán | Ít nhất quán hơn, dễ bị lỗi | Tính nhất quán cao mà không mệt mỏi hoặc chủ quan |
Các nhà sản xuất giá trị 2D AOI Vì khả năng phát hiện các khiếm khuyết sớm trong quá trình , ngăn chặn các bảng bị lỗi tiến lên và giảm làm lại tốn kém. Hệ thống cung cấp :
· Độ chính xác cao bằng cách sử dụng xử lý hình ảnh nâng cao.
· Tốc độ kiểm tra nhanh cho thông lượng cao.
· Kết quả nhất quán, khách quan.
· Giảm lỗi của con người.
· Thiết lập nhanh cho các thiết kế bảng khác nhau.
· Phân loại khiếm khuyết theo loại và mức độ nghiêm trọng.
· Ghi nhật ký dữ liệu để kiểm soát chất lượng.
· Tiết kiệm chi phí dài hạn.
· Cải thiện chất lượng liên tục.
· Tích hợp liền mạch với các dòng SMT.
· Phản hồi thời gian thực để điều chỉnh ngay lập tức.
· Kiểm tra không tiếp xúc để bảo vệ các thành phần.
Mặc dù có lợi thế, 2D AOI có những hạn chế . Hệ thống không thể thực hiện kiểm tra đồng vị thực sự hoặc cung cấp dữ liệu đo thể tích. Nó thường tạo ra tỷ lệ cuộc gọi sai cao hơn so với các hệ thống nâng cao hơn. Một số thách thức phổ biến bao gồm:
· Không có khả năng kiểm tra các khớp hàn ẩn hoặc khiếm khuyết bên dưới các thành phần.
· Đo lường chiều cao hạn chế, gây khó khăn cho việc đánh giá các phần có hình cao hơn hoặc không đều.
· Thoát hóa các khiếm khuyết hàn tinh tế hoặc ẩn, chẳng hạn như các khoảng trống nhỏ.
· Tăng các cuộc gọi sai, yêu cầu các bước xác minh bổ sung.
Những hạn chế này có nghĩa là 2D AOI hoạt động tốt nhất cho các khuyết tật phẳng và bảng đơn giản. Đối với các tập hợp phức tạp hoặc các ứng dụng quan trọng, các nhà sản xuất có thể cần bổ sung 2D AOI với các phương pháp kiểm tra khác.
2D AOI Các hệ thống đóng một vai trò quan trọng trong sản xuất điện tử hiện đại. Các công ty dựa vào 2D AOI để duy trì chất lượng và hiệu quả cao trên dây chuyền sản xuất của họ. Công nghệ vượt trội khi kiểm tra các bảng mạch in (PCB s) cho các khiếm khuyết ở cấp độ bề mặt. Các nhà sản xuất chọn 2D AOI vì nó cung cấp kiểm tra nhanh, đáng tin cậy và nhất quán mà không làm chậm sản xuất.
Các nhà sản xuất điện tử sử dụng 2D AOI thường xuyên nhất. Hệ thống kiểm tra các thành phần bị thiếu, các vị trí không chính xác và lỗi hàn. Camera có độ phân giải cao và xử lý hình ảnh tiên tiến cho phép 2D AOI phát hiện ngay cả khiếm khuyết nhỏ. Khả năng này hỗ trợ sản xuất khối lượng lớn, trong đó tốc độ và độ chính xác là rất cần thiết.
Mẹo: 2d AOI là lý tưởng cho các nhà sản xuất cần kiểm tra số lượng lớn đơn giản hoặc tiêu chuẩn PCB s mỗi ngày.
Danh sách sau đây nêu bật các ứng dụng chung của 2D AOI trong ngành công nghiệp điện tử:
· Công nghệ gắn trên bề mặt (SMT) Lắp ráp: 2D AOI kiểm tra các bảng sau khi đặt và hàn thành phần. Nó xác định các thành phần không đúng chỗ, thiếu hoặc sai lệch.
· Kiểm tra công nghệ xuyên lỗ (THT): Hệ thống kiểm tra việc chèn chính xác và hàn các bộ phận xuyên lỗ.
· Kiểm tra dán hàn: 2D AOI xác minh sự hiện diện và căn chỉnh của dán hàn trước khi hàn lại hàn.
· Xác minh lắp ráp cuối cùng: Công nghệ đảm bảo rằng tất cả các thành phần đều có mặt và định hướng chính xác trước khi sản phẩm chuyển sang giai đoạn tiếp theo.
· Kiểm toán kiểm soát chất lượng: Các nhà sản xuất sử dụng 2D AOI để lấy mẫu và kiểm toán ngẫu nhiên để duy trì kiểm soát quy trình.
2D AOI cũng tìm thấy việc sử dụng trong các ngành công nghiệp khác yêu cầu kiểm tra cấp độ bề mặt nhanh chóng. Tuy nhiên, sản xuất điện tử vẫn là trường chính do sự cần thiết của kiểm tra nhanh, có khối lượng lớn PCB. Các ngành công nghiệp ô tô và thiết bị y tế thường yêu cầu kiểm tra nâng cao hơn, vì vậy họ có xu hướng sử dụng 3D AOI cho các bảng phức tạp với các khớp ẩn.
Một quy trình làm việc 2D AOI điển hình liên quan đến các bước sau:
1. Hệ thống chụp một hình ảnh phẳng của PCB bằng camera có độ phân giải cao.
2. Phần mềm xử lý hình ảnh so sánh hình ảnh được chụp với một tham chiếu.
3. Hệ thống gắn cờ bất kỳ sự khác biệt như các khiếm khuyết tiềm năng.
4. Các nhà khai thác xem xét các bảng được gắn cờ để có thêm hành động.
2D AOI cung cấp một giải pháp hiệu quả chi phí để phát hiện các khiếm khuyết sớm trong quá trình. Bằng cách bắt lỗi trước khi lắp ráp cuối cùng, các nhà sản xuất giảm làm lại và phế liệu. Công nghệ hỗ trợ cải tiến liên tục và giúp các công ty đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt.
3D AOI Các hệ thống sử dụng các kỹ thuật hình ảnh nâng cao để nắm bắt thông tin chi tiết về các bảng mạch in. Các hệ thống này sử dụng nhiều camera và ánh sáng có cấu trúc, chẳng hạn như Moiré Technology, để quét bảng từ nhiều góc độ. Ví dụ, 3D của Koh Young AOI , sử dụng công nghệ Moiré đa chiếu độc quyền để tạo dữ liệu thể tích thực sự. Cách tiếp cận này đo chiều cao, khối lượng và độ coplanar của các mối hàn và các thành phần. Các camera có độ phân giải cao, đôi khi có độ phân giải 8 HOẶC 15 , cho phép đo chính xác các phần nhỏ nhất. Phần mở rộng trục z làm tăng phạm vi đo chiều cao, giúp kiểm tra các thành phần cao. Các thuật toán chuyên dụng xử lý dữ liệu 3D, đo chiều cao pin, chiều cao hàn và phát hiện cầu. Hệ thống thực hiện hình ảnh và kiểm tra song song, cho phép các phép đo 3D nhanh và chính xác. Hình ảnh dựa trên độ sâu này giúp cải thiện đáng kể độ chính xác phát hiện khiếm khuyết bằng cách giảm các cuộc gọi sai và thoát.
3D AOI cung cấp một số lợi thế cho sản xuất điện tử, đặc biệt là khi kiểm tra phức tạp hoặc đông dân cư PCB s. Công nghệ cung cấp độ chính xác và độ chính xác cao trong phát hiện khuyết tật. Nó nắm bắt dữ liệu địa hình chi tiết, cho phép kiểm tra các biến đổi chiều cao và các tính năng bề mặt rất quan trọng trong các tổ hợp phức tạp. 3D AOI phát hiện các khiếm khuyết ba chiều như cong vênh, uốn cong và nâng các vấn đề dẫn đầu mà 2d AOI thường bỏ lỡ. Hệ thống kiểm tra không chỉ bề mặt trên cùng mà cả các cạnh và đáy của các thành phần, cho phép phát hiện các khuyết tật như các bộ phận Tombstoning và Skewed. Các thuật toán phần mềm nâng cao, bao gồm học máy , tăng cường độ chính xác phát hiện khiếm khuyết và khả năng thích ứng. 3D AOI Các hệ thống cung cấp tốc độ kiểm tra nhanh hơn các phương pháp thủ công và không yêu cầu tiếp xúc vật lý, bảo tồn các thành phần tinh tế. Khả năng thích ứng của 3D AOI phù hợp với các ngành công nghiệp với sự phức tạp PCB, như ô tô, hàng không vũ trụ và các thiết bị y tế. So với kiểm tra tia X tự động, 3D AOI vẫn hiệu quả hơn về chi phí để kiểm tra bề mặt trong khi vẫn cung cấp phân tích chi tiết.
Mẹo: 3D AOI vượt trội trong việc xác định các khiếm khuyết ba chiều có độ tin cậy tác động trong các ứng dụng mật độ cao và độ tin cậy cao.
Mặc dù có điểm mạnh, 3D AOI có một số hạn chế. Các hệ thống phức tạp và tốn kém hơn 2D AOI, dẫn đến chi phí đầu tư và bảo trì ban đầu cao hơn. 3D AOI yêu cầu sức mạnh tính toán lớn hơn để xử lý khối lượng lớn dữ liệu 3D, có thể làm chậm tốc độ kiểm tra. Các phương pháp quét, chẳng hạn như tam giác laser, liên quan đến quét bề mặt chi tiết và có thể giảm thông lượng so với 2D AOI. Các yếu tố này làm cho 3D AOI kém phù hợp cho các dây chuyền sản xuất tốc độ cao, đơn giản trong đó chi phí và tốc độ là ưu tiên chính. Các nhà sản xuất phải cân nhắc những hạn chế này đối với sự cần thiết phải phát hiện khuyết tật và kiểm tra toàn diện.
Các hệ thống 3D AOI đã trở thành các công cụ thiết yếu trong sản xuất điện tử hiện đại. Khả năng hình ảnh tiên tiến của họ cho phép các nhà sản xuất kiểm tra các tổ hợp phức tạp với độ chính xác cao. Các hệ thống này sử dụng nhận thức độ sâu và nhiều góc xem để phát hiện các khiếm khuyết mà các phương pháp 2D truyền thống thường bỏ lỡ.
Nhiều ngành công nghiệp dựa vào 3D AOI cho các nhiệm vụ kiểm tra đòi hỏi khắt khe nhất của họ. Công nghệ hỗ trợ các dây chuyền sản xuất tốc độ cao, nơi hàng ngàn bộ phận di chuyển qua kiểm tra mỗi giờ. Các nhà khai thác nhận được phản hồi ngay lập tức, giúp họ điều chỉnh các quy trình và duy trì các tiêu chuẩn chất lượng.
Lưu ý: 3D AOI duy trì tốc độ kiểm tra mà không hy sinh độ chính xác, làm cho nó trở nên lý tưởng cho các môi trường thông lượng cao.
Các nhà sản xuất chọn 3D AOI cho một số ứng dụng quan trọng:
· Mật độ cao SMT và SMD Các dây chuyền lắp ráp, trong đó các thành phần thu nhỏ và dày đặc đòi hỏi phải kiểm tra chính xác.
· Phát hiện các khiếm khuyết như phân cực không phù hợp, sai lệch và các bộ phận bị thiếu, rất khó xác định với các hệ thống 2D.
· Đo lường thể tích và hình dạng khớp hàn, khắc phục các vấn đề như phản xạ cụ thể và bóng tối giới hạn 2D AOI.
· Bồi thường cho Warpage của Hội đồng quản trị và sự phản kháng, có thể gây ra sự không chính xác trong kiểm tra 2D.
· Kiểm tra các bảng phức tạp trong các ngành công nghiệp có yêu cầu chất lượng nghiêm ngặt, bao gồm các lĩnh vực điện tử tiêu dùng, ô tô và hàng không vũ trụ.
Các hệ thống AOI 3D vượt trội trong các môi trường trong đó độ tin cậy không thể bị xâm phạm. Ví dụ, các nhà sản xuất ô tô và hàng không vũ trụ phụ thuộc vào kiểm tra 3D để bắt các khuyết tật ẩn có thể dẫn đến sự cố sản phẩm. Các công ty điện tử tiêu dùng sử dụng 3D AOI để đảm bảo rằng mọi thiết bị đều đáp ứng các tiêu chuẩn an toàn và hiệu suất cao.
Một quy trình làm việc 3D AOI điển hình liên quan đến việc quét bảng từ nhiều góc độ. Hệ thống tạo ra một bản đồ 3D chi tiết, đo chiều cao và khối lượng của từng thành phần và khớp hàn. Các thuật toán nâng cao phân tích dữ liệu này, gắn cờ mọi sai lệch so với tiêu chuẩn. Các nhà khai thác sau đó có thể xem xét các mục được gắn cờ và thực hiện hành động khắc phục.
Tính linh hoạt của 3D AOI cho phép nó thích ứng với các thiết kế bảng mới và các yêu cầu sản xuất phát triển. Khi các thành phần điện tử trở nên nhỏ hơn và phức tạp hơn, kiểm tra 3D đảm bảo rằng chất lượng vẫn phù hợp. Các nhà sản xuất được hưởng lợi từ việc giảm các cuộc gọi sai, cải thiện phát hiện khiếm khuyết và quy trình sản xuất được tối ưu hóa.
Mẹo: 3D AOI là lựa chọn ưa thích cho các nhà sản xuất cần kiểm tra chính xác, đáng tin cậy trong môi trường sản xuất phức tạp, có nhịp độ nhanh.
Khả năng phát hiện đặt nền tảng cho bất kỳ hệ thống kiểm tra quang học tự động. Trong so sánh 2D vs 3D AOI, mỗi phương pháp cung cấp các điểm mạnh và điểm yếu duy nhất. Các hệ thống 2D AOI dựa vào hình ảnh từ trên xuống để xác định các khiếm khuyết ở cấp độ bề mặt. Các hệ thống này vượt trội khi phát hiện các thành phần bị thiếu, lỗi phân cực và hàn dán sai. Tuy nhiên, họ đấu tranh với các khiếm khuyết ẩn hoặc thể tích vì họ thiếu nhận thức chiều sâu.

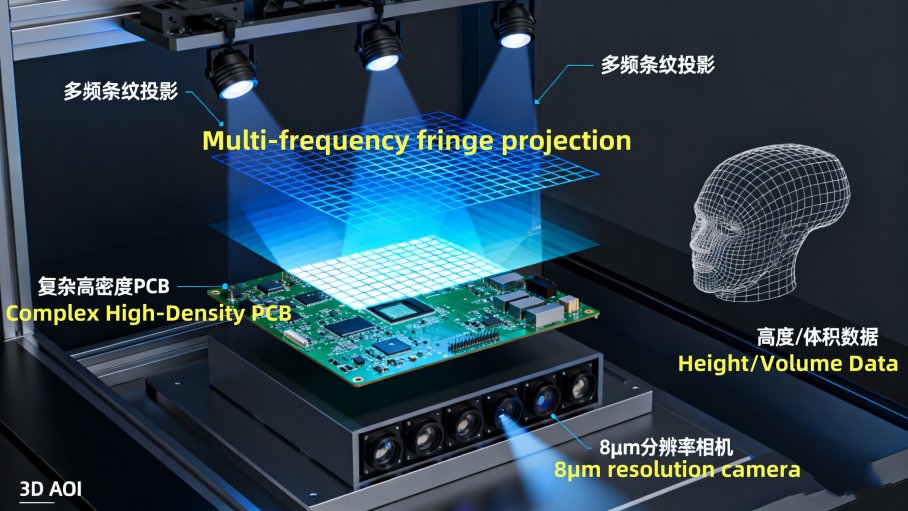

Các hệ thống AOI 3D sử dụng ánh sáng có cấu trúc và nhiều camera để tạo bản đồ ba chiều của bảng. Cách tiếp cận này cho phép đo chính xác chiều cao thành phần, độ coplanarity và khối lượng hàn. Do đó, 3D AOI phát hiện các vấn đề như ghim được nâng lên, hàn không đủ và đóng gói warpage, các vấn đề mà 2D AOI thường bỏ lỡ.
Bảng sau đây nêu bật sự khác biệt về tỷ lệ dương tính giả và độ chính xác phát hiện khuyết tật:
AOI Loại hệ thống | Tỷ lệ dương tính giả | Độ chính xác phát hiện khiếm khuyết | Ghi chú về âm tính sai |
Legacy 2D AOI (dựa trên quy tắc) | Lên đến ~ 50% | ~ 85–90% | Cao hơn do thiếu thông tin độ sâu |
AI-tăng cường 3D AOI | Giảm xuống dưới 10% (4 trận6%) | 97 …99% | Thấp hơn do dữ liệu độ sâu 3D |
Các hệ thống AOI 3D giảm đáng kể tích cực giả và cải thiện phát hiện khuyết tật tổng thể. Các nhà sản xuất yêu cầu khả năng kiểm tra nâng cao thường chọn 3D AOI cho hiệu suất vượt trội của nó.
Lưu ý: 3D AOI cung cấp kiểm tra toàn diện hơn bằng cách nắm bắt cả khiếm khuyết bề mặt và thể tích, làm cho nó trở nên lý tưởng cho các tổ hợp phức tạp.
Tốc độ và chi phí đóng một vai trò quan trọng trong việc chọn một hệ thống AOI. Các hệ thống 2D vs 3D AOI khác nhau rất nhiều trong các lĩnh vực này. 2D AOI cung cấp tốc độ kiểm tra nhanh hơn và đầu tư ban đầu thấp hơn. Các hệ thống này yêu cầu thiết lập ít phức tạp hơn và đào tạo nhà điều hành tối thiểu. Các nhà sản xuất có thể triển khai 2D AOI nhanh chóng trong môi trường có khối lượng lớn.
Hệ thống 3D AOI yêu cầu giá mua ban đầu cao hơn và thiết lập chuyên dụng hơn. Công nghệ đòi hỏi hiệu chuẩn, đào tạo liên tục và sức mạnh tính toán lớn hơn. Chi phí bảo trì cũng có xu hướng cao hơn do sự phức tạp của hệ thống. Tuy nhiên, 3D AOI cung cấp khả năng kiểm tra được cải thiện và có thể giảm các khiếm khuyết tốn kém theo thời gian.
Bảng dưới đây so sánh tổng chi phí sở hữu và nhu cầu hoạt động:
Diện mạo | 2d AOI Các hệ thống | 3D AOI Các hệ thống |
Giá mua ban đầu | Bắt đầu khoảng $ 3.200 | Có thể vượt quá $ 110.000 |
Chi phí bảo trì hàng năm | $ 5.000 đến $ 15.000 (cấp thấp hơn) | $ 5.000 đến $ 15.000 (cao cấp hơn) |
Thiết lập tiêu chuẩn | Thiết lập, hiệu chuẩn và đào tạo chuyên dụng | |
Nhu cầu hoạt động | Độ phức tạp thấp hơn | Độ phức tạp cao hơn, kiến thức chuyên môn |
ROI xem xét | Chi phí trả trước và bảo trì thấp hơn | Chi phí cao hơn, nhưng phát hiện khuyết tật được cải thiện |
Các hệ thống 3D AOI yêu cầu đầu tư lớn hơn nhưng cung cấp lợi ích dài hạn thông qua việc phát hiện khiếm khuyết nâng cao và giảm làm lại. Các nhà sản xuất nhỏ hơn có thể thích 2D AOI vì khả năng chi trả và dễ sử dụng.
Sự phù hợp của ứng dụng phụ thuộc vào loại lắp ráp bảng mạch in và khả năng kiểm tra cần thiết. Hệ thống 2D vs 3D AOI mỗi nhu cầu sản xuất khác nhau. 2D AOI hoạt động tốt nhất cho các tập hợp PCB đơn giản hơn với các tính năng cấp độ bề mặt. Các hệ thống này cung cấp kiểm tra nhanh, hiệu quả về chi phí cho các bảng tiêu chuẩn và giai đoạn đầu của dòng SMT.
3D AOI vượt trội trong việc kiểm tra các tổ hợp phức tạp yêu cầu kiểm tra độ sâu và kiểm tra độ coplanarity. Công nghệ xác định các khiếm khuyết liên quan đến chiều cao thành phần, khối lượng hàn và warpage. Các ngành công nghiệp như ô tô, hàng không vũ trụ và các thiết bị y tế thường dựa vào 3D AOI để đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt.
Bảng bên dưới tóm tắt AOI loại phù hợp với từng ứng dụng:
AOI Loại | Thích hợp PCB Các loại lắp ráp | Khả năng kiểm tra chính | Lý luận |
2d AOI | Đơn giản hơn PCB tập hợp với các tính năng 3D ít phức tạp hơn | Các khiếm khuyết ở cấp độ bề mặt như hàn dán sai, lỗi phân cực, các bộ phận bị thiếu | Hiệu quả chi phí và nhanh chóng; được triển khai sớm trong dòng SMT; giới hạn ở hình ảnh từ trên xuống |
3D AOI | Phức tạp hơn PCB Các tập hợp yêu cầu kiểm tra độ sâu và kiểm tra coplanarity | Khiếm khuyết liên quan đến chiều cao thành phần, khối lượng, coplanarity như hàn không đủ, ghim nâng, warpage gói | Sử dụng ánh sáng có cấu trúc và camera đa góc để phát hiện lỗi 3D chính xác |
Mẹo: Các nhà sản xuất nên phù hợp với hệ thống kiểm tra quang học tự động của họ với sự phức tạp của hội đồng quản trị của họ và các yêu cầu độ tin cậy của ngành công nghiệp của họ.
Quyết định 2D vs 3D AOI định hình hiệu quả của việc kiểm tra và chất lượng tổng thể của các sản phẩm hoàn chỉnh. Bằng cách hiểu các điểm mạnh của từng hệ thống, các nhà sản xuất có thể tối ưu hóa quá trình kiểm tra của họ và đạt được kết quả tốt hơn.
HYBRID AOI Các hệ thống tập hợp các tính năng tốt nhất của cả hai công nghệ kiểm tra 2D và 3D. Các nhà sản xuất sử dụng các hệ thống này để giải quyết sự phức tạp ngày càng tăng của các bảng mạch in hiện đại. Bằng cách kết hợp hai phương pháp kiểm tra trong một máy, các hệ thống lai AOI cung cấp kiểm soát chất lượng linh hoạt, hiệu quả và toàn diện.
HYBRID AOI Các hệ thống cung cấp một số lợi thế chính:
· 2D AOI cung cấp hình ảnh đáng tin cậy, chất lượng cao cho các thành phần có thể nhìn thấy . Nó hoạt động tốt để phát hiện các khiếm khuyết đơn giản và giữ chi phí kiểm tra thấp.
· 3D AOI mở rộng khả năng kiểm tra cho các mối hàn ẩn, đo chiều cao và phát hiện khuyết tật phức tạp. Nó tìm thấy các vấn đề mà 2d AOI không thể nhìn thấy.
· Các hệ thống lai áp dụng 2D AOI trong đó đủ và chuyển sang 3D AOI để kiểm tra nâng cao. Cách tiếp cận này tiết kiệm thời gian và tiền bạc trong khi cải thiện phạm vi bảo hiểm khiếm khuyết.
· Các nhà sản xuất có thể kiểm tra các sản phẩm một cách nhanh chóng và hiệu quả, phù hợp với phương pháp kiểm tra với các nhu cầu cụ thể của từng khu vực bảng.
Yamaha Motor Yri-V Hybrid AOI cho thấy cách thức hoạt động của công nghệ này trong thực tế. YRI-V tích hợp kiểm tra 2D và 3D với camera góc 4 hướng và máy chiếu 3D 8 hướng. Thiết lập này đạt được tốc độ kiểm tra và độ chính xác hàng đầu trong ngành. Hệ thống vượt trội trong việc kiểm tra các thành phần cực nhỏ, hoàn thiện bề mặt gương, rất khó đối với các hệ thống truyền thống AOI truyền thống. Tự động hóa được hỗ trợ AI trong YRI-V đơn giản hóa việc tạo và điều chỉnh dữ liệu kiểm tra. Các nhà khai thác cần ít kỹ năng chuyên dụng hơn, làm cho hệ thống dễ sử dụng hơn. Phương pháp lai hỗ trợ kiểm tra nhanh, chính xác các thành phần PCB đa dạng và phức tạp. Nó đáp ứng các nhu cầu của sản xuất SMT hiện đại, trong đó các bảng nhỏ hơn, dày đặc hơn và chức năng hơn bao giờ hết.
Mẹo: HYBRID AOI Các hệ thống giúp các nhà sản xuất cân bằng tốc độ, chi phí và độ chính xác kiểm tra. Họ cung cấp một giải pháp thực tế cho Thử thách 2D VS 3D AOI trong ngành công nghiệp điện tử ngày nay.
HYBRID AOI Các hệ thống tiếp tục phát triển. Khi PCB S trở nên phức tạp hơn, các hệ thống này sẽ đóng một vai trò lớn hơn trong việc đảm bảo chất lượng và độ tin cậy của sản phẩm. Các nhà sản xuất đầu tư vào lai AOI có được sự linh hoạt để điều chỉnh chiến lược kiểm tra của họ khi các tiến bộ công nghệ.

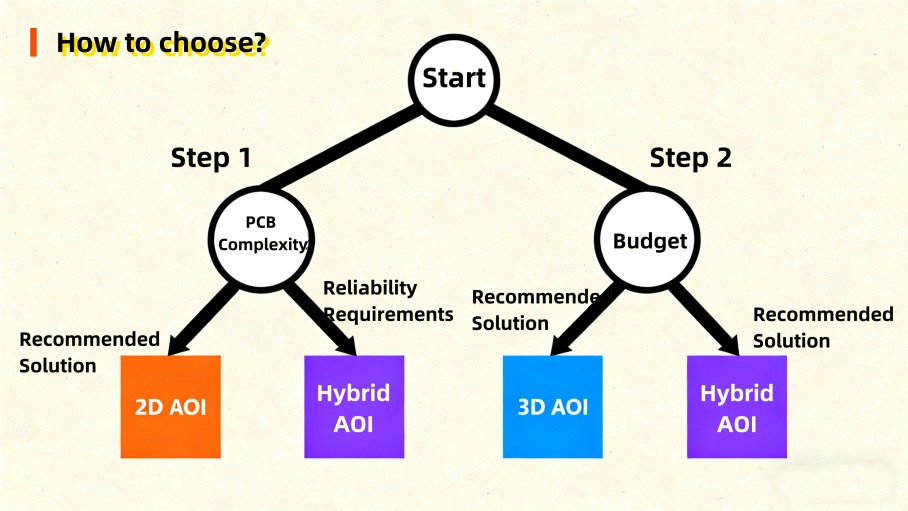

Độ phức tạp của bảng đóng vai trò trung tâm trong việc chọn hệ thống AOI bên phải cho bất kỳ lắp ráp bảng mạch in nào. Khi số lượng các thành phần, mật độ và việc sử dụng các công nghệ đóng gói nâng cao tăng lên, các nhà sản xuất cần dữ liệu kiểm tra vừa đáng tin cậy vừa có thể lặp lại. Các bảng đơn giản với các thành phần cấp độ bề mặt được hưởng lợi từ 2D AOI . Các hệ thống này sử dụng hình ảnh từ trên xuống để kiểm tra các bộ phận bị thiếu và lỗi hàn. Họ cung cấp kiểm tra nhanh và tiết kiệm chi phí, làm cho chúng trở nên lý tưởng cho sản xuất khối lượng lớn PCB.
Tuy nhiên, khi độ phức tạp tăng lên, 2D AOI phải đối mặt với những thách thức. Bóng tối, biến thể ánh sáng và thiếu thông tin độ sâu hạn chế hiệu quả của nó. Phức hợp PCB s thường có các thành phần thu nhỏ, bố cục dày đặc và thiết kế đa lớp. Trong những trường hợp này, 3D AOI trở nên cần thiết. 3D AOI Các hệ thống sử dụng nhiều camera hoặc công nghệ laser để thu thập dữ liệu chiều cao và âm lượng . Điều này cho phép họ phát hiện các khiếm khuyết như cong vênh, nâng dẫn và các vấn đề về tính coplanarity mà 2d AOI không thể nhìn thấy.
Các nhà sản xuất trong các ngành công nghiệp như ô tô và điện tử công nghiệp dựa vào 3D AOI cho các bảng phức tạp. Các hệ thống này cung cấp dữ liệu đo toàn diện đáp ứng các tiêu chuẩn IPC-610. Điều này cho phép phát hiện sớm quá trình trôi dạt và hỗ trợ các mục tiêu không hút.
AOI Hệ thống | Độ phức tạp của bảng tối thiểu thường được xử lý | Độ phức tạp của bảng tối đa thường được xử lý |
2d AOI | Bảng đơn giản hơn với kiểm tra cấp độ bề mặt; hiệu quả để phát hiện các thành phần bị thiếu và lỗi hàn; Ưu tiên tốc độ và hiệu quả chi phí | Các bảng ít phức tạp hơn mà không có khiếm khuyết liên quan đến thể tích hoặc chiều cao; Nói chung không phù hợp với bảng nhiều lớp hoặc mật độ cao |
3D AOI | Bảng yêu cầu kiểm tra thể tích bao gồm đo chiều cao; Thích hợp để phát hiện các khiếm khuyết phức tạp như các vấn đề dẫn đầu và các vấn đề về tính coplanarity | Bố cục mật độ cao, đa lớp và bảng phức tạp yêu cầu phát hiện khuyết tật 3D chi tiết; được sử dụng trong các lĩnh vực điện tử công nghiệp và ô tô |
Mẹo: Đối với mật độ cao, đa lớp hoặc thu nhỏ PCB s, 3D AOI cung cấp độ chính xác đo lường và phát hiện khuyết tật cần thiết để kiểm tra đáng tin cậy.
Yêu cầu độ tin cậy khác nhau giữa các ngành và ảnh hưởng trực tiếp đến AOI. Các lĩnh vực như ô tô, hàng không vũ trụ và các thiết bị y tế đòi hỏi độ tin cậy của sản phẩm cao nhất. Trong các lĩnh vực này, ngay cả một khiếm khuyết duy nhất có thể dẫn đến việc thu hồi tốn kém hoặc các vấn đề an toàn. AOI Các hệ thống phải cung cấp kết quả kiểm tra chính xác, nhất quán để đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt.
Một số yếu tố hình thành độ tin cậy trong lựa chọn AOI :
Nhân tố | Giải thích |
Loại kiểm tra | Xác định xem AOI kiểm tra tại bảng, thành phần hoặc SMT, phù hợp với nhu cầu của ngành. |
Độ phân giải hình ảnh | Độ phân giải cao là rất quan trọng để phát hiện các khiếm khuyết nhỏ phổ biến trong các lĩnh vực có trách nhiệm cao. |
Tốc độ kiểm tra | Phải phù hợp với quy mô sản xuất; Thông lượng cao là cần thiết mà không bị thiếu lỗi. |
Các tính năng tự động hóa | Tự động hóa làm giảm lỗi của con người, hỗ trợ chất lượng nhất quán trong các ngành công nghiệp quan trọng. |
Độ chính xác và độ tin cậy | Cơ bản để đáp ứng các tiêu chuẩn nghiêm ngặt và đảm bảo tính nhất quán phát hiện khiếm khuyết. |
Tích hợp với các hệ thống khác | Tích hợp liền mạch hỗ trợ các dây chuyền sản xuất phức tạp điển hình trong ô tô/không gian vũ trụ. |
Hỗ trợ sau bán hàng | Hỗ trợ liên tục đảm bảo độ tin cậy lâu dài trong các lĩnh vực đòi hỏi. |
AOI Các hệ thống cho phép phát hiện lỗi sớm, giúp giảm các lỗi sản xuất tốn kém và cải thiện độ tin cậy của các thiết bị điện tử. Nâng cao AOI Các công nghệ, bao gồm hình ảnh AI và 3D, thích ứng với các thiết kế phức tạp PCB và tỷ lệ khuyết tật thấp hơn. Ví dụ: AOI Thiết bị có thể giảm tỷ lệ khiếm khuyết từ 2% xuống 0,5% bằng cách tự động hóa các kiểm tra mà nếu không sẽ tốn thủ công và tốn thời gian. Sự cải thiện trong phát hiện khuyết tật này dẫn đến độ tin cậy sản phẩm cao hơn và sự hài lòng của khách hàng.
Lưu ý: Chọn hệ thống AOI bên phải cho các ngành công nghiệp có trách nhiệm cao đảm bảo rằng mọi hội đồng bảng được in đều đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt nhất.
Ngân sách vẫn là một xem xét chính khi chọn các hệ thống giữa 2D và 3D AOI. 2D AOI cung cấp đầu tư ban đầu thấp hơn và giảm chi phí bảo trì. Các hệ thống này phù hợp với các nhà sản xuất tập trung vào sản xuất khối lượng lớn, nhạy cảm với chi phí PCB. Họ cung cấp kiểm tra nhanh cho các bảng đơn giản hơn, giúp các công ty kiểm soát chi phí.
Các hệ thống 3D AOI yêu cầu đầu tư trả trước cao hơn. Công nghệ hình ảnh tiên tiến và các tính năng phần mềm thêm vào chi phí. Đào tạo bảo trì và vận hành cũng tăng chi phí. Tuy nhiên, 3D AOI cung cấp giá trị dài hạn bằng cách giảm tỷ lệ khiếm khuyết và cải thiện độ tin cậy của sản phẩm. Đối với phức tạp PCB s, đầu tư vào 3D AOI thường được đền đáp thông qua ít thất bại hơn và ít làm lại hơn.
Các nhà sản xuất nên cân nhắc tổng chi phí sở hữu so với lợi ích của độ chính xác kiểm tra được cải thiện. Chọn thiết bị AOI dựa trên khối lượng sản xuất, độ phức tạp sản phẩm và mục tiêu độ tin cậy đảm bảo hệ thống đáp ứng cả yêu cầu về ngân sách và chất lượng. Đào tạo đúng cách và bảo trì thường xuyên giúp tối đa hóa lợi tức đầu tư.
Mẹo: Đối với các nhà sản xuất có ngân sách hạn chế và bảng đơn giản, 2D AOI cung cấp một giải pháp thực tế. Đối với những người sản xuất thiết bị điện tử phức tạp hoặc cần độ tin cậy cao, đầu tư vào 3D AOI có thể dẫn đến tiết kiệm dài hạn đáng kể.
Chọn một hệ thống AOI không chỉ là đáp ứng nhu cầu kiểm tra ngày hôm nay. Các nhà sản xuất cũng phải xem xét cách đầu tư của họ sẽ hoạt động khi các yêu cầu công nghệ và công nghiệp phát triển. Ngành công nghiệp điện tử tiếp tục tiến tới thu nhỏ lớn hơn, mật độ thành phần cao hơn và tiêu chuẩn chất lượng chặt chẽ hơn. Các xu hướng này đẩy các hệ thống AOI để cung cấp các kiểm tra chính xác hơn, đáng tin cậy và giàu dữ liệu hơn.
2D AOI Các hệ thống dựa vào so sánh và độ tương phản hình ảnh. Cách tiếp cận này hoạt động tốt cho các bảng đơn giản nhưng đấu tranh với các thành phần phức tạp hoặc thu nhỏ. Do đó, 2D AOI thường tạo ra tỷ lệ cuộc gọi sai và thoát cao hơn. Hệ thống gần như 3D hoặc 2.5D cung cấp một số cải tiến nhưng vẫn phải đối mặt với những hạn chế tương tự. Ngược lại, các hệ thống 3D AOI thực sự sử dụng kiểm tra dựa trên phép đo. Chúng cung cấp dữ liệu chính xác về chiều cao thành phần, khối lượng hàn và độ coplanarity. Điều này làm giảm các cuộc gọi sai và thoát ra, giúp các nhà sản xuất tối ưu hóa các quy trình và tiến gần hơn đến việc sản xuất không bị lỗi. Đối với các công ty nhắm đến sản xuất chất lượng cao, đầu tư vào 3D AOI thường có ý nghĩa, ngay cả với chi phí trả trước cao hơn.
Bảng dưới đây tóm tắt các yếu tố chính ảnh hưởng đến các quyết định AOI trong tương lai:
Diện mạo | Bản tóm tắt |
Trình điều khiển | Thu nhỏ, thiết bị điện tử phức tạp, nhu cầu về các sản phẩm không hút, tăng trưởng trong các lĩnh vực ô tô/y tế |
Thách thức | Chi phí ban đầu cao và độ phức tạp của 3D AOI, Cần lập trình chuyên ngành, cập nhật liên tục |
Những cơ hội | Tích hợp AI/ML để phát hiện khiếm khuyết tốt hơn, mở rộng sang bao bì nâng cao, giao diện thân thiện với người dùng |
Xu hướng tương lai | Chuyển sang True 3D AOI, AI/ML để phân tích dự đoán, kiểm tra nội tuyến thời gian thực, tích hợp MES/ERP kỹ thuật số, tập trung bền vững |
Xu hướng thị trường khu vực | Dẫn đầu châu Á-Thái Bình Dương về thể tích; Bắc Mỹ/Châu Âu tập trung vào các lĩnh vực có giá trị cao, có trách nhiệm cao |
Sự biện minh đầu tư | 3D AOI Giảm các cuộc gọi sai, cung cấp dữ liệu đáng tin cậy, hỗ trợ Công nghiệp 4.0, cần thiết cho sản xuất cao cấp |
Mẹo: Các nhà sản xuất lập kế hoạch cho tương lai nên tìm kiếm các hệ thống AOI hỗ trợ AI và học máy, tích hợp dữ liệu thời gian thực và khả năng tương thích với các hệ thống sản xuất kỹ thuật số.
Vì AOI Các tiến bộ công nghệ, các hệ thống có phần mềm linh hoạt, phần cứng mô -đun và hỗ trợ nhà cung cấp mạnh sẽ thích ứng dễ dàng hơn với các yêu cầu mới. Các công ty cũng nên xem xét sự dễ dàng của các bản cập nhật phần mềm, khả năng xử lý các loại thành phần mới và tích hợp của hệ thống với các mạng dữ liệu nhà máy. Việc chọn hệ thống AOI sẵn sàng trong tương lai giúp các nhà sản xuất duy trì tính cạnh tranh khi các tiêu chuẩn ngành và kỳ vọng của khách hàng tăng lên.
Các nhà sản xuất nên chọn 2D AOI để kiểm tra hiệu quả, hiệu quả về chi phí của các tổ hợp PCBA đơn giản, trong khi 3D AOI phù hợp với các bảng phức tạp với nhu cầu chất lượng nghiêm ngặt . phù hợp với công nghệ AOI với nhu cầu kiểm tra , độ phức tạp của sản phẩm và ngân sách đảm bảo kết quả tối ưu. Các công ty được hưởng lợi từ việc tư vấn AOI Các nhà cung cấp, tiến hành thử nghiệm và xem xét hiệu chuẩn và hỗ trợ hệ thống trước khi hoàn thiện các quyết định. Xem lại các so sánh và hướng dẫn quyết định giúp đảm bảo giải pháp được chọn phù hợp với các yêu cầu sản xuất phát triển.

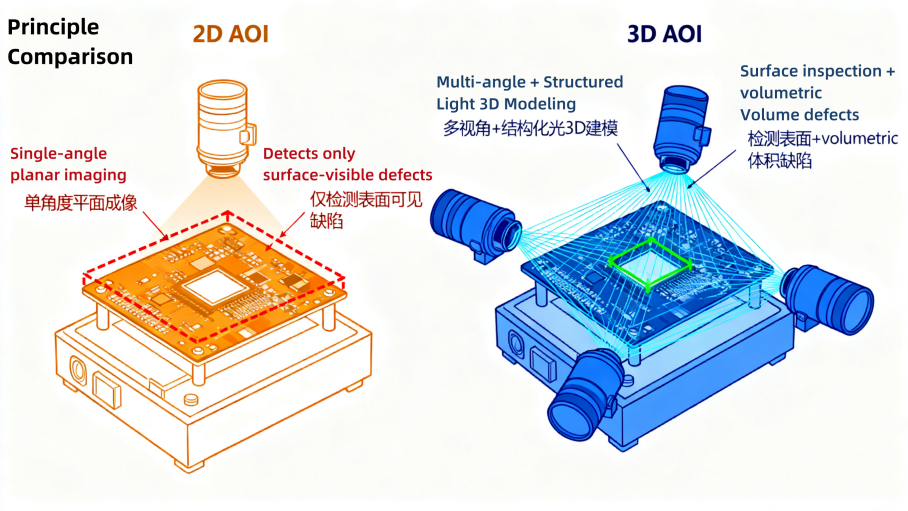

2d AOI Kiểm tra các bảng bằng hình ảnh phẳng từ một góc đơn. 3D AOI sử dụng nhiều góc và ánh sáng có cấu trúc để đo chiều cao và khối lượng, phát hiện các khuyết tật phức tạp hơn.
2d AOI không thể phát hiện các vấn đề khớp hàn ẩn. Nó chỉ kiểm tra các bề mặt có thể nhìn thấy. 3D AOI cung cấp thông tin độ sâu và có thể xác định các khiếm khuyết ẩn hoặc thể tích.
2D AOI hoạt động tốt nhất cho sản xuất tốc độ cao, khối lượng lớn. Nó cung cấp kiểm tra nhanh hơn và chi phí thấp hơn. 3D AOI phù hợp với các dòng chậm hơn với các bảng phức tạp.
3D AOI Các hệ thống cần bảo trì và hiệu chuẩn nhiều hơn. Máy ảnh và phần mềm nâng cao của họ yêu cầu cập nhật thường xuyên. 2D AOI Các hệ thống có bảo trì đơn giản hơn.
AOI Các hệ thống bắt các khuyết tật sớm trong quá trình. Họ ngăn chặn các bảng bị lỗi di chuyển về phía trước. Điều này làm giảm việc làm lại, giảm chi phí và cải thiện độ tin cậy của sản phẩm.
HYBRID AOI Các hệ thống kết hợp các điểm mạnh của cả kiểm tra 2D và 3D. Họ cung cấp bảo hiểm linh hoạt, toàn diện. Các nhà sản xuất có độ phức tạp của bảng khác nhau thường thấy lợi nhuận mạnh mẽ từ các hệ thống lai.
Các nhà khai thác cần đào tạo cơ bản cho 2D AOI. 3D AOI và các hệ thống lai đòi hỏi các kỹ năng nâng cao hơn, bao gồm hiệu chuẩn và sử dụng phần mềm. Nhiều nhà cung cấp cung cấp các chương trình đào tạo.
Hầu hết các hệ thống AOI hiện đại nhất hỗ trợ tích hợp với phần mềm MES hoặc ERP. Điều này cho phép chia sẻ dữ liệu thời gian thực và kiểm soát quy trình, hỗ trợ các sáng kiến của ngành công nghiệp 4.0.
