| SMT Giải pháp dây chuyền lắp ráp
I.C.T cung cấp Dây chuyền lắp ráp SMT hoàn chỉnh từ khâu lập kế hoạch đến vận hành. Chúng tôi thiết kế các dây chuyền bán tự động và hoàn toàn tự động bằng máy JUKI. Nhóm của chúng tôi có 22 năm kinh nghiệm trong lĩnh vực công nghệ SMT. Các dây chuyền bao gồm bộ nạp, máy in, bộ gắp và đặt JUKI, lò chỉnh lại dòng, AOI và bộ dỡ hàng. Thiết lập hoàn toàn tự động cần một công nhân mỗi ca. Công suất là 18Kw/H cho đường dây lớn. Chúng tôi phục vụ các ngành LED, TV, điện thoại và ô tô. Quá trình cài đặt mất 3 ngày. Đào tạo kéo dài 7-15 ngày. Chúng tôi giúp xây dựng các nhà máy trên toàn thế giới với lời khuyên của chuyên gia.
| Tính năng
Quy trình làm việc tự động

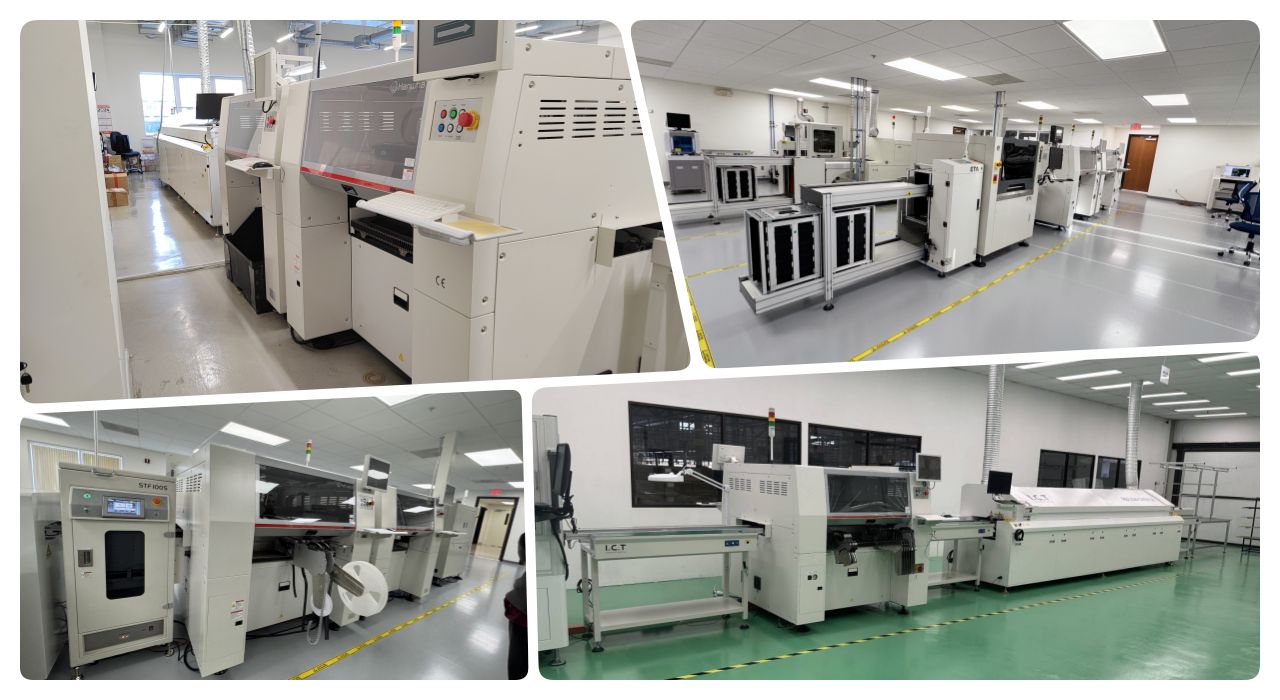

Dây chuyền lắp ráp SMT chạy từ máy nạp này đến máy dỡ hàng khác mà không dừng lại. Nó bắt đầu với việc tải và làm sạch bảng. Máy in thêm hàn dán chính xác. Máy JUKI đặt các bộ phận nhanh chóng. Mối hàn lò Reflow chắc chắn. AOI kiểm tra chất lượng. Bảng phân loại bộ dỡ NG/OK. Luồng này tăng tốc độ và cắt giảm lỗi. Dây chuyền tự động hoàn toàn xử lý các sản phẩm phức tạp như bộ điều khiển tự động.
SMD Công nghệ bố trí
SMD chọn và đặt trong Dây chuyền lắp ráp SMT của chúng tôi đảm bảo độ chính xác. Nó đặt các bộ phận nhỏ một cách nhanh chóng trên PCB. Tốc độ cao phù hợp với sản xuất hàng loạt. Máy hoạt động với băng tải để vận chuyển trơn tru. Nó hỗ trợ các bảng từ nhỏ đến lớn. Công nghệ này giúp giảm thiểu các khuyết tật trong LED hoặc lắp ráp điện thoại.
Hiệu suất lò Reflow
Lò Reflow trong dây chuyền làm nóng các tấm ván một cách đồng đều. Nó hàn các thành phần mạnh mẽ mà không bị hư hại. Điều khiển đa vùng giúp nhiệt độ ổn định. Băng tải làm mát theo sau để hàn. Bước này phù hợp với Dây chuyền sản xuất lắp ráp SMT PCB để có đầu ra đáng tin cậy. Sử dụng năng lượng thấp giúp tiết kiệm chi phí.
Kiểm tra và thử nghiệm
AOI quét bảng sau khi hàn. Nó tìm thấy lỗi như các bộ phận bị thiếu. SPI kiểm tra dán trước khi đặt. Điều này đảm bảo chất lượng cao trong Dây chuyền lắp ráp tốc độ cao SMT. Bảng NG đi tới băng tải loại bỏ.
Tùy chọn dòng linh hoạt
Chọn Dây chuyền sản xuất bán tự động hoặc hoàn toàn tự động PCBA. Bán tự động phù hợp với những vật dụng nhỏ như bóng đèn. Full-auto xử lý các thiết bị điện tử tự động. Bản vẽ bố cục giúp quy hoạch không gian. Dây chuyền thích ứng với nhu cầu nhà máy của bạn.
| Đặc điểm kỹ thuật
| Hạng mục | Dự án | Chi tiết |
|---|---|---|
| Yêu cầu bố trí nhà máy | Bố trí mạch không khí của nhà máy | Sử dụng nguồn khí nhà máy hoặc máy nén khí không dầu riêng biệt. Áp suất phải lớn hơn 7kg/cm2. |
| Sơ đồ điện nhà máy | AC220 một pha (220±10%, 50/60Hz) AC 380V ba pha (380±10%, 50/60Hz) | |
| Bố trí ống xả nhà máy | Tốc độ dòng chảy tối thiểu của ống xả là 500 feet khối mỗi phút (14,15m³/phút) | |
| Bố trí chiếu sáng nhà xưởng | Độ chiếu sáng lý tưởng trong nhà máy là 800~1200LUX, ít nhất không dưới 300LUX. | |
| Bố trí nhiệt độ nhà máy | Nhiệt độ môi trường xung quanh xưởng sản xuất là 23±3°C, thường là 17~28°C, độ ẩm tương đối là 45%~70%RH. | |
| Chuẩn bị nguyên liệu | Danh sách BOM | Liệt kê tất cả các bộ phận và số lượng cần thiết cho việc lắp ráp Dây chuyền sản xuất PCBA. |
| Tệp CAD | Tệp thiết kế kỹ thuật số để lập kế hoạch bố trí PCB và thiết lập máy. | |
| Tập tin Gerber | Tệp tiêu chuẩn để sản xuất và in khuôn tô PCB. | |
| Dán hàn | Vật liệu được áp dụng trên miếng đệm trước khi đặt các bộ phận vào máy in. | |
| SMD Vật liệu thành phần | Các bộ phận gắn trên bề mặt như chip và điện trở để đặt. | |
| Cồn công nghiệp | Được sử dụng để làm sạch bảng và giấy nến trong quá trình thiết lập. | |
| Đai nối | Băng để kết nối các cuộn cấp liệu mà không cần dừng dây chuyền. | |
| miếng kim thuộc mỏng | Tấm kim loại có lỗ để in hàn dán chính xác. |

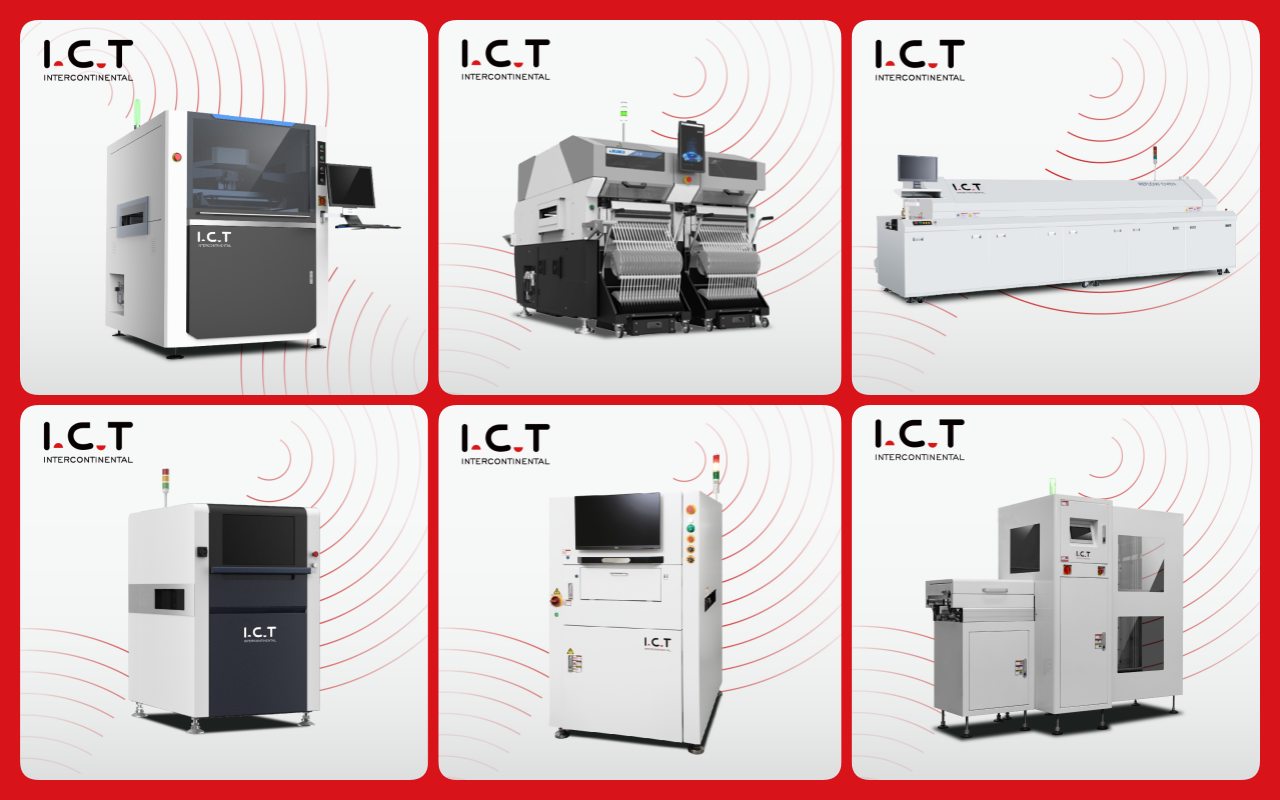

| SMT Danh sách thiết bị đường dây
Dây chuyền sản xuất I.C.T Chất lượng cao PCBA có thiết bị tiên tiến để lắp ráp PCB hiệu quả và chính xác. Dây chuyền SMT hoàn toàn tự động bao gồm một máy nạp, một máy in tự động cho ứng dụng dán hàn chính xác, một máy gắp và đặt để đặt các bộ phận chính xác, một lò nung lại để hàn đáng tin cậy và một hệ thống AOI để kiểm tra khuyết tật kỹ lưỡng. Dây chuyền sản xuất PCBA chất lượng cao này đảm bảo vận hành trơn tru, độ tin cậy cao và lắp ráp SMT chi phí thấp, đáp ứng các yêu cầu đa dạng của ngành.
| Tên sản phẩm | Mục đích trong dòng SMT |
|---|---|
| PCB Bộ tải | Tự động tải PCB trần vào dòng. |
| Máy in dán hàn | In chính xác chất hàn dán trên miếng đệm PCB. |
| Chọn và đặt máy | Gắn chính xác các thành phần vào PCB. |
| Lò phản xạ | Làm tan chảy chất hàn để tạo thành các mối nối chắc chắn. |
| AOI Máy | Kiểm tra các mối hàn và các khuyết tật về vị trí. |
| SPI Máy | Kiểm tra chiều cao và chất lượng dán hàn. |
| Thiết bị truy xuất nguồn gốc | Ghi lại và theo dõi dữ liệu sản xuất: Máy khắc laser/Máy dán nhãn/ Máy in phun |
| SMT Máy làm sạch | Được sử dụng để làm sạch PCB, giấy nến, đồ đạc cố định, vòi phun, v.v. |
| PCB Máy định tuyến | Cắt PCBA thành sản phẩm cuối cùng |
| Video thành công của khách hàng

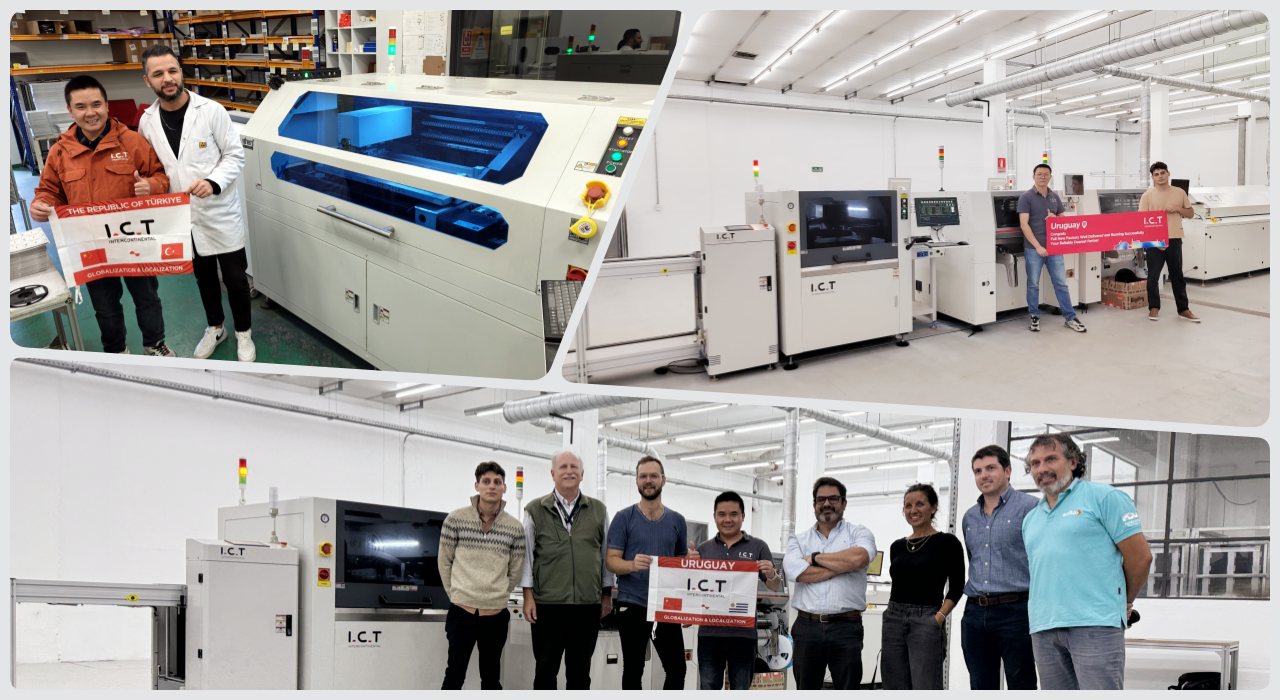

Một nhà sản xuất bộ nguồn cho ô tô chia sẻ câu chuyện của họ. Họ sử dụng dòng I.C.T SMT. Video cho thấy khách hàng khen ngợi cách thiết lập. Phần SMT có bộ nạp, bộ dọn dẹp, máy in, bộ định vị JUKI, băng tải, chỉnh lại dòng, bộ làm mát, bộ đệm, AOI và bộ dỡ NG/OK. Máy chạy êm ái khi làm việc thực tế. Khách hàng nhấn mạnh hoạt động dễ dàng và sản lượng cao. Dây chuyền lắp ráp SMT này giúp nâng cao chất lượng phụ tùng ô tô của họ.
| Hỗ trợ dịch vụ và đào tạo
I.C.T hỗ trợ đầy đủ cho Dây chuyền lắp ráp SMT. Nhóm của chúng tôi cài đặt trong 3 ngày. Kỹ sư đào tạo nhân viên trong 7-15 ngày. Chúng tôi cung cấp bảo trì và nâng cấp. Dịch vụ bao phủ thế giới với 15 năm kinh nghiệm. Người quản lý giải quyết vấn đề nhanh chóng. Trợ lý đảm bảo không bỏ sót vấn đề nào. Chúng tôi tối ưu hóa các dòng trong quá trình sử dụng.
| Lời chứng thực của khách hàng
Khách hàng yêu thích sự trợ giúp nhanh chóng của các kỹ sư của chúng tôi ở nước ngoài. Họ khen ngợi hiệu suất đáng tin cậy của Dây chuyền lắp ráp SMT. Đóng gói an toàn bảo vệ máy móc trong vận chuyển. Phản hồi nhanh khắc phục sự cố trong vài giờ. Thiết bị chạy ổn định với thời gian ngừng hoạt động thấp.
| Chứng nhận và tiêu chuẩn
I.C.T đạt CE về tuân thủ an toàn. RoHS đảm bảo không có vật liệu độc hại. ISO9001 quản lý các quy trình chất lượng. Bằng sáng chế bảo vệ sự đổi mới của chúng tôi. Những điều này chứng tỏ Dây chuyền lắp ráp SMT đáng tin cậy.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T có R&D riêng và ba nhà máy. Hơn 89 nhân viên bao gồm 20 kỹ sư. Chúng tôi phát triển nhanh chóng trong 25 năm. Phục vụ 1600 khách hàng tại 72 quốc gia. Nhà máy có diện tích 12000m2 với các bài kiểm tra nghiêm ngặt. Hệ thống chất lượng kiểm tra từng bước. Chúng tôi cung cấp các giải pháp đầy đủ trên toàn thế giới.
