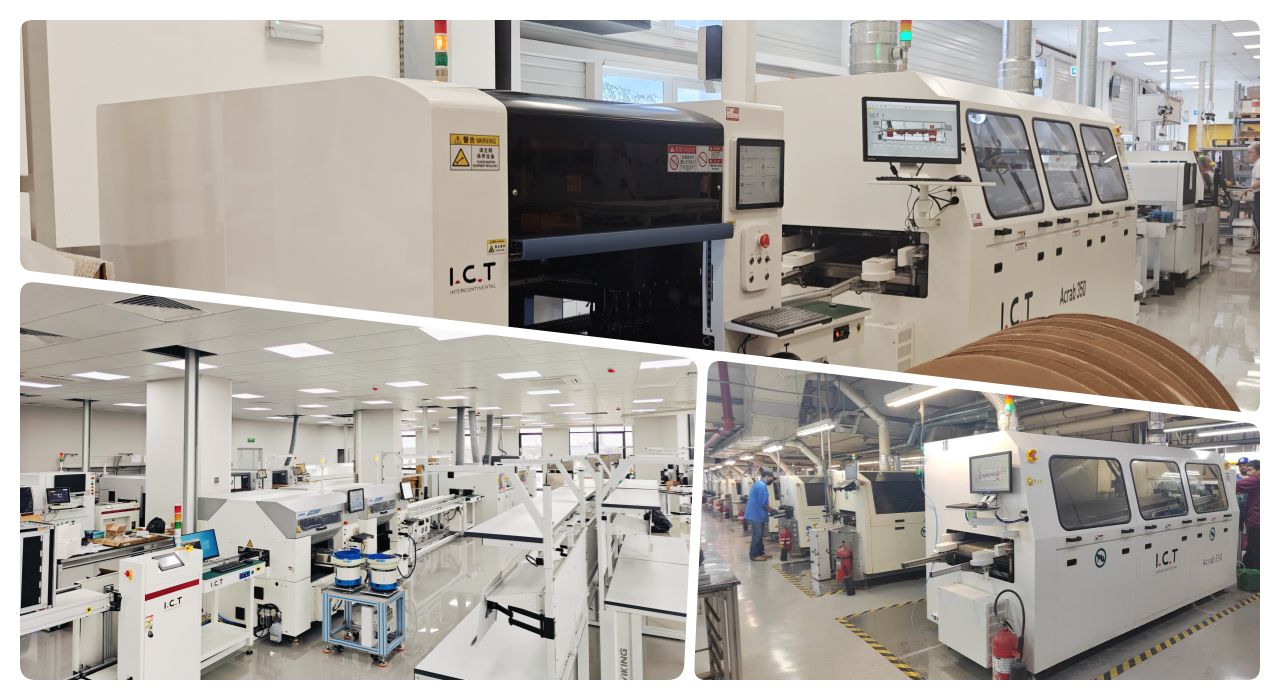

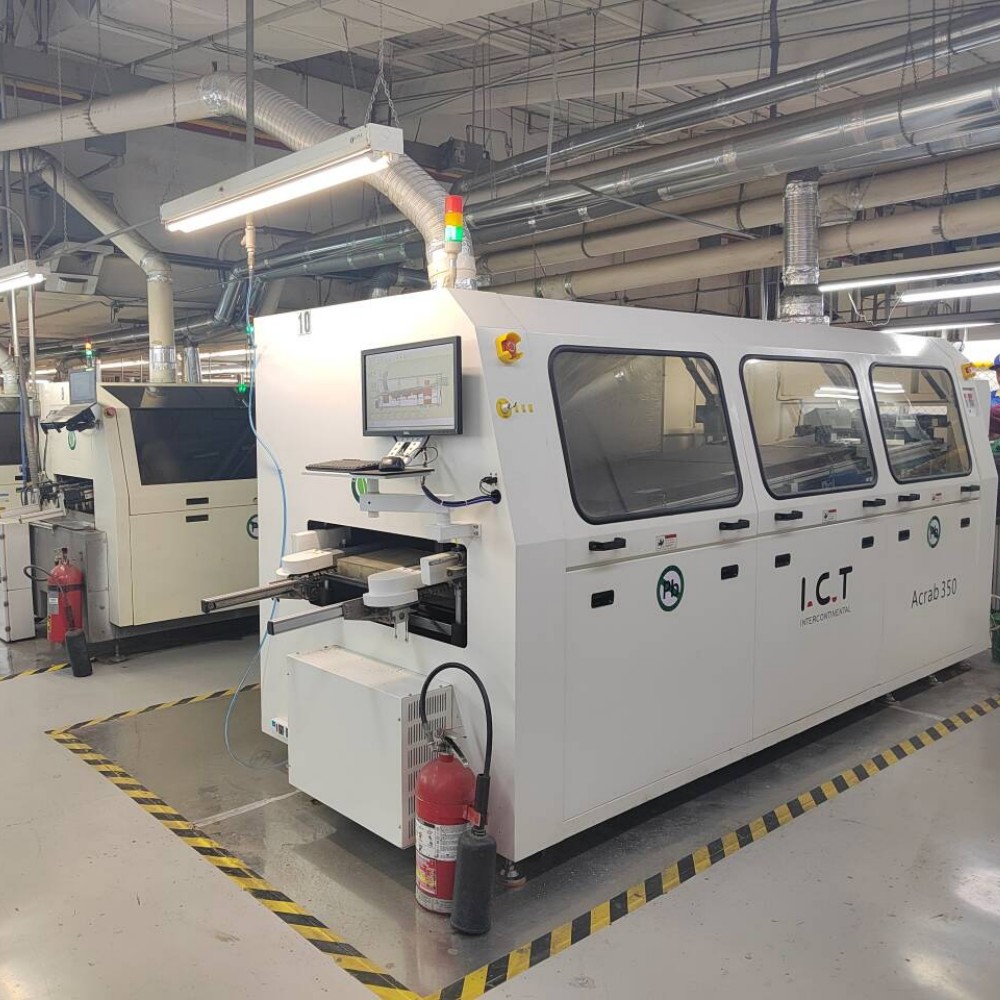

| Máy hàn nhúng I.C.T Acrab-Series PCB
Máy hàn DIP dòng Acrab I.C.T PCB là thiết bị đã được chứng minh dành cho việc lắp ráp xuyên lỗ khối lượng lớn trên toàn thế giới. Ba mẫu có kích thước 350 mm, 450 mm hoặc 615 mm PCB. Phun chất trợ dung tiên tiến, vùng làm nóng sơ bộ dài, sóng kép siêu ổn định và điều khiển PC+PLC thông minh mang lại khả năng làm ướt vượt trội và không có cầu nối trên các bo mạch ô tô phức tạp. Khả năng bảo vệ nitơ tùy chọn tạo ra một máy hàn sóng điểm giúp giảm tới 90% cặn và tạo ra các mối nối sáng như gương đồng thời tiết kiệm hàng tấn chất hàn và năng lượng. Bảo trì không cần dụng cụ và dịch vụ tại chỗ trên toàn thế giới giúp dây chuyền của bạn hoạt động với lợi nhuận tối đa.
| Tính năng
Đầu phun chính xác Kuroda Nhật Bản cùng với bộ dẫn động động cơ bước đảm bảo đồng nhất, lớp phủ thông lượng có thể lặp lại. Toàn bộ mô-đun kéo ra như một ngăn kéo có tính năng tự động làm sạch, bộ lọc tiêu chuẩn và ống xả tích hợp. Thêm hệ thống thông lượng nitơ tùy chọn và bạn có một máy hàn sóng điểm chính hãng giúp giữ cho buồng sạch và cắt giảm đáng kể việc sử dụng thông lượng.
Ba vùng không khí nóng + IR độc lập 1800 mm với thiết kế phản xạ theo chiều ngang và lớp bông cách nhiệt dày đạt 250 °C chỉ trong 15 phút và giữ ±2 °C trên toàn bộ PCB. Các mô-đun plug-in kiểu ngăn kéo có nghĩa là dịch vụ không cần công cụ. Tùy chọn làm nóng sơ bộ phía trên sẽ xử lý hoàn hảo các tấm ván nhiều lớp dày nhất trước khi chúng chạm vào sóng.
Xích đồng bộ đã được cấp bằng sáng chế và các chốt titan móc đôi hạng nặng vận chuyển PCB chiều rộng lên tới 615 mm mà không bị rơi—ngay cả những tấm ô tô nặng. Độ chính xác về tốc độ nằm trong khoảng ±2 mm/phút. Làm sạch ngón tay tự động tiêu chuẩn và điều chỉnh độ rộng điện tùy chọn làm cho nó trở thành máy hàn DIP PCB lý tưởng cho bất kỳ dây chuyền có độ trộn cao nào.
Nồi nguyên khối được tráng men bằng gang có thể chứa vật hàn không chì nặng 500-700 kg và giữ phẳng hoàn hảo trong nhiều năm. Sự thay đổi chiều cao sóng kép nhỏ hơn 0,5 mm. Lớp phủ nitơ tùy chọn cộng với quá trình oxy hóa cắt kênh thu hồi cặn tự động, mang lại các miếng phi lê đầy đủ sáng bóng và tiết kiệm lượng hàn rất lớn—sức mạnh thực sự của máy hàn sóng điểm.
Quạt đối lưu phía trên công suất cao (làm mát cưỡng bức trên + dưới tùy chọn) làm mát nhanh chóng bo mạch sau khi hàn, ngăn ngừa hư hỏng do nhiệt đối với các bộ phận nhạy cảm và đảm bảo hình thức hàn đẹp ngay cả trên các tấm dày đến thẳng từ máy chèn.
Màn hình cảm ứng PC+PLC dễ sử dụng với hệ thống sưởi PID+SSR giúp kiểm soát nhiệt độ chính xác và giám sát trực tiếp. Chế độ chờ tự động, lịch sử cảnh báo đầy đủ, chế độ thủ công khẩn cấp và nhiều lớp an toàn (được chứng nhận CE/UL) giảm thiểu chất thải thiếc và giữ cho mọi người vận hành an toàn và làm việc hiệu quả trên máy hàn DIP PCB đáng tin cậy này.
| Danh sách thiết bị dòng DIP
| Người mẫu | Cua 350 | Cua 450 |
| Kích thước (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Cung cấp điện | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Sức mạnh khởi động | 33kw | 33kw |
| Sức mạnh hoạt động | 8kw | 8kw |
| Hệ thống điều khiển | PC+PLC | PC+PLC |
| Khu làm nóng sơ bộ | 3 | 3 |
| Chiều dài làm nóng trước | 1800mm | 1800mm |
| Nhiệt độ làm nóng trước. | (Nhiệt độ phòng) -250°C | (Nhiệt độ phòng) -250°C |
| PCB Chiều rộng (mm) | 50-350mm | 50-450mm |
| Ngón tay | Ngón tay ép lò xo (Tiêu chuẩn); Tùy chọn: Ngón tay ép lò xo, Ngón tay miệng vịt | |
| Công suất nồi hàn | Không chì 500kg | |
| Trọng lượng máy (kg) | Khoảng 1600kg | Khoảng 1900kg |
* I.C.T Tiếp tục làm việc về chất lượng và hiệu suất, thông số kỹ thuật và ngoại hình có thể được cập nhật mà không cần thông báo cụ thể.
| Danh sách thiết bị dòng DIP
I.C.T cung cấp dây chuyền DIP hoàn toàn tự động được xây dựng dựa trên dòng Acrab: máy chèn tốc độ cao, máy tải/dỡ sóng trơn tru và dây đai lắp ráp thông minh. Kết hợp với khả năng bảo vệ nitơ, nó trở thành dòng máy hàn sóng điểm tối ưu dành cho ô tô, thiết bị và bảng công nghiệp—không tạo ra khuyết tật, lượng cặn tối thiểu và thông lượng tối đa. Bố cục mô-đun phát triển cùng với hoạt động kinh doanh của bạn, trong khi dịch vụ tại chỗ toàn cầu giúp duy trì thời gian hoạt động gần 100%.
| Tên sản phẩm | Mục đích trong dòng DIP |
|---|---|
| Máy chèn tự động | Tự động đặt các bộ phận vào PCB với độ chính xác cao cho dây chuyền sản xuất DIP. |
Làm tan chảy chất hàn để tạo thành các mối nối chắc chắn trên PCB trong quá trình cắm THT. | |
Áp dụng chất hàn có chọn lọc cho các khu vực cụ thể để lắp ráp THT chính xác | |
Kiểm tra các mối hàn và các khuyết tật về vị trí trên DIP đã lắp ráp PCB. | |
Máy nhập bo mạch và máy xuất bo mạch | |
| Thiết bị ngoại vi nhúng | Sản phẩm ngoại vi của dây chuyền sản xuất DIP |
| Video thành công của khách hàng
I.C.T kỹ sư đã bay tới Mexico để giúp đỡ một số nhà máy. Một khách hàng điện tử ô tô hiện đang chạy hai thiết kế PCBA hoàn toàn khác nhau trên máy hàn DIP Acrab 350 PCB sử dụng các thiết bị cố định tùy chỉnh—cả hai đều có khả năng làm ướt hoàn hảo và không có cầu nối. Nhà máy tương tự cũng vận hành dây chuyền phủ và thiết bị chọn lọc SS-540 của chúng tôi một cách hoàn hảo. Họ đã ghi lại một video chứng thực sống động ca ngợi giải pháp tổng thể và hỗ trợ tại chỗ nhanh như chớp.
| Dịch vụ chuyên môn và đào tạo
Chúng tôi xử lý mọi việc: lắp đặt, đào tạo toàn bộ quy trình, các bộ phận bảo hành miễn phí, trợ giúp từ xa 24/7 và thăm quan địa điểm thường xuyên. 20 kỹ sư ở nước ngoài của chúng tôi sẽ giúp nhóm của bạn vận hành máy hàn DIP PCB với hiệu suất vượt qua lần đầu 99,5 %+ chỉ trong vài ngày, sau đó tiếp tục tối ưu hóa các thông số để đạt được lợi nhuận tối đa trong nhiều năm.
| Lời chứng thực của khách hàng
'Đóng gói rất an toàn và chuyên nghiệp.' 'Các kỹ sư của bạn rất kiên nhẫn và lành nghề; họ đã giải quyết mọi vấn đề trong hai ngày.' 'Máy hàn sóng chạy ổn định, hầu như không có cặn – tiết kiệm năng lượng thực sự!' 'Tốc độ phản hồi thật đáng kinh ngạc; các câu hỏi được trả lời trong vòng một giờ bất cứ lúc nào.'
| Chứng nhận chất lượng
Mỗi máy hàn DIP I.C.T PCB đều có CE, RoHS, ISO9001:2015 và nhiều bằng sáng chế. Mỗi thiết bị đều trải qua quá trình kiểm tra nghiêm ngặt và thử nghiệm toàn tải trong 72 giờ tại nhà máy Đông Quan của chúng tôi để đảm bảo nhiều năm hoạt động không gặp sự cố, hiệu suất cao.
| Giới thiệu về Công ty và Nhà máy I.C.T
Kể từ năm 2012, chúng tôi đã phát triển lên gần 90 người trong một nhà máy hiện đại rộng 12.000 m2 ở Đông Quan, Trung Quốc. Chúng tôi thiết kế và xây dựng tất cả các thành phần cốt lõi trong nhà theo hệ thống chất lượng nghiêm ngặt. Hơn 1.600 khách hàng ở 72 quốc gia tin tưởng chúng tôi cung cấp các dòng SMT/DIP hoàn chỉnh. Tám văn phòng ở nước ngoài và 20 kỹ sư hiện trường cung cấp dịch vụ địa phương nhanh chóng trên toàn thế giới—đối tác lâu dài của bạn về các giải pháp máy hàn sóng điểm.
