Nhiều nhà sản xuất PCBA đầu tư vào kiểm tra bằng Tia X với mục đích đúng đắn — cải thiện chất lượng và giảm hiện tượng thoát vị — nhưng cuối cùng vẫn phải đối mặt với những tắc nghẽn không mong muốn, chi phí kiểm tra tăng cao hoặc phản hồi chậm trễ khi xảy ra lỗi.
Trong hầu hết các trường hợp, vấn đề không phải ở bản thân công nghệ X-quang mà là do chọn sai chiến lược kiểm tra. Hiểu cách hoạt động của kiểm tra bằng Tia X trong quá trình sản xuất PCBA thường là phần còn thiếu khi những vấn đề này xuất hiện lần đầu.

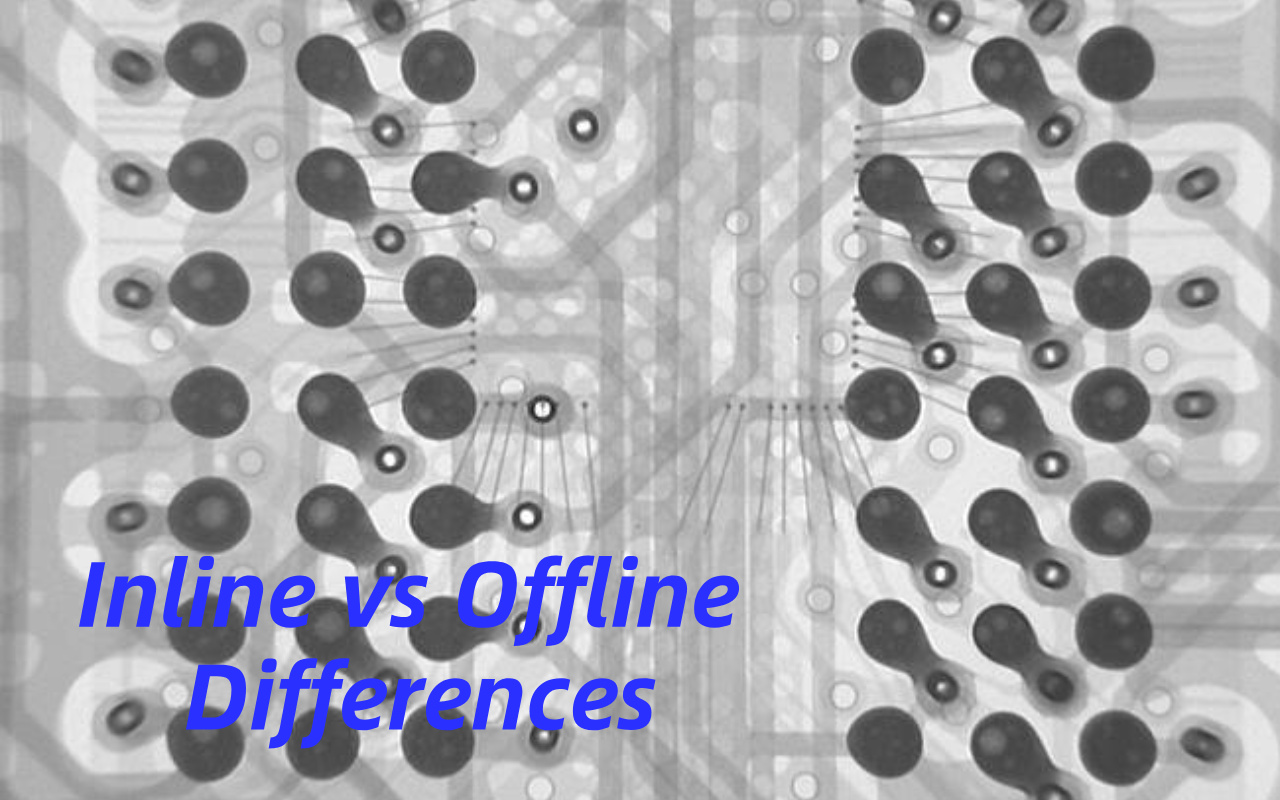

Hệ thống X-quang nội tuyến và ngoại tuyến phục vụ các mục đích rất khác nhau. Một cái được thiết kế để di chuyển theo tốc độ của dây chuyền sản xuất của bạn, trong khi cái còn lại ưu tiên tính linh hoạt, độ phân giải và phân tích sâu. Khi loại hệ thống không phù hợp với khối lượng sản xuất, kết hợp sản phẩm hoặc yêu cầu chất lượng của bạn, kết quả có thể là thông lượng chậm hơn, chi phí làm lại cao hơn hoặc các lỗi bị bỏ sót chỉ xuất hiện sau khi sản phẩm đến hiện trường.
Nếu bạn chạy dòng sản lượng lớn SMT, chụp X-quang ngoại tuyến có thể nhanh chóng trở thành nút cổ chai. Nếu bạn sản xuất bảng mạch phức tạp, khối lượng thấp, hệ thống nội tuyến có thể không được sử dụng đúng mức và tốn kém một cách không cần thiết. Trong cả hai trường hợp, lựa chọn sai lầm sẽ âm thầm làm giảm lợi tức đầu tư của bạn — thường là do các khuyết tật AOI không thể nhìn thấy nhưng tia X không thể chụp được ở đúng giai đoạn.
Nhiều nhà máy đầu tư vào kiểm tra bằng Tia X với mong muốn kiểm soát chất lượng tốt hơn nhưng nhận thấy rằng hiệu quả sản xuất giảm sau khi lắp đặt. Điều này thường xảy ra khi máy chụp X-quang nội tuyến được đặt trên dây chuyền không có thời gian quay ổn định hoặc dòng sản phẩm nhất quán.
Các bảng bắt đầu xếp hàng trước máy chụp X-quang, người vận hành can thiệp thủ công và hệ thống trở thành nút cổ chai thay vì biện pháp bảo vệ. Theo thời gian, người lập kế hoạch sản xuất bắt đầu bỏ qua bước kiểm tra để đảm bảo lô hàng đúng tiến độ. Khi đó, hệ thống X-quang tồn tại trên dây chuyền nhưng giá trị thực của nó không còn được nhận ra.
Các sản phẩm khác nhau có những rủi ro kiểm tra rất khác nhau, tuy nhiên nhiều nhà máy áp dụng một phương pháp kiểm tra duy nhất cho tất cả các bảng. Các bảng mật độ cao có BGA và các thành phần kết thúc ở đáy yêu cầu phân tích khoảng trống và mối nối chi tiết, trong khi các bảng đơn giản hơn có thể chỉ cần kiểm tra đạt/không đạt cơ bản.
Khi sử dụng hệ thống ngoại tuyến ở nơi cần phản hồi theo thời gian thực, các lỗi thường được phát hiện quá muộn, sau khi hàng chục hoặc hàng trăm bảng mạch đã được sản xuất. Mặt khác, việc buộc phải kiểm tra toàn bộ nội tuyến đối với các sản phẩm phức tạp, khối lượng thấp có thể đơn giản hóa quá mức các thông số kiểm tra và che giấu các khuyết tật nghiêm trọng. Sự không phù hợp này âm thầm làm tăng rủi ro về chất lượng mà không thể nhìn thấy ngay lập tức.
Việc bổ sung thêm các bước kiểm tra không tự động cải thiện chất lượng nếu các bước đó được đặt không đúng vị trí hoặc sử dụng không đúng cách. Hệ thống kiểm tra tiêu tốn thời gian, không gian sàn và sự chú ý về kỹ thuật, tất cả đều phải mang lại giá trị có thể đo lường được.
Khi sử dụng tia X nội tuyến khi lấy mẫu đủ, các kỹ sư có thể chìm đắm trong dữ liệu mà không có hành động rõ ràng. Khi tia X ngoại tuyến được sử dụng quá mức cho các hoạt động kiểm tra định kỳ, thời gian kỹ thuật quý giá sẽ bị lãng phí đối với các bảng có rủi ro thấp. Kiểm tra hiệu quả là kiểm soát quá trình chứ không phải kiểm tra mọi thứ một cách bình đẳng.
Các hệ thống Tia X nội tuyến được tích hợp vật lý và logic vào quy trình sản xuất SMT, thường được định vị sau khi chỉnh dòng. PCB tự động di chuyển qua hệ thống trên băng tải mà không cần xử lý thủ công. Các chương trình kiểm tra được thiết kế để phù hợp với tốc độ dây chuyền, thường ưu tiên tính nhất quán và khả năng lặp lại hơn là chi tiết hình ảnh tối đa.
Do hệ thống hoạt động liên tục nên kết quả kiểm tra được tạo ra theo thời gian thực và có thể liên kết với dữ liệu sản xuất. Điều này làm cho tia X nội tuyến trở thành một phần của quy trình sản xuất chứ không phải là một điểm kiểm tra chất lượng riêng biệt.
Hệ thống X-quang ngoại tuyến hoạt động độc lập với dây chuyền sản xuất và dựa vào việc tải và dỡ bảng thủ công. Người vận hành hoặc kỹ sư quyết định nên kiểm tra bo mạch nào, thời gian kiểm tra và tính năng nào cần phân tích chi tiết.
Tính linh hoạt này cho phép kiểm tra sâu hơn, bao gồm các góc nhìn góc cạnh, nhiều mức phóng đại và thời gian phân tích trên mỗi khớp dài hơn. Hệ thống ngoại tuyến thường được sử dụng để lấy mẫu, khắc phục sự cố và xác thực kỹ thuật. Chúng hoạt động như một công cụ phân tích chứ không phải là một cổng kiểm tra dựa trên thông lượng.

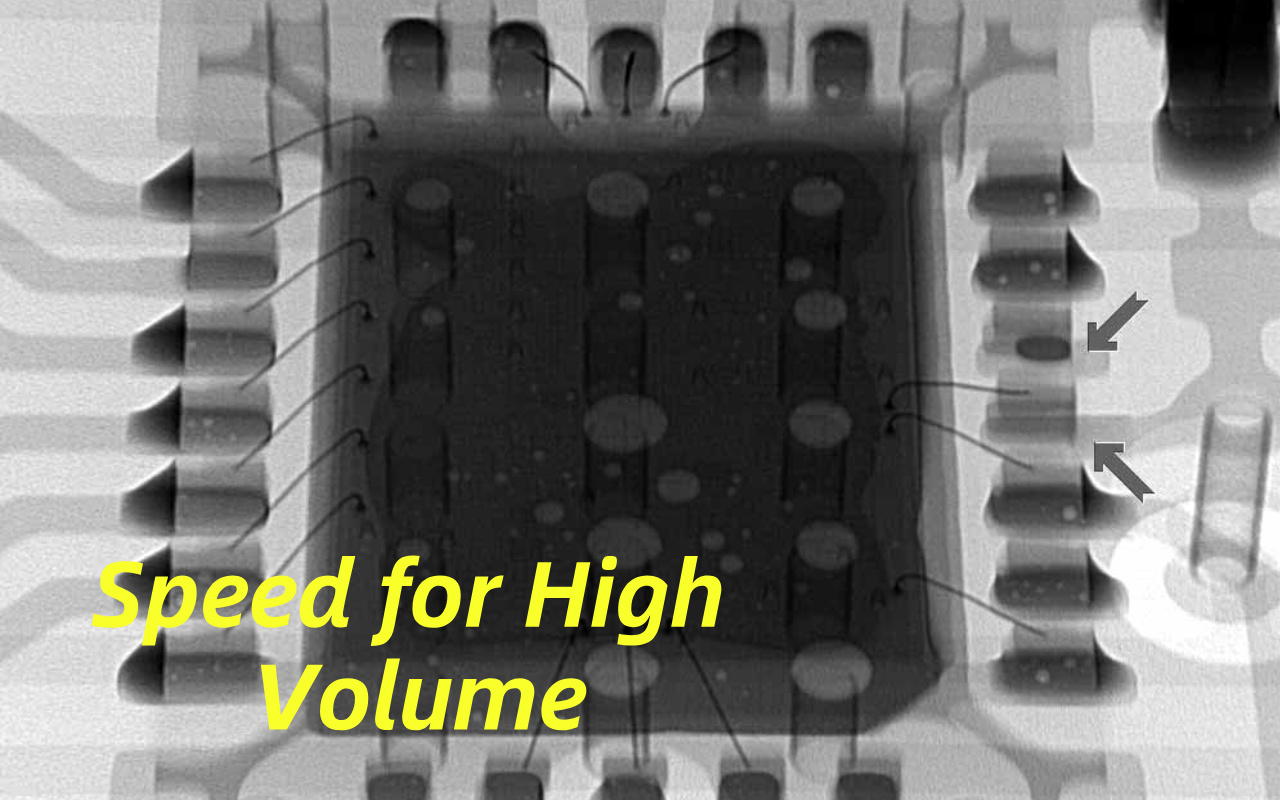

Sự khác biệt rõ ràng nhất giữa chụp X-quang nội tuyến và ngoại tuyến là tốc độ kiểm tra. Hệ thống nội tuyến được tối ưu hóa để kiểm tra từng bo mạch một cách nhanh chóng và nhất quán, trong khi hệ thống ngoại tuyến trao đổi tốc độ để lấy chi tiết. Mức độ tự động hóa cũng khác nhau đáng kể, với các hệ thống nội tuyến yêu cầu sự tham gia tối thiểu của người vận hành và các hệ thống ngoại tuyến phụ thuộc nhiều vào người dùng có kỹ năng.
Theo quy trình làm việc, kiểm tra nội tuyến hỗ trợ kiểm soát sản xuất liên tục, trong khi kiểm tra ngoại tuyến hỗ trợ việc ra quyết định và phân tích nguyên nhân gốc rễ. Những khác biệt này ảnh hưởng trực tiếp đến cách triển khai từng hệ thống trong nhà máy.

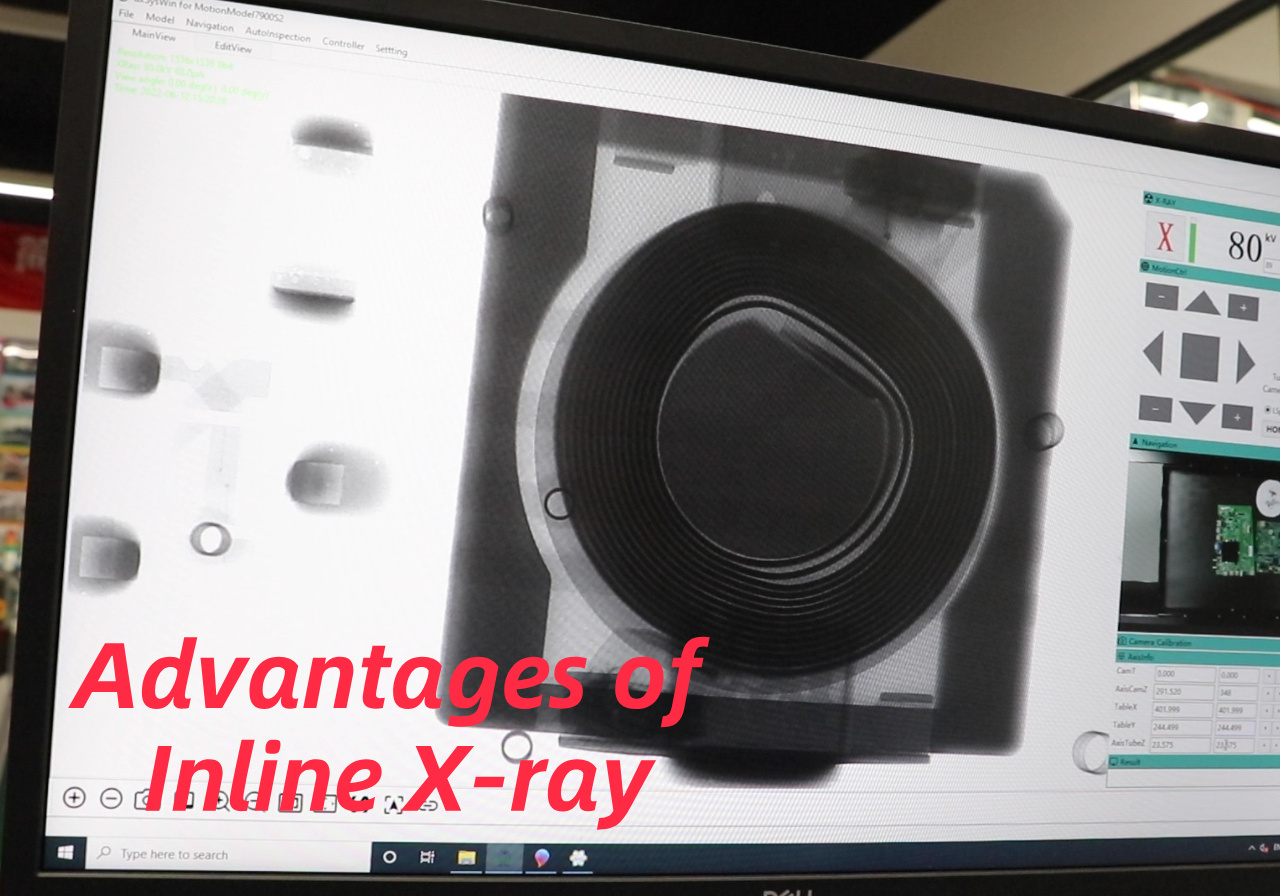

Kiểm tra bằng Tia X nội tuyến cho phép các nhà máy duy trì sản lượng cao mà không ảnh hưởng đến phạm vi kiểm tra. Bởi vì các tấm ván được kiểm tra tự động khi chúng di chuyển qua dây chuyền nên không cần phải ngừng sản xuất hoặc chuyển các tấm ván sang xử lý thủ công.
Điều này đặc biệt quan trọng trong môi trường khối lượng lớn, nơi mà ngay cả sự chậm trễ ngắn cũng có thể làm gián đoạn lịch trình giao hàng. Kiểm tra nội tuyến đảm bảo rằng việc kiểm soát chất lượng theo kịp quá trình sản xuất thay vì cạnh tranh với nó. Đối với nhiều dây chuyền sản xuất hàng loạt, chỉ riêng khả năng này đã đủ để đầu tư.
Một trong những ưu điểm mạnh nhất của chụp X-quang nội tuyến là tốc độ phát hiện và báo cáo các khuyết tật. Các vấn đề như mất quá nhiều chất hàn, cầu nối hàn dưới các bộ phận hoặc thiếu chất hàn có thể được xác định trong vòng vài phút sau khi xảy ra.
Điều này cho phép các kỹ sư xử lý phản ứng nhanh chóng bằng cách điều chỉnh các thông số in, vị trí hoặc chỉnh lại dòng. Việc phát hiện sớm sẽ ngăn cản việc lan truyền lỗi trên các lô lớn. Theo thời gian, phản hồi theo thời gian thực này sẽ ổn định đáng kể toàn bộ quá trình SMT.
Hệ thống X-quang nội tuyến được thiết kế để liên lạc với các thiết bị tự động khác trên dây chuyền. Dữ liệu kiểm tra có thể được liên kết với thông tin về máy in, máy đếm hoặc chỉnh lại dòng để xác định xu hướng của quy trình. Điều này hỗ trợ kiểm soát quy trình thống kê và cải thiện năng suất lâu dài.
Khi được tích hợp đúng cách, X-quang nội tuyến sẽ trở thành một phần của hệ thống chất lượng khép kín chứ không phải là công cụ kiểm tra độc lập. Kết quả là một dây chuyền sản xuất không chỉ phát hiện được lỗi mà còn tích cực hoạt động để ngăn chặn chúng.

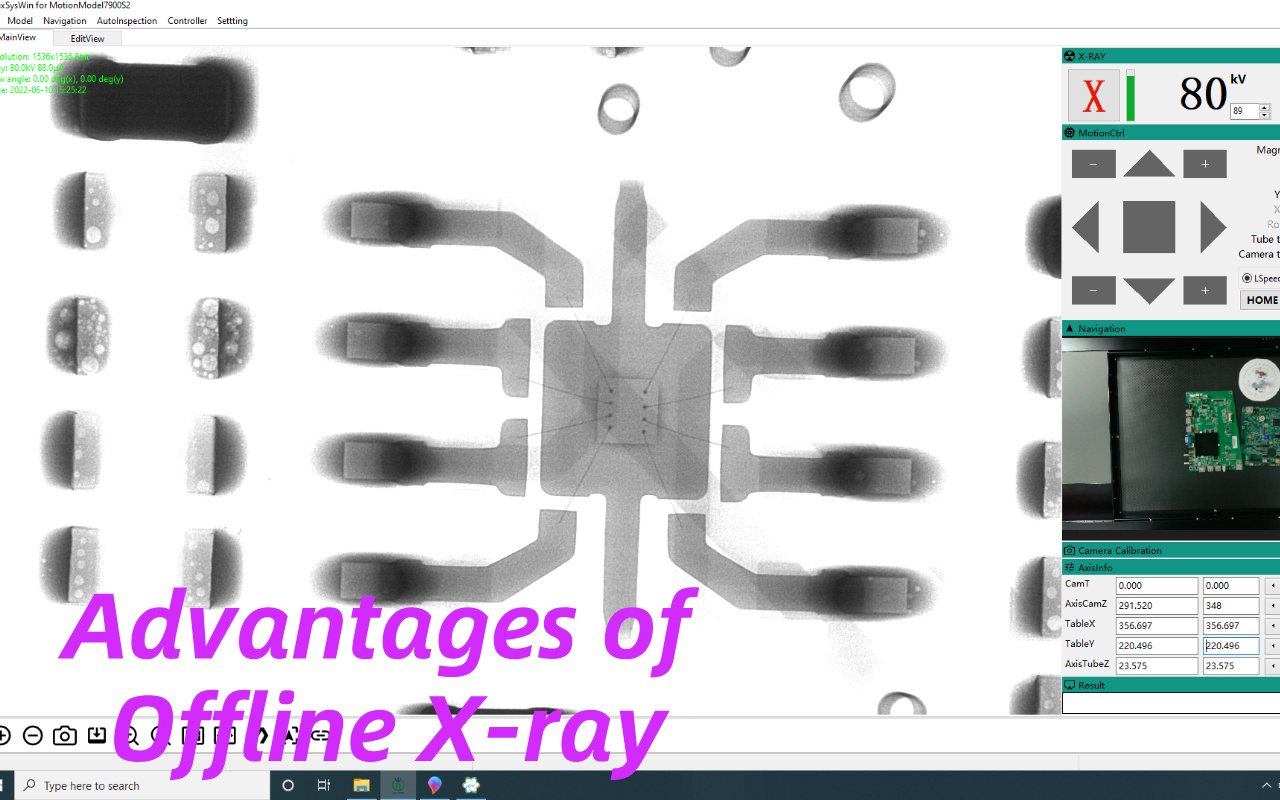

Hệ thống X-quang ngoại tuyến cho phép người vận hành dành nhiều thời gian hơn cho từng mục tiêu kiểm tra, điều này trực tiếp mang lại hình ảnh rõ nét hơn và nhiều góc kiểm tra hơn. Các kỹ sư có thể phóng to từng mối hàn riêng lẻ, xoay chế độ xem và kiểm tra từng lớp cấu trúc phức tạp.
Mức độ chi tiết này đặc biệt có giá trị khi phân tích BGA khoảng trống, khuyết tật ở đầu gối hoặc không làm ướt một phần vốn khó phân loại khi quét nội tuyến nhanh. Kiểm tra ngoại tuyến hỗ trợ sự hiểu biết sâu sắc hơn chứ không chỉ xác nhận lỗi. Đối với các kỹ sư chất lượng, độ sâu này thường tạo ra sự khác biệt giữa đoán và biết.
Chụp X-quang ngoại tuyến hoạt động vượt trội trong môi trường nơi sản phẩm thay đổi thường xuyên hoặc yêu cầu phân tích kỹ thuật.
Nó thường được sử dụng cho:
Giới thiệu sản phẩm mới (NPI)
Xác thực quy trình
Phân tích lỗi và điều tra nguyên nhân gốc rễ
Vì tia X ngoại tuyến được tách biệt khỏi dòng SMT chính nên không ảnh hưởng trực tiếp đến tốc độ hoặc thời gian hoạt động của đường truyền. Các bo mạch được lựa chọn để kiểm tra sau khi sản xuất, tránh tạo ra các điểm nghẽn mới. Điều này giúp các hệ thống ngoại tuyến dễ dàng được đưa vào các nhà máy hiện có hơn mà không cần cấu hình lại băng tải hoặc bố trí dây chuyền.
Đối với các cơ sở có diện tích sàn hạn chế hoặc lịch trình sản xuất không ổn định, sự tách biệt này giúp giảm rủi ro vận hành. Quá trình kiểm tra vẫn được kiểm soát mà không can thiệp vào sản lượng hàng ngày.

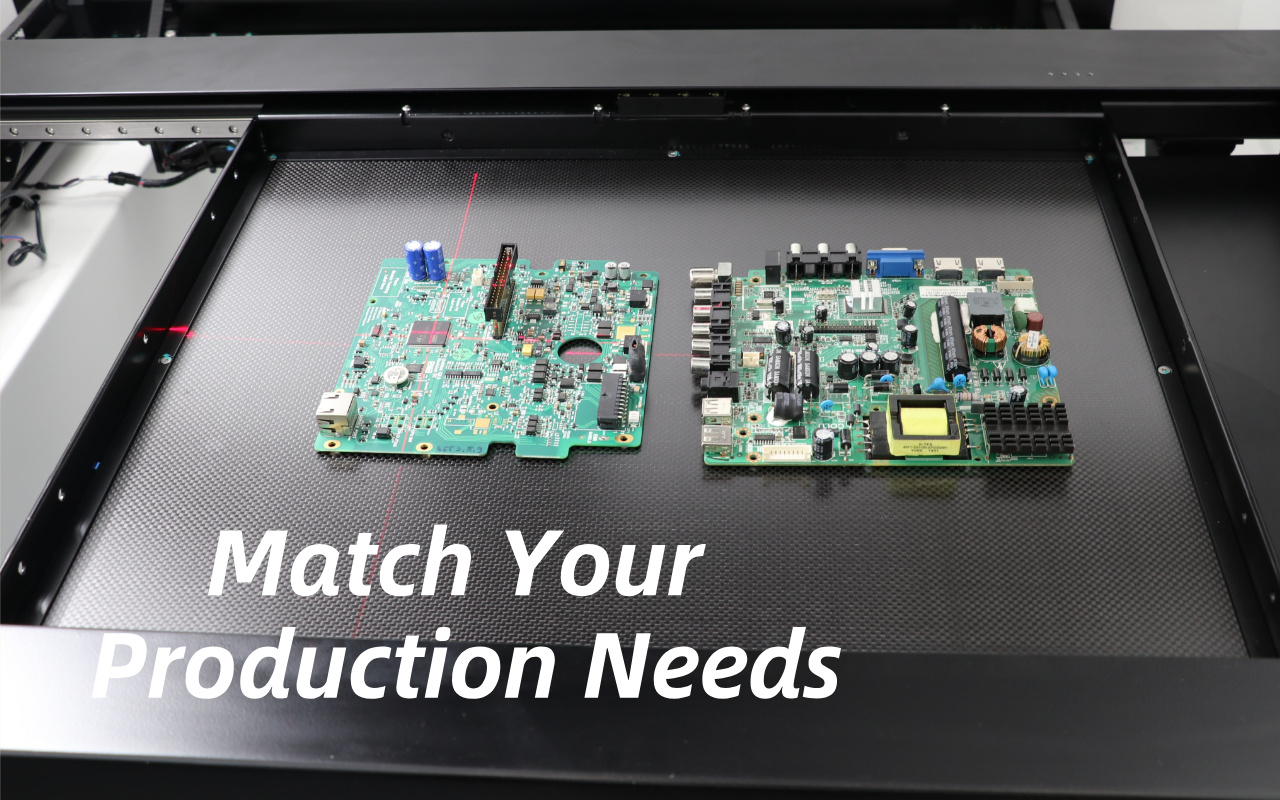

Mặc dù X-quang nội tuyến mang lại tốc độ và khả năng tự động hóa cao nhưng nó có thể trở thành nút thắt cổ chai nếu không phù hợp với công suất của dây chuyền. Nếu thời gian kiểm tra mỗi bảng vượt quá thời gian quy định của dây chuyền, hàng đợi sẽ hình thành và làm gián đoạn quy trình sản xuất. Các bo mạch phức tạp có nhiều điểm kiểm tra đặc biệt dễ gặp phải vấn đề này.
Trong một số trường hợp, các kỹ sư giảm độ sâu kiểm tra để duy trì tốc độ, điều này ảnh hưởng đến việc phát hiện lỗi. Nếu không lập kế hoạch cẩn thận, việc kiểm tra nội tuyến có thể vô tình đánh đổi chất lượng lấy thông lượng.
Kiểm tra bằng tia X ngoại tuyến không cung cấp phản hồi ngay lập tức cho dây chuyền sản xuất. Vào thời điểm các khuyết tật được phát hiện, hàng chục, thậm chí hàng trăm bảng có thể đã được hoàn thiện. Sự chậm trễ này làm tăng khối lượng làm lại và khiến việc phân tích nguyên nhân gốc rễ trở nên khó khăn hơn.
Các vấn đề về quy trình vẫn bị ẩn lâu hơn, tạo điều kiện cho các lỗi lặp lại. Kiểm tra ngoại tuyến hoạt động tốt nhất khi tần suất lỗi thấp và khối lượng sản xuất có thể quản lý được.
Cả hệ thống nội tuyến và ngoại tuyến đều yêu cầu đầu tư ngoài bản thân máy. Các hệ thống nội tuyến thường yêu cầu thêm không gian băng tải và nỗ lực tích hợp, trong khi các hệ thống ngoại tuyến phụ thuộc nhiều vào người vận hành có tay nghề cao. Đào tạo, lập trình và giải thích dữ liệu đều làm tăng thêm chi phí dài hạn.
Các nhà máy phải xem xét không chỉ giá mua mà còn cả chi phí hoạt động. Bỏ qua những yếu tố này thường dẫn đến thiết bị không được sử dụng đúng mức.
Khối lượng sản xuất là một trong những yếu tố quan trọng nhất khi lựa chọn giữa chụp X-quang nội tuyến và ngoại tuyến. Sản xuất ổn định, khối lượng lớn ủng hộ việc kiểm tra nội tuyến do tốc độ và tính tự động hóa của nó. Các sản phẩm có khối lượng thấp hoặc thay đổi thường xuyên sẽ được hưởng lợi nhiều hơn từ tính linh hoạt ngoại tuyến.
Các dòng kết hợp cao thường gặp khó khăn trong việc chứng minh nỗ lực lập trình nội tuyến cho mọi sản phẩm. Chiến lược kiểm tra phù hợp với thực tế sản xuất thực tế sẽ ngăn ngừa lãng phí tài nguyên.
Không phải tất cả các lỗi đều yêu cầu phương pháp kiểm tra giống nhau. Nếu mối quan tâm chính của bạn là kiểm soát tỷ lệ phần trăm khoảng trống trong các BGA được sản xuất hàng loạt thì tia X nội tuyến sẽ cung cấp khả năng giám sát nhanh chóng và nhất quán. Nếu bạn cần phân tích chi tiết về các lỗi không liên tục hoặc phức tạp, hệ thống ngoại tuyến sẽ hiệu quả hơn.
Hiểu các dạng khiếm khuyết nổi bật của bạn là rất quan trọng. Kiểm tra nên nhắm vào rủi ro, không hoạt động một cách mù quáng.
Các hệ thống nội tuyến thường yêu cầu đầu tư ban đầu cao hơn và tích hợp vật lý vào dây chuyền. Hệ thống ngoại tuyến có rào cản gia nhập thấp hơn và có thể được mở rộng dần dần. Tuy nhiên, sự tăng trưởng trong tương lai phải được xem xét ngay từ đầu.
Một nhà máy có kế hoạch tăng khối lượng đáng kể có thể nhanh chóng phát triển nhanh hơn chiến lược chỉ kinh doanh ngoại tuyến. Việc lựa chọn có tính đến khả năng mở rộng lâu dài sẽ tránh được việc tái đầu tư tốn kém.

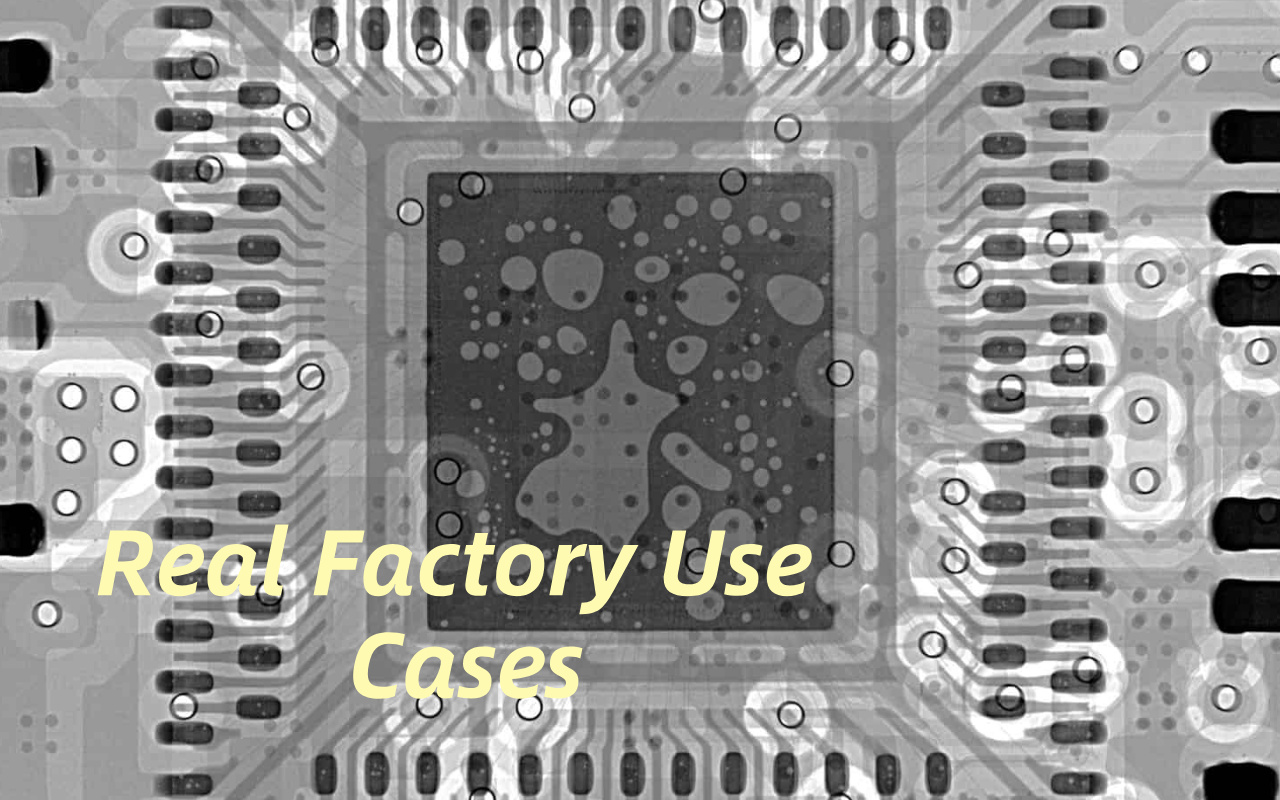

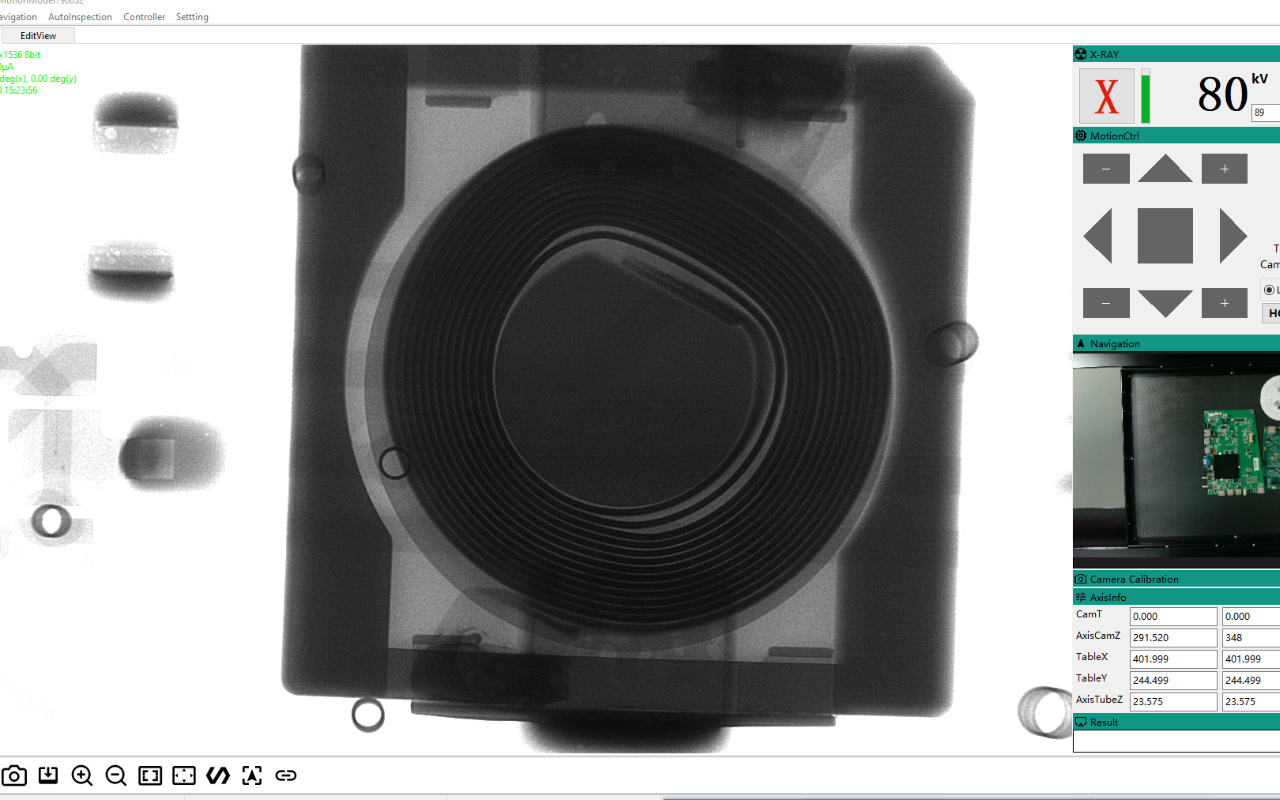

Trong sản xuất ô tô khối lượng lớn, việc kiểm tra bằng Tia X trong dây chuyền thường rất cần thiết. Giám sát liên tục đảm bảo rằng chất lượng mối hàn vẫn ổn định trên hàng nghìn bảng mỗi ca. Phản hồi theo thời gian thực cho phép sửa chữa nhanh chóng trước khi lỗi đến tay khách hàng.
Kiểm tra nội tuyến trở thành một phần của xương sống đảm bảo chất lượng. Trong môi trường này, chỉ kiểm tra ngoại tuyến là không đủ.
Các nhà sản xuất thiết bị điện tử y tế thường ưu tiên truy xuất nguồn gốc và phân tích lỗi sâu hơn thông lượng thô. Chụp X-quang ngoại tuyến cho phép các kỹ sư kiểm tra chi tiết các bảng quan trọng và ghi lại kết quả tuân thủ.
Chiến lược lấy mẫu được lên kế hoạch cẩn thận thay vì hoàn toàn tự động. Cách tiếp cận này cân bằng độ sâu kiểm tra với tính linh hoạt trong sản xuất. Kiểm tra nội tuyến vẫn có thể được bổ sung sau khi khối lượng tăng lên.
Cuối cùng, nhiều nhà máy áp dụng phương pháp kết hợp giữa chụp X-quang nội tuyến và ngoại tuyến. Hệ thống nội tuyến xử lý việc giám sát sản xuất thường xuyên, trong khi hệ thống ngoại tuyến hỗ trợ phân tích lỗi và điều tra kỹ thuật.
Sự phân công lao động này tối đa hóa hiệu quả kiểm tra và chiều sâu kiến thức. Chiến lược kết hợp cũng làm giảm áp lực lên bất kỳ hệ thống đơn lẻ nào. Đối với các nhà máy đang phát triển, phương pháp này mang lại sự cân bằng lâu dài tốt nhất.
Chụp X-quang nội tuyến hỗ trợ tốc độ, tự động hóa và kiểm soát thời gian thực
X-quang ngoại tuyến mang lại sự linh hoạt, độ phân giải và độ sâu phân tích
Sự lựa chọn đúng đắn phụ thuộc vào khối lượng, sự kết hợp sản phẩm và rủi ro về chất lượng.
Chiến lược kết hợp thường mang lại sự cân bằng dài hạn tốt nhất
Đúng. Nhiều nhà máy sử dụng tính năng kiểm tra nội tuyến để giám sát sản xuất và sử dụng hệ thống ngoại tuyến để phân tích và khắc phục sự cố sâu hơn.
Kiểm tra 3D tăng cường phát hiện lỗi ở cả hai cấu hình, nhưng cần xem xét cẩn thận các yêu cầu về thời gian kiểm tra và xử lý dữ liệu.
Hệ thống nội tuyến yêu cầu quản lý thời gian hoạt động chặt chẽ hơn, trong khi hệ thống ngoại tuyến mang lại sự linh hoạt hơn trong việc lên lịch bảo trì.
Kiểm tra ngoại tuyến có thể đáp ứng nhu cầu tuân thủ khi kế hoạch kiểm tra và chiến lược lấy mẫu được xác định hợp lý.
ROI không chỉ nên xem xét đến chi phí thiết bị mà còn tiết kiệm lao động, giảm sai sót, tránh làm lại và hiệu quả sản xuất.
