Trong sản xuất hàn sóng, ứng dụng từ thông là một bước quan trọng ảnh hưởng trực tiếp đến chất lượng hàn, hiệu suất làm ướt và độ tin cậy của sản phẩm cuối cùng. Các phương pháp phun truyền thống thường dựa vào hệ thống điều chỉnh thủ công hoặc điều khiển đơn giản không ổn định, có thể dẫn đến phân phối từ thông không đồng đều hoặc tiêu thụ quá mức.

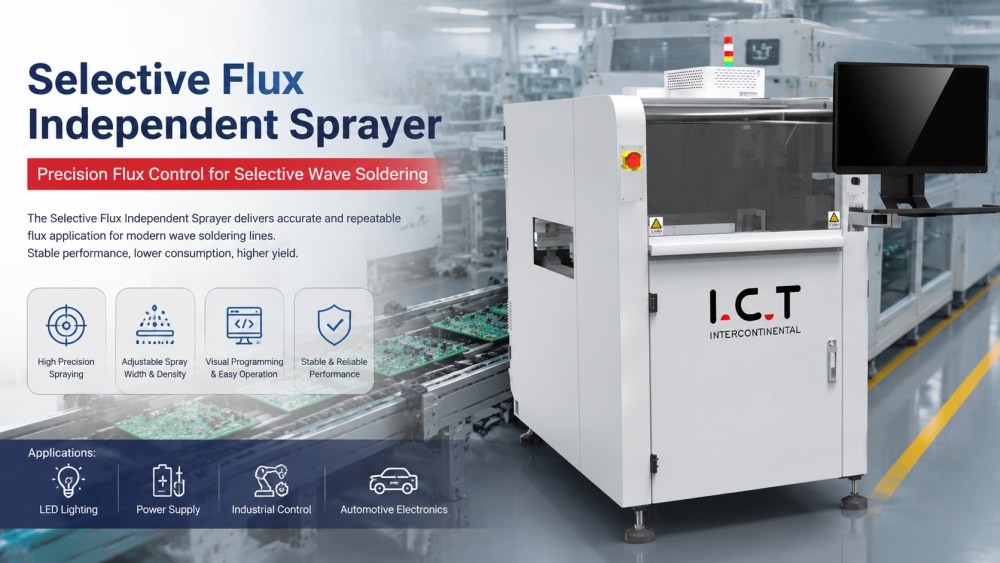

Máy phun độc lập thông lượng hàn sóng chọn lọc được thiết kế để đưa quá trình này dưới sự kiểm soát kỹ thuật số chính xác. Thay vì phun chất trợ dung một cách rộng rãi và không được kiểm soát, hệ thống chỉ áp dụng chất trợ dung ở những nơi cần thiết trên PCB, nâng cao hiệu quả và giảm lãng phí vật liệu.
Nó được sử dụng rộng rãi trong dây chuyền lắp ráp xuyên lỗ PCB, đặc biệt là trong bảng cấp điện, hệ thống điều khiển công nghiệp, thiết bị điện tử ô tô, trình điều khiển LED và thiết bị liên lạc. Là một Máy phun thông lượng, nó đóng vai trò là bước chuẩn bị mặt trước để có chất lượng hàn sóng ổn định.
| Tính năng sản phẩm
Hệ thống phun được thiết kế để phân phối từ thông ổn định và có thể lặp lại trên các bề mặt PCB. Bằng cách kiểm soát thời gian phun, lưu lượng và đường di chuyển, máy đảm bảo rằng mỗi bo mạch nhận được độ phủ từ thông nhất quán trước khi bước vào quá trình hàn.
Không giống như các phương pháp phun mở truyền thống, hệ thống này tập trung vào việc kiểm soát có chọn lọc. Điều này giúp giảm việc sử dụng từ thông không cần thiết đồng thời cải thiện độ ổn định của mối hàn ở các giai đoạn sau. Đối với các ứng dụng Máy phun độc lập thông lượng chọn lọc, tính nhất quán trong hoạt động phun là yếu tố then chốt cho năng suất sản xuất.
Máy sử dụng nền tảng chuyển động X/Y phối hợp để hướng dẫn chuyển động phun trên bề mặt PCB. Điều này cho phép kiểm soát chính xác các đường phun, đảm bảo rằng dòng phun chỉ được áp dụng cho các khu vực mục tiêu chứ không phải toàn bộ bảng.
PCB vị trí được ổn định nhờ sự hỗ trợ cơ học và căn chỉnh băng tải, giảm độ lệch trong quá trình phun. Điều này cải thiện khả năng lặp lại trong môi trường sản xuất số lượng lớn nơi nhiều mô hình PCB được xử lý trên cùng một dây chuyền.
Hệ thống băng tải được thiết kế để hỗ trợ chuyển động PCB liên tục trong dây chuyền phun thông lượng hàn sóng. Nó đảm bảo sự chuyển giao suôn sẻ giữa các quy trình ngược dòng và giai đoạn ứng dụng thông lượng mà không làm gián đoạn nhịp độ sản xuất.
Điều chỉnh chiều rộng và kiểm soát chiều cao vận chuyển cho phép hệ thống kết nối với các kích thước PCB khác nhau. Điều này làm cho nó phù hợp để tích hợp vào Hệ thống hàn thông lượng hàn chọn lọc hoàn chỉnh, trong đó tính nhất quán của dòng chảy bảng là điều cần thiết để có kết quả hàn ổn định.
Hệ thống từ thông được thiết kế với khả năng lưu trữ ổn định và điều khiển nguồn cung cấp tự động. Bình thông lượng 2L hỗ trợ hoạt động liên tục, đồng thời phát hiện mức thấp đảm bảo rằng người vận hành có thể bổ sung nguyên liệu trước khi xảy ra gián đoạn sản xuất.
Các thông số phun như mật độ, góc và lưu lượng có thể được ghi lại bằng kỹ thuật số và tái sử dụng cho các chương trình sản xuất khác nhau. Điều này cải thiện khả năng truy xuất nguồn gốc và giảm thời gian thiết lập khi chuyển đổi giữa các mô hình PCB trong môi trường sản xuất nhiều sản phẩm.
| Người mẫu | F500 |
| PCB Phương pháp định vị | Định vị cơ khí |
| PCB Kích thước | 120*60~500*500mm(có vật cố định) |
| PCB Độ dày | 0,5 ~ 6 mm |
| PCB Trọng lượng | Tối đa. 15kg |
| Chiều cao thành phần có sẵn | Trên 120mm, Dưới 60mm |
| PCB Cạnh quy trình | ≥5mm |
| PCB Chiều cao vận chuyển | 900 ± 20 mm |
| PCB Phương thức vận chuyển | Con lăn |
| Băng tải Tốc độ | 0,2 ~ 10m/phút |
| Băng tải Hướng | L~R (Tùy chọn: R~L) |
| Phương thức Băng tải | Đường ray đơn |
| Công suất thông lượng | Chiết xuất tự động thông lượng 2L |
| Loại thông lượng | Để lại / gốc nước |
| Số lượng vòi phun | Vòi phun đơn |
| Kích thước | 916*1455*1500mm |
| Cân nặng | 500kg |
* I.C.T Tiếp tục làm việc về chất lượng và hiệu suất, thông số kỹ thuật và ngoại hình có thể được cập nhật mà không cần thông báo cụ thể.
| Danh sách thiết bị dòng DIP
I.C.T cung cấp các giải pháp dây chuyền sản xuất hàn sóng và DIP hoàn chỉnh, bao gồm hệ thống phun thông lượng, máy hàn sóng, hệ thống làm nóng sơ bộ, băng tải PCB, thiết bị kiểm tra AOI và trạm sửa chữa.
Trong một dây chuyền sản xuất hoàn chỉnh, phun chất trợ dung không phải là một quá trình riêng biệt. Nó ảnh hưởng trực tiếp đến chất lượng vật hàn trong giai đoạn hàn sóng và phải phù hợp với tốc độ băng tải, bố cục PCB và cấu hình gia nhiệt. I.C.T giúp Khách hàng thiết kế các giải pháp toàn diện để đảm bảo sự phối hợp ổn định giữa các quy trình ứng dụng từ thông, hàn và kiểm tra.
| Tên sản phẩm | Mục đích trong dòng DIP |
|---|---|
| dòng PCB SMT | Dây chuyền lắp ráp Ful-auto SMT chìa khóa trao tay |
| Máy chèn tự động | Tự động đặt các bộ phận vào PCB với độ chính xác cao cho dây chuyền sản xuất DIP. |
Làm tan chảy chất hàn để tạo thành các mối nối chắc chắn trên PCB trong quá trình cắm THT. | |
Áp dụng chất hàn có chọn lọc cho các khu vực cụ thể để lắp ráp THT chính xác | |
Kiểm tra các mối hàn và các khuyết tật về vị trí trên DIP đã lắp ráp PCB. | |
Kiểm tra chất lượng mối hàn bên trong và các khuyết tật tiềm ẩn trong các thành phần THT. | |
| Dây chuyền lắp ráp vành đai | Vận chuyển PCB một cách trơn tru qua dây chuyền DIP để lắp ráp và kiểm tra hiệu quả. |
| Video thành công của khách hàng
Một khách hàng I.C.T Hungary đã đến thăm nhà máy của chúng tôi vào đầu tháng 12 để nghiệm thu lần cuối dây chuyền sản xuất hàn sóng tùy chỉnh của họ. Dự án bao gồm một hệ thống quy trình DIP đầy đủ được thiết kế để sản xuất lắp ráp PCB ổn định.
Dây chuyền sản xuất bao gồm Máy chèn dạng lẻ, Máy hàn sóng (Acrab) và hệ thống kiểm tra DIP AOI. Trong chuyến tham quan, Khách hàng đã đánh giá độ ổn định khi vận hành máy, hiệu suất phun chất trợ dung, tính nhất quán của quy trình hàn và sự phối hợp tổng thể của dây chuyền. Việc đánh giá tập trung vào cách mỗi đơn vị hoạt động như một phần của hệ thống sản xuất tích hợp hoàn chỉnh trước khi xuất xưởng.
| Hỗ trợ dịch vụ toàn diện
I.C.T cung cấp hỗ trợ kỹ thuật đầy đủ cho dây chuyền sản xuất SMT và DIP, bao gồm lập kế hoạch bố trí, lắp đặt thiết bị, tối ưu hóa quy trình và đào tạo người vận hành. Đối với hệ thống phun chất trợ dung, các kỹ sư giúp Khách hàng điều chỉnh các thông số phun, tốc độ băng tải và cài đặt xử lý PCB để phù hợp với điều kiện sản xuất thực tế.
Đào tạo bao gồm vận hành máy, quy trình bảo trì, hiệu chỉnh hệ thống và phương pháp khắc phục sự cố. Điều này đảm bảo Khách hàng không chỉ có thể quản lý máy phun thông lượng mà còn có thể tích hợp nó với các hệ thống kiểm tra và hàn sóng trong một quy trình sản xuất hoàn chỉnh.
| Khách hàng nói gì
Khách hàng thường báo cáo sự ổn định được cải thiện trong kết quả hàn sóng sau khi giới thiệu hệ thống phun chất trợ dung chọn lọc. Chúng nêu bật khả năng kiểm soát tốt hơn việc sử dụng từ thông, chất lượng mối hàn ổn định hơn và giảm tỷ lệ làm lại.
Người vận hành cũng nhận thấy hệ thống này dễ quản lý hơn so với các phương pháp phun truyền thống. Với nền tảng điều khiển kỹ thuật số và chuyển động ổn định, nhóm sản xuất có thể đạt được kết quả dễ dự đoán hơn trên các mô hình PCB khác nhau.
| Chứng nhận và tiêu chuẩn
Thiết bị I.C.T tuân thủ CE, RoHS, ISO9001 và các tiêu chuẩn sản xuất quốc tế có liên quan. Mỗi máy đều trải qua quá trình kiểm tra cơ học, xác nhận an toàn điện và kiểm tra chức năng trước khi xuất xưởng.
Kiểm soát chất lượng cũng bao gồm việc tích hợp ở cấp độ hệ thống với dây chuyền hàn sóng để đảm bảo hoạt động ổn định lâu dài trong môi trường sản xuất thực tế. Điều này giúp Khách hàng đạt được sản lượng ổn định và hiệu suất quy trình đáng tin cậy.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T là nhà cung cấp toàn cầu các giải pháp tự động hóa lắp ráp SMT, DIP và PCB, tập trung vào thiết kế và tích hợp toàn bộ dây chuyền sản xuất.
Thay vì chỉ cung cấp các máy đơn lẻ, I.C.T giúp Khách hàng xây dựng các hệ thống sản xuất hoàn chỉnh bao gồm các quy trình phun chất trợ dung, chèn, hàn, kiểm tra và thử nghiệm. Điều này mang lại hiệu quả cao hơn, độ ổn định tốt hơn và năng lực sản xuất có thể mở rộng cho các nhà sản xuất thiết bị điện tử toàn cầu.
