Trong dây chuyền lắp ráp PCB hiện đại, máy gắp và đặt SMT là một trong những máy quan trọng nhất trên sàn sản xuất. Nó lấy các bộ phận gắn trên bề mặt từ các bộ nạp, căn chỉnh chúng thông qua hệ thống thị giác và đặt chúng lên các bảng mạch in với tốc độ và độ chính xác mà việc lắp ráp thủ công không thể sánh được.
Tuy nhiên, máy gắp và đặt không chỉ là một 'robot đặt linh kiện'. Nó hoạt động như một phần của dây chuyền SMT hoàn chỉnh , kết nối việc in kem hàn, kiểm tra, hàn nóng chảy lại và kiểm soát chất lượng cuối cùng vào một quy trình sản xuất liên tục. Hiểu cách thức hoạt động của chiếc máy này là bước đầu tiên để xây dựng dây chuyền lắp ráp PCB ổn định, hiệu quả và có thể mở rộng.
Thoạt nhìn, máy gắp và đặt có thể trông giống như một chiếc máy chỉ đơn giản là lấy các thành phần và đặt chúng vào PCB. Trong sản xuất thực tế, nó còn làm được nhiều hơn thế.
Nó phải nhận dạng PCB vị trí, đọc các dấu chuẩn, chọn các bộ phận từ bộ nạp, điều chỉnh các góc của bộ phận và đặt từng bộ phận một cách chính xác theo chương trình. Những hành động này xảy ra lặp đi lặp lại ở tốc độ cao, thường là hàng nghìn lần trong một lần sản xuất.
Đây là lý do tại sao máy đóng vai trò trung tâm trong quá trình lắp ráp SMT. Nó kết hợp chuyển động cơ học, căn chỉnh tầm nhìn, điều khiển phần mềm và nạp linh kiện vào một quy trình phối hợp.

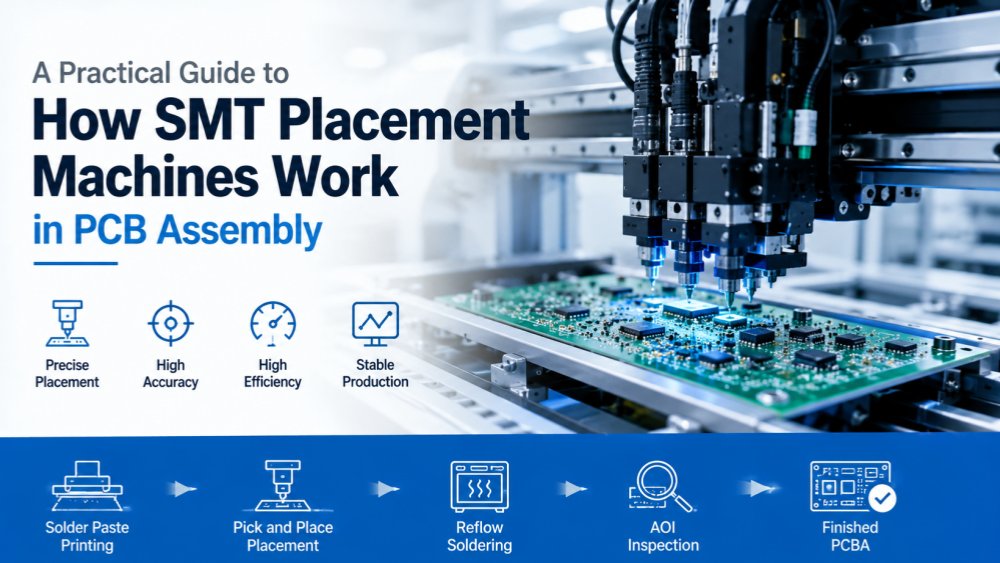

Máy chọn và đặt hoạt động sau khi in dán hàn và trước khi hàn nóng chảy lại . Đầu tiên, máy in dán chất hàn sẽ dán chất hàn vào các miếng đệm PCB. Sau đó, máy gắp và đặt sẽ gắn các bộ phận vào các vùng in đó.
Sau khi đặt, PCB di chuyển vào lò nung lại, nơi chất hàn tan chảy và tạo thành các mối hàn đáng tin cậy. Nếu các bộ phận không được đặt chính xác trước khi hàn lại, chất lượng hàn cuối cùng có thể bị ảnh hưởng.
Vì lý do này, quy trình gắp và đặt phải phối hợp chặt chẽ với máy in dán hàn, SPI, lò phản xạ dòng và hệ thống AOI để hỗ trợ chất lượng lắp ráp PCB ổn định.
Đối với các nhà máy chuyển từ lắp ráp thủ công sang sản xuất SMT tự động, máy gắp và đặt thường là bước ngoặt thực sự. Nó làm giảm việc xử lý thủ công, cải thiện khả năng lặp lại và giúp nhà máy sản xuất nhiều bảng hơn với ít thay đổi về vị trí hơn.
Điều này đặc biệt quan trọng khi các sản phẩm điện tử trở nên nhỏ hơn, bố cục PCB trở nên dày đặc hơn và yêu cầu phân phối trở nên chặt chẽ hơn. Cho dù nhà máy sản xuất bo mạch LED, bảng điều khiển công nghiệp, thiết bị điện tử ô tô, thiết bị điện tử tiêu dùng hay đơn đặt hàng EMS thì vị trí linh kiện ổn định là yêu cầu cơ bản để sản xuất đáng tin cậy.
Máy chọn và đặt SMT là một máy tự động dùng để đặt các bộ phận gắn trên bề mặt lên bảng mạch in trong quá trình lắp ráp SMT. Nó chọn các thành phần từ khay nạp, khay hoặc ống, kiểm tra vị trí của chúng thông qua hệ thống thị giác và đặt chúng vào đúng miếng đệm trên PCB.
Thuật ngữ SMT là viết tắt của Công nghệ Surface Mount. Trong quá trình này, các linh kiện điện tử được gắn trực tiếp lên bề mặt của PCB thay vì được đưa vào qua các lỗ. Các thành phần này thường được gọi là thành phần SMD, có nghĩa là Thiết bị gắn trên bề mặt.
Nói một cách đơn giản, máy gắp và đặt SMT là thiết bị thực hiện bước đặt linh kiện tự động trong cụm lắp ráp PCB.
Trong dây chuyền sản xuất SMT tiêu chuẩn, PCB trước tiên sẽ trải qua quá trình in dán hàn. Máy in áp dụng chất hàn dán vào các miếng đệm nơi các bộ phận sẽ được gắn. Sau đó, máy gắp và đặt sẽ đặt các bộ phận cần thiết vào các vùng dán hàn đó.
Sau khi vị trí hoàn tất, PCB sẽ đi vào lò chỉnh lại dòng. Kem hàn tan chảy, nguội đi và hình thành các mối hàn giữa các bộ phận và miếng đệm PCB.
Điều này có nghĩa là máy gắp và đặt chịu trách nhiệm thực hiện một trong những bước quan trọng nhất trước khi hàn. Nó không tự tạo ra mối hàn nhưng nó xác định xem mỗi bộ phận có được định vị chính xác hay không trước khi quá trình hàn bắt đầu.
Trong quá trình sản xuất, máy thực hiện một số thao tác trong thời gian rất ngắn. Nó di chuyển PCB vào vị trí, đọc các dấu tham chiếu trên bảng, chọn các thành phần từ bộ nạp, kiểm tra vị trí thành phần, sửa các góc nhỏ hoặc lỗi bù và đặt thành phần lên PCB.
Những hành động này lặp đi lặp lại liên tục trong quá trình sản xuất. Mục tiêu không chỉ là đặt các thành phần một cách nhanh chóng mà còn đặt chúng một cách nhất quán và chính xác.
Để đạt được điều này, máy gắp và đặt hoạt động cùng với một số hệ thống, bao gồm hệ thống cấp liệu, đầu định vị, vòi phun, camera quan sát, hệ thống điều khiển chuyển động, hệ thống băng tải và nền tảng điều khiển phần mềm.
Vị trí thủ công phụ thuộc rất nhiều vào kỹ năng của người vận hành, phán đoán trực quan và tốc độ sản xuất. Nó có thể hoạt động với các nguyên mẫu đơn giản hoặc các lô rất nhỏ, nhưng khó duy trì tính nhất quán khi PCB có nhiều thành phần hoặc các gói có độ chính xác cao.
Máy chọn và đặt SMT sử dụng tọa độ được lập trình và hiệu chỉnh tầm nhìn để lặp lại quy trình sắp xếp tương tự với độ ổn định cao hơn nhiều. Tùy thuộc vào cấu hình máy, nó có thể đặt các thành phần chip nhỏ, IC, LED, đầu nối và các bộ phận gắn trên bề mặt khác.
Đây là lý do tại sao vị trí tự động được sử dụng rộng rãi trong tổ hợp PCB hiện đại. Nó cải thiện hiệu quả sản xuất và giúp giảm các lỗi liên quan đến vị trí do xử lý thủ công.
Cái tên 'chọn và đặt' nghe có vẻ đơn giản nhưng nó mô tả một trong những hành động quan trọng nhất trong tập hợp SMT. Trước tiên, máy lấy một bộ phận từ khay nạp, khay hoặc ống, sau đó đặt nó vào vị trí chính xác trên PCB theo chương trình sản xuất.
Trong sản xuất thực tế, quy trình này tiên tiến hơn nhiều so với tên gọi. Mọi hành động sắp xếp đều liên quan đến việc nạp thành phần, hút chân không, kiểm tra camera, hiệu chỉnh góc, định vị PCB và điều khiển chuyển động chính xác. Chính vì vậy mà máy không những hoạt động nhanh mà còn có tính phối hợp cao.
Bước 'chọn' có nghĩa là máy sử dụng một vòi phun để lấy một bộ phận từ hệ thống cấp liệu. Hầu hết các thành phần SMD được cung cấp trong bộ nạp băng, trong khi các IC, đầu nối hoặc thành phần đặc biệt lớn hơn có thể đến từ khay hoặc ống.
Trong quá trình lấy, vòi phun sử dụng lực hút chân không để giữ linh kiện. Nếu chân không không ổn định, bộ phận này có thể dịch chuyển, rơi hoặc được chọn không chính xác. Đây là lý do tại sao điều kiện cấp liệu, lựa chọn vòi phun và kiểm soát chân không đều quan trọng trong môi trường sản xuất SMT thực tế.
Quá trình chọn hàng ổn định là bước đầu tiên hướng tới vị trí chính xác. Nếu máy không thể chọn linh kiện một cách chính xác thì các bước căn chỉnh tầm nhìn và vị trí sau đây cũng sẽ bị ảnh hưởng.
Bước 'đặt' có nghĩa là máy sẽ di chuyển linh kiện đến vị trí đã lập trình và gắn nó vào miếng dán hàn được in trên miếng đệm PCB. Trước khi đặt, hệ thống thị giác sẽ kiểm tra vị trí và góc của bộ phận, sau đó máy sẽ tự động sửa bất kỳ phần bù nhỏ nào.
Bước này phải chính xác và có thể lặp lại. Một sự dịch chuyển nhỏ có thể trông không nghiêm trọng trước khi hàn lại, nhưng sau khi hàn, nó có thể dẫn đến các khuyết tật như lệch linh kiện, mối hàn kém hoặc các vấn đề về cực.
Đối với tổ hợp PCB mật độ cao, vị trí ổn định không chỉ là tốc độ. Đó là về việc đảm bảo mọi bộ phận đều được đặt đúng vị trí, lặp đi lặp lại trong toàn bộ quá trình sản xuất.
Mặc dù 'gắp và đặt' nghe có vẻ giống một chuyển động cơ bản nhưng cỗ máy đằng sau nó kết hợp nhiều công nghệ. Nó bao gồm cơ khí chính xác, thị giác máy, điều khiển chuyển động, hệ thống chân không, quản lý trung chuyển và phần mềm định vị.
Đây là lý do tại sao hai máy có ngoại hình giống nhau có thể hoạt động rất khác nhau trong sản xuất thực tế. Sự khác biệt thường đến từ việc các hệ thống này phối hợp với nhau tốt như thế nào trong điều kiện hoạt động liên tục.
Đối với các nhà sản xuất, hiểu được điểm này là rất quan trọng. Một máy gắp và đặt không nên chỉ được đánh giá bằng tốc độ di chuyển mà bằng cách nó có thể gắp, sửa và đặt các bộ phận một cách nhất quán trong suốt quá trình sản xuất hàng ngày.

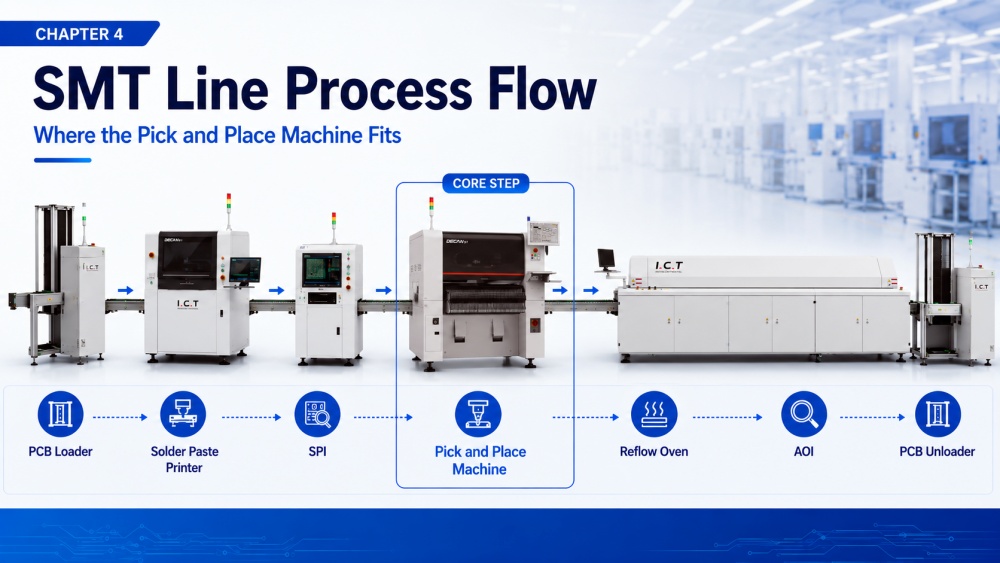

Một máy gắp và đặt SMT được sử dụng ở giữa dây chuyền sản xuất SMT. Nó xuất hiện sau khi in dán hàn và trước khi hàn nóng chảy lại. Vị trí này làm cho nó trở thành một mắt xích quan trọng giữa việc chuẩn bị PCB và hình thành các mối hàn cuối cùng.
Một dòng SMT điển hình có thể bao gồm máy xúc lật PCB , máy in dán hàn, SPI , máy gắp và đặt, lò nung lại dòng, AOI và máy dỡ PCB. Mỗi máy có công việc riêng nhưng máy định vị là nơi PCB bắt đầu trở thành một tổ hợp điện tử chức năng.
Trước quá trình gắp và đặt, PCB chỉ có miếng dán hàn được in trên miếng đệm của nó. Sau khi máy gắp và đặt hoàn thành công việc của mình, bảng sẽ được lắp các thành phần SMD cần thiết.
Bước này thay đổi PCB từ một bảng đã chuẩn bị sẵn thành một bảng đã lắp ráp sẵn để hàn. Đây là một trong những thay đổi dễ thấy nhất trong quy trình SMT và cũng có tác động trực tiếp đến chất lượng của PCBA cuối cùng.
Nếu các bộ phận được đặt chính xác, quá trình hàn lại sẽ có nền tảng tốt hơn để hình thành các mối hàn đáng tin cậy. Nếu vị trí không ổn định, quy trình sau đây có thể gây ra các vấn đề như dịch chuyển, bắc cầu, khắc bia mộ hoặc thiếu các thành phần.
Máy chọn và đặt không hoạt động một mình. Nó phụ thuộc vào máy in dán hàn để cung cấp một lớp dán sạch và chính xác. Nếu miếng dán hàn bị lệch hoặc không đủ, chất lượng vị trí vẫn có thể bị ảnh hưởng ngay cả khi máy đặt các bộ phận chính xác.
SPI thường được sử dụng trước khi đặt để kiểm tra chiều cao, diện tích, thể tích và độ lệch của miếng dán hàn. Sau khi đặt, PCB đi vào lò nung lại, nơi chất hàn tan chảy và tạo ra các mối hàn. Sau đó, AOI được sử dụng để kiểm tra các khuyết tật như bộ phận bị thiếu, thành phần sai, độ lệch, lỗi phân cực và các vấn đề về hàn.
Đây là lý do tại sao chất lượng SMT phải được xem là một quy trình toàn dây chuyền chứ không phải chỉ là kết quả của một máy. Máy gắp và đặt rất quan trọng nhưng nó phải hoạt động cùng với toàn bộ dòng SMT.
Vì máy chọn và đặt nằm giữa quá trình in và chỉnh lại dòng, nên bất kỳ sự mất ổn định nào ở bước này đều có thể ảnh hưởng đến đầu ra cuối cùng. Một vấn đề nhỏ về vị trí có thể trở thành vấn đề lớn hơn về chất lượng sau khi hàn.
Đồng thời, chiếc máy này cũng ảnh hưởng đến nhịp độ sản xuất. Nếu vị trí đặt quá chậm có thể trở thành điểm nghẽn của đường dây. Nếu không ổn định, dây chuyền có thể dừng thường xuyên để điều chỉnh, kiểm tra hoặc làm lại.
Đó là lý do tại sao nhiều nhà sản xuất coi máy gắp và đặt là động cơ sản xuất của dây chuyền SMT. Nó không chỉ đặt các bộ phận mà còn giúp xác định xem toàn bộ dây chuyền có thể chạy trơn tru như thế nào.

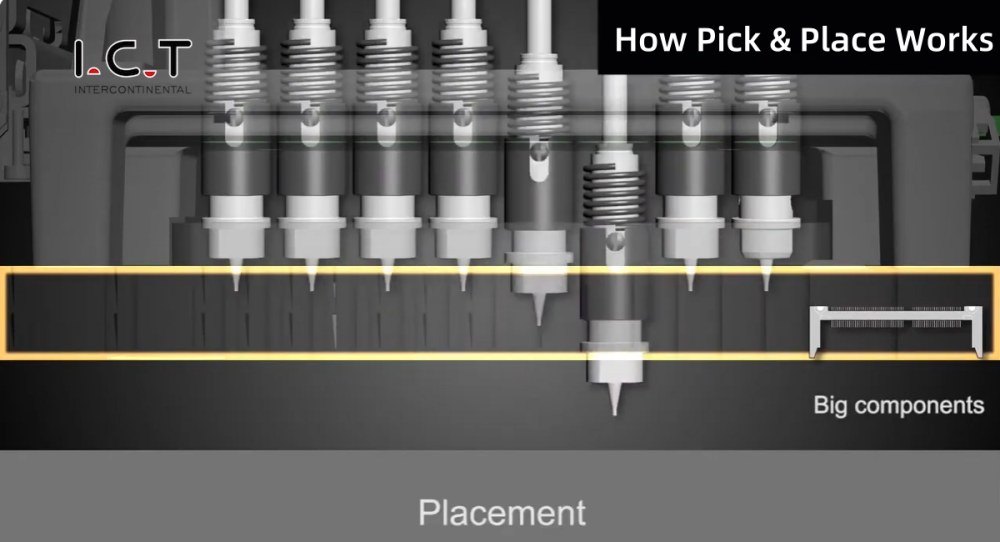

Máy chọn và đặt SMT hoạt động thông qua một quy trình được phối hợp chặt chẽ. Nó không chỉ đơn giản là di chuyển các bộ phận từ nơi này sang nơi khác. Đầu tiên, nó xác nhận vị trí PCB, chọn thành phần chính xác, kiểm tra căn chỉnh thành phần rồi đặt nó vào vị trí được lập trình với tốc độ và độ chính xác được kiểm soát.
Quá trình này diễn ra liên tục trong quá trình sản xuất. Đối với một PCB, máy có thể lặp lại cùng một chuyển động cơ bản hàng trăm, thậm chí hàng nghìn lần, tùy thuộc vào số lượng linh kiện trên bo mạch. Giá trị thực sự của máy không chỉ là tốc độ mà còn là khả năng lặp lại các thao tác này với độ chính xác ổn định trong toàn bộ quá trình sản xuất.
Trước khi bắt đầu sắp xếp, PCB phải được định vị chính xác bên trong máy. Băng tải chuyển PCB vào khu vực đặt và máy cố định bảng vào vị trí để tránh dịch chuyển trong quá trình vận hành.
Sau đó, hệ thống thị giác sẽ đọc các dấu chuẩn trên PCB. Các dấu này đóng vai trò là điểm tham chiếu, giúp máy xác nhận vị trí và góc thực của bảng. Ngay cả khi PCB có một sự dịch chuyển nhỏ trong quá trình truyền, hệ thống vẫn có thể tính toán độ lệch và điều chỉnh tọa độ vị trí.
Bước này đặc biệt quan trọng đối với các IC có bước cao, bố cục PCB dày đặc và các sản phẩm yêu cầu dung sai vị trí chặt chẽ. Nếu không căn chỉnh PCB chính xác, ngay cả đầu vị trí tốt cũng không thể đảm bảo kết quả ổn định.
Sau khi vị trí PCB được xác nhận, máy sẽ chọn các thành phần từ khay nạp, khay hoặc ống. Vòi phun sử dụng lực hút chân không để nâng từng bộ phận khỏi vị trí cung cấp.
Sau khi thành phần được chọn, hệ thống thị giác sẽ kiểm tra vị trí, góc và đôi khi là hình dạng hoặc cực của nó. Nếu thành phần bị xoay nhẹ hoặc lệch tâm trên vòi phun, phần mềm sẽ sửa tọa độ vị trí trước khi gắn nó vào PCB.
Đây là một trong những lý do chính khiến vị trí tự động đáng tin cậy hơn vị trí thủ công. Máy không chỉ phụ thuộc vào phán đoán trực quan. Nó sử dụng máy ảnh, phần mềm và điều khiển chuyển động để giảm thiểu các lỗi nhỏ trước khi chúng trở thành lỗi sản xuất.
Sau khi hiệu chỉnh tầm nhìn, đầu vị trí sẽ di chuyển đến vị trí mục tiêu và đặt bộ phận lên miếng dán hàn được in trên miếng đệm PCB. Chuyển động phải nhanh nhưng cũng cần có sự kiểm soát. Lực quá mạnh có thể làm hỏng linh kiện hoặc làm xáo trộn lớp dán hàn. Kiểm soát quá ít có thể gây ra vị trí không ổn định.
Khi tất cả các thành phần được lập trình đã được đặt vào, PCB sẽ được chuyển sang quy trình tiếp theo, thường là hàn nóng chảy lại. Tại thời điểm này, bo mạch không còn chỉ là một bản in PCB có dán hàn. Nó đã trở thành một bảng dân cư sẵn sàng để hàn.
Đây là lúc giá trị của quá trình chọn và đặt trở nên rõ ràng. Nó chuẩn bị cho PCB sự hình thành mối hàn đáng tin cậy trong lò nung lại và nó ảnh hưởng trực tiếp đến độ ổn định của PCBA cuối cùng.

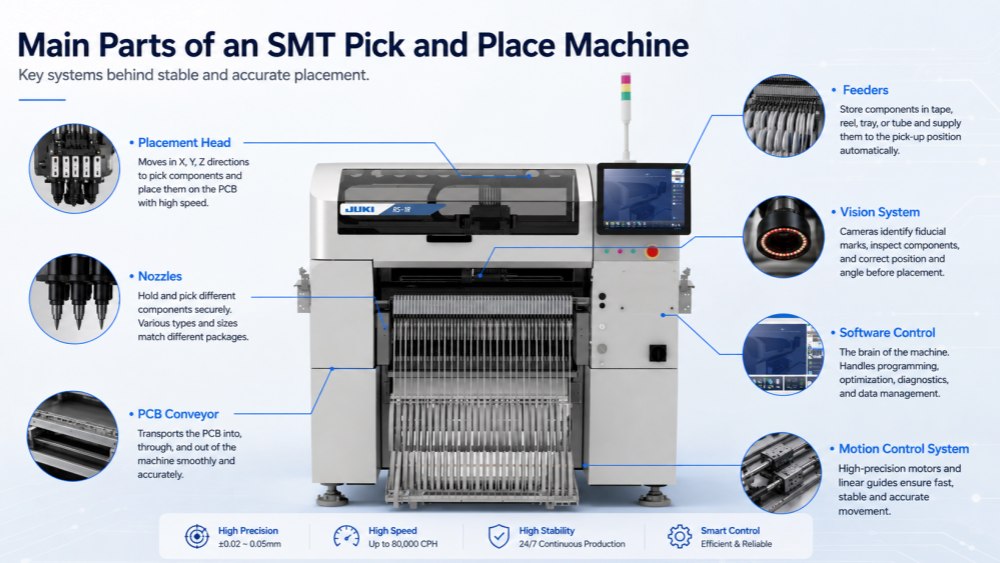

Một máy chọn và đặt được xây dựng từ một số hệ thống chính hoạt động cùng nhau. Mỗi hệ thống đều có chức năng riêng, nhưng không hệ thống nào hoạt động độc lập. Vị trí ổn định phụ thuộc vào sự phối hợp của băng tải, vòi , phun cấp liệu , đầu đặt, camera, phần mềm và điều khiển chuyển động.
Việc hiểu rõ các bộ phận chính này giúp người mua và nhóm sản xuất hiểu rõ hơn lý do tại sao máy định vị lại khác nhau về tốc độ, độ chính xác, độ ổn định và hiệu suất lâu dài. Nó cũng giúp giải thích tại sao hai chiếc máy trông giống nhau từ bên ngoài lại có thể hoạt động rất khác nhau trên sàn sản xuất.
Khung máy cung cấp nền tảng cho toàn bộ hệ thống. Khung ổn định giúp giảm độ rung khi di chuyển tốc độ cao và hỗ trợ độ chính xác của vị trí lâu dài. Điều này đặc biệt quan trọng khi máy chạy liên tục trong quá trình sản xuất hàng ngày.
Băng tải PCB chuyển ván vào và ra khỏi máy. Nó phải dẫn hướng PCB một cách trơn tru, định vị chính xác và hỗ trợ các kích thước bảng khác nhau. Đối với một số sản phẩm, đặc biệt là bảng LED dài hoặc bảng điều khiển công nghiệp dày hơn, độ ổn định của băng tải và khả năng hỗ trợ bảng càng trở nên quan trọng hơn.
Cấu trúc chuyển động điều khiển chuyển động của đầu vị trí. Nó phải di chuyển nhanh chóng trong khi vẫn duy trì độ chính xác lặp lại. Một hệ thống chuyển động tốt cho phép máy đặt các bộ phận một cách hiệu quả mà không làm mất đi sự ổn định.
Đầu vị trí là bộ phận làm việc cốt lõi của máy. Nó di chuyển giữa khu vực cung cấp linh kiện và PCB, mang theo vòi chọn và đặt từng linh kiện.
Đầu phun tuy nhỏ nhưng rất quan trọng. Chúng sử dụng lực hút chân không để giữ các bộ phận trong quá trình di chuyển. Kích thước và hình dạng thành phần khác nhau có thể yêu cầu các loại vòi phun khác nhau. Một điện trở chip nhỏ và một IC lớn không phải lúc nào cũng có thể được xử lý bằng cùng một vòi phun.
Bộ cấp liệu cung cấp linh kiện cho máy. Hầu hết các bộ phận SMD phổ biến nhất được cung cấp thông qua bộ nạp băng, trong khi các IC lớn hơn hoặc các bộ phận đặc biệt có thể sử dụng bộ nạp khay hoặc bộ nạp băng. Nếu bộ cấp nguồn không cung cấp linh kiện một cách trơn tru thì quá trình sắp xếp có thể bị chậm lại hoặc không ổn định.
Hệ thống thị giác là một trong những bộ phận quan trọng nhất của máy chọn và đặt SMT. Nó kiểm tra PCB dấu chuẩn, xác minh vị trí thành phần và giúp điều chỉnh góc hoặc độ lệch trước khi đặt.
Kiểm soát phần mềm kết nối tất cả các hoạt động của máy với nhau. Nó quản lý các chương trình vị trí, thư viện thành phần, vị trí trung chuyển, lựa chọn vòi phun, đường chuyển động và dữ liệu sản xuất. Nếu không có phần mềm đáng tin cậy, ngay cả phần cứng cơ khí mạnh mẽ cũng không thể mang lại kết quả sản xuất ổn định.
Trong sản xuất SMT hiện đại, phần mềm ngày càng trở nên quan trọng hơn. Phần mềm tốt có thể giảm thời gian thiết lập, cải thiện việc quản lý chương trình, hỗ trợ truy xuất nguồn gốc và giúp người vận hành vận hành sản xuất với ít lỗi hơn. Đây là lý do tại sao máy gắp và đặt nên được hiểu vừa là hệ thống cơ khí vừa là hệ thống điều khiển kỹ thuật số.

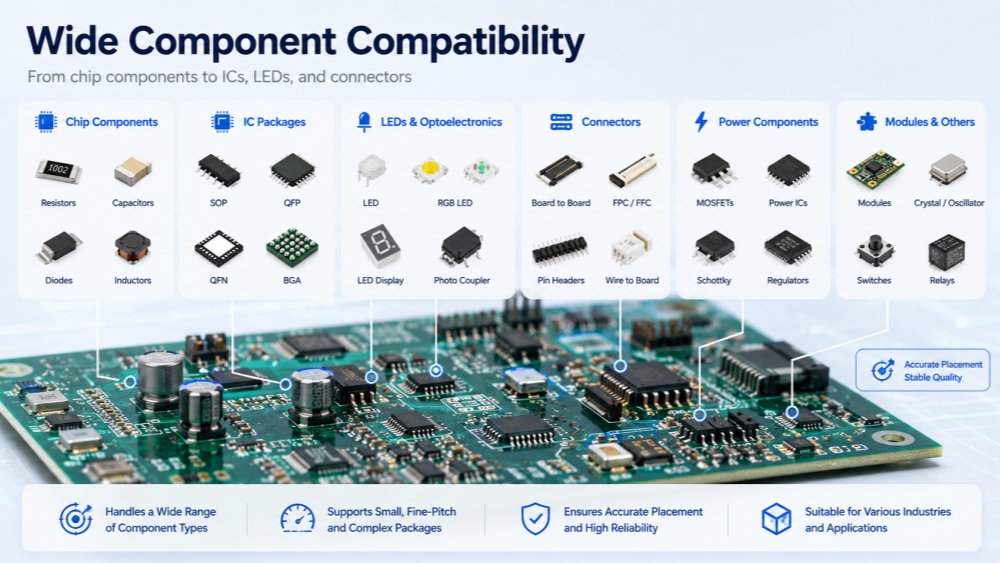

Máy gắp và đặt SMT được thiết kế để xử lý nhiều bộ phận gắn trên bề mặt được sử dụng trong cụm lắp ráp PCB. Các thành phần này có thể rất nhỏ, chẳng hạn như điện trở chip và tụ điện, hoặc phức tạp hơn, chẳng hạn như IC, LED, đầu nối và mô-đun.
Tuy nhiên, không phải máy nào cũng có thể bố trí tốt mọi bộ phận như nhau. Phạm vi thành phần thực tế phụ thuộc vào đầu vị trí của máy, hệ thống vòi phun, tùy chọn bộ nạp, khả năng quan sát và điều khiển phần mềm. Đây là lý do tại sao việc hiểu các loại thành phần lại quan trọng trước khi lập kế hoạch cho quy trình sản xuất SMT.
Hầu hết các máy gắp và đặt SMT có thể xử lý các thành phần SMD phổ biến như điện trở, tụ điện, điốt, bóng bán dẫn, cuộn cảm và gói IC nhỏ. Những bộ phận này thường được cung cấp ở dạng cuộn băng và được nạp vào bộ nạp băng.
Đối với lắp ráp PCB tiêu chuẩn, các thành phần này thường chiếm tỷ lệ lớn nhất trong BOM. Hệ thống cấp liệu ổn định và đầu phun chính xác rất quan trọng vì máy có thể cần đặt hàng nghìn bộ phận này trong một lần sản xuất.
Mặc dù các thành phần này trông đơn giản nhưng tính nhất quán của vị trí vẫn là vấn đề quan trọng. Những dịch chuyển nhỏ, định hướng sai hoặc cảm biến không ổn định có thể ảnh hưởng đến chất lượng hàn sau khi hàn lại.
Ngoài các thành phần chip tiêu chuẩn, nhiều máy gắp và đặt còn có thể đặt các gói IC như SOP, QFP, QFN, BGA và CSP. Các thành phần này thường yêu cầu căn chỉnh tầm nhìn tốt hơn vì bước chân hoặc vùng hàn của chúng nhạy hơn.
Các thành phần LED cũng được đặt rộng rãi trên các máy SMT, đặc biệt là trong hệ thống chiếu sáng LED, mô-đun hiển thị và các sản phẩm chiếu sáng ô tô. Đối với sản xuất LED, hướng bố trí, tính nhất quán của vị trí và sự hỗ trợ của hội đồng quản trị là đặc biệt quan trọng.
Một số máy cũng có thể xử lý các đầu nối, tấm chắn, mô-đun nhỏ và các bộ phận có hình dạng đặc biệt khác. Những bộ phận này có thể yêu cầu vòi phun đặc biệt, khay nạp giấy hoặc cài đặt vị trí cẩn thận hơn.
Phạm vi thành phần ảnh hưởng trực tiếp đến loại sản phẩm mà nhà máy có thể sản xuất. Một PCB đơn giản với phần lớn là điện trở và tụ điện sẽ rất khác so với một bo mạch phức tạp có BGA, đầu nối, tụ điện lớn và IC bước nhỏ.
Nếu máy không thể xử lý trơn tru một số bộ phận nhất định, nhà máy có thể cần bố trí thủ công, các bước quy trình bổ sung hoặc cấu hình máy khác. Điều này có thể làm giảm hiệu quả và tăng rủi ro về chất lượng.
Vì lý do này, phạm vi thành phần không bao giờ được coi là một chi tiết nhỏ. Đây là một trong những yếu tố cơ bản quyết định liệu một chiếc máy chọn và đặt SMT có thể hỗ trợ nhu cầu sản xuất thực tế hay không.

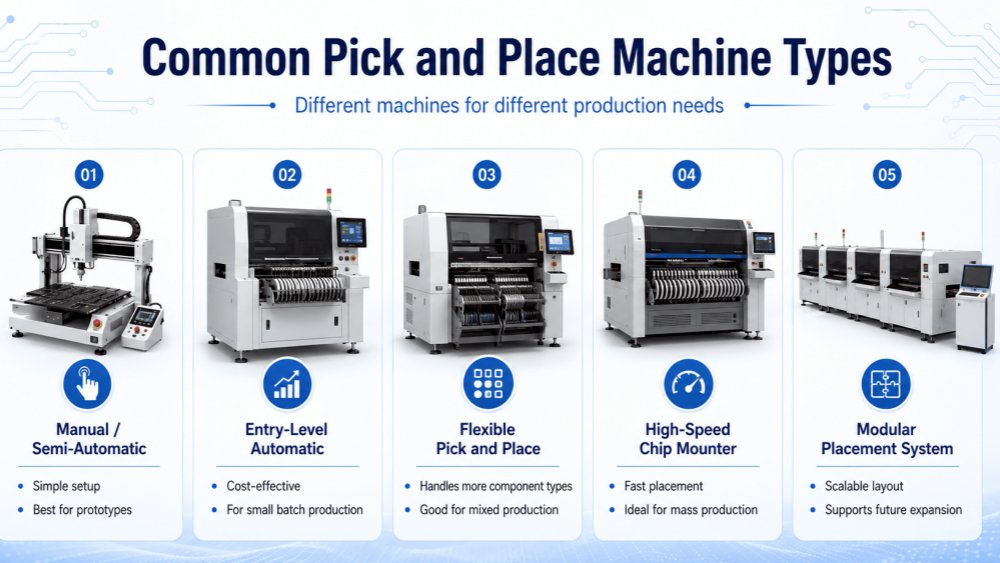

SMT máy gắp và đặt có nhiều loại khác nhau vì các nhà sản xuất PCB có mục tiêu sản xuất khác nhau. Một số nhà máy cần giải pháp chi phí thấp cho nguyên mẫu. Một số cần máy móc linh hoạt để sản xuất hỗn hợp cao. Những người khác cần vị trí tốc độ cao để sản xuất hàng loạt.
Không có loại máy nào phù hợp với mọi nhà máy. Loại phù hợp phụ thuộc vào độ phức tạp của sản phẩm, khối lượng sản xuất, hỗn hợp thành phần, cách bố trí nhà máy và kế hoạch mở rộng trong tương lai.
Máy gắp và đặt thủ công hoặc bán tự động thường được sử dụng cho nguyên mẫu, công việc sửa chữa, dự án trong phòng thí nghiệm hoặc sản xuất hàng loạt rất nhỏ. Chúng giúp cải thiện vị trí so với công việc hoàn toàn thủ công nhưng vẫn phụ thuộc nhiều vào kỹ năng của người vận hành.
Máy tự động cấp đầu vào cao hơn một bậc so với hệ thống thủ công. Chúng có thể tự động đặt các linh kiện theo một chương trình và phù hợp với các nhà máy nhỏ hoặc dây chuyền sản xuất khởi nghiệp. Đối với các bo mạch đơn giản và đầu ra vừa phải, chúng có thể là điểm khởi đầu thực tế.
Tuy nhiên, những máy này thường có giới hạn về tốc độ, công suất bộ nạp, phạm vi linh kiện và khả năng mở rộng lâu dài. Chúng hữu ích cho sản xuất cơ bản nhưng có thể không đủ khi khối lượng sản phẩm hoặc độ phức tạp tăng lên.
Máy gắp và đặt linh hoạt được thiết kế cho các nhà máy sản xuất các loại PCB khác nhau. Chúng thường có thể xử lý phạm vi thành phần rộng hơn, bao gồm các thành phần chip, IC, LED, đầu nối và một số gói đặc biệt.
Loại máy này thường được sử dụng trong sản xuất EMS, bảng điều khiển công nghiệp, điện tử ô tô và sản xuất khối lượng trung bình. Đối với những khách hàng này, tính linh hoạt có thể có giá trị hơn việc chỉ theo đuổi tốc độ bố trí cao nhất.
Một cỗ máy linh hoạt giúp giảm áp lực của việc thay đổi sản phẩm thường xuyên. Nó mang lại cho nhà máy nhiều không gian hơn để xử lý các BOM khác nhau, kích thước PCB khác nhau và các lô sản xuất khác nhau.
Máy gắn chip tốc độ cao được chế tạo cho tốc độ. Chúng thường được sử dụng cho các sản phẩm có nhiều thành phần nhỏ, chẳng hạn như bảng mạch LED, thiết bị điện tử tiêu dùng, bảng điện và các ứng dụng có khối lượng lớn khác.
Hệ thống vị trí mô-đun được thiết kế cho các nhà máy cần cả công suất và khả năng mở rộng. Trước tiên, một dây chuyền có thể được cấu hình bằng một máy, sau đó được mở rộng với nhiều mô-đun vị trí hơn khi sản lượng phát triển.
Đối với các nhà máy SMT lớn hơn, cách thiết lập chung có thể kết hợp vị trí tốc độ cao với vị trí linh hoạt. Điều này cho phép dây chuyền đặt các thành phần chip nhỏ một cách nhanh chóng trong khi vẫn xử lý được IC, đầu nối và các bộ phận phức tạp hơn với độ linh hoạt tốt hơn.
Nhiều người sử dụng thuật ngữ 'máy gắp và đặt' và 'máy gắn chip' theo cách tương tự. Trong các cuộc trò chuyện SMT hàng ngày, điều này thường được chấp nhận. Cả hai thuật ngữ đều đề cập đến thiết bị dùng để đặt các bộ phận gắn trên bề mặt lên PCB.
Nhưng từ góc độ sản xuất thực tế hơn, có thể có một chút khác biệt về ý nghĩa. Hiểu được sự khác biệt này giúp khách hàng đọc thông số kỹ thuật máy rõ ràng hơn và tránh nhầm lẫn khi so sánh thiết bị.
'Máy gắp và đặt' là một thuật ngữ rộng hơn. Nó mô tả chức năng cơ bản của máy: chọn các bộ phận từ hệ thống cung cấp và đặt chúng vào PCB.
Thuật ngữ này có thể được sử dụng cho nhiều loại thiết bị định vị SMT, bao gồm máy cấp cơ bản, máy định vị linh hoạt, máy tốc độ cao và hệ thống định vị mô-đun.
Vì lý do này, 'SMT máy chọn và đặt' thường là thuật ngữ chung tốt nhất khi nói về việc sắp xếp thành phần tự động trong cụm lắp ráp PCB.
'Máy gắn chip' thường được dùng để mô tả các loại máy tập trung vào việc đặt các linh kiện chip ở tốc độ cao. Các thành phần này có thể bao gồm điện trở, tụ điện, điốt nhỏ, LED nhỏ và các bộ phận SMD tiêu chuẩn khác.
Trong nhiều dòng SMT, một bộ gắn chip được sử dụng để định vị nhanh các bộ phận nhỏ hơn, trong khi một bộ gắn linh hoạt khác có thể xử lý IC, đầu nối hoặc các bộ phận phức tạp hơn.
Điều này đặc biệt phổ biến trong sản xuất số lượng lớn, nơi dây chuyền được bố trí để cân bằng tốc độ và khả năng xử lý linh kiện.
Sự khác biệt giữa các điều khoản này rất quan trọng vì khách hàng có thể nghĩ rằng một chiếc máy có thể xử lý hoàn hảo mọi nhiệm vụ sắp xếp. Trên thực tế, các máy khác nhau được tối ưu hóa cho các công việc khác nhau.
Máy gắn chip tốc độ cao có thể rất phù hợp để đặt hàng nghìn linh kiện nhỏ, nhưng nó có thể không phải là lựa chọn tốt nhất cho các IC phức tạp, đầu nối cao hoặc các linh kiện có hình dạng đặc biệt. Máy gắp và đặt linh hoạt có thể không phải là máy nhanh nhất nhưng nó có thể hỗ trợ nhiều nhu cầu sản xuất hơn.
Vì vậy, khi so sánh máy móc, tốt hơn hết bạn nên nhìn xa hơn cái tên. Câu hỏi thực sự là liệu máy có thể xử lý kích thước PCB, cấu trúc BOM, phạm vi thành phần và mục tiêu sản xuất của bạn hay không.
Máy chọn và đặt SMT rất quan trọng vì nó điều khiển một trong những bước nhạy cảm nhất trong quá trình lắp ráp PCB: đặt mọi bộ phận gắn trên bề mặt vào đúng vị trí trước khi hàn. Nếu bước này không ổn định thì quy trình chỉnh lại dòng sau đây không thể 'khắc phục' sự cố một cách hoàn toàn.
Đối với nhiều nhà máy, máy chọn và đặt cũng là điểm mà quá trình sản xuất bắt đầu trở nên thực sự tự động hóa. Nó làm giảm việc xử lý thủ công, cải thiện khả năng lặp lại và giúp nhà sản xuất tạo ra các PCBA nhất quán hơn ở tốc độ cao hơn.
Việc sắp xếp thủ công có thể hiệu quả đối với các nguyên mẫu hoặc các lô rất nhỏ, nhưng điều này trở nên khó khăn khi PCB có hàng trăm thành phần hoặc khi số lượng đặt hàng tăng lên. Máy gắp và đặt có thể đặt các bộ phận nhanh hơn và ổn định hơn nhiều so với công việc thủ công.
Điều này không chỉ cải thiện tốc độ vị trí. Nó cũng giúp toàn bộ dòng SMT hoạt động trơn tru hơn. Khi quá trình đặt ổn định, các bảng có thể di chuyển liên tục từ khâu in sang vị trí, sau đó đến chỉnh lại dòng và kiểm tra.
Đối với các nhà sản xuất xử lý các đơn hàng sản xuất thường xuyên, dòng chảy ổn định này rất quan trọng. Nó giúp giảm thời gian chờ đợi, chỉnh sửa thủ công và gián đoạn quá trình không cần thiết.
Trong tập hợp PCB, tính nhất quán cũng quan trọng như tốc độ. Một máy có thể lặp đi lặp lại cùng một chương trình sắp xếp, giữ cho vị trí linh kiện ổn định hơn trên các bo mạch và lô sản xuất khác nhau.
Điều này đặc biệt hữu ích cho bố cục PCB dày đặc, IC bước cao, LED và các sản phẩm có yêu cầu nghiêm ngặt về chất lượng. Khi mỗi thành phần được đặt chính xác, quá trình hàn lại sẽ có nền tảng tốt hơn để hình thành các mối hàn đáng tin cậy.
Quy trình chọn và đặt ổn định có thể giúp giảm các vấn đề phổ biến liên quan đến vị trí, chẳng hạn như độ lệch thành phần, các bộ phận bị thiếu, định hướng sai hoặc định vị không nhất quán.
Việc lắp ráp thủ công phụ thuộc rất nhiều vào kinh nghiệm và sự tập trung của người vận hành. Ngay cả những công nhân lành nghề cũng có thể phải đối mặt với những thách thức khi các bộ phận rất nhỏ, các tấm ván dày đặc hoặc cần phải tiếp tục sản xuất trong nhiều giờ.
Máy chọn và đặt SMT sử dụng tọa độ được lập trình, căn chỉnh tầm nhìn và chuyển động có kiểm soát để giảm sự phụ thuộc này. Người vận hành vẫn đóng vai trò quan trọng nhưng công việc của họ chuyển nhiều hơn sang việc thiết lập, giám sát, chuẩn bị nguyên liệu và kiểm soát quy trình.
Đối với các nhà máy đang phát triển, đây là một bước tiến lớn. Nó giúp việc quản lý sản xuất dễ dàng hơn, dễ lặp lại hơn và dễ mở rộng quy mô hơn.

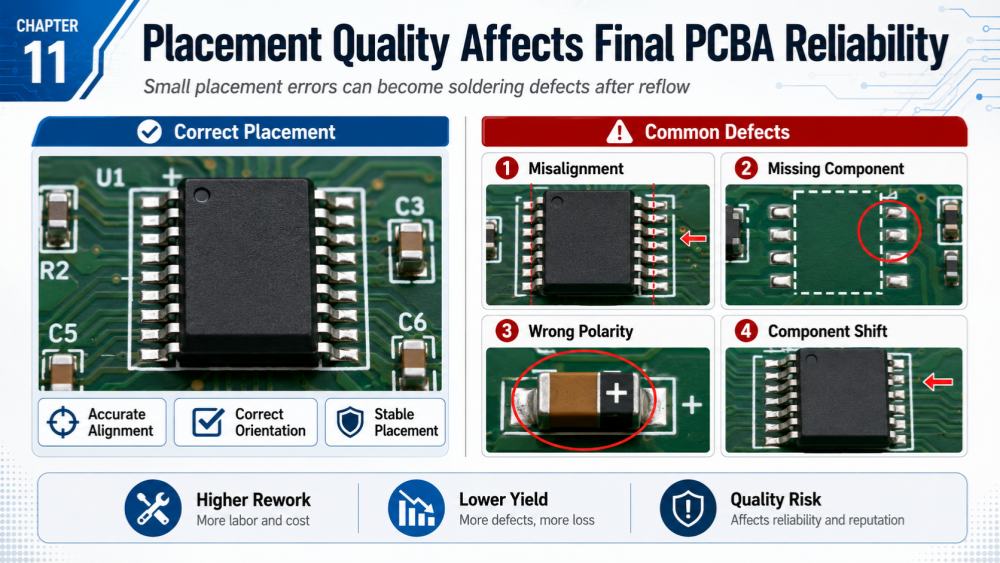

Máy gắp và đặt không tự tạo ra mối hàn nhưng chất lượng vị trí của nó có ảnh hưởng trực tiếp đến kết quả hàn cuối cùng. Nếu một bộ phận không được đặt đúng vị trí trước khi hàn lại, khuyết tật chỉ có thể lộ rõ sau khi hàn.
Đó là lý do tại sao việc sắp xếp không nên được coi là một bước máy móc đơn giản. Đó là một quá trình kết nối việc cấp nguyên liệu, căn chỉnh PCB, nhận dạng thành phần, tình trạng vòi phun, lập trình phần mềm và chất lượng hàn cuối cùng.
Một số lỗi PCBA có thể liên quan đến quá trình chọn và đặt. Chúng có thể bao gồm sai lệch thành phần, thiếu thành phần, thành phần sai, đảo cực, dịch chuyển thành phần và tiếp xúc kém với kem hàn.
Đối với các IC có bước cao, ngay cả một vị trí lệch nhỏ cũng có thể gây ra hiện tượng bắc cầu hàn hoặc hở các mối nối sau khi hàn lại. Đối với LED, hướng sai hoặc vị trí không nhất quán có thể ảnh hưởng đến hình thức bên ngoài và chức năng điện của sản phẩm. Đối với các đầu nối hoặc các bộ phận lớn hơn, vị trí đặt không ổn định có thể dẫn đến các vấn đề về hàn hoặc lắp ráp yếu.
Những khiếm khuyết này có thể làm tăng thời gian làm lại, giảm năng suất lần đầu và tạo ra những rủi ro tiềm ẩn về độ tin cậy nếu chúng không được kiểm soát sớm.
Điều quan trọng là phải hiểu rằng không phải mọi khiếm khuyết sau khi chỉnh lại dòng đều do máy gắp và đặt gây ra. Chất lượng SMT phụ thuộc vào một số quy trình được kết nối.
Ví dụ, việc in dán chất hàn kém có thể gây ra sự thiếu chất hàn, cầu nối hoặc dịch chuyển linh kiện. Cấu hình phản xạ không ổn định cũng có thể dẫn đến các khuyết tật khi hàn. Nạp vật liệu không chính xác, vòi phun bị mòn, bộ cấp liệu bị hỏng hoặc cài đặt chương trình sai có thể gây ra sự cố ngay cả khi bản thân máy có khả năng hoạt động.
Đây là lý do tại sao các nhà máy tốt không chỉ hỏi 'Máy định vị có chính xác không?' Họ còn kiểm tra toàn bộ quy trình trước và sau khi đặt.
Quá trình chọn và đặt ổn định giúp giảm thiểu nhiều khiếm khuyết có thể tránh được. Căn chỉnh PCB chính xác, vòi phun sạch, vận hành bộ cấp liệu trơn tru, thư viện thành phần chính xác và khả năng kiểm tra bằng hình ảnh đáng tin cậy, tất cả đều hỗ trợ chất lượng vị trí tốt hơn.
Khi các yếu tố này được kiểm soát, PCB sẽ đi vào lò chỉnh lại dòng với các bộ phận được định vị chính xác và nhất quán. Điều này mang lại cho quá trình hàn một nền tảng vững chắc hơn và giúp cải thiện độ ổn định tổng thể của tổ hợp PCB.
Nói một cách đơn giản, vị trí tốt không đảm bảo hàn hoàn hảo, nhưng vị trí kém hầu như luôn tạo ra rủi ro cho quá trình tiếp theo.
Máy chọn và đặt SMT chỉ là một phần của dòng SMT đầy đủ. Nó hoạt động tốt nhất khi các thiết bị xung quanh cũng ổn định và phù hợp. Trong sản xuất thực tế, việc in ấn, sắp xếp, hàn và kiểm tra được kết nối như một chuỗi.
Nếu một bước không ổn định, bước tiếp theo có thể bị ảnh hưởng. Đó là lý do tại sao các nhà sản xuất không chỉ cần hiểu rõ về bản thân máy gắp và đặt mà còn phải hiểu cách thức hoạt động của máy với máy in dán hàn, SPI, lò nung lại, AOI và thiết bị xử lý.
Trước khi đặt, máy in dán chất hàn sẽ dán chất hàn lên các miếng đệm PCB. Đây là nền tảng cho việc sắp xếp các thành phần và hình thành mối hàn. Nếu miếng dán được in quá nhiều, quá ít hoặc sai vị trí thì vị trí và chất lượng mối hàn đều có thể bị ảnh hưởng.
SPI hoặc kiểm tra chất hàn dán, kiểm tra chất hàn dán đã in trước khi đặt các bộ phận. Nó có thể phát hiện các vấn đề như dán không đủ, dán quá nhiều, dán lệch hoặc hình dạng dán kém.
Bước này rất có giá trị vì nó phát hiện sớm các lỗi in. Một khi các thành phần được đặt và hàn, chi phí tìm kiếm và khắc phục sự cố sẽ cao hơn nhiều.
Sau khi đặt, PCB di chuyển vào lò chỉnh lại dòng. Lò làm nóng bo mạch thông qua cấu hình nhiệt độ được kiểm soát, cho phép chất hàn tan chảy và hình thành các mối hàn giữa các bộ phận và miếng đệm PCB.
Máy gắp và đặt phải đặt từng bộ phận một cách chính xác trước khi điều này xảy ra. Nếu một thành phần bị dịch chuyển, nghiêng, đảo ngược hoặc đặt không đúng vị trí, quá trình chỉnh lại dòng có thể cho thấy vấn đề là một khiếm khuyết có thể nhìn thấy được.
Đây là lý do tại sao vị trí và chỉnh lại dòng nên được xem cùng nhau. Vị trí tốt giúp cho việc hàn lại điểm bắt đầu tốt hơn, trong khi lò nung lại ổn định giúp hoàn thành quá trình hàn một cách chính xác.
Sau khi chỉnh lại dòng, AOI kiểm tra PCB đã hoàn thành để tìm các lỗi có thể nhìn thấy. Nó có thể kiểm tra các thành phần bị thiếu, các bộ phận sai, các vấn đề về cực, bù thành phần, cầu nối hàn, hàn không đủ và các vấn đề phổ biến khác.
Các thiết bị xử lý như máy xúc lật, băng tải, bộ đệm và máy dỡ hàng PCB cũng hỗ trợ vận hành dây chuyền ổn định. Quá trình truyền PCB mượt mà giúp giảm thiểu việc xử lý thủ công và giúp duy trì hoạt động sản xuất liên tục.
Trong một dây chuyền SMT được quy hoạch tốt, mỗi máy sẽ hỗ trợ máy tiếp theo. Máy gắp và đặt là trung tâm nhưng đầu ra ổn định là do cả dây chuyền cùng hoạt động.

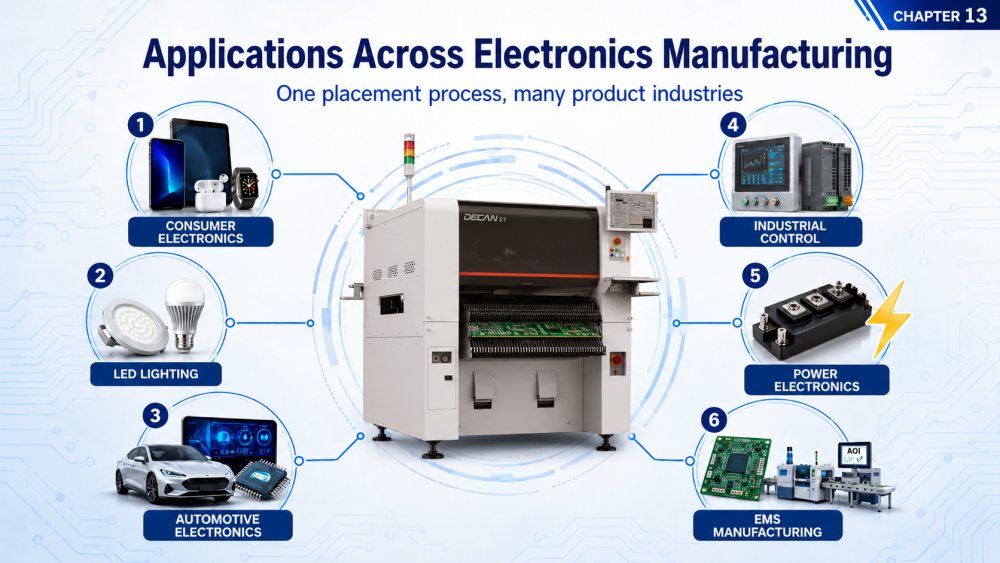

SMT máy gắp và đặt được sử dụng trong nhiều ngành sản xuất đồ điện tử . Bất kỳ sản phẩm nào sử dụng các bộ phận gắn trên bề mặt trên PCB đều có thể yêu cầu loại thiết bị này, đặc biệt khi quá trình sản xuất cần tốc độ, tính nhất quán và chất lượng có thể lặp lại.
Các ngành công nghiệp khác nhau có yêu cầu khác nhau. Một số tập trung vào khối lượng lớn. Một số tập trung vào độ chính xác và độ tin cậy. Những người khác cần sự linh hoạt vì họ sản xuất nhiều mẫu PCB theo lô nhỏ hoặc trung bình.
Điện tử tiêu dùng thường sử dụng thiết kế PCB nhỏ gọn với nhiều linh kiện nhỏ. Các sản phẩm như thiết bị thông minh, mô-đun điều khiển, bộ sạc và bảng điện tử nhỏ cần vị trí nhanh chóng và chính xác để hỗ trợ sản xuất ổn định.
Chiếu sáng LED là một ứng dụng phổ biến khác. LED bóng đèn, ống LED, tấm LED, dải LED và bảng đèn ô tô thường yêu cầu nhiều bộ phận lặp lại. Đối với những sản phẩm này, tính nhất quán của vị trí có thể ảnh hưởng đến cả hiệu suất điện và hình thức bên ngoài.
Trong cả hai ngành, máy gắp và đặt giúp nhà sản xuất tăng sản lượng đồng thời giữ vị trí linh kiện ổn định trong các lô sản xuất lớn.
Điện tử ô tô thường yêu cầu độ tin cậy cao hơn. Các bo mạch được sử dụng trong hệ thống chiếu sáng, bộ điều khiển, cảm biến và mô-đun nguồn có thể bao gồm IC, đầu nối, tụ điện và các thành phần khác phải được đặt chính xác.
Bảng điều khiển công nghiệp thường có sự kết hợp thành phần rộng hơn. Chúng có thể không phải lúc nào cũng yêu cầu tốc độ cao nhất nhưng chúng cần vị trí ổn định cho các loại thành phần và kích thước bo mạch khác nhau.
Điện tử công suất có thể bao gồm các bộ phận lớn hơn, bo mạch dày hơn và các bộ phận nặng hơn. Đối với những sản phẩm này, quy trình bố trí phải hỗ trợ cả độ chính xác và khả năng xử lý thành phần ổn định.
Các nhà sản xuất EMS thường xử lý nhiều dự án khác nhau của khách hàng. Hôm nay họ có thể sản xuất bảng điều khiển công nghiệp và ngày hôm sau họ có thể sản xuất mô-đun truyền thông, bảng LED hoặc thiết bị điện tử tiêu dùng.
Đối với loại hình sản xuất này, tính linh hoạt là rất quan trọng. Máy phải hỗ trợ các kích cỡ PCB, cấu trúc BOM, gói thành phần và lô sản xuất khác nhau.
Đây là lý do tại sao SMT máy gắp và đặt không chỉ được sử dụng để sản xuất hàng loạt. Chúng cũng được sử dụng rộng rãi trong tổ hợp PCB có độ hỗn hợp cao, trong đó khả năng chuyển đổi ổn định, kiểm soát chương trình đáng tin cậy và khả năng tương thích thành phần rộng rãi là chìa khóa cho hoạt động sản xuất hàng ngày.
Máy chọn và đặt cần được bảo trì thường xuyên để giữ cho vị trí ổn định theo thời gian. Ngay cả một máy chất lượng cao cũng có thể mất độ chính xác hoặc hiệu quả nếu vòi phun, bộ cấp liệu, camera, băng tải hoặc hệ thống chân không không được kiểm tra đúng cách.
Bảo trì cơ bản không chỉ là ngăn ngừa sự cố. Nó cũng giúp giảm lỗi vị trí, lấy hàng không ổn định, dừng máy đột xuất và các vấn đề về chất lượng trong quá trình sản xuất. Đối với bất kỳ nhà máy nào sử dụng phương pháp lắp ráp SMT, việc bảo trì phải là một phần của quy trình sản xuất hàng ngày chứ không phải chỉ được thực hiện sau khi xảy ra sự cố.
Đầu phun tiếp xúc trực tiếp với quá trình lấy linh kiện. Nếu đầu phun bị tắc, mòn hoặc bẩn, máy có thể không chọn được các bộ phận một cách chính xác hoặc bộ phận đó có thể dịch chuyển trong quá trình di chuyển. Việc vệ sinh và kiểm tra vòi phun thường xuyên có thể giúp ngăn ngừa các bộ phận bị thiếu và vị trí không ổn định.
Người cho ăn cũng cần được chú ý. Bộ nạp không tiến hành các bộ phận một cách trơn tru có thể gây ra lỗi lấy hàng, độ trễ hoặc báo động máy lặp đi lặp lại. Người vận hành nên kiểm tra tình trạng bộ nạp, chuyển động của băng, độ căng của băng che và nguồn cung cấp linh kiện trước khi bắt đầu sản xuất.
Hệ thống thị giác cũng cần được giữ sạch sẽ. Bụi, cặn thông lượng hoặc điều kiện ánh sáng kém có thể ảnh hưởng đến khả năng nhận dạng của máy ảnh. Camera sạch giúp máy đọc dấu chuẩn và vị trí linh kiện chính xác hơn.
Hút chân không là rất quan trọng để lấy thành phần ổn định. Nếu mức chân không không ổn định, vòi phun có thể không giữ chặt các bộ phận. Điều này có thể dẫn đến các bộ phận bị rơi, các bộ phận bị xoay hoặc lỗi vị trí.
Áp suất không khí cần được kiểm tra thường xuyên theo yêu cầu của máy. Một vấn đề nhỏ về cung cấp không khí có thể tạo ra các vấn đề sản xuất lặp đi lặp lại mà thoạt nhìn khó phát hiện.
Hệ thống băng tải cũng cần chuyển động êm ái. Nếu PCB không được chuyển hoặc định vị chính xác thì độ chính xác của vị trí có thể bị ảnh hưởng. Kiểm tra chiều rộng đường ray, giá đỡ bảng, cảm biến và băng tải giúp giữ cho toàn bộ quá trình ổn định.
Bảo trì tốt không phải lúc nào cũng phức tạp. Một thói quen thực tế có thể bao gồm vệ sinh hàng ngày, kiểm tra hàng tuần, hiệu chuẩn thường xuyên, sao lưu chương trình và thay thế các bộ phận bị mòn.
Người vận hành cũng nên ghi lại các cảnh báo lặp đi lặp lại hoặc các vấn đề về vị trí. Nếu cùng một vấn đề xuất hiện lặp đi lặp lại, nó có thể là do vấn đề về bộ nạp, hao mòn vòi phun, đóng gói thành phần kém hoặc cài đặt chương trình không chính xác.
Máy gắp và đặt được bảo trì tốt có thể chạy trơn tru hơn, giảm thời gian ngừng hoạt động và hỗ trợ chất lượng lắp ráp PCB ổn định hơn.
Nhiều khách hàng lần đầu tiên so sánh máy chọn và đặt theo tốc độ, nhãn hiệu hoặc giá cả. Những yếu tố này rất quan trọng nhưng chúng không nói lên toàn bộ câu chuyện. Trong quá trình sản xuất SMT thực tế, hiệu suất của máy phụ thuộc vào sản phẩm, sự kết hợp thành phần, phương pháp thiết lập, kỹ năng vận hành và kiểm soát quy trình toàn dây chuyền.
Hiểu được những hiểu lầm phổ biến có thể giúp các nhà máy tránh được những kỳ vọng sai lầm và đưa ra quyết định tốt hơn khi lập kế hoạch sản xuất SMT.
Tốc độ rất quan trọng, nhưng máy nhanh hơn không phải lúc nào cũng là lựa chọn tốt hơn cho mọi nhà máy. Một máy có tốc độ định mức cao có thể hoạt động rất tốt trên các bo mạch đơn giản có nhiều thành phần chip lặp lại. Nhưng nếu sản phẩm có nhiều IC, đầu nối, thành phần khay hoặc thay đổi model thường xuyên, sản lượng sản xuất thực tế có thể rất khác so với con số định mức.
Đối với sản xuất có độ trộn cao, độ ổn định, thiết lập bộ cấp liệu, phạm vi linh kiện và hiệu suất chuyển đổi có thể có giá trị hơn chỉ riêng tốc độ tối đa.
Đây là lý do tại sao các nhà máy không nên chỉ đánh giá máy gắp và đặt bằng CPH. Câu hỏi hay hơn là liệu máy có phù hợp với thiết kế PCB thực tế, cấu trúc BOM và tiến độ sản xuất hay không.
Một số khách hàng mong đợi một chiếc máy có thể xử lý tất cả các sản phẩm một cách hoàn hảo. Trong thực tế, các tổ hợp PCB khác nhau yêu cầu khả năng sắp xếp khác nhau.
Một bảng mạch LED đơn giản, một bảng điều khiển ô tô, một thiết bị điện tử công suất PCB và một bảng giao tiếp mật độ cao đều có thể cần các mức độ ưu tiên bố trí khác nhau. Một số sản phẩm cần tốc độ. Một số cần độ chính xác cao hơn. Một số cần nhiều vị trí trung chuyển hơn. Một số cần hỗ trợ tốt hơn cho các thành phần lớn hơn hoặc có hình dạng đặc biệt.
Máy gắp và đặt có thể rất linh hoạt nhưng nó vẫn có những hạn chế. Giải pháp phù hợp phải dựa trên nhu cầu sản xuất thực tế chứ không chỉ dựa trên một mô tả chung về máy.
Máy chọn và đặt rất quan trọng nhưng bản thân nó không kiểm soát được chất lượng SMT. Chất lượng PCBA cuối cùng cũng phụ thuộc vào việc in kem hàn, kiểm tra SPI, cấu hình nhiệt độ nóng chảy lại, kiểm tra AOI, xử lý vật liệu và thiết lập người vận hành.
Ví dụ: nếu chất lượng in của chất hàn kém thì việc đặt vị trí chính xác vẫn có thể dẫn đến các lỗi hàn. Nếu cấu hình phản xạ không ổn định, một bộ phận được đặt đúng vị trí có thể vẫn có các mối hàn yếu.
Đây là lý do tại sao việc sản xuất SMT đáng tin cậy phải được xem như một quy trình hoàn chỉnh. Máy gắp và đặt là một trong những bộ phận quan trọng nhất nhưng nó phải hoạt động cùng với lin SMT đầy đủ.
Không phải mọi nhà máy đều bắt đầu với dây chuyền SMT hoàn toàn tự động. Một số bắt đầu bằng việc sắp xếp thủ công, sử dụng các công cụ đơn giản hoặc sản xuất hàng loạt nhỏ. Nhưng khi đơn đặt hàng tăng lên và thiết kế PCB trở nên phức tạp hơn, việc sắp xếp thủ công thường trở nên khó kiểm soát.
Máy chọn và đặt SMT trở nên cần thiết khi nhà máy cần tính nhất quán tốt hơn, sản lượng cao hơn, ít phụ thuộc thủ công hơn và chất lượng sản xuất có tính lặp lại cao hơn.
Việc sắp xếp thủ công có thể được chấp nhận đối với các nguyên mẫu đơn giản hoặc số lượng rất nhỏ. Nhưng khi số lượng linh kiện tăng lên, công việc thủ công nhanh chóng trở thành nút thắt cổ chai.
Người vận hành cần nhiều thời gian hơn để đặt từng bộ phận, kiểm tra hướng, tránh sai sót và giữ cho quy trình nhất quán. Khi khối lượng sản xuất tăng lên, điều này trở nên khó quản lý hơn.
Máy gắp và đặt giúp giải quyết vấn đề này bằng cách đặt các bộ phận một cách tự động theo một chương trình. Nó cho phép nhà máy chuyển từ lắp ráp thủ công chậm sang quy trình sản xuất ổn định hơn.
Khi bố cục PCB trở nên dày đặc hơn, độ chính xác của vị trí trở nên quan trọng hơn. Các thành phần nhỏ, IC bước cao, LED và đầu nối đều yêu cầu định vị ổn định trước khi hàn nóng chảy lại.
Vị trí thủ công có thể khác nhau tùy theo người vận hành. Ngay cả cùng một người thực hiện cũng có thể có những kết quả khác nhau sau nhiều giờ làm việc. Những thay đổi nhỏ này có thể dẫn đến việc phải làm lại, áp lực kiểm tra và năng suất vượt qua lần đầu không ổn định.
Máy chọn và đặt tự động cải thiện khả năng lặp lại bằng cách sử dụng tọa độ được lập trình, hiệu chỉnh tầm nhìn và chuyển động vị trí có kiểm soát. Điều này giúp các nhà máy duy trì chất lượng đồng nhất hơn trên các lô khác nhau.
Một nhà máy có thể cần máy chọn và đặt khi chuẩn bị chấp nhận các đơn đặt hàng lớn hơn, giảm thời gian giao hàng hoặc xây dựng một dây chuyền sản xuất SMT hoàn chỉnh hơn.
Đây thường là thời điểm mà việc lập kế hoạch sản xuất trở nên nghiêm túc hơn. Nhà máy cần xem xét kích thước PCB, loại linh kiện, đầu ra mục tiêu, in dán hàn, hàn nóng chảy lại, kiểm tra và mở rộng trong tương lai.
Ở giai đoạn này, máy gắp và đặt không chỉ là một thiết bị. Nó trở thành một phần năng lực sản xuất lâu dài của nhà máy. Việc chọn cách thiết lập phù hợp có thể giúp nhà máy phát triển với ít vấn đề về quy trình hơn sau này.
Sau khi hiểu SMT máy gắp và đặt làm gì, câu hỏi tiếp theo thường thực tế hơn: loại máy hoặc thiết lập sản xuất nào phù hợp với một nhà máy thực sự?
Không có câu trả lời đáng tin cậy nếu không có thông tin sản xuất cơ bản. Giải pháp chọn và đặt phải được lên kế hoạch xoay quanh PCB thực tế, danh sách thành phần, khối lượng sản xuất, cách bố trí nhà máy và mục tiêu sản xuất dài hạn. Nếu không có những chi tiết này, việc lựa chọn máy có thể dễ dàng trở thành phỏng đoán chỉ dựa trên tốc độ hoặc giá cả.
Đối với nhiều nhà sản xuất, việc chọn máy gắp và đặt cũng là bước khởi đầu cho việc lập kế hoạch cho một dây chuyền SMT hoàn chỉnh. Máy phải hoạt động với máy in dán hàn, SPI, lò phản xạ dòng chảy, AOI, thiết bị xử lý và đôi khi sau này là các quy trình DIP hoặc lớp phủ. Đây là lý do tại sao chế độ xem toàn dòng lại quan trọng ngay từ đầu.
Thông tin đầu tiên cần có chính là PCB. Chiều dài, chiều rộng, độ dày, thiết kế bảng và hình dạng bảng đặc biệt đều ảnh hưởng đến cấu hình máy.
BOM cũng quan trọng không kém. Nó cho biết những thành phần nào cần được đặt, số lượng bộ phận được sử dụng và loại gói hàng nào được bao gồm. Một bo mạch chủ yếu có điện trở và tụ điện có thể có các yêu cầu máy rất khác so với bo mạch có BGA, QFN, đầu nối, LED, tấm chắn hoặc các thành phần có hình dạng đặc biệt.
Những chi tiết này giúp các kỹ sư hiểu được nhu cầu của bộ cấp liệu, yêu cầu về vòi phun, yêu cầu về tầm nhìn, khó khăn trong việc bố trí và khối lượng công việc sản xuất thực tế. Hai PCB có thể trông giống nhau về kích thước, nhưng nếu một bảng có nhiều thành phần hơn hoặc các gói phức tạp hơn thì giải pháp vị trí bắt buộc có thể hoàn toàn khác nhau.
Một giải pháp tốt không chỉ phải đáp ứng được nhu cầu sản xuất hiện nay. Nó cũng phải khớp với toàn bộ quy trình sản xuất SMT. Sản lượng mục tiêu, ca làm việc, kết hợp sản phẩm, yêu cầu kiểm tra và kế hoạch mở rộng trong tương lai đều ảnh hưởng đến cấu hình thiết bị cuối cùng.
Ví dụ: máy chọn và đặt tốc độ cao có thể không mang lại giá trị sản xuất thực tế nếu máy in, lò chỉnh lại dòng, AOI hoặc hệ thống xử lý không thể theo kịp. Tương tự như vậy, máy định vị linh hoạt có thể phù hợp hơn với các nhà máy sản xuất nhiều mẫu PCB với số lượng nhỏ hơn.
Đây là lý do tại sao việc lựa chọn máy phải được kết nối với quy hoạch toàn bộ dây chuyền. Mục tiêu không chỉ là chọn một máy mà còn là xây dựng một dây chuyền sản xuất vận hành trơn tru từ khâu tải PCB đến hàn, kiểm tra, dỡ tải và mở rộng quy trình sau này.
Đối với các nhà máy mới hoặc nhà sản xuất mở rộng, thường rất khó để đánh giá loại máy phù hợp nếu chỉ dựa vào danh mục. Sản xuất thực tế đòi hỏi kinh nghiệm với các ngành, loại PCB, gói thành phần, cách bố trí nhà máy và yêu cầu quy trình khác nhau.
I.C.T hỗ trợ khách hàng với các giải pháp dây chuyền sơn phủ phù hợp, DIP và SMT hoàn chỉnh. Thay vì xem máy gắp và đặt như một thiết bị đơn lẻ, I.C.T đánh giá toàn bộ quy trình sản xuất, bao gồm in kem hàn, đặt linh kiện, hàn nóng chảy lại, kiểm tra, xử lý, lắp ráp xuyên lỗ và các yêu cầu về lớp phủ khi cần.
Với kinh nghiệm dự án trên nhiều ngành và loại sản phẩm, I.C.T có thể giúp nhà sản xuất lên kế hoạch cho giải pháp thiết thực hơn dựa trên thông tin PCB, cấu trúc BOM, năng lực mục tiêu, ngân sách và khả năng mở rộng trong tương lai. Điều này làm cho dự án an toàn hơn, chính xác hơn và dễ dàng mở rộng quy mô sau này.
Máy chọn và đặt SMT không chỉ là máy di chuyển các thành phần từ bộ cấp nguồn sang PCB. Đây là thiết bị cốt lõi kết nối việc in kem hàn, sắp xếp linh kiện, hàn nóng chảy lại và kiểm tra lần cuối thành một quy trình lắp ráp SMT hoàn chỉnh.
Bằng cách hiểu cách thức hoạt động, nó bao gồm những bộ phận nào, những thành phần nào có thể đặt và cách nó hợp tác với các thiết bị SMT khác, các nhà sản xuất có thể đưa ra quyết định tốt hơn khi lập kế hoạch sản xuất lắp ráp PCB.
Đối với các nhà máy mới, việc hiểu rõ về máy gắp và đặt sẽ giúp xây dựng một bức tranh rõ ràng về quá trình sản xuất SMT. Nó giải thích tại sao việc định vị PCB, độ ổn định của bộ nạp, tình trạng vòi phun, căn chỉnh tầm nhìn và kiểm soát phần mềm đều quan trọng trong hoạt động hàng ngày.
Đối với các nhà máy đang phát triển, sự hiểu biết này cũng giúp xác định rủi ro trong quy trình. Nếu vị trí không ổn định, vấn đề có thể không đến từ một điểm duy nhất. Nó có thể liên quan đến vật liệu, lập trình, bộ nạp, bảo trì, chất lượng in, kiểm soát chỉnh lại dòng hoặc thiết lập dòng SMT đầy đủ.
Đây là lý do tại sao kiến thức cơ bản về máy không chỉ hữu ích cho người mới bắt đầu. Nó cũng giúp các nhóm sản xuất giao tiếp tốt hơn, khắc phục sự cố nhanh hơn và lên kế hoạch cho quy trình lắp ráp ổn định hơn.
Máy chọn và đặt có thể cải thiện tốc độ, khả năng lặp lại và độ chính xác của vị trí, nhưng nó không hoạt động một mình. Việc lắp ráp PCB ổn định phụ thuộc vào dây chuyền đầy đủ, bao gồm máy in dán hàn, SPI, lò phản xạ dòng chảy, AOI, thiết bị xử lý và quản lý sản xuất.
Ở nhiều nhà máy, dây chuyền SMT chỉ là một phần của quy trình sản xuất hoàn chỉnh. Một số sản phẩm cũng yêu cầu chèn DIP, hàn sóng, hàn chọn lọc, làm sạch PCBA, lớp phủ phù hợp, xử lý hoặc kiểm tra lần cuối. Nếu các quy trình này không được xem xét sớm, nhà máy có thể gặp phải các vấn đề về bố trí, tắc nghẽn quy trình hoặc đầu tư thêm sau này.
Vì lý do này, việc lập kế hoạch sản xuất SMT tốt nhất phải luôn nhìn xa hơn một máy. Cần xem xét quy trình sản xuất hoàn chỉnh, từ đầu vào PCB đầu tiên đến PCBA được lắp ráp và bảo vệ cuối cùng.
I.C.T cung cấp nhiều máy SMT đơn lẻ. Là nhà cung cấp giải pháp sản xuất thiết bị điện tử hoàn chỉnh, I.C.T hỗ trợ khách hàng về SMT dây chuyền sản xuất, dây chuyền DIP, dây chuyền phủ phù hợp, PCBA hệ thống xử lý, thiết bị kiểm tra và lập kế hoạch sản xuất toàn bộ nhà máy.
Đối với những khách hàng chọn máy gắp và đặt, I.C.T cũng có thể giúp đánh giá cấu hình dây chuyền SMT đầy đủ dựa trên nhu cầu sản xuất thực tế. Điều này bao gồm kích thước PCB, BOM, phạm vi thành phần, mục tiêu đầu ra, yêu cầu kiểm tra, không gian nhà máy, ngân sách và kế hoạch mở rộng trong tương lai.
Với kinh nghiệm trong nhiều ngành và ứng dụng sản phẩm, I.C.T giúp các nhà sản xuất xây dựng dây chuyền sản xuất thiết thực, ổn định và có thể mở rộng. Cho dù dự án bắt đầu với một máy gắp và đặt hay một giải pháp nhà máy SMT, DIP và lớp phủ hoàn chỉnh thì mục tiêu đều giống nhau: giúp khách hàng chuyển từ lựa chọn thiết bị sang sản xuất đáng tin cậy với ít rủi ro hơn.
Máy chọn và đặt SMT là một máy tự động đặt các bộ phận gắn trên bề mặt lên bảng mạch in trong quá trình lắp ráp PCB. Nó chọn các thành phần từ khay nạp, khay hoặc ống, kiểm tra vị trí của chúng bằng hệ thống thị giác và đặt chúng vào đúng miếng đệm PCB. Máy này thường được sử dụng trong các nhà máy điện tử, sản xuất EMS, dây chuyền chiếu sáng LED, điện tử ô tô và sản xuất bảng điều khiển công nghiệp. Để sản xuất ổn định, nó phải hoạt động cùng với máy in dán hàn, lò phản xạ dòng chảy, AOI và thiết bị dây chuyền SMT khác.
Máy chọn và đặt SMT hoạt động bằng cách tải PCB, nhận dạng các dấu chuẩn, chọn các thành phần từ bộ nạp, điều chỉnh vị trí thành phần thông qua việc căn chỉnh tầm nhìn và đặt từng bộ phận vào PCB. Quy trình được điều khiển bằng phần mềm và lặp lại liên tục trong quá trình sản xuất. Điều này cho phép máy đặt các thành phần SMD nhỏ, IC, LED và các gói khác với tốc độ và tính nhất quán tốt hơn so với việc đặt thủ công. Để có kết quả tốt nhất, các nhà máy nên chuẩn bị dữ liệu BOM chính xác, tệp PCB và thiết lập bộ cấp liệu chính xác trước khi sản xuất.
Máy chọn và đặt SMT có thể đặt nhiều bộ phận gắn trên bề mặt, bao gồm điện trở, tụ điện, điốt, bóng bán dẫn, IC, LED, QFP, QFN, BGA, đầu nối và mô-đun nhỏ. Phạm vi thành phần thực tế phụ thuộc vào kiểu máy, loại bộ cấp liệu, hệ thống vòi phun, hệ thống quan sát và độ chính xác của vị trí. Một bo mạch LED đơn giản có thể chỉ cần vị trí chip tiêu chuẩn, trong khi các bo mạch điều khiển ô tô hoặc công nghiệp có thể yêu cầu hỗ trợ cho các IC và đầu nối lớn hơn. Trước khi chọn máy, các nhà máy nên xem xét kỹ BOM và danh sách gói linh kiện.
Có, trong nhiều cuộc thảo luận về sản xuất SMT, máy gắp và đặt và máy đếm chip đều đề cập đến các thiết bị tương tự. Cả hai đều được dùng để đặt các bộ phận gắn trên bề mặt lên các PCB. Sự khác biệt là 'máy chọn và đặt' là một thuật ngữ rộng hơn, trong khi 'máy gắn chip' thường đề cập đến các máy tập trung vào việc đặt tốc độ cao các thành phần chip nhỏ, chẳng hạn như điện trở, tụ điện và LED. Đối với các nhà máy sản xuất sản phẩm PCB hỗn hợp, tốt hơn hết bạn nên kiểm tra phạm vi linh kiện, công suất bộ nạp và khả năng quan sát của máy thay vì chỉ dựa vào tên.
Nhà máy nên sử dụng máy chọn và đặt tự động khi việc sắp xếp thủ công trở nên quá chậm, không nhất quán hoặc khó kiểm soát. Điều này thường xảy ra khi khối lượng PCB tăng lên, kích thước thành phần trở nên nhỏ hơn hoặc sản phẩm yêu cầu độ lặp lại ổn định. Vị trí tự động rất hữu ích cho các nhà máy EMS, sản xuất LED, điện tử tiêu dùng, điện tử ô tô và lắp ráp PCB công nghiệp. Nó giúp giảm sự phụ thuộc thủ công và cải thiện quy trình sản xuất. Đối với các nhà máy mới hoặc đang mở rộng, I.C.T có thể giúp xem xét kích thước PCB, BOM, sản lượng mục tiêu và các yêu cầu đầy đủ về dây chuyền SMT trước khi lập kế hoạch giải pháp.
