Các tổ hợp PCB mật độ cao và khả năng thu nhỏ thành phần cực cao xuống kích thước hệ mét 01005 và 0201 không để lại sai số nào trên sàn nhà máy. Các tiêu chuẩn tuân thủ nghiêm ngặt trong các lĩnh vực ô tô, hàng không vũ trụ và y tế đã biến hoạt động sản xuất không khuyết tật từ lợi thế cạnh tranh thành yêu cầu cơ bản nghiêm ngặt. Các nhà sản xuất không ngừng nỗ lực để cân bằng tốc độ kiểm tra với độ chính xác tuyệt đối. Việc duy trì thời gian thực hiện của dây chuyền giúp duy trì hạn ngạch sản xuất nhưng việc loại bỏ tỷ lệ thoát và giảm thiểu các cuộc gọi sai gây tắc nghẽn các trạm làm lại thủ công cũng quan trọng không kém đối với năng suất tổng thể.
Việc đánh giá hệ thống Kiểm tra quang học tự động (AOI) tối ưu đòi hỏi phải vượt xa các tuyên bố cơ bản về bảng thông số kỹ thuật. Các kỹ sư sản xuất phải phân tích thực tế kỹ thuật, các hạn chế về dấu chân vật lý và khả năng thông lượng thực tế. Phân tích này phá vỡ sự đánh đổi sản xuất giữa hai nhà lãnh đạo ngành. Hiểu được các sắc thái của quá trình triển khai máy Koh Young và MEK AOI sẽ mang lại sự rõ ràng cần thiết để tối ưu hóa các dây chuyền công nghệ gắn trên bề mặt (SMT) của bạn cho năm 2026 trở đi.

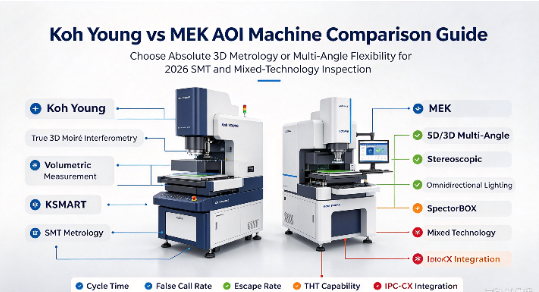

Đo lường và Kiểm tra: Koh Young dựa vào phép đo cấu hình 3D thực sự (giao thoa kế Moiré) để đo lường tuyệt đối, khiến nó trở thành tiêu chuẩn vàng cho các đường SMT phức tạp, có độ tin cậy cao.
Tính linh hoạt và chuyên môn hóa: MEK cung cấp hệ thống 5D/3D có độ linh hoạt cao với ánh sáng đa góc đặc biệt, mang lại lợi thế mạnh mẽ trong các bảng công nghệ hỗn hợp (SMT và THT).
Thực tế về thông lượng: Trong khi MEK thường cung cấp khả năng thu nhận hình ảnh thô nhanh hơn, tính năng lọc lỗi do AI điều khiển của Koh Young giúp giảm đáng kể thời gian xem xét thủ công thứ cấp, thường mang lại thông lượng đường truyền hiệu quả cao hơn.
Đối sánh mô hình hàng đầu: Việc đánh giá thường dựa vào dòng Zenith của Koh Young (ví dụ: Zenith 2, Zenith Alpha) so với các hệ thống mô-đun ISO-Spector và SpectorBOX của MEK.
Chi phí trên hiệu suất: MEK thường có CapEx ban đầu thấp hơn và triển khai nhanh hơn cho môi trường hỗn hợp cao/khối lượng thấp (HMLV), trong khi khoản đầu tư ban đầu cao hơn của Koh Young được bù đắp bằng khả năng bảo vệ năng suất vượt trội trong các ứng dụng khối lượng cao/hỗn hợp thấp (HVLM) hoặc các ứng dụng quan trọng.
Mục lục
Hệ thống 2D AOI truyền thống chỉ kiểm tra trục X và Y nên chúng có thể bỏ sót các khiếm khuyết liên quan đến chiều cao và có thể bị ảnh hưởng bởi màu sắc PCB hoặc các thành phần phản chiếu. True 3D AOI bổ sung phép đo trục Z để phát hiện các dây dẫn bị nâng lên, các vấn đề về độ đồng phẳng và các khuyết tật về khối lượng mối hàn. Nó cung cấp phép đo chính xác hơn cho các tổ hợp PCB phức tạp và mật độ cao.

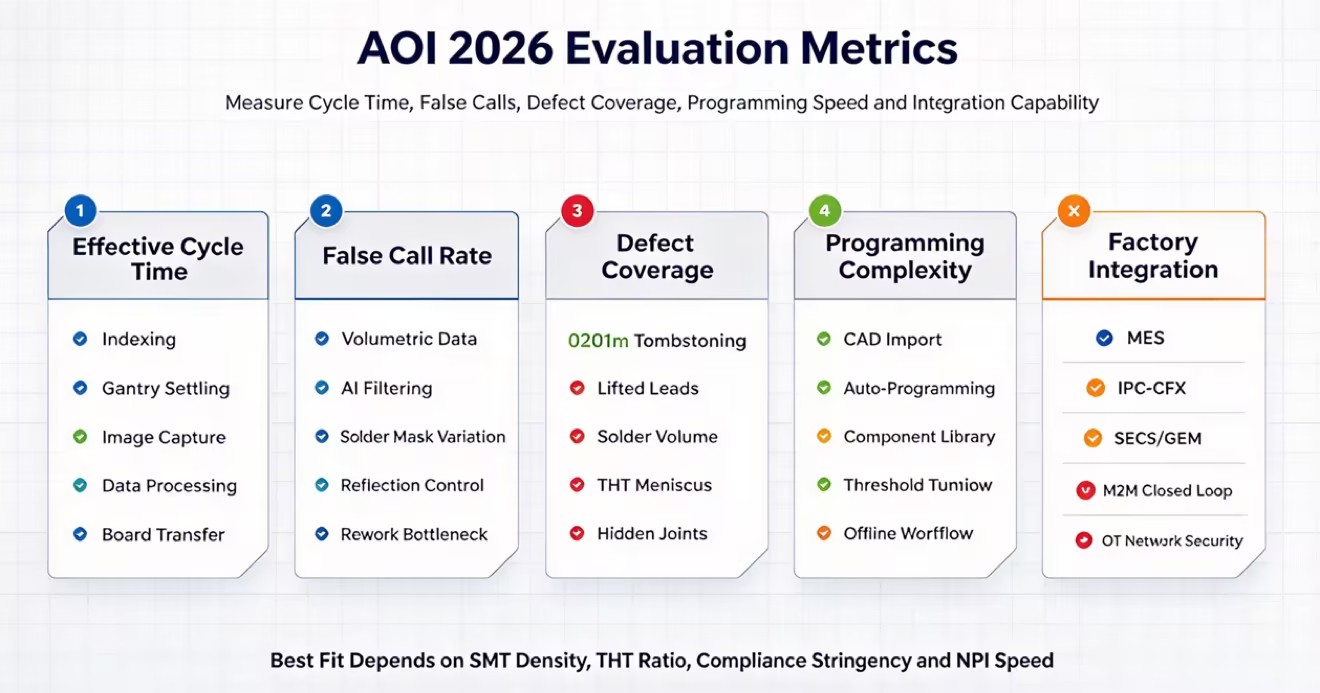

Tốc độ AOI phụ thuộc nhiều vào thời gian quét của máy ảnh. Việc tải bảng, kẹp, chuyển động cổng, chụp ảnh, xử lý dữ liệu và chuyển bảng đều ảnh hưởng đến tổng thời gian chu kỳ. Các cuộc gọi sai cũng có thể làm chậm quá trình sản xuất vì người vận hành phải xem xét chúng theo cách thủ công. Một hệ thống AOI tốt sẽ cân bằng giữa việc kiểm tra nhanh với tỷ lệ cuộc gọi sai thấp.
Các hệ thống AOI hiện đại sử dụng AI để phát hiện lỗi và xác định các thay đổi trong quy trình trước khi chúng gây ra vấn đề về chất lượng. Bằng cách theo dõi những thay đổi về vị trí linh kiện, khối lượng mối hàn và chiều cao trục Z, AI có thể cảnh báo người vận hành khi quá trình sản xuất bắt đầu trôi đi. Edge AI có thể xử lý dữ liệu này một cách nhanh chóng và giúp các nhà máy cải thiện việc kiểm soát chất lượng mà không làm chậm dây chuyền sản xuất.
Koh Young sử dụng công nghệ Moiré đa chiều để kiểm tra các bộ phận PCB từ nhiều góc độ, giảm bóng do các bộ phận cao gây ra. Nó tạo ra dữ liệu 3D để đo chiều cao, diện tích và thể tích của các bộ phận và mối hàn. Điều này giúp phát hiện các lỗi nhỏ trên các PCB dày đặc và hỗ trợ kiểm tra dựa trên tiêu chuẩn IPC.
Dòng Koh Young Zenith bao gồm Zenith 2, Zenith Alpha và Zenith UHS đáp ứng các nhu cầu kiểm tra khác nhau. Độ phân giải quang học nằm trong khoảng từ 15µm đến 10µm, với tùy chọn 10µm được thiết kế cho các thành phần hệ mét nhỏ 0201 và micro-BGA. Camera có độ phân giải cao và hệ thống cổng cố định cũng giúp duy trì hoạt động kiểm tra 3D ổn định ở tốc độ cao.
Tích hợp phần mềm là điểm khác biệt chính cho mọi Máy Koh Young AOI . Hệ sinh thái phần mềm KSMART cung cấp một trung tâm tập trung để quản lý chất lượng trên toàn nhà máy. Công cụ Lập trình tự động Koh Young (KAP) được hỗ trợ bởi AI giúp giảm đáng kể thời gian cần thiết để thiết lập hồ sơ bảng mới. KAP tự động nhận dạng các thành phần từ dữ liệu CAD và áp dụng các thông số kiểm tra chính xác dựa trên cơ sở dữ liệu tập trung mở rộng.
Hơn nữa, khả năng kết nối Máy với Máy (M2M) cho phép hệ thống cung cấp dữ liệu đo theo thời gian thực về hệ thống Kiểm tra dán mối hàn (SPI) và máy Pick-and-Place. Giao tiếp vòng kín này tự động điều chỉnh độ lệch vị trí và dán độ lệch âm lượng một cách nhanh chóng. Nếu AOI phát hiện sự thay đổi vị trí nhất quán, nó sẽ gửi lệnh bù trực tiếp đến trình đếm, khắc phục sự cố mà không cần sự can thiệp của con người.
Hệ thống Koh Young phát triển mạnh trong các lĩnh vực sản xuất không khoan nhượng. Khả năng đo lường tuyệt đối khiến chúng trở thành lựa chọn hàng đầu cho thiết bị điện tử ô tô, nơi lỗi linh kiện có thể dẫn đến các vấn đề an toàn nghiêm trọng. Các nhà thầu hàng không vũ trụ và quốc phòng dựa vào công nghệ này để đáp ứng các yêu cầu nghiêm ngặt về tài liệu quy định.
Các nhà sản xuất thiết bị y tế sử dụng phép đo có độ phân giải cao để đảm bảo các bộ phận cấy ghép và màn hình quan trọng trong cuộc sống hoạt động hoàn hảo. Ngoài ra, các cơ sở PCBA di động mật độ cực cao được hưởng lợi từ khả năng của hệ thống trong việc kiểm tra các bộ phận cực nhỏ được đóng gói chặt chẽ với nhau mà không bị bóng cản trở. Khi cần sự chắc chắn tuyệt đối, phép đo 3D thực sự sẽ cung cấp dữ liệu khách quan cần thiết.
MEK sử dụng hình ảnh 5D/3D và ánh sáng đa góc để kiểm tra PCB linh hoạt. Hệ thống 9 camera của nó kết hợp một camera trên cùng với tám camera bên để kiểm tra các mối hàn ẩn, các bộ phận cao, dây dẫn chữ J và cánh mòng biển. Thiết kế này giúp phát hiện những khiếm khuyết mà camera tiêu chuẩn từ trên xuống có thể bỏ sót.
MEK ISO-Spector M1A kết hợp kiểm tra 3D, AI và xử lý hình ảnh tốc độ cao. SpectorBOX cung cấp khả năng kiểm tra từ trên xuống hoặc từ dưới lên linh hoạt cho các đường hàn sóng và chọn lọc. Độ hở trục Z cao của nó cũng hỗ trợ các bo mạch có tụ điện lớn, tản nhiệt và các thành phần cao khác.
MEK có thể kiểm tra cả cụm SMT và THT, khiến nó phù hợp với các bảng công nghệ hỗn hợp. Kiểm tra từ dưới lên giúp phát hiện các khuyết tật về mối hàn không đủ, cầu nối, lỗ chốt và các vấn đề khác trên các chân hàn sóng. Hệ thống chiếu sáng linh hoạt của nó cũng cải thiện khả năng kiểm tra xung quanh các bộ phận THT lớn.
MEK rất phù hợp cho sản xuất có khối lượng thấp, hỗn hợp cao, trong đó PCB thiết kế và loại thành phần thay đổi thường xuyên. Hệ thống kiểm tra linh hoạt của nó có thể xử lý SMT, THT, bảng đồng nặng và các kích thước thành phần khác nhau. Điều này làm cho nó hữu ích cho các nhà sản xuất theo hợp đồng và sản xuất điện tử công nghiệp.
MEK sử dụng camera tốc độ cao để chụp ảnh 2D/3D một cách nhanh chóng, mang lại lợi thế về tốc độ quét thô. Koh Young xử lý các tập dữ liệu 3D lớn hơn từ các phép chiếu Moiré, nhưng GPU mới hơn và công nghệ Edge AI đã cải thiện tốc độ xử lý. Cả hai hệ thống đều có thể hỗ trợ kiểm tra hiệu quả các tổ hợp PCB phức tạp.
Koh Young rất mạnh trong việc kiểm tra SMT vì phép đo 3D của nó có thể phát hiện các khuyết tật nhỏ như các vấn đề về khối lượng hàn và 0201 Tombstoning. MEK hoạt động tốt với THT và các bộ phận cao vì camera bên của nó có thể kiểm tra các đầu nối, mối hàn và các khu vực bị ẩn khỏi camera từ trên xuống.
Koh Young sử dụng phép đo chiều cao và thể tích 3D để xác định khiếm khuyết và giảm thiểu các cuộc gọi sai. MEK sử dụng thuật toán AI để phân biệt các khuyết tật thực sự với sự khác biệt về hình ảnh do màu sắc PCB hoặc các thành phần phản chiếu gây ra. Cả hai hệ thống đều nhằm mục đích giảm các cuộc gọi sai và ngăn chặn các bo mạch bị lỗi vượt qua quá trình kiểm tra.
Koh Young sử dụng phần mềm KAP để tạo chương trình kiểm tra từ dữ liệu CAD và tự động thiết lập các thông số kiểm tra. MEK sử dụng thư viện thành phần có thể tùy chỉnh giúp các kỹ sư có nhiều quyền kiểm soát hơn đối với cài đặt kiểm tra và chiếu sáng. Cả hai hệ thống đều hỗ trợ tích hợp MES thông qua các tiêu chuẩn SECS/GEM và IPC-CFX.
Cả Koh Young và MEK đều cung cấp dịch vụ hỗ trợ kỹ thuật và phụ tùng thay thế toàn cầu. Koh Young sử dụng các trung tâm hỗ trợ khu vực và chẩn đoán từ xa, trong khi MEK hoạt động thông qua các nhà phân phối và đối tác tích hợp trong khu vực. Người mua nên so sánh thời gian phản hồi của kỹ sư địa phương, tính sẵn có của phụ tùng thay thế và Thỏa thuận cấp độ dịch vụ (SLA) trước khi mua.
Khía cạnh đánh giá | Koh Young | MEK (Marantz) | Tác động hoạt động |
|---|---|---|---|
Công nghệ cốt lõi | Giao thoa Moiré 3D thực sự | Lập thể đa góc 5D/3D | Xác định phép đo tuyệt đối và khả năng kiểm tra trực quan. |
SMT Chụp lỗi | Đặc biệt (Thành phần vi mô) | Mạnh | Quan trọng đối với thiết bị di động và y tế mật độ cao PCBA. |
THT / Thành phần cao | Trung bình (Giới hạn bóng) | Đặc biệt (hệ thống 9 camera) | Quyết định hiệu suất trên các bo mạch công nghiệp và công nghệ hỗn hợp. |
Tỷ lệ cuộc gọi sai | Gần Không (Dữ liệu thể tích) | Thấp (được lọc AI) | Tác động trực tiếp đến tắc nghẽn làm lại thủ công và thông lượng hiệu quả. |
Phương pháp lập trình | Lập trình tự động AI (KAP) | Dựa trên thư viện có thể tùy chỉnh | Ảnh hưởng đến tốc độ NPI (Giới thiệu sản phẩm mới) và đào tạo người vận hành. |
Khoảng hở trục Z | Tiêu chuẩn SMT Giải phóng mặt bằng | Tùy chọn giải phóng mặt bằng cao | Xác định khả năng kiểm tra bo mạch có bộ tản nhiệt hoặc rơle lớn. |
Quyết định mang tính khái niệm cốt lõi tập trung vào việc lựa chọn giữa kiểm soát quy trình cứng nhắc và khả năng thích ứng linh hoạt. Triển khai công nghệ Koh Young có nghĩa là cam kết đo lường tuyệt đối. Đó là quyết định đo lường mọi khía cạnh vật lý của hội đồng quản trị để đảm bảo tuân thủ các tiêu chuẩn ngành không thể tha thứ. Việc kiểm soát chặt chẽ này là cần thiết đối với những môi trường mà một sai sót duy nhất là không thể chấp nhận được, chẳng hạn như sản xuất hàng không vũ trụ hoặc y tế.
Ngược lại, triển khai công nghệ MEK có nghĩa là ưu tiên tính linh hoạt. Quyết định xây dựng một quy trình kiểm tra có khả năng thích ứng cao có khả năng xử lý các tổ hợp sản phẩm không thể đoán trước, các thành phần THT nặng và bố cục bảng mạch đa dạng. Các nhà sản xuất phải điều chỉnh trực tiếp sự lựa chọn máy móc của họ phù hợp với thực tế sản xuất chủ yếu của họ. Một cơ sở sản xuất số lượng lớn chạy các bo mạch điện thoại thông minh giống hệt nhau cần được tiêu chuẩn hóa nghiêm ngặt, trong khi một nhà sản xuất theo hợp đồng sản xuất 50 sản phẩm khác nhau mỗi tuần cần có khả năng sản xuất linh hoạt.
Không có máy nào vượt trội trên tất cả các môi trường sản xuất. Lựa chọn tối ưu hoàn toàn phụ thuộc vào độ phức tạp của bo mạch cụ thể, tỷ lệ giữa các thành phần SMT và THT và mức độ nghiêm ngặt của các yêu cầu tuân thủ ngành. Chọn Koh Young nếu cơ sở của bạn sản xuất bo mạch SMT mật độ cao, quan trọng trong đó phép đo 3D tuyệt đối và kiểm soát quy trình khép kín là bắt buộc để đáp ứng các tiêu chuẩn ô tô hoặc y tế. Chọn MEK nếu bạn vận hành một cơ sở sản xuất theo hợp đồng hỗn hợp cao xử lý các loại bo mạch đa dạng, các bộ phận THT nặng và yêu cầu một hệ thống rất linh hoạt có khả năng chuyển đổi nhanh chóng.
Biên soạn một lô thử nghiệm gồm các tổ hợp PCB phức tạp nhất, dễ bị lỗi nhất của bạn để làm tiêu chuẩn chuẩn.
Lên lịch trình diễn trực tiếp với cả hai nhà cung cấp để chạy bảng chuẩn của bạn và ghi lại thời gian lập trình thực tế cần thiết.
Đo lường tỷ lệ cuộc gọi sai và tỷ lệ thoát trong quá trình thử nghiệm trực tiếp để tính toán thông lượng hiệu quả thực sự cho tổ hợp sản phẩm cụ thể của bạn.
Kiểm tra không gian sàn nhà máy và cơ sở hạ tầng mạng của bạn để đảm bảo khả năng tương thích với dấu chân vật lý và các yêu cầu tích hợp MES của máy đã chọn.
Trả lời: Koh Young sử dụng phép đo giao thoa Moiré đa chiều để ghi lại các phép đo thể tích 3D tuyệt đối của mọi bộ phận và mối hàn. MEK sử dụng hệ thống camera lập thể đa góc 5D/3D linh hoạt, có khả năng kiểm tra hình học phức tạp và các khớp ẩn một cách xuất sắc bằng cách sử dụng ánh sáng đa hướng.
Đáp: MEK thường hoạt động tốt hơn cho các ứng dụng THT. Hệ thống của họ cung cấp các tùy chọn kiểm tra từ dưới lên, tính mô-đun cho dây hàn sóng và camera bên đa góc có độ phân giải cao giúp kiểm tra các bộ phận cao và đầu nối công nghiệp nặng mà không bị bóng cản trở.
Đ: Vâng. Cả hai thương hiệu đều hỗ trợ đầy đủ các tiêu chuẩn tích hợp nhà máy hiện đại, bao gồm giao thức IPC-CFX và SECS/GEM. Chúng tạo điều kiện giao tiếp liền mạch giữa máy với máy, cho phép AOI cung cấp dữ liệu thời gian thực trở lại thiết bị kiểm tra dán hàn và thiết bị gắp và đặt.
Đ: Vâng. Mặc dù họ sử dụng hình ảnh lập thể thay vì phép đo Moiré tuyệt đối, nhưng các thuật toán tiên tiến và camera từ trên xuống có độ phân giải cao sẽ phát hiện chính xác các khuyết tật vi mô, hiện tượng bia mộ và bắc cầu trên các cụm lắp ráp bề mặt dày đặc.
Đáp: Koh Young giảm thiểu các cuộc gọi sai bằng cách dựa vào các phép đo thể tích khách quan, nghiêm ngặt thay vì diễn giải bằng hình ảnh. MEK giảm các cuộc gọi sai bằng cách sử dụng các thuật toán lọc nâng cao để học cách phân biệt giữa các khiếm khuyết cấu trúc thực tế và các dị thường hình ảnh vô hại như các màu mặt nạ hàn khác nhau.
