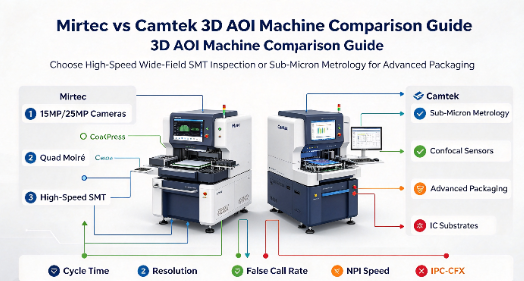

Việc tiêu chuẩn hóa các thành phần thu nhỏ (hệ mét 0201 trở xuống) và các gói IC phức tạp đã biến Kiểm tra quang học tự động 3D (AOI) trở thành cổng chất lượng bắt buộc, chuyển trọng tâm từ phát hiện lỗi cơ bản sang đo lường nâng cao, loại bỏ cuộc gọi sai và tích hợp dữ liệu liền mạch. PCBA nhà sản xuất phải đối mặt với sự cân bằng quan trọng giữa thông lượng kiểm tra (thời gian chu kỳ) và độ chính xác tuyệt đối của phép đo. Tỷ lệ cuộc gọi sai cao tạo ra tắc nghẽn thứ cấp tại các trạm đánh giá thủ công, phủ nhận lợi thế về tốc độ của đường dây SMT, trong khi tải trọng dữ liệu hình ảnh khổng lồ có thể gây căng thẳng cho mạng CNTT của nhà máy. Việc lựa chọn giữa Máy Mirtec và Camtek 3D AOI yêu cầu phân tích kiến trúc quang học riêng biệt, hệ sinh thái phần mềm, nhu cầu cơ sở hạ tầng CNTT và sự liên kết với các môi trường sản xuất cụ thể (ví dụ: kết hợp chéo bao bì bán dẫn tiên tiến/hỗn hợp cao/khối lượng thấp so với đóng gói bán dẫn tiên tiến).
Kiến trúc quang học: Mirtec dựa vào các camera có độ phân giải cực cao từ trên xuống (lên tới 25MP) kết hợp với tính năng chiếu rìa Moiré đa tần số, tối ưu hóa để kiểm tra SMT toàn bo mạch nhanh chóng.
Trọng tâm đo lường: Camtek tận dụng nguồn gốc sâu xa của mình trong lĩnh vực kiểm tra chất bán dẫn và đóng gói tiên tiến, mang lại khả năng đo lường vượt trội cho các chất nền có độ phức tạp cao và các va chạm vi mô.
Tác động đến lợi nhuận: Cả hai nền tảng đều sử dụng AI để lọc các cuộc gọi sai, nhưng quy trình lập trình, kiểm soát phiên bản và hệ thống quản lý thư viện của chúng quyết định tốc độ Giới thiệu sản phẩm mới (NPI) đạt được lợi nhuận tối ưu.
Trình điều khiển quyết định: Mirtec thường được ưa chuộng cho các môi trường SMT truyền thống, tốc độ cao, trong khi máy Camtek 3D AOI lại vượt trội trong các môi trường kết hợp yêu cầu độ chính xác ở cấp độ bán dẫn và khả năng xử lý chất nền tiên tiến.
Mục lục

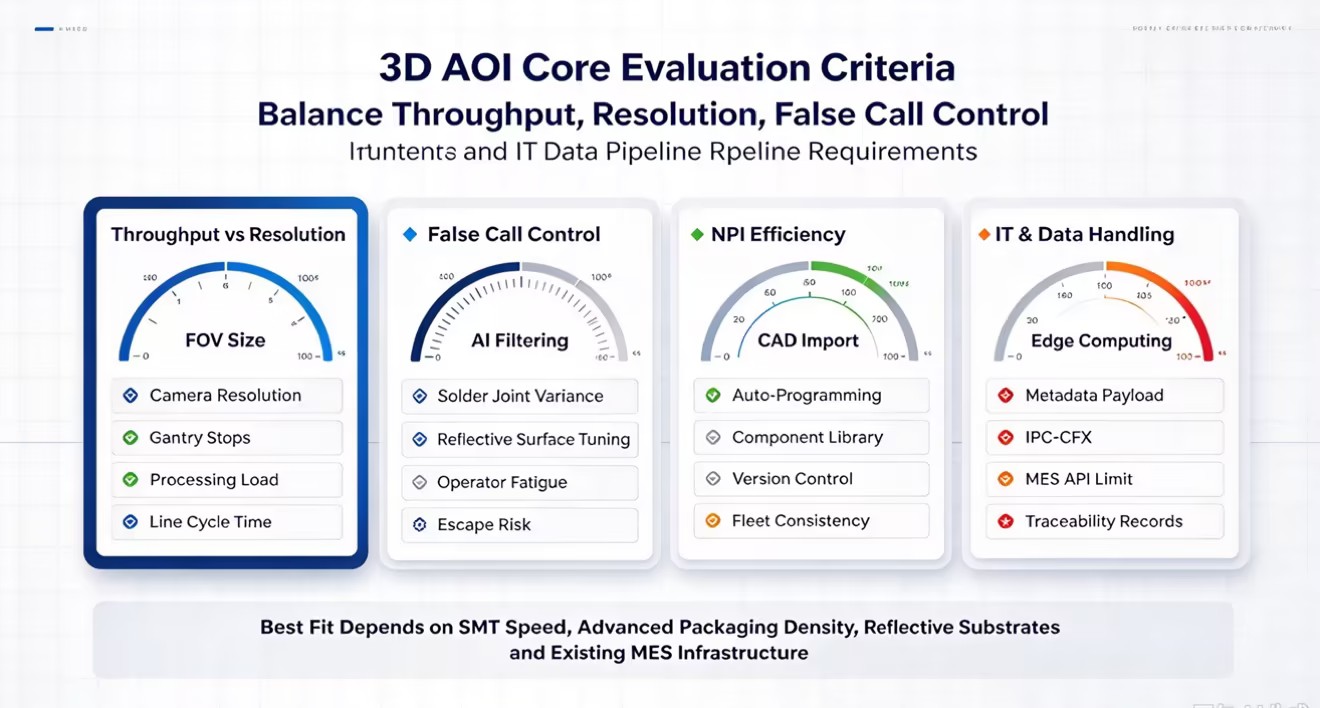

Các giới hạn vật lý của Trường nhìn (FOV) và tốc độ chụp ảnh quyết định hiệu suất cơ bản của bất kỳ hệ thống kiểm tra quang học nào trên sàn nhà máy. Độ phân giải của camera ảnh hưởng trực tiếp đến khả năng kiểm tra các bảng có mật độ dân cư đông đúc mà không làm chậm toàn bộ dây chuyền sản xuất. Cảm biến có độ phân giải cao hơn sẽ chụp được vùng vật lý lớn hơn trong một khung hình duy nhất. Điều này làm giảm tổng số lần dừng cơ học mà giàn phải thực hiện trên PCB. Tuy nhiên, việc xử lý các tệp hình ảnh lớn hơn đòi hỏi sức mạnh tính toán cực lớn ở biên. Bạn phải cân bằng nhu cầu về độ phân giải dưới micron với các yêu cầu nghiêm ngặt về thời gian chu kỳ của dòng SMT. Nếu máy kiểm tra không thể theo kịp thiết bị gắp và đặt, nó sẽ ngay lập tức trở thành nút thắt cổ chai chính của nhà máy.
Độ phân giải camera | Kích thước trường nhìn (FOV) | Cổng dừng trên mỗi bảng | Tải xử lý | Ứng dụng lý tưởng |
|---|---|---|---|---|
12 Megapixel | Bé nhỏ | Cao | Thấp | Kế thừa SMT, bảng mật độ thấp |
15 Megapixel | Trung bình | Trung bình | Vừa phải | Sản xuất hỗn hợp cao cấp SMT tiêu chuẩn |
25 Megapixel | Lớn | Thấp | Cao | Di động tốc độ cao, mật độ cao PCBA |
Cái giá thực sự của một cuộc gọi sai có thể vượt xa vài giây mà người điều hành phải mất để xóa nó tại trạm làm lại. Cờ sai quá mức ảnh hưởng đáng kể đến hiệu quả lao động và khiến người vận hành mệt mỏi nghiêm trọng. Khi các kỹ thuật viên dành ca làm việc để giải quyết hàng trăm lỗi không xảy ra, họ sẽ cảm thấy mệt mỏi. Đây là tình trạng tâm lý khi người vận hành bắt đầu phê duyệt cờ một cách máy móc mà không xem xét kỹ lưỡng. Điều này làm tăng đáng kể nguy cơ lỗi thực sự thoát khỏi trạm xem xét thủ công và đến tay khách hàng cuối. Một hệ thống kiểm tra hiệu quả sẽ ngăn chặn các cuộc gọi sai ở cấp độ thuật toán. Điều này đảm bảo người vận hành chỉ tương tác với những điểm bất thường thực sự cần đến sự đánh giá kỹ thuật quan trọng.
Môi trường sản xuất hỗn hợp cao yêu cầu quy trình làm việc Giới thiệu Sản phẩm Mới (NPI) nhanh chóng. Hiệu quả của lập trình ngoại tuyến, khả năng tự động điều chỉnh và thư viện thành phần tập trung quyết định tốc độ chuyển đổi bo mạch mới từ giai đoạn CAD sang sản xuất hoàn chỉnh. Nếu các lập trình viên phải xác định thủ công các cửa sổ kiểm tra và ngưỡng chiều cao cho từng thành phần riêng biệt, thời gian chu kỳ NPI sẽ tăng vọt. Các hệ thống hiện đại cung cấp khả năng kiểm soát phiên bản mạnh mẽ. Điều này cho phép các kỹ sư quy trình quản lý thư viện kiểm tra trên nhiều máy một cách liền mạch. Thuật toán được điều chỉnh trên Dòng 1 phải hoạt động giống hệt nhau khi được triển khai cho Dòng 4.
Đo lường 3D hiện đại tạo ra hàng terabyte dữ liệu hình ảnh thô hàng ngày. Các đường dẫn dữ liệu mạnh mẽ xử lý các tệp lớn này mà không gây ra tình trạng hết thời gian chờ mạng hoặc điều chỉnh máy chủ. Khi một hệ thống kiểm tra cố gắng đẩy dữ liệu đám mây điểm 3D không nén tới Hệ thống thực thi sản xuất (MES) tập trung, nó dễ dàng lấn át các mạng gigabit tiêu chuẩn. Các nhà máy yêu cầu các giải pháp điện toán biên thông minh để nén dữ liệu, chỉ trích xuất siêu dữ liệu đo lường cần thiết và truyền siêu dữ liệu đó một cách hiệu quả. Việc không tối ưu hóa đường dẫn dữ liệu này sẽ dẫn đến giới hạn tốc độ API HTTP 429, các gói bị mất và bản ghi truy xuất nguồn gốc không đầy đủ.
Mirtec tiếp cận phương pháp kiểm tra quang học với trọng tâm là tối đa hóa FOV mà không làm mất đi chi tiết ở cấp độ micron. Công nghệ máy ảnh độc quyền của họ sử dụng các cảm biến từ trên xuống 15MP đến 25MP kết hợp với giao diện CoaXPress tốc độ cao. Mật độ điểm ảnh lớn này cho phép hệ thống chụp được hình ảnh có độ chi tiết cao của 0201 thành phần số liệu trên một vùng vật lý rộng chỉ bằng một lần kích hoạt. Bằng cách giảm số lượng chuyển động giàn cần thiết để đáp ứng PCBA tiêu chuẩn, hệ thống Mirtec duy trì tốc độ kiểm tra cao. Giao diện CoaXPress đảm bảo tải trọng dữ liệu khổng lồ từ máy ảnh đến bộ phận xử lý với độ trễ gần như bằng 0. Điều này giữ cho phần cứng được đồng bộ hóa hoàn hảo với phân tích phần mềm.
Để trích xuất các phép đo chiều cao 3D chính xác, Mirtec sử dụng công nghệ Digital Multi-Frequency Quad Moiré. Hệ thống chiếu các mẫu vân phức tạp lên PCBA từ bốn góc riêng biệt. Khi các mẫu này phủ lên các bộ phận và mối hàn, máy ảnh sẽ ghi lại sự dịch pha ở các rìa. Sau đó, phần mềm sẽ tính toán cấu trúc liên kết 3D chính xác của bo mạch. Phương pháp này xác định một cách hiệu quả các khuyết tật đồng phẳng trên IC cánh mòng biển, đo khối lượng kem hàn và phát hiện các dây dẫn nâng lên đã vượt qua quy trình kiểm tra 2D tiêu chuẩn. Phương pháp tiếp cận đa tần số cho phép hệ thống đo chính xác cả bề mặt có độ phản chiếu cao và các bộ phận tối, hấp thụ ánh sáng.
Bộ phần mềm Intelli-Sys điều khiển phần cứng Mirtec, tận dụng tối đa các thuật toán học sâu cho các nhiệm vụ kiểm tra phức tạp. Các thuật toán dựa trên quy tắc truyền thống gặp khó khăn với sự khác biệt tự nhiên về hình dạng mối hàn. Mirtec huấn luyện các mô hình AI của mình trên bộ dữ liệu khổng lồ về các mối hàn bị lỗi và được chấp nhận. Điều này cho phép hệ thống đưa ra các quyết định bắt chước phán đoán của con người. Phần mềm có tính năng Nhận dạng ký tự quang học (OCR) tiên tiến. OCR do AI điều khiển này đọc số bộ phận được khắc bằng laze trên các gói IC có độ phản chiếu cao, ngay cả khi dư lượng quang thông hoặc ánh sáng kém che khuất một phần văn bản. Điều này đảm bảo khả năng truy xuất nguồn gốc thành phần nghiêm ngặt trên toàn bộ sàn sản xuất.
Máy Camtek 3D AOI tiếp cận việc kiểm tra từ góc nhìn ưu tiên đo lường, chịu ảnh hưởng nặng nề từ nguồn gốc sâu xa của công ty trong lĩnh vực sản xuất chất bán dẫn. Công nghệ cảm biến đạt được độ chính xác dưới micron, điều này rất quan trọng khi kiểm tra các vết va chạm siêu nhỏ, cột đồng và bề mặt khuôn có độ phản chiếu cao. Camtek sử dụng các kỹ thuật chiếu sáng chuyên dụng và cảm biến dựa trên tiêu điểm hoặc giao thoa kế để thu thập dữ liệu địa hình chính xác. Điều này cho phép hệ thống đo các đặc điểm vật lý quá nhỏ hoặc quá phản chiếu để các hệ thống chiếu rìa tiêu chuẩn có thể phân giải chính xác. Trọng tâm vẫn là khả năng lặp lại phép đo tuyệt đối thay vì chỉ gắn cờ lỗi tốc độ cao.
Camtek nắm giữ những lợi thế về cấu trúc khác biệt khi kiểm tra bao bì tiên tiến, chất nền IC và bo mạch Kết nối mật độ cao (HDI). Những chất nền này có đặc điểm cong vênh cực độ, miếng vàng phản chiếu cao và hình học dấu vết cực nhỏ. Camtek hiệu chỉnh các động cơ quang học của mình một cách đặc biệt để xử lý sự phản chiếu gương của silicon trần và kim loại được đánh bóng. Hệ thống xử lý vật liệu trong máy vận chuyển các chất nền siêu mỏng hoặc linh hoạt mà không gây ra ứng suất hoặc rung động. Nếu không, độ rung sẽ làm hỏng dữ liệu đo lường dưới micron. Điều này làm cho nền tảng này rất phù hợp với môi trường sản xuất kết hợp bắc cầu SMT và lắp ráp chất bán dẫn.
Việc phân loại lỗi trong hệ thống Camtek vượt xa các chỉ số đạt/không đạt đơn giản. Phần mềm độc quyền tích hợp trực tiếp với hệ thống quản lý năng suất cấp bán dẫn. Nó phân loại các khiếm khuyết dựa trên các quy tắc hình thái phức tạp và dữ liệu năng suất lịch sử. Khi kiểm tra hàng nghìn va chạm vi mô trên một bề mặt, hệ thống sẽ tổng hợp dữ liệu đo lường để xác định độ lệch quy trình mang tính hệ thống. Ví dụ, nó có thể phát hiện sự thay đổi nhỏ trong nồng độ bể mạ rất lâu trước khi xảy ra các khuyết tật cứng. Việc xử lý dữ liệu chủ động này cho phép các kỹ sư xử lý điều chỉnh thiết bị đầu nguồn một cách linh hoạt, duy trì tỷ lệ năng suất cao trên các sản phẩm đóng gói tiên tiến cực kỳ đắt tiền.
Cả hai hệ thống đều có thể phát hiện các lỗi chung SMT nhưng điểm mạnh của chúng khác nhau. Mirtec sử dụng công nghệ Quad Moiré để phát hiện nhanh các dây dẫn bị nhấc lên và hiện tượng khắc bia mộ trên các PCB tiêu chuẩn, trong khi Camtek tập trung vào việc đo lường chi tiết các tính năng hàn ở quy mô vi mô và các chất nền tiên tiến phức tạp.
Các thành phần cao có thể tạo bóng che giấu các thành phần nhỏ gần đó trong quá trình kiểm tra 3D. Mirtec sử dụng nhiều máy chiếu và camera phụ để kiểm tra những khu vực ẩn này, trong khi Camtek sử dụng quang học chuyên dụng và xếp chồng tiêu điểm trục Z. Cả hai phương pháp đều giúp giảm điểm mù trên bảng mật độ cao.
AI giúp giảm bớt việc lập trình thủ công và cải thiện việc phân loại lỗi. Mirtec tập trung vào việc thiết lập AI nhanh chóng cho các linh kiện và dây chuyền sản xuất SMT tiêu chuẩn, trong khi Camtek sử dụng AI để phân tích lỗi phức tạp hơn trên chất nền bán dẫn. Điều này hỗ trợ các nhu cầu kiểm tra và môi trường sản xuất khác nhau.
Cả hai hệ thống đều cung cấp các công cụ tập trung để quản lý các chương trình kiểm tra và thư viện thành phần trên nhiều máy. Mirtec tập trung vào việc chia sẻ thư viện nhanh chóng giữa các dòng SMT, trong khi Camtek cung cấp khả năng kiểm soát phiên bản chi tiết, hồ sơ kiểm tra và quyền của người dùng cho các môi trường sản xuất yêu cầu truy xuất nguồn gốc nghiêm ngặt.
Tính năng kỹ thuật | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
Ứng dụng chính | Tốc độ cao SMT, tiêu chuẩn đến phức tạp PCBA | Bao bì tiên tiến, chất nền IC, HDI |
Lõi quang | 15MP/25MP CoaXPress + Quad Moiré | Cảm biến đo giao thoa/tiêu điểm dưới micron |
Giảm thiểu bóng | 8 Máy Chiếu + 4 Camera Phụ | Công cụ quang học tiên tiến và xếp chồng tiêu cự |
Tiêu điểm AI | Phương sai mối hàn, OCR, NPI nhanh | Phân loại khuyết tật hình thái, phân tích năng suất |
Tích hợp dữ liệu | Tuân thủ tiêu chuẩn MES, IPC-CFX | Hệ thống quản lý năng suất bán dẫn |
Các hệ thống vòng kín kết nối AOI với SPI, Pick-and-Place và các thiết bị sản xuất khác. Khi AOI phát hiện lỗi vị trí lặp lại, hệ thống có thể gửi dữ liệu chỉnh sửa ngược dòng. Mirtec tập trung vào giao tiếp M2M trong phạm vi SMT dây chuyền, trong khi Camtek kết nối dữ liệu kiểm tra với các hệ thống quản lý năng suất rộng hơn để đóng gói tiên tiến.
Hệ thống 3D AOI tạo ra lượng lớn dữ liệu hình ảnh và đo lường có thể làm tăng tải mạng. Mirtec sử dụng điện toán biên để xử lý dữ liệu cục bộ và gửi kết quả kiểm tra quan trọng đến MES, trong khi Camtek sử dụng tính năng nén dữ liệu để quản lý hồ sơ kiểm tra chất bán dẫn chi tiết. Cả hai phương pháp đều giúp giảm áp lực mạng trong khi vẫn giữ được dữ liệu sản xuất quan trọng.
Cả Mirtec và Camtek đều gửi dữ liệu kiểm tra đến hệ thống nhà máy để phân tích chất lượng và truy xuất nguồn gốc. Mirtec cung cấp bảng điều khiển trực quan về các loại lỗi, cuộc gọi sai và hiệu suất của máy, trong khi Camtek tập trung nhiều hơn vào SPC chi tiết và xu hướng đo lường dài hạn. Những công cụ này giúp các kỹ sư xác định những thay đổi trong quy trình và cải thiện chất lượng sản xuất.
Lên lịch trình diễn điểm chuẩn bằng cách sử dụng PCBA phức tạp nhất của bạn, bao gồm cả bảng đã biết bị lỗi, để đánh giá thời gian lập trình thực tế và tỷ lệ nắm bắt lỗi.
Kiểm tra tỷ lệ cuộc gọi sai hiện tại của bạn và phân loại chúng theo loại thành phần để xác định các điểm mù quang học cụ thể trên đường dây SMT hiện có của bạn.
Đánh giá băng thông mạng nhà máy và giới hạn API MES với bộ phận CNTT của bạn để đảm bảo cơ sở hạ tầng có thể xử lý tải trọng dữ liệu đo lường 3D liên tục.
Kiểm tra phần mềm lập trình ngoại tuyến trong quá trình đánh giá nhà cung cấp để đo thời gian chính xác cần thiết để xây dựng thư viện thành phần mới từ đầu.
Đáp: Mirtec sử dụng các camera có độ phân giải cực cao từ trên xuống kết hợp với tính năng chiếu rìa Moiré đa tần số để kiểm tra SMT tốc độ cao, trường rộng. Camtek sử dụng các cảm biến dựa trên giao thoa kế hoặc tiêu điểm chuyên dụng được thiết kế để đo lường dưới micron, tập trung vào độ chính xác cực cao cho chất bán dẫn và chất nền đóng gói tiên tiến.
Trả lời: Camtek xử lý các bề mặt có độ phản chiếu cao bằng cách sử dụng các công cụ quang học tiên tiến và kỹ thuật chiếu sáng chuyên dụng được hiệu chỉnh để phản chiếu gương. Điều này cho phép các cảm biến thu thập dữ liệu địa hình chính xác trên silicon trần, kim loại được đánh bóng và các va chạm siêu nhỏ mà không làm mất dữ liệu thường do ánh sáng chói trong các hệ thống chiếu tiêu chuẩn.
Trả lời: Mirtec thường phù hợp hơn với môi trường có độ trộn cao, âm lượng thấp. Phần mềm Intelli-Sys và khả năng lập trình tự động dựa trên AI cho phép quy trình giới thiệu Sản phẩm Mới diễn ra nhanh chóng. Khả năng điều chỉnh nhanh các thuật toán và triển khai các thư viện thành phần tập trung giúp giảm đáng kể thời gian thiết lập trong quá trình thay đổi đường truyền thường xuyên.
Trả lời: Mirtec giảm thiểu hiệu ứng bóng bằng cách sử dụng kiến trúc nhiều camera, thường có cấu hình 8 Máy chiếu cộng với 4 Camera phụ. Khi một bộ phận cao chặn phần chiếu rìa từ trên xuống, các camera bên sẽ ghi lại các khu vực bị che khuất, đảm bảo các bộ phận lân cận nhỏ hơn được kiểm tra đầy đủ.
Đ: Vâng. Để ngăn chặn tình trạng điều tiết mạng và hết thời gian chờ API, cả hai hệ thống đều sử dụng điện toán biên để xử lý dữ liệu hình ảnh thô cục bộ. Họ nén các đám mây điểm 3D khổng lồ thành các tải trọng siêu dữ liệu nhẹ, chỉ truyền các số liệu đạt/không đạt và dữ liệu độ cao cần thiết tới MES thông qua các giao thức chuẩn.
Trả lời: AI giảm các cuộc gọi sai bằng cách thay thế các ngưỡng cứng nhắc, dựa trên quy tắc bằng các mô hình học sâu được đào tạo trên bộ dữ liệu khổng lồ về các khớp có thể chấp nhận được và bị lỗi. AI hiểu được sự khác biệt tự nhiên, có thể chấp nhận được về hình dạng vật hàn, cho phép nó phân loại chính xác các dị thường phức tạp gây ra cờ sai trong các thuật toán truyền thống.
