Trong quá trình sản xuất Công nghệ gắn bề mặt mật độ cao (SMT), tác động tài chính của các cuộc gọi sai và lỗi thoát ra sẽ tăng theo cấp số nhân khi thu nhỏ thành phần. Khi đặt các bộ phận 0201m và 01005, đội ngũ kỹ thuật và chất lượng gặp khó khăn trong việc cân bằng năng suất kiểm tra với độ chính xác tuyệt đối. Các hệ thống Kiểm tra quang học tự động cũ (AOI) phụ thuộc nhiều vào việc điều chỉnh ngưỡng thủ công. Điều này dẫn đến sự mệt mỏi của người vận hành, phân loại lỗi không nhất quán và tắc nghẽn sản xuất trong quá trình Giới thiệu Sản phẩm Mới (NPI).
Việc giải quyết các nút thắt này đòi hỏi phải đánh giá nền tảng 3D AOI thế hệ tiếp theo. Phân tích này so sánh phần cứng quang học, hệ sinh thái phần mềm do AI điều khiển và thực tế hoạt động của kiến trúc Pemtron và SAKI. Chúng tôi đánh giá các công nghệ chiếu và mô hình máy học khác nhau tác động như thế nào đến việc phát hiện lỗi trên sàn nhà máy. Bạn sẽ tìm hiểu hệ thống nào phù hợp nhất với môi trường sản xuất cụ thể, cho phép nhóm của bạn tối ưu hóa tốc độ dây chuyền mà không ảnh hưởng đến việc kiểm soát chất lượng.
Kiến trúc phần cứng quyết định độ chính xác cơ bản: Pemtron sử dụng mẫu màu tiên tiến Moiré 3D để lập hồ sơ mối hàn có độ chi tiết cao, trong khi SAKI nhấn mạnh vào độ ổn định của giàn cố định và khả năng chụp ảnh tốc độ cao để có khả năng lặp lại nhất quán.
Việc triển khai AI khác nhau về phạm vi: Cả hai nền tảng đều tận dụng công nghệ máy học nhưng ứng dụng của chúng khác nhau—Pemtron tập trung chủ yếu vào lập trình tự động và giảm thời gian thiết lập NPI, trong khi SAKI ưu tiên lọc lỗi do AI điều khiển để giảm thiểu tỷ lệ cuộc gọi sai.
Sự cân bằng giữa thông lượng và độ phân giải: Việc lựa chọn giữa các hệ thống này yêu cầu phải kết hợp Trường nhìn (FOV) của máy và khả năng phân giải camera (ví dụ: 12MP so với 25MP) với các yêu cầu về tốc độ đường truyền và mật độ thành phần cụ thể của bạn.
Nhà máy thông minh sẵn sàng và sức mạnh tổng hợp vòng kín: Cả hai hệ thống đều hỗ trợ các tiêu chuẩn Công nghiệp 4.0 (IPC-CFX, Hermes), nhưng khả năng tích hợp liền mạch với các hệ thống Kiểm tra dán hàn (SPI) và Kiểm tra bằng tia X tự động (AXI) hiện có đòi hỏi phải kiểm soát quy trình vòng kín thực sự.
Mục lục
AOI hệ thống phải cân bằng các cuộc gọi sai và lỗi bị bỏ lỡ. Quá nhiều cuộc gọi sai sẽ làm tăng khối lượng công việc của người vận hành và việc xem xét thủ công, trong khi các lỗi bị bỏ sót có thể dẫn đến các vấn đề về chất lượng và chi phí bảo hành. Các nhà sản xuất nên thử nghiệm hệ thống AOI với bo mạch sản xuất thực tế để xác nhận rằng chúng có thể giảm cảnh báo sai trong khi vẫn phát hiện bóng hàn, cầu nối và mối hàn không đủ.
Tốc độ kiểm tra AOI phải phù hợp với phần còn lại của dây chuyền SMT để tránh tắc nghẽn sản xuất. Trường nhìn (FOV) lớn hơn có thể kiểm tra nhiều thành phần hơn cùng một lúc và giảm thời gian chu kỳ, nhưng chất lượng hình ảnh và độ chính xác của trục Z phải duy trì ổn định. Các nhà sản xuất nên cân bằng FOV, tốc độ kiểm tra và độ phức tạp PCB khi chọn hệ thống.
Giới thiệu sản phẩm mới nhanh (NPI) giúp nhà sản xuất xử lý các thay đổi sản phẩm thường xuyên. Các hệ thống AOI hiện đại có thể nhập dữ liệu ODB++ hoặc Gerber, xác định các thành phần và tự động tạo cài đặt kiểm tra cơ bản. Điều này làm giảm việc lập trình thủ công và có thể rút ngắn thời gian thiết lập từ vài ngày xuống còn vài giờ.

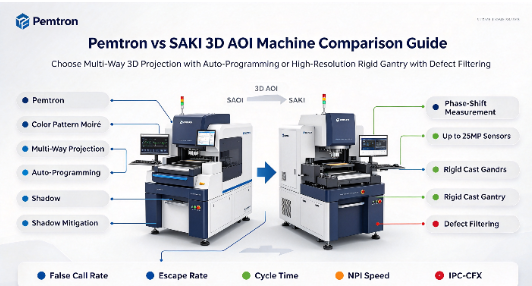

Khi đánh giá Hệ thống Pemtron và SAKI AOI , sự khác biệt cốt lõi nằm ở phương pháp chụp quang học của chúng. Pemtron chủ yếu dựa vào công nghệ trình chiếu đa chiều và mẫu màu Moiré. Cách tiếp cận này chiếu các mẫu lưới chính xác lên bảng mạch in từ nhiều góc độ. Khi các mẫu ánh sáng này chạm vào các mối hàn cong hoặc thân linh kiện, các đường sẽ biến dạng. Máy ảnh ghi lại sự biến dạng này và phần mềm tính toán chiều cao và âm lượng chính xác dựa trên sự dịch pha của lưới.
Chiến lược chiếu đa năng này vượt trội trong việc loại bỏ hiệu ứng đổ bóng. Các thành phần cao như tụ điện, rơle hoặc đầu nối lớn thường chặn ánh sáng chiếu tới các thiết bị thụ động vi mô lân cận. Bằng cách chiếu ánh sáng từ bốn hoặc tám góc khác nhau, Pemtron đảm bảo mọi phi lê hàn đều nhận được ánh sáng đầy đủ. Điều này ngăn chặn các điểm mù và cho phép lập hồ sơ 3D chính xác ngay cả ở những khu vực bảng đông dân cư.
SAKI kết hợp camera độ phân giải cao 12MP đến 25MP với công nghệ đo chuyển pha để kiểm tra các bộ phận nhỏ như 0201m. Thấu kính viễn tâm giúp duy trì các phép đo chính xác trên toàn bộ Trường nhìn (FOV), cho phép hệ thống cân bằng tốc độ kiểm tra với chi tiết cần thiết cho các linh kiện vi mô và mối hàn.
Cấu trúc máy ổn định giúp chống rung ảnh hưởng đến chất lượng hình ảnh AOI. SAKI sử dụng thiết kế cổng cứng để cải thiện độ ổn định trong quá trình quét tốc độ cao, trong khi Pemtron sử dụng động cơ tuyến tính và bộ mã hóa chính xác để chuyển động trơn tru. Cả hai thiết kế đều hỗ trợ kiểm tra lặp lại nhưng chúng sử dụng các phương pháp khác nhau để kiểm soát độ rung và chuyển động.
Pemtron sử dụng AI để tăng tốc quá trình thiết lập Giới thiệu Sản phẩm Mới (NPI). Phần mềm nhập dữ liệu CAD, xác định các gói thành phần và tự động áp dụng các cài đặt kiểm tra phù hợp. Các kỹ sư chỉ cần xem xét và điều chỉnh các thông số được đề xuất, trong khi hệ thống có thể học hỏi từ những thay đổi này để cải thiện việc lập trình trong tương lai và giảm thời gian thiết lập.
Trong khi Pemtron tập trung vào khía cạnh lập trình, SAKI AOI Systems triển khai AI chủ yếu để lọc các lỗi trong quá trình sản xuất. SAKI đào tạo mạng lưới thần kinh của họ trên hàng triệu mối hàn trong thế giới thực. AI hiểu được sự khác biệt tinh tế về mặt hình ảnh giữa một khiếm khuyết nghiêm trọng và một dị thường lành tính, hoạt động giống như một thanh tra con người có kinh nghiệm.
Dư lượng từ thông thay đổi thường gây ra cảnh báo sai về mối hàn không đủ trên các máy cũ. AI của SAKI nhận dạng kết cấu và kiểu phản chiếu của dòng chảy. Nó ngăn chặn cảnh báo, cho phép bo mạch đi qua mà không cần sự can thiệp của người vận hành. Ứng dụng nhắm mục tiêu này của máy học sẽ tấn công trực tiếp vào tỷ lệ cuộc gọi sai, giúp nhân viên kiểm soát chất lượng có thể tập trung vào các sai lệch quy trình thực tế thay vì chạy theo các lỗi ma.
Các đầu nối cao, tụ điện và tấm chắn RF có thể tạo ra bóng che giấu các bộ phận nhỏ gần đó khỏi camera từ trên xuống. Hệ thống 3D AOI nâng cao sử dụng camera góc cạnh và ánh sáng đa hướng để kiểm tra các khu vực này. Điều này cải thiện khả năng hiển thị của mối hàn và giảm điểm mù trên bảng mật độ cao.
Các thành phần nhỏ như 0201m và 01005 yêu cầu kiểm tra độ phân giải cao. Hệ thống 3D AOI sử dụng các phép đo trục Z chính xác để phát hiện những thay đổi nhỏ về chiều cao và các khuyết tật, chẳng hạn như hiện tượng bia mộ. Điều này giúp ngăn chặn các kết nối hàn kém chuyển sang giai đoạn sản xuất tiếp theo.
Hệ thống 3D AOI đo thể tích, chiều cao và hình dạng của mối hàn thay vì chỉ kiểm tra xem có chất hàn hay không. Điều này giúp phát hiện mối hàn không đủ, mối hàn quá mức và khả năng có cầu nối khó nhìn thấy khi kiểm tra 2D. Phép đo 3D chính xác cũng hỗ trợ các yêu cầu kiểm tra IPC-A-610 Loại 3.

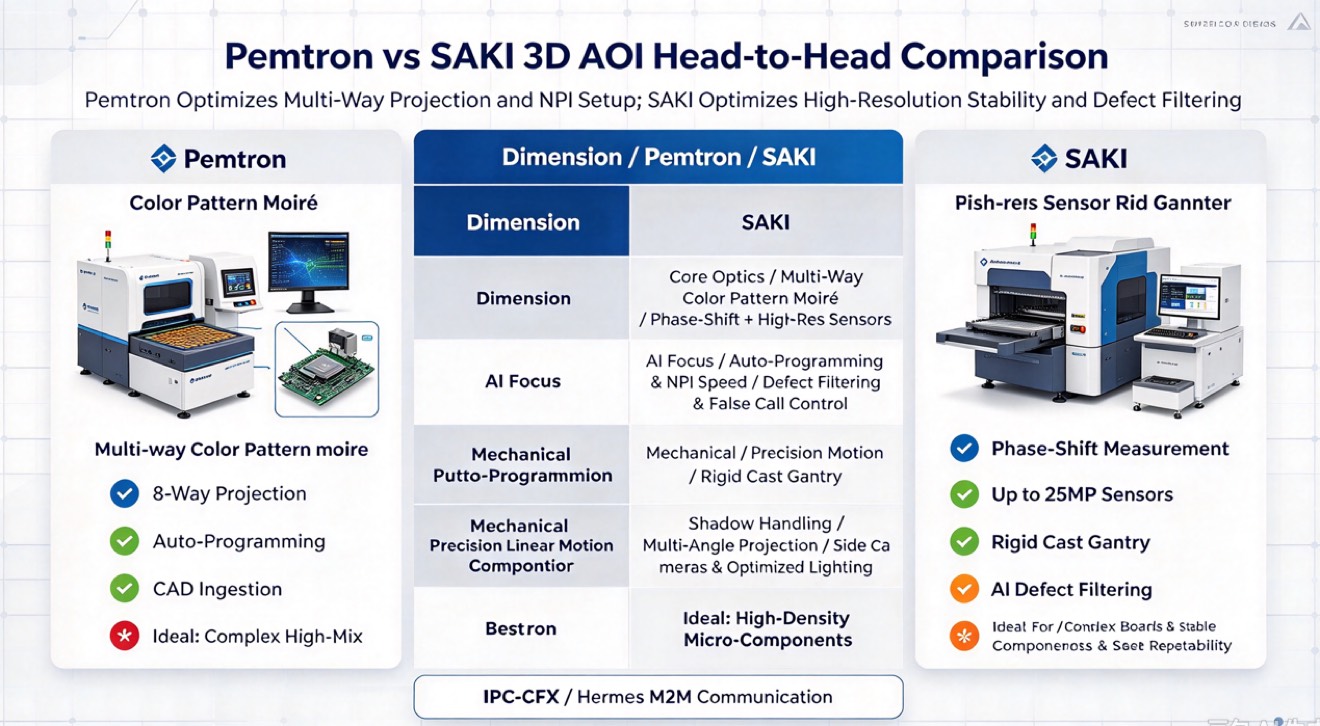

Để đơn giản hóa quy trình đánh giá, các bảng sau đây phân tích những khác biệt cốt lõi về kiến trúc và các chiến lược phát hiện lỗi cụ thể được nền tảng 3D AOI hiện đại sử dụng.
Tính năng/Khả năng | Kiến trúc Pemtron 3D AOI | Kiến trúc SAKI 3D AOI |
|---|---|---|
Công nghệ 3D sơ cấp | Phép chiếu kiểu màu Moiré (Đa chiều) | Đo dịch pha bằng cảm biến độ phân giải cao |
Độ phân giải camera | CMOS tốc độ cao (Thường là 12MP - 15MP) | Tùy chọn độ phân giải cực cao (Tối đa 25MP) |
Kết cấu cơ khí | Động cơ tuyến tính chính xác, điều khiển chuyển động mượt mà | Giàn khoan đúc cứng chắc cho độ ổn định tối đa |
Khu vực tập trung AI | Tự động lập trình, nhập CAD, tốc độ NPI | Lọc lỗi, ngăn chặn cuộc gọi sai |
Giảm thiểu bóng | Trình chiếu 8 hướng giúp loại bỏ điểm mù | Camera phụ và góc chiếu sáng được tối ưu hóa |
Loại khiếm khuyết | Thử thách phát hiện | Chiến lược giải pháp 3D AOI |
|---|---|---|
Thôn mộ (01005) | Thành phần quá nhỏ để phát hiện cạnh 2D. | Ánh xạ chiều cao trục Z phát hiện lực nâng ở mức micron. |
Phi lê gót chân không đủ | Ẩn đằng sau cánh chim mòng biển dẫn đầu. | Chiếu đa góc chiếu sáng phía sau dây dẫn. |
Các vấn đề về tính đồng phẳng (BGA) | Khiếm khuyết hoàn toàn được ẩn bên dưới gói. | Đo trục Z của độ nghiêng bề mặt trên của gói hàng. |
Nhóm thông lượng | Bắt chước sự phản ánh của vật hàn thực tế. | Mạng nơ-ron AI phân loại kết cấu từ thông và chất hàn. |
Pemtron và SAKI hỗ trợ các chuẩn truyền thông M2M như IPC-CFX và Hermes. Các tiêu chuẩn này cho phép AOI máy chia sẻ dữ liệu lỗi với MES và các thiết bị sản xuất khác trong thời gian thực. Điều này giúp các kỹ sư theo dõi xu hướng chất lượng, xác định sớm hơn các vấn đề sản xuất và giảm phế liệu không cần thiết.
Việc kết nối dữ liệu SPI, AOI và AXI giúp nhà sản xuất tìm ra nguồn gốc của lỗi PCB nhanh hơn. SPI kiểm tra chất hàn dán, AOI phát hiện các khuyết tật có thể nhìn thấy và AXI kiểm tra các mối hàn ẩn chẳng hạn như các mối hàn trong BGA. Chia sẻ dữ liệu này trên dây chuyền sản xuất hỗ trợ giải quyết vấn đề nhanh hơn và kiểm soát quy trình tốt hơn.
Hiệu chuẩn thường xuyên giúp máy AOI duy trì độ chính xác khi kiểm tra theo thời gian. Bụi, nhiệt độ thay đổi và ánh sáng LED yếu hơn có thể ảnh hưởng đến máy ảnh và các phép đo trục Z. Các hệ thống hiện đại sử dụng các công cụ hiệu chỉnh tự động để điều chỉnh tiêu điểm, ánh sáng và phép đo 3D của camera, giúp giảm sai lệch trong phép đo và các cuộc gọi sai.
Giao diện phần mềm rõ ràng và đào tạo phù hợp giúp người vận hành xem xét các lỗi chính xác hơn. Các hệ thống AOI hiện đại có thể hiển thị hình ảnh khiếm khuyết 3D, hình ảnh tham chiếu và làm nổi bật các khu vực có vấn đề như dây dẫn bị nhấc lên hoặc cầu hàn. Điều này làm cho các lỗi dễ hiểu hơn, giảm sự mệt mỏi của người vận hành và cải thiện tính nhất quán trong việc kiểm tra giữa các ca khác nhau.
Việc chọn nền tảng kiểm tra phù hợp đòi hỏi khả năng của máy phải phù hợp với những thách thức sản xuất cụ thể của bạn. Hãy thực hiện theo các bước có thể thực hiện sau để hoàn thiện đánh giá của bạn:
Kiểm tra dữ liệu lỗi hiện tại của bạn để xác định xem vấn đề chính của bạn là thời gian lập trình hay độ nhạy của thuật toán.
Cung cấp cho cả hai nhà cung cấp bo mạch sản xuất mật độ cao, phức tạp nhất của bạn và đo thời gian lập trình NPI thực tế của họ từ đầu.
Kiểm tra chất lượng xây dựng vật lý của hệ thống cổng, lưu ý mức độ rung ảnh hưởng đến độ rõ nét của hình ảnh ở tốc độ dây chuyền tối đa được yêu cầu của bạn.
Xác minh rằng hệ thống đã chọn có thể đẩy và lấy dữ liệu thành công từ các máy SPI và mạng MES hiện có của bạn bằng cách sử dụng tiêu chuẩn IPC-CFX.
Đáp: Phép chiếu Moiré tạo ra các mẫu lưới chính xác lên bảng. Khi lưới rơi xuống các mối hàn cong hoặc các bộ phận cao, các đường sẽ biến dạng. Máy ảnh ghi lại sự biến dạng này và phần mềm sử dụng thuật toán dịch pha để tính toán chiều cao và thể tích 3D chính xác của vật thể, cung cấp dữ liệu địa hình có độ chính xác cao.
Đáp: Máy ảnh 25MP chụp được lượng lớn chi tiết trong một ảnh duy nhất. Điều này cho phép máy duy trì Trường nhìn (FOV) lớn trong khi vẫn phân giải được các chi tiết cực nhỏ của các thành phần 0201m và 01005. Nó đảm bảo tốc độ kiểm tra cao mà không làm giảm độ phân giải cần thiết để phát hiện các khuyết tật vi mô.
Đáp: Việc kiểm tra SMT yêu cầu đầu quang học di chuyển nhanh và dừng đột ngột. Chuyển động này tạo ra động năng và độ rung. Một giàn khung cứng và nặng sẽ hấp thụ rung động này ngay lập tức. Điều này giúp ống kính máy ảnh không bị rung trong khi chụp ảnh, loại bỏ hiện tượng mờ và đảm bảo các phép đo nhất quán, có thể lặp lại.
Trả lời: AI sử dụng mạng lưới thần kinh được đào tạo trên hàng triệu mối hàn trong thế giới thực. Nó học cách phân biệt giữa các khiếm khuyết nghiêm trọng và các bất thường về thị giác vô hại, chẳng hạn như dư lượng chất trợ dung thay đổi hoặc sự đổi màu nhẹ của miếng đệm. Bằng cách nhận ra những mô hình lành tính này, AI sẽ ngăn chặn cảnh báo, ngăn chặn cuộc gọi sai.
Trả lời: IPC-CFX là giao thức truyền thông Máy với Máy (M2M) tiêu chuẩn công nghiệp. Nó cho phép máy AOI chia sẻ liền mạch dữ liệu lỗi theo thời gian thực với các thiết bị khác, chẳng hạn như máy SPI, máy gắp và đặt và phần mềm MES của nhà máy, cho phép kiểm soát quy trình khép kín tự động và phân tích nâng cao.
Đ: Vâng. Các hệ thống tiên tiến giảm thiểu bóng bằng cách sử dụng máy chiếu đa chiều và camera góc cạnh. Chiếu sáng bảng từ nhiều góc khác nhau đảm bảo ánh sáng chiếu tới bên dưới các bộ phận cao, cho phép hệ thống định hình chính xác các bộ phận thụ động nhỏ hơn nằm trong khu vực chật hẹp, có mật độ cao.
