Kiểm tra quang học tự động dựa trên quy tắc (AOI) không thành công trên các dòng PCBA mật độ cao hiện đại. Bạn không thể dựa vào ngưỡng tĩnh khi kiểm tra các thành phần 01005 hoặc các bo mạch BGA dày đặc. Tính năng phát hiện lỗi do AI điều khiển hoạt động như yêu cầu cơ bản cho mọi hoạt động nghiêm trọng của công nghệ gắn trên bề mặt (SMT). Tỷ lệ cuộc gọi sai cao và thời gian xem xét thủ công lâu sẽ giết chết tốc độ đường truyền. Chúng phá hủy tỷ suất lợi nhuận và làm kiệt sức người vận hành, trực tiếp dẫn đến các lỗi kiểm tra thứ cấp.
Các nhà quản lý sản xuất phải đối mặt với một trận chiến liên tục trên sàn nhà máy. Các thuật toán xác định truyền thống gặp khó khăn trong việc phân biệt giữa các biến thể quy trình có thể chấp nhận được và các khiếm khuyết thực tế trên các bảng có mật độ dân cư đông đúc. Một sự thay đổi nhỏ trong in lụa hoặc dư lượng từ thông vô hại thường gây ra tình trạng dừng máy, buộc người vận hành phải xác minh bảng mạch hoàn toàn tốt.
Chúng tôi đang đánh giá cách hai công ty lớn thiết kế phần cứng và phần mềm AI 3D AOI của họ để khắc phục những điểm nghẽn này. Chúng ta sẽ xem xét cơ chế chính xác của đầu kiểm tra, khung học máy và cách chúng hoạt động trên các sàn nhà máy đang hoạt động. Phân tích này loại bỏ các tuyên bố tiếp thị tập trung vào hiệu suất nội tuyến, tỷ lệ thoát lỗi và hiệu quả lập trình thực tế.

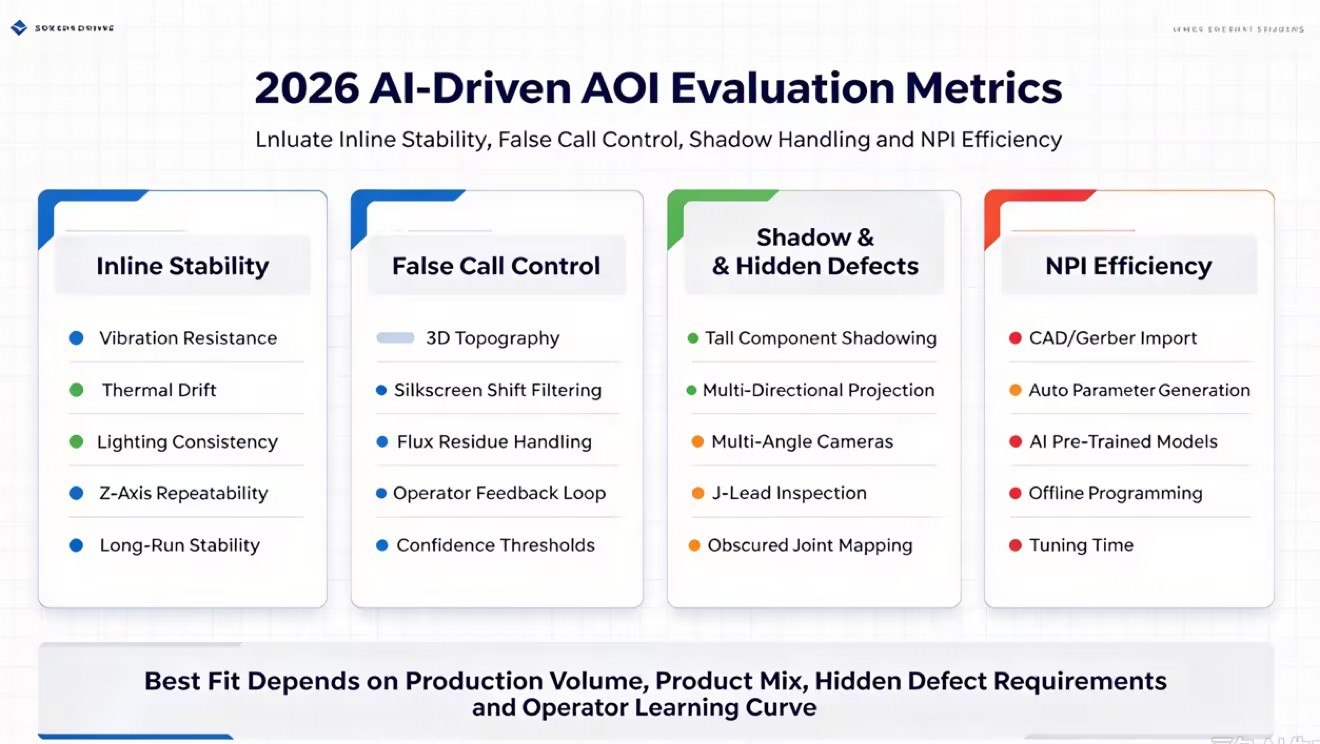

Hiệu quả lập trình AI: So sánh khung vAI ProVision của Viscom với công cụ AI độc quyền của SAKI về thời gian thiết lập Giới thiệu sản phẩm mới (NPI) và tạo chương trình tự động.
Giảm tích cực sai & Đánh giá thông minh: Làm nổi bật các số liệu quan trọng để đánh giá cách mỗi hệ thống phân biệt giữa dung sai chấp nhận được và lỗi nghiêm trọng cũng như cách các trạm đánh giá được hỗ trợ bởi AI giảm thiểu thời gian xác minh thủ công.
Kiểm tra 3D sâu: Tóm tắt cách cả hai thương hiệu giải quyết các khuyết điểm tiềm ẩn và hiện tượng bóng đổ trên thành phần cao bằng cách sử dụng công nghệ hình ảnh tiên tiến và thuật toán thông minh.
Tích hợp & Khả năng mở rộng: Phác thảo mức độ sẵn sàng của cả hai nền tảng để tuân thủ nhà máy thông minh, tích hợp MES vòng kín và sàng lọc máy học liên tục.
Mục lục
Hiệu suất AOI phải được đo lường trên các dòng SMT thực, không chỉ bằng độ phân giải của camera hoặc tốc độ kiểm tra tối đa. Độ rung của nhà máy, thay đổi ánh sáng và thay đổi nhiệt độ có thể ảnh hưởng đến chất lượng hình ảnh và độ chính xác của việc kiểm tra. Hệ thống AOI đáng tin cậy phải duy trì hiệu suất ổn định trong điều kiện sản xuất thực tế.
AI giúp các hệ thống AOI nhận ra các biến thể bình thường trong mối hàn và vị trí đặt linh kiện, giảm thiểu các cuộc gọi sai không cần thiết. Các hệ thống hiện đại cũng có thể học hỏi từ phản hồi của người vận hành trong quá trình xem xét lỗi. Điều này giúp giảm thời gian kiểm tra thủ công, giảm khối lượng công việc của người vận hành và cải thiện hiệu quả kiểm tra theo thời gian.
SAKI kết hợp camera độ phân giải cao với trình chiếu dịch pha đa tần số để kiểm tra 3D chính xác. Hệ thống chiếu sáng đa hướng giúp giảm bóng từ các bộ phận cao và cải thiện phép đo trục Z của các bộ phận và mối hàn, bao gồm cả các khu vực ẩn trên các PCBA mật độ cao.
SAKI sử dụng AI để nhập dữ liệu CAD và Gerber, xây dựng thư viện thành phần và tự động tạo cài đặt kiểm tra ban đầu. AI của nó cũng phân tích dữ liệu mối hàn 3D để phát hiện các khuyết tật như dây dẫn bị nhấc lên, cầu nối và mối hàn không đủ, giảm nhu cầu lập trình thủ công và kiểm tra trực quan 2D.
SAKI rất phù hợp cho hoạt động sản xuất số lượng lớn, trong đó việc kiểm tra ổn định và tỷ lệ sai sót thấp là rất quan trọng. Quy trình NPI của nó kết hợp dữ liệu CAD, thư viện thành phần, tham số do AI tạo và điều chỉnh tự động bằng bảng thực. Tuy nhiên, người vận hành có thể cần được đào tạo bổ sung và các thành phần tùy chỉnh có thể yêu cầu nhiều dữ liệu kiểm tra hơn trước khi mô hình AI trở nên đáng tin cậy.
Công nghệ đầu cảm biến trong Máy Viscom AOI tiêu chuẩn 2026 thể hiện một phương pháp tiếp cận chuyên môn cao để thu thập dữ liệu quang học. Viscom chủ yếu dựa vào hệ thống camera đa góc bao quanh cảm biến trực giao có độ phân giải cao ở trung tâm. Mảng này hoạt động song song với các mô-đun chiếu rìa tiên tiến. Máy chiếu chiếu các mẫu ánh sáng chính xác trên bảng, trong khi các camera góc cạnh ghi lại sự biến dạng của các mẫu này trên các bộ phận.
Viscom thiết kế cấu hình phần cứng này đặc biệt để xác định các lỗi tiềm ẩn. Các camera góc cạnh nhìn vào bên dưới các cạnh của một số bộ phận nhất định và kiểm tra các miếng phi lê của các gói chì J vẫn bị che khuất khi nhìn từ trên xuống. Kiểm tra 3D sâu hoàn toàn dựa vào dữ liệu đa góc độ này. Hệ thống tái tạo mô hình 3D có độ chính xác cao của PCBA, cho phép phần mềm đo khối lượng hàn và độ đồng phẳng của thành phần với độ chính xác cực cao.
vAI ProVision của Viscom sử dụng AI để phân tích dữ liệu CAD và tự động tạo cài đặt kiểm tra dựa trên các loại thành phần và tiêu chuẩn IPC. Nó giảm bớt các công việc thủ công như vẽ khu vực kiểm tra và đặt giới hạn độ cao, giúp các kỹ sư tạo chương trình kiểm tra nhanh hơn và tập trung vào các bộ phận phức tạp hơn.
Viscom rất phù hợp cho sản xuất có độ kết hợp cao, độ tin cậy cao như sản xuất ô tô và hàng không vũ trụ. Phần mềm vAI ProVision của nó hỗ trợ NPI nhanh hơn và thay đổi sản phẩm thường xuyên, đồng thời kiểm tra đa góc giúp đáp ứng các yêu cầu kiểm tra nghiêm ngặt. Tuy nhiên, các nhiệm vụ kiểm tra phức tạp hơn có thể yêu cầu thiết lập và tích hợp hệ thống bổ sung.

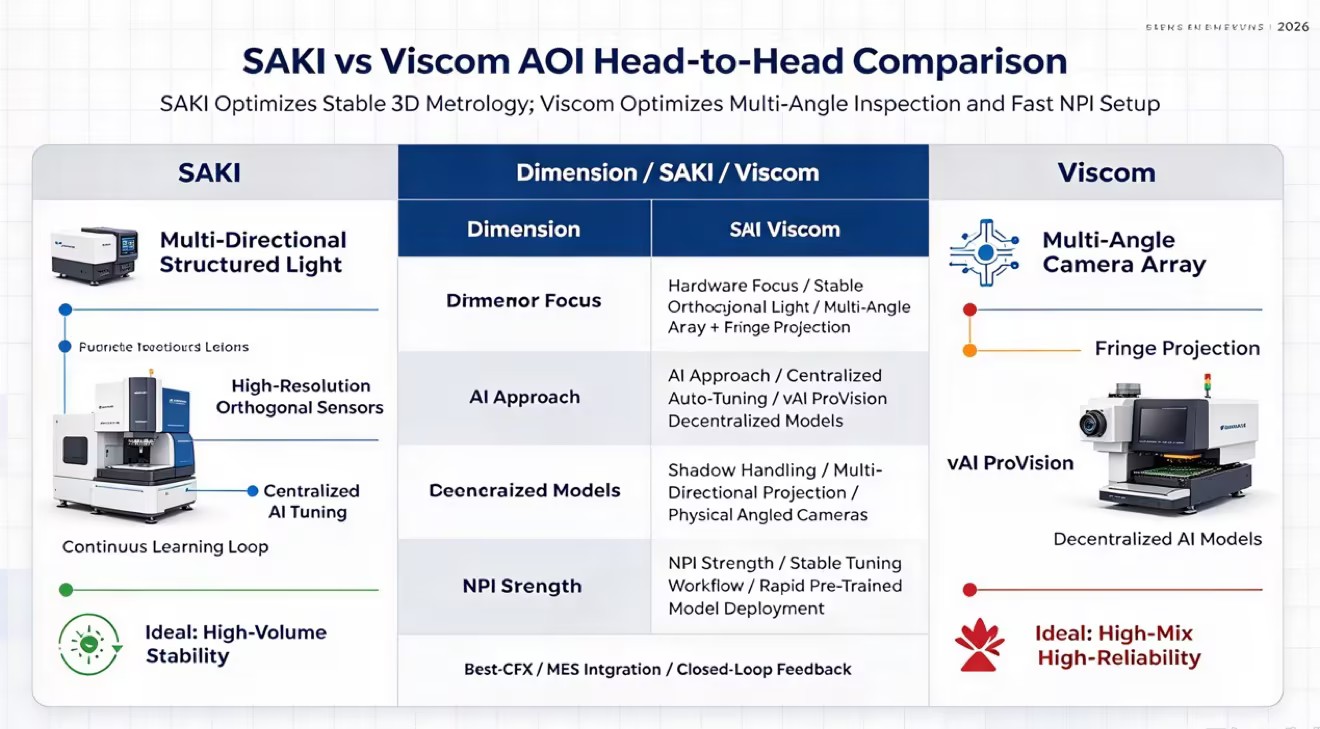

Để hiểu sự khác biệt về phần cứng và phần mềm, chúng ta có thể xem cách cả hai hệ thống tiếp cận quy trình kiểm tra:
Tính năng hệ thống | Kiến trúc SAKI | Kiến trúc Viscom |
|---|---|---|
Thiết kế cảm biến chính | Trực giao độ phân giải cao với sự dịch pha | Trực giao kết hợp với mảng camera đa góc |
Chiến lược giảm thiểu bóng tối | Chiếu ánh sáng có cấu trúc đa hướng | Kiểm tra góc vật lý của camera và chiếu rìa |
Công cụ phần mềm NPI | Tự động điều chỉnh AI tập trung | vAI ProVision mô hình phi tập trung |
Môi trường sản xuất lý tưởng | Chạy liên tục với khối lượng lớn, hỗn hợp thấp | Độ kết hợp cao, độ tin cậy cao (Ô tô/Hàng không vũ trụ) |
Tối đa hóa khả năng của vAI ProVision thường yêu cầu tích hợp sâu với các công cụ quản lý dữ liệu độc quyền của Viscom. Dấu chân phần cứng của đầu cảm biến đa góc cũng có thể lớn hơn so với các hệ thống cạnh tranh, đòi hỏi phải tích hợp cẩn thận vào các dòng SMT hiện có. Các đánh giá AI phức tạp sử dụng dữ liệu từ tất cả các camera có góc cạnh đồng thời tạo ra chi phí xử lý, ảnh hưởng nhẹ đến thời gian chu kỳ trên các bảng cực kỳ dày đặc.
So sánh Máy SAKI và Viscom AOI yêu cầu phân tích cách mạng thần kinh tương ứng của chúng lọc ra các biến thể PCB có thể chấp nhận được. Sự dịch chuyển màn lụa, dư lượng chất trợ dung và sự đổi màu nhỏ của chất nền gây ra kết quả dương tính giả trong các hệ thống cũ. SAKI sử dụng mô hình AI tập trung cao độ để lọc những điểm bất thường về hình ảnh này bằng cách ưu tiên dữ liệu địa hình 3D thay vì các biến thể màu 2D. Mạng thần kinh của Viscom tận dụng dữ liệu hình ảnh đa góc để tham chiếu chéo các điểm bất thường, đảm bảo rằng bóng do dư lượng từ thông gây ra không bị hiểu sai là miếng hàn bị thiếu.
Việc kiểm soát chi tiết các ngưỡng tin cậy của AI sẽ khác nhau giữa hai nền tảng. Viscom cung cấp cho các kỹ sư các thanh trượt chi tiết để điều chỉnh mức độ nghiêm ngặt của các mô hình vAI ProVision, cho phép điều chỉnh nhanh chóng một cách nhanh chóng. Hệ thống của SAKI tự động hóa các ngưỡng này dựa trên vòng học tập liên tục, yêu cầu ít sự can thiệp thủ công hơn nhưng cung cấp khả năng ghi đè thủ công ngay lập tức ít hơn một chút. Cả hai hệ thống đều xử lý việc kiểm tra 3D sâu để phát hiện các khuyết tật tiềm ẩn một cách hiệu quả, mặc dù góc camera vật lý của Viscom mang lại lợi thế trong việc kiểm tra các hình học PCBA rất phức tạp với bóng tối nghiêm trọng.
Cả SAKI và Viscom đều sử dụng hệ thống đánh giá có sự hỗ trợ của AI để giảm thời gian kiểm tra thủ công. SAKI cung cấp hình ảnh tham chiếu và khiếm khuyết 3D rõ ràng, trong khi Viscom cung cấp nhiều chế độ xem camera và dữ liệu kiểm tra chi tiết hơn. Cả hai hệ thống đều có thể học hỏi từ phản hồi của nhà điều hành để giảm bớt các cuộc gọi sai lặp lại theo thời gian.
Cả hai hệ thống đều sử dụng dữ liệu CAD và Gerber để lập trình ngoại tuyến, nhưng quy trình làm việc của chúng khác nhau. SAKI sử dụng quy trình điều chỉnh AI có cấu trúc tập trung vào kiểm tra ổn định, trong khi vAI ProVision của Viscom sử dụng các mô hình AI được đào tạo trước để tạo chương trình nhanh hơn và giảm thiểu việc thiết lập thủ công trong NPI.
SAKI và Viscom hỗ trợ IPC-CFX để tích hợp với MES và các thiết bị SMT khác. Cả hai hệ thống đều có thể chia sẻ dữ liệu AOI với máy SPI và Pick-and-Place để xác định các thay đổi trong quy trình và hỗ trợ sửa lỗi tự động. Điều này giúp giảm thiểu khuyết tật và cải thiện việc kiểm soát sản xuất.
SAKI và Viscom tiếp cận thách thức sản xuất thiết bị điện tử bằng các triết lý kỹ thuật riêng biệt. SAKI ưu tiên độ ổn định phần cứng quang học mạnh mẽ và khả năng điều chỉnh AI tự động, tập trung cao độ để đạt được tính nhất quán nội tuyến tối đa. Viscom tập trung chủ yếu vào việc thu thập cảm biến đa góc và triển khai phần mềm nhanh chóng thông qua vAI ProVision để thống trị các môi trường có độ phức tạp cao và hỗn hợp cao.
Các cơ sở ưu tiên hoạt động sản xuất trong thời gian dài, khả năng tương thích đội tàu SAKI hiện có và khả năng chống chịu tuyệt đối với các biến đổi môi trường nên đưa SAKI vào danh sách rút gọn. Các môi trường yêu cầu quay vòng NPI nhanh chóng, tuân thủ 3D nghiêm ngặt đối với các lỗi ẩn và kiểm soát chi tiết các thông số AI sẽ cho thấy kiến trúc của Viscom có hiệu quả cao.
Để tiếp tục quá trình đánh giá AOI của bạn, hãy thực hiện các bước sau:
Biên soạn một loạt thử nghiệm gồm các PCBA phức tạp nhất của bạn, đặc biệt bao gồm các bảng có lỗi thoát ra trong lịch sử đã biết.
Lên lịch dùng thử nội tuyến với cả hai nhà cung cấp trên sàn SMT đang hoạt động của bạn để đo lường mức giảm cuộc gọi sai thực tế trong điều kiện nhiệt độ và độ rung thực tế.
Đánh giá giao diện phần mềm với người vận hành máy hiện tại của bạn để đánh giá quá trình học tập và xem xét tính công thái học của trạm.
Xác minh khả năng tương thích IPC-CFX với Hệ thống thực thi sản xuất (MES) hiện tại của bạn để đảm bảo chức năng ghi dữ liệu vòng kín chính xác.
Đáp: Viscom tích hợp mạng lưới thần kinh với dữ liệu chiếu rìa 3D. AI phân tích địa hình 3D đa góc của một bộ phận hoặc mối hàn. Thay vì dựa vào các quy tắc hình học cứng nhắc, mô hình học máy hiểu được phương sai tự nhiên của các phi lê hàn và vị trí linh kiện có thể chấp nhận được. Điều này cho phép phân biệt giữa các lỗi nghiêm trọng thực sự và các biến thể quy trình có thể chấp nhận được, giảm đáng kể các cảnh báo sai và thời gian xem xét thủ công.
Trả lời: Viscom thường cung cấp khả năng quay vòng NPI nhanh hơn nhờ phần mềm vAI ProVision, phần mềm này tích cực áp dụng các mô hình AI đã được đào tạo trước cho dữ liệu CAD đã nhập để tự động tạo các thông số kiểm tra. SAKI có các công cụ lập trình tự động, nhưng quy trình làm việc của nó yêu cầu giai đoạn điều chỉnh dựa trên AI có phương pháp hơn trên một số bo mạch vật lý đầu tiên, ưu tiên độ ổn định lâu dài hơn tốc độ thiết lập ngay lập tức.
Đ: Vâng. Cả hai nền tảng đều được trang bị đầy đủ cho hệ sinh thái nhà máy thông minh. Chúng hỗ trợ các giao thức truyền thông tiêu chuẩn công nghiệp, bao gồm IPC-CFX và SECS/GEM. Điều này cho phép tích hợp liền mạch với Hệ thống thực thi sản xuất (MES) hiện có để ghi dữ liệu theo thời gian thực, truy xuất nguồn gốc và phản hồi vòng kín với các thiết bị dây chuyền SMT khác.
Trả lời: Cả hai máy đều sử dụng hình ảnh tiên tiến để lập bản đồ địa hình bảng. SAKI sử dụng phép chiếu ánh sáng có cấu trúc đa hướng để loại bỏ bóng do các bộ phận cao gây ra. Viscom sử dụng hệ thống camera đa góc kết hợp với tính năng chiếu rìa để quan sát vật lý bên dưới các cạnh linh kiện. Sau đó, các thuật toán thông minh sẽ tái cấu trúc dữ liệu này thành mô hình 3D chính xác để kiểm tra các mối hàn bị che khuất.
Đáp: Bảo trì phần cứng bao gồm việc hiệu chỉnh quang học định kỳ, vệ sinh ống kính cảm biến và xác minh căn chỉnh máy chiếu để đảm bảo độ chính xác của trục Z. Bảo trì phần mềm cũng quan trọng không kém. Các kỹ sư phải liên tục cập nhật các thư viện thành phần tập trung và quản lý sự trôi dạt của mô hình AI bằng cách cung cấp cho hệ thống dữ liệu mới khi nhà cung cấp thành phần hoặc nhà chế tạo PCB thay đổi.
Đáp: Các mô hình AI thích ứng thông qua khả năng học hỏi liên tục và vòng phản hồi đánh giá thông minh. Khi người vận hành phân loại điểm bất thường trên một thành phần mới là dương tính giả, hệ thống sẽ cập nhật trọng số bên trong của nó. Các kỹ sư cập nhật ngoại tuyến các thư viện thành phần tập trung bằng cách cung cấp dữ liệu AI CAD và hình ảnh mẫu của các bộ phận mới mà không cần tạm dừng hoạt động sản xuất.
