Tiếng Việt Số Duyệt:0 CỦA:trang web biên tập đăng: 2025-07-04 Nguồn:Site
Làm thế nào PCB Bảng điều khiển và khối lượng ảnh hưởng đến chi phí lắp ráp của bạn là rất quan trọng để giảm chi phí sản xuất và tăng hiệu quả. Cho dù bạn là một công ty khởi động phần cứng hay người quản lý tìm nguồn cung ứng, hiểu cách thức điều khiển, khối lượng đặt hàng và chiến lược sản xuất thấp hơn PCB Chi phí lắp ráp giúp bạn tối đa hóa năng suất trong khi giảm thiểu chất thải. Trong hướng dẫn này, chúng tôi sẽ khám phá cách thiết kế bảng thông minh, lập kế hoạch âm lượng và căn chỉnh quy trình có thể tối ưu hóa dây chuyền sản xuất PCB của bạn. Đi sâu vào để khám phá các mẹo thực tế, có thể hành động để kiểm soát chi phí PCB của bạn trong khi duy trì chất lượng và tốc độ.
Bảng điều khiển là một kỹ thuật trong sản xuất PCB trong đó nhiều bảng được kết hợp thành một bảng điều khiển. Phương pháp này cải thiện thông lượng sản xuất, giảm chi phí xử lý và bảo vệ các bảng nhỏ trong quá trình xử lý. Bằng cách kết hợp các bảng, các nhà sản xuất có thể tối ưu hóa việc sử dụng vật liệu PCB và tăng hiệu quả.
Bảng điều khiển cung cấp một số lợi ích cho lắp ráp. Nó cho phép vị trí SMT nhanh hơn bằng cách xử lý nhiều bảng trong một lần chạy. Giảm xử lý và khử trùng hiệu quả tiết kiệm thời gian và giảm chi phí. Ngoài ra, việc sử dụng vật liệu tốt hơn làm giảm chi phí mỗi đơn vị, làm cho nó hiệu quả về chi phí cho cả các hoạt động sản xuất nhỏ và lớn.
Các phương pháp bảng điều khiển bao gồm điểm V, định tuyến tab và bảng điều khiển tab rắn. Mỗi phương pháp có ưu và nhược điểm của nó:
Vệ sinh V: Cắt các rãnh hình chữ V dọc theo các cạnh, làm cho sự tách biệt dễ dàng. Thích hợp cho các bảng có thể chịu được một số căng thẳng.
Định tuyến tab: Sử dụng các tab nhỏ để giữ bảng lại với nhau, cho phép phân tách sạch. Tốt nhất cho các bảng nhạy cảm.
Bảng điều khiển Tab Solid: Các tab mạnh hơn cung cấp hỗ trợ thêm, lý tưởng cho các bảng lớn hơn. Đòi hỏi nhiều nỗ lực hơn để tách biệt.

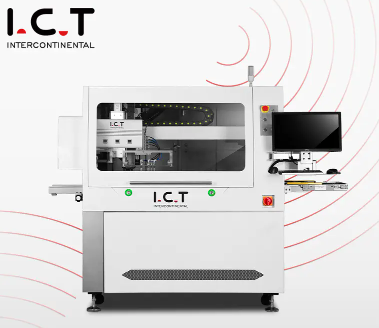

Depanelization là quá trình tách các bảng riêng lẻ với bảng điều khiển. Các lựa chọn bao gồm thủ công và máy tính. Quản lý căng thẳng trên các bảng trong quá trình tách là rất quan trọng để tránh thiệt hại. Cân bằng chi phí và bảo vệ năng suất đảm bảo sản xuất hiệu quả và đáng tin cậy.
| Phương pháp | Ưu | điểm Nhược điểm |
|---|---|---|
| V-điểm | Dễ dàng tách, phù hợp cho các bảng mạnh mẽ | Có thể gây ra căng thẳng, không lý tưởng cho các bảng nhạy cảm |
| Định tuyến tab | Tách biệt, phù hợp cho các bảng nhạy cảm | Thiết lập phức tạp hơn, chi phí ban đầu cao hơn |
| Bảng điều khiển tab rắn | Hỗ trợ mạnh mẽ, lý tưởng cho các bảng lớn hơn | Đòi hỏi nhiều nỗ lực hơn để phân tách, chi phí lao động cao hơn |
Bằng cách hiểu bảng điều khiển, các nhà sản xuất có thể tối ưu hóa các quy trình của họ về chi phí và hiệu quả.
Khối lượng cao hơn chi phí mỗi đơn vị sử dụng quy mô kinh tế. Các nhà chế tạo trải chi phí thiết lập trên các bảng nhiều hơn, giảm giá cá nhân. Nhà lắp ráp tiết kiệm khi thiết lập bộ nạp, lập trình máy và thời gian hiệu chuẩn toán tử.
Các đơn đặt hàng lớn cải thiện hiệu quả của bảng điều khiển, để cho các nhà chế tạo tổ làm tổ để giảm thiểu phế liệu. Bạn có được năng suất vật liệu tốt hơn trên mỗi bảng, cắt chất thải FR-4.
Ví dụ, bảng điều khiển 10 bảng nhỏ trong bảng điều khiển 250mm x 250mm có thể để lại các khu vực không sử dụng. Việc mở rộng đến 50 bảng cho phép các kỹ sư tối ưu hóa bố cục, sử dụng gần như tất cả không gian cơ chất. Giảm chất thải trong xây dựng khối lượng cũng làm giảm chi phí xử lý và lưu trữ, giữ cho hội thảo được tổ chức trong khi cắt giảm các chi phí ẩn.
Đơn đặt hàng số lượng lớn rủi ro kéo dài thời gian dẫn đầu nếu sản xuất không được lên lịch đúng. Các máy cần chạy liên tục lâu hơn và PCB Các nhà chế tạo ưu tiên các công việc lớn. Để cân bằng giao hàng, các đơn đặt hàng phân đoạn thành các lô được lên kế hoạch và sử dụng lịch trình so le. Các lô hàng một phần giúp tránh bỏ đói đường dây cho các bản dựng quan trọng trong khi tận dụng giá khối lượng.
Chiến lược thời gian dẫn linh hoạt phù hợp với chuỗi cung ứng của bạn và giảm các tắc nghẽn sản xuất trong môi trường hỗn hợp cao.
Xây dựng hỗn hợp thấp, có khối lượng lớn đơn giản hóa việc thiết lập lập trình và thiết lập trung chuyển, giảm chất thải chuyển đổi. Máy vẫn làm việc hiệu quả mà không thường xuyên ngừng hoạt động. Các đơn hàng hỗn hợp cao, khối lượng thấp làm tăng tần suất thay đổi, tăng thời gian nhàn rỗi làm công cụ cấp liệu, chương trình và chuyển đổi giấy nến. Nó ảnh hưởng đến hiệu quả nếu không được lên kế hoạch.
| Khía cạnh | High-Mix, MIX thấp khối lượng thấp, Chi phí | Khía cạnh |
|---|---|---|
| Tần số thay đổi | Cao | Thấp |
| Thời gian ngừng hoạt động của máy | Cao hơn | Thấp hơn |
| Chi phí lắp ráp đơn vị | Cao hơn | Thấp hơn |
Hiểu các sự đánh đổi này giúp các nhóm chọn chiến lược tốt nhất để kiểm soát PCB Chi phí lắp ráp trong khi đáp ứng nhu cầu của dự án.
Bố cục bảng hiệu quả làm giảm đáng kể chất thải vật liệu. Bằng cách làm tổ hình chữ PCB S cùng nhau, các nhà sản xuất có thể tối đa hóa việc sử dụng vật liệu. Ví dụ, một bảng điều khiển được thiết kế tốt có thể giảm tới 15%chi phí vật liệu. Điều này đặc biệt quan trọng đối với các hoạt động sản xuất khối lượng lớn, trong đó ngay cả tiết kiệm nhỏ trên mỗi đơn vị cũng có thể tăng thêm chi phí đáng kể.
Bảng điều khiển làm giảm số lượng chạm thủ công trên mỗi bảng, dẫn đến tiết kiệm lao động đáng kể. Ít tương tác thủ công hơn có nghĩa là thời gian lao động ít hơn và giảm nguy cơ lỗi của con người. Ngoài ra, thời gian tải và dỡ tải trong SMT được giảm thiểu. Điều này có thể cắt giảm 20% chi phí lao động trong sản xuất khối lượng lớn, làm cho quá trình này hiệu quả hơn và hiệu quả về chi phí.
Bảng được bảng điều khiển hợp lý hóa các quy trình kiểm tra, thực hiện kiểm tra quang học tự động (AOI), kiểm tra trong mạch (CNTT-TT) và kiểm tra chức năng hiệu quả hơn. Bằng cách thử nghiệm đồng thời nhiều bảng, các nhà sản xuất có thể giảm thời gian và chi phí liên quan đến thử nghiệm bảng riêng lẻ. Điều này có thể giảm chi phí kiểm tra lên tới 30% trong sản xuất khối lượng, đảm bảo sản lượng chất lượng cao trong khi giảm thiểu chi phí.
Phương pháp khử hóa ảnh hưởng đáng kể đến chi phí và rủi ro. Vệ sinh V là một phương pháp rẻ hơn nhưng có thể gây ra căng thẳng trên các bảng, có khả năng dẫn đến thiệt hại. Định tuyến tab đắt hơn nhưng nhẹ nhàng hơn trên các bảng, giảm nguy cơ thiệt hại trong quá trình tách. Sự khử trùng không đúng cách có thể làm tăng tỷ lệ phế liệu, phủ nhận một số khoản tiết kiệm chi phí đạt được thông qua bảng điều khiển. Cân bằng chi phí và rủi ro là rất quan trọng để tối đa hóa tiết kiệm tổng thể.
| khối lượng lớn | Ví | dụ |
|---|---|---|
| Tiết kiệm vật chất | Bố cục hiệu quả làm giảm chất thải, giảm chi phí vật liệu. | Một bảng điều khiển được thiết kế tốt có thể giảm tới 15%chi phí vật liệu lên tới 15%. |
| Tiết kiệm lao động | Ít cảm ứng thủ công hơn và tải/dỡ hàng nhanh hơn làm giảm chi phí lao động. | Chi phí lao động có thể giảm 20% trong sản xuất khối lượng lớn. |
| Hiệu quả kiểm tra | Quy trình kiểm tra hợp lý chi phí kiểm tra thấp hơn trên mỗi đơn vị. | Chi phí thử nghiệm có thể giảm 30% trong sản xuất khối lượng. |
| Chi phí khử | Vệ sinh V rẻ hơn nhưng rủi ro hơn; Định tuyến tab là tốn kém hơn nhưng an toàn hơn. | Chọn phương pháp phù hợp có thể ngăn ngừa phế liệu và đảm bảo tiết kiệm chi phí. |
Bằng cách hiểu các yếu tố này, các nhà sản xuất có thể tính toán tiết kiệm chi phí của việc điều khiển và đưa ra quyết định sáng suốt để tối ưu hóa quy trình sản xuất của họ. Mỗi khía cạnh cung cấp các cơ hội cụ thể để giảm chi phí trong khi duy trì sản lượng chất lượng cao.
Thiết kế bảng điều khiển phải phù hợp với khả năng của thiết bị lắp ráp của bạn. Đảm bảo rằng bố cục bảng của bạn phù hợp với kích thước và yêu cầu của băng tải và đồ đạc. Thiết kế các tab ly khai để giảm hiệu quả có thể làm giảm đáng kể lao động thủ công và thiệt hại tiềm tàng trong quá trình tách. Ví dụ, sử dụng các tab ly khai hình chữ V có thể làm cho quá trình Depaneling mượt mà và đáng tin cậy hơn.
Kích thước bảng điều khiển là một yếu tố quan trọng trong việc tối ưu hóa chi phí. Hãy xem xét các hạn chế kích thước của các máy chọn và địa điểm của bạn, và AOI. Các bảng quá khổ có thể yêu cầu can thiệp thủ công, tăng chi phí lao động và giảm hiệu quả. Bằng cách giữ các bảng trong phạm vi kích thước tối ưu cho thiết bị của bạn, bạn có thể duy trì tự động hóa trơn tru và giảm nhu cầu xử lý thủ công. Ví dụ, kích thước bảng điều khiển phù hợp với khả năng của máy có thể cải thiện thông lượng lên tới 25%.
Việc lựa chọn phương pháp bảng điều khiển nên dựa trên khối lượng sản xuất của bạn. Đối với các nguyên mẫu nhỏ, điểm V thường là đủ và hiệu quả về chi phí. Tuy nhiên, đối với các lần chạy khối lượng lớn, định tuyến tab thường được ưa thích vì nó cung cấp một quy trình tách biệt hơn, giảm nguy cơ thiệt hại của bảng. Hiểu khi sử dụng V-Score so với định tuyến TAB có thể ảnh hưởng đáng kể đến cả chi phí và chất lượng. Ví dụ, định tuyến TAB có thể giảm tới 10% trong các hoạt động sản xuất khối lượng lớn.
| Tác | động | Khía |
|---|---|---|
| Thiết kế bảng điều khiển | Thiết kế phù hợp với khả năng băng tải và vật cố định. | Sử dụng các tab Breakaway hình chữ V để dễ dàng depaneling. |
| Cân bằng kích thước bảng điều khiển | Đảm bảo bảng điều khiển phù hợp với khả năng máy để tránh can thiệp thủ công. | Giữ các bảng trong giới hạn kích thước máy để duy trì hiệu quả tự động hóa. |
| Chọn phương pháp bảng điều khiển | Chọn điểm V cho các lần chạy nhỏ, định tuyến tab cho âm lượng lớn. | Điểm V cho các nguyên mẫu, định tuyến tab để chạy sản xuất để giảm phế liệu. |
Bằng cách xem xét cẩn thận các yếu tố thiết kế này, các nhà sản xuất có thể tối ưu hóa bảng điều khiển cho cả chi phí và hiệu quả. Mỗi lựa chọn tác động đến luồng sản xuất và chi phí cuối cùng, đưa ra quyết định quan trọng để tối đa hóa tiết kiệm và duy trì sản lượng chất lượng cao.
Bảng điều khiển giảm chi phí lắp ráp bằng cách cải thiện việc sử dụng vật liệu và giảm xử lý. Kết hợp nhiều bảng vào một bảng điều khiển tối đa hóa việc sử dụng vật liệu, giảm chất thải. Ít cảm ứng thủ công hơn cho mỗi bảng chi phí lao động thấp hơn. Phương pháp khử chất hiệu quả cũng tiết kiệm thời gian và giảm lỗi.
Có, bảng điều khiển có thể có lợi cho các đơn đặt hàng khối lượng nhỏ. Nó hợp lý hóa quá trình lắp ráp, làm cho nó hiệu quả hơn. Ngay cả với ít bảng hơn, bảng điều khiển làm giảm thời gian thiết lập và cải thiện việc sử dụng vật liệu. Điều này có thể dẫn đến tiết kiệm chi phí, đặc biệt là khi sử dụng thiết bị tự động.
Phương pháp bảng điều khiển tốt nhất phụ thuộc vào nhu cầu thiết kế và sản xuất của bạn. Điểm V là phù hợp cho các bảng nhỏ, mạnh mẽ và các nguyên mẫu. Định tuyến tab tốt hơn cho các bảng lớn hơn, nhạy cảm hơn. Bảng điều khiển Tab Solid cung cấp hỗ trợ thêm cho các bảng lớn nhưng đòi hỏi nhiều nỗ lực hơn để tách biệt.
Tăng khối lượng đặt hàng có thể dẫn đến tiết kiệm chi phí đáng kể. Khối lượng cao hơn giảm chi phí mỗi đơn vị thông qua quy mô kinh tế. Chi phí thiết lập được trải rộng trên nhiều đơn vị hơn, giảm chi phí cá nhân. Việc sử dụng vật liệu cũng cải thiện, giảm chất thải. Ví dụ, một đơn đặt hàng lớn có thể giảm 20% chi phí mỗi đơn vị so với một đơn vị nhỏ.
Bỏ qua thiết kế bảng điều khiển thích hợp có thể dẫn đến tăng chi phí và sự chậm trễ sản xuất. Các tấm được thiết kế kém có thể gây ra chất thải vật liệu, chi phí lao động cao hơn và tăng tỷ lệ phế liệu. Sự khử trùng không đúng cách có thể làm hỏng các bảng, dẫn đến việc làm lại hoặc phế liệu. Thiết kế bảng điều khiển phù hợp đảm bảo sản xuất hiệu quả và tiết kiệm chi phí.
Hiểu cách PCB Chi phí lắp ráp tác động khối lượng và khối lượng là rất quan trọng để tối ưu hóa sản xuất của bạn. Từ tiết kiệm vật chất và hiệu quả lao động đến lựa chọn phương pháp bảng điều khiển phù hợp, mỗi yếu tố đóng một vai trò trong việc giảm chi phí và cải thiện tốc độ. Nếu bạn đang tìm cách tăng cường sản xuất PCB của mình, hãy xem xét hợp tác với các chuyên gia như Dongguan CNTT Technology Co.
