I.C.T-U2
I.C.T
| Số: | |
|---|---|

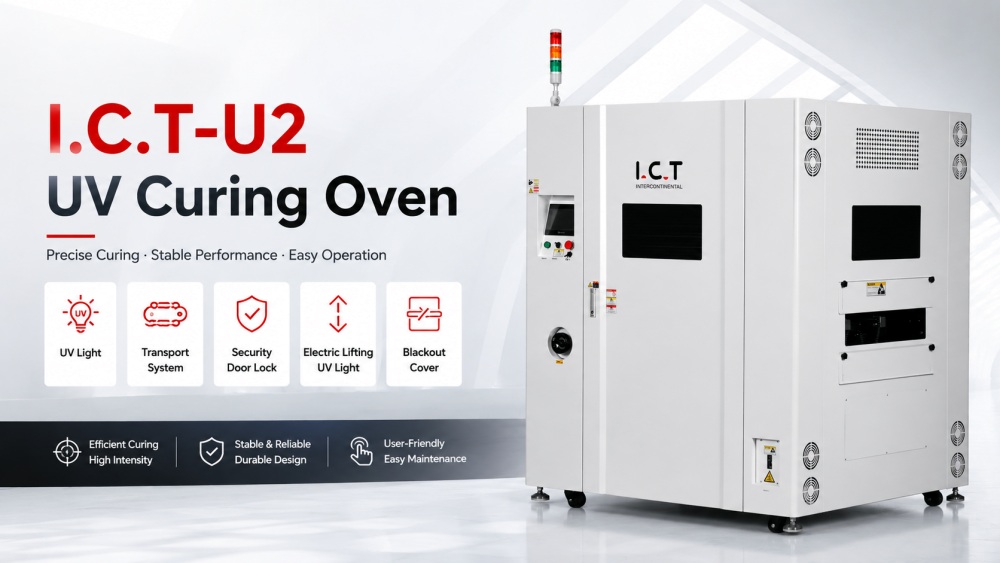

Lò sấy khô bằng tia cực tím I.C.T-U2 được chế tạo để xử lý nhanh chóng, đồng đều chất kết dính, mực, lớp phủ và vật liệu nhạy cảm với tia cực tím trên SMT PCB. Nó có dãy đèn UVA công suất cao với khả năng điều chỉnh độ cao độc lập, tấm phản chiếu để sử dụng năng lượng hiệu quả và hệ thống băng tải chống dính được điều khiển bởi động cơ bước để vận chuyển ổn định. Lò có thể chứa PCB chiều rộng lên tới 500 mm và chiều cao ±100 mm, hỗ trợ tải trọng 5 kg mỗi tấm. Làm mát độc lập đảm bảo nhiệt độ thoát ra an toàn. Hệ thống cung cấp khả năng xử lý nhất quán, giảm thiểu khuyết tật và tích hợp liền mạch vào dây chuyền sản xuất SMT SMD.

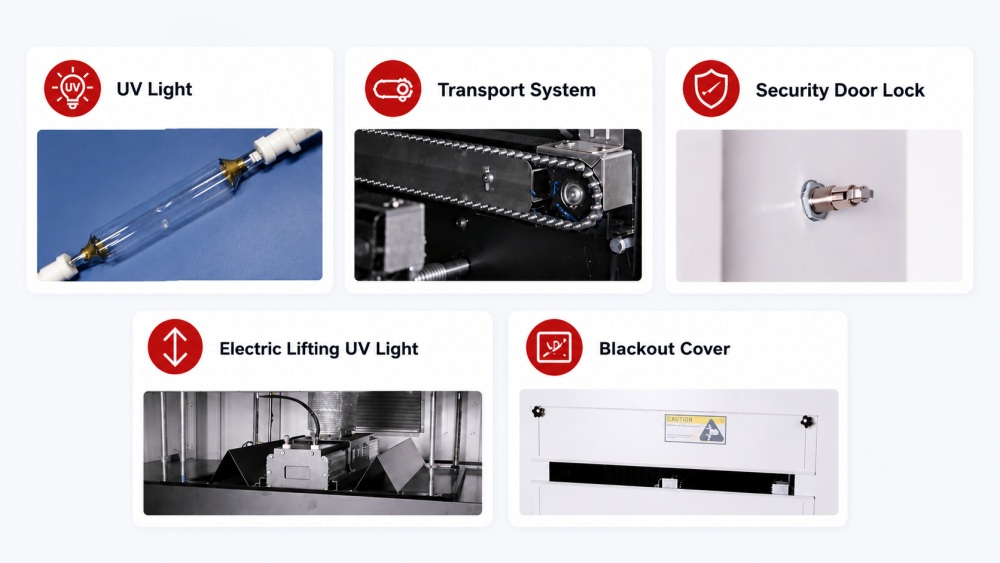

Đèn UV cung cấp bức xạ đồng đều với năng lượng cường độ cao. Mỗi đèn có thể được điều khiển độc lập về chiều cao và thời gian phơi sáng. Tấm phản chiếu tăng cường sử dụng tia cực tím và giảm tiêu thụ năng lượng. Kiểm soát nhiệt độ PID đảm bảo độ chính xác ±1°C. Các tính năng an toàn bao gồm phát hiện lỗi đèn, bảo vệ quá nhiệt và báo động tích hợp. Hệ thống đảm bảo quá trình đóng rắn nhanh chóng, ổn định cho chất kết dính và lớp phủ, hỗ trợ sản xuất SMT PCB năng suất cao trong khi vẫn duy trì tính toàn vẹn của bảng.
Hệ thống băng tải sử dụng dây xích phủ Teflon dẫn động bằng động cơ bước. Tốc độ có thể điều chỉnh dao động từ 0,5 đến 3,5 m/phút và hệ thống đảm bảo định vị bảng chính xác. Cảm biến sợi quang phát hiện PCB lối vào và lối ra, ngăn ngừa kẹt giấy và nạp sai. Thiết kế hỗ trợ các tấm ván có chiều cao lên tới ±100 mm, rộng 500 mm và trọng lượng lên tới 5 kg mỗi tấm. Vùng làm mát duy trì nhiệt độ thoát ra thấp, giảm căng thẳng nhiệt. Sự kết hợp này đảm bảo độ tin cậy cao và hiệu suất xử lý nhất quán trên dây chuyền sản xuất SMT PCB.
| Thông số kỹ thuật:
| Thông số kỹ thuật | I.C.T-U2 |
| Chuyên chở | Xích chốt dài bằng thép không gỉ, chốt 35B dài 5 mm, thêm các tab thép không gỉ. |
| Hệ thống điều khiển | PLC+màn hình cảm ứng |
| Băng tải Tốc độ | 0,5 ~ 3,5m / phút |
| lượng tia UV | 1 bộ |
| Công suất đèn UV | 6Kw/bộ |
| Nguồn ánh sáng UV | Ban nhạc UVA |
| Chiều dài tia UV | 630mm, chiều dài hồ quang 500mm |
| Chiều dài sóng chính | 365nm |
| Chiều cao tối đa PCBA | ± 100mm |
| PCBA chiều rộng | 50 ~ 500mm, điều chỉnh thủ công, Chịu được trọng lượng 5kg |
| Phương pháp làm mát | Làm mát không khí |
| Cung cấp điện | 3Pha, 380V 50Hz |
| Kích thước (L*W*H) | 1500*1100*1720mm |
| Cân nặng | Khoảng 450kg |
* Dữ liệu thu được ở nhiệt độ môi trường xung quanh là 25oC và độ ẩm là 60%.
| KHÔNG. | Mục | Không bắt buộc |
| Hệ thống điều chỉnh chiều rộng đường sắt | Động cơ tự động điều chỉnh độ rộng | |
| Chức năng tùy chọn | Đường dây trả lại bảng |
* I.C.T vẫn tiếp tục cải tiến chất lượng và hiệu suất, các thông số kỹ thuật và hình thức có thể được cập nhật mà không cần thông báo cụ thể.
| PCBA Danh sách thiết bị dây chuyền sơn
I.C.T-U2 tích hợp với dây chuyền phân phối và phủ đầy đủ SMT của I.C.T. Các thiết bị liên quan bao gồm máy phân phối phản lực, máy phủ phù hợp, lò xử lý bằng tia cực tím, băng tải PCB, hệ thống kiểm tra AOI và hệ thống tháo dỡ. Lò xử lý việc bảo dưỡng có kiểm soát, trong khi máy phủ bảo vệ các bề mặt rộng hơn. AOI xác minh chất lượng và việc tách bảng sẽ tách các PCB đã hoàn thành. Cùng với nhau, các máy này tạo thành một quy trình làm việc liên tục nhằm tối ưu hóa công suất, giảm lãng phí nguyên liệu và đảm bảo quá trình xử lý và sấy khô PCB nhất quán.
| Tên sản phẩm | Mục đích trong dây chuyền sơn PCBA |
|---|---|
Áp dụng lớp phủ bảo vệ chính xác cho bảng mạch để bảo vệ chống bụi, chống thấm nước và chống cháy nổ. | |
Làm cứng lớp phủ bằng tia hồng ngoại hoặc tia UV, đảm bảo độ bền và khả năng bảo vệ mạnh mẽ. | |
Vận chuyển các bảng mạch một cách trơn tru qua dây chuyền phủ để xử lý hiệu quả. | |
Cung cấp và lưu trữ PCB cho dây chuyền sản xuất, đảm bảo đầu vào và đầu ra thông suốt. | |
| Lớp phủ phù hợp AOI | Kiểm tra chất lượng lớp phủ và phát hiện các khuyết tật để đảm bảo tiêu chuẩn cao. |
| Video thành công của khách hàng
Vào tháng 4 năm 2026, I.C.T đã triển khai toàn bộ dây chuyền sản xuất SMT cho một nhà sản xuất thiết bị điện tử ô tô của Bồ Đào Nha. Các kỹ sư đã thực hiện lắp đặt tại chỗ, hiệu chỉnh đường dây và đào tạo người vận hành thực hành. Họ đã hướng dẫn nhóm vận hành lò nướng, xử lý băng tải và bảo trì định kỳ. Khách hàng khen ngợi quá trình lắp đặt suôn sẻ, hiệu suất lò đáng tin cậy và chương trình đào tạo rõ ràng, thực tế. Người vận hành có thể quản lý dây chuyền một cách hiệu quả, đảm bảo quá trình xử lý nhất quán trên tất cả các loại PCB và lớp phủ trong suốt quá trình sản xuất.
| Hỗ trợ dịch vụ và đào tạo
I.C.T cung cấp hỗ trợ cho toàn bộ hoạt động của nhà máy SMT chứ không chỉ từng lò riêng lẻ. Trước khi giao hàng, các kỹ sư xem xét PCB loại, vật liệu, đầu ra mục tiêu, không gian làm việc và khả năng mở rộng trong tương lai. Sau khi cài đặt, hỗ trợ bao gồm vận hành, đào tạo người vận hành, hướng dẫn bảo trì và tối ưu hóa quy trình. Các kỹ sư đảm bảo sự tích hợp trơn tru của Lò sấy UV với thiết bị phủ, phân phối, kiểm tra, xử lý và tháo dỡ. Các nhà máy mới nhận được hướng dẫn từ khâu bố trí đến sản xuất thử. Các nhà máy hiện tại được hưởng lợi từ quy trình làm việc được cải thiện, vận hành dây chuyền cân bằng và xử lý SMT PCB thông lượng cao đáng tin cậy.
| Khách hàng của chúng tôi nói gì
Khách hàng đánh giá cao I.C.T vì sự hướng dẫn thực tế và phản hồi nhanh chóng. Các kỹ sư cung cấp hướng dẫn rõ ràng, giảm thiểu lỗi và tăng tốc độ sẵn sàng của người vận hành. Bao bì bảo vệ đảm bảo vận chuyển đường dài an toàn. Các câu hỏi kỹ thuật phát sinh trong quá trình lắp đặt hoặc sản xuất sẽ được giải quyết kịp thời bởi đội ngũ kỹ thuật và bán hàng phối hợp. Khách hàng có được sự tự tin khi tung ra các dây chuyền mới, duy trì năng suất cao và đạt được quá trình xử lý chất lượng cao, ổn định cho chất kết dính, mực và lớp phủ.
| Chứng nhận và tiêu chuẩn
Lò sấy UV I.C.T-U2 được chứng nhận CE và đáp ứng các tiêu chuẩn an toàn quốc tế. Kiểm soát chất lượng bao gồm kiểm tra thành phần, xác minh lắp ráp, kiểm tra chức năng, xác nhận đóng gói, theo dõi lô hàng, hồ sơ lắp đặt và dịch vụ sau bán hàng. Các quy trình toàn diện đảm bảo hiệu suất xử lý đáng tin cậy, có thể lặp lại, giảm thiểu rủi ro vận hành và duy trì kết quả chất lượng cao nhất quán trong quá trình sản xuất SMT PCB.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T cung cấp các giải pháp hoàn chỉnh cho SMT, DIP, lớp phủ, phân phối, lắp ráp, robot và nhà máy thông minh. Đội ngũ R&D, sản xuất, kỹ thuật, bán hàng và dịch vụ nội bộ hỗ trợ khách hàng từ khâu lập kế hoạch đến sản xuất ổn định. I.C.T đã phục vụ khách hàng toàn cầu về cung cấp thiết bị, lắp đặt, đào tạo và tối ưu hóa quy trình. Ngoài việc cung cấp máy móc, I.C.T còn giúp xây dựng các nhà máy từ 0 lên 1 và nâng cấp các dây chuyền hiện có từ 1 lên 10, cung cấp các hệ thống sản xuất SMT PCB có thể mở rộng, chính xác và đáng tin cậy.
