I.C.T-510
I.C.T
PCB Laser Marking
| Số: | |
|---|---|
| Máy khắc laser CO2

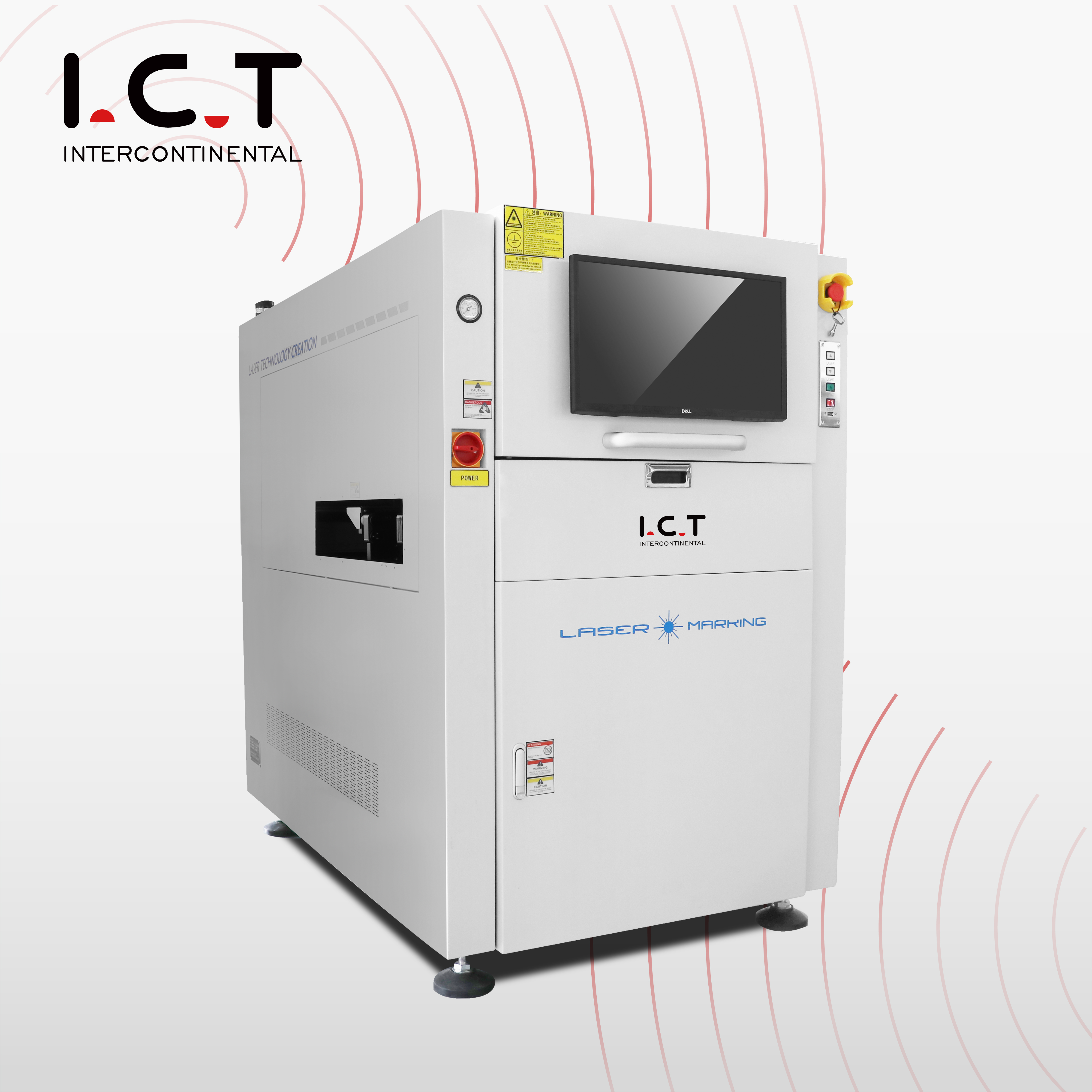

Máy khắc laser CO2 I.C.T cung cấp khả năng đánh dấu ổn định, tốc độ cao và chính xác cho PCBs. Nó hỗ trợ các loại laser UV, xanh lá cây, sợi quang và CO2, có khả năng in mã QR, mã vạch và đồ họa trên các bề mặt trên và dưới PCB. Phần mềm cho phép thiết lập công việc, đọc mã tự động và thông báo cảnh báo cho các dấu hiệu không đọc được. Với sự tích hợp MES và ERP, máy sẽ ghi lại và trả về dữ liệu sản xuất theo thời gian thực. Lý tưởng cho các nhà sản xuất thiết bị điện tử yêu cầu đánh dấu PCB đáng tin cậy, nhanh chóng và có thể theo dõi.
| Tính năng của Máy khắc laser SMT
Khả năng đa tia laser
Hỗ trợ laser CO2, sợi quang, tia cực tím và xanh. Mỗi tia laser đều được hiệu chuẩn tại nhà máy với khả năng điều chỉnh trục Z tự động. Thích hợp cho nhiều vật liệu PCB khác nhau, từ FR4 đến bề mặt kim loại và nhựa.
Đánh dấu tốc độ cao và chính xác
Được trang bị gương rung tốc độ cao và hệ thống định vị CCD. Độ chính xác đánh dấu đạt ± 0,05mm, đảm bảo mỗi mã, văn bản hoặc logo đều chính xác và dễ đọc.
Phần mềm tích hợp và tự động hóa
Phần mềm cho phép chỉnh sửa công việc dễ dàng, định vị đa điểm và tích hợp MES/ERP. Nhật ký đọc mã tự động ghi lại kết quả và kích hoạt cảnh báo cho bất kỳ lỗi đánh dấu nào, giảm sai sót và cải thiện khả năng truy xuất nguồn gốc.
Vận hành thân thiện với môi trường
Không cần vật tư tiêu hao, không cần bảo trì và an toàn với môi trường. Chức năng chống in lại ngăn ngừa dấu trùng lặp. Cả hai chế độ ngoại tuyến và trực tuyến đều được hỗ trợ để sản xuất linh hoạt.
| SMT Thông số kỹ thuật của máy khắc laser
| Mục | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| PCB Chức năng lật | Bên trong PCB Flipper | Bên trong PCB Flipper | N/a | N/a |
| Max PCB Kích thước | L380×W380mm | L510×W450mm | L510×W400mm | L510×W460mm |
| Phạm vi đánh dấu | 280×380mm | 460×450mm | 430×400mm | 510×460mm |
| Kích thước | 835×1488×1566mm | 974×1528×1616mm | 1054×1568×1523mm | 1054×1470×1523mm |
| Cân nặng | 700Kg | 800Kg | 750Kg | 800Kg |
| PCB Độ dày | 0,5–5mm | 0,5–10mm | 0,5–5mm | 0,5–10mm |
| Tốc độ đánh dấu | <7000 mm/giây | <7000 mm/giây | <6000 mm/giây | <6000 mm/giây |
| Loại laze | Laser UV, Laser xanh, Laser sợi quang, Laser CO2 | |||
| Độ dài sóng laser | UV: 355nm, Xanh lục: 532nm, Sợi quang: 1064nm, CO2: 10600nm | |||
| Công suất laze | UV: 3W (Tùy chọn 5/10W), Xanh lục: 10W, Sợi quang: 20W, CO2: 30W | |||
| Nâng trục Z bằng laser | Tự động | |||
| Đánh dấu chính xác | ± 0,05mm | |||
| PCB Chiều cao an toàn | Đỉnh <25mm; Đáy <20mm | |||
| Sản phẩm áp dụng | Mã QR, mực PCB, mực xanh/xanh, đồng, nhôm, v.v. | |||
| Hệ thống vị trí | CCD+DẤU | |||
| Chế độ hoạt động | Chuyển động tia X/Y | |||
| Loại ký tự | Phông chữ TrueType, JSF, SHX, DMF | |||
| Chiều cao ký tự tối thiểu | 0,1–0,4mm | |||
| Băng tải Tốc độ | 0–4500mm/phút | |||
| Quyền lực | AC220V, 50/60Hz, Tổng công suất 3000W | |||
| Áp suất không khí | 0,5–0,6Mpa | |||
| Tiêu chuẩn | Máy lọc khói | |||
* I.C.T Tiếp tục làm việc về chất lượng và hiệu suất, thông số kỹ thuật và ngoại hình có thể được cập nhật mà không cần thông báo cụ thể.
| SMT Danh sách thiết bị đường dây
I.C.T cung cấp các dây chuyền chìa khóa trao tay SMT, DIP và lớp phủ kết hợp máy xúc/dỡ hàng PCB, in lụa, chọn và đặt, kiểm tra SPI/AOI, phản xạ dòng chảy, hàn sóng, phủ, phân phối, băng tải và trạm làm sạch. Mỗi dây chuyền đều được tối ưu hóa để đạt hiệu quả cao, truy xuất nguồn gốc sản phẩm và kiểm soát chất lượng. Tích hợp MES/ERP đảm bảo tự động theo dõi công việc, lô và vật liệu. Việc lắp đặt, đào tạo và hỗ trợ trên toàn cầu giúp nhà máy vận hành liền mạch, thời gian ngừng hoạt động tối thiểu và sản xuất nhất quán trên tất cả quy trình sản xuất điện tử.
| Video thành công của khách hàng
I.C.T đã hỗ trợ một nhà sản xuất thiết bị điện tử lớn ở Uzbekistan. Khách hàng đã xây dựng một cơ sở sản xuất PCB, SSD và mô-đun bộ nhớ. Từ thiết lập dây chuyền đến thử nghiệm sản xuất, các kỹ sư I.C.T đã hướng dẫn tích hợp SMT, DIP và dây chuyền phủ, bao gồm đánh dấu, bố trí, SPI, AOI và chỉnh lại dòng. Khách hàng nhấn mạnh khả năng giải quyết vấn đề nhanh chóng, hướng dẫn kỹ thuật, đóng gói an toàn và độ tin cậy cao. Giải pháp tích hợp đã cải thiện khả năng truy xuất nguồn gốc, hiệu quả sản xuất và hiệu suất tổng thể của dây chuyền, cho phép tạo ra chất lượng cao nhất quán.
| Đào tạo & Hỗ trợ Chuyên nghiệp
I.C.T cung cấp hỗ trợ đầy đủ tại chỗ bao gồm cài đặt, vận hành thử và đào tạo người vận hành. Các kỹ sư dạy hoạt động laser, tích hợp đường dây và quy trình bảo trì. Đào tạo đảm bảo vận hành an toàn, hiệu quả và giảm thời gian ngừng hoạt động. Khách hàng có được sự tự tin khi quản lý toàn bộ dây chuyền SMT, DIP và lớp phủ, với quyền truy cập ngay vào bộ phận hỗ trợ toàn cầu để khắc phục sự cố và tối ưu hóa quy trình làm việc.
| Khen ngợi khách hàng
Khách hàng khen ngợi các kỹ sư của I.C.T về tính chuyên nghiệp, khả năng phản hồi và hướng dẫn rõ ràng. Máy khắc laser CO2 được đánh giá cao về độ chính xác, độ tin cậy và dễ tích hợp. Khách hàng đánh giá cao việc đóng gói an toàn, giải quyết vấn đề nhanh chóng và hiệu quả hoạt động. Sự kết hợp giữa thiết bị đáng tin cậy và sự hỗ trợ đáp ứng đảm bảo vận hành suôn sẻ và sản xuất chất lượng cao.
| Chứng nhận của chúng tôi
Máy khắc laser CO2 I.C.T có chứng nhận CE, RoHS, ISO9001 và nhiều bằng sáng chế. Tuân thủ đảm bảo an toàn, độ tin cậy và hiệu suất cao. Khách hàng có thể tự tin tích hợp máy vào các dây chuyền SMT, đạt được khả năng đánh dấu chính xác, có thể theo dõi và bền bỉ trên các dây chuyền PCB.
| Về chúng tôi và nhà máy
I.C.T có đội ngũ R&D và sản xuất lớn phục vụ hơn 1.600 khách hàng tại hơn 70 quốc gia. Quy trình kiểm tra và kiểm soát chất lượng nghiêm ngặt đảm bảo mọi máy đều đáp ứng tiêu chuẩn cao. Hỗ trợ kỹ thuật toàn cầu cung cấp phản hồi nhanh và quản lý vòng đời. Kinh nghiệm và sự phát triển của I.C.T cho phép các giải pháp chìa khóa trao tay SMT, DIP và lớp phủ, mang lại sản xuất điện tử chất lượng cao, hiệu quả và có thể truy nguyên trên toàn thế giới.
