| Máy hàn sóng Electra cho dây chuyền sản xuất DIP
Máy hàn sóng Electra I.C.T là thiết bị hàn sóng đã được chứng minh dành cho dây chuyền lắp ráp THT hiện đại và dây chuyền sản xuất DIP. Máy hàn sóng Electra này sử dụng vòi phun Kuroda của Nhật Bản để điều khiển từ thông máy hàn sóng chính xác và các vùng gia nhiệt độc lập theo chiều ngang để đạt được khả năng làm ướt hoàn hảo xuyên qua các bộ phận lỗ. Thiết kế tiết kiệm năng lượng giúp duy trì hoạt động bình thường chỉ ở mức 7kW trong khi hệ thống nitơ tùy chọn mang đến các mối nối không chứa oxit. Với những ứng dụng thành công trong các nhà máy ô tô, đồng hồ thông minh và công nghiệp trên toàn thế giới, máy hàn sóng Electra này đã trở thành lựa chọn hàng đầu khi khách hàng tìm mua máy hàn sóng chất lượng cao để bán.
| Tính năng
Đầu phun Kuroda Seiko của Nhật Bản với diện tích phun có thể điều chỉnh và bộ lọc kim tự tháp mang lại lớp phủ thông lượng máy hàn sóng ổn định và tiết kiệm hết chu kỳ này đến chu kỳ khác. Đồng hồ đo lưu lượng kỹ thuật số và van ổn định áp suất giảm thiểu lãng phí và giữ cho buồng sạch – hoàn hảo để vận hành liên tục máy hàn sóng Electra ở dây chuyền THT khối lượng lớn.
Bảo vệ quá nhiệt độc lập của bên thứ ba cộng với điều khiển vòng kín PLC+PID tạo ra nhiều lớp an toàn. Giám sát thời gian thực và dừng khẩn cấp tự động bảo vệ người vận hành và thiết bị hàn sóng trong quá trình vận hành 24 giờ trên dây chuyền sản xuất DIP.
Các vùng sưởi ấm độc lập nằm ngang với đường dẫn khí nóng khép kín và các tấm chỉnh lưu đảm bảo nhiệt độ đồng đều tuyệt đối trên toàn bộ PCB. Quá trình khởi động chỉ mất khoảng 15 phút và công suất bình thường duy trì ở mức 7kW – hệ thống hiệu quả nhất trong số các thiết bị hàn sóng tương tự sử dụng công nghệ xuyên lỗ.
| Danh sách thiết bị dòng DIP
| Người mẫu | W4 | W3 | W2 |
| Kích thước:(mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Trọng lượng (kg) | Khoảng 1500kg | Khoảng 1200kg | Khoảng 790kg |
| Cung cấp điện | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Sức mạnh khởi động | 32kw | 24kw | 16kw |
| Sức mạnh hoạt động | 12kw | 9kw | 7kw |
| Hệ thống điều khiển | Plc | ||
| Hệ thống phun | |||
| Phương thức truyền tải | Động cơ bước | ||
| Áp lực phun | 0,25Mpa--0,4Mpa | ||
| dòng chảy lux | 10--100ml/phút | ||
| Đường kính ống xả | Φ200mm | ||
| Công suất xả | 25m3/phút | ||
| Hệ thống làm nóng trước | |||
| Chế độ làm nóng trước | Không khí nóng | ||
| Chế độ điều khiển | PID + SSR | ||
| Khu làm nóng sơ bộ | 4 | 3 | 2 |
| Chiều dài làm nóng trước | 1800mm | 1600mm | 1200mm |
| Nhiệt độ làm nóng trước. | (Nhiệt độ phòng) -250°C | ||
| Thời gian khởi động (phút) | Khoảng 15 phút (cài đặt 150°C) | ||
| Băng tải Hệ thống | |||
| Kích thước PCB:LxW(mm) | Tối thiểu: 80x60mm; Tối đa: 400x300mm | ||
| Băng tải Tốc độ | 0-2000(mm/phút) | ||
| Băng tải Chiều cao | 750+/-20 (mm) | ||
| Ngón tay | Vuốt móc đôi (Tiêu chuẩn) | ||
| Kiểm soát chiều rộng Băng tải | thủ công | ||
| Băng tải Góc | 4 ~ 7 độ | ||
| Hệ thống hàn | |||
| Kiểu nồi hàn | Truyền động cơ khí | ||
| Chất liệu nồi hàn | Titan đầy đủ (Tiêu chuẩn FT) | ||
| Nhiệt độ nồi hàn | 300 ° C. | ||
| Dung tích nồi hàn | Không chì 350kg | Không chì 300kg | Không chì 250kg |
| Khác | |||
| Hệ thống làm sạch ngón tay | Chải | ||
| Danh sách thiết bị dòng DIP
Dây chuyền sản xuất DIP của chúng tôi cung cấp các công cụ tiên tiến để lắp ráp PCB hiệu quả và chính xác. Dây chuyền DIP hoàn toàn tự động bao gồm một dây chèn DIP để đặt các bộ phận chính xác, một bộ tải sóng để vào PCB trơn tru, một bộ dỡ sóng để thoát ra an toàn và một dây đai lắp ráp để kiểm tra lần cuối. Dây chuyền sản xuất DIP PCB chất lượng cao này đảm bảo hoạt động ổn định, chèn THT đáng tin cậy và lắp ráp tiết kiệm chi phí, đáp ứng nhu cầu đa dạng của ngành. Với thiết kế mô-đun và sự hỗ trợ toàn cầu từ I.C.T, nó giúp tăng năng suất cho các tác vụ xuyên suốt.
| Video thành công của khách hàng
I.C.T kỹ sư đã đến Uruguay để lắp đặt và vận hành máy hàn sóng Electra cho một nhà sản xuất đồng hồ thông minh. Khách hàng vận hành dây chuyền sản xuất DIP khối lượng lớn và cần hàn không chì ổn định cho các thiết bị PCB phức tạp có các bộ phận lớn. Sau khi nhóm của chúng tôi hoàn thành quá trình thiết lập và đào tạo người vận hành, máy đã đạt tốc độ tối đa chỉ với công suất hoạt động 7kW và chất lượng mối nối hoàn hảo. Khách hàng đã chia sẻ một video cho thấy máy hàn sóng Electra chạy trơn tru trong dây chuyền lắp ráp THT của họ, khen ngợi chi phí năng lượng thấp, bảo trì dễ dàng và hỗ trợ hậu mãi tuyệt vời. Dự án đồng hồ thông minh Uruguay này đã trở thành tài liệu tham khảo thành công cho nhiều dòng DIP ở Mỹ Latinh.

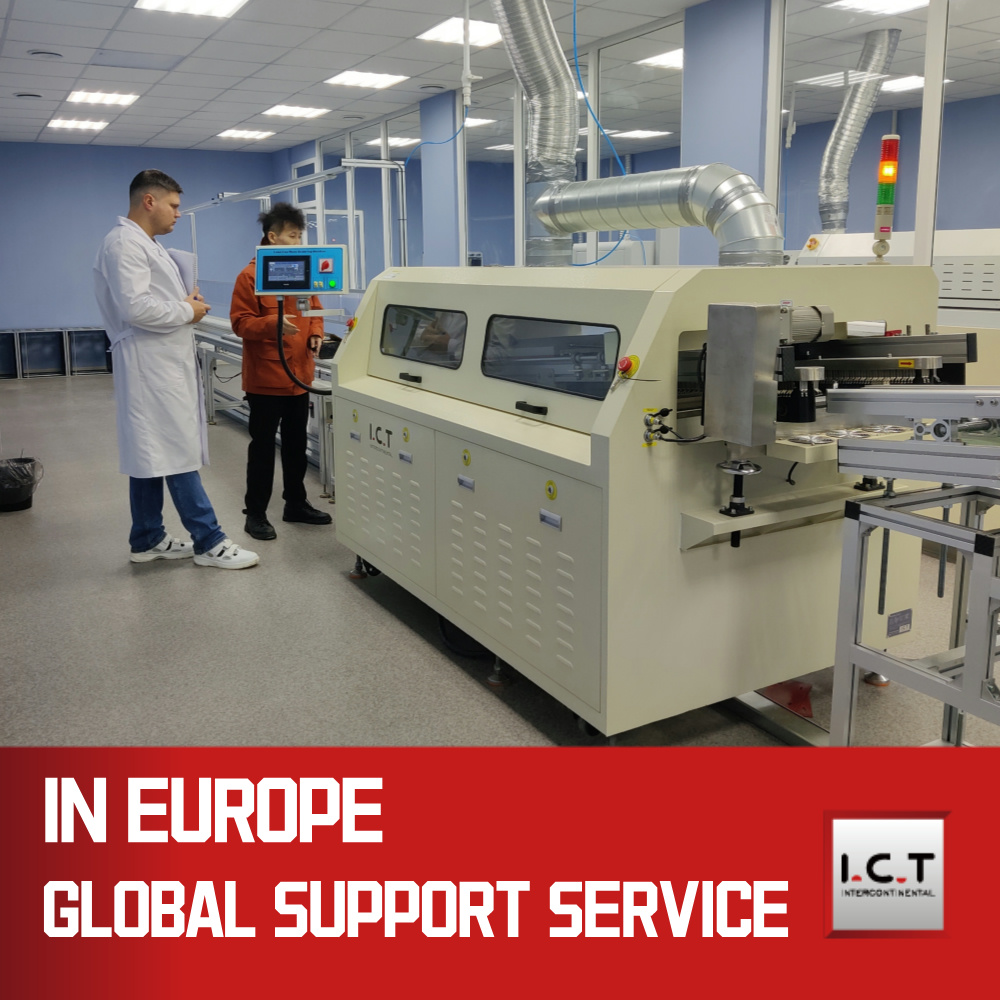

| Dịch vụ chuyên môn và đào tạo
I.C.T cung cấp hỗ trợ đầy đủ trong vòng đời cho mọi máy hàn sóng Electra – từ lập kế hoạch dây chuyền và lắp đặt tại chỗ đến đào tạo người vận hành chuyên nghiệp và dịch vụ kỹ thuật toàn cầu 7×24. Đội ngũ giàu kinh nghiệm của chúng tôi đảm bảo thiết bị hàn sóng và toàn bộ dây chuyền THT của bạn hoạt động với hiệu suất tối đa mà không gặp rủi ro.
| Khen ngợi khách hàng
Khách hàng trên toàn thế giới khen ngợi máy hàn sóng Electra vì độ ổn định vững chắc, mức tiêu thụ điện cực thấp và kết quả hàn hoàn hảo trên các bộ phận lớn. Họ đặc biệt yêu thích phản ứng nhanh chóng trên toàn cầu, bao bì xuất khẩu chắc chắn và giá trị vượt trội khi tìm kiếm máy hàn sóng để bán.
| Chứng nhận chất lượng
Mỗi I.C.T máy hàn sóng Electra đều có chứng nhận CE, CCC, UL, RoHS và ISO9001 cùng với nhiều bằng sáng chế, đáp ứng đầy đủ các tiêu chuẩn môi trường và an toàn quốc tế khắt khe nhất cho dây chuyền sản xuất THT hiện đại.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T là nhà cung cấp giải pháp toàn diện chuyên nghiệp cho dây chuyền sản xuất SMT và DIP với hơn 25 năm kinh nghiệm. Nhà máy rộng 12.000㎡ của chúng tôi ở Đông Quan có 89 nhân viên trong đó có 20 kỹ sư. Chúng tôi thiết kế và sản xuất tất cả các thiết bị cốt lõi trong nhà và phục vụ hơn 1600 khách hàng trên 72 quốc gia. Quản lý chất lượng nghiêm ngặt và đổi mới liên tục giúp chúng tôi trở thành đối tác đáng tin cậy nhất về máy hàn sóng Electra hiệu suất cao trên toàn thế giới.
