I.C.T-Acrab350
I.C.T
| Số: | |
|---|---|
| I.C.T Máy hàn DIP tự động dòng Acrab
Máy hàn DIP tự động này là trạm cốt lõi của dây chuyền lắp ráp và dây chuyền sản xuất DIP hiện đại THT. Ba kiểu máy hỗ trợ chiều rộng 350 mm, 450 mm hoặc 615 mm PCB. Nó nhận các bảng từ máy chèn, áp dụng từ thông, làm nóng trước hoàn toàn, hàn bằng sóng kép và làm mát nhẹ nhàng. Tùy chọn nitơ, làm nóng trước, điều chỉnh độ rộng bằng điện giúp nó phát triển theo dây chuyền của bạn. Công suất hoạt động giảm xuống còn 8-10 kW. Thiết kế không cần dụng cụ giúp đường DIP chạy không cần dừng lâu.
| Tính năng
Bộ phận phun hoàn chỉnh trượt về phía trước trên các đường ray trơn tru. Hai vòi phun Kuroda của Nhật Bản, được di chuyển bằng động cơ bước, dòng sơn chính xác như đã được lập trình. Lưu lượng, tốc độ, góc, mật độ - tất cả dữ liệu vẫn được lưu. Chu trình làm sạch tự động bắt đầu một mình. Thép không gỉ 316 giữ mọi thứ sạch sẽ. Ngăn kéo đóng lại và Máy hàn DIP tự động chờ bảng tiếp theo từ đường chèn.
Ba vùng độc lập cộng lại lên tới 1800 mm. Không khí nóng và hồng ngoại phối hợp với nhau. Nhiệt độ đạt 250oC trong mười lăm phút. Bông nhiệt độ cao giữ mọi điểm trong vòng hai độ. Mỗi vùng kéo ra như một ngăn kéo. Máy sưởi thay đổi mà không cần dụng cụ. Tùy chọn lắp đặt làm nóng trước phía trên trong vài phút khi các tấm dày hơn đến từ đường chèn THT.
Dây chuyền di chuyển không có tiếng ồn. Bảng kẹp ngón tay titan có móc đôi rộng tới 615 mm. Thiết bị nhập được cấp bằng sáng chế hướng dẫn mọi bảng từ bộ nạp. Tốc độ vẫn chính xác trong vòng hai milimét mỗi phút. Ngón tay tự làm sạch trong quá trình sản xuất. Chiều rộng thay đổi bằng tay hoặc bằng điện. Băng tải này giữ cho toàn bộ dây chuyền sản xuất DIP hoạt động trơn tru.
Nồi gang tráng men chứa được vật hàn không chì nặng 500-700 kg. Chiều cao sóng kép thay đổi nhỏ hơn 0,5 mm. Kênh xỉ tự động loại bỏ chất thải liên tục. Bảo vệ nitơ tùy chọn làm giảm quá trình oxy hóa mạnh mẽ. Các khớp trở nên sáng và khỏe. Máy hàn DIP tự động mang lại kết quả hoàn hảo cho mọi tác vụ của Máy hàn sóng PCB trong dây chuyền lắp ráp THT.
Những chiếc quạt công suất cao bắt đầu hoạt động vào thời điểm bo mạch rời khỏi làn sóng. Kích hoạt làm mát đáy tùy chọn cho bảng nhiều lớp. Nhiệt độ giảm nhanh. Các thành phần không nhận được ứng suất nhiệt. Bề mặt hàn cứng lại mịn màng. Bảng thoát ra mát mẻ và sẵn sàng cho trạm tiếp theo trong dòng DIP. Máy hàn nhúng tự động kết thúc từng chu kỳ một cách nhẹ nhàng.
Màn hình cảm ứng hiển thị số rõ ràng. PC và PLC theo dõi nhiệt độ theo thời gian thực. PID+SSR giữ đường cong chính xác. Chế độ chờ bắt đầu trong thời gian tạm dừng và tiết kiệm tin. Hồ sơ báo động giúp giải quyết vấn đề nhanh chóng. Tay quay khẩn cấp hoạt động mà không cần điện. Chứng nhận CE và UL là tiêu chuẩn. Người vận hành tìm hiểu Máy hàn DIP tự động một cách nhanh chóng và hoàn toàn tin tưởng vào nó.
| Danh sách thiết bị dòng DIP
| Người mẫu | Cua 350 | Cua 450 |
| Kích thước (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Cung cấp điện | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Sức mạnh khởi động | 33kw | 33kw |
| Sức mạnh hoạt động | 8kw | 8kw |
| Hệ thống điều khiển | PC+PLC | PC+PLC |
| Khu làm nóng sơ bộ | 3 | 3 |
| Chiều dài làm nóng trước | 1800mm | 1800mm |
| Nhiệt độ làm nóng trước. | (Nhiệt độ phòng) -250°C | (Nhiệt độ phòng) -250°C |
| PCB Chiều rộng (mm) | 50-350mm | 50-450mm |
| Ngón tay | Ngón tay ép lò xo (Tiêu chuẩn); Tùy chọn: Ngón tay ép lò xo, Ngón tay miệng vịt | |
| Công suất nồi hàn | Không chì 500kg | |
| Trọng lượng máy (kg) | Khoảng 1600kg | Khoảng 1900kg |
* I.C.T Tiếp tục làm việc về chất lượng và hiệu suất, thông số kỹ thuật và ngoại hình có thể được cập nhật mà không cần thông báo cụ thể.
| Danh sách thiết bị dòng DIP

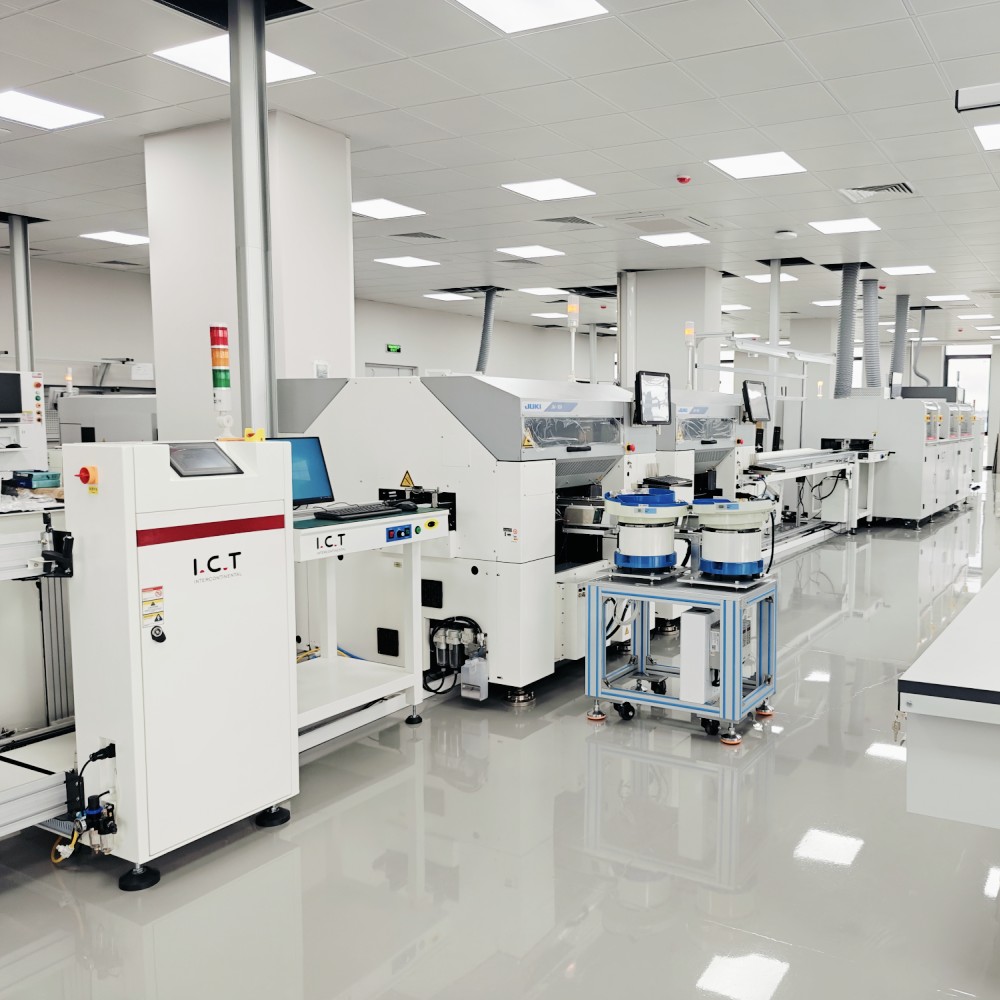

I.C.T cung cấp dây chuyền sản xuất DIP hoàn chỉnh và linh hoạt để lắp ráp xuyên lỗ hiệu quả cao. Hệ thống này bao gồm máy chèn tự động để đặt các bộ phận chính xác, bộ tải và bộ dỡ sóng để chuyển PCB trơn tru, máy hàn sóng đáng tin cậy và dây đai lắp ráp để kiểm tra và thử nghiệm lần cuối. Thiết kế mô-đun cho phép thay đổi bố cục dễ dàng và nâng cấp trong tương lai. Với hiệu suất ổn định, tỷ lệ thất bại thấp và sự hỗ trợ đầy đủ từ nhóm toàn cầu I.C.T, dòng DIP này giúp các nhà máy giảm chi phí lao động, cải thiện năng suất và đáp ứng các nhu cầu sản xuất khác nhau một cách nhanh chóng.
| Tên sản phẩm | Mục đích trong dòng DIP |
|---|---|
| Máy chèn tự động | Tự động đặt các bộ phận vào PCB với độ chính xác cao cho dây chuyền sản xuất DIP. |
Làm tan chảy chất hàn để tạo thành các mối nối chắc chắn trên PCB trong quá trình cắm THT. | |
Áp dụng chất hàn có chọn lọc cho các khu vực cụ thể để lắp ráp THT chính xác | |
Kiểm tra các mối hàn và các khuyết tật về vị trí trên DIP đã lắp ráp PCB. | |
Máy nhập bo mạch và máy xuất bo mạch | |
| Thiết bị ngoại vi nhúng | Sản phẩm ngoại vi của dây chuyền sản xuất DIP |
| Video thành công của khách hàng
I.C.T kỹ sư đã đến Mexico để hỗ trợ nhiều dây chuyền lắp ráp THT. Một khách hàng ô tô hiện đang chạy hai loại PCBA khác nhau trên cùng một Máy hàn DIP tự động Acrab chỉ bằng cách thay đổi thiết bị cố định. Dây chuyền sản xuất DIP hoàn chỉnh — bộ chèn, bộ nạp, Máy hàn sóng PCB, bộ dỡ tải và kiểm tra — hoạt động trơn tru. Khách hàng đã quay video thể hiện sự hài lòng hoàn toàn với hiệu suất của thiết bị và dịch vụ tận nơi nhanh chóng của chúng tôi.
| Dịch vụ chuyên môn và đào tạo
I.C.T cung cấp dịch vụ toàn diện hoàn chỉnh cho mọi dây chuyền sản xuất DIP: lập kế hoạch, cung cấp thiết bị, lắp đặt, đào tạo, tối ưu hóa quy trình, phụ tùng thay thế và hỗ trợ kỹ thuật trọn đời. Hai mươi kỹ sư đóng quân trên toàn thế giới cung cấp phản hồi 24 giờ. Khách hàng nhanh chóng đạt được hiệu suất 99,5% ngay lần đầu và duy trì hiệu suất này trong nhiều năm với sự trợ giúp liên tục của chúng tôi.
| Lời chứng thực của khách hàng
Khách hàng trên toàn thế giới bày tỏ sự hài lòng sâu sắc với dịch vụ một cửa của I.C.T. Họ đánh giá cao các giải pháp dòng DIP hoàn chỉnh của chúng tôi, hỗ trợ kỹ thuật toàn cầu nhanh chóng, hiệu suất thiết bị đáng tin cậy, đào tạo chuyên nghiệp và quan hệ đối tác lâu dài. Nhiều nhà máy báo cáo năng suất cao hơn, chi phí thấp hơn và không phải lo lắng gì sau khi chọn máy hàn nhúng tự động và sự hỗ trợ đầy đủ về dây chuyền lắp ráp THT của chúng tôi.
| Chứng nhận chất lượng
Mỗi Máy hàn DIP tự động I.C.T đều có chứng nhận CE, RoHS, ISO9001:2015 và nhiều bằng sáng chế. Mỗi đơn vị hoàn thành thử nghiệm đầy tải trong 72 giờ và kiểm tra chất lượng nghiêm ngặt tại nhà máy Đông Quan của chúng tôi trước khi vận chuyển đến bất kỳ dây chuyền sản xuất DIP nào.
| Giới thiệu về Công ty và Nhà máy I.C.T
Được thành lập vào năm 2012 tại Đông Quan, Trung Quốc, I.C.T đã phát triển thành đối tác hàng đầu về giải pháp nhà máy SMT & DIP đầy đủ. Gần 90 nhân viên và 20 kỹ sư làm việc trong cơ sở hiện đại rộng 12.000 m2. Chúng tôi tự thiết kế và sản xuất các thiết bị cốt lõi, phục vụ hơn 1.600 khách hàng trên 72 quốc gia và duy trì 8 trung tâm dịch vụ ở nước ngoài. Từ dây chuyền chèn THT đến dây chuyền sản xuất DIP hoàn chỉnh, chúng tôi giúp các nhà máy xây dựng, nâng cấp và tối ưu hóa với mối quan hệ đối tác không rủi ro.
