Σ-G5SⅡ
I.C.T
| Số: | |
|---|---|

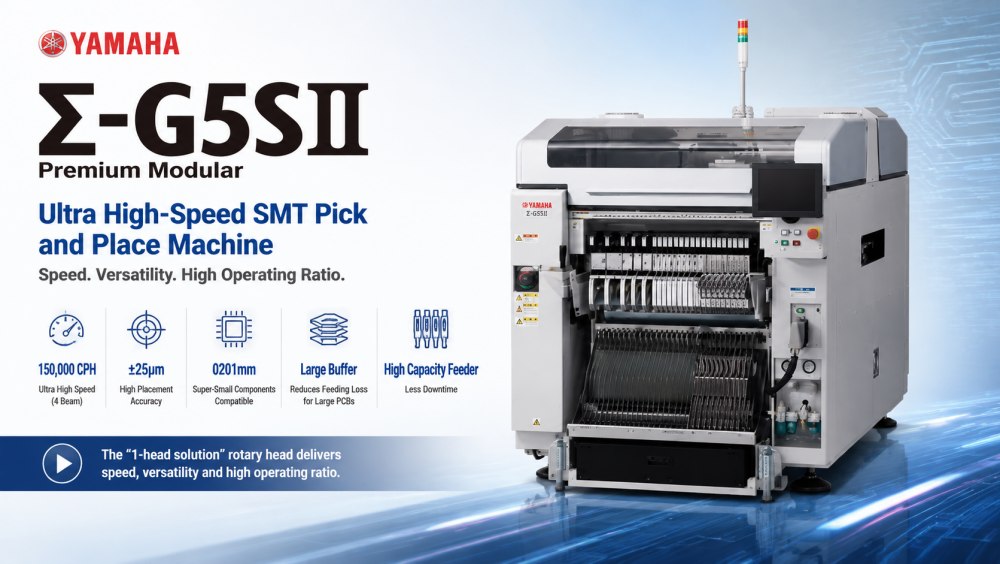

| Nền tảng lắp ráp SMT tốc độ cao
Yamaha Σ-G5SⅡ được thiết kế cho dây chuyền sản xuất lắp ráp PCB tốc độ cực cao, trong đó hiệu quả và độ chính xác là rất quan trọng. Nó sử dụng cấu trúc truyền động quay trực tiếp 1 đầu kết hợp với kiến trúc đa chùm để đạt được công suất cực cao trong khi vẫn duy trì độ ổn định của vị trí. Với sự hỗ trợ cho cả cấu hình làn đơn và làn đôi, nó dễ dàng thích ứng với các cách bố trí khác nhau của nhà máy.
Máy này phù hợp với các thiết bị điện tử tiêu dùng, hệ thống chiếu sáng LED, mô-đun ô tô và sản xuất điều khiển công nghiệp PCB. Nó xử lý các thành phần từ chip 0201 siêu nhỏ đến IC và đầu nối lớn hơn. Với công suất nạp tiên tiến và điều khiển chuyển động thông minh, Σ-G5SⅡ đảm bảo sản xuất ổn định trong nhiều giờ với thời gian ngừng hoạt động tối thiểu.

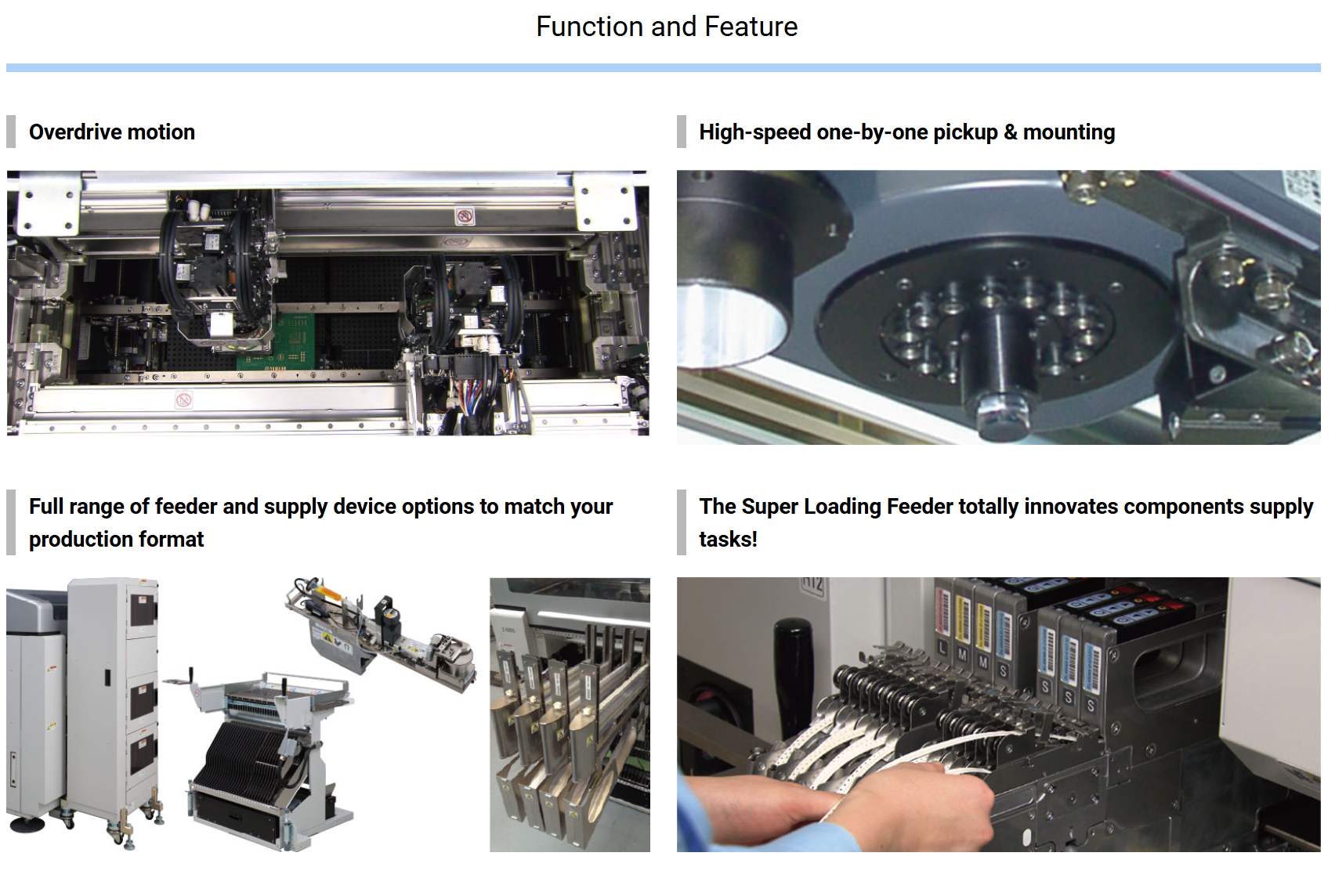

| Tính năng sản phẩm
Σ-G5SⅡ đạt tới 150.000 CPH khi sử dụng kiến trúc tốc độ cao 4 chùm tia. Điều này cho phép lắp đặt đồng thời ở nhiều vị trí, cải thiện đáng kể thông lượng cho môi trường sản xuất hàng loạt. Nó được thiết kế cho các nhà máy yêu cầu lắp ráp khối lượng lớn PCB liên tục với hiệu suất đầu ra ổn định.
Hệ thống đầu quay loại bỏ các cấu trúc truyền động cơ học phức tạp. Điều này cải thiện tốc độ phản hồi và giảm độ rung trong quá trình hoạt động. Kết quả là độ chính xác cao hơn, điều khiển chuyển động mượt mà hơn và yêu cầu bảo trì thấp hơn trong chu kỳ sản xuất dài.
Máy hỗ trợ nhiều loại linh kiện bao gồm chip 0201, linh kiện vi mô 03015 và các gói IC lớn hơn. Tính linh hoạt này cho phép nhà sản xuất sản xuất PCB sản phẩm hỗn hợp mà không cần thay đổi thiết bị, nâng cao hiệu quả sản xuất và giảm thời gian chuyển đổi dây chuyền.
Với độ chính xác vị trí ±25μm trong các điều kiện được tối ưu hóa, Σ-G5SⅡ đảm bảo chất lượng lắp đặt đáng tin cậy ngay cả ở tốc độ cao. Hệ thống căn chỉnh tầm nhìn tiên tiến và hiệu chỉnh thời gian thực duy trì độ chính xác nhất quán cho các tổ hợp điện tử nhạy cảm.
Hệ thống hỗ trợ tới 180 làn cấp liệu, cho phép cung cấp linh kiện quy mô lớn mà không cần nạp lại thường xuyên. Điều này giúp giảm thời gian ngừng hoạt động và hỗ trợ quá trình sản xuất kéo dài không bị gián đoạn, đặc biệt đối với môi trường sản xuất có tính kết hợp cao.
| Đặc điểm kỹ thuật
| Người mẫu | ∑-G5SⅡ | |
| Áp dụng PCB | Làn đường đơn | L610×W510 mm đến L50×W50 mm (Tùy chọn: L1.200×W510 đến L50×W50 mm) |
| Làn đường kép | L610×W250 mm đến L50×W84mm (nạp kép) L610×W415mm (nạp đơn) | |
| Khả năng lắp đặt | Thông số kỹ thuật Multi-Head×2 tốc độ cao: 90.000 CPH (làn đơn/làn kép) | |
| lắp chính xác | Đầu đa tốc độ cao (HM) | 0201/03015: ±25μm/80.000 CPH 0402: ±36 μm/85.000 CPH 0603: ±40 μm/90.000 CPH |
| Đầu đa năng (FM) linh hoạt | ±15μm | |
| Các thành phần áp dụng | Đầu đa tốc độ cao (HM) | 0201 đến L44×W44×H12.7 mm trở xuống |
| Đầu đa năng (FM) linh hoạt | 1005 đến L72×W72×H25.4 mm trở xuống Đầu nối: 150×26 mm | |
| Số loại thành phần | Tối đa 120 loại (tương đương băng rộng 8 mm) | |
| Cung cấp điện | AC200V 3 pha ±10%, 50/60Hz | |
| Nguồn cung cấp không khí | 0,45 đến 0,69 MPa (4,6 đến 7 kgf/cm2) | |
| Kích thước bên ngoài (không bao gồm các hình chiếu) | Dài 1.280 x Rộng 2.240 x Cao 1.450mm | |
| Cân nặng | Xấp xỉ. 1.800 kg | |
*Thông số kỹ thuật và hình thức có thể thay đổi mà không cần thông báo trước.
| SMT Danh sách thiết bị đường dây
Σ-G5SⅡ thường được tích hợp vào dây chuyền sản xuất SMT hoàn chỉnh bao gồm máy in kem hàn, hệ thống kiểm tra SPI, lò nung lại, máy kiểm tra AOI và thiết bị xử lý PCB. I.C.T cung cấp giải pháp tích hợp dây chuyền đầy đủ bao gồm SMT, DIP, lớp phủ và các giải pháp tự động hóa nhà máy thông minh để giúp khách hàng xây dựng các hệ thống sản xuất điện tử hiệu quả và có thể mở rộng trên toàn thế giới.
| Video thành công của khách hàng
I.C.T đã giao thành công dây chuyền sản xuất SMT hoàn toàn tự động cho một khách hàng ở Kazakhstan để sản xuất bộ nguồn. Đội ngũ kỹ thuật của chúng tôi đã đến nhà máy của khách hàng để cung cấp dịch vụ đào tạo lắp đặt, vận hành và vận hành tại chỗ. Dòng SMT bao gồm máy xúc, máy in hàn hoàn toàn tự động, máy định vị tốc độ cao của Yamaha, lò phản xạ dòng chảy, băng tải SMT và hệ thống kiểm tra ngoại tuyến AOI.
Sau khi lắp đặt, dây chuyền đạt được sản xuất hàng loạt ổn định với hiệu suất được cải thiện và kiểm soát chất lượng nhất quán. Khách hàng xác nhận hoạt động trơn tru và bày tỏ sự hài lòng sâu sắc với hiệu suất hệ thống hoàn chỉnh và hỗ trợ kỹ thuật do các kỹ sư I.C.T cung cấp trong giai đoạn đào tạo và khởi động.
| Hỗ trợ dịch vụ & đào tạo
I.C.T cung cấp hỗ trợ kỹ thuật đầy đủ trong vòng đời cho dây chuyền sản xuất SMT, bao gồm hướng dẫn cài đặt, vận hành tại chỗ, đào tạo người vận hành và tối ưu hóa quy trình. Đội ngũ kỹ thuật của chúng tôi hỗ trợ khách hàng toàn cầu bằng dịch vụ phản hồi nhanh và hỗ trợ khắc phục sự cố từ xa. Chương trình đào tạo bao gồm vận hành máy, quy trình bảo trì, lập trình và tối ưu hóa sản xuất để đảm bảo khách hàng có thể đạt được hiệu suất sản xuất ổn định và hiệu quả ngay từ ngày đầu.
| Khen ngợi khách hàng
Khách hàng đánh giá cao tính ổn định và hiệu quả sản xuất của các giải pháp I.C.T SMT. Nhiều khách hàng đánh giá cao sự hỗ trợ lắp đặt chuyên nghiệp từ các kỹ sư của chúng tôi và hiệu suất máy đáng tin cậy trong quá trình vận hành lâu dài. Phản hồi cũng nêu bật khả năng giao tiếp nhanh chóng, đóng gói cẩn thận và giao hàng hậu cần suôn sẻ. Khách hàng đánh giá cao sự kết hợp giữa chi phí cạnh tranh và chất lượng sản xuất ổn định đạt được thông qua các giải pháp thiết bị SMT của chúng tôi.
| Chứng nhận của chúng tôi
Tất cả thiết bị I.C.T SMT đều tuân thủ các tiêu chuẩn quốc tế bao gồm hệ thống chứng nhận CE, RoHS và ISO9001. Quy trình sản xuất của chúng tôi tuân theo các quy trình kiểm soát chất lượng nghiêm ngặt, bao gồm kiểm tra đầu vào, xác minh lắp ráp, kiểm tra lão hóa và xác nhận hiệu suất cuối cùng. Nhiều công nghệ được cấp bằng sáng chế được áp dụng trong các giải pháp SMT của chúng tôi, đảm bảo hiệu suất đáng tin cậy, tuổi thọ lâu dài và chất lượng sản xuất ổn định cho khách hàng sản xuất thiết bị điện tử toàn cầu.
| Giới thiệu về I.C.T và Nhà máy
I.C.T là nhà cung cấp giải pháp DIP và SMT toàn cầu với năng lực R&D, sản xuất và dịch vụ kỹ thuật nội bộ mạnh mẽ. Với tốc độ tăng trưởng kinh doanh nhanh chóng trong những năm gần đây, chúng tôi đã phục vụ hàng nghìn khách hàng trên hơn 80 quốc gia và khu vực. Nhà máy của chúng tôi được trang bị hệ thống kiểm tra chất lượng nghiêm ngặt và quy trình sản xuất được tiêu chuẩn hóa để đảm bảo hiệu suất máy ổn định.
Chúng tôi cung cấp các giải pháp dây chuyền SMT hoàn chỉnh bao gồm máy định vị, hệ thống in, lò nấu lại dòng, hệ thống kiểm tra và thiết bị tự động hóa. Với đội ngũ kỹ thuật hùng hậu và mạng lưới dịch vụ toàn cầu, I.C.T tiếp tục hỗ trợ khách hàng xây dựng các nhà máy thông minh với hiệu suất cao hơn, ổn định hơn và giá trị sản xuất lâu dài hơn.
