YSM20R
Yamaha
| Số: | |
|---|---|

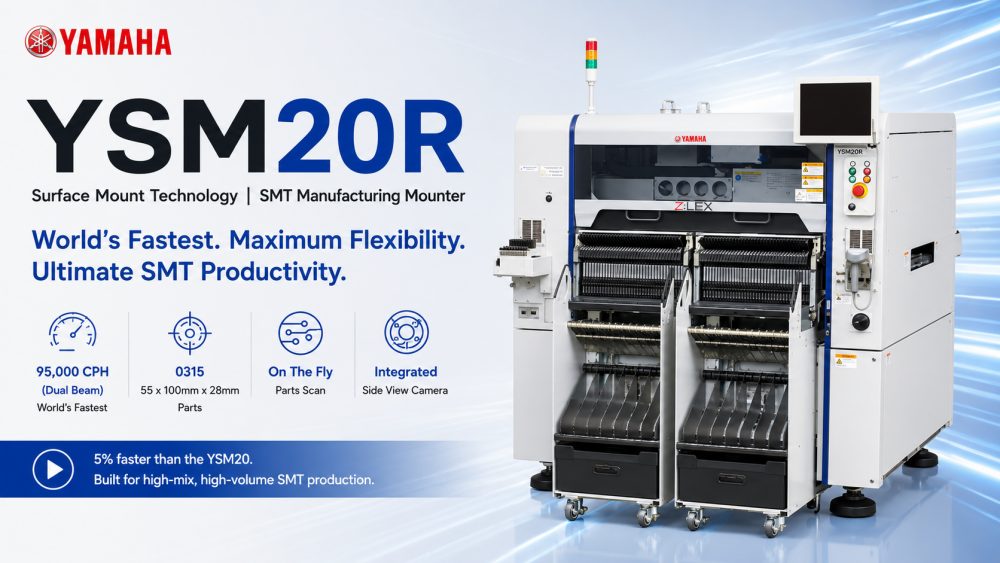

| Bộ đếm chip mô-đun YSM20R SMT
YSM20R là một máy gắp và đặt mô-đun SMT được thiết kế để sản xuất PCB số lượng lớn. Nó hỗ trợ các hoạt động làn đường đơn hoặc kép, bảng lớn và vị trí mật độ cao. Các đầu linh hoạt và camera trường rộng của nó xử lý hiệu quả nhiều thành phần khác nhau, từ 0201 nhỏ đến 0315 lớn, trong khi vẫn duy trì độ chính xác và ổn định cao. Thiết kế mô-đun cho phép bố trí dây chuyền sản xuất linh hoạt và tối đa hóa hiệu quả.
| Tính năng sản phẩm
Chùm tia kép & Vị trí tốc độ cao
Được trang bị thiết kế chùm tia kép, YSM20R cho phép vận hành đồng thời hai làn đường, cải thiện đáng kể lưu lượng. Đầu có độ chính xác cao lên tới 95.000 CPH, cân bằng tốc độ với độ chính xác.
Khả năng tương thích Thành phần rộng & PCB
Hỗ trợ kích thước PCB lớn: L810×W742 mm (làn đơn) và L810×W356 mm (làn kép), chứa tới 140 loại thành phần. Tầm nhìn quét rộng đảm bảo vị trí chính xác trên các bố cục PCB đa dạng.
Vận hành không ngừng & nạp tự động
Với Bộ nạp tự động nạp (ALF) và bộ sắp xếp khay (ATS) tùy chọn, YSM20R chạy liên tục mà không dừng lại khi thay băng hoặc khay, giảm thời gian ngừng hoạt động và giữ cho dây chuyền sản xuất đạt hiệu quả cao.
| Đặc điểm kỹ thuật
| Người mẫu | YSM20R - Z:LEX |
| Áp dụng PCB | Làn đường đơn L810 x W490 đến L50 x W50 Giai đoạn kép Lưu ý: Chỉ dành cho tùy chọn 2 tia trục X 1PCB băng tải: L810 x W490 đến L50 x W50 2PCB băng tải: L380 x W490 đến L50 x W50 |
| Khả năng lắp đặt | Trục X 2 tia: Đầu đa năng tốc độ cao (HM: High-speed Multi) x 2 95.000CPH (trong điều kiện tối ưu theo quy định của Yamaha Motor) |
| lắp chính xác | ±0,035mm (±0,025mm) Cpk≧1,0 (3σ) (trong điều kiện tối ưu do Yamaha Motor xác định khi sử dụng vật liệu đánh giá tiêu chuẩn) |
| Các thành phần áp dụng | Đầu đa tốc độ cao (HM) LƯU Ý : 0201 đến W55 x L100mm (Nhận dạng chỉ mục vượt quá W45mm), chiều cao 15mm trở xuống Lưu ý: Chiều cao thành phần từ 6,5 mm trở lên hoặc kích thước thành phần có chiều dài/chiều rộng 12 mm trở lên yêu cầu nhiều camera tùy chọn. Vui lòng liên hệ với chúng tôi để biết thông tin về việc lắp các bộ phận 0201. Đầu các thành phần có hình dạng kỳ lạ (FM: Flex Multi): 03015 đến W55 x L100mm (nhận dạng chỉ mục vượt quá W45mm), Chiều cao 28mm trở xuống |
| Số loại thành phần | Tấm cố định: 140 loại (chuyển đổi cho bộ nạp băng 8 mm) Trao đổi bộ chuyển tiếp: Tối đa 128 loại (chuyển đổi cho bộ cấp băng 8 mm) Khay cho 30 loại (Loại cố định: tối đa, khi được trang bị sats30) và 10 loại (Loại bộ chuyển: tối đa, khi được trang bị cATS10) |
| Cung cấp điện | AC 3 pha 200/208/220/240/380/400/416 V ±10 % 50/60Hz |
| Nguồn cung cấp không khí | Không khí khô sạch từ 0,45 MPa trở lên |
| Kích thước bên ngoài | Dài1,374 x R1,857 x H1,445mm |
| Cân nặng | Xấp xỉ. 2.050kg |
* Thông số kỹ thuật và hình thức có thể thay đổi mà không cần thông báo trước.
* Liên hệ I.C.T để biết thêm chi tiết.
| SMT Danh sách thiết bị đường dây
Σ-G5SⅡ thường được tích hợp vào dây chuyền sản xuất SMT hoàn chỉnh bao gồm máy in kem hàn, hệ thống kiểm tra SPI, lò nung lại, máy kiểm tra AOI và thiết bị xử lý PCB. I.C.T cung cấp giải pháp tích hợp dây chuyền đầy đủ bao gồm SMT, DIP, lớp phủ và các giải pháp tự động hóa nhà máy thông minh để giúp khách hàng xây dựng các hệ thống sản xuất điện tử hiệu quả và có thể mở rộng trên toàn thế giới.
I.C.T cung cấp nhiều giá đỡ Yamaha SMT bao gồm YSM10, YSM20, YSM40R, bao gồm các bảng PCB nhỏ cho đến các bảng lớn có mật độ cao. Tất cả các model đều có cấu hình mô-đun, vị trí nhanh, khả năng tương thích thành phần rộng và vận hành có độ chính xác cao, phù hợp với các yêu cầu đa dạng về dây chuyền sản xuất.
| Video thành công của khách hàng
Tại Kazakhstan, I.C.T đã chuyển giao thành công dây chuyền sản xuất SMT hoàn toàn tự động để sản xuất bộ nguồn. Các kỹ sư đã cung cấp dịch vụ lắp đặt và đào tạo tại chỗ, đảm bảo quá trình sản xuất diễn ra suôn sẻ. Dây chuyền này bao gồm một bộ tải SMT, máy in hoàn toàn tự động, lò chỉnh lại dòng, băng tải SMT và kiểm tra ngoại tuyến AOI.
Phản hồi của khách hàng: 'Tất cả các máy đều đến từ Trung Quốc I.C.T. Cảm ơn. Chất lượng và giá cả tốt. Cảm ơn Andy và Billy đã xây dựng dây chuyền này. Và đào tạo chúng tôi cách sử dụng những máy này. Cảm ơn các bạn rất nhiều.'
| Hỗ trợ dịch vụ & đào tạo
I.C.T cung cấp các giải pháp đào tạo và dịch vụ toàn diện. Các kỹ sư có thể thực hiện vận hành tại chỗ, hướng dẫn lắp đặt và đào tạo vận hành, giúp khách hàng tăng tốc nhanh chóng. Chương trình đào tạo bao gồm vận hành máy, tối ưu hóa dây chuyền sản xuất và quy trình bảo trì. Dù dành cho máy đơn lẻ hay thiết lập toàn bộ tại nhà máy, I.C.T đều cung cấp hỗ trợ kỹ thuật đáp ứng, toàn diện.
| Khen ngợi khách hàng
Khách hàng khen ngợi các kỹ sư I.C.T về tính chuyên nghiệp, sự kiên nhẫn và khả năng phản hồi. YSM20R và dòng sản phẩm đầy đủ được đánh giá cao nhờ chất lượng tuyệt vời, giao hàng nhanh chóng và đóng gói cẩn thận. Khách hàng cho biết quá trình vận hành suôn sẻ và đào tạo hiệu quả, giúp nhân viên vận hành hiệu quả ngay từ ngày đầu.
| Chứng nhận của chúng tôi
YSM20R và dây chuyền sản xuất I.C.T hoàn chỉnh có chứng nhận CE, RoHS và ISO9001, đáp ứng các tiêu chuẩn chất lượng quốc tế. I.C.T cũng nắm giữ các bằng sáng chế độc quyền, đảm bảo thiết bị cải tiến, ổn định và an toàn cho khách hàng toàn cầu.
| Giới thiệu về I.C.T và Nhà máy
I.C.T vận hành một hệ thống sản xuất và R&D hoàn chỉnh, với đội ngũ đông đảo và đang phát triển nhanh chóng, phục vụ hơn 1.700 khách hàng toàn cầu tại hơn 80 quốc gia. Kiểm soát chất lượng nghiêm ngặt đảm bảo tất cả SMT máy gắp và đặt đều đáp ứng các tiêu chuẩn về độ tin cậy và độ chính xác cao. I.C.T chuyên cung cấp các giải pháp SMT toàn bộ nhà máy linh hoạt và có thể mở rộng.
