YSM40R
I.C.T
| Số: | |
|---|---|
| Lắp ráp tốc độ cao hiệu quả PCB

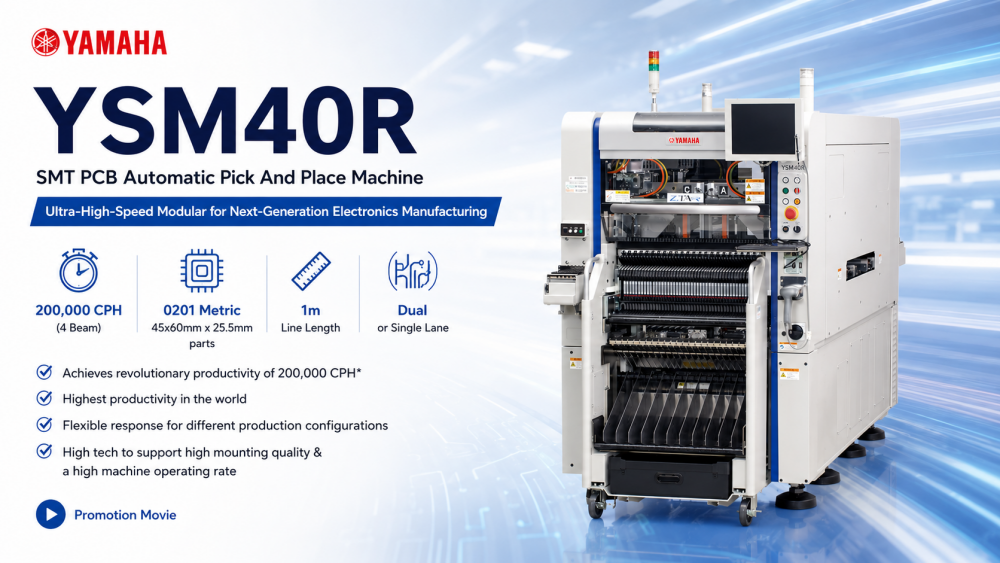

YSM40R là máy gắp và đặt hiệu suất cao của Yamaha SMT được thiết kế để lắp ráp nhanh chóng, chính xác trên dây chuyền sản xuất SMT hiện đại. Được thiết kế để xử lý các bảng làn đôi hoặc một làn, hệ thống này hỗ trợ các bộ phận từ chip 0201 siêu nhỏ đến các bộ phận lớn hơn. Với kích thước nhỏ gọn và hệ thống cấp liệu tiên tiến, YSM40R mang lại khả năng sản xuất không bị gián đoạn, độ chính xác vị trí cao và tính linh hoạt đặc biệt, khiến nó trở thành giải pháp lý tưởng cho các nhà sản xuất điện tử hướng tới hiệu quả và đầu ra chất lượng cao.
| Tính năng sản phẩm
1. Vị trí tốc độ cực cao

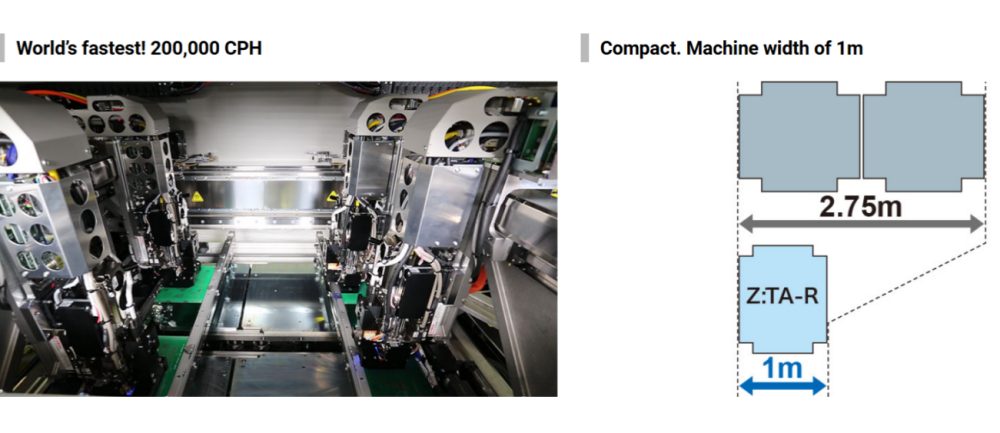

YSM40R đạt tới 200.000 CPH khi sử dụng cấu hình 4 chùm tia. Đầu quay tiên tiến của nó đảm bảo việc lấy và đặt thành phần nhanh chóng, giảm thời gian sản xuất trong khi vẫn duy trì độ chính xác cao. Tốc độ này lý tưởng cho hoạt động sản xuất điện tử khối lượng lớn và vận hành dây chuyền linh hoạt.
2. Xử lý thành phần linh hoạt
Hỗ trợ các thành phần từ chip hệ mét 0201 đến các đầu nối lớn hơn, YSM40R chứa được nhiều kích cỡ và loại thành phần. Máy cung cấp khả năng vận hành một làn hoặc hai làn, thích ứng với nhiều kích cỡ PCB và nhu cầu sản xuất khác nhau, đảm bảo sự thay đổi tối thiểu và hiệu quả cao.
3. Hệ thống cấp liệu cải tiến
Bộ nạp siêu tải cho phép cung cấp linh kiện liên tục với thời gian ngừng hoạt động tối thiểu. Kết hợp với các tùy chọn thiết bị cung cấp và cấp liệu theo mô-đun, người vận hành có thể nhanh chóng cấu hình lại các thiết lập cho các hình thức sản xuất khác nhau, tối đa hóa tính linh hoạt trong khi vẫn duy trì hoạt động trơn tru.
| Đặc điểm kỹ thuật
| Người mẫu | Thông số kỹ thuật 4 tia, 4 đầu . (YSM40R-4) | Thông số kỹ thuật 2 tia, 2 đầu. (YSM40R-2) |
| Áp dụng PCB | L700×W460mm đến L50×W50mm | |
| Tốc độ | 200.000CPH (Khi sử dụng đầu RS) | 58.000CPH (Khi sử dụng đầu MU) |
| Các thành phần áp dụng | 0201* đến □6,5mm (Chiều cao 2,0mm trở xuống) *tùy chọn 03015 đến 45×60m (Cao từ 15mm trở xuống) | 0402 đến 45×100mm (Chiều cao 15mm trở xuống) 0603 đến 45×100mm (Chiều cao 25,5mm trở xuống) |
| lắp chính xác | +/-35μm (25μm) Cpk ≧1.0 (3σ) | +/-40μm (30μm) Cpk ≧1.0 (3σ) |
| Số loại thành phần * Chuyển đổi băng rộng 8 mm | Tối đa. 80 máy cấp liệu có đầu RS Tối đa. 88 máng ăn có đầu MU Tối đa. 84 máy cấp liệu có đầu RS x 2 + MU x 2 | 92 máy cấp liệu có đầu MU hoặc FL |
| Cung cấp điện | AC 3 pha 200/208/220/240/380/400/416V +/-10% | |
| Nguồn cung cấp không khí | 0,45MPa trở lên, ở trạng thái sạch, khô | |
| Kích thước bên ngoài | L1.000×W2.100×H1.550mm | |
| Cân nặng | Xấp xỉ. 2.100 kg | |
* Thông số kỹ thuật và hình thức có thể thay đổi mà không cần thông báo trước.
| SMT Danh sách thiết bị đường dây
Σ-G5SⅡ thường được tích hợp vào dây chuyền sản xuất SMT hoàn chỉnh bao gồm máy in kem hàn, hệ thống kiểm tra SPI, lò nung lại, máy kiểm tra AOI và thiết bị xử lý PCB. I.C.T cung cấp giải pháp tích hợp dây chuyền đầy đủ bao gồm SMT, DIP, lớp phủ và các giải pháp tự động hóa nhà máy thông minh để giúp khách hàng xây dựng các hệ thống sản xuất điện tử hiệu quả và có thể mở rộng trên toàn thế giới.
I.C.T cũng cung cấp nhiều loại máy gắp và đặt của Yamaha SMT bao gồm các mẫu Σ-F8S và Σ-G5SⅡ. Các hệ thống này cung cấp tốc độ, cấu hình đầu và tùy chọn xử lý linh kiện khác nhau, cho phép các nhà sản xuất thiết bị điện tử lựa chọn giải pháp lý tưởng cho sản xuất khối lượng nhỏ, trung bình hoặc lớn. Tất cả các máy đều tích hợp liền mạch với dây chuyền SMT đầy đủ, đảm bảo chất lượng và hiệu quả sản xuất nhất quán trên tất cả các kiểu máy.
