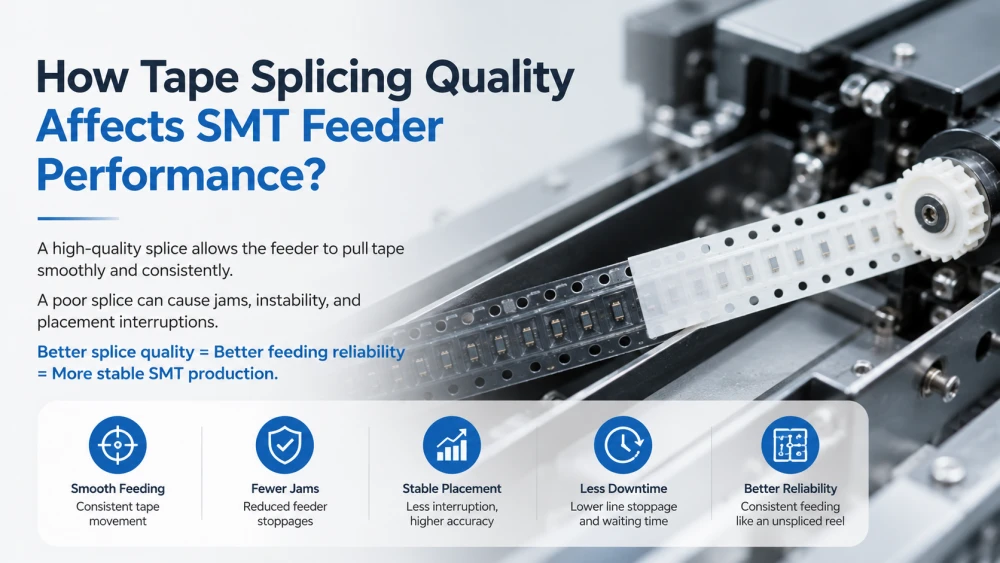

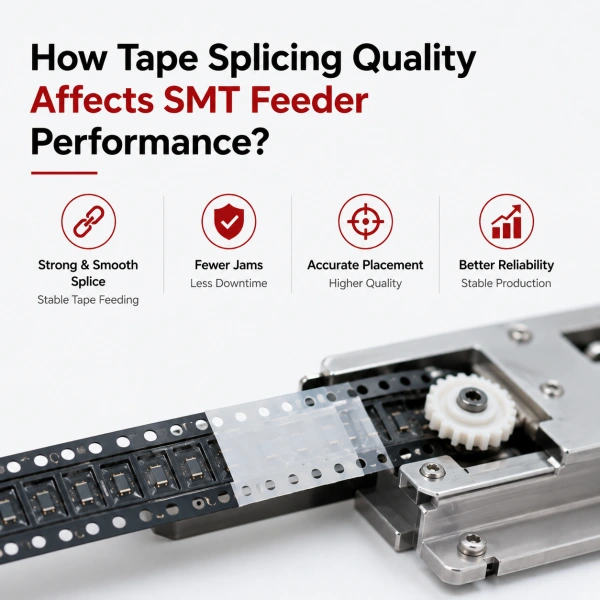

Chất lượng nối băng có ảnh hưởng trực tiếp đến hiệu suất của bộ nạp SMT vì bộ nạp phải kéo băng được kết nối một cách trơn tru, nhất quán và không bị gián đoạn. Nếu mối nối bị lệch, quá dày, quá yếu hoặc bị nhiễm bẩn, thì bộ cấp liệu có thể bị kẹt, mất ổn định hoặc gây gián đoạn vị trí. Trong nhiều dòng SMT, vấn đề thực sự không chỉ đơn giản là hết cuộn phim. Vấn đề sâu xa hơn là liệu mối nối có thể đi qua bộ cấp liệu một cách sạch sẽ và tiếp tục cung cấp các bộ phận có độ tin cậy tương tự như một cuộn không nối hay không.
Hiểu cách mối nối băng ảnh hưởng đến hiệu suất của bộ cấp liệu giúp các nhà máy giảm thời gian ngừng hoạt động tiềm ẩn, ngăn ngừa cảnh báo định kỳ về bộ cấp liệu và cải thiện độ ổn định tổng thể của dây chuyền. Mối nối yếu hoặc không nhất quán có thể không bị hỏng ngay lập tức tại trạm nối, nhưng nó vẫn có thể tạo ra sự cố ở mối nối nối bộ cấp nguồn SMT sau này khi băng bắt đầu di chuyển qua đường dẫn cấp liệu.
Bài viết này giải thích tại sao chất lượng mối nối lại quan trọng, những lỗi mối nối nào thường ảnh hưởng nhất đến bộ cấp dây, cách chẩn đoán các vấn đề về việc cấp dây và cách cải thiện độ tin cậy cấp băng thành phần trong sản xuất thực tế.
Mục lục
Bộ nạp SMT được thiết kế để nâng cao băng mang theo các bước nhỏ, được kiểm soát để máy định vị có thể chọn các thành phần ở đúng vị trí. Điều đó có nghĩa là bộ nạp mong muốn băng luôn phẳng, được dẫn hướng đều và ổn định về mặt cơ học. Bất kỳ thay đổi nào về độ dày băng, hình dạng cạnh, căn chỉnh hoặc tình trạng bề mặt đều có thể ảnh hưởng đến cách bộ nạp di chuyển vật liệu.
Khi mối nối được thực hiện tốt, bộ cấp liệu sẽ hầu như không nhận thấy sự chuyển đổi giữa các cuộn. Khi mối nối kém, bộ cấp liệu có thể đột nhiên gặp thêm lực cản, mất độ chính xác của bước hoặc dừng hoàn toàn. Đây là lý do tại sao chất lượng mối nối không phải là một chi tiết nhỏ. Nó là một phần của điều kiện hoạt động của trung chuyển.
Bộ nạp di chuyển băng qua một đường cơ học hẹp. Nếu khớp quá dày hoặc không đều, băng có thể không di chuyển với lực cản tương tự như phần còn lại của cuộn. Nếu khớp bị lệch, băng có thể dịch chuyển sang một bên hoặc vướng vào bên trong thanh dẫn hướng.
Độ ổn định của bộ nạp phụ thuộc vào khả năng dự đoán. Hình dạng băng và hình học mối nối càng nhất quán thì chuyển động của bộ cấp liệu sẽ càng ổn định. Trong thực tế, điều đó có nghĩa là một mối nối tốt sẽ giúp bảo vệ tính liên tục của cả nguồn cung cấp linh kiện và vị trí.
Bộ cấp liệu không hoạt động độc lập. Nó hỗ trợ máy gắp và đặt bằng cách đưa từng bộ phận vào đúng vị trí để lấy hàng. Nếu băng được nâng lên không đều do mối nối không tốt, đầu định vị có thể chọn nhầm túi hoặc bỏ sót toàn bộ thành phần.
Đó là lý do tại sao chất lượng mối nối không chỉ ảnh hưởng đến bộ cấp liệu. Nó cũng ảnh hưởng đến máy xuôi dòng. Mối nối đáng tin cậy hỗ trợ trình bày thành phần ổn định, giúp hệ thống định vị giữ được nhịp điệu chu kỳ.
Một số lỗi mối nối có thể gây kẹt ngay lập tức. Những người khác tạo ra các vấn đề chậm, lặp đi lặp lại mà lúc đầu khó nhận thấy hơn. Bộ nạp có thể vẫn chạy nhưng có nhiều cảnh báo hơn, do dự nhiều hơn hoặc người vận hành chú ý hơn.
Những gián đoạn tiềm ẩn này thường tốn kém hơn so với các điểm dừng rõ ràng vì chúng tích lũy qua nhiều cuộn phim và nhiều ca. Một nhà máy có thể mất thời gian đáng kể nếu cùng một vấn đề mối nối nhỏ lặp lại suốt cả tuần.

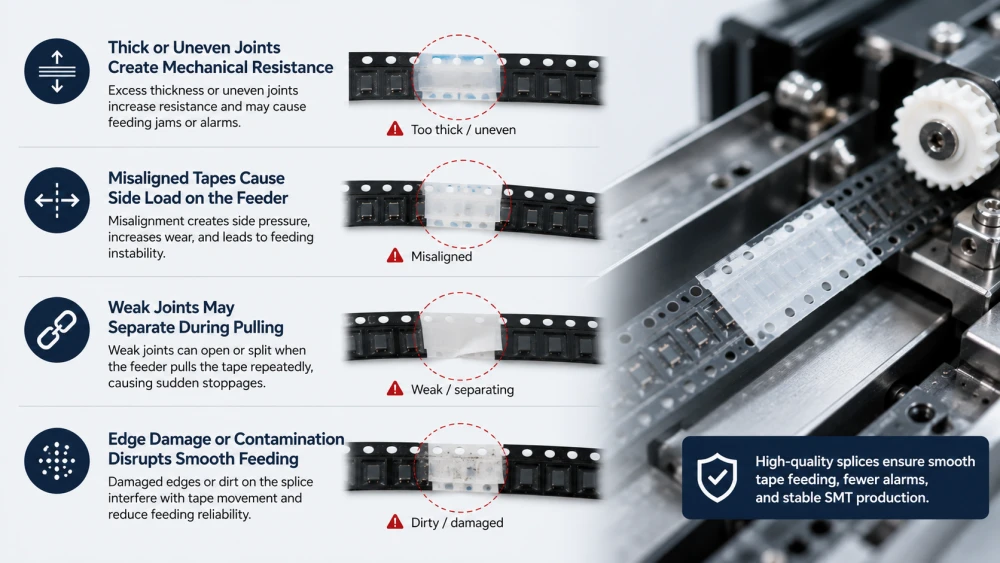

Có một số cách mà mối nối có thể ảnh hưởng đến hoạt động của bộ nạp. Phổ biến nhất là sự thay đổi độ dày, độ lệch, độ bền khớp yếu, hư hỏng cạnh và nhiễm bẩn. Mỗi cái đều ảnh hưởng đến đường dẫn băng một cách khác nhau, nhưng tất cả chúng đều làm giảm độ tin cậy của việc cấp dây.
Trước khi thay đổi bộ cấp liệu hoặc đổ lỗi cho máy định vị, cần kiểm tra xem bản thân mối nối có gây ra sự cố hay không. Nhiều điểm dừng đường dây bắt đầu ở mối nối băng chứ không phải bên trong bộ cấp liệu.
Mối nối quá dày có thể không đi qua đường dẫn một cách trơn tru. Ngay cả khi độ dày tăng lên một chút cũng có thể tạo ra lực cản nếu dung sai của bộ nạp quá chặt hoặc đường dẫn băng hẹp.
Các mối nối không đều cũng là một vấn đề vì băng có thể hơi nhấc lên khi nó di chuyển về phía trước. Điều đó có thể gây ra hiện tượng tạm dừng ngắn, báo động hoặc nguồn cấp dữ liệu sai nhỏ chỉ hiển thị trong khi hoạt động.
Nếu băng cũ và mới không được căn chỉnh trên cùng một đường tâm, bộ cấp liệu có thể nhận được áp lực bên khi mối nối đi qua. Tải trọng bên này có thể làm tăng độ mài mòn, tạo ra sự chuyển động không đều hoặc gây ra sự mất ổn định khi cấp liệu.
Sai lệch là một trong những vấn đề dễ ngăn ngừa nhất và là một trong những vấn đề tai hại nhất khi nó bị bỏ qua. Mối nối có thể trông có vẻ chấp nhận được trên bàn làm việc nhưng vẫn hoạt động kém trong bộ phận nạp.
Một số khớp giữ được trong quá trình kiểm tra thủ công nhưng bị hỏng khi bộ nạp bắt đầu kéo băng liên tục. Khớp yếu có thể mở, nâng hoặc tách ra trong khi di chuyển, gây ra tình trạng dừng đột ngột.
Khi điều này xảy ra, sự cố thường được ghi nhận là lỗi bộ cấp nguồn, nhưng nguyên nhân cốt lõi thực sự là do độ bền của mối nối. Đây là lý do tại sao các nhà máy nên coi chất lượng mối nối là một phần của độ tin cậy của máy cấp liệu chứ không chỉ là nhiệm vụ chuẩn bị vật liệu.
Để được giải thích rộng hơn về máy và quy trình nối, hãy xem hướng dẫn này về thông tin cơ bản về vận hành nối cuộn SMT.
SMT Các vấn đề về mối nối bộ phận cấp liệu thường xuất hiện khi hình dạng, độ bền hoặc hướng của mối nối không tương thích với thiết kế bộ cấp nguồn. Bộ nạp có thể phản ứng với lực cản, bỏ qua, kẹt hoặc chuyển động băng không đều.
Mặc dù các triệu chứng có thể trông giống nhau nhưng nguyên nhân có thể khá khác nhau. Đó là lý do tại sao việc xử lý sự cố nên bắt đầu từ chính mối nối, sau đó chuyển đến bộ cấp liệu và đường dẫn vật liệu.
Kẹt tại điểm nối thường có nghĩa là mối nối quá cồng kềnh, quá không đồng đều hoặc quá cứng đối với đường dẫn liệu. Nó cũng có thể xảy ra khi mối nối vượt quá chiều rộng băng mong muốn hoặc vật liệu nối không được áp dụng đúng cách.
Trong tình huống này, băng có thể dừng ngay sau khi vào bộ nạp hoặc có thể chỉ di chuyển một đoạn đường trước khi cảnh báo xuất hiện. Sự kẹt lặp đi lặp lại tại cùng một điểm là một dấu hiệu rõ ràng cho thấy hình dạng mối nối cần được chú ý.
Đôi khi bộ nạp không dừng hoàn toàn. Thay vào đó, nó tiến lên không đều hoặc mất đi một bước gần mối nối. Điều này có thể khó phát hiện hơn vì đường dây có thể tiếp tục chạy trong một thời gian ngắn.
Cho ăn không liên tục rất nguy hiểm vì nó có thể tạo ra lỗi về vị trí mà không có tình trạng báo động rõ ràng. Nếu mối nối không tiến tới với độ mịn như băng nền thì bộ nạp có thể không đưa túi linh kiện vào đúng vị trí.
Lúc đầu, khớp nối có thể đi qua bộ cấp liệu và bị hỏng sau đó sau khi bị kéo nhiều lần. Đây thường là dấu hiệu cho thấy mối nối yếu, độ chồng lên nhau không đủ hoặc vật liệu nối không tương thích với băng mang.
Việc tách muộn đặc biệt khó quản lý vì mối nối ban đầu có vẻ chấp nhận được. Do đó, các nhà máy nên kiểm tra độ ổn định của mối nối khi chuyển động thực tế của thiết bị cấp liệu thay vì chỉ kiểm tra bằng mắt.

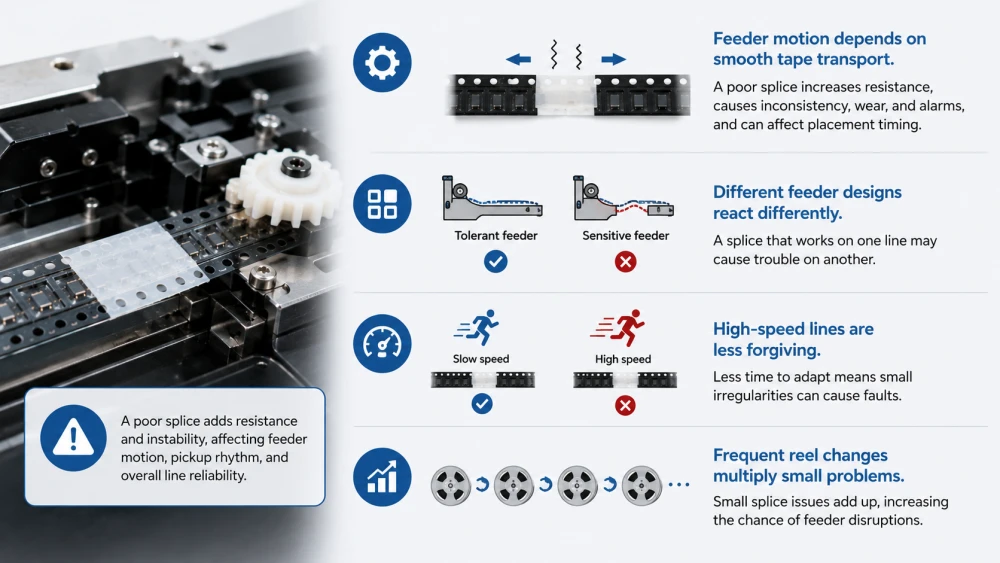

Hiệu suất của bộ nạp thay đổi sau khi mối nối kém do chuyển động của bộ nạp phụ thuộc vào việc vận chuyển băng trơn tru. Nếu mối nối tăng thêm lực cản hoặc mất ổn định, bộ nạp có thể cần thêm lực để di chuyển băng. Lực bổ sung đó có thể tạo ra tình trạng không nhất quán, hao mòn hoặc báo động.
Khi đường dẫn băng trở nên không ổn định, bộ nạp cũng có thể ảnh hưởng đến nhịp thu của máy định vị. Nói cách khác, vấn đề về mối nối có thể lan rộng từ việc xử lý vật liệu sang việc định giờ máy.
Không phải mọi người cho ăn đều phản ứng theo cùng một cách. Một số bộ cấp liệu có thể chịu được sự thay đổi nhỏ, trong khi những bộ cấp liệu khác nhạy cảm hơn với hình dạng khớp hoặc độ cứng của băng. Đây là lý do tại sao một mối nối hoạt động trên một dây chuyền máy này có thể gây rắc rối trên một dây chuyền máy khác.
Các nhà máy không nên cho rằng mối nối băng được chấp nhận rộng rãi chỉ vì nó đã vượt qua một cuộc kiểm tra. Mô hình bộ nạp thực tế và đường dẫn băng rất quan trọng.
Ở tốc độ dây chuyền cao hơn, bộ cấp giấy có ít thời gian hơn để thích ứng với những bất thường của băng. Một mối nối không được chú ý trong quá trình xử lý chậm hơn có thể gây ra lỗi trên đường truyền tốc độ cao.
Đây là lý do khiến các nhà máy sản xuất số lượng lớn thường chuyển sang các phương pháp nối có kiểm soát hơn. Mối nối ổn định trở nên quan trọng hơn khi tốc độ sản xuất tăng lên.
Ngay cả một sự cố mối nối nhỏ cũng trở nên nghiêm trọng hơn khi nó xảy ra nhiều lần trong ngày. Nếu một dây chuyền thay đổi cuộn liên tục thì tổng số cơ hội làm gián đoạn dây dẫn sẽ tăng lên.
Đó là lý do tại sao việc cải thiện chất lượng mối nối có thể có tác động lớn hơn nhiều so với kích thước của nó. Các lợi ích gộp lại trên mỗi cuộn phim thay đổi.
Một quy trình chẩn đoán tốt bắt đầu bằng cách tách các vấn đề về mối nối khỏi các vấn đề về đường dây. Các triệu chứng giống nhau có thể xuất hiện trong cả hai trường hợp, vì vậy nhiệm vụ đầu tiên là xác định xem sự cố xảy ra sau mối nối hay vẫn tồn tại ở bộ cấp liệu.
Khi khắc phục sự cố, mục tiêu là nhanh chóng tìm ra nguyên nhân gốc rễ mà không thay thế các bộ phận không cần thiết hoặc làm ảnh hưởng đến quá trình sản xuất ổn định hơn mức cần thiết.
Nếu bộ cấp nguồn hoạt động tốt cho đến khi mối nối đi vào đường dẫn thì mối nối là nơi đầu tiên cần kiểm tra. Tìm kiếm sự thay đổi độ dày, hiện tượng nâng cạnh, sai lệch hoặc hư hỏng nhìn thấy được.
Nếu bộ nạp cũng bị kẹt do băng chưa được ghép nối là tốt thì có thể chính bộ nạp đã góp phần gây ra sự cố. Đó là lý do tại sao việc so sánh có kiểm soát lại rất hữu ích.
Trước khi đổ lỗi cho bộ nạp, hãy kiểm tra cẩn thận cả hai đầu băng. Đảm bảo băng được cắt sạch sẽ, căn chỉnh chính xác và được nối bằng vật liệu phù hợp. Kiểm tra xem các cạnh của băng có thẳng không và độ chồng lên nhau có đồng đều hay không.
Đồng thời xác minh xem vị trí hốc linh kiện có còn chính xác sau khi nối hay không. Băng có thể trông an toàn nhưng vẫn hiển thị sai hình dạng nguồn cấp dữ liệu.
Nếu có thể, hãy kiểm tra cùng một loại băng và mối nối trên một bộ nạp khác cùng loại. Nếu sự cố biến mất thì bộ nạp ban đầu có thể có vấn đề về tình trạng. Nếu sự cố vẫn xảy ra với mối nối thì có thể nguyên nhân là do mối nối đó.
Sự so sánh này là một trong những cách đơn giản nhất để phân biệt sự cố mối nối bộ cấp nguồn SMT với vấn đề bảo trì bộ cấp nguồn.
Để có cái nhìn liên quan về tác động của thời gian ngừng hoạt động, hãy xem bài viết này về cách nối hỗ trợ thời gian hoạt động liên tục của đường dây.

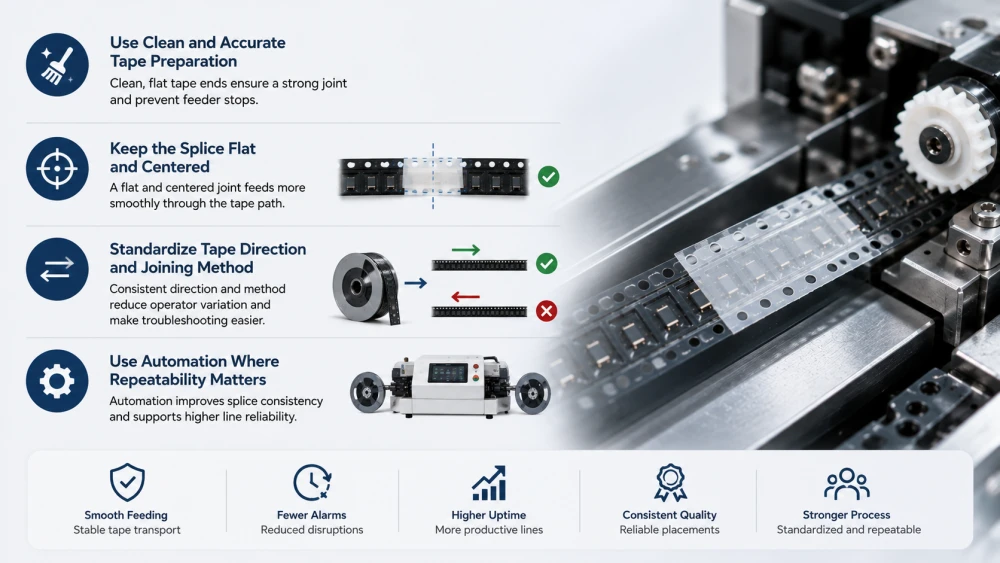

Việc cải thiện độ tin cậy của việc nạp băng thành phần đòi hỏi nhiều hơn việc sử dụng một bộ nạp băng tốt hơn. Quá trình nối, thiết lập máy, phương pháp vận hành và quy trình bảo trì đều quan trọng.
Kết quả mạnh mẽ nhất thường đến từ việc tiêu chuẩn hóa toàn bộ quá trình chuyển đổi cuộn phim thay vì cố gắng khắc phục từng triệu chứng một.
Các đầu băng phải sạch, phẳng và không có mảnh vụn trước khi nối. Bụi, cặn keo hoặc cạnh bị hư hỏng đều có thể làm mối nối yếu đi hoặc thay đổi độ dày của nó.
Người vận hành nên chuẩn bị băng cẩn thận thay vì vội vã hoàn thành mối nối. Thêm một vài giây ở giai đoạn chuẩn bị có thể ngăn chặn việc dừng nạp sau này.
Mối nối phải càng phẳng càng tốt và phải thẳng hàng với đường tâm của bộ cấp liệu. Mối nối phẳng và chính giữa đi qua đường dẫn dễ dự đoán hơn so với mối nối nhô lên hoặc lệch.
Trong thực tế, điều này có nghĩa là phải chú ý đến cả khớp thị giác và đường cơ học mà nó phải đi qua. Một mối nối đẹp thôi là chưa đủ nếu nó không ăn khớp trơn tru.
Hướng băng sai và phương pháp nối không nhất quán là những nguyên nhân phổ biến gây mất ổn định đường dây. Nhà máy phải xác định một phương pháp kiểm tra hướng đã được phê duyệt và một phương pháp nối đã được phê duyệt cho từng loại băng hoặc dòng máy.
Điều này làm giảm sự thay đổi của người vận hành và giúp khắc phục sự cố dễ dàng hơn khi xảy ra sự cố. Nếu quy trình nhất quán thì kiểu lỗi sẽ trở nên dễ xác định hơn.
Đối với các nhà máy thường xuyên thay đổi cuộn hoặc có mục tiêu nghiêm ngặt về thời gian hoạt động, tự động hóa có thể cải thiện khả năng lặp lại. Máy nối tự động giúp kiểm soát việc định vị băng và hình thành mối nối một cách nhất quán hơn so với việc xử lý thủ công.
Khi chọn thiết bị, một số nhóm đánh giá hệ thống nối băng thông minh SMT như một phần của kế hoạch độ tin cậy sản xuất rộng hơn.
Ngay cả một mối nối hoàn hảo cũng có thể bị hỏng nếu đường cấp liệu bị bẩn, mòn hoặc điều chỉnh sai. Do đó, bảo trì trung chuyển là một phần của bức tranh về độ tin cậy tương tự.
Máy cấp liệu càng sạch và ổn định thì khả năng chịu biến động sản xuất thông thường càng cao. Điều đó làm cho toàn bộ dây chuyền dễ quản lý hơn.
Bụi, chất kết dính và bề mặt dẫn hướng bị mòn có thể làm cho các vấn đề liên quan đến mối nối trở nên tồi tệ hơn. Bộ cấp liệu có cặn hoặc hư hỏng có thể biến mối nối đường ranh giới thành điểm kẹt.
Việc vệ sinh và kiểm tra thường xuyên giúp giữ cho đường đi của băng có thể dự đoán được. Điều này đặc biệt quan trọng trên các dây chuyền chạy ca dài hoặc khối lượng linh kiện cao.
Nếu cùng một bộ cấp nguồn tiếp tục hiển thị các vấn đề liên quan đến mối nối trong khi các bộ cấp nguồn khác thì không, thì cần phải điều tra tình trạng của bộ cấp nguồn. Sự cố có thể nằm ở bên trong đường dẫn băng chứ không phải ở phương pháp nối.
Việc ghi lại bộ nạp nào bị lỗi, khi nào nó bị lỗi và loại băng nào giúp phân biệt giữa các vấn đề về quy trình và độ hao mòn của thiết bị.
Chạy một mối nối tốt qua bộ cấp nguồn có thể nhanh chóng cho biết liệu bộ cấp nguồn có hoạt động bình thường hay không. Nếu băng tốt vẫn bị kẹt thì bộ nạp có thể cần được chú ý.
Thử nghiệm đơn giản này ngăn chặn những thay đổi không cần thiết trong quá trình nối khi bộ cấp nguồn thực sự là bộ phận cần chỉnh sửa.

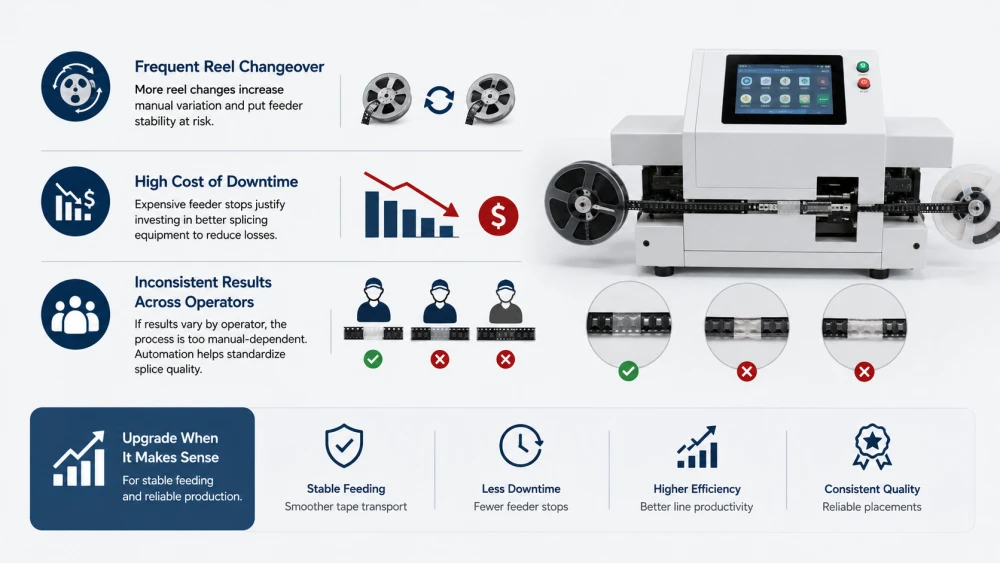

Một số nhà máy có thể giải quyết các vấn đề về mối nối bằng cách đào tạo tốt hơn hoặc hướng dẫn công việc rõ ràng hơn. Những người khác cần một giải pháp nối tiên tiến hơn vì độ biến thiên thủ công quá cao hoặc đường dây quá nhạy cảm với các lỗi chuyển đổi.
Thời điểm thích hợp để nâng cấp là khi các vấn đề tương tự tiếp tục quay trở lại ngay cả khi những vấn đề cơ bản đã được khắc phục.
Nếu cùng một nhà máy liên tục thay đổi cuộn trong mỗi ca, việc thay đổi thủ công sẽ trở nên khó kiểm soát hơn. Có thể cần một quy trình nhất quán hơn để bảo vệ sự ổn định của tuyến trung chuyển.
Khi các điểm dừng cấp liệu đắt tiền thì chi phí của thiết bị nối tốt hơn sẽ dễ dàng được điều chỉnh hơn. Mục đích là giảm tổn thất lặp lại, không chỉ giúp trạm nối thuận tiện hơn.
Nếu chất lượng mối nối thay đổi từ người này sang người khác thì quy trình này phụ thuộc quá nhiều vào kỹ năng thủ công. Tự động hóa có thể giúp bình thường hóa kết quả và giảm sự biến đổi liên quan đến bộ nạp.
Đối với bối cảnh lựa chọn, bài viết cách chọn máy nối SMT phù hợp là tài liệu tham khảo hữu ích để các nhóm sản xuất so sánh các phương án.
Chất lượng mối nối băng có ảnh hưởng trực tiếp đến hiệu suất của bộ nạp SMT vì bộ nạp phụ thuộc vào chuyển động của băng trơn tru, phẳng và ổn định. Mối nối quá dày, yếu, lệch hoặc bị nhiễm bẩn có thể gây ra kẹt, mất bước hoặc dẫn hướng không ổn định. Trong trường hợp nghiêm trọng, nó có thể dừng bộ nạp và làm gián đoạn quá trình đặt.
Để cải thiện độ tin cậy, các nhà máy nên chuẩn hóa việc chuẩn bị băng, xác nhận hướng băng, giữ mối nối phẳng và chính giữa, kiểm tra tình trạng bộ cấp liệu và kiểm tra mối nối trong điều kiện sản xuất thực tế. Khi quy trình vẫn không nhất quán, thiết bị nối tự động có thể cải thiện khả năng lặp lại và giảm sự biến động của người vận hành.
Mục tiêu thực sự không chỉ là kết nối hai cuộn phim. Mục tiêu thực sự là duy trì độ tin cậy của việc cấp băng thành phần trên toàn bộ dây chuyền để bộ nạp, máy định vị và lịch trình sản xuất đều có thể ổn định. Để biết bối cảnh chuyển đổi vật liệu rộng hơn, hãy xem hướng dẫn chuyển đổi vật liệu và máy nối SMT.
Việc nối băng ảnh hưởng đến hiệu suất của bộ nạp bằng cách thay đổi mức độ mượt mà của băng mang di chuyển qua đường dẫn của bộ nạp. Nếu mối nối bị lệch, quá dày, yếu hoặc bẩn, nó có thể tạo ra lực cản, kẹt hoặc nạp không ổn định. Một mối nối tốt sẽ di chuyển qua bộ nạp với sự khác biệt tối thiểu so với phần còn lại của băng.
Sự cố mối nối bộ cấp nguồn SMT thường do sai lệch, cường độ nối yếu, độ dày mối nối quá mức, hư hỏng băng hoặc nhiễm bẩn trên bề mặt băng. Tình trạng bộ nạp cũng có thể làm cho vấn đề trở nên tồi tệ hơn. Phương pháp khắc phục sự cố tốt nhất là kiểm tra mối nối, kiểm tra mối nối tương tự trong một bộ cấp nguồn khác và so sánh kết quả với một loại băng đã biết.
Mối nối có thể ăn khớp bình thường lúc đầu và bị hỏng sau đó nếu mối nối yếu hoặc chỉ hơi dày so với đường dẫn. Băng có thể giữ lại trong vài lần di chuyển đầu tiên và sau đó tách ra hoặc kẹt khi kéo nhiều lần. Đây là lý do tại sao việc xác nhận mối nối phải bao gồm chuyển động thực tế của bộ cấp nguồn chứ không chỉ kiểm tra trực quan tại trạm nối.
Độ tin cậy cấp băng thành phần được cải thiện khi mối nối sạch, phẳng, chính giữa và được chế tạo bằng phương pháp nhất quán. Các nhà máy cũng nên kiểm tra hướng băng, bảo trì bộ cấp liệu, tiêu chuẩn hóa hướng dẫn công việc của người vận hành và kiểm tra mối nối thông qua bộ cấp liệu thực tế. Tự động hóa có thể giúp ích khi mức độ biến động thủ công vẫn còn quá cao.
Bạn nên cân nhắc sử dụng thiết bị nối tự động khi việc thay trục cuộn diễn ra thường xuyên, việc dừng liên quan đến bộ cấp dây gây tốn kém hoặc chất lượng mối nối thay đổi quá nhiều giữa các nhà khai thác. Thiết bị tự động cải thiện khả năng lặp lại và có thể giúp giảm thời gian ngừng hoạt động tiềm ẩn do mối nối kém. Nó đặc biệt hữu ích trong sản xuất khối lượng lớn hoặc nhiều ca SMT.
