Tiếng Việt Số Duyệt:0 CỦA:Vinci Zhang đăng: 2026-08-19 Nguồn:Site
Máy nối SMT được sử dụng để kết nối phần cuối của một băng thành phần với phần đầu của cuộn khác, do đó dòng SMT có thể tiếp tục chạy mà ít bị gián đoạn hơn. Nói một cách đơn giản, nó giúp người vận hành thay thế các cuộn linh kiện nhanh hơn mà không tạo ra các điểm dừng lâu ở bộ cấp liệu hoặc giai đoạn gắp và đặt.
Đối với các nhà máy xử lý các thay đổi cuộn thường xuyên, việc hiểu cách hoạt động của máy nối SMT là rất quan trọng vì việc thay đổi vật liệu ảnh hưởng trực tiếp đến hiệu suất dây chuyền, độ ổn định của bộ cấp liệu và sản lượng sản xuất. Một quy trình nối tốt giúp các bộ phận di chuyển trơn tru từ cuộn đến máy cấp liệu đến máy định vị.
Bài viết này giải thích máy nối SMT là gì, quy trình nối băng tự động hoạt động như thế nào và tại sao máy nối cuộn linh kiện đang trở thành một phần quan trọng trong sản xuất SMT hiện đại.
Máy nối SMT là một thiết bị được thiết kế để nối hai băng mang với nhau trong quá trình thay thế cuộn linh kiện. Thay vì dừng dây chuyền, loại bỏ một cuộn trống và chuẩn bị cuộn tiếp theo theo cách thủ công, người vận hành có thể sử dụng máy nối để kết nối cuộn mới với đường dẫn băng hiện có.
Mục đích không chỉ là để kết nối băng. Mục đích thực sự là giảm thời gian ngừng hoạt động, cải thiện độ chính xác khi chuyển đổi và giữ cho dây chuyền sản xuất luôn được cung cấp các bộ phận.
Trong quá trình sản xuất SMT, các linh kiện điện tử thường được cung cấp dưới dạng bao bì băng và cuộn. Băng mang giữ các bộ phận trong túi và băng che bảo vệ chúng trước khi chúng được máy định vị chọn ra.
Trong quá trình sản xuất, bộ nạp sẽ kéo băng về phía trước. Khi một cuộn gần hết, cuộn tiếp theo phải được kết nối chính xác. Máy nối SMT giúp nối hai băng để quá trình nạp có thể tiếp tục mà không bị gián đoạn ở mức tối thiểu.
Nếu không có quy trình nối đáng tin cậy, mỗi lần thay trục quay có thể trở thành một điểm dừng sản xuất nhỏ. Trên đường SMT bận, những điểm dừng nhỏ đó sẽ tăng lên nhanh chóng. Nếu người vận hành cần thay nhiều cuộn trong một ca, việc kiểm soát chuyển đổi kém có thể làm giảm hiệu suất đầu ra của toàn bộ dây chuyền.
Máy nối SMT đặc biệt hữu ích khi nhà máy cần:
Thời gian thay thế cuộn ngắn hơn
Hoạt động trung chuyển ổn định hơn
Ít công việc thủ công phụ thuộc vào người vận hành hơn
Kiểm soát chuyển đổi vật liệu tốt hơn
Nguy cơ sai lệch băng thấp hơn

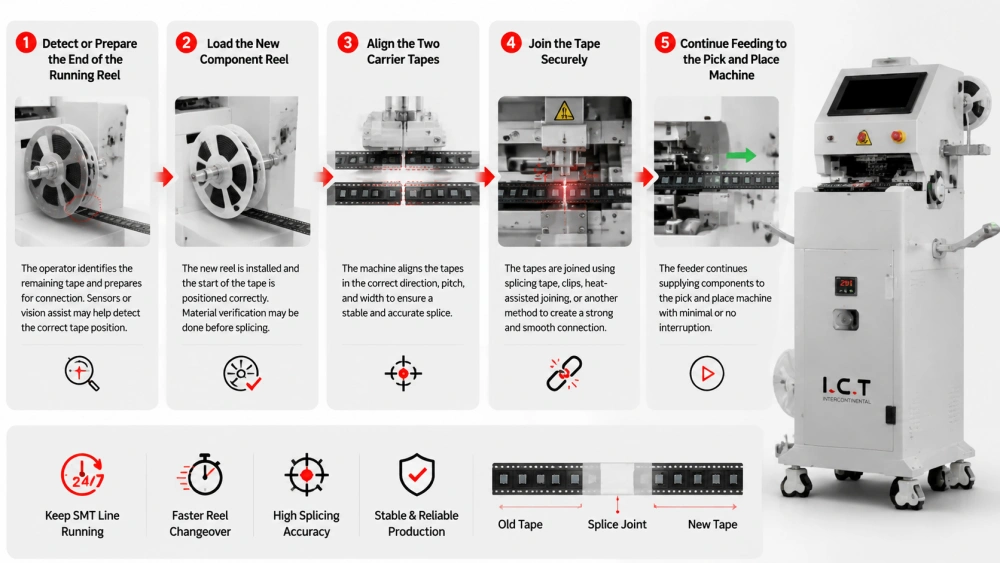

Nguyên tắc làm việc cơ bản là đơn giản. Máy chuẩn bị, căn chỉnh và nối hai băng thành phần để bộ nạp có thể tiếp tục kéo vật liệu mà không bị gián đoạn lâu.
Mặc dù thiết kế máy khác nhau nhưng hầu hết các mẫu máy tự động hoặc bán tự động đều tuân theo logic vận hành tương tự.
Quá trình bắt đầu khi cuộn thành phần hiện tại gần hết. Người vận hành xác định băng còn lại và chuẩn bị kết nối. Trong các hệ thống tiên tiến hơn, cảm biến hoặc hỗ trợ thị giác có thể giúp phát hiện vị trí băng chính xác.
Bước này quan trọng vì điểm nối phải sạch và chính xác. Nếu đầu băng bị hỏng, không đều hoặc đặt không đúng vị trí thì khớp cuối cùng có thể ảnh hưởng đến chuyển động của bộ nạp.
Tiếp theo, người vận hành chuẩn bị cuộn mới. Phần đầu của băng mới phải được định vị chính xác để có thể nối nó với phần cuối của băng cũ.
Trong hệ thống chuyển đổi vật liệu được kiểm soát, giai đoạn này cũng có thể bao gồm việc xác minh vật liệu. Ví dụ: người vận hành có thể kiểm tra số bộ phận, mã vạch cuộn, thông tin lô hoặc chỉ định bộ cấp liệu trước khi hoàn thành mối nối.
Căn chỉnh chính xác là một trong những phần quan trọng nhất của quá trình nối băng keo tự động . Hai băng phải khớp nhau về hướng, cao độ và chiều rộng. Nếu căn chỉnh kém, bộ nạp có thể bị kẹt hoặc chuỗi túi thành phần có thể không ổn định.
Một máy nối cuộn linh kiện tốt sẽ giúp định vị các cuộn băng một cách nhất quán. Điều này làm giảm áp lực về kỹ năng đối với người vận hành và làm cho quá trình chuyển đổi dễ dàng lặp lại qua các ca khác nhau.
Sau khi căn chỉnh, máy sẽ nối băng cũ và băng mới. Tùy thuộc vào loại máy, việc này có thể liên quan đến băng nối, kẹp, mối nối có hỗ trợ nhiệt hoặc phương pháp nối cơ học khác.
Khớp nối phải đủ chắc chắn để đi qua máng ăn nhưng đủ mịn để không cản trở việc cho ăn. Sự cân bằng này rất quan trọng. Mối nối yếu có thể bị tách ra, trong khi mối nối cồng kềnh hoặc không bằng phẳng có thể gây ra lực cản của bộ nạp.
Sau khi mối nối hoàn tất, bộ cấp liệu có thể tiếp tục cung cấp các bộ phận cho máy gắp và đặt . Mục tiêu là để quá trình chuyển đổi giữa các cuộn phim diễn ra suôn sẻ nhất có thể, ít hoặc không bị gián đoạn vị trí.
Đây là nơi nối trở nên có giá trị. Nó hỗ trợ sản xuất liên tục thay vì coi mọi thay đổi cuộn phim là điểm dừng hoàn toàn.

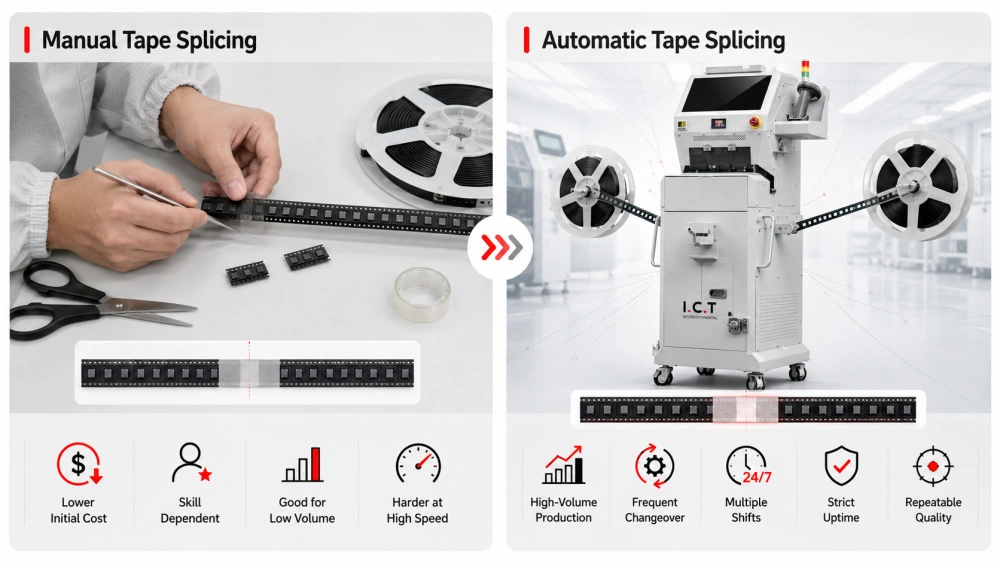

SMT việc nối băng có thể được thực hiện thủ công hoặc bằng thiết bị tự động. Cả hai phương pháp đều có thể hoạt động nhưng độ ổn định và hiệu quả là khác nhau.
Việc nối thủ công thường phụ thuộc vào người vận hành cắt, căn chỉnh và nối các băng bằng tay. Nó có thể yêu cầu đầu tư ban đầu thấp hơn, nhưng kết quả phụ thuộc rất nhiều vào kỹ năng và sự chú ý.
Việc nối thủ công có thể phù hợp với các dây chuyền có khối lượng thấp, các sản phẩm đơn giản hoặc các nhà máy có số lần thay cuộn cuộn hạn chế. Tuy nhiên, khi tốc độ sản xuất tăng lên, việc vận hành thủ công trở nên khó kiểm soát hơn.
Quy trình nối băng tự động sử dụng thiết bị để chuẩn hóa các bước chính như định vị, cắt, căn chỉnh và nối băng. Điều này cải thiện tính nhất quán và giảm nguy cơ xảy ra lỗi của con người.
Nối tự động thường tốt hơn cho các nhà máy có:
Sản xuất số lượng lớn SMT
Thay đổi vật liệu thường xuyên
Nhiều ca sản xuất
Yêu cầu nghiêm ngặt về thời gian hoạt động
Nhu cầu về chất lượng hoạt động lặp lại
Để có cái nhìn rộng hơn về chiến lược chuyển đổi vật liệu, bạn có thể đọc hướng dẫn chuyển đổi vật liệu và máy nối SMT.
Máy nối cuộn thành phần có thể trông nhỏ gọn nhưng nó thường kết hợp một số chức năng để giúp việc nối cuộn nhanh hơn và đáng tin cậy hơn.
Khu vực định vị giữ các băng mang cũ và mới tại chỗ. Khu vực này giúp đảm bảo rằng các băng được căn chỉnh trước khi nối. Định vị ổn định đặc biệt quan trọng đối với các thành phần nhỏ và băng hẹp.
Một số máy có cơ chế cắt hoặc xén để chuẩn bị các đầu băng. Đường cắt gọn gàng giúp tạo mối nối tốt hơn và giảm nguy cơ chuyển động không đều qua bộ cấp liệu.
Bộ phận nối thực hiện quá trình nối thực tế. Nó có thể dán băng nối, ép mối nối hoặc hoàn thành một kiểu kết nối khác tùy thuộc vào thiết kế của máy.
Máy tiên tiến có thể bao gồm cảm biến, quét mã vạch hoặc kiểm tra trực quan. Các chức năng này giúp giảm việc tải sai nguyên liệu và cải thiện khả năng truy xuất nguồn gốc của quy trình.
Ví dụ: máy nối thông minh tự động SMT được thiết kế để nối cuộn thông minh và chuyển đổi vật liệu SMT hiệu quả.
Một mối nối có thể trông giống như một điểm kết nối nhỏ nhưng nó có thể ảnh hưởng đến toàn bộ quá trình cấp liệu. Nếu mối nối không chính xác, bộ nạp có thể kéo băng không trơn tru.
Các vấn đề thường gặp liên quan đến bộ nạp do nối kém bao gồm kẹt băng, cản tiếp liệu, trượt tiến và vị trí gắp không ổn định. Những sự cố này có thể khiến dây chuyền bị dừng hoặc tạo ra lỗi về vị trí.
Đây là lý do tại sao chất lượng của khớp cũng quan trọng như tốc độ hoạt động. Mối nối nhanh chỉ hữu ích khi mối nối cuối cùng có thể đi qua bộ cấp nguồn một cách đáng tin cậy.
Một mối nối tốt phải chắc chắn, phẳng và căn chỉnh chính xác. Nó sẽ cho phép bộ nạp tiếp tục di chuyển băng mà không bị cản trở đột ngột. Khi điều này xảy ra, quá trình chọn và đặt sẽ ổn định hơn.
Đối với các nhóm sản xuất, điều này có nghĩa là ít bị gián đoạn hơn và tự tin hơn trong quá trình chuyển đổi cuộn phim.
Chuyển đổi vật liệu không chỉ bao gồm việc thay thế một cuộn. Nó cũng liên quan đến việc xác định vật liệu chính xác, chuẩn bị cuộn tiếp theo, xác minh thiết lập, duy trì độ ổn định của bộ cấp liệu và giữ cho chương trình sắp xếp được cung cấp các thành phần phù hợp.
Máy nối SMT giúp kết nối vật lý giữa các cuộn. Tuy nhiên, một quy trình chuyển đổi hoàn chỉnh cũng có thể bao gồm xác minh mã vạch, quản lý trung chuyển, sắp xếp, theo dõi nguyên liệu và lập kế hoạch sản xuất.
Khi các bước này phối hợp với nhau, nhà máy có thể giảm tình trạng dừng dây chuyền và cải thiện tính liên tục trong sản xuất.
Khối lượng công việc của người vận hành là yếu tố chính trong quá trình sản xuất SMT. Khi người vận hành phải xử lý nhiều bộ nạp, cuộn và chuyển đổi cùng một lúc thì khả năng xảy ra lỗi sẽ cao hơn. Máy nối cuộn linh kiện giúp giảm công việc thủ công lặp đi lặp lại và cung cấp cho người vận hành một quy trình rõ ràng hơn, được kiểm soát nhiều hơn.
Đây là một lý do tại sao việc nối cuộn tự động đặc biệt có giá trị trong các dây chuyền thay đổi sản phẩm thường xuyên hoặc tiêu thụ linh kiện cao.
Trước khi sử dụng máy nối SMT trong sản xuất, các nhà máy nên kiểm tra một số chi tiết thực tế. Mục tiêu là đảm bảo máy phù hợp với yêu cầu về vật liệu và dây chuyền thực tế.
Các thành phần khác nhau sử dụng chiều rộng băng khác nhau. Chiều rộng băng mang SMT phổ biến bao gồm 8 mm, 12 mm, 16 mm và 24 mm. Một chiếc máy phù hợp sẽ hỗ trợ các kích thước băng được sử dụng thường xuyên nhất trong dây chuyền sản xuất của bạn.
Băng bị hỏng, mép bị cong hoặc xử lý cuộn kém có thể ảnh hưởng đến mối nối. Người vận hành nên kiểm tra tình trạng băng trước khi nối hai cuộn, đặc biệt khi xử lý các bộ phận nhạy cảm hoặc có giá trị cao.
Mối nối cuối cùng phải đi qua bộ cấp liệu một cách trơn tru. Ngay cả khi băng được nối thành công thì quy trình vẫn chưa hoàn tất trừ khi bộ nạp có thể xử lý mối nối mà không bị cản trở hoặc kẹt.
Thiết bị tự động làm giảm yêu cầu về kỹ năng thủ công nhưng không loại bỏ nhu cầu kỷ luật quy trình. Người vận hành phải hiểu hướng băng chính xác, xác minh vật liệu và xử lý sự cố cơ bản.
Nhiều vấn đề về mối nối xuất phát từ những lỗi chuẩn bị nhỏ. Những sai sót này rất dễ ngăn ngừa khi quy trình được chuẩn hóa.
Nếu băng mới được nạp sai hướng, bộ nạp không thể tiếp tục chính xác. Điều này có thể dẫn đến thời gian ngừng hoạt động, lãng phí thành phần hoặc dòng nguyên liệu sai.
Sự sai lệch có thể tạo ra lực cản cho ăn. Nó cũng có thể khiến mối nối bị vướng vào bên trong đường dẫn. Định vị chính xác là điều cần thiết để nối đáng tin cậy.
Nếu khớp không đủ chắc chắn, băng có thể bị tách ra trong quá trình cho ăn. Điều này có thể ngừng sản xuất và yêu cầu khôi phục thủ công.
Nối sai cuộn phim còn nghiêm trọng hơn vấn đề về băng keo đơn giản. Nó có thể dẫn đến việc đặt sai vị trí thành phần và rủi ro về chất lượng. Vì lý do này, mối nối phải được kết nối với các quy trình kiểm tra vật liệu thích hợp.
Nhà máy nên cân nhắc việc ghép nối tự động khi việc thay đổi cuộn xảy ra thường xuyên đủ để ảnh hưởng đến thời gian hoạt động, hiệu quả lao động hoặc sự ổn định trong sản xuất.
Trong sản xuất số lượng lớn, các cuộn linh kiện được tiêu thụ nhanh chóng. Thay đổi cuộn thường xuyên tạo ra nhiều cơ hội cho thời gian ngừng hoạt động. Việc ghép nối tự động giúp giảm thiểu những tổn thất lặp đi lặp lại này.
Sản xuất hỗn hợp cao thường liên quan đến nhiều loại thành phần và thay đổi cuộn. Quy trình ghép nối được tiêu chuẩn hóa giúp người vận hành quản lý độ phức tạp hiệu quả hơn.
Khi lịch trình sản xuất chặt chẽ, ngay cả những điểm dừng ngắn cũng có thể ảnh hưởng đến việc giao hàng. Mối nối tự động hỗ trợ dòng nguyên liệu mượt mà hơn và giúp bảo vệ đầu ra của dây chuyền.
Máy nối SMT kết nối các băng thành phần trong quá trình chuyển đổi cuộn để dây chuyền SMT có thể tiếp tục chạy mà ít bị gián đoạn hơn. Bằng cách chuẩn bị, căn chỉnh và nối các băng mang, nó hỗ trợ quá trình nối băng tự động ổn định hơn và giảm thời gian ngừng hoạt động do thay thế cuộn băng.
Hiểu cách hoạt động của máy nối SMT giúp các nhà máy đưa ra quyết định tốt hơn về quản lý bộ cấp liệu, chuyển đổi nguyên liệu và hiệu quả của dây chuyền. Đối với sản xuất số lượng thấp, việc ghép nối thủ công vẫn có thể đủ. Nhưng đối với các dây chuyền có khối lượng lớn hoặc hỗn hợp cao SMT, máy nối cuộn linh kiện tự động có thể cải thiện tính nhất quán, giảm áp lực của người vận hành và hỗ trợ sản xuất liên tục.
Nếu nhà máy của bạn muốn cải thiện hiệu quả chuyển đổi cuộn, bước tiếp theo là đánh giá chiều rộng băng thực tế, loại bộ nạp, mức tiêu thụ cuộn và chi phí thời gian ngừng hoạt động. Những yếu tố này sẽ giúp bạn chọn giải pháp nối phù hợp cho dòng SMT của mình.
Máy nối SMT được sử dụng để nối phần cuối của băng cuộn thành phần này với phần đầu của cuộn khác. Điều này giúp máy cấp liệu tiếp tục cung cấp các bộ phận cho máy gắp và đặt mà ít bị gián đoạn hơn. Nó chủ yếu được sử dụng để giảm thời gian ngừng hoạt động trong quá trình chuyển đổi nguyên liệu và cải thiện tính liên tục trong sản xuất trong dây chuyền lắp ráp SMT.
Máy ghép nối SMT hoạt động bằng cách chuẩn bị, căn chỉnh và nối hai băng mang lại với nhau. Người vận hành nạp băng cũ và băng mới, máy giúp định vị chính xác trước khi thực hiện ghép nối. Trong các mô hình tự động, quy trình có thể bao gồm phát hiện, cắt, căn chỉnh và ép để tạo kết nối ổn định cho hoạt động cấp liệu.
Quá trình nối băng tự động là một phương pháp được kiểm soát để kết nối hai băng thành phần với sự trợ giúp của máy. Nó thường bao gồm việc chuẩn bị băng, căn chỉnh, nối và kiểm tra lần cuối. So với nối thủ công, nối tự động cải thiện tính nhất quán và giúp giảm lỗi do người vận hành mệt mỏi hoặc căn chỉnh tay không chính xác.
Có, máy nối SMT có thể giảm thời gian ngừng hoạt động chọn và đặt bằng cách giúp việc chuyển đổi cuộn nhanh hơn và ổn định hơn. Khi cuộn băng mới được kết nối trước khi băng cũ hết, bộ nạp có thể tiếp tục cung cấp linh kiện mà không cần dừng lại lâu. Điều này đặc biệt hữu ích trong các dòng SMT có khối lượng lớn với việc thay đổi cuộn phim thường xuyên.
Trước khi chọn máy nối cuộn linh kiện, hãy kiểm tra khả năng tương thích của chiều rộng băng, khả năng tương thích của bộ nạp, tốc độ nối, độ ổn định khi vận hành, chức năng xác minh và hỗ trợ sau bán hàng. Lựa chọn tốt nhất tùy thuộc vào khối lượng sản xuất, tần suất chuyển đổi vật liệu, khối lượng công việc của người vận hành và loại thành phần được sử dụng trên dây chuyền SMT của bạn.
