I.C.T PCB Máy phủ UV mang lại khả năng bảo vệ chính xác cho các tấm ván được xử lý bằng tia UV.
Một. Bộ điều chỉnh chính xác duy trì áp suất không khí ổn định.
b. Bảng điều khiển trực quan cải thiện công việc hàng ngày của người vận hành.
c. Đường ray được gia cố bằng thép giúp tăng độ bền.
d. Đai đồng bộ cho phép điều chỉnh độ rộng chính xác.
đ. Giàn chắc chắn hỗ trợ sự ổn định tổng thể của máy.
f. Rèm khí ngăn chặn khí thải một cách hiệu quả.
g. I.C.T cung cấp chương trình đào tạo cài đặt toàn diện.
T550U
I.C.T
smt pcb metal coating machines
| Số: | |
|---|---|
| I.C.T PCB Máy phủ UV
Máy phủ UV I.C.T PCB vượt trội khi trở thành giải pháp hàng đầu giúp bảo vệ PCBA đơn giản và hiệu quả bằng phương pháp xử lý bằng tia cực tím. Nó cung cấp khả năng lập trình dễ dàng và chuyển đổi dây chuyền nhanh chóng để mang lại kết quả vượt trội trong các ngành công nghiệp.
Lý tưởng cho bộ truyền động, điều khiển công nghiệp, hệ thống chiếu sáng LED, thiết bị điện tử ô tô, thông tin liên lạc, thiết bị đo đạc, thiết bị tiêu dùng, thiết bị gia dụng, ứng dụng quân sự và y tế, máy phủ UV PCB đáp ứng các nhu cầu đa dạng với năng suất chưa từng có. Nó giảm lãng phí vật liệu, tăng cường độ an toàn thông qua rèm chắn gió ra/vào và tích hợp liền mạch vào các dây chuyền SMT để tối ưu hóa toàn bộ quy trình làm việc.
| Tính năng
Hệ thống truyền tải
Hệ thống truyền động trong máy phủ UV PCB có nền tảng cường độ cao đảm bảo độ ổn định vững chắc trong các hoạt động chuyên sâu. Động cơ servo và trình điều khiển nhập khẩu cung cấp khả năng cung cấp điện ổn định. Mô-đun ray trượt phụ đảm bảo độ lặp lại và độ chính xác vượt trội trên các trục X/Y/Z.
Lớp che bụi độc quyền bảo vệ vít me và đường ray khỏi các chất gây ô nhiễm, đơn giản hóa việc bảo trì và kéo dài tuổi thọ. Xích bồn linh hoạt định tuyến tất cả các đường ống và hệ thống dây điện một cách gọn gàng, tránh nhiễu và duy trì vẻ ngoài gọn gàng. Thiết kế mạnh mẽ này giảm thiểu thời gian ngừng hoạt động ngoài dự kiến, hỗ trợ hoạt động khối lượng lớn 24/7 và giảm tổng chi phí sở hữu.
Trong môi trường máy phủ PCB tự động, nó mang lại độ chính xác hoàn hảo cho các lớp được xử lý bằng tia cực tím đồng nhất, tăng tỷ lệ năng suất lên tới 15%. Các nhà máy đạt được hiệu suất đáng tin cậy trong những điều kiện đòi hỏi khắt khe mà không cần can thiệp thường xuyên.
Hệ thống vận chuyển
Hệ thống vận chuyển của máy phủ UV PCB sử dụng một băng tải xích độc đáo giúp ngăn ngừa sự dính hoặc lệch của PCB. Bộ điều khiển động cơ chính xác mang lại khả năng điều chỉnh tốc độ chính xác và độ chính xác khi dừng. Kẹp xi lanh giữ chặt các tấm ván một cách chắc chắn, loại bỏ sự dịch chuyển trong quá trình phủ.
Điều chỉnh độ rộng đường ray dẫn hướng bán tự động tạo điều kiện cho việc ra/vào bảng liền mạch cho các kích cỡ khác nhau. Xích và cấu hình được gia cố chịu được tải nặng mà không bị biến dạng, hỗ trợ PCB ô tô bền bỉ. Hệ thống này tăng cường thông lượng dây chuyền lên 25% đồng thời giảm sai sót.
Nó kết nối dễ dàng với các bộ tải và bộ dỡ trong thiết lập máy phủ PCB tự động. Người vận hành được hưởng lợi từ việc điều chỉnh không cần dụng cụ và vận hành không bị kẹt, đảm bảo dòng chảy ổn định trong sản xuất có hỗn hợp cao. Các tính năng an toàn bao gồm dừng khẩn cấp và cảm biến để không xảy ra tai nạn.
Hệ thống sơn
Hệ thống điều khiển dành cho máy phủ UV PCB sử dụng bố cục hợp lý với các nhãn được tiêu chuẩn hóa để dễ dàng kiểm tra và bảo trì. Các bộ phận servo có độ chính xác cao đảm bảo hoạt động ổn định, không rung.
Khả năng tản nhiệt tiên tiến thông qua làm mát không khí đối lưu giúp ngăn ngừa các vấn đề về nhiệt trong thời gian dài. Chế độ kết hợp bảng điều khiển PC-PC nâng cao độ tin cậy và chẩn đoán. Giám sát thời gian thực tích hợp với MES để có được thông tin chi tiết dựa trên dữ liệu. Thiết lập này giúp giảm tỷ lệ lỗi xuống dưới 0,5% trong các ứng dụng máy phủ PCB tự động.
Người dùng truy cập xử lý sự cố từ xa thông qua Ethernet, giảm thời gian phản hồi. Nó phối hợp thời gian đèn UV với van phun để xử lý tối ưu, đạt tiêu chuẩn bảo vệ IP67. Thiết kế tiết kiệm năng lượng giúp tiết kiệm 20% điện năng so với đối thủ cạnh tranh.
Hệ thống điều khiển
Hệ thống vận hành trong máy phủ UV PCB tạo các chương trình mới trong thời gian chưa đầy 10 phút và chuyển dòng trong chưa đầy 2 phút trên Windows 10.
Phần mềm trực quan cung cấp hướng dẫn và điều hướng từng bước cho người mới bắt đầu. Trực quan hóa đường dẫn theo thời gian thực giúp đơn giản hóa việc điều chỉnh và xác minh. Tầm nhìn CCD tùy chọn cung cấp độ chính xác dưới milimet. Nền tảng tiện dụng, có thể điều chỉnh phù hợp với mọi chiều cao của người dùng, giảm mệt mỏi 30%.
Trong quy trình làm việc của máy phủ PCB tự động, việc đào tạo sẽ rút ngắn thời gian đào tạo xuống còn một ca. Hỗ trợ đa ngôn ngữ và hướng dẫn bằng video đảm bảo khả năng sử dụng toàn cầu. Giao diện màn hình cảm ứng giảm thiểu lỗi, đồng thời tính năng tự động sao lưu bảo vệ công thức nấu ăn. Điều này trao quyền cho các nhóm xử lý các nhiệm vụ xử lý UV phức tạp một cách tự tin và hiệu quả.
Hệ điều hành
Các tính năng chung của máy phủ UV PCB bao gồm bộ điều chỉnh không khí chính xác với máy đo kỹ thuật số để phun ổn định. Bảng điều khiển được nhân bản hóa với các biểu tượng giúp tăng tốc quy trình làm việc. Đường ray băng tải cứng với dải thép không gỉ chống mài mòn trong hơn 50.000 giờ.
Vành đai đồng bộ điều chỉnh chính xác. Giàn thép độc lập chịu được rung động. Rèm khí bịt kín khí thải, cải thiện chất lượng không khí lên 40%. Lập trình hỗ trợ quỹ đạo không giới hạn với các bản xem trước trực quan.
Các công cụ đa bảng (mirror/array/copy) tiết kiệm 70% thời gian thiết lập. Ghi nhật ký dữ liệu tự động theo dõi số liệu OEE. Những cải tiến này làm cho máy phủ PCB tự động trở nên linh hoạt cho các ứng dụng UV có độ chính xác cao trong sản xuất điện tử.
Hệ thống phủ van kép tiên tiến
Hệ thống phủ van trong máy phủ UV PCB có van kép cho các tình huống PCBA phức tạp. Thiết kế mô-đun cho phép hoán đổi van trong vòng chưa đầy 2 phút.
Van phun sương chính xác H-808 mang lại các chấm/đường nét nhỏ (<50 micron) cho LED/các bộ phận tiêu dùng với lượng sơn phun quá mức tối thiểu.
Van quạt rộng H-818 bao phủ các khu vực 200mm với tốc độ 500mm/s cho bo mạch ô tô.
Van lưu lượng cao H-828 xử lý lớp phủ dày 10ml/phút cho mô-đun điện.
Trục chữ U tùy chọn (xoay 360°) và truy cập nghiêng 45° vào các bộ phận bên dưới. Đèn UV tích hợp xác minh việc xử lý ngay lập tức; CCD đảm bảo căn chỉnh ±0,05mm. Giảm chất thải đạt 20-30% với sự hỗ trợ VOC thấp. Điều này mang lại mức bảo vệ IP67 đồng nhất trong các dây chuyền máy phủ PCB tự động, nâng cao độ bền trong môi trường khắc nghiệt
| Đặc điểm kỹ thuật
| Máy phủ có chọn lọc | ||||
| Người mẫu | I.C.T-T550 | I.C.T-T550U | I.C.T-T600 | I.C.T-T650 |
| Số lượng van | 2 (van phun 1 đầu, van chính xác 1 cái đầu) | 2 (van phun 1 đầu, van chính xác 1 cái đầu) | 2 (van phun 2 đầu) | 4 (van phun 2 đầu, van chính xác 2 đầu) |
| Phương pháp điều khiển | PC + Thẻ điều khiển chuyển động | |||
| Số lượng trục chính | X, y, z | X, y, z, u | X, y, z | X, y, z |
| PCB Kích thước | 50*50 ~ 450*460mm | |||
| Truyền động trục chính | Động cơ servo nhập khẩu + mô-đun vít bi | |||
| Tự động làm sạch van | với bể áp suất 5L | |||
| Cung cấp điện | AC 220V±10%, 50/60HZ, 2.2KW | |||
| Kích thước | L910*W1600*H1700mm | |||
| trọng lượng tịnh | 1000kg | |||
| chuyền sơn Danh sách thiết bị dây

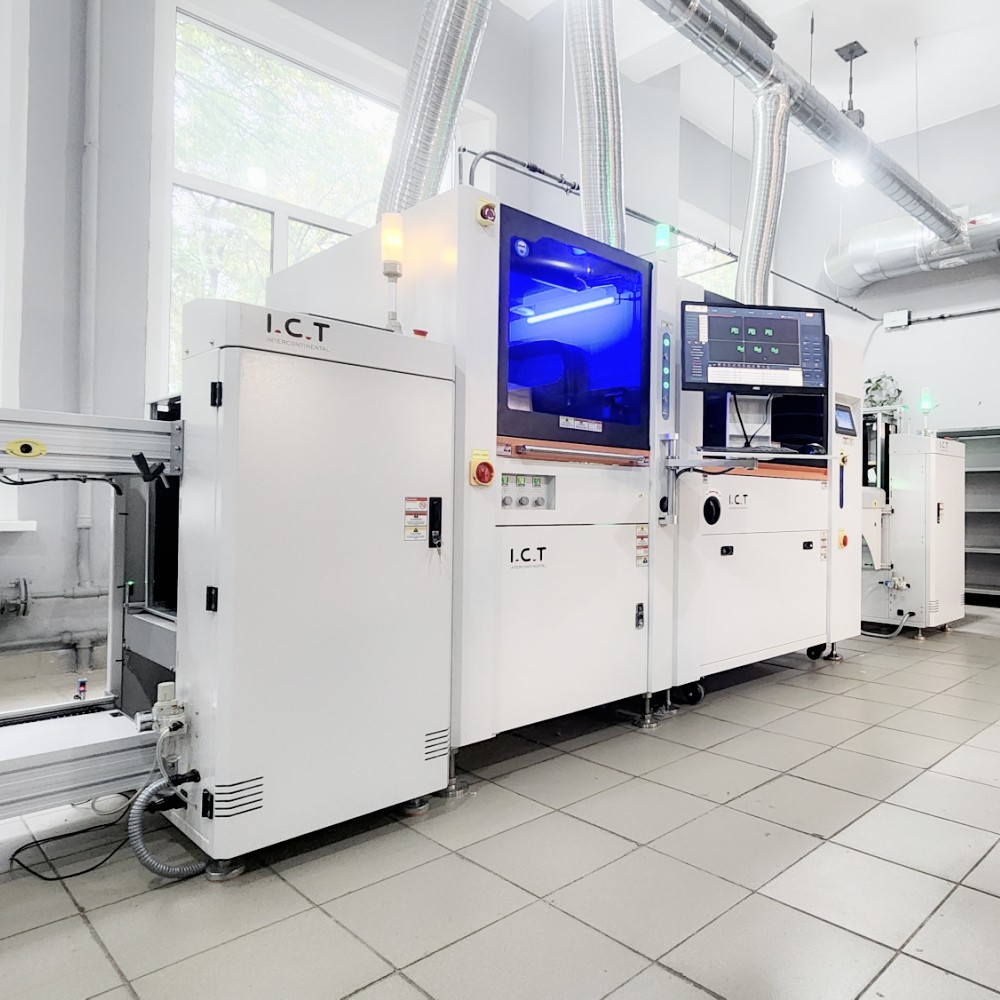

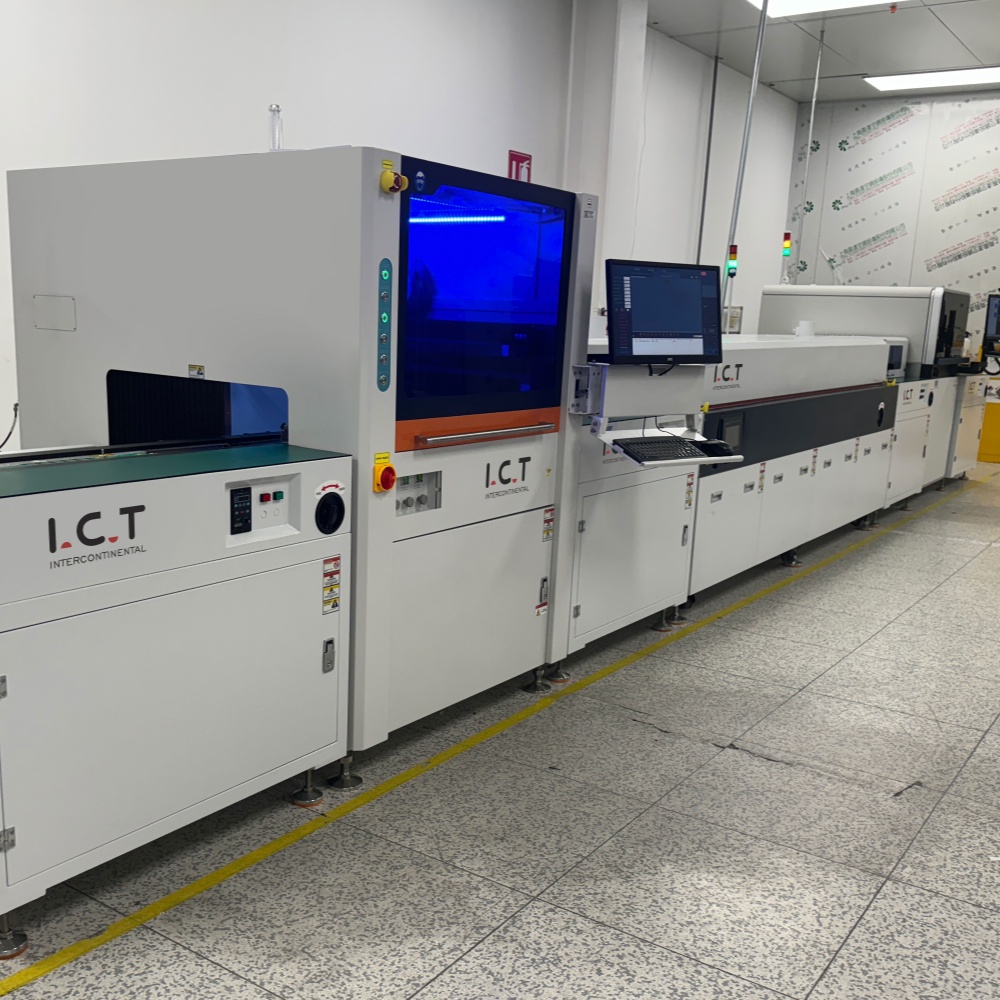

Dây chuyền phủ PCBA của chúng tôi cung cấp các công cụ tiên tiến để bảo vệ bảng mạch hiệu quả và chính xác. Dây chuyền phủ hoàn toàn tự động bao gồm một máy phủ chọn lọc để ứng dụng chính xác, lò xử lý để có lớp hoàn thiện bền, AOI để kiểm tra chất lượng, bộ nâng và cánh lật để xử lý trơn tru và hệ thống băng tải để sản xuất liền mạch.
Dây chuyền phủ PCBA chất lượng cao này đảm bảo hoạt động ổn định, lớp phủ chống bụi, chống thấm nước và chống cháy nổ đáng tin cậy, đáp ứng các nhu cầu đa dạng của ngành. Với thiết kế mô-đun và sự hỗ trợ toàn cầu từ I.C.T, nó giúp nâng cao năng suất cho các nhiệm vụ phủ bảo vệ.

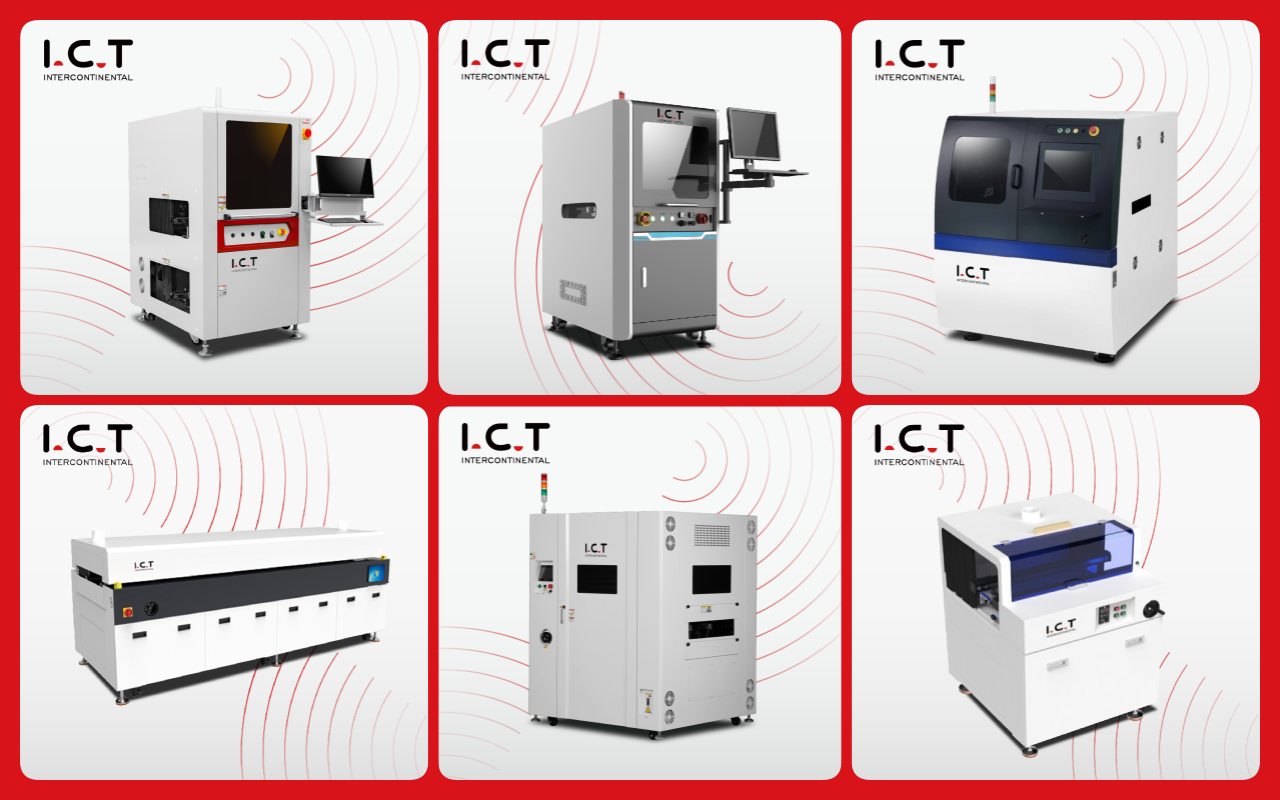

| Tên sản phẩm | Mục đích trong dây chuyền sơn PCBA |
|---|---|
Áp dụng lớp phủ bảo vệ chính xác cho bảng mạch để bảo vệ chống bụi, chống thấm nước và chống cháy nổ. | |
Làm cứng lớp phủ bằng tia hồng ngoại hoặc tia UV, đảm bảo độ bền và khả năng bảo vệ mạnh mẽ. | |
Vận chuyển các bảng mạch một cách trơn tru qua dây chuyền phủ để xử lý hiệu quả. | |
Cung cấp và lưu trữ PCB cho dây chuyền sản xuất, đảm bảo đầu vào và đầu ra thông suốt. | |
| Lớp phủ phù hợp AOI | Kiểm tra chất lượng lớp phủ và phát hiện các khuyết tật để đảm bảo tiêu chuẩn cao. |
| Video thành công của khách hàng
Trong video 'Hành trình Châu Âu của Kỹ sư I.C.T - Giải pháp SMT cho Điện tử Ô tô', kỹ sư của chúng tôi đã đến thăm một nhà sản xuất bảng điều khiển ô tô hàng đầu Châu Âu.
Họ đã mua một dây chuyền phủ PCBA đầy đủ với máy phủ UV PCB, bao gồm máy xúc, máy phủ chọn lọc, lò UV và máy dỡ tải, cùng với hàn sóng và AOI (bộ đệm + bộ dỡ NG/OK).
Tại chỗ, anh xử lý việc cài đặt, gỡ lỗi và tối ưu hóa để đạt hiệu suất cao nhất. Đào tạo toàn diện bao gồm vận hành, bảo trì và xử lý sự cố. Trong quá trình thử nghiệm, anh đã giải quyết các tắc nghẽn, tinh chỉnh quá trình xử lý bằng tia cực tím để có độ bám dính hoàn hảo và tăng hiệu suất lên 25%.
Khách hàng đạt được sản xuất không khuyết tật một cách nhanh chóng. Đoạn phim giới thiệu quá trình phun chính xác, xác minh tia cực tím theo thời gian thực và tích hợp liền mạch trong hoạt động của máy phủ PCB tự động để đảm bảo độ tin cậy của ô tô.
| Dịch vụ và Đào tạo
I.C.T cung cấp dịch vụ lắp đặt, vận hành và bảo trì trọn đời cho máy phủ UV PCB. Các kỹ sư cung cấp chương trình đào tạo thực hành về lập trình, tối ưu hóa xử lý bằng tia cực tím và bảo trì hàng ngày—tại chỗ hoặc ảo. Hỗ trợ từ xa 24/7 giải quyết các vấn đề trong vài giờ thông qua chẩn đoán AR. Kho phụ tùng toàn cầu đảm bảo giao hàng <48 giờ. Kiểm tra tùy chỉnh sẽ tối ưu hóa các quy trình để đạt được hiệu suất máy phủ PCB tự động. Các khóa bồi dưỡng hàng năm giúp các đội được chứng nhận. Chúng tôi cung cấp các nâng cấp cho vật liệu UV mới. Cách tiếp cận không rủi ro này giảm thiểu thời gian ngừng hoạt động xuống <1% và tối đa hóa ROI thông qua đảm bảo hiệu suất. Khách hàng ở 72 quốc gia tin tưởng vào mối quan hệ hợp tác chủ động của chúng tôi.
| Khách hàng nói gì
Các khách hàng ô tô châu Âu ca ngợi chuyên môn của kỹ sư của chúng tôi trong việc thiết lập xử lý bằng tia cực tím và giải quyết vấn đề nhanh chóng trong các chuyến thăm. Máy phủ UV PCB nhận được nhiều lời khen ngợi nhờ các lớp đồng nhất, không có bong bóng trên bảng điều khiển, đạt hiệu suất 99,9%. Đóng gói chắc chắn giúp tồn tại trong quá trình vận chuyển xuyên Đại Tây Dương mà không bị tổn hại. Các nhóm hỗ trợ sẽ phản hồi trong vòng <12 giờ, tránh tình trạng chậm trễ. Mô-đun van giúp giảm 80% thời gian chuyển đổi, tăng công suất. 'Đầu tư vào máy phủ PCB tự động tốt nhất—đáng tin cậy và phù hợp với tương lai', người đứng đầu bảng điều khiển cho biết. Độ bền vượt quá thông số kỹ thuật, kéo dài tuổi thọ bo mạch khi có rung động. Nhìn chung, nó làm thay đổi độ tin cậy trong sản xuất.
| Chứng nhận và tiêu chuẩn
Máy phủ UV I.C.T của PCB tuân thủ các tiêu chuẩn an toàn CE, RoHS về thân thiện với môi trường và quản lý chất lượng ISO9001. Bằng sáng chế bao gồm tích hợp tia cực tím và công nghệ van. Mỗi thiết bị đều phải chịu đựng quá trình thử nghiệm, kiểm tra rò rỉ và xác nhận độ chính xác trong 72 giờ. Các giao thức của nhà máy bao gồm tuân thủ IPC-A-610 và truy xuất nguồn gốc thông qua mã QR. Kiểm toán của bên thứ ba xác nhận tỷ lệ lỗi <0,1%. Những chứng nhận này đảm bảo hoạt động an toàn, bền vững trên toàn thế giới. Đối với người sử dụng máy phủ PCB tự động, họ đảm bảo tuân thủ quy định trong lĩnh vực ô tô/y tế, giảm rủi ro trách nhiệm pháp lý.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T tiên phong trong sản xuất thiết bị điện tử bằng hoạt động R&D nội bộ và sản xuất 12.000m² kể từ năm 2012. 89 nhân viên của chúng tôi, trong đó có 20 kỹ sư, thúc đẩy đổi mới với số vốn 30 triệu USD trên 8 chi nhánh. Phục vụ hơn 1.600 khách hàng tại 72 quốc gia, chúng tôi cung cấp các giải pháp nhà máy 0-1 về SMT, lớp phủ và lắp ráp. Các quy trình ISO nghiêm ngặt bao gồm kiểm tra 100%, giám sát SPC và lắp ráp phòng sạch. Toàn cầu hóa kết hợp với bản địa hóa để được hỗ trợ phù hợp. Là một nền tảng giá trị chéo, chúng tôi tối ưu hóa từ phân tích đến nâng cấp, đảm bảo thời gian hoạt động 98%. Hãy tham gia mạng lưới đáng tin cậy của chúng tôi để có được lớp phủ UV xuất sắc.
