| Nền tảng thông minh NXTR SMT

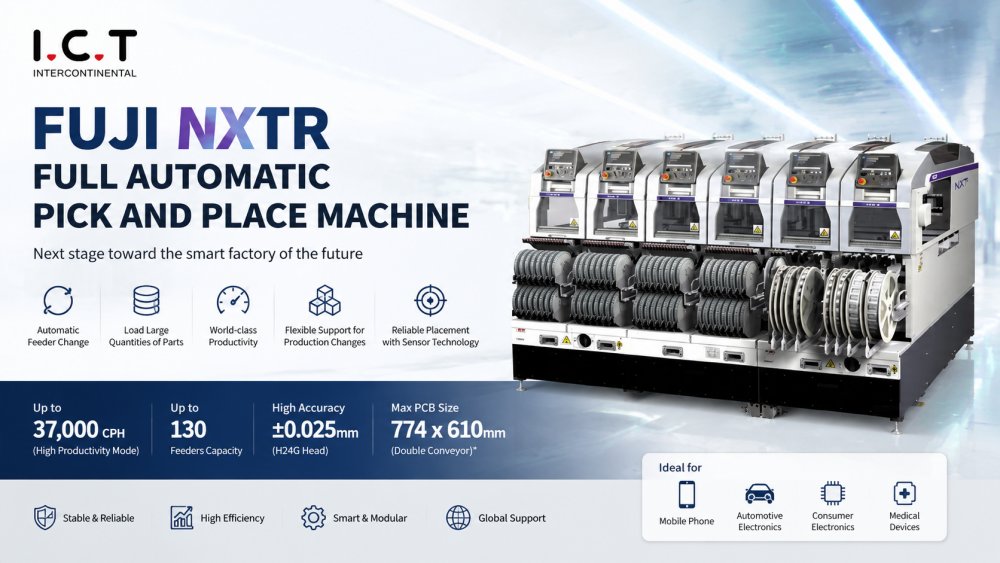

Dòng NXTR của FUJI Pick and Place Machine là giải pháp sắp xếp SMT thế hệ tiếp theo được thiết kế cho các nhà máy thông minh và sản xuất điện tử khối lượng lớn. Nó có cấu trúc mô-đun cho phép cấu hình dây chuyền linh hoạt dựa trên các nhu cầu sản xuất khác nhau. Hệ thống này được sử dụng rộng rãi trong điện thoại di động, điện tử tiêu dùng, điện tử ô tô và lắp ráp PCB mật độ cao.
Là một Máy Chọn và Đặt cốt lõi của FUJI SMT, nó cung cấp khả năng định vị linh kiện với tốc độ cao và độ chính xác cao nhờ khả năng điều khiển dựa trên cảm biến tiên tiến và quản lý bộ nạp thông minh. Được tích hợp vào Dây chuyền sản xuất SMT đầy đủ, nó hoạt động cùng với máy in, hệ thống SPI, lò chỉnh lại dòng và hệ thống kiểm tra AOI. I.C.T cung cấp dịch vụ cài đặt, đào tạo và hỗ trợ kỹ thuật toàn cầu đầy đủ để đảm bảo sản xuất ổn định và tăng tốc nhanh chóng.
| Tính năng sản phẩm
Máy Chọn và Đặt FUJI NXTR được xây dựng với kiến trúc mô-đun cho phép cấu hình dòng SMT linh hoạt. Các nhà sản xuất có thể dễ dàng mở rộng hoặc điều chỉnh năng lực sản xuất dựa trên nhu cầu sản phẩm. Cấu trúc này làm giảm thời gian ngừng hoạt động và cải thiện khả năng mở rộng của nhà máy. Mỗi mô-đun hoạt động độc lập nhưng tích hợp liền mạch vào dây chuyền sản xuất SMT đầy đủ. Điều này làm cho nó phù hợp với các nhà máy thông minh đòi hỏi khả năng thích ứng nhanh và hiệu quả cao trong môi trường sản xuất điện tử hiện đại.
Máy gắp và đặt FUJI SMT sử dụng hệ thống trao đổi khay nạp tự động tiên tiến giúp giảm đáng kể sự can thiệp thủ công. Nó cho phép sản xuất liên tục bằng cách giảm thiểu thời gian chuyển đổi giữa các mẫu sản phẩm khác nhau. Hệ thống có thể xử lý tới 130 bộ nạp băng, hỗ trợ môi trường sản xuất có tính hỗn hợp cao. Tính năng này cải thiện năng suất và giảm khối lượng công việc của người vận hành. Nó đảm bảo nguồn cung cấp nguyên liệu ổn định và giúp duy trì hiệu suất sản xuất SMT nhất quán trong các chu kỳ sản xuất dài.
Máy gắp và đặt tự động mang lại hiệu suất tốc độ cực cao, đạt tới 37.000 cph ở chế độ năng suất cao. Các loại đầu khác nhau như H24G, H08M và H02F cung cấp năng lực sản xuất linh hoạt cho các kích cỡ linh kiện khác nhau. Khả năng tốc độ cao này khiến nó trở nên lý tưởng cho việc lắp ráp điện thoại di động PCB và sản xuất thiết bị điện tử quy mô lớn. Nó duy trì độ chính xác ổn định ngay cả khi hoạt động liên tục, đảm bảo sản lượng cao với tỷ lệ lỗi thấp.
Máy FUJI SMT tích hợp công nghệ cảm biến tiên tiến để giám sát vị trí theo thời gian thực. Từ khâu lấy linh kiện đến lắp đặt, mỗi bước đều được kiểm tra để đảm bảo độ chính xác và ổn định. Hệ thống hỗ trợ vị trí có độ chính xác cao với độ chính xác ±0,025 mm ở các chế độ được tối ưu hóa. Điều này làm giảm lỗi vị trí và cải thiện năng suất sản phẩm. Điều này đặc biệt quan trọng đối với các thiết kế PCB mật độ cao được sử dụng trong điện thoại thông minh hiện đại và các thiết bị điện tử tiên tiến.
Hệ thống NXTR hỗ trợ nhiều kích thước thành phần khác nhau, từ chip siêu nhỏ đến IC lớn hơn và các thành phần cấp bo mạch. Cấu hình đầu khác nhau cho phép sản xuất tối ưu cho các loại sản phẩm hỗn hợp. Tính linh hoạt này làm cho nó phù hợp với các nhà máy EMS có sự thay đổi sản phẩm thường xuyên. Nó đảm bảo hiệu suất ổn định theo các yêu cầu sản xuất khác nhau trong khi vẫn duy trì tốc độ và độ chính xác cao, khiến nó trở thành giải pháp mạnh mẽ cho môi trường sản xuất năng động.
| Đặc điểm kỹ thuật
Thông số kỹ thuật cơ bản | |
kích thước PCB (LXW) | 48 x 48 mm đến 774 x 610 mm (băng tải đôi)* |
Công suất trung chuyển | Lên đến 130 (băng 8 mm) |
Đặt độ chính xác | H24G: +/-0,025 mm (Chế độ tiêu chuẩn) / +/-0,038 mm (Chế độ ưu tiên năng suất, đang phát triển) (3sigma) cpk ≥1,00 |
Kích thước máy | Dài: 1280mm, Rộng: 2656mm, Cao: 1556mm |
Đặt đầu | |||||
H24G | H08M | H02F | H01 | CỦA | |
Số lượng vòi phun | 24 | 8 | 2 | 1 | 1 |
Thông lượng (cph) | 37.000 cph (Chế độ ưu tiên năng suất, đang được phát triển) | 13000 | 7300 | 4200 | 3000 |
Kích thước phần (mm) | 03015 mm đến 5 x 5 | 0603 (0201') đến 45 x 45 | 1608 (0603') đến 74 x 74 (32 x 180) | 1608 (0603') đến 74 x 74 (32 x 180) | |
Kiểm tra sự hiện diện của bộ phận | ○ | ○ (H08MQ) | ○ | x | |
Cung cấp phụ tùng băng | ○ | ○ | ○ | ○ | |
Dán | x | ○ | ○ | ○ | |
Khay | x | ○ | ○ | ○ | |
DynaHead(DX) | ||||
Số lượng vòi phun | 12 | 4 | 1 | |
Thông lượng (cph) | 27.000 | 12000 | 5800 | |
Kích thước phần (mm) | 0402 (01005') đến 12,5 mm theo đường chéo và Y là 7,5 mm trở xuống | 1608 (0603') đến 15 x 15 | 1608 (0603') đến 74 x 74 (32 x 100) | |
Đặt độ chính xác | +/-0,038 (+/-0,050) mm (3σ) cpk ≥1,00 | +/- 0,040 mm (3σ) cpk ≥1,00 | +/- 0,030 mm (3σ) cpk ≥1,00 | |
Kiểm tra sự hiện diện của bộ phận | o | x | o | |
Cung cấp phụ tùng | băng | o | o | o |
Dán | x | o | o | |
Khay | x | o | o | |
*Liên hệ I.C.T để biết điều kiện vận hành cụ thể và thông số kỹ thuật chi tiết.
| SMT Danh sách thiết bị đường dây
Dây chuyền lắp ráp SMT của chúng tôi có thiết bị tiên tiến để lắp ráp PCB hiệu quả và chính xác. Dây chuyền SMT hoàn toàn tự động bao gồm một máy nạp, một máy in tự động cho ứng dụng dán hàn chính xác, một máy gắp và đặt để đặt các bộ phận chính xác, một lò nung lại để hàn đáng tin cậy và một hệ thống AOI để kiểm tra khuyết tật kỹ lưỡng. Dây chuyền sản xuất PCBA chất lượng cao này đảm bảo vận hành trơn tru, độ tin cậy cao và lắp ráp SMT chi phí thấp, đáp ứng các yêu cầu đa dạng của ngành.
Máy Chọn và Đặt FUJI là một phần của hệ sinh thái sản xuất SMT hoàn chỉnh. Nó hoạt động liền mạch với máy in kem hàn, hệ thống kiểm tra SPI, lò nung nóng chảy lại, máy kiểm tra AOI và thiết bị xử lý PCB. Việc tích hợp này đảm bảo quy trình sản xuất hoàn toàn tự động từ khâu tải PCB đến khâu kiểm tra cuối cùng. I.C.T cung cấp giải pháp chìa khóa trao tay SMT giúp các nhà máy xây dựng dây chuyền sản xuất hiệu quả, ổn định và thông minh cho ngành sản xuất điện tử toàn cầu.
| Video thành công của khách hàng
I.C.T đã thực hiện thành công dự án đào tạo và lắp đặt dây chuyền sản xuất đầy đủ SMT ở Algeria để sản xuất điện thoại di động. Hệ thống này bao gồm bộ tải SMT, máy in stencil I.C.T-4034, hệ thống SPI, giải pháp Máy gắp và đặt FUJI, lò nung lại Lyra 733, hệ thống kiểm tra AOI và thiết bị xử lý PCB.
Trong một tháng hỗ trợ tại chỗ, các kỹ sư của chúng tôi đã hoàn thành việc cài đặt, gỡ lỗi và đào tạo người vận hành. Máy gắp và đặt FUJI SMT đóng vai trò quan trọng trong việc đạt được tốc độ sản xuất ổn định và độ chính xác nhất quán. Khách hàng đã bắt đầu sản xuất hàng loạt thành công và đưa ra phản hồi tích cực về độ ổn định của thiết bị cũng như hỗ trợ kỹ thuật I.C.T.
| Hỗ trợ dịch vụ & đào tạo
I.C.T cung cấp hỗ trợ kỹ thuật toàn cầu đầy đủ cho dây chuyền sản xuất SMT, bao gồm cài đặt, lập trình, gỡ lỗi và đào tạo người vận hành. Các kỹ sư của chúng tôi hỗ trợ khách hàng tại chỗ và trực tuyến, đảm bảo khởi động sản xuất nhanh chóng và vận hành ổn định. Đào tạo bao gồm vận hành máy, bảo trì và tối ưu hóa sản xuất. Điều này giúp khách hàng nhanh chóng làm chủ Máy Chọn và Đặt FUJI và đạt được quá trình sản xuất SMT hiệu quả với thời gian ngừng hoạt động giảm và năng suất được cải thiện.
| Khen ngợi khách hàng
Khách hàng đánh giá cao hiệu suất của Máy Gắp và Đặt FUJI nhờ tính ổn định và khả năng sản xuất tốc độ cao. Họ đánh giá cao quá trình cài đặt và đào tạo chuyên nghiệp do các kỹ sư I.C.T cung cấp. Hệ thống cấp liệu thông minh và kiểm soát vị trí chính xác thường được coi là những ưu điểm chính. Khách hàng cũng đánh giá cao dịch vụ phản hồi nhanh, đóng gói an toàn và hỗ trợ vận chuyển toàn cầu đáng tin cậy của chúng tôi, đảm bảo thực hiện dự án suôn sẻ từ khâu giao hàng đến khâu sản xuất.
| Chứng nhận của chúng tôi
I.C.T thiết bị tuân thủ các tiêu chuẩn toàn cầu bao gồm CE, RoHS, ISO9001 và nhiều công nghệ được cấp bằng sáng chế. Những chứng nhận này đảm bảo sự an toàn, độ tin cậy và hiệu suất ổn định trong môi trường công nghiệp. Mỗi hệ thống Máy Gắp và Đặt của FUJI SMT đều được kiểm tra nghiêm ngặt trước khi giao hàng. Quy trình kiểm soát chất lượng của chúng tôi đảm bảo hiệu suất ổn định và độ tin cậy lâu dài cho các ứng dụng sản xuất SMT toàn cầu.
| Giới thiệu về I.C.T và Nhà máy
I.C.T là nhà cung cấp giải pháp SMT hàng đầu với hơn 20 năm kinh nghiệm trong lĩnh vực sản xuất thiết bị điện tử. Chúng tôi đã phục vụ hơn 1.700 khách hàng trên 80 quốc gia trên toàn thế giới. Công ty chúng tôi tích hợp hoạt động R&D, sản xuất, bán hàng và dịch vụ kỹ thuật để cung cấp các giải pháp nhà máy SMT hoàn chỉnh. Với năng lực kỹ thuật mạnh mẽ và kiểm soát chất lượng nghiêm ngặt, chúng tôi giúp khách hàng xây dựng các nhà máy SMT hiệu quả, thông minh và có thể mở rộng từ đầu đến sản xuất hàng loạt.
