| Máy định tuyến SMT PCBA nội tuyến để tháo dỡ chính xác
Máy định tuyến I.C.T IR350 Inline SMT PCBA mang lại khả năng cắt có độ chính xác cao cho các tấm PCBA phức tạp. Được thiết kế cho các ngành đòi hỏi khắt khe như điện tử ô tô, điện thoại thông minh, thiết bị y tế và hàng không vũ trụ, bộ định tuyến PCB tiên tiến này đảm bảo việc phân tách các bảng mạch sạch sẽ, không bị căng thẳng. Thiết kế nền tảng kép mạnh mẽ và hệ thống điều khiển thông minh cho phép sản xuất liên tục trong khi vẫn duy trì dung sai chặt chẽ. Với tốc độ cắt lên tới 100mm/s và độ chính xác lặp lại ±0,01mm, máy giúp nhà sản xuất nâng cao năng suất, giảm thiểu khuyết tật và đáp ứng các yêu cầu nghiêm ngặt về chất lượng. Dù xử lý các bo mạch mỏng 0,5mm hay các tấm dày hơn lên đến 4,0mm, máy định tuyến SMT PCBA này đều cung cấp hiệu suất ổn định, đáng tin cậy mà dây chuyền sản xuất thiết bị điện tử hiện đại yêu cầu.
| Tính năng

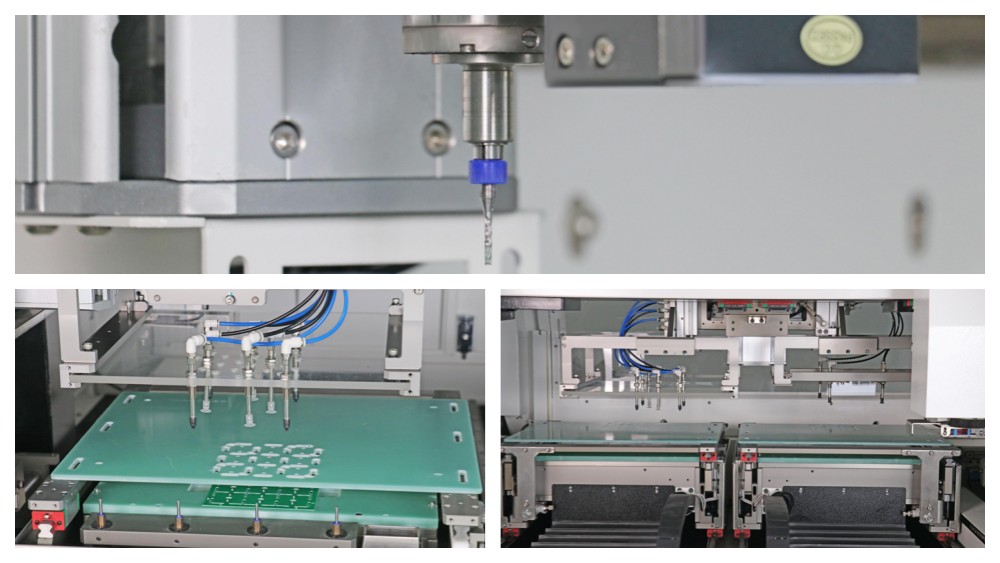

Hệ thống tầm nhìn và căn chỉnh nâng cao
Hệ thống quan sát độ nét cao hoạt động đồng trục với dao phay để dễ dàng hiệu chỉnh camera và định vị chính xác. Nó nhận dạng tất cả các loại dấu PCB và cung cấp hiệu chỉnh đối trọng trực quan. Công nghệ thông minh này đảm bảo đường dẫn định tuyến chính xác mọi lúc, ngay cả với các thiết kế bo mạch phức tạp. Kết hợp với nhập CAD và tối ưu hóa đường dẫn nhanh chóng, hệ thống hỗ trợ lập trình ngoại tuyến và quét toàn bộ bảng. Những khả năng này giúp bộ định tuyến PCBA nội tuyến có độ linh hoạt cao cho các nhu cầu sản xuất khác nhau trong khi vẫn duy trì chất lượng cắt tuyệt vời.

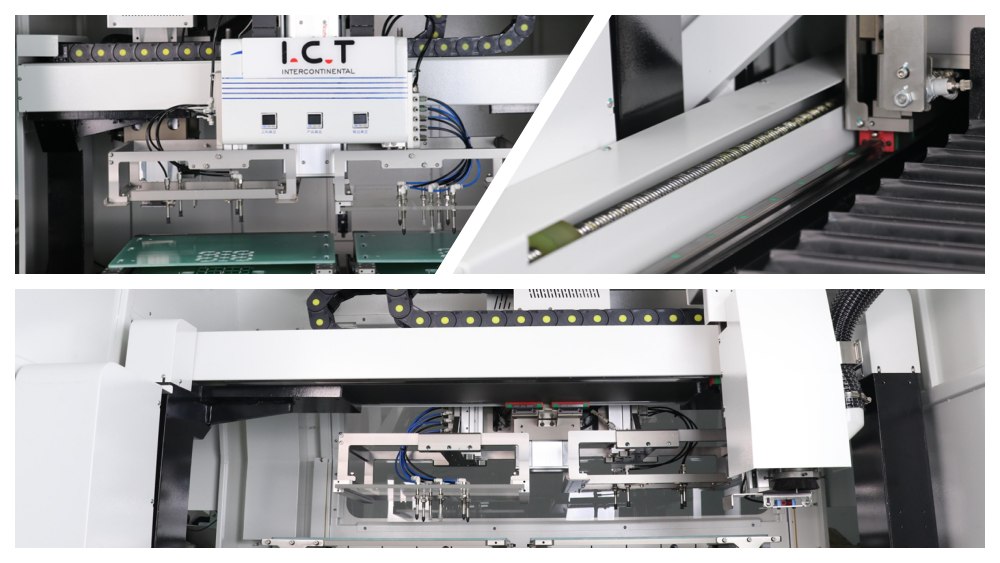

Hệ thống chuyển động ổn định với các thành phần cao cấp
Động cơ servo Panasonic nhập khẩu kết hợp với thanh vít có độ chính xác cao mang lại chuyển động mượt mà, chính xác trên các trục X, Y và Z. Cấu trúc cơ học mạnh hơn và dày hơn giúp cải thiện đáng kể độ ổn định tổng thể của máy trong quá trình vận hành tốc độ cao. Thiết kế chắc chắn này giúp giảm độ rung và đảm bảo độ tin cậy lâu dài, khiến Máy định tuyến SMT PCBA nội tuyến trở nên lý tưởng để sử dụng liên tục trong công nghiệp trong các ứng dụng định tuyến PCBA khối lượng lớn.

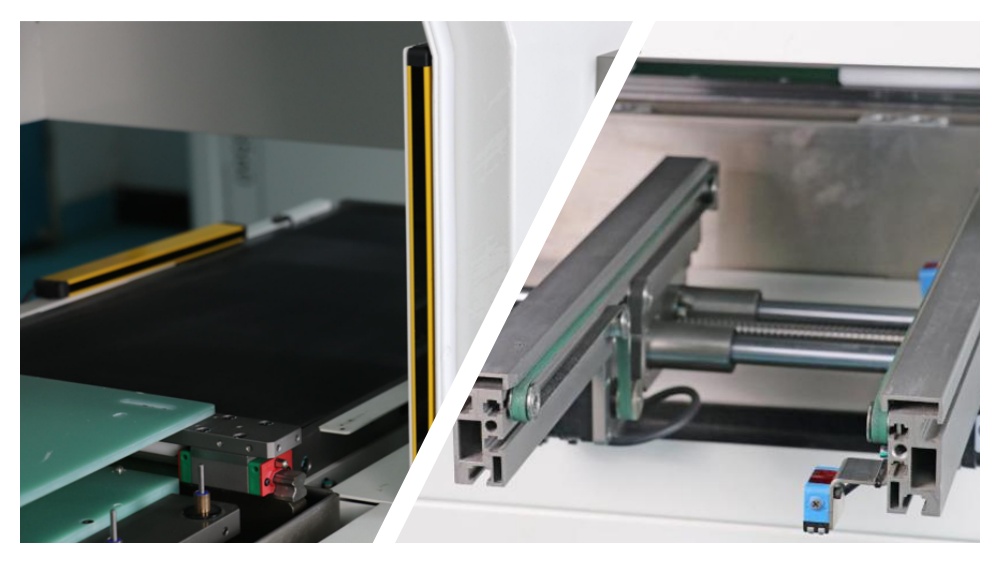

Tính năng an toàn và quản lý công cụ thông minh
Tính năng phát hiện gãy dao tiêu chuẩn sẽ tự động cảnh báo cho người vận hành nếu dao phay bị hỏng hoặc mòn. Máy còn có tính năng thay dao tự động, giúp quá trình sản xuất diễn ra không bị gián đoạn. Giám sát cảm biến thời gian thực ngăn chặn hoạt động liên tục với các công cụ bị hỏng. Các yếu tố an toàn như cảm biến kiểm soát truy cập và rèm chắn sáng tùy chọn sẽ bảo vệ người vận hành tốt hơn. Những chức năng thông minh này giúp tăng hiệu quả và giảm thiểu những sai lầm tốn kém.

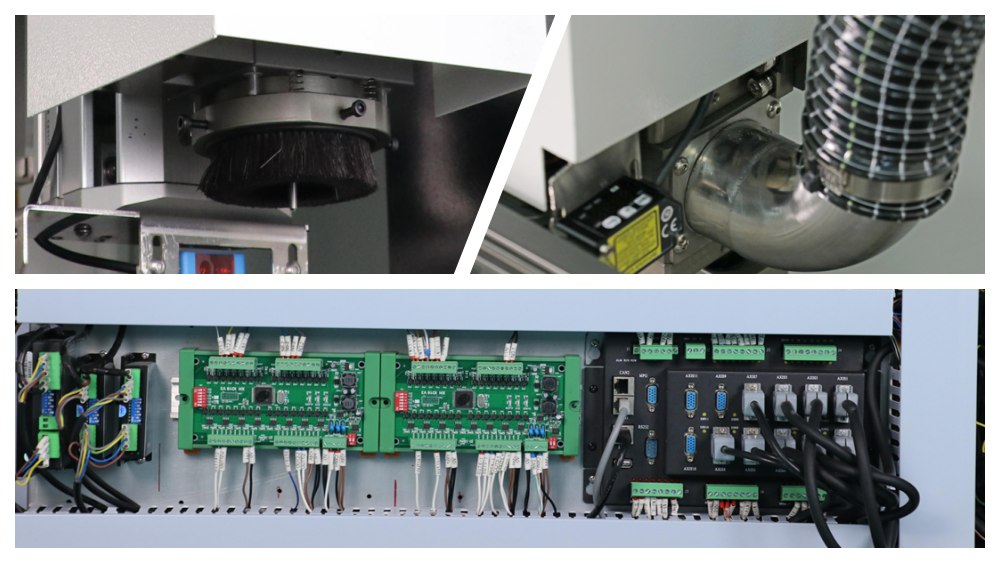

Thiết kế loại bỏ bụi và nền tảng kép hiệu quả
Cấu trúc nền tảng kép cho phép hoạt động độc lập ở cả hai bên, nâng cao hiệu quả sản xuất một cách đáng kể. Đồ đạc tháo nhanh và điều chỉnh linh hoạt giúp việc thay đổi nhanh chóng và dễ dàng. Bộ hút bụi chân không tách biệt mạnh mẽ với lực hút cao và độ ồn thấp giúp khu vực làm việc luôn sạch sẽ. Súng hơi ion bổ sung và tính năng khử tĩnh điện xoáy hình khuyên loại bỏ tĩnh điện một cách hiệu quả và ngăn bụi bám vào PCBs.
Máy đặt IC tự động PCBA
1. Tự động nạp: tự động nạp sản phẩm được đặt vào đĩa sau khi nhận được tín hiệu từ máy phía trước.
2. Quét mã tự động: CCD phát hiện kích thước sản phẩm và có chức năng quét mã cùng lúc.
3. Chảo tự động: CCD hướng dẫn vòi hút tự động hút sản phẩm OK vào chảo.
4. Tự động phân biệt mã NG: Sản phẩm NG được tự động cho vào đĩa NG, mã NG và đĩa nĩa được cho vào hộp bị lỗi.
5. Khay xếp chồng tự động: tự động cấp khay trống và xếp khay thành phẩm OK đầy khay.
6. AGV tự động nạp vào các khay trống và lấy đi các khay đầy.
Quá trình:
| Đặc điểm kỹ thuật
| Thông số kỹ | thuật |
| Người mẫu | I.C.T-IR350 |
| PCB Kích thước | 350×310mm |
| Số nền tảng | Nền tảng đôi |
| PCB Độ dày | 0,5 ~ 4,0 mm |
| PCB Chế độ hỗ trợ | Đồ gá đa chức năng, Đồ gá đặc biệt |
| Tốc độ cắt X,Y | 0 ~ 100 mm/giây |
| Lặp lại độ chính xác | ± 0,01 mm |
| Cắt chính xác | ± 0,05 mm |
| Phương pháp lái X, Y, Z | Động cơ AC servo |
| Chế độ điều khiển X, Y, Z | Bộ điều khiển CNC |
| Kích thước dao phay | 0,8 ~ 3,0 mm |
| Tốc độ trục chính | Tối đa 80.000 vòng/phút |
| Vận hành & Lưu trữ dữ liệu | Hệ thống PC công nghiệp |
| Điện áp (Máy chính) | 220V, 50/60Hz |
| Nguồn điện (Máy chính) | 1,5 kW |
| Cung cấp áp suất không khí | 4,5 kg/cm2 |
| Kích thước (L×W×H) | 1450×1330×1641mm |
| Trọng lượng (có máy hút bụi) | Xấp xỉ. 1000 kg |
| Phương pháp thu gom bụi | Hút bụi |
| Khối lượng không khí của máy hút bụi | 28 ~ 35 m³/phút |
| Kích thước máy hút bụi | 650×750×1500mm |
| Điện áp máy hút bụi | 380V, 50/60 Hz, 3 kW |
* I.C.Ttiếp tục làm việc về chất lượng và hiệu suất, thông số kỹ thuật và ngoại hình có thể được cập nhật mà không cần thông báo cụ thể.
| SMT Danh sách thiết bị đường dây
Giải pháp dây chuyền sản xuất I.C.T hoàn chỉnh SMT bao gồm máy xúc/dỡ hàng, máy in dán hàn, máy gắp và đặt, SPI, AOI, lò nung lại và các thiết bị cần thiết khác. Khi kết hợp với Máy định tuyến SMT PCBA nội tuyến, các hệ thống này tạo ra dây chuyền sản xuất hoàn toàn tự động, hiệu suất cao, mang lại chất lượng ổn định và thông lượng tối đa cho các ứng dụng ô tô, điện tử tiêu dùng và công nghiệp.
| Video thành công của khách hàng
Cài đặt tại chỗ thành công ở Bồ Đào Nha
Vào tháng 4 năm 2026, một kỹ sư I.C.T đã đến Bồ Đào Nha để hoàn tất quá trình đào tạo và lắp đặt tại chỗ cho toàn bộ dây chuyền sản xuất SMT phục vụ thiết bị điện tử ô tô, bao gồm cả hệ thống điều khiển và chiếu sáng ô tô. Khách hàng rất hài lòng với cả hiệu suất của thiết bị và chương trình đào tạo chuyên nghiệp được cung cấp. Họ khen ngợi quá trình thiết lập suôn sẻ và hướng dẫn rõ ràng, giúp nhóm của họ nhanh chóng nắm vững cách vận hành và bảo trì hàng ngày. Dự án thành công này tiếp tục thể hiện sự cam kết và hỗ trợ kỹ thuật mạnh mẽ của I.C.T đối với sự thành công của khách hàng trên toàn thế giới.
| Hỗ trợ dịch vụ và đào tạo
Dịch vụ chuyên nghiệp và hỗ trợ đào tạo Chúng tôi cung cấp các dịch vụ lắp đặt, vận hành và đào tạo thực hành toàn diện để đảm bảo nhóm của bạn có thể vận hành thiết bị hiệu quả ngay từ ngày đầu. Các kỹ sư giàu kinh nghiệm của chúng tôi cung cấp hỗ trợ kỹ thuật liên tục, tối ưu hóa quy trình và hướng dẫn bảo trì thường xuyên. Cho dù bạn cần hỗ trợ tại chỗ hay hỗ trợ từ xa, I.C.T luôn sẵn sàng giúp bạn tối đa hóa hiệu suất thiết bị và đạt được mục tiêu sản xuất dài hạn.
| Khách hàng của chúng tôi nói gì
Khách hàng luôn khen ngợi các kỹ sư của chúng tôi về tính chuyên nghiệp và khả năng giải quyết vấn đề nhanh chóng. Nhiều sản phẩm nêu bật chất lượng tuyệt vời và độ ổn định của thiết bị của chúng tôi, cùng với việc đóng gói cẩn thận để đảm bảo giao hàng an toàn. Họ cũng đánh giá cao thời gian phản hồi nhanh chóng của chúng tôi bất cứ khi nào có câu hỏi kỹ thuật phát sinh. Một khách hàng lưu ý rằng Máy định tuyến SMT PCBA nội tuyến vượt quá mong đợi cả về độ chính xác và độ tin cậy.
| Chứng nhận và tiêu chuẩn
Thiết bị của chúng tôi đáp ứng các tiêu chuẩn an toàn và chất lượng quốc tế, bao gồm các chứng nhận CE, RoHS và ISO9001. Chúng tôi cũng nắm giữ nhiều bằng sáng chế cho các công nghệ tiên tiến. Những thông tin xác thực này thể hiện cam kết của chúng tôi trong việc cung cấp các giải pháp an toàn, đáng tin cậy và có trách nhiệm với môi trường mà khách hàng có thể tin tưởng trong các môi trường sản xuất đòi hỏi khắt khe.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T là nhà cung cấp giải pháp thiết bị điện tử chuyên nghiệp với đội ngũ R&D riêng, cơ sở sản xuất hiện đại và quy trình kiểm soát chất lượng nghiêm ngặt. Với hơn 25 năm kinh nghiệm trong ngành và tốc độ phát triển nhanh chóng, chúng tôi đã hỗ trợ hơn 1.600 khách hàng trên 72 quốc gia. Đội ngũ kỹ sư tận tâm và không gian nhà máy rộng lớn cho phép chúng tôi cung cấp các giải pháp toàn diện cho nhà máy với dịch vụ hậu mãi xuất sắc và hỗ trợ kỹ thuật toàn cầu.
