I.C.T-5700
I.C.T
| Số: | |
|---|---|

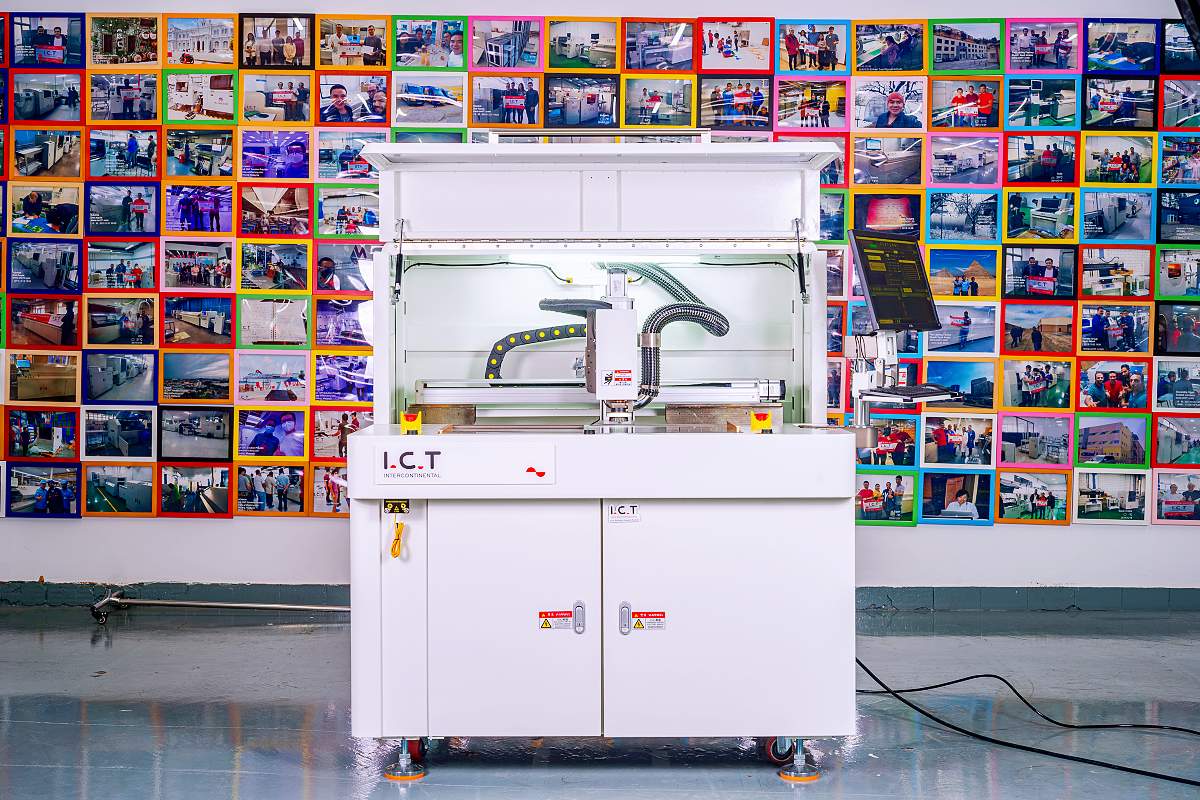

| Máy định tuyến ngoại tuyến PCBA có độ chính xác cao
Bộ định tuyến ngoại tuyến I.C.T-5700 dòng PCBA mang đến khả năng khử nhiễu chính xác và ít gây áp lực cho các lĩnh vực điện tử khác nhau, bao gồm điện thoại thông minh, thiết bị đeo thông minh, thiết bị điện tử ô tô và thiết bị y tế. Nó có hệ thống thị giác CCD mới để điều chỉnh căn chỉnh trực quan và trục chính tốc độ cao đạt tới 80.000 vòng / phút để cắt nhanh, chính xác. Thiết kế nền tảng kép cho phép xử lý nhiều sản phẩm khác nhau cùng lúc hoặc kết hợp thành một nền tảng lớn cho các bo mạch lớn hơn. Các tính năng an toàn như rèm chắn sáng và dừng khẩn cấp bảo vệ người vận hành, trong khi súng hơi ion giữ cho bảng sạch khỏi tĩnh điện và bụi. Phần mềm dễ sử dụng và các thành phần đáng tin cậy giúp bộ định tuyến PCBA ngoại tuyến phù hợp với dây chuyền sản xuất hiệu quả.
| Tính năng

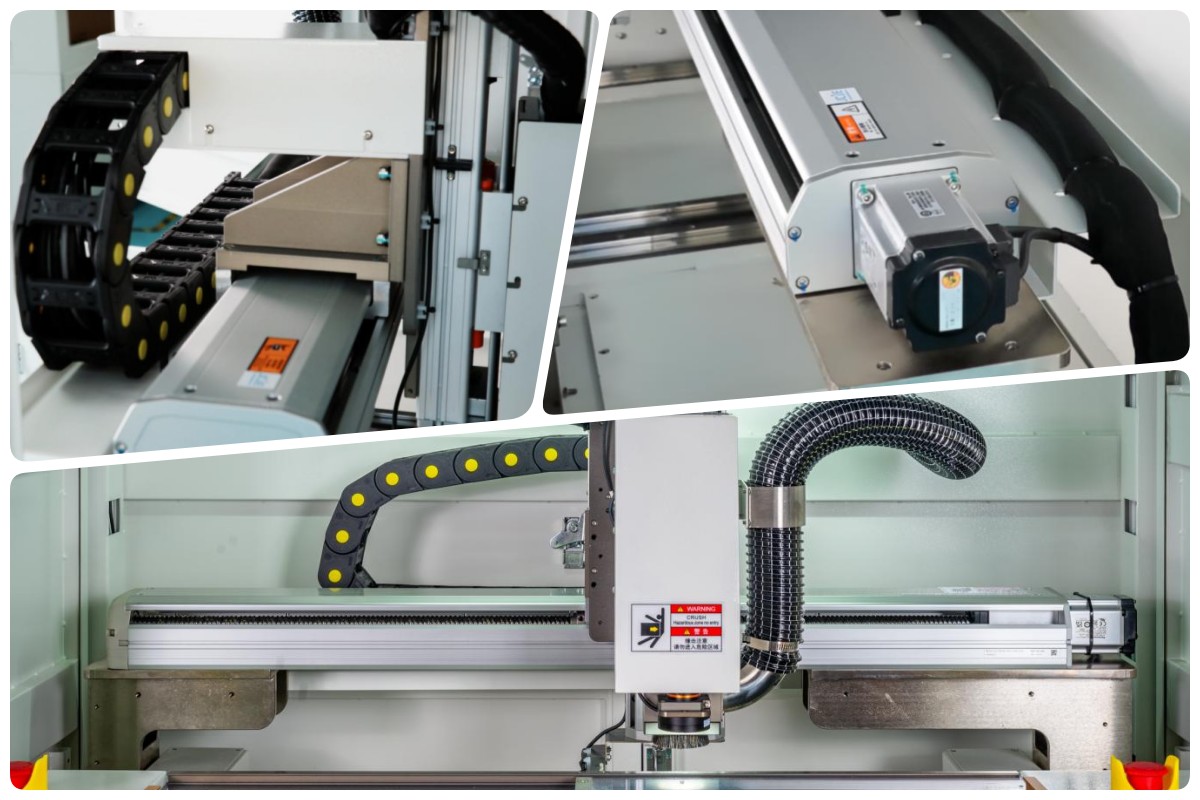

Hệ thống truyền tải
Hệ thống truyền động sử dụng động cơ servo Panasonic nhập khẩu kết hợp với thanh trục vít và ray dẫn hướng có độ chính xác cao từ PMI hoặc HIWIN. Thiết lập này đảm bảo chuyển động trơn tru và chính xác. Cấu trúc chắc chắn hơn, dày hơn giúp cải thiện độ ổn định của máy trong quá trình vận hành. Xích xe tăng linh hoạt giữ cho dây được ngăn nắp và bảo vệ chúng khỏi bị nhiễu. Mô-đun trục X có thiết kế chống bụi độc đáo giúp giảm nhu cầu bảo trì và kéo dài tuổi thọ linh kiện. Những tính năng này giúp bộ định tuyến PCBA ngoại tuyến trở nên đáng tin cậy để sử dụng lâu dài trong các môi trường sản xuất có yêu cầu khắt khe.

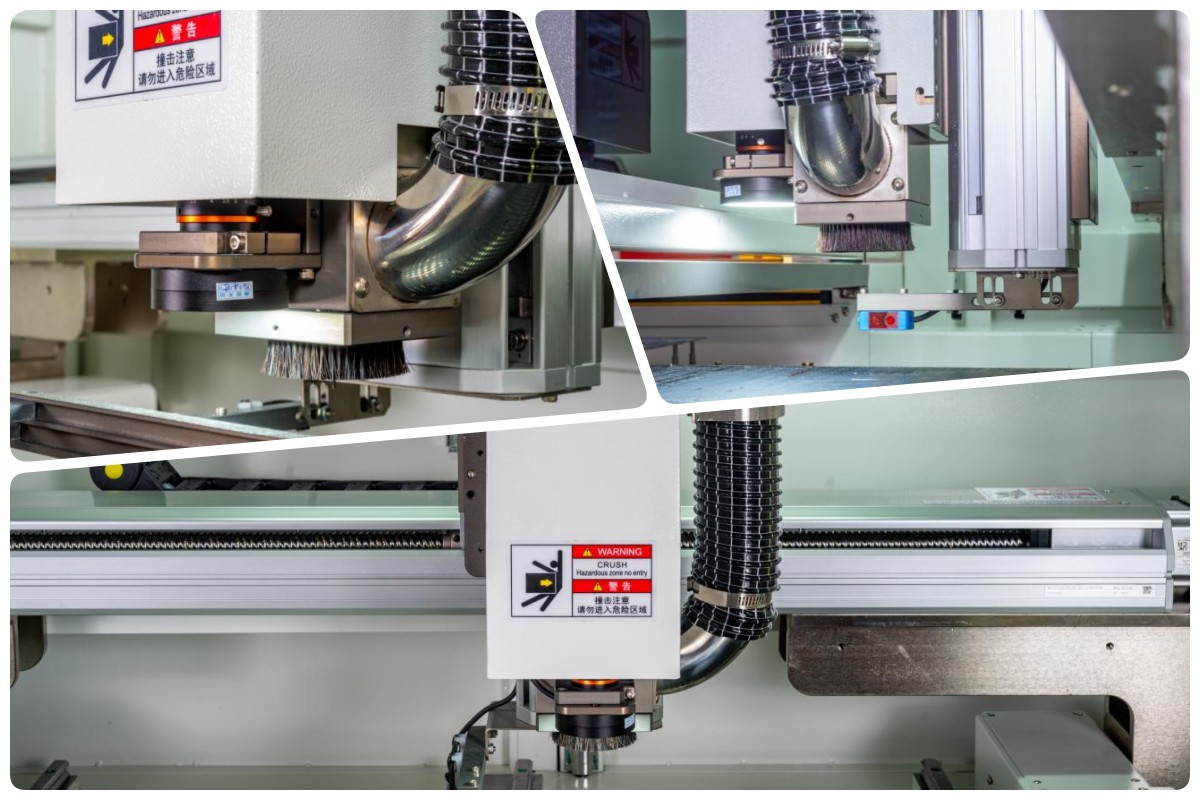

Hệ thống định tuyến

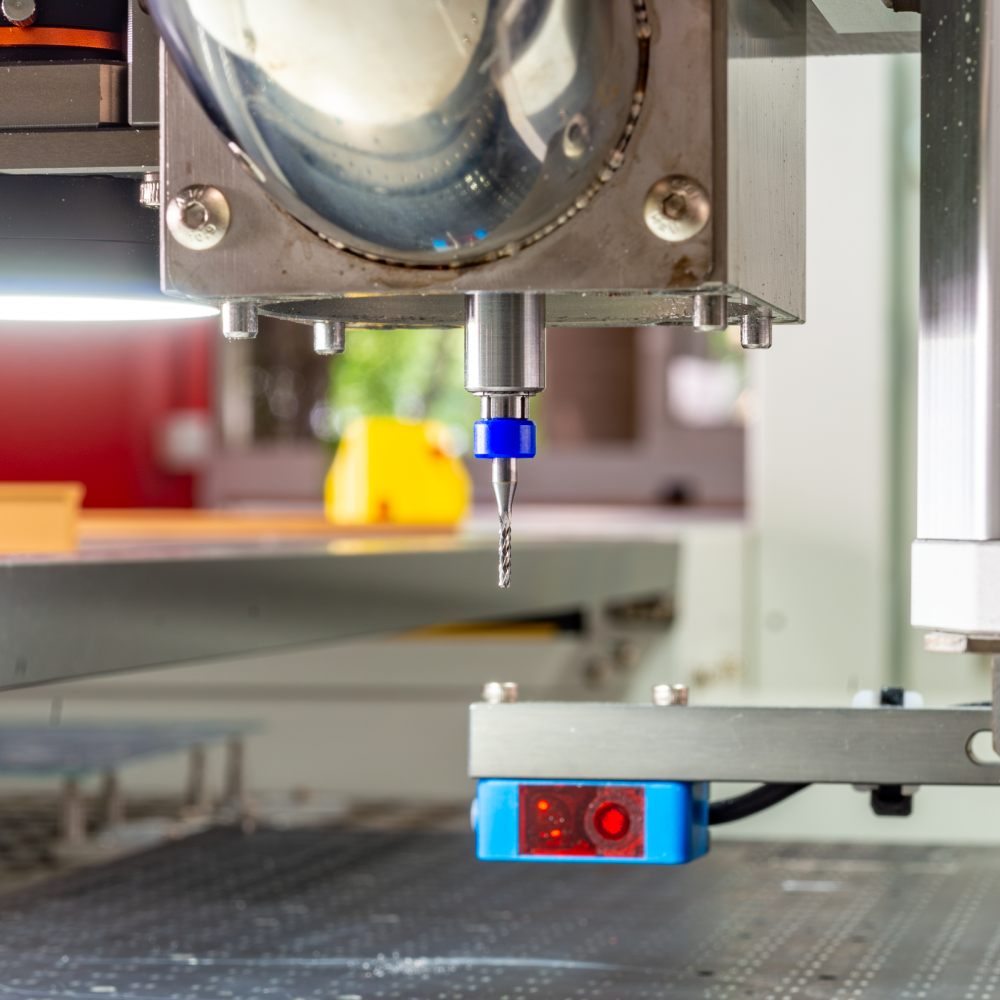

Hệ thống bộ định tuyến bao gồm một camera CCD độ phân giải cao đồng trục với dao phay để dễ dàng hiệu chỉnh và định vị chính xác. Tính năng phát hiện gãy dụng cụ tiêu chuẩn sẽ cảnh báo ngay cho người vận hành nếu dao cắt bị mòn hoặc hỏng. Bộ thay dao tự động tùy chọn cho phép làm việc liên tục không dừng, nâng cao hiệu quả. Súng hơi ion loại bỏ tĩnh điện khỏi bề mặt PCB để ngăn chặn bụi hút. Trục xoay tốc độ cao từ RSK hoặc NSK giúp giảm lực cắt, mang lại độ chính xác cao, quán tính nhỏ và phản hồi nhanh để cắt sạch trên bộ định tuyến ngoại tuyến PCBA.

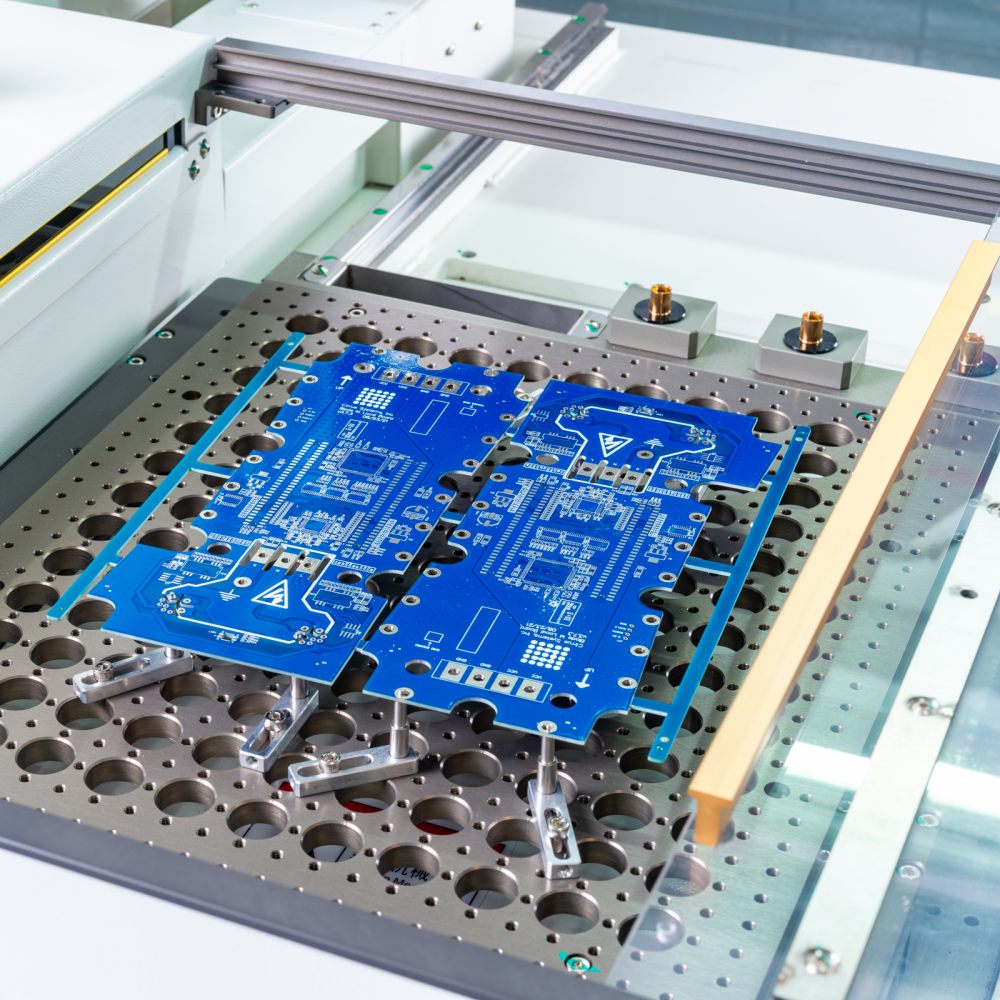

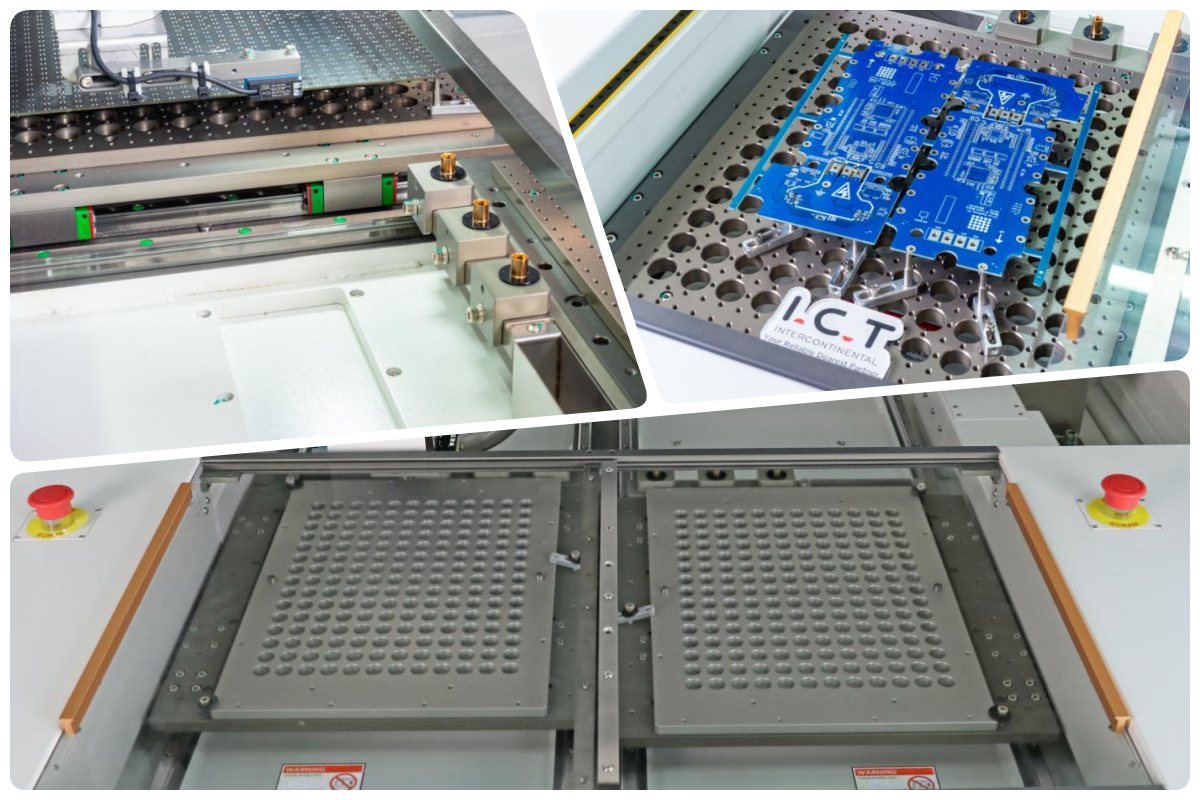

Hệ thống nền tảng
Hệ thống bệ có tính năng điều khiển trục Y bằng ray trượt và động cơ servo để mang lại độ ổn định tuyệt vời. Các biện pháp an toàn bao gồm nút dừng khẩn cấp hai chiều, tấm che an toàn tiêu chuẩn và rèm chắn sáng. Nút khởi động ở cả hai bên yêu cầu nhấn đồng thời để vận hành an toàn. Đế xốp tổ ong cung cấp lực hút mạnh mẽ và khả năng tương thích với nhiều loại PCB khác nhau. Thiết kế nền tảng kép này hỗ trợ các thiết bị cố định đa chức năng hoặc đặc biệt, cho phép xử lý hiệu quả các bo mạch khác nhau trong khi vẫn duy trì sự an toàn cho người vận hành trong bộ định tuyến ngoại tuyến PCBA.

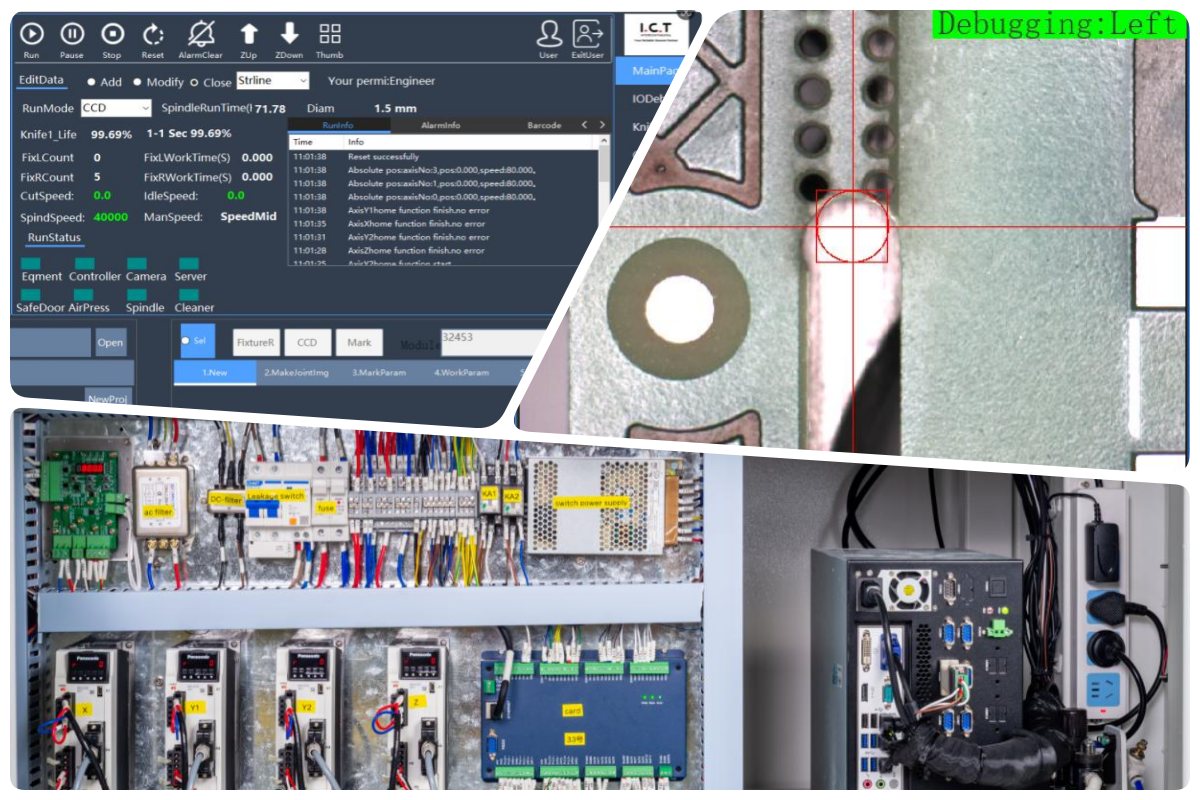

Hệ thống điều khiển
Hệ thống điều khiển sử dụng máy tính công nghiệp với bộ điều khiển CNC chuyên dụng cho độ chính xác và ổn định cao. Nó cung cấp khả năng chống nhiễu mạnh mẽ trong cài đặt gốc. Dữ liệu sản xuất có thể truy nguyên được bằng các báo cáo nhật ký để quản lý chất lượng. Giao diện tuân thủ các tiêu chuẩn CE và dễ học, cho phép thay đổi chương trình nhanh chóng. Một CCD đồng trục cung cấp khả năng giám sát trực quan theo thời gian thực. Những phần tử này giúp bộ định tuyến PCBA ngoại tuyến dễ vận hành và duy trì hiệu suất ổn định.

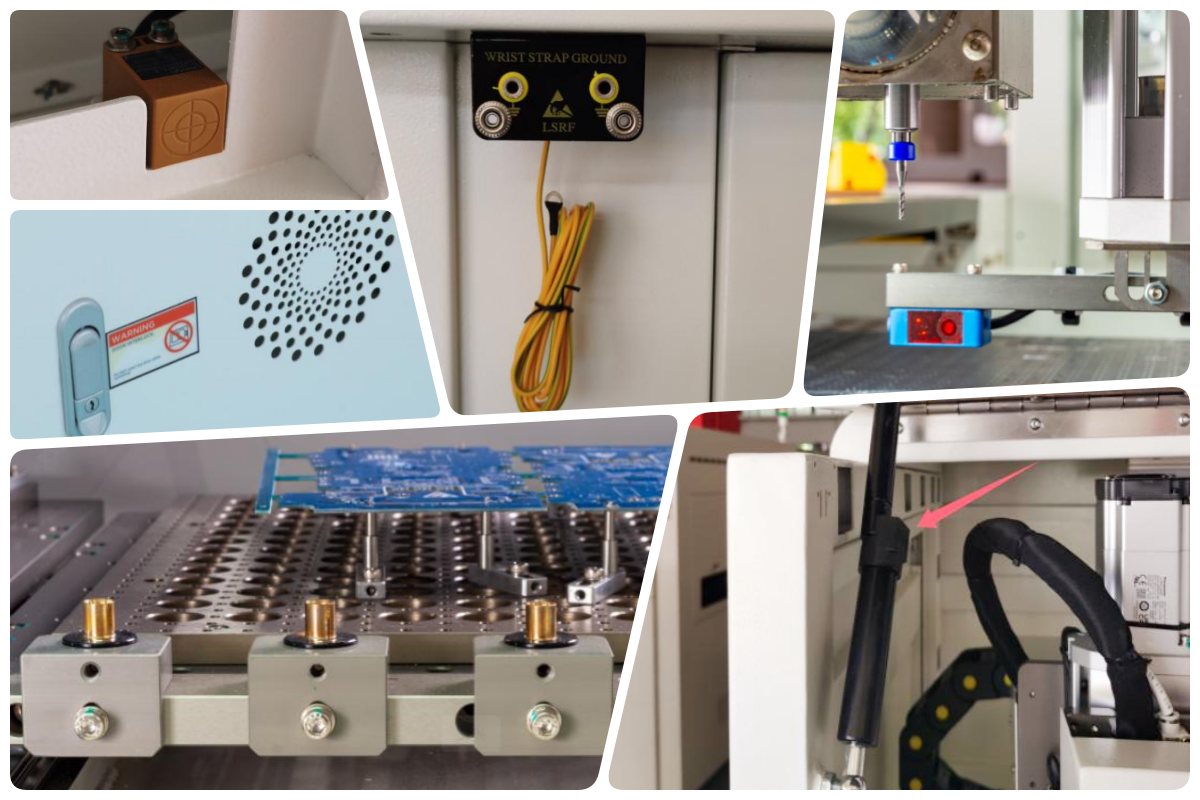

Hiển thị chi tiết
Các chi tiết chính bao gồm quạt đối lưu để làm mát, cảm biến an toàn cửa bên để bảo vệ và giao diện ESD để ngăn ngừa hư hỏng do tĩnh điện. Bộ thay dao tự động tùy chọn hỗ trợ hoạt động không ngừng. Cảm biến phát hiện dao bị hỏng sẽ theo dõi tình trạng dao trong thời gian thực. Thanh chống khí nén tự khóa đảm bảo hỗ trợ cửa ổn định. Những thiết kế chu đáo này nâng cao sự an toàn, tiện lợi và độ tin cậy khi sử dụng bộ định tuyến ngoại tuyến PCBA hàng ngày.
| Đặc điểm kỹ thuật
| Người mẫu | I.C.T-5700M | I.C.T-5700L | I.C.T-5700LL |
| Kích thước Pcb (Nền tảng đôi, Kích thước đặc biệt tùy chọn) | 290*350mm | 350*450mm | 450*500mm |
| độ dày PCB | 0,3 ~ 6,0mm | ||
| Trọng lượng (có máy hút bụi) | 1000kg | ||
| Kích thước | 1075*1430*1460mm | 1125*1530*1460mm | 1225*1530*1460mm |
| Phương pháp thu gom bụi | Hút bụi | ||
| Thể tích không khí của máy hút bụi | 28~35cm3/phút | ||
| Kích thước máy hút bụi | 640*785*1760mm | ||
| Điện áp của máy hút bụi | 380V,50/60HZ,3kw | ||
| SMT Danh sách thiết bị đường dây
I.C.T tạo ra Dây chuyền sản xuất PCBA chất lượng cao thực sự. Máy hút chân không giúp bảng sạch sẽ. Máy in tự động dán đúng. Đặt chip đúng. Nhiều vùng hàn nóng chảy lại cứng. Tốt AOI tìm thấy tất cả xấu. Dòng giữ chặt chẽ. Năng suất cao. Chi phí thấp. Không chơi. Làm đèn báo sức khoẻ cho xe làm việc chăm chỉ. Ban đã sẵn sàng thế giới thực. Chúng tôi trở lại đầy đủ.
| Tên sản phẩm | Mục đích trong dòng SMT |
|---|---|
| SMT dòng | Dây chuyền lắp ráp Ful-auto SMT chìa khóa trao tay |
| PCB Bộ tải | Tự động tải PCB trần vào dòng. |
| Máy in dán hàn | In chính xác chất hàn dán trên miếng đệm PCB. |
| Chọn và đặt máy | Gắn chính xác các thành phần vào PCB. |
| Lò phản xạ | Làm tan chảy chất hàn để tạo thành các mối nối chắc chắn. |
| Video thành công của khách hàng
Một khách hàng đến từ Algeria, chuyên về điện thoại phổ thông, đã đến thăm nhà máy của chúng tôi để nghiệm thu máy. Họ đã mang đến hơn mười tấm nền và linh kiện PCB. Nhóm của chúng tôi đã chạy thử sản xuất đầy đủ bằng cách sử dụng dòng SMT hoàn chỉnh: máy in hoàn toàn tự động, SPI để kiểm tra mối hàn, máy định vị RX-8 cho các bộ phận nhỏ, RS-1R cho các bộ phận lớn hơn, khay nạp cho nắp che chắn, lò nung lại, AOI để kiểm tra chất lượng và cuối cùng là bộ định tuyến I.C.T-5700 ngoại tuyến PCBA để tách bo mạch chính xác. Quá trình diễn ra suôn sẻ, chứng tỏ hiệu quả cao và vết cắt sạch sẽ. Khách hàng hài lòng với kết quả và hiệu suất của máy.
| Hỗ trợ dịch vụ và đào tạo
I.C.T cung cấp dịch vụ hỗ trợ đầy đủ, bao gồm cài đặt, đào tạo tại chỗ và bảo trì liên tục. Các kỹ sư giàu kinh nghiệm của chúng tôi hướng dẫn người vận hành cách sử dụng bộ định tuyến PCBA ngoại tuyến một cách an toàn và hiệu quả. Chúng tôi cung cấp đào tạo chi tiết về lập trình, thay đổi công cụ và chăm sóc hàng ngày. Hỗ trợ từ xa và cung cấp phụ tùng thay thế nhanh chóng giúp giảm thiểu thời gian ngừng hoạt động. Với các trung tâm dịch vụ trên toàn thế giới, chúng tôi đảm bảo phản hồi nhanh chóng cho mọi vấn đề. Sự hỗ trợ đầy đủ này giúp khách hàng đạt được quá trình sản xuất suôn sẻ và giá trị máy tối đa.
| Lời chứng thực của khách hàng
Nhiều khách hàng khen ngợi các kỹ sư lành nghề của chúng tôi đã giải quyết vấn đề nhanh chóng và hướng dẫn chuyên nghiệp. Họ đánh giá cao hiệu suất đáng tin cậy và độ chính xác của thiết bị của chúng tôi. Đóng gói an toàn, cẩn thận đảm bảo máy đến trong tình trạng hoàn hảo. Câu trả lời nhanh cho các câu hỏi sẽ xây dựng niềm tin vững chắc. Nhìn chung, khách hàng đánh giá cao chất lượng cao và sự hỗ trợ tuyệt vời từ I.C.T.
| Chứng nhận và tiêu chuẩn
I.C.T có các chứng nhận quan trọng bao gồm CE về an toàn, RoHS cho tiêu chuẩn môi trường và ISO9001 cho quản lý chất lượng. Chúng tôi cũng sở hữu nhiều bằng sáng chế cho công nghệ tiên tiến. Những chứng chỉ này chứng tỏ cam kết của chúng tôi về các sản phẩm đáng tin cậy, an toàn và chất lượng cao, đáp ứng các yêu cầu toàn cầu.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T có cơ sở sản xuất và R&D riêng với đội ngũ kỹ sư đông đảo. Công ty đã phát triển nhanh chóng trong những năm gần đây, phục vụ hơn 1600 khách hàng tại hơn 72 quốc gia. Nhà máy hiện đại của chúng tôi tuân theo quy trình kiểm tra nghiêm ngặt và hệ thống quản lý chất lượng. Điều này đảm bảo mọi máy, bao gồm cả bộ định tuyến PCBA ngoại tuyến, đều đáp ứng các tiêu chuẩn cao. Chúng tôi tập trung vào sự đổi mới và dịch vụ toàn cầu để mang lại thành công lâu dài cho khách hàng.
