| Máy hàn sóng nhúng
Máy hàn sóng DIP dòng W I.C.T là Hệ thống hàn sóng PCB hoàn thiện và được tin cậy rộng rãi dành cho dây chuyền sản xuất DIP và dây chuyền lắp ráp THT. Máy hàn sóng DIP SMT này kết hợp công nghệ phun Kuroda của Nhật Bản, hệ thống sưởi độc lập theo chiều ngang và thiết kế tiết kiệm năng lượng thông minh để mang lại khả năng làm ướt hoàn hảo trên các bộ phận xuyên lỗ với khả năng oxy hóa tối thiểu. Công suất hoạt động chỉ ở mức 7kW trong khi khả năng bảo vệ nitơ tùy chọn đáp ứng các yêu cầu chất lượng cao nhất. Sau nhiều năm vận hành thành công tại hàng nghìn nhà máy trên toàn thế giới, nó đã trở thành lựa chọn hàng đầu cho khách hàng khi xây dựng các dây chuyền DIP hiệu quả và đáng tin cậy.
| Tính năng
Đầu phun Kuroda của Nhật Bản với diện tích phun có thể điều chỉnh và bộ lọc hình chóp tạo ra lớp phủ thông lượng đồng đều và tiết kiệm trong mỗi chu kỳ. Đồng hồ đo lưu lượng kỹ thuật số và van áp suất ổn định giúp giảm chất thải và giữ cho lò sạch – một lợi thế chính cho Máy hàn sóng DIP SMT trong dây chuyền sản xuất DIP khối lượng lớn.
Tính năng bảo vệ quá nhiệt độc lập của bên thứ ba cộng với điều khiển vòng kín PLC+PID mang lại nhiều rào cản an toàn. Người vận hành hệ thống bảo vệ dừng khẩn cấp tức thì và giám sát thời gian thực cũng như toàn bộ Hệ thống hàn sóng PCB trong suốt 24 giờ hoạt động.
Các vùng sưởi ấm độc lập nằm ngang với đường dẫn khí nóng khép kín và các tấm chỉnh lưu đảm bảo nhiệt độ đồng đều hoàn hảo trên toàn bộ bảng. Thời gian khởi động chỉ khoảng 15 phút và mức tiêu thụ điện năng bình thường vẫn ở mức 7kW – hệ thống sưởi hiệu quả nhất trong số các Máy hàn sóng DIP tương tự.
| Danh sách thiết bị dòng DIP
| Người mẫu | W4 | W3 | W2 |
| Kích thước:(mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Trọng lượng (kg) | Khoảng 1500kg | Khoảng 1200kg | Khoảng 790kg |
| Cung cấp điện | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Sức mạnh khởi động | 32kw | 24kw | 16kw |
| Sức mạnh hoạt động | 12kw | 9kw | 7kw |
| Hệ thống điều khiển | Plc | ||
| Hệ thống phun | |||
| Phương thức truyền tải | Động cơ bước | ||
| Áp lực phun | 0,25Mpa--0,4Mpa | ||
| dòng chảy lux | 10--100ml/phút | ||
| Đường kính ống xả | Φ200mm | ||
| Công suất xả | 25m3/phút | ||
| Hệ thống làm nóng trước | |||
| Chế độ làm nóng trước | Không khí nóng | ||
| Chế độ điều khiển | PID + SSR | ||
| Khu làm nóng sơ bộ | 4 | 3 | 2 |
| Chiều dài làm nóng trước | 1800mm | 1600mm | 1200mm |
| Nhiệt độ làm nóng trước. | (Nhiệt độ phòng) -250°C | ||
| Thời gian khởi động (phút) | Khoảng 15 phút (cài đặt 150°C) | ||
| Băng tải Hệ thống | |||
| Kích thước PCB:LxW(mm) | Tối thiểu: 80x60mm; Tối đa: 400x300mm | ||
| Băng tải Tốc độ | 0-2000(mm/phút) | ||
| Băng tải Chiều cao | 750+/-20 (mm) | ||
| Ngón tay | Vuốt móc đôi (Tiêu chuẩn) | ||
| Kiểm soát chiều rộng Băng tải | thủ công | ||
| Băng tải Góc | 4 ~ 7 độ | ||
| Hệ thống hàn | |||
| Kiểu nồi hàn | Truyền động cơ khí | ||
| Chất liệu nồi hàn | Titan đầy đủ (Tiêu chuẩn FT) | ||
| Nhiệt độ nồi hàn | 300 ° C. | ||
| Dung tích nồi hàn | Không chì 350kg | Không chì 300kg | Không chì 250kg |
| Khác | |||
| Hệ thống làm sạch ngón tay | Chải | ||
| Danh sách thiết bị dòng DIP

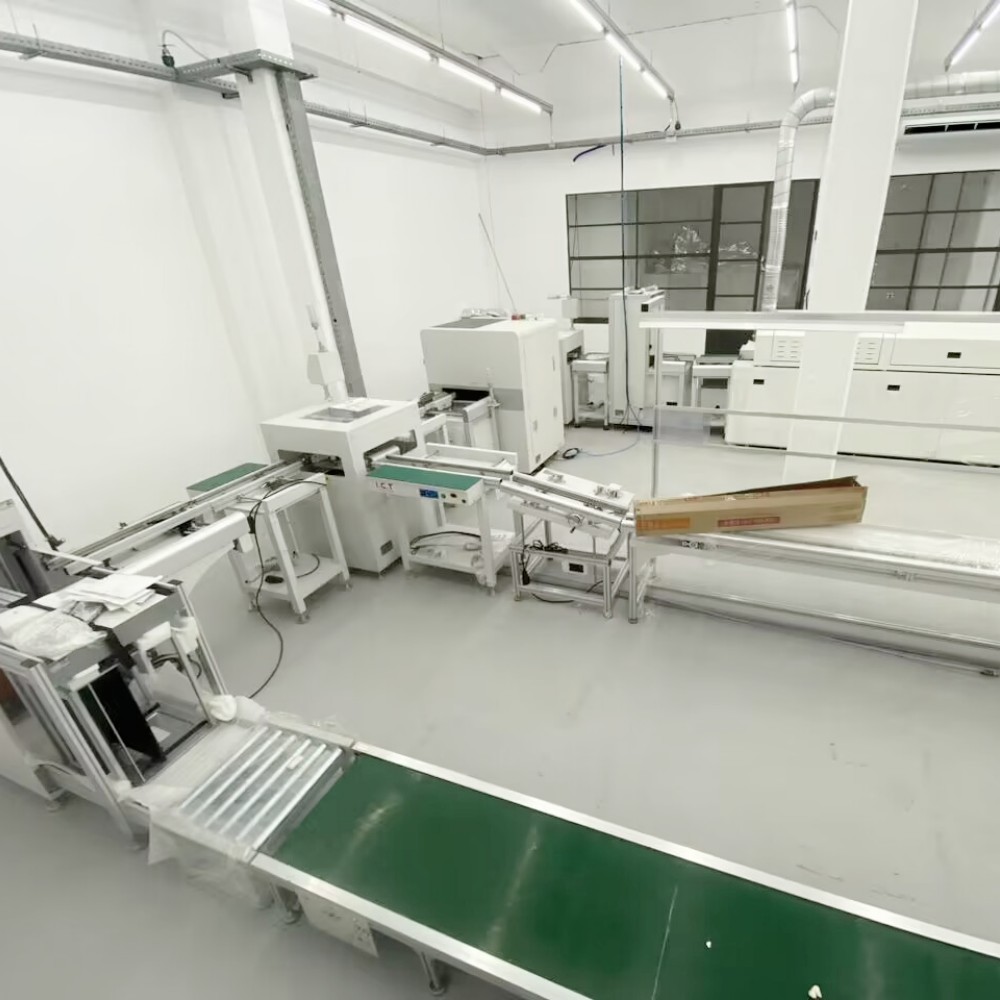

Dây chuyền sản xuất DIP của chúng tôi cung cấp các công cụ tiên tiến để lắp ráp PCB hiệu quả và chính xác. Dây chuyền DIP hoàn toàn tự động bao gồm một dây chèn DIP để đặt các bộ phận chính xác, một bộ tải sóng để vào PCB trơn tru, một bộ dỡ sóng để thoát ra an toàn và một dây đai lắp ráp để kiểm tra lần cuối. Dây chuyền sản xuất DIP PCB chất lượng cao này đảm bảo hoạt động ổn định, chèn THT đáng tin cậy và lắp ráp tiết kiệm chi phí, đáp ứng nhu cầu đa dạng của ngành. Với thiết kế mô-đun và sự hỗ trợ toàn cầu từ I.C.T, nó giúp tăng năng suất cho các tác vụ xuyên suốt.
| Video thành công của khách hàng
I.C.T kỹ sư đã đến Uruguay để lắp đặt và vận hành Máy hàn sóng DIP dòng W cho một nhà sản xuất đồng hồ thông minh. Khách hàng vận hành một dây chuyền sản xuất DIP khối lượng lớn và cần hàn không chì ổn định cho các thiết bị PCB phức tạp có các bộ phận lớn. Sau khi nhóm của chúng tôi hoàn thành việc thiết lập và đào tạo người vận hành, máy đã đạt tốc độ tối đa với công suất vận hành chỉ 7kW và chất lượng mối nối hoàn hảo. Khách hàng đã chia sẻ một video cho thấy Máy hàn sóng DIP chạy trơn tru trong dây chuyền lắp ráp THT của họ, khen ngợi chi phí năng lượng thấp, bảo trì dễ dàng và hỗ trợ sau bán hàng tuyệt vời. Dự án đồng hồ thông minh Uruguay này đã trở thành tài liệu tham khảo thành công cho nhiều dòng DIP ở Mỹ Latinh.
| Dịch vụ chuyên môn và đào tạo
I.C.T cung cấp sự hỗ trợ toàn diện cho mọi Máy hàn sóng DIP – từ thiết kế bố trí dây chuyền và lắp đặt chuyên nghiệp đến đào tạo người vận hành chi tiết và dịch vụ kỹ thuật toàn cầu 7×24. Các kỹ sư giàu kinh nghiệm của chúng tôi đảm bảo Hệ thống hàn sóng PCB của bạn và toàn bộ dây chuyền THT đạt được thời gian hoạt động và hiệu suất tối đa.
| Khen ngợi khách hàng
Khách hàng trên toàn thế giới khen ngợi Máy hàn sóng DIP của chúng tôi vì độ ổn định tuyệt vời, chi phí vận hành cực thấp và kết quả hàn sạch trên các bảng mạch phức tạp. Họ đặc biệt đánh giá cao phản ứng nhanh chóng trên toàn cầu, bao bì xuất khẩu chắc chắn và giá trị vượt trội của Máy hàn sóng DIP SMT tương tự.
| Chứng nhận chất lượng
Mỗi Máy hàn sóng DIP I.C.T đều có chứng nhận CE, CCC, UL, RoHS và ISO9001 cùng với một số bằng sáng chế, đáp ứng đầy đủ các tiêu chuẩn môi trường và an toàn quốc tế nghiêm ngặt nhất cho dây chuyền sản xuất DIP hiện đại.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T là nhà cung cấp giải pháp toàn diện chuyên nghiệp cho dây chuyền sản xuất SMT và DIP với hơn 25 năm kinh nghiệm. Nhà máy rộng 12.000㎡ của chúng tôi ở Đông Quan có 89 nhân viên trong đó có 20 kỹ sư. Chúng tôi thiết kế và sản xuất tất cả các thiết bị cốt lõi trong nhà và phục vụ hơn 1600 khách hàng trên 72 quốc gia. Quản lý chất lượng nghiêm ngặt và đổi mới liên tục giúp chúng tôi trở thành đối tác đáng tin cậy nhất cho Hệ thống hàn sóng PCB hiệu suất cao trên toàn thế giới.
