I.C.T-Q588A
I.C.T

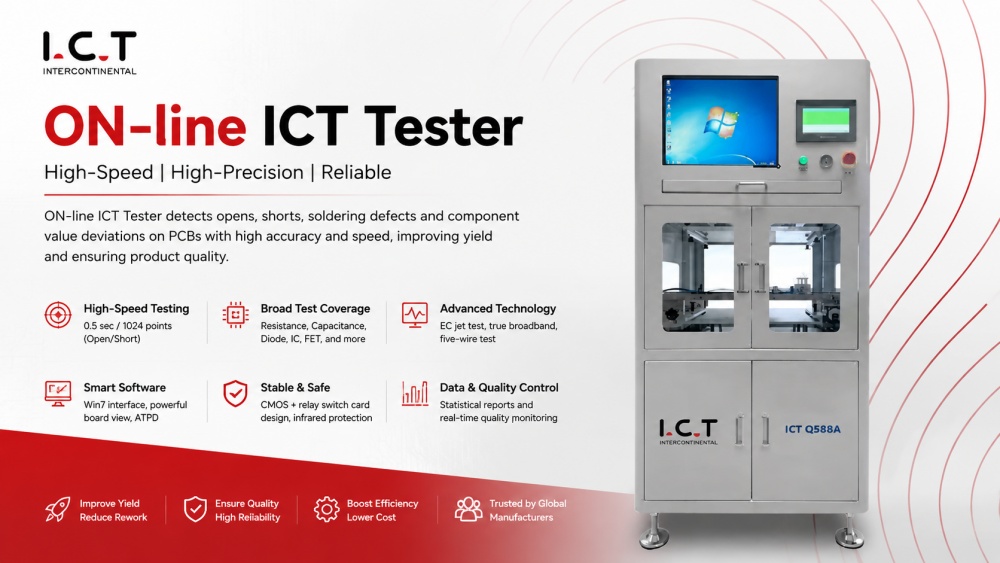

On-line ICT Tester
| Số: | |
|---|---|
Được trang bị công nghệ thử nghiệm phản lực EC
Thiết kế CMOS + card replay switch
Công nghệ thử nghiệm băng thông rộng đích thực
Giao diện win7 nhân bản, thao tác đơn giản và dễ sử dụng
Chế độ xem bảng mạnh mẽ
Công nghệ kiểm tra năm dây, có thể kiểm tra tối đa bốn thành phần đầu cuối
Gỡ lỗi chương trình kiểm tra tự động ATPD
Cải thiện báo cáo phân tích thống kê và giám sát hiệu quả chất lượng sản xuất
| Người mẫu | I.C.T-Q588A |
| Kích thước PCB | 500mm x 350mm(TIÊU CHUẨN) |
| Điểm kiểm tra | Tiêu chuẩn 256 điểm (1024 điểm là tùy chọn) |
| Chuyển đổi thẻ | 128/nồi |
| Điểm cô lập | 10 bước cho mỗi bài kiểm tra, có thể tự động học cách cô lập |
| Tốc độ thử nghiệm | 0,5 giây/1024 điểm (Mở/Ngắn) 2ms ~ 40ms/bước (kiểm tra thành phần) |
| Phạm vi kiểm tra | Điện trở: 0,05 Ω~ 100M Ω ( 2 dây) ± 1% - 5% ( 4 dây) ± 10m Ω.Điện dung 1pf ~ 40MF ± 2%-5%. Độ tự cảm 1uH ~ 50H, ± 2% - 5%. Điốt 0,1 ~ 9V ± 1% -3%. Điốt Zener: 0,1 ~ 15V ± 1% -3%. Transistor: Đo điện áp bão hòa VCE tại 3 cực của giá trị β của Transistor. FET: Kiểm tra ba cực của bóng bán dẫn hiệu ứng trường VDS, CD, RD (bật). Bộ ghép quang và bộ ngắt mạch: bốn cực để kiểm tra điện áp hoặc điện trở dẫn của nó. |
| Các tính năng tùy chọn nổi bật | Điện trở vi mô (loại bốn dây): Tối thiểu 50mΩ (bốn dây) ±10mΩ DRMode: Có thể đo diode hoặc IC rò rỉ song song chuyển tiếp và hàn rỗng Chức năng chính: Chương trình bị tạm dừng trong quá trình kiểm tra khóa và chất lượng của khóa được kiểm tra bằng thao tác thủ công. Tem tự động: Kiểm tra ĐẠT hoặc Không đạt thiết bị dập tự động Vị trí giám sát: Định hướng vị trí giám sát (shunt PASS hoặc Fail) Bấm nhiều lần: Hệ thống bấm nhiều hoặc bấm đôi Giám sát tốc độ truyền qua: Khi tốc độ truyền qua là Chức năng đồ họa:Chế độ xem bảng & Tự động tạo chế độ xem bảng Chức năng nhiều bảng: Tự động mở rộng bảng điều khiển & lựa chọn bảng phụ & tự động phát hiện |
| Nguồn cấp | AC:220V,50/60HZ,3Kw |
| Kích thước (mm) | 1000*750*1600 Có thể tùy chỉnh theo yêu cầu |
| Cân nặng | Xấp xỉ: 350kg |
