X-7900
I.C.T
Semiconductor X Ray Inspection System
| Số: | |
|---|---|
| I.C.T X-7900 PCB Máy kiểm tra bằng tia X
I.C.T X-7900 là Hệ thống kiểm tra tia X bán dẫn ngoại tuyến AXI hiệu suất cao được thiết kế cho các dây chuyền bán dẫn và SMT đòi hỏi khắt khe ngày nay. Nó nhanh chóng tìm thấy BGA khoảng trống, mối hàn nguội, các bộ phận bị nứt, các vấn đề về liên kết dây và các vật thể lạ bên trong. Với các đường dẫn được lập trình CNC, quan sát độ nghiêng 60° và phân tích bong bóng bằng một phím, người vận hành sẽ nhận được kết quả rõ ràng, có thể lặp lại mà không cần đào tạo nhiều. Hệ thống kiểm tra bằng tia X này mang lại độ phóng đại hệ thống 1000× và bức xạ dưới 1 µSv/h, khiến hệ thống vừa mạnh mẽ vừa cực kỳ an toàn khi sử dụng hàng ngày trong nhà máy.
| Tính năng
Trái tim của Hệ thống kiểm tra tia X này là máy dò màn hình phẳng kỹ thuật số có độ phân giải cao và ống tia X kín Hamamatsu của Nhật Bản. Hiệu chỉnh hình ảnh theo thời gian thực và nhiều chế độ khuếch đại tạo ra hình ảnh 1536×1536 pixel sắc nét, làm lộ ra những quả bóng hàn nhỏ nhất và các khuyết tật dây vàng. Cảm biến nhiệt độ tích hợp và khả năng làm mát thụ động giúp duy trì hiệu suất ổn định ngay cả khi chạy theo mẻ trong thời gian dài. Các nhà sản xuất dựa vào Hệ thống kiểm tra tia X bán dẫn này để kiểm soát chất lượng không có sự cố trong sản xuất LED, IC và thiết bị điện.

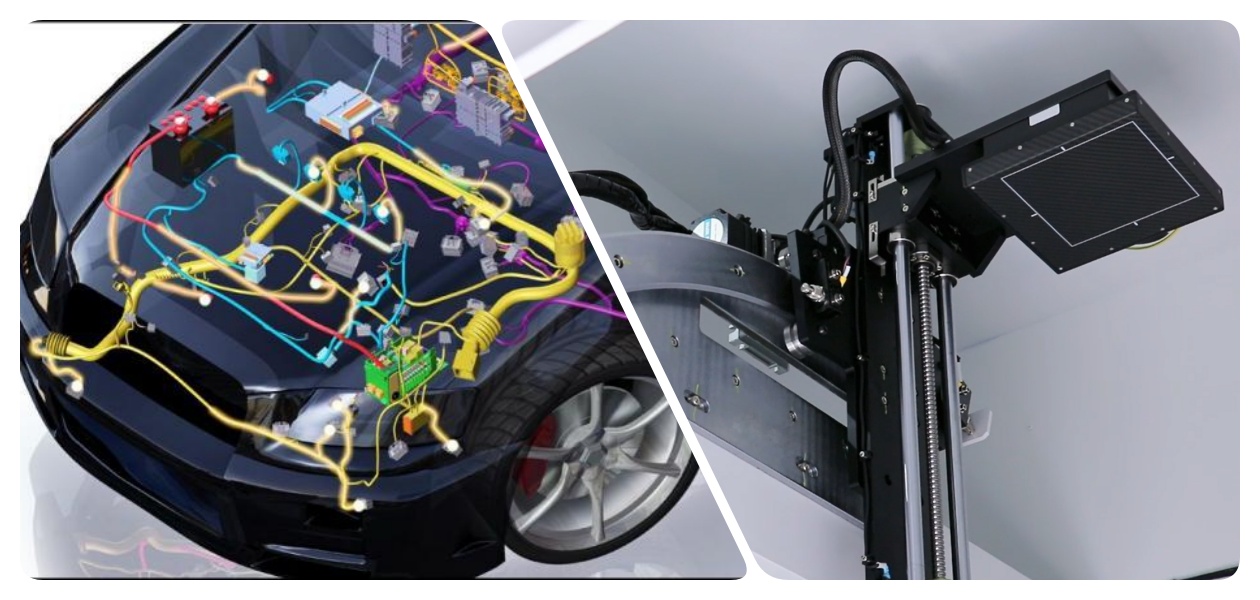

Lập trình một lần và để Hệ thống kiểm tra bằng tia X tự động quét hàng trăm bảng bằng chế độ CNC hoặc mảng. Lập trình nhấp chuột và bảo vệ chống va chạm giúp thiết lập nhanh chóng và an toàn. Bàn di chuyển trơn tru theo các hướng X, Y và Z trong khi máy dò nghiêng tới 60°. Hệ thống kiểm tra tia X bán dẫn ngoại tuyến AXI này hoàn hảo cho các nhà máy sản xuất PCBA, pin và điện tử ô tô khối lượng lớn cần tốc độ mà không làm giảm độ chính xác.

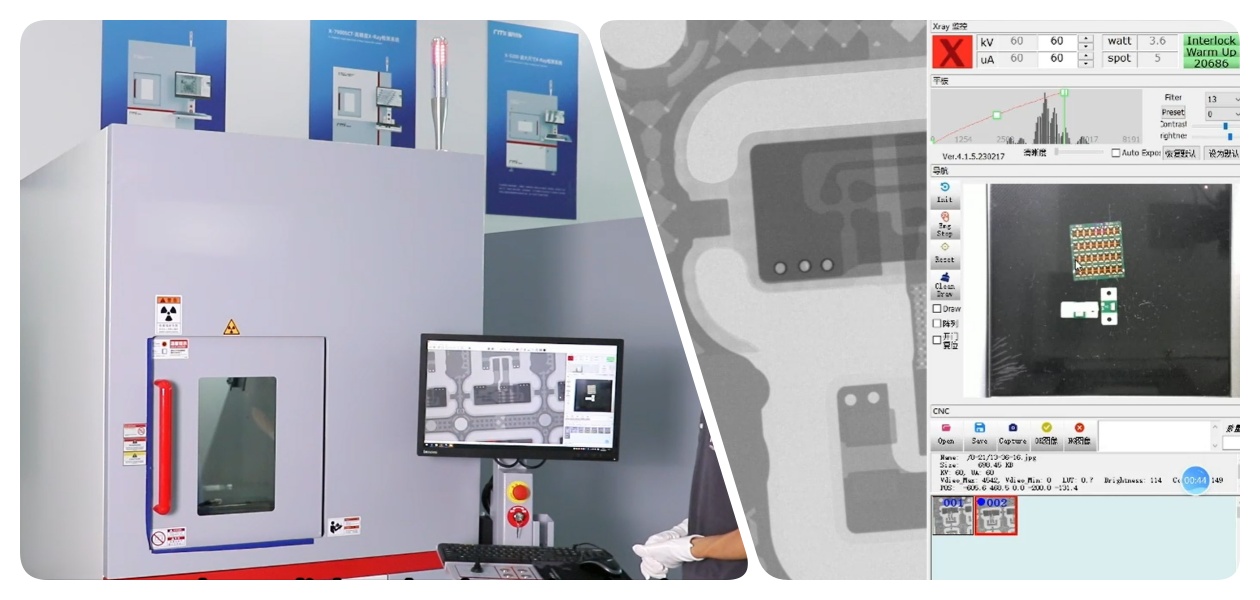

Nhấn một nút duy nhất và Hệ thống kiểm tra tia X sẽ ngay lập tức đo kích thước bong bóng, tỷ lệ phần trăm khoảng trống và chiều cao leo của mối hàn. Mô phỏng màu sắc nâng cao khả năng hiển thị để các kỹ sư phát hiện vấn đề ngay lập tức. Kết hợp với điều khiển cần điều khiển chính xác và điều hướng trực quan, tính năng này biến các cuộc kiểm tra phức tạp thành các quyết định đạt/không đạt đơn giản. Các nhà sản xuất thiết bị điện tử trên toàn thế giới sử dụng máy kiểm tra bằng Tia X này để đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt của IPC và khách hàng trong mỗi ca làm việc.
| Đặc điểm kỹ thuật
| Mục | Người mẫu | I.C.T X-7900 |
| Ống tia X | Kiểu | Nguồn tia X tiêu điểm vi mô mục tiêu phản xạ kèm theo |
| Điện áp | 130kV | |
| Dòng điện | 300uA | |
| Kích thước tiêu điểm | 3μm | |
| Công suất đầu vào tối đa | 39W | |
| Góc chùm tia X (hình nón) | 105 độ | |
| Khoảng cách từ tiêu điểm đến đối tượng | 10 mm | |
| Tấm phẳng | Khu vực hình ảnh | 160mm * 160mm |
| Kích thước đơn vị cảm quang | 85μm | |
| Nghị quyết | 1644*1648px | |
| Góc nghiêng của máy dò | 0-60° | |
| Tốc độ khung hình ảnh (1×1) | 30 khung hình/giây | |
| Nền tảng | Tối đa. Kích thước đang tải | 540mm * 540mm |
| Tối đa. Khu vực kiểm tra | 510mm * 510mm | |
| Tối đa. Đang tải trọng lượng | 10kg | |
| Xoay nền tảng | Xoay nền tảng 360° (Tùy chọn) | |
| Máy móc | Tấm chì bên trong | Tấm chì dày 5mm (bức xạ cách ly) |
| Kích thước | 1110mm(L)*1350mm(W)*2000mm(H) | |
| Cân nặng | 1050kg | |
| Máy tính | Màn hình LCD màn hình rộng 24 inch/bộ xử lý I5/4G bộ nhớ/đĩa cứng 250G | |
| Quyền lực | AC110/220V, 10A, 1300W |
* I.C.T Tiếp tục làm việc về chất lượng và hiệu suất, thông số kỹ thuật và ngoại hình có thể được cập nhật mà không cần thông báo cụ thể.
| SMT Danh sách thiết bị đường dây
Dây chuyền sản xuất I.C.T Chất lượng cao PCBA có thiết bị tiên tiến để lắp ráp PCB hiệu quả và chính xác. Dây chuyền SMT hoàn toàn tự động bao gồm một máy nạp, một máy in tự động cho ứng dụng dán hàn chính xác, một máy gắp và đặt để đặt các bộ phận chính xác, một lò nung lại để hàn đáng tin cậy và một hệ thống AOI để kiểm tra khuyết tật kỹ lưỡng. Dây chuyền sản xuất PCBA chất lượng cao này đảm bảo vận hành trơn tru, độ tin cậy cao và lắp ráp SMT chi phí thấp, đáp ứng các yêu cầu đa dạng của ngành.
| Câu chuyện thành công của khách hàng
Xem I.C.T Hệ thống kiểm tra tia X X-7900 trong hoạt động thực tế tại nhà máy. Video mở đầu bằng cảnh giới thiệu toàn bộ bên ngoài, sau đó đi sâu vào bên trong để hiển thị ống Hamamatsu cao cấp và máy dò kỹ thuật số. Tiếp theo, nó thể hiện tính năng quét trực tiếp: kiểm tra hàng loạt bảng mạch PCBA tự động, đo bong bóng tức thời và chế độ xem nghiêng 60° mượt mà của các mối hàn BGA. Các kỹ sư nhấn mạnh việc lập trình nhanh và hình ảnh rõ ràng giúp giảm hơn 35% tỷ lệ thoát lỗi trong khi vẫn giữ cho dây chuyền hoạt động trơn tru.
| Đào tạo & Hỗ trợ Chuyên nghiệp
I.C.T cung cấp hỗ trợ trọn đời cho mọi Hệ thống kiểm tra bằng Tia X. Các kỹ sư của chúng tôi xử lý việc lắp đặt, hiệu chuẩn và đào tạo người vận hành tại chỗ bằng cách sử dụng các lớp học từng bước đơn giản. Chẩn đoán từ xa và dịch vụ phụ tùng thay thế 24 giờ giảm thiểu thời gian ngừng hoạt động. Các kế hoạch bảo trì phòng ngừa thường xuyên cùng với việc nâng cấp phần mềm miễn phí giúp máy của bạn hoạt động như mới. Với các trung tâm dịch vụ trên toàn thế giới, chỉ cần một cuộc gọi là bạn có thể được trợ giúp – đảm bảo khoản đầu tư của bạn mang lại giá trị hàng năm.
| Khen ngợi khách hàng
Khách hàng yêu thích tốc độ giải quyết vấn đề và đào tạo đội ngũ của các kỹ sư của chúng tôi. Họ ca ngợi chất lượng kết cấu chắc chắn và hình ảnh rõ nét của Hệ thống Kiểm tra Tia X. Đóng gói xuất khẩu an toàn, không hư hỏng và phản hồi nhanh chóng cho các câu hỏi sẽ nhận được đánh giá năm sao liên tục. Nhiều người cho rằng hiệu suất đáng tin cậy và sự hỗ trợ thân thiện khiến I.C.T trở thành đối tác lựa chọn lâu dài của họ.
| Chứng nhận của chúng tôi
Mỗi Hệ thống kiểm tra tia X I.C.T đều có CE, RoHS, ISO9001, nhiều bằng sáng chế và chứng nhận bức xạ AERB. Những nhãn hiệu được công nhận trên toàn cầu này chứng tỏ cam kết của chúng tôi đối với sự an toàn, tiêu chuẩn môi trường và sự đổi mới liên tục. Các nhà máy ở Châu Âu, Châu Mỹ và Châu Á tin tưởng vào các chứng chỉ này khi phê duyệt thiết bị mới cho dây chuyền của họ. Bạn có thể cài đặt và vận hành một cách hoàn toàn tự tin.
| Về chúng tôi và nhà máy
Kể từ năm 2012, I.C.T đã phát triển nhanh chóng với cơ sở sản xuất và R&D rộng 12.000 m2 của chúng tôi ở Đông Quản, Trung Quốc. Gần 90 nhân viên và 20 kỹ sư thiết kế, chế tạo và thử nghiệm từng máy theo hệ thống chất lượng nghiêm ngặt. Chúng tôi đã phục vụ hơn 1.600 khách hàng trên 72 quốc gia với các giải pháp nhà máy đầy đủ SMT. Khi chọn I.C.T, bạn hợp tác với một nhà lãnh đạo toàn cầu đã được chứng minh và tập trung vào thành công của bạn.
