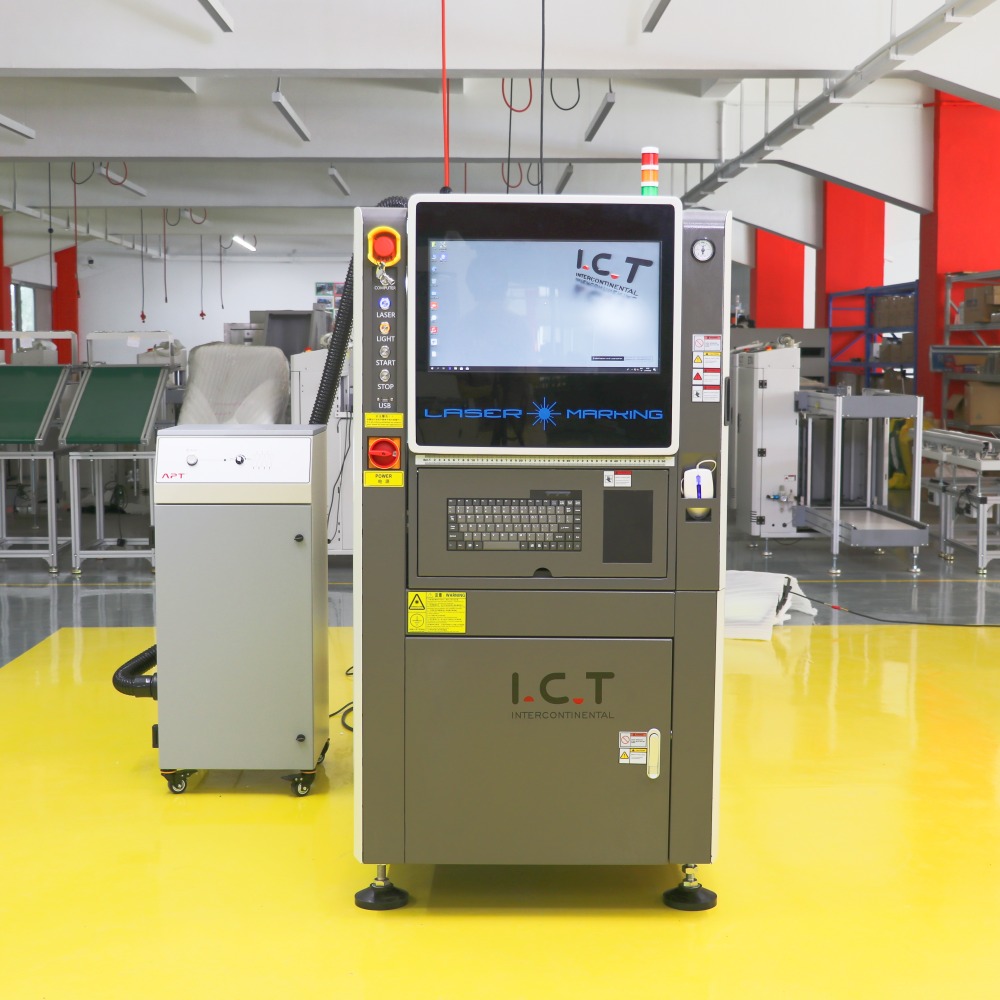

| Máy khắc laser hiệu suất cao để truy xuất nguồn gốc PCB
Máy đánh dấu bằng laser đóng vai trò là công cụ quan trọng trong các dòng SMT hiện đại bằng cách áp dụng văn bản, mã vạch, mã 2D và đồ họa rõ ràng, bền bỉ trực tiếp lên PCB. Với độ chính xác đánh dấu ±0,05 mm, nó xử lý các kích thước bảng lên tới 510×460 mm trên bốn kiểu máy (I.C.T-400, 460, 510, 510L). Các loại laser được hỗ trợ bao gồm tia UV cho các bề mặt nhạy cảm, màu xanh lá cây cho nhựa và gốm sứ, sợi quang cho kim loại và CO₂ cho FR4 tiêu chuẩn. Hệ thống kết nối liền mạch với dây chuyền lắp ráp, cho phép trao đổi dữ liệu MES theo thời gian thực và hoạt động ở cả chế độ trực tuyến và ngoại tuyến. Không giống như in truyền thống, nó không sử dụng mực hoặc nhãn, loại bỏ lãng phí, ngăn ngừa lỗi in lại và hỗ trợ vận hành tốc độ cao lên tới 7000 mm/s. Cách tiếp cận này mang lại kết quả nhất quán, chuyên nghiệp giúp cải thiện khả năng truy xuất nguồn gốc và hiệu quả cho các nhà sản xuất thiết bị điện tử đang phải đối mặt với các yêu cầu nghiêm ngặt về chất lượng và môi trường.
| Tính năng
Hệ thống lái mạnh mẽ cho chuyển động nhất quán
Các kỹ sư của I.C.T đã thiết kế hệ thống dẫn động với cấu trúc treo cầu vòm hoạt động cùng với vít bi đáng tin cậy và thanh dẫn hướng tuyến tính do TBI và HIWIN/PMI cung cấp. Hai động cơ servo riêng biệt có độ chính xác cao xử lý việc điều khiển trục X và Y, mang lại khả năng định vị ổn định ngay cả khi xử lý các bảng lớn hơn hoặc nặng hơn. Xích thùng kín linh hoạt, được hỗ trợ bởi các cấu hình phụ, duy trì chuyển động trơn tru mà không bị giật hoặc rung đột ngột. Tấm che bụi chuyên dụng bảo vệ các bộ phận chuyển động khỏi chất gây ô nhiễm, giúp giảm thời gian vệ sinh và kéo dài tuổi thọ linh kiện. Nền tảng cơ học vững chắc này cho phép máy đánh dấu bằng laser hoạt động đáng tin cậy trong những ca sản xuất kéo dài, hỗ trợ việc đánh dấu chính xác và giảm thiểu sự gián đoạn trong các cơ sở bận rộn SMT.
Hệ thống đánh dấu đa năng cho tính linh hoạt của vật liệu
Hệ thống đánh dấu cho phép người dùng tự do lựa chọn tia UV, Green, Fiber hoặc CO₂ tùy thuộc vào nhu cầu ứng dụng và vật liệu PCB chính xác. Mỗi tùy chọn laser mang lại bước sóng ổn định, chất lượng chùm tia cao và tuổi thọ hoạt động lâu dài cho hiệu suất đáng tin cậy qua nhiều năm. Độ dài tiêu cự được cài đặt tại nhà máy giúp loại bỏ các điều chỉnh thủ công và trục Z tự động điều chỉnh theo các biến thể độ dày của bảng. Các phương pháp làm mát được kết hợp cẩn thận với từng loại laser để giữ cho mọi thứ hoạt động mát mẻ và ổn định trong thời gian sử dụng kéo dài. Các cấu hình phân phối chùm tia khác nhau xử lý hiệu quả các bố cục phức tạp và các bề mặt đầy thách thức. Thiết lập có thể thích ứng này đảm bảo máy khắc laser tạo ra các dấu hiệu sắc nét, đồng nhất đáp ứng các tiêu chuẩn truy xuất nguồn gốc trong nhiều tình huống sản xuất điện tử.
Hệ thống vận chuyển bảo vệ để xử lý bảng an toàn
Một số kiểu máy nhất định có cơ chế lật tích hợp để xử lý cả hai mặt của PCB trong một chu trình, đơn giản hóa công việc đánh dấu hai mặt. Các ray dẫn hướng được phân đoạn có đai chống tĩnh điện ESD bảo vệ các bộ phận nhạy cảm khỏi hiện tượng phóng tĩnh điện. Đai đồng bộ có độ bền cao cho phép điều chỉnh tốc độ để phù hợp với dòng chảy và các thiết bị căng đặc biệt giữ cho đai luôn ở trạng thái tối ưu. Vít bi kết hợp với trục cứng cho phép điều chỉnh độ rộng đồng bộ, chính xác, duy trì độ song song hoàn hảo giữa các thanh ray phía trước và phía sau để tránh tình trạng lệch ván. Vách ngăn xi lanh cung cấp khả năng kiểm soát dừng tốt để đặt chính xác. Các yếu tố này kết hợp để di chuyển PCB nhẹ nhàng và đáng tin cậy, giúp duy trì năng suất cao và vận hành trơn tru trong suốt quá trình.
Hệ thống kiểm soát an toàn và thân thiện với dịch vụ
Hệ thống điều khiển có bố cục hợp lý, được tổ chức tốt với các kết nối được tiêu chuẩn hóa giúp việc kiểm tra và sửa chữa định kỳ trở nên đơn giản đối với các đội bảo trì. Động cơ và bộ truyền động servo có độ chính xác cao đảm bảo chuyển động trơn tru, lặp lại với độ rung tối thiểu. Làm mát đối lưu không khí hiệu quả giữ cho các linh kiện điện tử ở nhiệt độ an toàn ngay cả trong điều kiện khắt khe của nhà máy. Bảng điều khiển tích hợp của riêng I.C.T hoạt động ổn định với hệ thống dây điện đơn giản và các bước khắc phục sự cố dễ dàng. Công tắc bảo vệ rò rỉ độc lập cung cấp thêm độ an toàn về điện và toàn bộ thiết kế tuân thủ các tiêu chuẩn CE và UL quốc tế. Kỹ thuật chu đáo này giúp máy khắc laser hoạt động an toàn và đáng tin cậy, giúp người vận hành yên tâm trong quá trình sản xuất hàng ngày.
Giao diện vận hành thực tế để học nhanh
Giao diện người vận hành có thiết kế rõ ràng, có hướng dẫn, cho phép người dùng mới làm việc hiệu quả chỉ với thời gian đào tạo ngắn. Dựa trên hệ điều hành Windows chính hãng, nó lưu trữ nhiều chương trình sản phẩm để thay đổi chỉ bằng một cú nhấp chuột khi chuyển đổi công việc. Quét toàn khung hình hiển thị rõ ràng các mẫu căn chỉnh trên màn hình, tăng tốc độ thiết lập và lập trình. Việc bố trí camera đồng trục giúp loại bỏ nhu cầu thực hiện các quy trình hiệu chỉnh bổ sung. Các cổng nối MES tiêu chuẩn hỗ trợ tích hợp trực tiếp với hệ thống của nhà máy và các giao thức tùy chỉnh vẫn sẵn có khi cần. Các tính năng tập trung vào người dùng này giúp giảm thời gian học tập, giảm lỗi đầu vào và giúp các nhóm nhanh chóng kết hợp máy vào quy trình công việc SMT hiện có.
| Đặc điểm kỹ thuật
| Tham số | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| Max PCB Kích thước | 380 × 380mm | 510×450mm | 510×400mm | 510×460mm |
| Phạm vi đánh dấu | 280 × 380 mm | 460 × 450 mm | 430×400mm | 510×460mm |
| PCB Chức năng lật | Có ( flipper tích hợp ) | Có ( flipper tích hợp ) | KHÔNG | KHÔNG |
| Kích thước máy | 835×1488×1566mm | 974×1528×1616mm | 1054×1568×1523mm | 1054×1470×1523mm |
| Trọng lượng máy | 700 kg | 800 kg | 750 kg | 800 kg |
| Đánh dấu chính xác | ±0,05 mm (giống nhau cho tất cả) | ±0,05 mm (giống nhau cho tất cả) | ±0,05 mm (giống nhau cho tất cả) | ±0,05 mm (giống nhau cho tất cả) |
| PCB Độ dày | 0,5–5 mm (tương tự cho tất cả) | 0,5–5 mm (tương tự cho tất cả) | 0,5–5 mm (tương tự cho tất cả) | 0,5–5 mm (tương tự cho tất cả) |
| Tốc độ đánh dấu | <7000 mm/s (tương tự cho tất cả) | <7000 mm/s (tương tự cho tất cả) | <7000 mm/s (tương tự cho tất cả) | <7000 mm/s (tương tự cho tất cả) |
| Các loại laser được hỗ trợ | UV, Xanh lá cây, Chất xơ, CO₂ (giống nhau cho tất cả) | UV, Xanh lá cây, Chất xơ, CO₂ (giống nhau cho tất cả) | UV, Xanh lá cây, Chất xơ, CO₂ (giống nhau cho tất cả) | UV, Xanh lá cây, Chất xơ, CO₂ (giống nhau cho tất cả) |
| PCB Chiều cao an toàn | Trên <25 mm, Dưới <20 mm (tất cả đều giống nhau) | Trên <25 mm, Dưới <20 mm (tất cả đều giống nhau) | Trên <25 mm, Dưới <20 mm (tất cả đều giống nhau) | Trên <25 mm, Dưới <20 mm (tất cả đều giống nhau) |
Cách chọn Laser:
Laser UV (355nm) : Tốt nhất cho các thiết bị PCB nhạy nhiệt, mặt nạ hàn FR4, mạch linh hoạt. Đánh dấu lạnh, thiệt hại tối thiểu, độ tương phản cao.
Laser xanh (532nm) : Lý tưởng cho nhựa, tấm silicon, gốm sứ, lớp phủ phản chiếu. Hấp thụ tuyệt vời, vết siêu mịn, tác động nhiệt thấp.
Laser sợi quang (1064nm) : Hoàn hảo cho kim loại, vết đồng/nhôm, kim loại PCB. Dấu vết sâu, lâu dài, nhanh, độ tương phản cao.
Laser CO₂ (10600nm) : Thích hợp cho FR4 tiêu chuẩn, mặt nạ hàn, lớp phủ hữu cơ. Ổn định, độ tương phản tốt, tiết kiệm chi phí cho bo mạch cứng.
| Giải pháp dây chuyền sản xuất tích hợp SMT
I.C.T cung cấp chất lượng cao dây chuyền sản xuất hoàn chỉnh SMT cho ô tô, thiết bị chăm sóc sức khỏe và thiết bị điện tử chiếu sáng. Dây chuyền bắt đầu bằng trình tải SMT để nhập bảng mạch sạch, tiếp theo là máy in SMT tự động để tạo lớp dán hàn chính xác. Bộ khung JUKI SMT đặt các bộ phận một cách chính xác ở tốc độ cao. Lò nung lại Lyra tạo ra các mối hàn chắc chắn, đáng tin cậy trên nhiều vùng. Máy kiểm tra AOI phát hiện sớm các khuyết tật để đạt năng suất cao. PCB băng tải giúp mọi thứ di chuyển trơn tru và kết nối chặt chẽ. PCBA máy làm sạch loại bỏ cặn để có độ tin cậy cao hơn. Một tủ bảo quản và hâm nóng hồ hàn hoàn toàn tự động sẽ duy trì chất lượng hồ dán. Thiết lập này đảm bảo năng suất cao, chi phí thấp và kết quả nhất quán, với sự hỗ trợ đầy đủ I.C.T từ cài đặt đến dịch vụ liên tục.
| Trường hợp dự án khách hàng
I.C.T đã hoàn thành việc lắp đặt ở nước ngoài và hỗ trợ toàn bộ quá trình Thử nghiệm nghiệm thu tại nhà máy (FAT) cho hai dây chuyền sản xuất SMT hoàn chỉnh tại một nhà sản xuất dụng cụ làm đẹp ở Bắc Mỹ. Cả hai dây chuyền đều vượt qua kiểm tra nghiệm thu sản xuất thành công. Mỗi dây chuyền bao gồm máy đánh dấu bằng laser của chúng tôi để truy xuất nguồn gốc vĩnh viễn, một máy in SMT có chức năng kiểm tra SPI, máy đếm linh kiện Panasonic, lò nung lại Heller, hệ thống AOI, băng tải chuyển PCB, máy làm sạch PCBA, tủ bảo quản và hâm nóng kem hàn tự động. Các kỹ sư của chúng tôi quản lý việc lắp ráp tại chỗ, đào tạo người vận hành chi tiết và tối ưu hóa các quy trình để phù hợp với các mục tiêu sản xuất cụ thể. Khách hàng hiện đang vận hành các dây chuyền ổn định, hiệu quả, có khả năng tạo ra chất lượng cao nhằm đáp ứng nhu cầu ngày càng tăng về thiết bị điện tử chăm sóc cá nhân.
| toàn cầu Hỗ trợ đào tạo và dịch vụ
I.C.T cung cấp hỗ trợ kỹ thuật toàn chu trình, bắt đầu bằng việc lắp đặt và vận hành tại chỗ của chuyên gia để bắt đầu sản xuất mà không bị chậm trễ. Các buổi đào tạo hướng dẫn vận hành máy, lập trình phần mềm, thiết kế mã, bảo trì hàng ngày và chẩn đoán lỗi cơ bản. Các kỹ sư chia sẻ lời khuyên thiết thực để cải thiện chất lượng đánh dấu và hiệu suất tổng thể của dây chuyền. Sau khi cài đặt, khách hàng được hưởng lợi từ sự hỗ trợ từ xa nhanh chóng, giao phụ tùng thay thế nhanh chóng và kiểm tra theo dõi thường xuyên. Phương pháp dịch vụ có cấu trúc này giảm thiểu thời gian ngừng hoạt động ngoài dự kiến, kéo dài độ tin cậy của thiết bị và đảm bảo máy khắc laser tiếp tục mang lại giá trị mạnh mẽ trong suốt thời gian sử dụng. Các đối tác có được sự tin cậy liên tục từ một đội ngũ nhạy bén cam kết đạt được thành công lâu dài.
| Trải nghiệm khách hàng và lợi ích hoạt động
Khách hàng thường nêu bật chuyên môn của các kỹ sư của chúng tôi, khả năng giao tiếp rõ ràng và giải quyết nhanh chóng các vấn đề về cài đặt hoặc thiết lập. Nhiều người bày tỏ sự đánh giá cao đối với máy khắc laser nhờ khả năng hoạt động ổn định, dấu hiệu rõ nét và tích hợp đường nét liền mạch. Những nhận xét tích cực thường đề cập đến việc đóng gói an toàn và vận chuyển toàn cầu cẩn thận giúp cung cấp thiết bị ở tình trạng tuyệt vời. Phản hồi nhanh các câu hỏi kỹ thuật—qua điện thoại, email hoặc truy cập từ xa—củng cố niềm tin và sự hài lòng. Tóm lại, khách hàng đánh giá cao sự kết hợp giữa hiệu suất máy đáng tin cậy và sự hỗ trợ chuyên nghiệp, chu đáo giúp họ duy trì kết quả sản xuất chất lượng cao, nhất quán.
| Tiêu chuẩn, Kiểm soát và Kỷ luật sản xuất
I.C.T thiết bị đáp ứng các tiêu chuẩn quan trọng toàn cầu thông qua các chứng nhận xác minh độ an toàn, tuân thủ môi trường và kiểm soát chất lượng. Chúng bao gồm CE về an toàn điện và cơ khí, RoHS để hạn chế các vật liệu nguy hiểm và ISO9001 về quy trình quản lý chất lượng có hệ thống. Nhiều bằng sáng chế bảo vệ các tính năng cải tiến trong công nghệ laser, điều khiển chuyển động và kết nối hệ thống. Những sự công nhận này xác nhận rằng máy khắc laser hoạt động an toàn, hỗ trợ các hoạt động sản xuất có trách nhiệm và tạo được niềm tin từ các nhà sản xuất điện tử hoạt động theo các quy định quốc tế nghiêm ngặt.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T điều hành các hoạt động nghiên cứu, phát triển và sản xuất của riêng mình tại một cơ sở hiện đại ở Đông Quan, Trung Quốc, rộng 12.000 mét vuông với đội ngũ 89 nhân viên, trong đó có 20 kỹ sư tận tâm. Được thành lập vào năm 2012, công ty đã mở rộng nhanh chóng và hiện hỗ trợ hơn 1.600 khách hàng trên 72 quốc gia. Nhà máy thực hiện các quy trình kiểm tra nghiêm ngặt ở mọi giai đoạn, được hỗ trợ bởi hệ thống quản lý chất lượng hoàn chỉnh nhằm đảm bảo hiệu suất sản phẩm nhất quán. Chúng tôi cung cấp các giải pháp SMT toàn diện, từ lập kế hoạch ban đầu và cung cấp thiết bị đến lắp đặt, đào tạo và cải tiến quy trình, giúp khách hàng trên toàn thế giới tạo ra các hệ thống sản xuất hiệu quả, đáng tin cậy.
