| Máy cắt chém PCB – Tách sạch không lãng phí

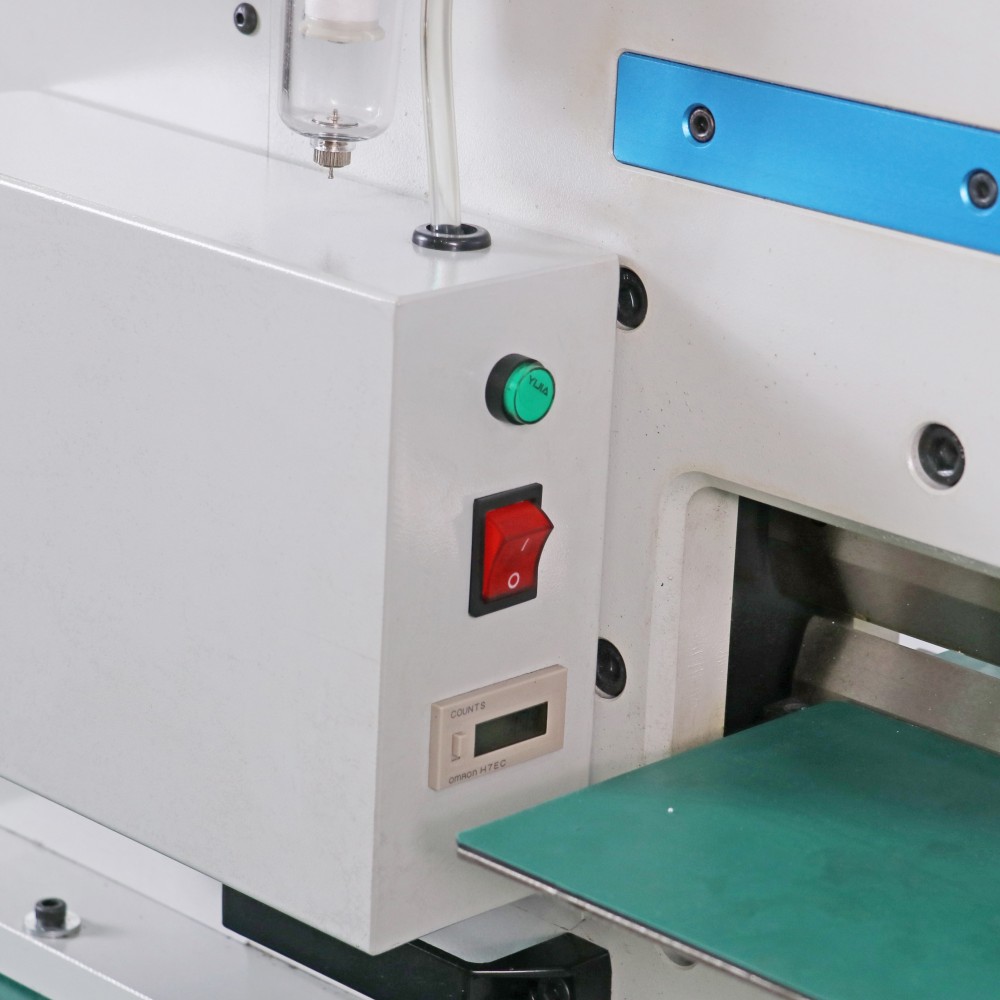

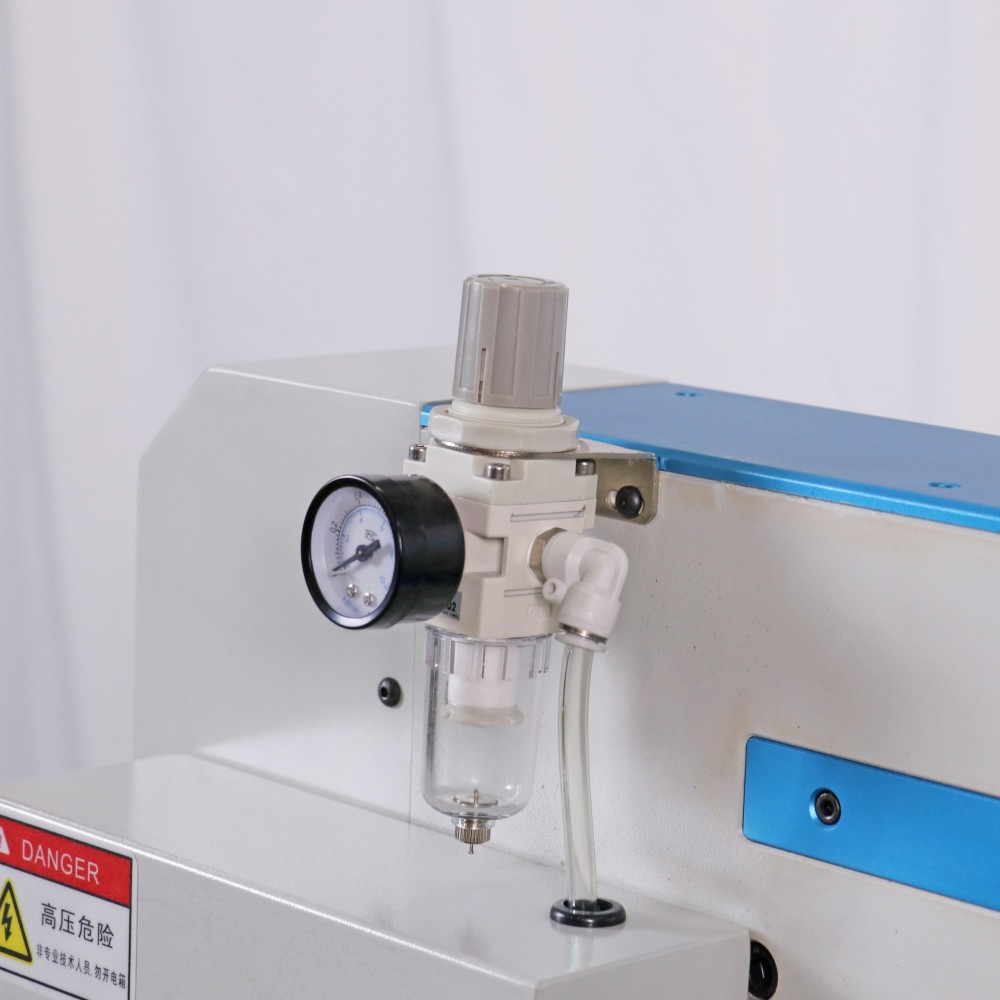

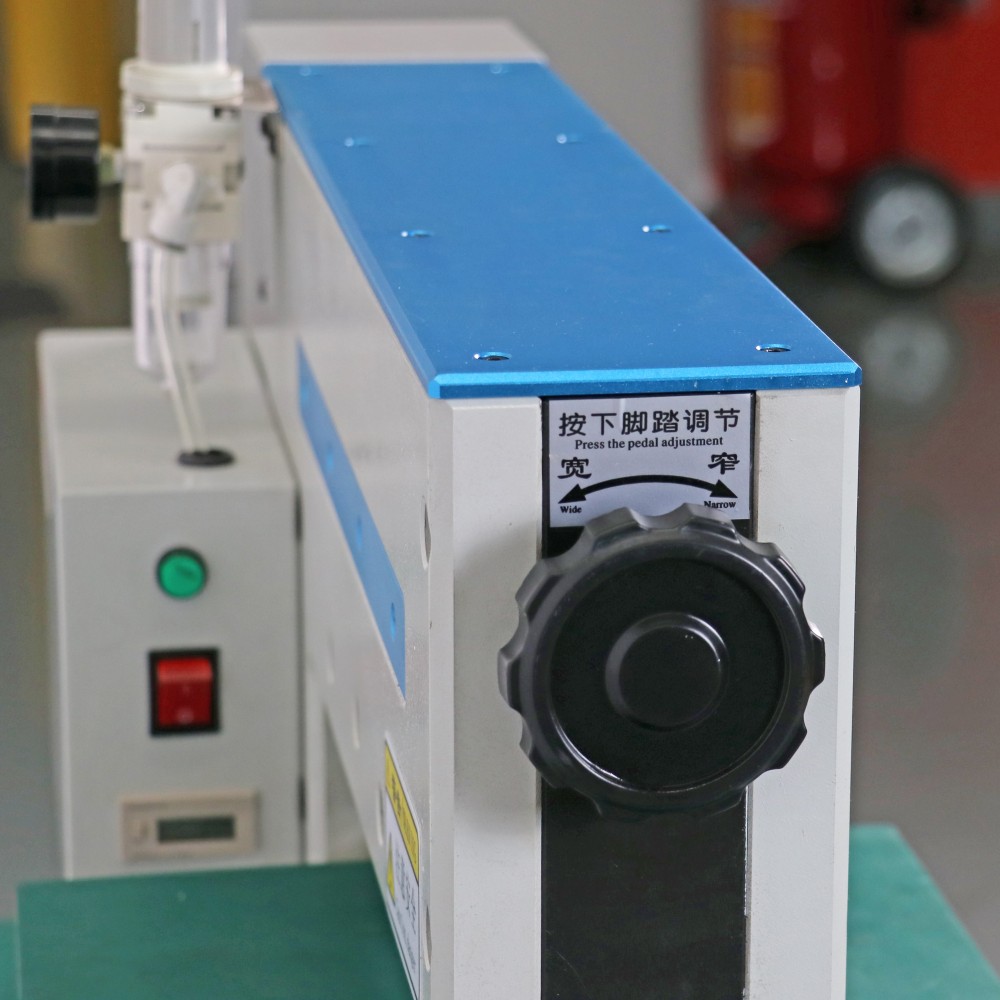

Máy cắt Guillotine PCB thực hiện tốt một công việc: nó cắt PCB dọc theo rãnh chữ V với ít tác hại nhất có thể. Tấm ván vẫn cố định tại chỗ trong khi lưỡi dao rơi thẳng xuống dưới áp suất không khí. Điều này giữ cho ứng suất bên trong ở mức dưới 180 microstrain, nghĩa là các mối hàn không bị nứt và các bộ phận lân cận vẫn không bị hư hại. Vết cắt diễn ra ngay tại mép rãnh, với khoảng hở chỉ 0,3mm với các bộ phận và xử lý các bộ phận có chiều cao lên đến 60mm. Không có động cơ quay, không có ma sát mài nên bụi luôn ở mức thấp, carbon không hình thành và hầu như không xuất hiện cặn kim loại. Một lần cắt mất một giây, được điều khiển bằng công tắc chân và lưỡi dao sẽ rút lại an toàn sau mỗi lần sử dụng. Tuổi thọ của lưỡi dao vượt quá sáu triệu chu kỳ và việc chà nhám đơn giản sẽ mang lại độ sắc nét khi cần thiết. So với Máy tách tấm chữ V PCB trượt hoặc định tuyến, phương pháp này tránh được nhiệt tăng thêm, cắt sạch hơn và ít cần bảo trì hơn. Nó phù hợp với các nhà máy cần kết quả đáng tin cậy, không có bụi trên bảng FR4 mà không có biến chứng.

I.C.T cung cấp năm loại máy cắt chữ V chính, mỗi loại được chế tạo cho một mục đích rõ ràng:

• Loại thủ công tiêu chuẩn: Đơn giản và chi phí thấp cho lô nhỏ.

• Dấu phân cách nhiều lưỡi LED: Cắt theo từng giai đoạn nhẹ nhàng cho bảng dài LED.

• Loại máy chém: Thả nhanh bằng khí nén cho vật liệu dày hơn.

• Loại trượt lưỡi di chuyển: Điều chỉnh linh hoạt cho nhiều rãnh khác nhau.

• Loại nhóm nhiều dao: Xử lý chiều dài không giới hạn với kết quả ổn định.

|  Tính năng

Dấu phân cách nhiều lưỡi LED

Máy cắt chém nhiều lưỡi PCB sử dụng sáu lưỡi tròn chia thành ba nhóm cắt theo từng giai đoạn. Nhóm đầu tiên chiếm 40% dọc theo rãnh chữ V, nhóm thứ hai chiếm 40% tiếp theo và nhóm thứ ba hoàn thành 20% cuối cùng. Mỗi vết cắt ngắn giúp giảm ứng suất bên trong tới 80% so với các vết cắt dài đơn lẻ, nhờ đó các tấm nhôm và dải LED luôn phẳng và không bị cong vênh. Lưỡi dao đến từ Đài Loan, có tuổi thọ hơn một năm và mài sắc nhiều lần. Hiệu chuẩn laser tần số kép giữ cho đầu lưỡi dao nhảy dưới 0,02mm để có chất lượng ổn định. Các bệ không gỉ bổ sung đạt tới 1,2m hoặc 2,4m đối với các tấm ván dài hơn. Các lưỡi trên và dưới điều chỉnh chính xác và các khối tùy chỉnh phù hợp với các chiều rộng khác nhau. Điều chỉnh X và Y miễn phí cải thiện độ chính xác. Thiết kế này phù hợp với quá trình sản xuất LED khối lượng lớn, trong đó độ phẳng của bảng và các cạnh sạch là quan trọng nhất. Nó tránh biến dạng làm hỏng các tấm đắt tiền.

Máy cắt chữ V kiểu chém

Máy chém chém PCB rơi thẳng xuống bằng năng lượng không khí sạch. Ứng suất duy trì ở mức dưới 180 microstrain để bảo vệ vật hàn và các bộ phận. Nó cắt ở cạnh rãnh chữ V với khoảng hở 0,3 mm với các bộ phận và xử lý ở độ cao lên tới 60 mm. Không quay có nghĩa là không có bụi hoặc ô nhiễm carbon. Không có ma sát để lại hầu như không có cặn kim loại. Một lần cắt mỗi giây đến từ công tắc chân và kích hoạt lưỡi cắt âm giúp giữ vị trí an toàn. Tuổi thọ của lưỡi dao vượt quá sáu triệu lần cắt. Chà nhám đơn giản sẽ khôi phục lại các cạnh. Máy này phù hợp với các bo mạch và nhà máy FR4 cần tách nhanh, sạch mà không có các hạt trong không khí. Nó mang lại các cạnh sắc nét và kết quả đáng tin cậy hàng ngày. Các chuyên gia chọn nó khi sự sạch sẽ và tốc độ quan trọng hơn việc thiết lập phức tạp.

Máy cắt chữ V dạng lưỡi trượt (trượt)

Máy cắt Guillotine lưỡi di chuyển PCB cho phép người vận hành kiểm soát tốc độ trượt và khoảng cách lưỡi dao để phù hợp với bất kỳ độ sâu rãnh chữ V nào. PCB vẫn cố định nên các bộ phận cao tới 34mm vượt qua đường cắt vẫn an toàn. Áp suất thấp tránh các vết nứt trên vật liệu hàn hoặc bảng. Khung chắc chắn mang lại sự ổn định. Tùy chỉnh lưỡi đáp ứng nhu cầu đặc biệt. Nó hoạt động tốt cho sản xuất quy mô vừa, nguyên mẫu hoặc các cửa hàng muốn phân tách đơn giản, giá cả phải chăng mà không cần tự động hóa. Người vận hành thích khả năng điều khiển bằng tay cho phép họ điều chỉnh nhanh chóng cho từng bảng. Kết quả luôn sạch sẽ và nhất quán trong sử dụng hàng ngày. Loại này cân bằng tính linh hoạt với chi phí thấp cho các nhà máy thực tế.

|  Đặc điểm kỹ thuật

Thông số	Hướng dẫn sử dụng Máy cắt chữ V một lưỡi Máy cắt chữ V	nhiều lưỡi LED	Máy chém loại máy cắt chữ V	Máy cắt chữ V di chuyển (Trượt) Máy cắt chữ V	Nhiều nhóm lưỡi PCB Máy cắt chữ V
Loại hoạt động	Hướng dẫn sử dụng (trượt tay)	Bằng tay (đẩy tay)	Hướng dẫn sử dụng (công tắc chân khí nén)	Hướng dẫn sử dụng (trượt có thể điều chỉnh)	Thủ công (đẩy nhiều nhóm)
Thiết lập lưỡi	1 lưỡi tròn + 1 lưỡi thẳng	6 lưỡi tròn (3 nhóm trên/dưới)	Lưỡi chém thẳng đơn	1 vòng tròn + 1 thẳng (khoảng cách có thể điều chỉnh)	Nhiều nhóm lưỡi tròn (đa dao tùy chỉnh)
PCB Độ dài	0–350 mm	Không giới hạn (với nền tảng 1,2m / 2,4m)	0–330mm	0–350 mm (điển hình)	Không giới hạn hoặc rất dài (phụ thuộc vào nền tảng)
PCB Độ dày	0,8–5 mm	0,2–5 mm	0,3–5 mm	0,8–5 mm	0,2–5 mm (điển hình cho nhiều nhóm)
Phương pháp cắt	Trượt đơn	3 pha (40% + 40% + 20%)	Cắt xuống một lần	Đường chuyền đơn với độ sâu có thể điều chỉnh	Cắt tuần tự nhiều nhóm
Ứng dụng tốt nhất	PCB chung, nguyên mẫu, khối lượng trung bình	Dải dài LED, nhôm PCB, khối lượng lớn LED	Bảng FR4, cạnh sạch/không bụi	Thành phần hỗn hợp, độ sâu chữ V linh hoạt	PCB cực dài hoặc rộng, khả năng phân tách hiệu quả cao

|  SMT Danh sách thiết bị đường dây

|  Video thành công của khách hàng

Đầu năm 2025, kỹ sư Peter I.C.T đã đến Uzbekistan để cài đặt và đào tạo trong mười sáu ngày. Khách hàng đã mua toàn bộ dây chuyền SMT dành cho động cơ và phụ tùng ô tô, bao gồm máy in tự động 5151, máy đếm, lò phản xạ L8, AOI, máy dỡ NG/OK, trạm làm lại BGA, máy tách dao đi bộ, máy trộn dán hàn, băng tải dịch thuật, v.v. Không gian nhà xưởng hạn chế nên I.C.T đã thiết kế đường chữ U để tận dụng tốt diện tích. Peter đã dạy nhóm từng bước một. Khi anh ta rời đi, khách hàng đã vận hành dây chuyền một cách độc lập và sản xuất suôn sẻ mà không gặp vấn đề gì.

|  Hỗ trợ dịch vụ và đào tạo

I.C.T cung cấp dịch vụ và đào tạo hoàn chỉnh cho mọi Máy cắt Guillotine PCB và dòng SMT. Các kỹ sư đến tận nơi trên toàn thế giới để lắp đặt thiết bị, chạy thử nghiệm và đào tạo người vận hành về cách sử dụng, bảo trì, khắc phục sự cố và cải tiến quy trình. Quá trình đào tạo xây dựng kỹ năng để các nhóm làm việc tự tin ngay từ ngày đầu tiên. Sau khi thiết lập, chúng tôi sẽ tiếp tục hỗ trợ qua điện thoại, email hoặc trợ giúp từ xa để khắc phục nhanh chóng và giảm thời gian ngừng hoạt động. Cách tiếp cận này giúp khách hàng bắt đầu sản xuất nhanh chóng, duy trì sản lượng cao và giải quyết vấn đề không chậm trễ.

|  Lời chứng thực của khách hàng

Khách hàng khen ngợi các kỹ sư của I.C.T vì kiến ​​thức rõ ràng, sự giảng dạy kiên nhẫn và làm việc chăm chỉ tại chỗ. Họ đánh giá cao Máy cắt Guillotine PCB nhờ khả năng cắt đáng tin cậy, độ căng ván thấp và tuổi thọ lưỡi cắt dài. Nhiều người đề cập đến việc đóng gói cẩn thận và vận chuyển an toàn để cung cấp máy móc trong tình trạng hoàn hảo. Câu trả lời nhanh cho các câu hỏi sẽ xây dựng niềm tin vững chắc. Người dùng thường nói rằng thiết bị hoạt động tốt và được hỗ trợ rất tốt trong thời gian dài sau khi mua.

|  Chứng nhận và tiêu chuẩn

Máy cắt Guillotine PCB đạt tiêu chuẩn CE về an toàn, RoHS về tiêu chuẩn môi trường và ISO9001 về kiểm soát chất lượng. Nhiều bằng sáng chế bao gồm các thiết kế tháo dỡ của chúng tôi. Những chứng nhận này xác nhận máy đáp ứng các quy tắc toàn cầu về hiệu suất, an toàn và sản xuất có trách nhiệm. Các nhà máy tin tưởng họ vì kết quả nhất quán.
