I.C.T | Lưỡi máy cắt phân cách V Cut PCB

| Sự tách biệt ổn định cho tấm V-Groove PCB

Bộ phân tách V Cut PCB được thiết kế để phân tách các tấm PCB một cách chính xác dọc theo các rãnh chữ V được ghi trước sau quá trình SMT hoặc lắp ráp. Trong quá trình tháo tấm cắt chữ V, thách thức chính là kiểm soát lực cắt sao cho bo mạch tách ra một cách sạch sẽ mà không làm hỏng các bộ phận hoặc mối hàn. Máy này tập trung vào việc căn chỉnh lưỡi cắt chính xác và chuyển động cơ học ổn định để đảm bảo kết quả nhất quán. Nó có thể được sử dụng làm Máy cắt PCB trong quy trình làm việc thủ công hoặc bán hỗ trợ. Bằng cách cải thiện độ chính xác khi cắt và giảm ứng suất bên trong, Bộ tách V Cut PCB giúp nhà sản xuất duy trì chất lượng bảng đáng tin cậy trong các giai đoạn thử nghiệm và lắp ráp sau này.

Tổng quan về chức năng và ứng dụng:
PCB tính năng tách bảng chuyển đổi bảng thành bảng riêng lẻ;
Sự tách biệt theo đường cắt chữ V đảm bảo các cạnh của bo mạch có thể đoán trước được;
Được sử dụng rộng rãi trong LED, điện tử công suất và điều khiển.

|  Tính năng

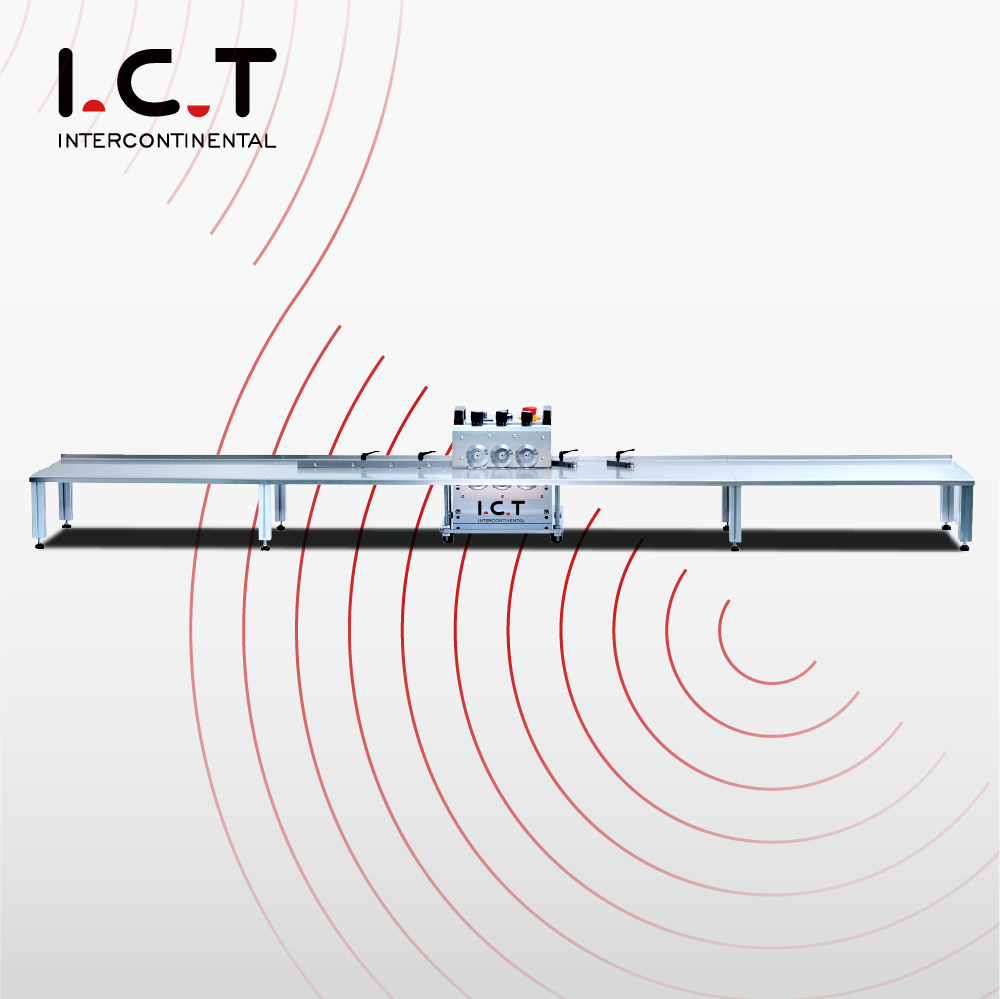

Dấu phân cách nhiều lưỡi LED

Bộ tách nhiều lưỡi LED sử dụng nhiều lưỡi cắt tròn PCB để phân bổ lực cắt đều trên rãnh chữ V. Cấu trúc này đặc biệt phù hợp với các tấm PCB dài như dải LED, trong đó lực đồng đều là rất quan trọng để ngăn ngừa uốn cong hoặc nứt. Bằng cách chia sẻ tải giữa các cánh, sự tập trung ứng suất sẽ giảm trong quá trình tách. Việc sắp xếp lưỡi dao có thể điều chỉnh cho phép máy phù hợp với các chiều rộng bảng điều khiển khác nhau. Trong sản xuất, thiết kế này hỗ trợ hoạt động liên tục với kết quả ổn định, khiến nó phù hợp với các công việc cắt lặp đi lặp lại đòi hỏi tính nhất quán.

Máy cắt chữ V kiểu chém

Máy cắt chữ V kiểu Guillotine tách các PCB thông qua tác động cắt dọc bằng cách sử dụng các lưỡi cắt chữ v PCB cứng. Chuyển động đi xuống tác dụng lực trực tiếp dọc theo đường rãnh, cho phép tấm ván được tách ra một cách sạch sẽ. Cấu trúc này có hiệu quả đối với các PCB dày hơn hoặc cứng hơn đòi hỏi lực cắt mạnh. Thiết kế cơ học đơn giản đảm bảo vận hành ổn định và điều khiển dễ dàng, phù hợp cho các xưởng cần sự phân tách đáng tin cậy mà không cần tự động hóa phức tạp. Nó thường được chọn khi hành vi cắt có thể dự đoán được là ưu tiên hàng đầu.

Máy cắt chữ V dạng lưỡi trượt (trượt)

Máy cắt chữ V dạng lưỡi di chuyển sử dụng chuyển động của lưỡi dao trượt thay vì cắt một lần xuống dưới. Lưỡi dao di chuyển dọc theo rãnh dần dần, cho phép tác dụng lực một cách có kiểm soát. Cách tiếp cận này làm giảm tác động đột ngột và giúp bảo vệ các mối hàn nhạy cảm và dấu vết nhỏ. Nó phù hợp với những PCB có bố cục dày đặc hoặc độ dài khác nhau. Là một giải pháp Máy cắt PCB linh hoạt, nó hỗ trợ sản xuất hỗn hợp trong khi vẫn duy trì chất lượng cạnh sạch và hiệu suất ổn định.

|  Đặc điểm kỹ thuật

Thông số	Hướng dẫn sử dụng Máy cắt chữ V một lưỡi Máy cắt chữ V	nhiều lưỡi LED	Máy chém loại máy cắt chữ V	Máy cắt chữ V di chuyển (Trượt) Máy cắt chữ V	Nhiều nhóm lưỡi PCB Máy cắt chữ V
Loại hoạt động	Hướng dẫn sử dụng (trượt tay)	Bằng tay (đẩy tay)	Hướng dẫn sử dụng (công tắc chân khí nén)	Hướng dẫn sử dụng (trượt có thể điều chỉnh)	Thủ công (đẩy nhiều nhóm)
Thiết lập lưỡi	1 lưỡi tròn + 1 lưỡi thẳng	6 lưỡi tròn (3 nhóm trên/dưới)	Lưỡi chém thẳng đơn	1 vòng tròn + 1 thẳng (khoảng cách có thể điều chỉnh)	Nhiều nhóm lưỡi tròn (đa dao tùy chỉnh)
PCB Độ dài	0–350 mm	Không giới hạn (với nền tảng 1,2m / 2,4m)	0–330mm	0–350 mm (điển hình)	Không giới hạn hoặc rất dài (phụ thuộc vào nền tảng)
PCB Độ dày	0,8–5 mm	0,2–5 mm	0,3–5 mm	0,8–5 mm	0,2–5 mm (điển hình cho nhiều nhóm)
Phương pháp cắt	Trượt đơn	3 pha (40% + 40% + 20%)	Cắt xuống một lần	Đường chuyền đơn với độ sâu có thể điều chỉnh	Cắt tuần tự nhiều nhóm
Ứng dụng tốt nhất	PCB chung, nguyên mẫu, khối lượng trung bình	Dải dài LED, nhôm PCB, khối lượng lớn LED	Bảng FR4, cạnh sạch/không bụi	Thành phần hỗn hợp, độ sâu chữ V linh hoạt	PCB cực dài hoặc rộng, khả năng phân tách hiệu quả cao

|  SMT Danh sách thiết bị đường dây

|  Video thành công của khách hàng

Vào năm 2025, I.C.T đã cung cấp hỗ trợ kỹ thuật tại chỗ cho một nhà sản xuất thiết bị điện tử ô tô ở Uzbekistan. Khách hàng đã mua một dây chuyền sản xuất SMT hoàn chỉnh, bao gồm in ấn, sắp xếp, hàn nóng chảy lại, kiểm tra, tháo dỡ và thiết bị hỗ trợ. Do không gian nhà máy hạn chế, các kỹ sư của I.C.T đã thiết kế bố cục hình chữ U nhỏ gọn để duy trì dòng nguyên liệu thông suốt. Trong thời gian hỗ trợ, việc cài đặt, vận hành và đào tạo người vận hành đã được hoàn thành từng bước. Sau khi bàn giao, khách hàng đã vận hành thành công toàn bộ dây chuyền một cách độc lập, sản xuất ổn định.

|  Hỗ trợ dịch vụ và đào tạo

I.C.T cung cấp dịch vụ toàn diện trong toàn bộ vòng đời dự án. Trước khi giao hàng, các kỹ sư hỗ trợ khách hàng lựa chọn thiết bị, lập kế hoạch quy trình và thiết kế bố trí. Trong quá trình cài đặt, đào tạo có cấu trúc đảm bảo người vận hành hiểu cách sử dụng chính xác, quy trình an toàn và bảo trì định kỳ. Sau khi vận hành thử, hỗ trợ kỹ thuật từ xa sẽ cung cấp phản hồi nhanh cho các câu hỏi vận hành, đồng thời cung cấp dịch vụ tại chỗ khi được yêu cầu. Hệ thống dịch vụ này giúp khách hàng giảm thời gian ngừng hoạt động và duy trì sự ổn định sản xuất lâu dài.

|  Phản hồi của khách hàng

Khách hàng thường xuyên khen ngợi các kỹ sư I.C.T về tính chuyên nghiệp và hướng dẫn thực tế của họ. Hỗ trợ cài đặt rõ ràng và tập trung vào nhu cầu sản xuất thực tế. Hiệu suất thiết bị được công nhận nhờ hoạt động ổn định và chất lượng cắt ổn định. Khách hàng cũng đánh giá cao phương pháp đóng gói cẩn thận để bảo vệ máy móc trong quá trình vận chuyển quốc tế. Phản hồi nhanh chóng và hiệu quả đối với các vấn đề kỹ thuật càng củng cố niềm tin của khách hàng và sự hợp tác lâu dài với I.C.T.

|  Chứng nhận và tiêu chuẩn

I.C.T thiết bị được sản xuất theo tiêu chuẩn quản lý chất lượng nghiêm ngặt. Máy tuân thủ các yêu cầu CE và RoHS để đáp ứng các quy định về an toàn và môi trường quốc tế. Sản xuất tuân theo quy trình ISO9001 để đảm bảo tính nhất quán và khả năng truy xuất nguồn gốc. Ngoài ra, I.C.T còn nắm giữ nhiều bằng sáng chế liên quan đến cơ chế tách tấm và cấu trúc cơ khí của PCB. Những chứng nhận này thể hiện cam kết của I.C.T về kỹ thuật đáng tin cậy và cải tiến liên tục.

|  Giới thiệu về Công ty và Nhà máy I.C.T

I.C.T là nhà cung cấp giải pháp sản xuất điện tử chuyên nghiệp cung cấp các hệ thống SMT, DIP, lắp ráp, kiểm tra, tháo dỡ và nhà máy thông minh. Với các kỹ sư giàu kinh nghiệm và cơ sở sản xuất hiện đại, I.C.T tập trung vào việc cung cấp thiết bị hoạt động đáng tin cậy trong môi trường sản xuất thực tế. Mỗi máy được lắp ráp, thử nghiệm và kiểm tra trước khi xuất xưởng. I.C.T phục vụ khách hàng trên toàn thế giới trong các ngành chiếu sáng, điện tử ô tô, điều khiển công nghiệp và điện tử tiêu dùng LED.
