| I.C.T PCBA Máy phủ đồng dạng
Máy phủ đồng dạng pcba I.C.T là chuẩn mực mới cho quy trình phủ PCBA đơn giản và hiệu quả trong sản xuất thiết bị điện tử hiện đại. Việc lập chương trình dễ dàng và cài đặt thay đổi dòng nhanh chóng mang lại kết quả tốt nhất theo mọi hướng đồng thời đáp ứng các nhu cầu khác nhau của ngành. Nó được sử dụng rộng rãi trong các lĩnh vực truyền động, điều khiển công nghiệp, LED, điện tử ô tô, thông tin liên lạc, thiết bị đo đạc, điện tử tiêu dùng, thiết bị điện tử, quân sự và đun sôi y tế, v.v. PCB Kích thước: 5050 ~ 450460mm.
Lập trình có thể chỉnh sửa bất kỳ quỹ đạo phun nào và giao diện chính hiển thị đường dẫn phun đẹp mắt để xác minh. Đường chạy có thể được phản chiếu, sắp xếp và sao chép—đối với nhiều bảng, bạn chỉ cần chỉnh sửa một đường chạy, việc này rất nhanh chóng và thuận tiện. Tự động đếm và hiển thị dữ liệu sản xuất, sản lượng, thời gian làm việc của một sản phẩm, v.v. Là một máy phủ dây chuyền sản xuất pcb đáng tin cậy, nó tích hợp hoàn toàn vào các dây chuyền SMT đầy đủ để nâng cao năng suất và kiểm soát chất lượng.
| Tính năng

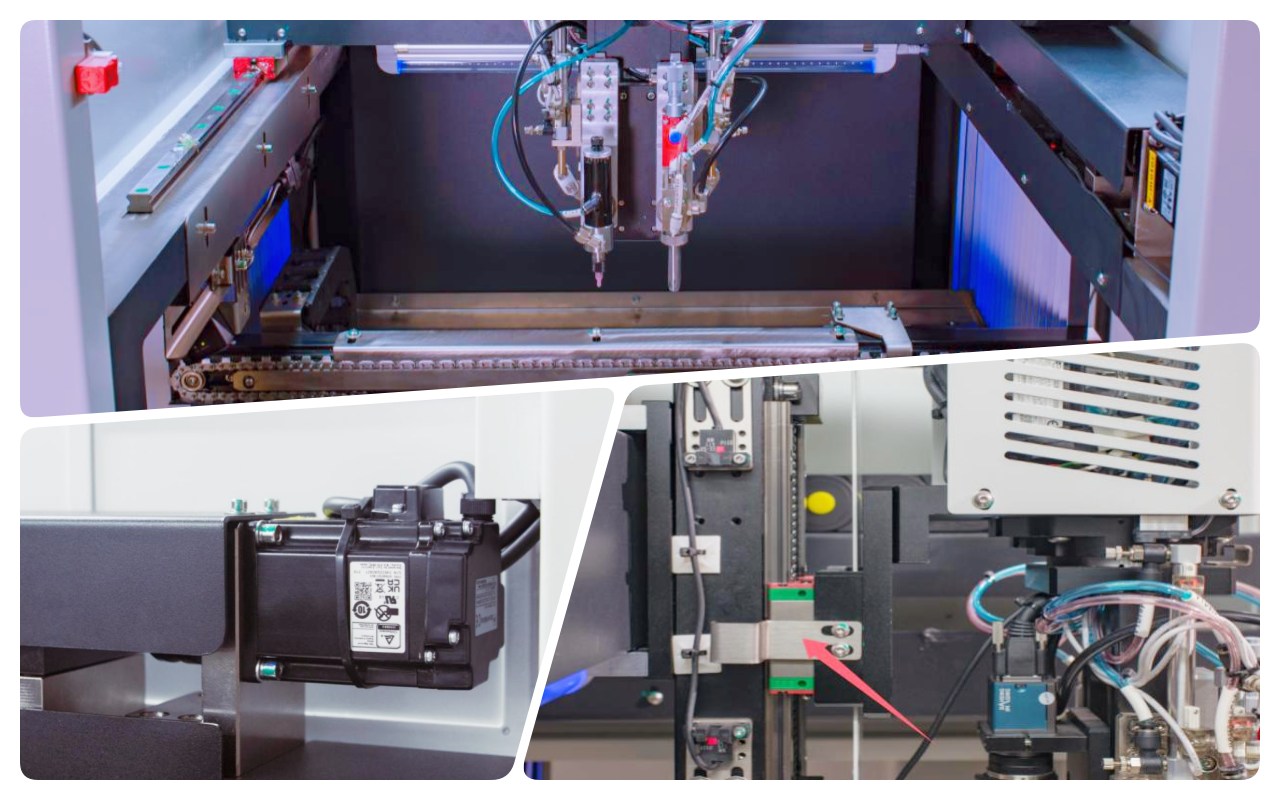

Hệ thống truyền tải
Hệ thống truyền động của máy phủ hình dạng pcba có nền tảng làm việc có độ bền cao để đảm bảo sự ổn định của máy trong quá trình vận hành tốc độ cao liên tục. Nó sử dụng động cơ servo và trình điều khiển nhập khẩu để cung cấp năng lượng ổn định và đáng tin cậy. Mô-đun thiết kế mô tơ servo + ray trượt đảm bảo độ lặp lại và độ chính xác của chuyển động trục X/Y/Z với độ lệch tối thiểu.
Thiết kế che bụi độc đáo đảm bảo độ sạch của thanh vít và ray trượt, giảm độ phức tạp của việc bảo trì và ngăn ngừa bụi tích tụ. Xích bồn có độ linh hoạt cao giúp cho từng đường ống, đường dây gọn gàng, đẹp mắt đồng thời tránh bị rối. Thiết lập này làm giảm thời gian ngừng hoạt động tổng thể, hỗ trợ hoạt động sản xuất 24/7 và giảm chi phí sở hữu dài hạn một cách hiệu quả. Trong bối cảnh máy phủ dây chuyền sản xuất pcb, nó cho phép các lớp phủ đồng nhất hoàn hảo, nâng cao năng suất sản xuất lên tới 15% thông qua điều khiển chuyển động chính xác.

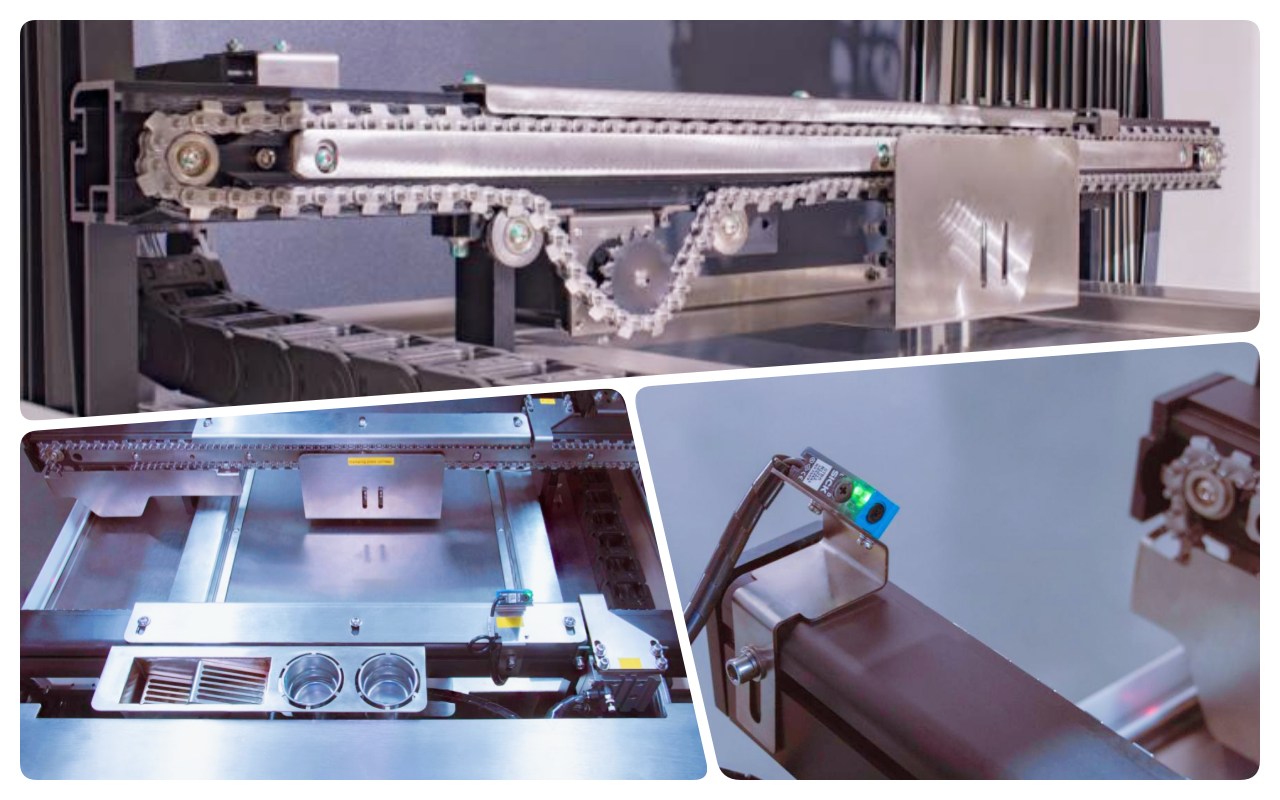

Hệ thống vận chuyển
Hệ thống vận chuyển của máy phủ đồng dạng pcba sử dụng hệ thống vận chuyển dây chuyền độc đáo giúp ngăn chặn hiệu quả PCB khỏi bị kẹt hoặc hư hỏng trong quá trình vận chuyển. Động cơ điều khiển tốc độ và dừng chính xác để duy trì chuyển động của bảng trơn tru và được kiểm soát. Kẹp xi lanh đảm bảo rằng PCB sẽ không dịch chuyển trong toàn bộ quá trình vận hành, mang lại khả năng giữ an toàn.
Độ rộng của ray dẫn hướng có thể được điều chỉnh bán tự động, cho phép PCB ra vào tự do mà không cần can thiệp thủ công. Đường ray được thiết kế với dây xích và biên dạng cũng có thể chịu được PCB nặng mà không bị biến dạng khi sử dụng kéo dài. Điều này giúp tăng năng suất tổng thể lên 25% và giảm đáng kể tỷ lệ sai sót trong sản xuất. Nó tích hợp dễ dàng với các bộ tải ngược dòng và các bộ dỡ tải xuôi dòng trong thiết lập máy phủ dây chuyền sản xuất pcb. Các điều chỉnh không cần dụng cụ và hoạt động không bị kẹt giấy hoàn toàn phù hợp với môi trường có độ trộn cao. Cảm biến an toàn được bao gồm để đảm bảo không xảy ra tai nạn và người vận hành yên tâm.

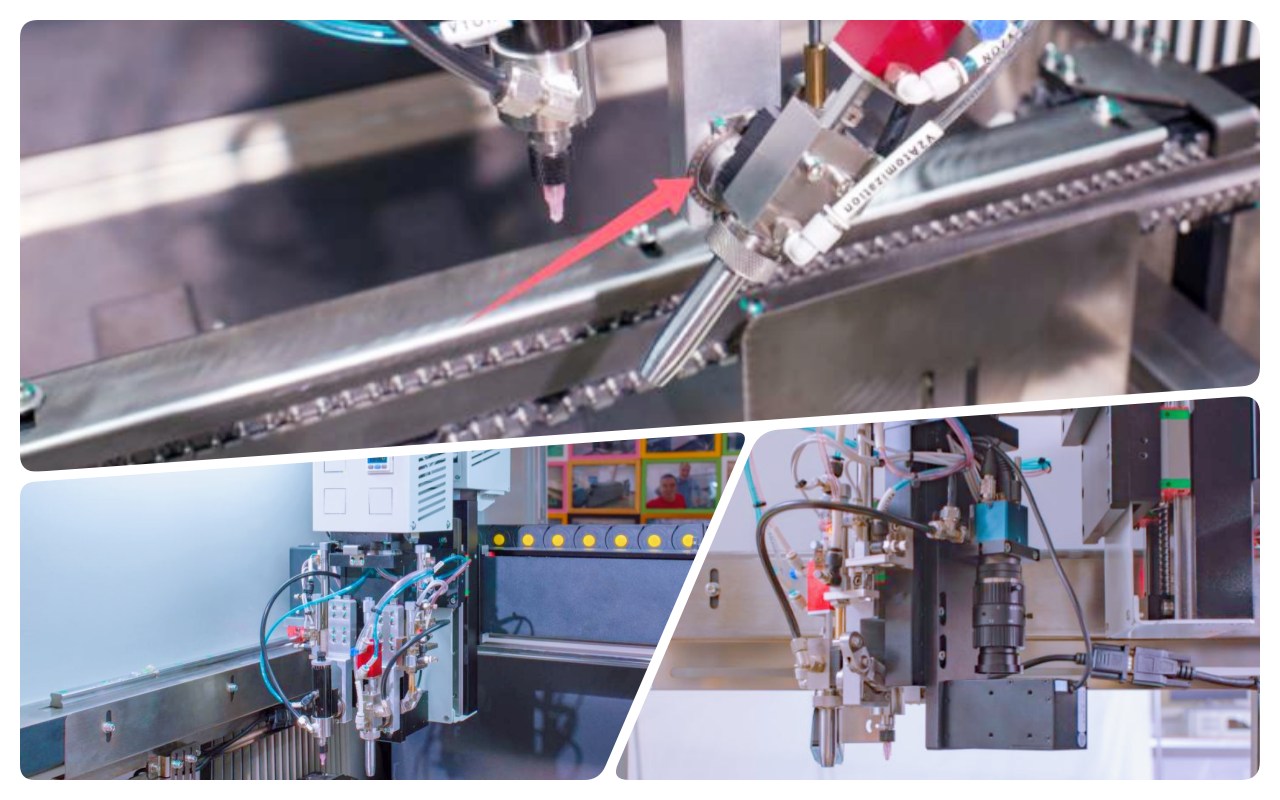

Hệ thống sơn
Các tính năng chung của máy phủ hình dạng pcba bao gồm bộ điều chỉnh áp suất không khí chính xác nhập khẩu được trang bị đồng hồ đo áp suất kỹ thuật số để kiểm soát phun nhất quán và chính xác. Bảng điều khiển được nhân bản hóa được thiết kế để nâng cao hiệu quả làm việc của người vận hành bằng cách cung cấp các biểu tượng trực quan và khả năng truy cập nhanh.
Đường ray băng tải được làm cứng và được trang bị các dải chống mài mòn bằng thép không gỉ để kéo dài tuổi thọ của đường ray một cách đáng kể. Việc điều chỉnh độ rộng đường ray áp dụng cơ chế truyền đai đồng bộ để đảm bảo vận chuyển đường sắt chính xác và xử lý bảng đáng tin cậy. Một giàn thép nguyên chất độc lập cải thiện độ ổn định tổng thể của máy đường ray và chống lại các rung động bên ngoài. Lắp rèm chắn gió ở lối vào và lối ra để tránh rò rỉ gas và cải thiện môi trường nhà xưởng bằng cách duy trì không khí sạch hơn. Những yếu tố này kết hợp để mang lại hiệu suất linh hoạt và chính xác trong máy phủ dây chuyền sản xuất pcb.
Hệ thống điều khiển
Hệ thống điều khiển cho máy phủ hình dạng pcba có bố cục hợp lý với nhãn mác tiêu chuẩn hóa, giúp kỹ thuật viên kiểm tra và bảo trì dễ dàng và đơn giản. Các bộ phận điều khiển servo có độ chính xác cao đảm bảo hoạt động ổn định ngay cả trong các tải trọng và điều kiện khác nhau.
Thiết kế tản nhiệt sử dụng khả năng làm mát đối lưu của không khí để tránh quá nhiệt khi chạy trong thời gian dài. Chế độ bảng điều khiển PC+ cải thiện đáng kể độ ổn định của hệ thống và khả năng chịu lỗi đối với các sự cố về điện. Giám sát thời gian thực có thể được tích hợp với MES để có được thông tin chi tiết và khả năng truy xuất nguồn gốc dựa trên dữ liệu. Điều này giúp tỷ lệ lỗi dưới 0,5% trong các ứng dụng đòi hỏi khắt khe của máy phủ dây chuyền sản xuất pcb.
Khả năng khắc phục sự cố từ xa giúp tiết kiệm thời gian quý báu cho việc chẩn đoán. Nó đạt được sự phối hợp hoàn hảo giữa van và đèn để bảo vệ nhất quán ở cấp độ IP67. Ngoài ra, thiết kế tiết kiệm năng lượng giúp tiết kiệm tới 20% điện năng so với các hệ thống truyền thống.

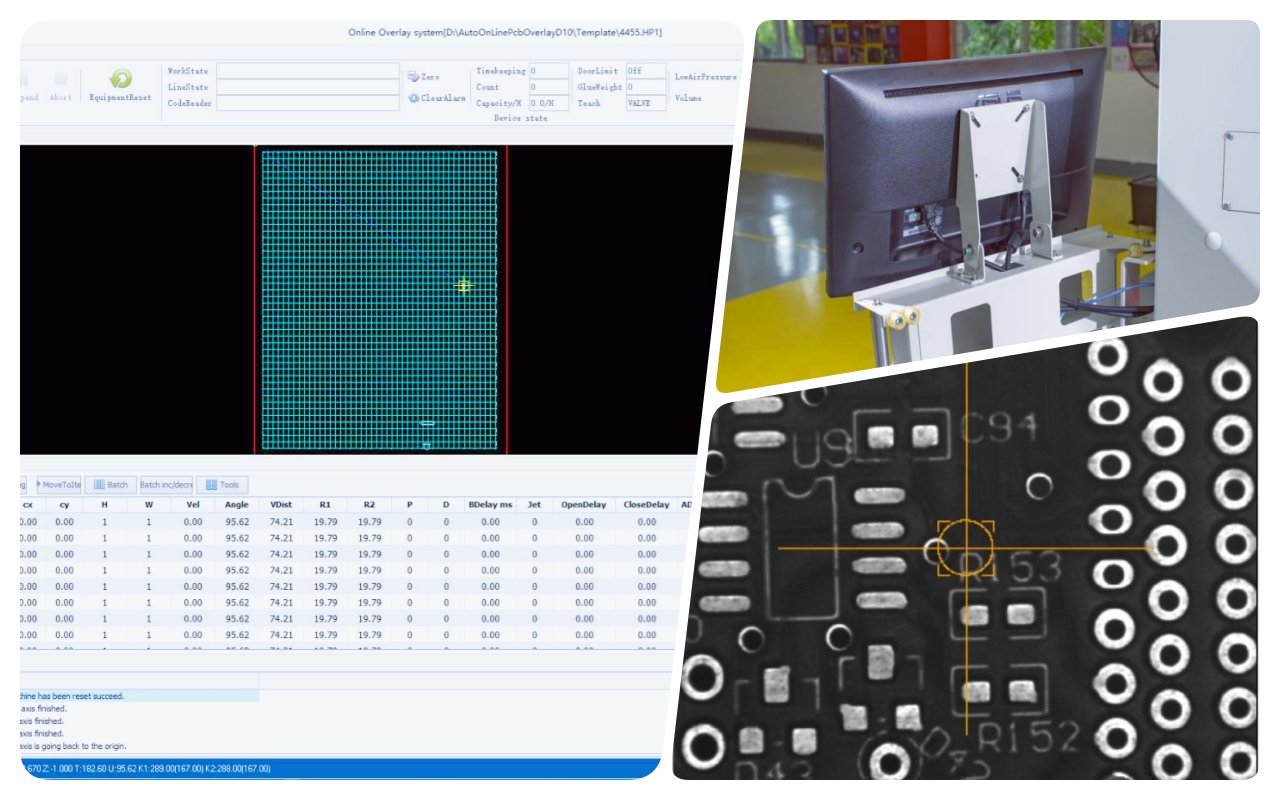

Hệ điều hành
Hệ thống vận hành trong máy phủ hình dạng pcba cho phép điều khiển một chương trình mới trong thời gian dưới 10 phút và chuyển đổi trong vòng chưa đầy 2 phút, dựa trên nền tảng Windows 10 quen thuộc. Phần mềm thân thiện với người dùng bao gồm các chức năng giảng dạy và điều hướng để hướng dẫn người dùng từng bước. Hiển thị thời gian thực của đường làm việc giúp thao tác đơn giản và trực quan, giảm phỏng đoán.
Tầm nhìn CCD có sẵn dưới dạng tùy chọn để nâng cao độ chính xác định vị. Bệ vận hành có thể điều chỉnh và có thể thích ứng linh hoạt với chiều cao và sở thích của người vận hành khác nhau, giảm thiểu sự mệt mỏi. Điều này rút ngắn thời gian đào tạo tổng thể xuống chỉ còn một ca ngay cả đối với những người mới làm quen với môi trường máy phủ dây chuyền sản xuất pcb. Hỗ trợ đa ngôn ngữ và hướng dẫn bằng video tích hợp đảm bảo khả năng sử dụng cho các nhóm toàn cầu. Giao diện màn hình cảm ứng tiếp tục giảm thiểu các lỗi vận hành một cách hiệu quả.
Hệ thống phủ van kép tiên tiến
Hệ thống lớp phủ trong máy phủ hình dạng pcba sử dụng thiết kế van kép phù hợp với PCBA phức tạp hơn và các tình huống ứng dụng đa dạng đòi hỏi sự linh hoạt. Thiết kế mô-đun cho phép thay thế nhanh chóng các thân van khác nhau cho các sản phẩm khác nhau trong vòng chưa đầy 2 phút. Trục chữ U và độ nghiêng tùy chọn giúp lớp phủ dễ dàng ngay cả đối với các hình dạng PCBA phức tạp với các khu vực khó tiếp cận.

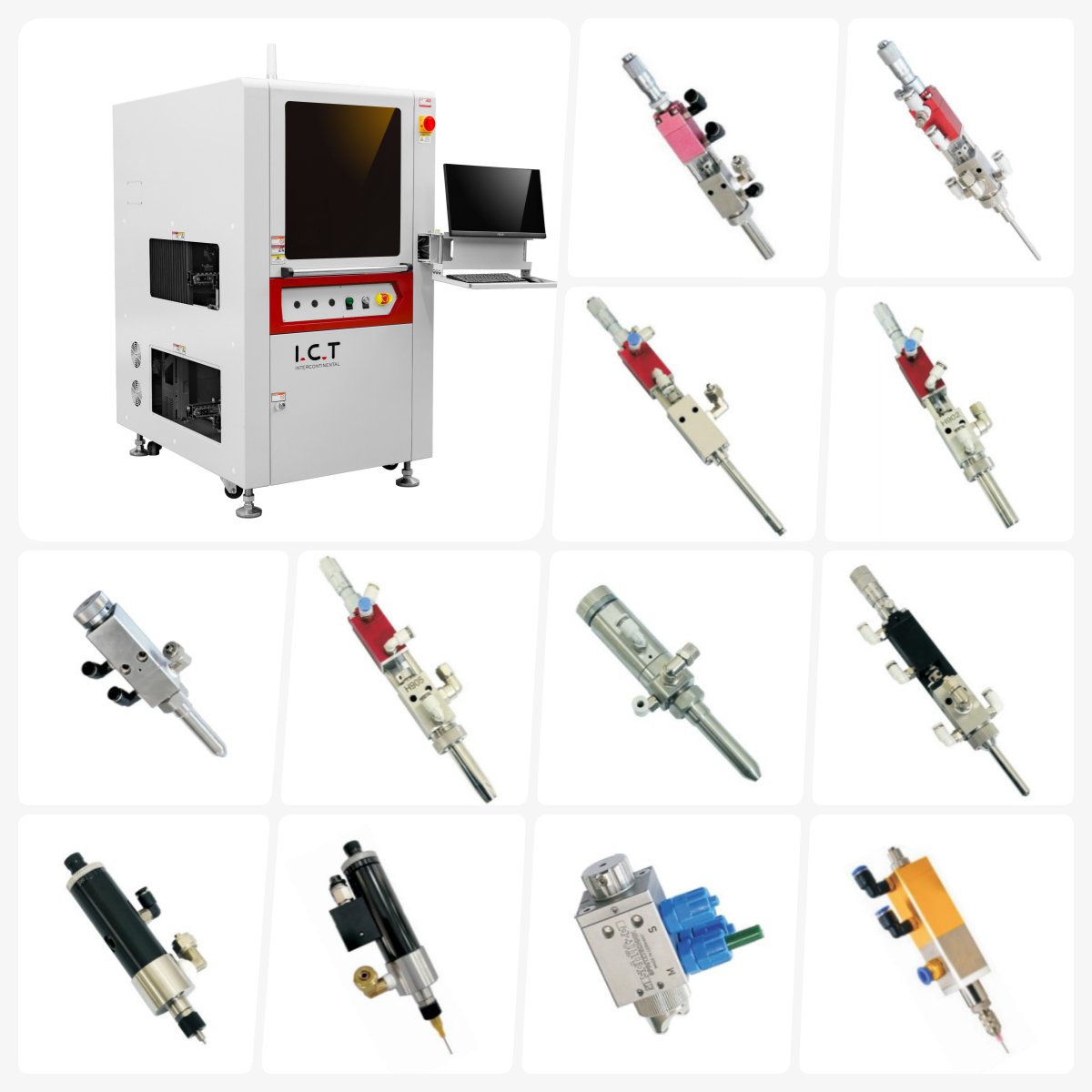

Đèn UV tích hợp cho trạng thái làm việc trực quan trong quá trình hoạt động. Tầm nhìn CCD là một tùy chọn cho độ chính xác dưới milimet. Các van cụ thể bao gồm H-808 dành cho các chấm nguyên tử mịn trên các bộ phận nhỏ có độ phun tràn thấp, H-818 dành cho màng quạt rộng trên các khu vực lớn hơn và H-828 dành cho các lớp dày dòng chảy cao. Điều này giúp giảm lãng phí vật liệu từ 20-30% và hỗ trợ hiệu quả các vật liệu có hàm lượng VOC thấp. Nó cung cấp lớp bảo vệ cấp IP67 đồng nhất trong máy phủ dây chuyền sản xuất pcb để nâng cao độ tin cậy của sản phẩm.
| Đặc điểm kỹ thuật
| Máy phủ có chọn lọc | ||||
| Người mẫu | I.C.T-T550 | I.C.T-T550U | I.C.T-T600 | I.C.T-T650 |
| Số lượng van | 2 (van phun 1 đầu, van chính xác 1 cái đầu) | 2 (van phun 1 đầu, van chính xác 1 cái đầu) | 2 (van phun 2 đầu) | 4 (van phun 2 đầu, van chính xác 2 đầu) |
| Phương pháp điều khiển | PC + Thẻ điều khiển chuyển động | |||
| Số lượng trục chính | X, y, z | X, y, z, u | X, y, z | X, y, z |
| PCB Kích thước | 50*50 ~ 450*460mm | |||
| Truyền động trục chính | Động cơ servo nhập khẩu + mô-đun vít bi | |||
| Tự động làm sạch van | với bể áp suất 5L | |||
| Cung cấp điện | AC 220V±10%, 50/60HZ, 2.2KW | |||
| Kích thước | L910*W1600*H1700mm | |||
| trọng lượng tịnh | 1000kg | |||

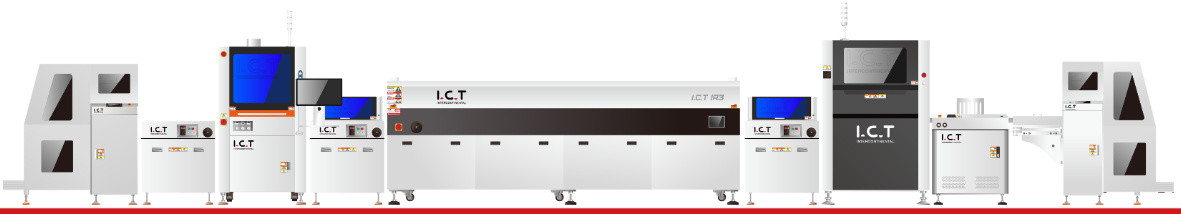

| chuyền sơn Danh sách thiết bị dây

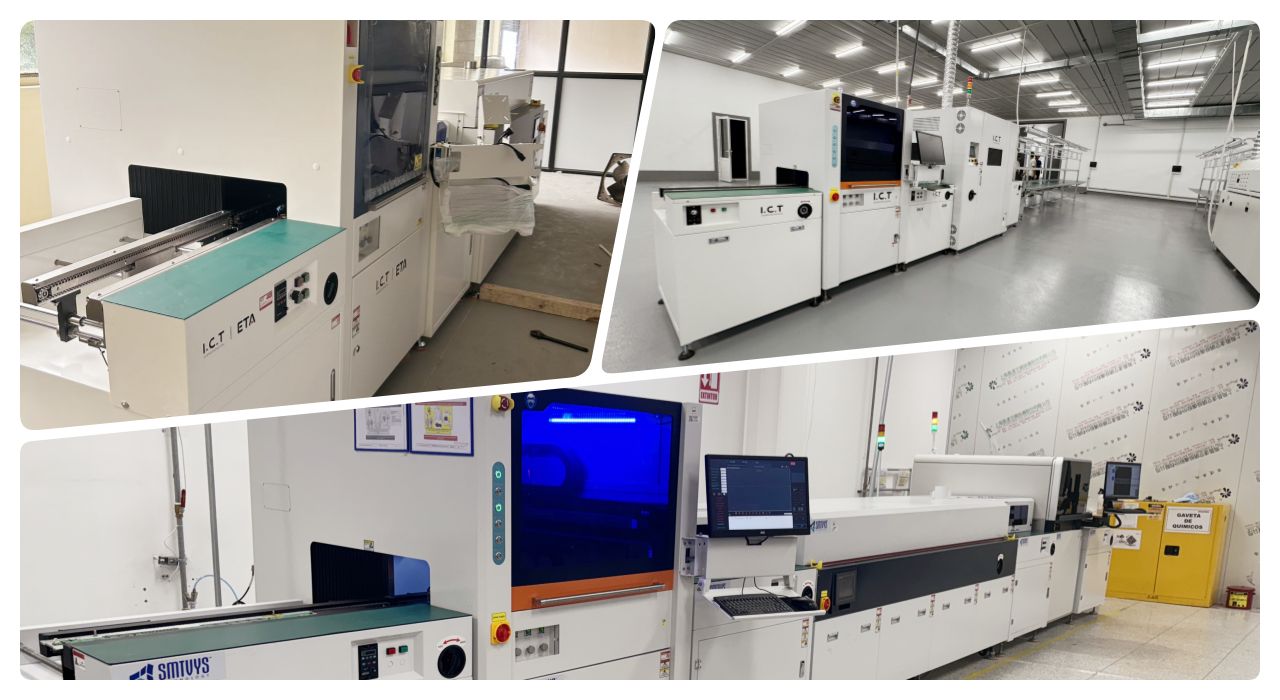

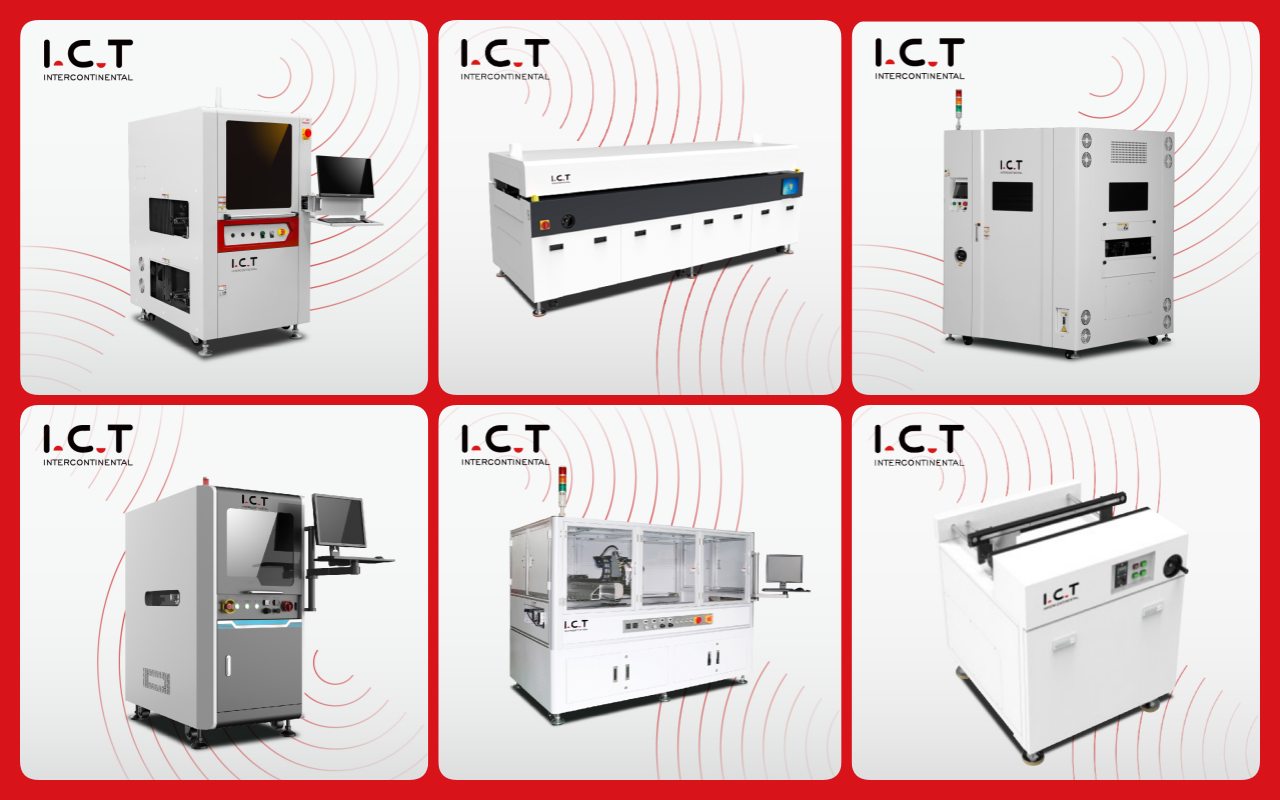

Dây chuyền phủ PCBA của chúng tôi cung cấp các công cụ tiên tiến để bảo vệ bảng mạch hiệu quả và chính xác. Dây chuyền phủ hoàn toàn tự động bao gồm một máy phủ chọn lọc để ứng dụng chính xác, lò xử lý để có lớp hoàn thiện bền, AOI để kiểm tra chất lượng, bộ nâng và cánh lật để xử lý trơn tru và hệ thống băng tải để sản xuất liền mạch.
Dây chuyền phủ PCBA chất lượng cao này đảm bảo hoạt động ổn định, lớp phủ chống bụi, chống thấm nước và chống cháy nổ đáng tin cậy, đáp ứng các nhu cầu đa dạng của ngành. Với thiết kế mô-đun và sự hỗ trợ toàn cầu từ I.C.T, nó giúp nâng cao năng suất cho các nhiệm vụ phủ bảo vệ.
| Tên sản phẩm | Mục đích trong dây chuyền sơn PCBA |
|---|---|
Áp dụng lớp phủ bảo vệ chính xác cho bảng mạch để bảo vệ chống bụi, chống thấm nước và chống cháy nổ. | |
Làm cứng lớp phủ bằng tia hồng ngoại hoặc tia UV, đảm bảo độ bền và khả năng bảo vệ mạnh mẽ. | |
Vận chuyển các bảng mạch một cách trơn tru qua dây chuyền phủ để xử lý hiệu quả. | |
Cung cấp và lưu trữ PCB cho dây chuyền sản xuất, đảm bảo đầu vào và đầu ra thông suốt. | |
| Lớp phủ phù hợp AOI | Kiểm tra chất lượng lớp phủ và phát hiện các khuyết tật để đảm bảo tiêu chuẩn cao. |
| Video thành công của khách hàng
Hành trình Châu Âu của Kỹ sư I.C.T - Giải pháp SMT cho Điện tử Ô tô' kỹ sư giàu kinh nghiệm của chúng tôi đến gặp một khách hàng hàng đầu Châu Âu chuyên về điện tử ô tô, đặc biệt là bảng điều khiển ô tô. Khách hàng đã mua dây chuyền phủ PCBA hoàn chỉnh bao gồm máy phủ đồng dạng pcba cùng với máy xúc lật PCB, lò xử lý UV và máy dỡ PCB. Thiết bị bổ sung bao gồm hàn sóng chọn lọc và kiểm tra AOI bằng tạp chí bộ đệm và bộ dỡ NG/OK để kiểm soát chất lượng hoàn toàn. Kỹ sư thực hiện cài đặt kỹ lưỡng, điều chỉnh chính xác và đào tạo chi tiết về vận hành, bảo trì và khắc phục sự cố. Trong giai đoạn sản xuất thử nghiệm, anh ấy xác định và khắc phục kịp thời mọi vấn đề để đạt được khởi động trơn tru, chất lượng cao trong thời gian ngắn nhất có thể. Video này hiển thị rõ ràng quá trình thiết lập trang web, lớp phủ chọn lọc chính xác trên các bo mạch phức tạp và khả năng tích hợp liền mạch trong máy phủ dây chuyền sản xuất pcb cho các ứng dụng ô tô đáng tin cậy.
| Dịch vụ và Đào tạo
I.C.T cung cấp các dịch vụ cài đặt, gỡ lỗi và bảo trì liên tục đầy đủ cho máy phủ đồng dạng pcba để đảm bảo hiệu suất lâu dài. Nhóm của chúng tôi cung cấp các chương trình đào tạo toàn diện bao gồm lập trình, vận hành hàng ngày, quy trình vệ sinh và khắc phục sự cố thông thường—có sẵn tại chỗ hoặc thông qua các phiên từ xa. Chúng tôi cung cấp phản hồi nhanh chóng cho mọi vấn đề sản xuất với sự hỗ trợ của chuyên gia.
Hỗ trợ tại chỗ đảm bảo quá trình sản xuất thử nghiệm diễn ra suôn sẻ và giảm thiểu gián đoạn. Trợ giúp từ xa luôn có thể truy cập được qua video hoặc điện thoại. Các phụ tùng thay thế luôn sẵn có để có thể sử dụng ngay. Kiểm tra thường xuyên và tối ưu hóa quy trình giúp tối đa hóa hiệu quả trong máy phủ dây chuyền sản xuất pcb. Các khóa học bồi dưỡng giúp nhân viên của bạn được cập nhật và được chứng nhận. Chúng tôi cũng cung cấp các nâng cấp cho vật liệu phủ mới khi cần thiết. Cách tiếp cận này đảm bảo thời gian ngừng hoạt động dưới 1% và mang lại lợi tức đầu tư cao cho các hoạt động tại 72 quốc gia trên toàn thế giới.
| Khách hàng nói gì
Khách hàng luôn khen ngợi các kỹ sư lành nghề của chúng tôi về chuyên môn chuyên môn, sự trợ giúp nhanh chóng của chuyên gia và các buổi đào tạo bệnh nhân được cung cấp trong các chuyến thăm thực địa ở Châu Âu. Họ đánh giá cao máy sơn phủ hình dạng pcba vì đã cung cấp các lớp phun đều, không có khuyết tật và tốc độ ấn tượng trên các tấm ô tô phức tạp. Phương pháp đóng gói an toàn và chu đáo đảm bảo thiết bị luôn ở trong tình trạng hoàn hảo.
Phản hồi nhanh chóng của chúng tôi đối với các câu hỏi và vấn đề sẽ giúp giảm bớt mọi mối lo ngại kịp thời. Nó nâng cao đáng kể các tiêu chuẩn về sản lượng và chất lượng tổng thể. Nhiều người nhấn mạnh khả năng vận chuyển đáng tin cậy, kết cấu bền bỉ và việc hoán đổi van hiệu quả là những điểm mạnh chính. Đối với máy phủ dây chuyền sản xuất pcb, khách hàng lưu ý rằng nó vượt quá mong đợi về độ chính xác, giảm chất thải và dễ dàng tích hợp vào dây chuyền hiện có.
| Chứng nhận và tiêu chuẩn
Máy sơn conaformal pcba tự hào được chứng nhận CE về tuân thủ an toàn, RoHS về tính thân thiện với môi trường và ISO9001 cho hệ thống quản lý chất lượng toàn diện. Chúng tôi sở hữu nhiều bằng sáng chế bao gồm các tính năng cải tiến như thiết kế van mô-đun và phần mềm chỉnh sửa đường dẫn tiên tiến.
Các cuộc kiểm tra nội bộ nghiêm ngặt được tiến hành trên mọi đơn vị để đảm bảo các sản phẩm an toàn, xanh và hàng đầu đáp ứng các tiêu chuẩn toàn cầu. Những chứng nhận này xác nhận cam kết vững chắc của chúng tôi về sự xuất sắc và độ tin cậy trong lĩnh vực máy phủ dây chuyền sản xuất pcb, giúp khách hàng hoàn toàn tin tưởng vào việc tuân thủ quy định và hiệu suất sản phẩm trên toàn thế giới.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T tiến hành nghiên cứu và phát triển của riêng mình cùng với năng lực sản xuất đầy đủ, tuyển dụng 89 nhân viên tận tâm trong một cơ sở rộng 12.000m². Chúng tôi đã phát triển nhanh chóng kể từ khi thành lập vào năm 2012, hiện phục vụ hơn 1.600 khách hàng hài lòng trên 72 quốc gia với các giải pháp toàn diện SMT.
Các nhà máy của chúng tôi thực hiện các quy trình phát hiện chất lượng nghiêm ngặt và hệ thống quản lý chất lượng sản phẩm mạnh mẽ để đảm bảo tính nhất quán và xuất sắc. Chúng tôi bao gồm nhiều lĩnh vực bao gồm SMT, lớp phủ và hỗ trợ sản xuất thiết bị điện tử toàn cầu. Sự kết hợp giữa chiến lược toàn cầu hóa và dịch vụ địa phương hóa cho phép chúng tôi cung cấp các giải pháp phù hợp, hiệu quả nhằm thúc đẩy sự thành công của khách hàng trong lĩnh vực máy phủ dây chuyền sản xuất pcb và hơn thế nữa.
