Trong quá trình sản xuất SMT hiện đại, hầu hết các vấn đề về chất lượng không bắt nguồn từ việc sắp xếp hoặc chỉnh lại dòng thành phần. Họ bắt đầu sớm hơn nhiều—ở giai đoạn in dán hàn. Các lỗi kiểm tra chất hàn dán thường là tín hiệu rõ ràng đầu tiên cho thấy quy trình SMT đang vượt khỏi tầm kiểm soát, ngay cả khi các quy trình xuôi dòng vẫn có vẻ ổn định.
Kiểm tra dán hàn (SPI) đóng một vai trò duy nhất trong dòng SMT vì đây là cổng chất lượng đầy đủ về mặt định lượng sớm nhất. Không giống như AOI hoặc kiểm tra chức năng phát hiện lỗi sau khi giá trị đã được thêm vào bảng, SPI đánh giá xem nền tảng của quy trình lắp ráp có chính xác hay không trước khi lắp các thành phần. Khi các lỗi kiểm tra chất dán hàn bị bỏ qua hoặc hiểu sai, các nhà sản xuất thường gặp phải một loạt các vấn đề về sau như bia mộ, mối hàn không đủ, cầu nối hàn và BGA khoảng trống.
Trong sản xuất thiết bị điện tử có độ tin cậy cao, SPI không còn được coi là bước kiểm tra đơn giản nữa. Các nhà sản xuất ô tô, công nghiệp và EMS ngày càng sử dụng các lỗi kiểm tra chất hàn làm chỉ số hàng đầu về hiệu suất năng suất, thay vì chờ đợi lỗi ở AOI hoặc kiểm tra chức năng. Sự thay đổi này phản ánh bước đi rộng hơn hướng tới kiểm soát quy trình SMT dựa trên dữ liệu.
Để hiểu đầy đủ lý do tại sao xảy ra lỗi kiểm tra chất hàn—và tại sao chúng lại nghiêm trọng đến vậy—điều cần thiết trước tiên là phải hiểu cách hoạt động của máy kiểm tra chất hàn trên các dây chuyền sản xuất SMT hiện đại. Sự hiểu biết rõ ràng về các nguyên tắc SPI, logic đo lường và tích hợp hệ thống giúp giải thích lý do tại sao nhiều lỗi bắt nguồn từ giai đoạn in chứ không phải ở giai đoạn sau của quy trình.
Bài viết này tập trung vào các lỗi kiểm tra chất hàn phổ biến nhất trong SMT, giải thích nguyên nhân cốt lõi của chúng và—quan trọng nhất—cung cấp các phương pháp thực tế để khắc phục chúng trong môi trường sản xuất thực tế.
Các lỗi kiểm tra chất hàn dán đề cập đến những sai lệch được phát hiện trong quá trình đo SPI cho thấy sự lắng đọng chất hàn không đúng cách trên các miếng đệm PCB. Những sai lệch này không chỉ giới hạn ở những lỗi in ấn rõ ràng. Trong thực tế, nhiều SPI lỗi nằm trong giới hạn dung sai nhưng vẫn gây ra rủi ro nghiêm trọng đối với năng suất và độ tin cậy lâu dài.

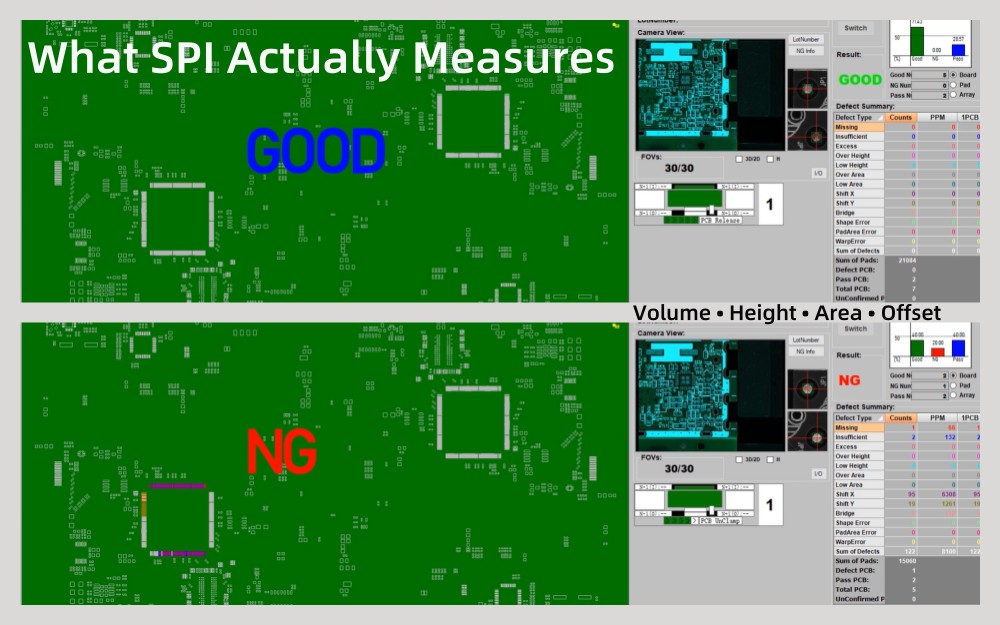

Các tham số SPI điển hình bao gồm khối lượng dán hàn, chiều cao, diện tích, độ lệch và tính nhất quán về hình dạng. Một lỗi có thể được gắn cờ khi bất kỳ tham số nào trong số này lệch khỏi đường cơ sở dự kiến hoặc hiển thị sự thay đổi bất thường trên nhiều bảng. Điều quan trọng là, SPI khiếm khuyết nên được xem như là chỉ báo của quy trình thay vì kết quả đạt hoặc không đạt đơn giản.
Ví dụ: việc giảm dần khối lượng dán trong quá trình sản xuất có thể không kích hoạt ngay cảnh báo NG. Tuy nhiên, nó thường báo hiệu sự tắc nghẽn của stencil, sự xuống cấp của chất hàn hoặc các thông số in không ổn định. Việc coi SPI như một công cụ thống kê và dựa trên xu hướng là điều cần thiết để kiểm soát lỗi hiệu quả.
Quá trình in dán hàn xác định số lượng và hình dạng của hàn có sẵn cho mỗi khớp. Sau khi các thành phần được đặt và hàn lại, không thể thêm chất hàn ở những nơi bị thiếu hoặc loại bỏ chất hàn ở những nơi quá mức mà không làm lại.
Kết quả là, lỗi SPI là một trong những dấu hiệu sớm nhất và chính xác nhất về tổn thất năng suất. Kem hàn không đủ sẽ dẫn đến các mối nối yếu hoặc bị hở, việc dán quá nhiều sẽ làm tăng nguy cơ bắc cầu và việc dán sai lệch sẽ gây ra các khuyết tật không ướt hoặc gối đầu—đặc biệt là trên các gói có bước cao và BGA.
Từ cả khía cạnh chất lượng và chi phí, việc khắc phục sự cố ở giai đoạn SPI hiệu quả hơn nhiều so với việc sửa lỗi sau khi chỉnh lại dòng. Một điều chỉnh theo hướng SPI có thể ngăn chặn hàng tá lỗi ở phía sau.

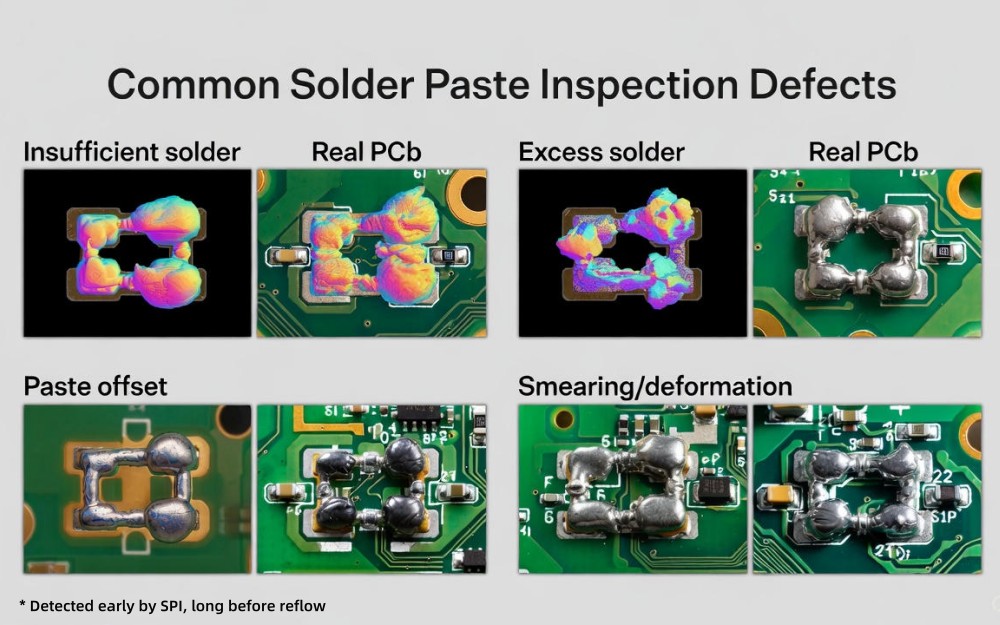

Phần này nêu ra các lỗi kiểm tra chất hàn thường gặp nhất, tập trung vào cách chúng xuất hiện trong dữ liệu SPI, lý do chúng xảy ra và những rủi ro mà chúng gây ra.
Kem hàn không đủ là một trong những lỗi phổ biến nhất và nghiêm trọng nhất SPI. Trong các hệ thống SPI, nó thường xuất hiện dưới dạng âm lượng thấp, độ cao giảm hoặc khẩu độ lấp đầy không đầy đủ.
Các nguyên nhân gốc rễ phổ biến bao gồm độ dày của giấy nến không phù hợp, khẩu độ bị tắc hoặc mòn, áp suất chổi cao su không đủ và hoạt động của chất hàn bị suy giảm. Các yếu tố môi trường như độ ẩm thấp hoặc điều kiện bảo quản hồ dán không đúng cách có thể khiến vấn đề trở nên trầm trọng hơn.
Từ góc độ SPI, việc dán không đủ thường biểu hiện dưới dạng xu hướng giảm nhất quán hơn là lỗi ngẫu nhiên. Khi không được khắc phục, nó sẽ trực tiếp dẫn đến các mối nối bị hở, các mối hàn yếu và lỗi kiểm tra chức năng.
Kem hàn dư thừa có vẻ ít rủi ro hơn so với dán không đủ, nhưng nó thường dẫn đến các khuyết tật nghiêm trọng hơn. SPI xác định phần dán dư thừa thông qua các phép đo chiều cao và thể tích tăng lên, đôi khi đi kèm với hình dạng dán bị biến dạng.
Chất hàn dư thừa thường xảy ra do khẩu độ của khuôn tô quá lớn, áp lực của chổi cao su quá mức hoặc độ sụt của chất hàn. Trong các thiết kế mật độ cao, ngay cả sự dư thừa khối lượng nhỏ cũng có thể làm tăng đáng kể nguy cơ bắc cầu hàn trong quá trình hàn lại.
SPI dữ liệu cho phép các kỹ sư phân biệt giữa mức dư thừa cục bộ do thiết kế khẩu độ và mức dư thừa mang tính hệ thống do các thông số in gây ra—điều mà chỉ kiểm tra trực quan thì không thể đạt được một cách đáng tin cậy.
Sự bù đắp dán hàn xảy ra khi cặn dán bị lệch so với miếng đệm PCB. Hệ thống SPI phát hiện khiếm khuyết này thông qua phân tích độ lệch XY và đo độ lệch tâm.
Các nguyên nhân điển hình bao gồm căn chỉnh bảng không chính xác, dịch chuyển giấy nến, kẹp không ổn định hoặc cong vênh PCB. Trong các ứng dụng có bước cao và vi môBGA, ngay cả những khoảng lệch nhỏ cũng có thể dẫn đến hiện tượng mối hàn bị xẹp không đều hoặc bị ướt không đủ.
SPI đặc biệt có giá trị ở đây vì nó có thể phân biệt sai lệch thực sự với ảo ảnh thị giác có thể được người vận hành tại phân xưởng chấp nhận.
Các khuyết tật về vết bẩn và biến dạng hình dạng thường bị đánh giá thấp vì chúng không phải lúc nào cũng gây ra cảnh báo dựa trên thể tích. Hệ thống SPI phát hiện những vấn đề này bằng cách phân tích hình học dán, xác định cạnh và phân bố chiều cao.
Các nguyên nhân phổ biến bao gồm góc vắt không chính xác, tốc độ in quá cao, lưu biến dán kém hoặc giấy nến bị nhiễm bẩn. Những khiếm khuyết này thường dẫn đến hiện tượng làm ướt chất hàn không nhất quán và sự lan rộng chất hàn không thể đoán trước trong quá trình hàn lại.
Nhiều khuyết tật khi kiểm tra chất dán hàn rất khó đánh giá bằng mắt. Khoản tiền gửi có thể có vẻ chấp nhận được về mặt trực quan nhưng vẫn nằm ngoài giới hạn quy trình ổn định khi được đo lường về mặt định lượng.
Đây là lý do tại sao cảnh báo SPI đôi khi bị loại bỏ vì 'quá nhạy cảm'. Trên thực tế, SPI không phát hiện lỗi sớm hơn vì nó nghiêm ngặt hơn—nó phát hiện sớm hơn vì nó đo được những gì mắt người không thể làm được. Hiểu được sự khác biệt này là rất quan trọng để áp dụng SPI hiệu quả.
Thiết kế miếng kim thuộc mỏng có tác động trực tiếp và có thể đo lường được đến hiệu quả truyền chất hàn. Kích thước khẩu độ, hình dạng, độ hoàn thiện của tường và tỷ lệ diện tích đều ảnh hưởng đến mức độ dán được nhả ra một cách nhất quán.
Thiết kế stencil kém thường dẫn đến các lỗi SPI mang tính hệ thống, chẳng hạn như khối lượng thấp hoặc độ biến thiên cao giữa các miếng đệm. Dữ liệu SPI cung cấp phản hồi khách quan giúp các kỹ sư xác thực các thiết kế stencil trước khi lỗi lan sang sản xuất hàng loạt.
Các đặc tính của chất hàn như độ nhớt, hàm lượng kim loại và hoạt tính từ thông đóng vai trò chính trong hiệu suất in. Nhiệt độ bảo quản không đúng, thời gian khởi động không đủ hoặc thời gian mở quá lâu thường dẫn đến lỗi SPI.
Các vấn đề liên quan đến vật liệu thường xuất hiện trong SPI dưới dạng biến thể gia tăng hơn là lỗi đột ngột. Nếu không có phân tích xu hướng SPI, những sự cố này thường bị chẩn đoán nhầm là sự cố thiết bị.
Các thông số in chính bao gồm áp suất chổi cao su, tốc độ in, tốc độ tách và khoảng cách ngắt. Mỗi tham số ảnh hưởng đến việc lắng đọng dán khác nhau.
SPI cho phép các kỹ sư tối ưu hóa các tham số này dựa trên dữ liệu định lượng thay vì thử và sai. Khi các điều chỉnh được hướng dẫn bởi các xu hướng SPI, tỷ lệ sai sót sẽ giảm đáng kể và độ ổn định của quy trình được cải thiện.

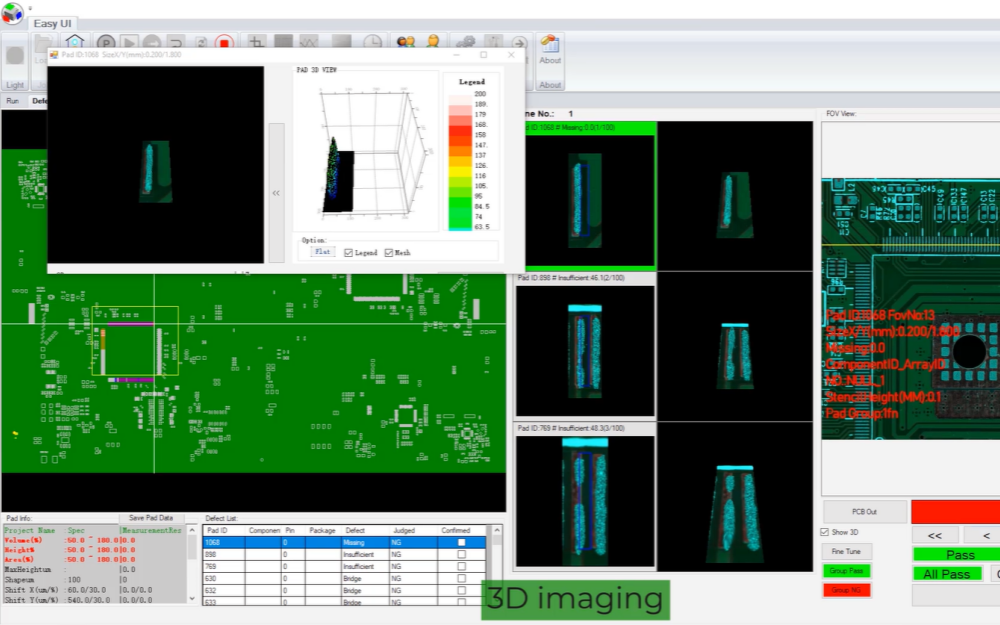

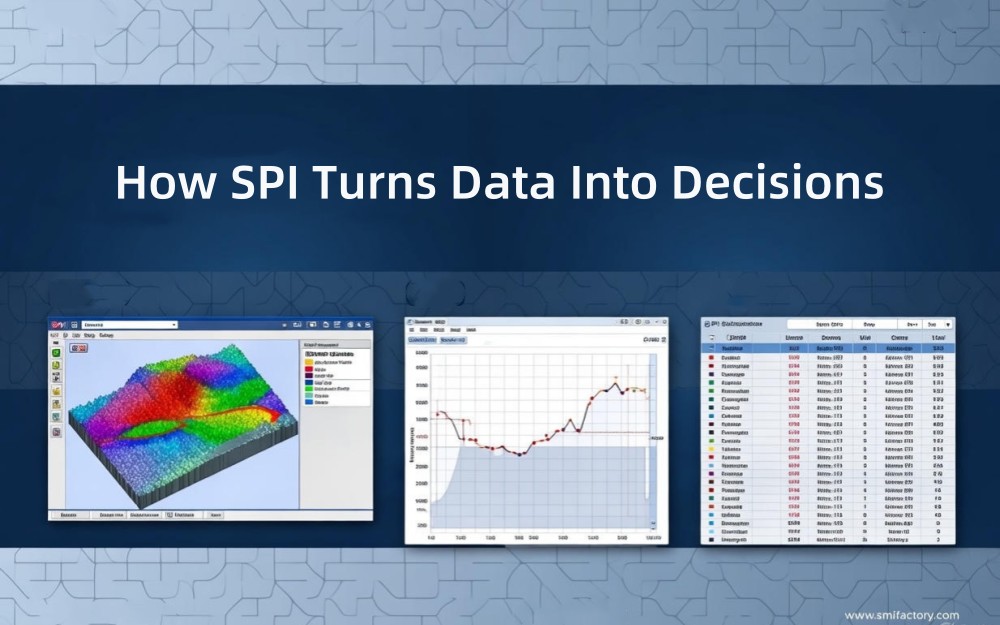

Các hệ thống SPI hiện đại sử dụng công nghệ đo lường 3D để đánh giá khối lượng, chiều cao và diện tích miếng dán hàn. Khối lượng thường là số liệu quan trọng nhất vì nó tương quan trực tiếp với sự hình thành mối hàn.
Các phép đo chiều cao và diện tích cung cấp thêm thông tin chi tiết về sự phân bố bột nhão và tính nhất quán về hình dạng. Cùng với nhau, các số liệu này tạo thành một bức tranh hoàn chỉnh về chất lượng dán mà không thể đạt được thông qua kiểm tra 2D.
Không phải mọi cảnh báo SPI đều thể hiện sự cố thực sự trong quy trình. Các cuộc gọi sai thường xuất phát từ việc thiết lập đường cơ sở không đúng, bảng tham chiếu không nhất quán hoặc cài đặt dung sai quá mạnh so với khả năng xử lý thực tế.
Hiểu quy trình kiểm tra SPI trong các dòng SMT là điều cần thiết để phân biệt các khuyết tật thực sự với nhiễu đo lường. Thiết lập SPI có cấu trúc—bao gồm xác thực bảng vàng, định nghĩa cơ sở và giám sát xu hướng dựa trên SPC—đảm bảo rằng SPI hoạt động như một công cụ kiểm soát quy trình đáng tin cậy thay vì là nguồn cảnh báo không cần thiết.
Một sai lầm phổ biến là coi SPI như một hệ thống tìm lỗi thay vì cơ chế xây dựng đường cơ sở. Các dòng SMT ổn định không được xác định bởi sự vắng mặt của cảnh báo mà bởi sự phân phối dữ liệu nhất quán và hoạt động của quy trình có thể dự đoán được.

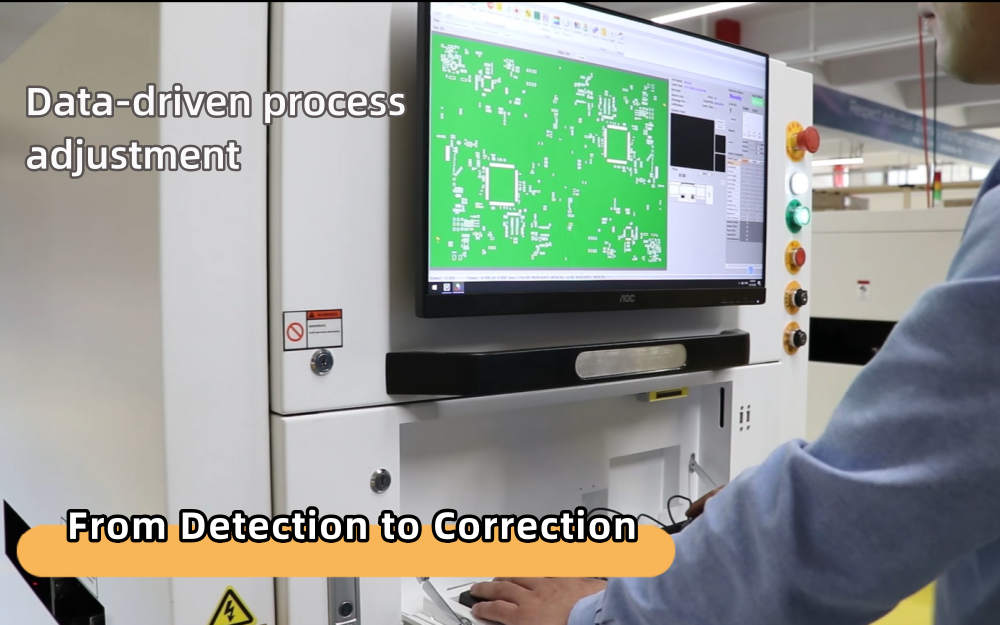

Việc sửa chữa SPI lỗi bắt đầu bằng việc điều chỉnh quy trình dựa trên dữ liệu, được kiểm soát. Những thay đổi về áp suất chổi cao su, tốc độ in hoặc các thông số tách phải được hướng dẫn theo xu hướng SPI thay vì các cảnh báo riêng biệt.
Các điều chỉnh tăng dần theo sau là xác minh SPI ngay lập tức cho phép các kỹ sư xác nhận các cải tiến trước khi lỗi lan truyền xuống phía dưới.
Độ ổn định của thiết bị là điều cần thiết để có kết quả SPI chính xác. Độ chính xác căn chỉnh của máy in, độ lặp lại của việc lắp stencil và hiệu chuẩn SPI đều ảnh hưởng đến độ tin cậy của việc kiểm tra.
Hiệu chuẩn thường xuyên và bảo trì phòng ngừa đảm bảo rằng dữ liệu SPI phản ánh các điều kiện thực tế của quy trình thay vì sai lệch thiết bị.
Các chiến lược phòng ngừa bao gồm làm sạch khuôn tô định kỳ, xử lý kem hàn có kiểm soát và theo dõi xu hướng SPI liên tục. Khi SPI được tích hợp vào kế hoạch bảo trì phòng ngừa, tỷ lệ tái phát lỗi sẽ giảm đáng kể.
Dữ liệu SPI có thể tương quan với kết quả AOI và tia X để thiết lập các mô hình chất lượng dự đoán. Ví dụ: khối lượng dán thấp nhất quán trên các miếng đệm BGA thường tương quan với các khuyết tật về khoảng trống hoặc đầu gối được phát hiện sau khi chỉnh lại dòng.
Trong các dòng SMT nâng cao, phản hồi SPI được sử dụng để kích hoạt các hành động khắc phục hoặc bảo trì phòng ngừa trước khi các lỗi xuất hiện ở cấp dưới. Cách tiếp cận vòng kín này biến đổi SPI từ một công cụ kiểm tra thụ động thành một hệ thống kiểm soát quy trình chủ động.
Trên nhiều môi trường sản xuất SMT, các nhà sản xuất đã đạt được những cải thiện về năng suất có thể đo lường được bằng cách tái cơ cấu chiến lược SPI của họ. Bằng cách tối ưu hóa SPI vị trí, tinh chỉnh các tham số và đào tạo người vận hành để diễn giải dữ liệu một cách chính xác, tỷ lệ lỗi đã giảm mà không làm tăng thời gian kiểm tra.
Những trường hợp này chứng minh rằng hiệu quả SPI phụ thuộc nhiều vào sự tích hợp hệ thống và hiểu biết về quy trình hơn là vào thông số kỹ thuật của từng máy.
Vị trí của SPI trong dòng SMT xác định những lỗi nào có thể được phát hiện sớm và sửa chữa một cách hiệu quả. Vị trí SPI thích hợp giúp giảm thiểu việc làm lại và cải thiện độ ổn định chung của quy trình.
Sản xuất hỗn hợp cao, khối lượng thấp yêu cầu lập trình SPI linh hoạt, trong khi các dây chuyền ô tô và khối lượng lớn ưu tiên sự ổn định và nhất quán dữ liệu. Việc lựa chọn năng lực SPI dựa trên yêu cầu sản xuất là điều cần thiết để đạt được thành công lâu dài.
Kiểm soát các lỗi kiểm tra bằng chất hàn không phải là bổ sung thêm các bước kiểm tra—mà là thiết kế dây chuyền SMT để các lỗi được ngăn chặn, phát hiện sớm và sửa chữa một cách có hệ thống.
I.C.T tiếp cận SPI từ góc nhìn dòng SMT đầy đủ thay vì coi nó như một máy độc lập. Trong quá trình lập kế hoạch dây chuyền SMT, I.C.T đánh giá loại sản phẩm, mật độ thành phần, khối lượng sản xuất và mục tiêu chất lượng để xác định cách SPI nên tương tác với máy in, máy định vị và hệ thống kiểm tra xuôi dòng.
Ngoài việc lựa chọn thiết bị, I.C.T còn hỗ trợ khách hàng thiết lập quy trình, xác định tham số SPI và đào tạo người vận hành. Điều này đảm bảo dữ liệu SPI được diễn giải và sử dụng chính xác để tối ưu hóa quy trình thay vì tạo ra các lệnh gọi sai không cần thiết.
Bằng cách giúp các nhà sản xuất coi SPI như một công cụ ra quyết định thay vì một cổng kiểm tra đơn giản, I.C.T cho phép khách hàng biến các lỗi kiểm tra chất dán hàn thành thông tin chi tiết có thể hành động nhằm cải thiện độ ổn định tổng thể của dòng SMT.
Các lỗi kiểm tra chất dán hàn không chỉ đơn thuần là kết quả kiểm tra—chúng là những cảnh báo sớm về sự mất ổn định của quy trình. Khi được hiểu và quản lý đúng cách, SPI sẽ trở thành một trong những công cụ mạnh mẽ nhất để cải thiện năng suất và độ tin cậy trong sản xuất SMT.
Bằng cách tập trung vào nguyên nhân gốc rễ, tận dụng phản hồi SPI và tích hợp kiểm tra vào chiến lược chất lượng khép kín, nhà sản xuất có thể chuyển từ sửa lỗi phản ứng sang kiểm soát quy trình chủ động. Đối với các nhà sản xuất đang tìm kiếm quy trình sản xuất SMT ổn định và có thể mở rộng, việc kiểm soát các lỗi kiểm tra chất hàn là một trong những điểm khởi đầu hiệu quả nhất.
1. Lỗi kiểm tra chất hàn phổ biến nhất là gì?
Kem hàn không đủ là khiếm khuyết SPI được quan sát thường xuyên nhất và là nguyên nhân hàng đầu khiến các mối hàn bị hở.
2. SPI có thể loại bỏ hoàn toàn các lỗi hàn không?
SPI không thể tự loại bỏ các lỗi nhưng nó làm giảm đáng kể tỷ lệ lỗi khi được sử dụng như một phần của quy trình khép kín.
3. Các thông số SPI nên được xem xét thường xuyên như thế nào?
SPI thông số cần được xem xét bất cứ khi nào vật liệu, thiết kế hoặc điều kiện môi trường thay đổi.
4. SPI có cần thiết cho việc sản xuất SMT số lượng thấp không?
Đúng. Ngay cả khi sản xuất số lượng thấp, SPI cung cấp thông tin chi tiết có giá trị về độ ổn định của quy trình và giúp ngăn chặn việc làm lại tốn kém.
Nếu bạn đang lên kế hoạch cho một dây chuyền SMT mới hoặc đang tìm cách ổn định quy trình hiện có thì chiến lược SPI được thiết kế tốt thường là cách nhanh nhất để giảm thiểu sai sót—vui lòng thảo luận về ứng dụng của bạn với nhóm I.C.T.
