Việc chọn lò phản xạ phù hợp không chỉ là một quyết định kỹ thuật—nó có thể quyết định hoặc phá vỡ dây chuyền sản xuất SMT của bạn . Nhiều nhà sản xuất gặp khó khăn với các mối hàn không thể đoán trước, năng suất lần đầu dao động và chi phí làm lại tiềm ẩn khi lò của họ không phù hợp với khối lượng sản xuất hoặc hỗn hợp sản phẩm. Lò nung lại dòng cung cấp khả năng xử lý liên tục, tốc độ cao cho các hoạt động quy mô lớn, trong khi lò nung lại theo mẻ cung cấp khả năng gia nhiệt đồng đều, chính xác và linh hoạt cho các đợt chạy thử nghiệm nhỏ hoặc nguyên mẫu. Bằng cách hiểu rõ những ưu và nhược điểm của lò nung lại theo dòng và theo mẻ, các nhà sản xuất thiết bị điện tử có thể tối ưu hóa năng suất PCB, giảm chi phí vận hành và đảm bảo chất lượng hàn ổn định, không có chì—biến một thiết bị quan trọng thành một lợi thế chiến lược.
Nhưng việc chọn lò phản xạ phù hợp không chỉ là chọn máy—mà còn là việc kết hợp công nghệ với thực tế sản xuất. Các thiết kế, kích thước lô và hỗn hợp sản phẩm PCB khác nhau mang đến những thách thức riêng, từ sự mất ổn định về cấu hình nhiệt đến việc phải làm lại quá nhiều. Để đưa ra quyết định sáng suốt, các nhà sản xuất không chỉ cần hiểu những khác biệt cơ bản giữa lò nung lại nội tuyến và lò nung theo mẻ, mà còn cả những khác biệt này ảnh hưởng trực tiếp như thế nào đến thông lượng, năng suất và chi phí vận hành lâu dài. Phần tiếp theo trình bày các vấn đề thường gặp nhất trong quá trình hàn nóng chảy lại và cho thấy lý do tại sao việc lựa chọn lò nướng đóng vai trò quan trọng trong việc giải quyết chúng.
Hàn nóng chảy lại là bước quan trọng cuối cùng trong quá trình lắp ráp SMT, trong đó chất hàn nóng chảy để tạo kết nối lâu dài giữa các bộ phận và PCB. Nhiều nhà sản xuất phải đối mặt với những khiếm khuyết tốn kém—đá khắc, cầu nối hàn, làm ướt không đủ hoặc khoảng trống quá nhiều—đặc biệt với các hợp kim không chì yêu cầu nhiệt độ cao nhất là 235–250°C. Những vấn đề này thường xuất phát từ khả năng của lò không phù hợp, dẫn đến sự chậm trễ trong sản xuất, tỷ lệ phế liệu cao hơn và thậm chí là trả lại hàng cho khách hàng. Mặc dù các lỗi về vị trí đã góp phần gây ra các vấn đề về lắp ráp, nhưng việc kiểm soát phản xạ kém sẽ khiến chúng trở nên phức tạp hơn, làm giảm năng suất lần đầu và làm tăng chi phí làm lại.
Việc chọn đúng lò phản xạ—nội tuyến hoặc theo mẻ—ảnh hưởng trực tiếp đến công suất, độ ổn định nhiệt và hiệu suất tổng thể của dây chuyền. Một lò nướng không phù hợp với nhu cầu sản xuất có thể tạo ra tình trạng tắc nghẽn, tăng mức tiêu thụ năng lượng và cần phải can thiệp thủ công thường xuyên, làm tăng chi phí nhân công. Mặt khác, việc điều chỉnh công suất của lò phù hợp với khối lượng sản xuất thực tế và hỗn hợp sản phẩm sẽ cải thiện tính nhất quán, giảm việc làm lại và đẩy nhanh thời gian đưa sản phẩm ra thị trường. Các nhà cung cấp có kinh nghiệm như I.C.T giúp các nhà sản xuất đánh giá dây chuyền của họ và chọn lò phản xạ giúp tối đa hóa năng suất PCB đồng thời kiểm soát chi phí, biến một thiết bị quan trọng thành lợi thế chiến lược.
Lò nung lại dòng nội tuyến , còn được gọi là lò băng tải, tích hợp trực tiếp vào dây chuyền sản xuất SMT . PCB di chuyển liên tục trên băng tải qua nhiều vùng gia nhiệt được điều khiển độc lập, sau đó là các phần làm mát. Hầu hết các hệ thống đều có 8–12 vùng, điều khiển nhiệt độ PID chính xác và môi trường nitơ tùy chọn.
Tại sao nó quan trọng đối với hoạt động sản xuất của bạn:
Cung cấp cấu hình nhiệt ổn định ngay cả ở thông lượng cao.
Tích hợp liền mạch với các máy gắp và đặt, hệ thống SPI và AOI.
Hỗ trợ tốc độ vượt quá 30 inch mỗi phút và xử lý các bảng phức tạp, mật độ cao một cách hiệu quả.
Lò nướng nội tuyến lý tưởng cho sản xuất khối lượng lớn, liên tục , trong đó tính nhất quán và hiệu quả là rất quan trọng.
Lò nung lại hàng loạt xử lý một khay hoặc một buồng mỗi lần. Người vận hành tải PCB vào buồng kín, chạy một chu trình đã được lập trình và dỡ hàng trước khi bắt đầu mẻ tiếp theo. Mặc dù các lò này thường có ít vùng hơn nhưng toàn bộ tải sẽ được gia nhiệt đồng đều mà không cần chuyển động của băng tải.
Tại sao nó quan trọng đối với hoạt động sản xuất của bạn:
Độ đồng đều nhiệt độ tuyệt vời cho các hoạt động nhỏ và nguyên mẫu.
Thay đổi công thức dễ dàng, lý tưởng cho các dòng sản phẩm đa dạng hoặc R&D.
Dấu chân nhỏ gọn, thích hợp cho các phòng thí nghiệm hoặc cơ sở có không gian hạn chế.
Lò nướng theo mẻ rất phù hợp cho sản xuất khối lượng thấp, hỗn hợp cao hoặc khi tính linh hoạt và kiểm soát nhiệt chính xác quan trọng hơn năng suất.

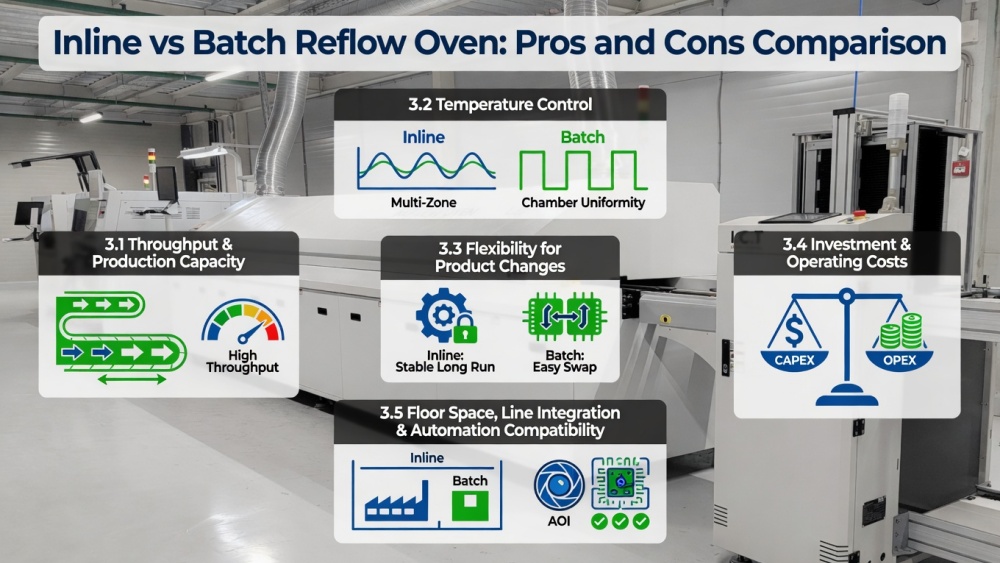

Diện mạo | Lò nướng lại nội tuyến | Lò nướng lại hàng loạt |
|---|---|---|
Loại quy trình | Dòng băng tải liên tục | Xử lý hàng loạt rời rạc |
Thông lượng điển hình | Cao (hàng trăm đến hàng nghìn bảng mỗi giờ) | Thấp (1–15 bảng mỗi chu kỳ, tùy thuộc vào kích thước) |
Tốt nhất cho | Sản xuất số lượng lớn, ổn định | Lô nhỏ, thay đổi sản phẩm thường xuyên, tạo mẫu |
Linh hoạt | Thấp hơn khi thay đổi công thức | Cao – dễ dàng điều chỉnh theo từng đợt |
Dấu chân | Lớn hơn, yêu cầu không gian dòng | Nhỏ gọn, thường để bàn hoặc độc lập |
Khách hàng nhận được:
Nội tuyến : Tối đa hóa hiệu quả cho sản xuất khối lượng lớn, lâu dài.
Lô : Tối ưu hóa tính linh hoạt, duy trì tính đồng nhất về nhiệt cho các lần chạy nhỏ hoặc nguyên mẫu.
Lò nung lại dòng nội tuyến tỏa sáng trong môi trường khối lượng lớn, xử lý bảng liên tục và duy trì sản lượng ổn định. Điều này làm giảm tắc nghẽn và giúp đáp ứng lịch trình giao hàng chặt chẽ trong sản xuất ô tô, LED và điện tử tiêu dùng.
Lò nướng theo mẻ phù hợp với sản xuất khối lượng thấp hoặc hỗn hợp cao, trong đó việc dừng tải và dỡ hàng có tác động tối thiểu. Thông lượng thấp hơn của chúng trở thành một lợi thế cho việc thay đổi thường xuyên, tránh bị phạt về thời gian thiết lập điển hình của các hệ thống nội tuyến.
Bài học rút ra từ khách hàng: Chọn nội tuyến để sản xuất số lượng lớn, lâu dài ; lô cho các đợt chạy hoặc nguyên mẫu nhỏ, linh hoạt.
Các hệ thống nội tuyến cung cấp các cấu hình nhiệt có thể lặp lại trong thời gian dài do có nhiều vùng và đối lưu cưỡng bức. Tuy nhiên, việc thay đổi loại bo mạch có thể cần phải điều chỉnh cẩn thận để tránh hiện tượng trôi nhiệt.
Lò nướng theo mẻ thường đạt được độ đồng nhất vượt trội trên mỗi chu kỳ, vì mỗi tấm ván đều trải qua các điều kiện giống nhau mà không có sự thay đổi do băng tải gây ra. Cả hai loại đều có thể xử lý hàn không chì, nhưng lò nướng mẻ cung cấp khả năng kiểm soát chặt chẽ hơn đối với các bộ phận nhạy cảm hoặc thiết kế nhiệt phức tạp.
Bài học rút ra từ khách hàng: Lò nướng mẻ vượt trội khi việc kiểm soát nhiệt độ chính xác là rất quan trọng; lò nướng nội tuyến đáng tin cậy để chạy liên tục với khối lượng lớn.
Lò nướng hàng loạt rất linh hoạt. Người vận hành có thể chạy các thiết kế bo mạch khác nhau, điều chỉnh cấu hình nhanh chóng và kiểm tra các lô nhỏ mà không cần dừng dây chuyền.
Lò nướng nội tuyến yêu cầu thời gian thay đổi lâu hơn và có thể cần bảng giả để ổn định cấu hình nhiệt, khiến chúng ít lý tưởng hơn cho việc chuyển đổi sản phẩm thường xuyên. Khi một công việc có khối lượng lớn ổn định đang chạy, hệ thống nội tuyến sẽ mang lại tính nhất quán vượt trội.
Mang đi cho khách hàng: Lô hỗn hợp cao, lô nhỏ hoặc nguyên mẫu ; nội tuyến để sản xuất ổn định, lặp đi lặp lại.
Lò nướng nội tuyến có chi phí trả trước cao hơn do kích thước, hệ thống băng tải và bộ điều khiển tiên tiến nhưng thường có chi phí vận hành trên mỗi bảng thấp hơn nhờ công suất cao hơn và giảm nhân công.
Lò nướng hàng loạt có chi phí ban đầu thấp hơn và cần ít không gian hơn nhưng có thể phải chịu chi phí trên mỗi bảng cao hơn khi mở rộng quy mô do năng lượng và nhân công. Tổng chi phí phân tích quyền sở hữu trong 3–5 năm sẽ bao gồm các cải tiến về bảo trì, năng lượng và năng suất.
Bài học rút ra từ khách hàng: Xem xét nội tuyến để có ROI dài hạn khi sản xuất số lượng lớn ; lô dành cho các hoạt động có khối lượng thấp, tiết kiệm chi phí.
Lò nướng nội tuyến cần nhiều không gian tuyến tính hơn và tích hợp liền mạch với các dây chuyền SMT tự động, bao gồm AOI và hệ thống kiểm tra.
Lò nướng hàng loạt chiếm ít không gian sàn hơn và hoạt động độc lập, dễ dàng lắp đặt các phòng thí nghiệm hoặc khu vực R&D. Nội tuyến ủng hộ tự động hóa hoàn toàn , hàng loạt ủng hộ tính linh hoạt độc lập.
Bài học rút ra từ khách hàng: Nội tuyến dành cho dây chuyền sản xuất tích hợp, tự động hóa ; lô để thiết lập nhỏ gọn, linh hoạt.

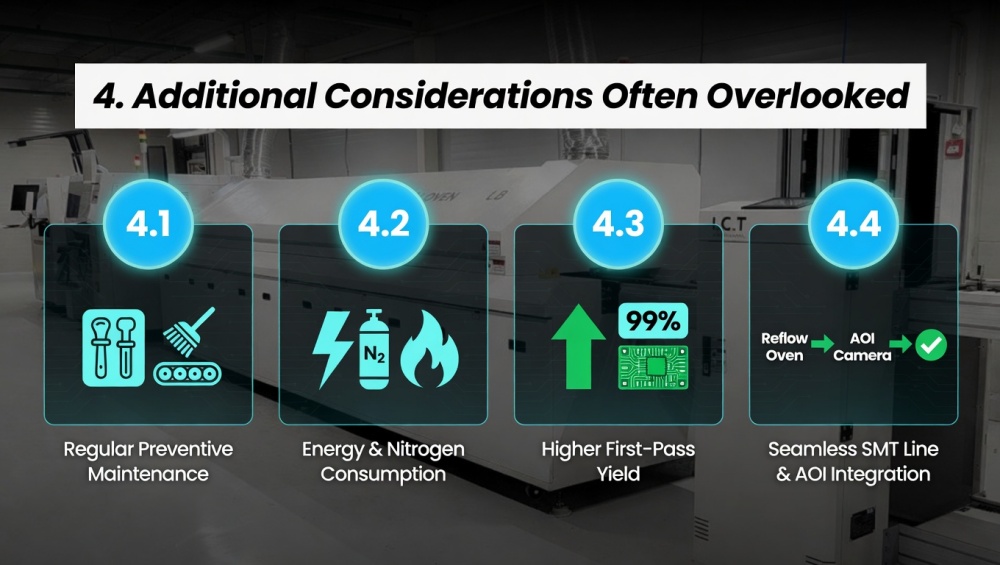

Ngay cả sau khi chọn đúng loại lò, một số yếu tố thường bị bỏ qua có thể tác động đáng kể đến hiệu quả sản xuất, chi phí vận hành và chất lượng PCB. Việc sớm giải quyết những cân nhắc này sẽ đảm bảo rằng dòng SMT của bạn mang lại kết quả nhất quán và tối đa hóa ROI.
Các hệ thống nội tuyến có nhiều bộ phận chuyển động hơn—băng tải, dây đai và động cơ—cần được vệ sinh và hiệu chuẩn thường xuyên. Lò nướng hàng loạt đơn giản hơn về mặt cơ học nhưng vẫn cần vệ sinh buồng và kiểm tra bộ phận gia nhiệt.
Bài học rút ra từ khách hàng: Bảo trì phòng ngừa thường xuyên giúp duy trì sự đồng đều về nhiệt độ, ngăn ngừa ô nhiễm và duy trì năng suất lần đầu ở mức cao. Việc bỏ qua việc bảo trì có thể nhanh chóng làm xói mòn những ưu điểm của bất kỳ loại lò nướng nào.
Lò nướng nội tuyến thường tiêu thụ nhiều điện hơn do hoạt động liên tục, mặc dù các thiết kế hiện đại có khả năng thu hồi nhiệt giúp kiểm soát chi phí. Nitơ (15–35 m³/h tùy thuộc vào kích thước và tải trọng) cải thiện tình trạng ướt và giảm quá trình oxy hóa khi hàn không chì. Lò nướng hàng loạt sử dụng nitơ hiệu quả trong mỗi chu kỳ, trong khi hệ thống nội tuyến yêu cầu dòng chảy được tối ưu hóa để cân bằng chất lượng và mức tiêu thụ.
Bài học rút ra từ khách hàng: Việc sử dụng năng lượng và khí đốt ảnh hưởng trực tiếp đến chi phí vận hành. Chọn đúng lò nướng và điều chỉnh mức tiêu thụ của nó là rất quan trọng cho cả hiệu quả chi phí và chất lượng hàn.
Lựa chọn lò thích hợp sẽ tăng năng suất lần đầu bằng cách cung cấp các cấu hình nhiệt nhất quán giúp giảm thiểu sai sót. Lò nướng nội tuyến duy trì khả năng lặp lại trong sản xuất số lượng lớn, trong khi lò nướng theo mẻ giảm rủi ro trong quá trình phát triển bằng cách cho phép thử nghiệm chính xác, riêng biệt. Cả hai loại đều góp phần mang lại độ tin cậy lâu dài khi kết hợp với khả năng kiểm soát quy trình mạnh mẽ và kiểm tra sau chỉnh dòng.
Bài học rút ra từ khách hàng: Tính nhất quán trong các cấu hình nhiệt giúp giảm phế liệu, làm lại và trì hoãn sản xuất, trực tiếp mang lại lợi nhuận cao hơn và sự hài lòng của khách hàng.
Lò nướng nội tuyến nâng cao các dây chuyền hoàn toàn tự động bằng cách cung cấp luồng liên tục, tích hợp tự nhiên với hệ thống AOI để phản hồi lỗi ngay lập tức. Lò nướng hàng loạt hoạt động tốt như các thiết bị độc lập hoặc bổ sung, cho phép kiểm tra chất lượng linh hoạt mà không cần tạm dừng dây chuyền chính. Các nhà cung cấp SMT một cửa thường đánh giá việc tích hợp toàn dây chuyền để đảm bảo luồng nguyên liệu thông suốt và khả năng truy xuất nguồn gốc.
Bài học rút ra từ khách hàng: Xem xét cách lò phù hợp với dây chuyền và hệ thống kiểm tra hiện có của bạn; khả năng tích hợp tốt đảm bảo tính hiệu quả và khả năng hiển thị dữ liệu trong toàn bộ hoạt động SMT của bạn.
Kịch bản sản xuất | Loại lò nướng được đề xuất | Tại sao điều này lại hiệu quả với bạn |
|---|---|---|
Số lượng lớn, chạy ổn định (EMS, ô tô, LED) | Nội tuyến | Đảm bảo thông lượng cao, chất lượng lặp lại và phân phối có thể dự đoán được. |
Thay đổi hàng loạt hoặc thường xuyên | Lô | Cung cấp tính linh hoạt, thiết lập nhanh chóng và điều chỉnh công thức dễ dàng. |
Tạo nguyên mẫu và R&D | Lô | Hỗ trợ lặp lại nhanh, kiểm soát hồ sơ chính xác và đầu tư trả trước thấp. |
Hỗn hợp âm lượng cao và thấp | Kết hợp / lai | Cân bằng hiệu quả khi chạy khối lượng với tính linh hoạt cho nguyên mẫu hoặc lô nhỏ. |
Bài học rút ra từ khách hàng: Sử dụng bảng này để nhanh chóng đáp ứng nhu cầu sản xuất của bạn với loại lò phù hợp, tránh sự sai lệch về chi phí và đảm bảo năng suất và hiệu quả tối ưu.
Để được hướng dẫn chi tiết hơn về cách chọn lò reflow lý tưởng cho dây chuyền SMT của bạn, hãy xem hướng dẫn của chúng tôi về cách chọn lò reflow phù hợp cho dây chuyền sản xuất SMT.
Đối với các cơ sở sản xuất hàng trăm hoặc hàng nghìn bảng mỗi ngày, lò chỉnh dòng nội tuyến mang lại sự nhất quán và công suất cần thiết để đáp ứng thời hạn giao hàng và kiểm soát chi phí. Hãy tìm những mẫu có đủ vùng sưởi ấm, khả năng cung cấp nitơ tùy chọn và khả năng tích hợp mượt mà với các hệ thống gắp và đặt, SPI và AOI.
Lò nung lại hàng loạt là lựa chọn lý tưởng cho các phòng thí nghiệm, cửa hàng nguyên mẫu và nhà sản xuất hỗn hợp cao. Dấu chân nhỏ gọn, hệ thống sưởi đồng đều và thay đổi công thức nhanh chóng hỗ trợ quá trình lặp lại nhanh chóng mà không cần đầu tư vốn lớn, khiến chúng trở nên hoàn hảo cho hoạt động R&D hoặc thay đổi sản phẩm thường xuyên.
Một số hoạt động được hưởng lợi từ việc sử dụng cả lò nướng nội tuyến và lò nướng theo mẻ hoặc đầu tư theo từng giai đoạn. Đánh giá ROI bằng cách so sánh mức tăng thông lượng, cải thiện năng suất, giảm việc làm lại và tiết kiệm năng lượng so với chi phí mua và thiết lập ban đầu. Các nhà cung cấp SMT có kinh nghiệm, như I.C.T, có thể giúp đánh giá dây chuyền của bạn và đề xuất các giải pháp phù hợp với nhu cầu sản xuất hiện tại và tương lai.
Lò nung lại dòng nội tuyến vượt trội trong sản xuất khối lượng lớn SMT, mang lại thông lượng vượt trội, chất lượng lặp lại và tích hợp liền mạch với dây chuyền tự động.
Lò nung lại hàng loạt tỏa sáng trong các tình huống sản xuất hàng loạt nhỏ, hỗn hợp cao hoặc tạo nguyên mẫu, mang lại sự linh hoạt, kiểm soát nhiệt độ chính xác và giảm chi phí ban đầu.
Các yếu tố như độ ổn định nhiệt độ, thời gian chuyển đổi, mức tiêu thụ năng lượng và tích hợp đường dây đều tác động đến năng suất, hiệu quả và tổng chi phí sở hữu.
Việc điều chỉnh loại lò phù hợp với khối lượng sản xuất thực tế và hỗn hợp sản phẩm là rất quan trọng để tối đa hóa hiệu quả, giảm thiểu sai sót và tăng ROI.
Các vấn đề hỗ trợ chuyên nghiệp: Các công ty như I.C.T cung cấp giải pháp toàn diện SMT, giúp nhà sản xuất đánh giá dây chuyền sản xuất và triển khai chiến lược hàn lại dòng tối ưu để đạt được kết quả hàn không chì có năng suất cao, tiết kiệm chi phí và đáng tin cậy.
