Trong lĩnh vực điện tử công suất đang phát triển nhanh chóng, hàn nóng chảy lại đóng một vai trò quan trọng trong việc lắp ráp các thiết bị điều khiển công suất như bộ biến tần, bộ nguồn và hệ thống xe điện (EV). Những thành phần này rất cần thiết trong việc quản lý việc chuyển đổi và phân phối năng lượng, thường là trong các ứng dụng năng lượng cao.
Tuy nhiên, những thách thức liên quan đến hàn nóng chảy lại cho thiết bị điện tử công suất PCBA (Lắp ráp bảng mạch in) là rất lớn do các yêu cầu đặc biệt của các bộ phận nguồn.
Bài viết này thảo luận về những thách thức chính khi hàn nóng chảy lại mà thiết bị điện tử công suất phải đối mặt, bao gồm quản lý nhiệt, cong vênh PCB, khuyết tật hàn và tối ưu hóa cấu hình nhiệt độ.
Ngoài ra, chúng tôi sẽ khám phá các kỹ thuật tiên tiến và sự tích hợp tự động hóa và kiểm soát chất lượng để cải thiện quy trình hàn nóng chảy lại cho thiết bị điện tử công suất.
Điện tử công suất thường liên quan đến các thành phần công suất cao như chất bán dẫn công suất và tụ điện lớn, có xu hướng có khối lượng nhiệt cao. Điều này có nghĩa là chúng mất nhiều thời gian hơn để làm nóng và hạ nhiệt so với các bộ phận nhỏ hơn. Trong hàn nóng chảy lại, việc đạt được sự gia nhiệt đồng đều trên toàn bộ PCB là rất quan trọng. Sự hiện diện của các thành phần có khối lượng nhiệt cao có thể gây ra hiện tượng gia nhiệt không đồng đều, dẫn đến sự thay đổi nhiệt độ cục bộ có thể ảnh hưởng đến tính toàn vẹn của mối hàn.
Điều này đặc biệt có vấn đề khi xử lý các bộ phận mỏng manh, nhạy cảm với nhiệt độ quá cao, khiến việc kiểm soát nhiệt độ đồng đều trở nên quan trọng để hàn chất lượng cao.
Một thách thức về nhiệt khác trong hàn nóng chảy điện tử công suất PCBA là nguy cơ sốc nhiệt. Độ dốc nhiệt cao được tạo ra trong giai đoạn gia nhiệt và làm mát của quá trình hàn nóng chảy lại có thể khiến các bộ phận giãn nở và co lại ở các tốc độ khác nhau. Sự khác biệt về độ giãn nở này có thể dẫn đến nứt hoặc gãy các bộ phận, đặc biệt là trong các mô-đun công suất cao có thiết kế phức tạp.
Ngoài ra, các mối hàn có thể bị hỏng nếu nhiệt độ thay đổi quá nhanh. Quản lý cấu hình nhiệt và giảm khả năng sốc nhiệt là điều cần thiết để đảm bảo độ tin cậy và hiệu suất lâu dài.

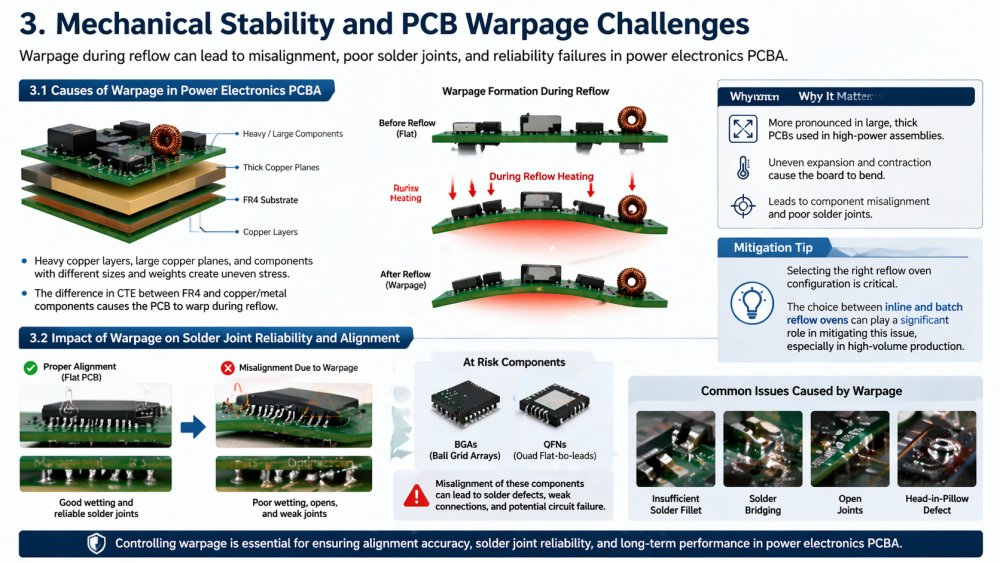

Các thiết bị điện tử công suất PCB thường có các lớp đồng nặng, các mặt phẳng đồng lớn và nhiều loại linh kiện có kích thước và trọng lượng khác nhau. Sự khác biệt về hệ số giãn nở nhiệt (CTE) giữa vật liệu PCB (thường là FR4) và đồng hoặc các thành phần kim loại khác có thể gây cong vênh PCB. Sự cong vênh xảy ra khi PCB chịu tác động của nhiệt trong quá trình nung chảy lại và nó có thể dẫn đến sự lệch tâm của các bộ phận, từ đó dẫn đến các mối hàn kém.
Hiện tượng cong vênh rõ rệt hơn trong các cụm lắp ráp công suất cao trong đó kích thước và độ dày PCB lớn hơn để chứa các bộ phận nặng.
Cong vênh có thể ảnh hưởng đáng kể đến sự liên kết của các bộ phận trong quá trình hàn nóng chảy lại, từ đó ảnh hưởng đến chất lượng mối hàn. Các bộ phận không thẳng hàng dễ bị ướt, dẫn đến các mối hàn không đáng tin cậy.
Việc lựa chọn giữa lò nung lại theo mẻ và theo dây chuyền có thể đóng một vai trò quan trọng trong việc giảm thiểu vấn đề này, đặc biệt là trong sản xuất số lượng lớn.'
Ví dụ: các thành phần như BGAs (Mảng lưới bóng) và QFN (Quad Flat No-leads) đặc biệt nhạy cảm với hiện tượng lệch trục trong quá trình hàn. Nếu các thành phần dịch chuyển do cong vênh PCB, các mối hàn có thể hình thành không chính xác, dẫn đến các kết nối yếu và cuối cùng có thể dẫn đến hỏng mạch.

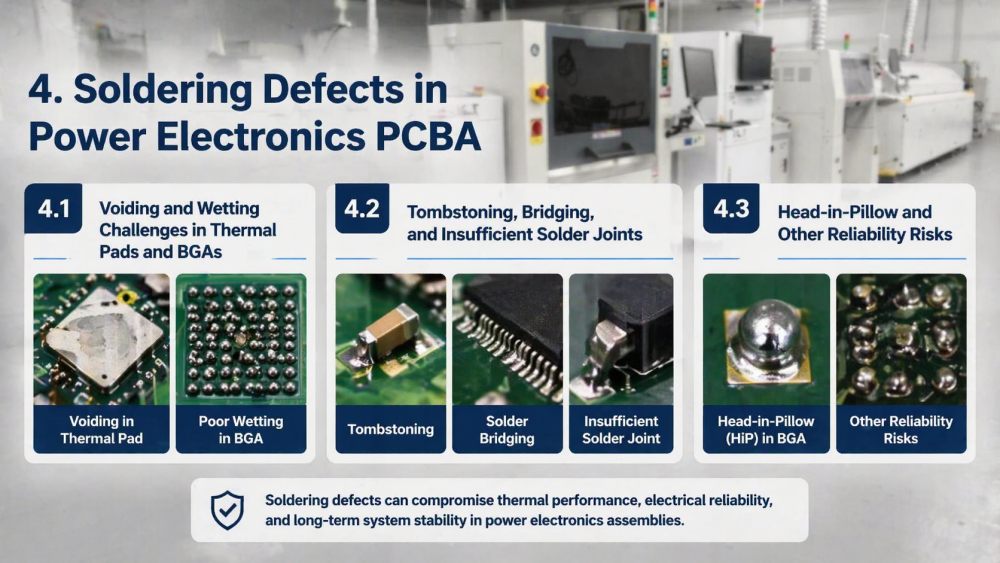

Sự mất hiệu lực đề cập đến sự hình thành các túi khí dưới mối hàn, có thể làm suy yếu kết nối. Trong thiết bị điện tử công suất PCBA, hiện tượng mất hiệu lực đặc biệt phổ biến ở các miếng đệm nhiệt và BGA, nơi các vùng tiếp xúc lớn có xu hướng giữ lại không khí trong quá trình hàn. Việc làm ướt không đủ trên các miếng đệm lớn này có thể làm trầm trọng thêm vấn đề, vì chất hàn không bám dính hoàn toàn vào miếng đệm, tạo ra các mối nối yếu ảnh hưởng đến hiệu suất nhiệt và điện. Đảm bảo độ ẩm thích hợp là điều cần thiết cho các mối hàn đáng tin cậy trong các cụm điện tử công suất.
Tombstoning, hiện tượng một đầu của bộ phận nhấc ra khỏi PCB trong khi hàn, là một vấn đề phổ biến trong thiết bị điện tử công suất PCBA. Điều này thường xảy ra do hệ thống sưởi không cân bằng hoặc chất hàn không đủ. Tương tự, cầu nối hàn (kết nối hàn không mong muốn giữa các dây dẫn liền kề) và mối hàn không đủ (khi không có đủ chất hàn để tạo thành mối nối đáng tin cậy) là những vấn đề phổ biến có thể xảy ra do ứng dụng dán hàn không nhất quán hoặc cấu hình phản xạ không chính xác. Những khiếm khuyết này làm giảm độ tin cậy tổng thể của sản phẩm và tăng khả năng thất bại.
Gối đầu (HiP) là một khiếm khuyết khác thường thấy ở BGA và nguyên nhân là do bi hàn kém. Lỗi này xảy ra khi bi hàn không làm ướt hoàn toàn miếng đệm, khiến quả bóng lơ lửng trên miếng đệm giống như "đầu gối."
Tình trạng này làm giảm độ bền của kết nối và có thể dẫn đến hỏng hóc khi bị căng. Sự hiện diện của HiP có thể đặc biệt gây bất lợi cho các thiết bị điện tử công suất có độ tin cậy cao, nơi các kết nối chắc chắn là rất quan trọng đối với sự ổn định của hệ thống.
Cấu hình nhiệt độ nóng chảy lại đóng vai trò then chốt trong việc đảm bảo chất lượng mối hàn và giảm thiểu các khuyết tật. Trong điện tử công suất PCBA, việc tối ưu hóa cấu hình nhiệt độ là rất quan trọng do khối lượng nhiệt khác nhau của các bộ phận khác nhau.
Việc lựa chọn lò phản xạ phù hợp là rất quan trọng để đáp ứng những nhu cầu này.
Giai đoạn làm nóng trước phải đảm bảo gia nhiệt đồng đều mà không gây căng thẳng cho các bộ phận, trong khi giai đoạn ngâm cho phép độ đồng đều nhiệt trước khi đạt đến đỉnh nóng chảy lại. Giai đoạn làm mát phải diễn ra từ từ để tránh sốc nhiệt.
Việc cân bằng tất cả các giai đoạn này một cách hiệu quả sẽ đảm bảo rằng các bộ phận công suất cao chịu được ứng suất nhiệt tối thiểu trong khi đạt được các mối hàn chất lượng cao.
Với việc sử dụng chất hàn không chì ngày càng tăng, cấu hình nhiệt độ nóng chảy lại cần phải được điều chỉnh để phù hợp với nhiệt độ nóng chảy cao hơn của các chất hàn này.
Việc lựa chọn lò nung lại không chì phù hợp là rất quan trọng để đáp ứng những thách thức này. Ngoài ra, các thiết kế mật độ cao thường có các thành phần được gắn chặt với nhau, làm phức tạp thêm quá trình gia nhiệt.
Để đạt được kết quả hàn nhất quán, các biên dạng cần phải được điều chỉnh để phù hợp với độ phức tạp ngày càng tăng của các thiết kế này.

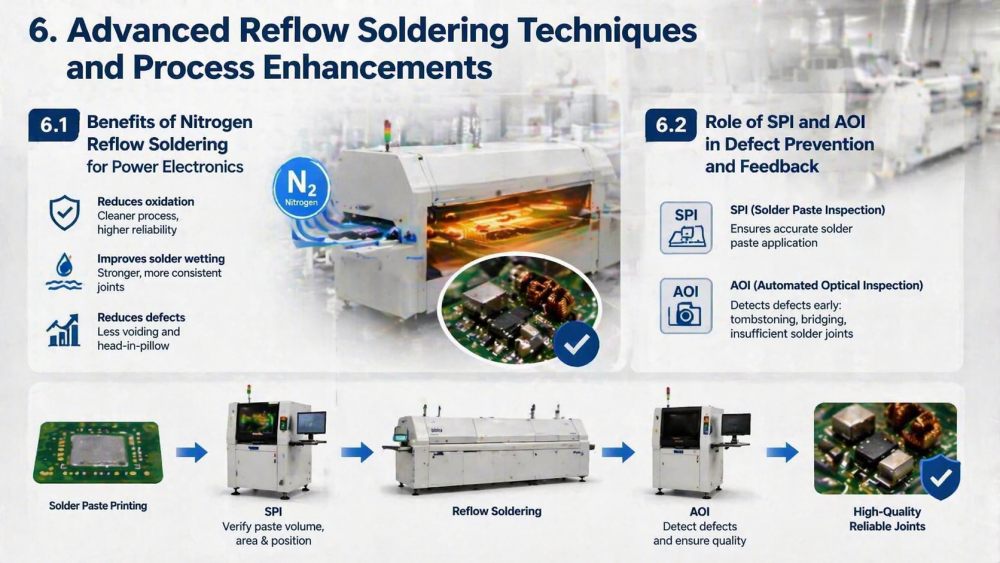

Hàn nóng chảy lại nitơ đã nổi lên như một giải pháp có giá trị cho thiết bị điện tử công suất PCBA nhờ khả năng giảm quá trình oxy hóa và cải thiện tình trạng làm ướt chất hàn. Môi trường nitơ ngăn ngừa sự hình thành oxit trên các bộ phận và miếng hàn, đảm bảo các mối nối có chất lượng cao.
Đối với các thiết bị điện tử công suất có các thành phần mật độ cao và yêu cầu hiệu suất quan trọng, phản ứng nóng chảy nitơ mang lại độ tin cậy nâng cao bằng cách cải thiện tính nhất quán của mối hàn và giảm các khuyết tật như rỗng và gối đầu.
Kiểm tra dán hàn (SPI) và Kiểm tra quang học tự động (AOI) đóng vai trò quan trọng trong việc ngăn ngừa lỗi và phản hồi theo thời gian thực trong quá trình hàn nóng chảy lại.
SPI đảm bảo ứng dụng hàn dán chính xác, trong khi AOI phát hiện sớm các khiếm khuyết như Tombstoning, bắc cầu và các mối hàn không đủ sớm trong quy trình.
Bằng cách tích hợp các hệ thống kiểm tra này vào quy trình chỉnh lại dòng, nhà sản xuất có thể giảm thiểu sai sót và cải thiện hiệu suất tổng thể của thiết bị điện tử công suất PCBA.
Việc tích hợp hàn nóng chảy lại với các hệ thống kiểm tra nội tuyến như SPI và AOI cho phép nhà sản xuất đạt được khả năng kiểm soát chất lượng theo thời gian thực. Sự tích hợp này không chỉ đảm bảo phát hiện ngay các lỗi mà còn cho phép giám sát quá trình liên tục.
Phản hồi theo thời gian thực cho phép người vận hành điều chỉnh quy trình kịp thời, giảm nguy cơ sai sót và nâng cao hiệu quả sản xuất tổng thể.
Việc kết hợp các hệ thống giám sát quy trình và truy xuất nguồn gốc theo thời gian thực vào quy trình hàn nóng chảy lại giúp tăng cường độ ổn định của quy trình. Các nhà sản xuất có thể theo dõi mọi khía cạnh của quy trình sản xuất, từ ứng dụng dán hàn đến khâu kiểm tra cuối cùng.
Điều này cho phép cải tiến liên tục vì người vận hành có thể xác định các mẫu, thực hiện các hành động khắc phục và ngăn ngừa lỗi tái diễn.
Một nghiên cứu điển hình về các cụm biến tần công suất cao minh họa hiện tượng cong vênh có thể ảnh hưởng đến sự liên kết của các bộ phận và độ tin cậy của mối hàn. Bằng cách tối ưu hóa cấu hình nhiệt độ và sử dụng các giai đoạn làm mát được kiểm soát, công ty đã có thể giảm đáng kể hiện tượng cong vênh và đạt được các mối hàn ổn định. Điều này dẫn đến độ tin cậy và hiệu suất của sản phẩm được cải thiện trong các ứng dụng năng lượng cao.
Một nghiên cứu điển hình khác cho thấy việc tối ưu hóa cấu hình nhiệt độ và tích hợp các hệ thống AOI đã dẫn đến năng suất được cải thiện trong sản xuất điện tử công suất như thế nào. Công ty đã nhận thấy sự giảm đáng kể các khuyết tật như mất hiệu lực, bắc cầu và mối hàn không đủ, dẫn đến hiệu quả sản xuất cao hơn và chi phí làm lại thấp hơn.
Khi nhu cầu về quy trình sản xuất thân thiện với môi trường tăng lên, ngành công nghiệp điện tử đang khám phá các vật liệu mới vừa bền vững vừa hiệu quả trong các ứng dụng năng lượng cao.
Những tiến bộ về vật liệu, chẳng hạn như chất hàn không chì với hiệu suất nâng cao, đang thay đổi cách tiến hành hàn nóng chảy lại, tập trung vào việc giảm tác động đến môi trường trong khi vẫn duy trì độ tin cậy cao.
Việc sử dụng các hệ thống định hình do AI điều khiển đang ngày càng gia tăng, mang lại khả năng kiểm soát chính xác hơn đối với quá trình hàn nóng chảy lại. Hệ thống AI có thể dự đoán sự biến động nhiệt độ, điều chỉnh cấu hình theo thời gian thực và cải thiện hiệu quả sản xuất tổng thể.
Những đổi mới này đang thúc đẩy sự chuyển đổi sang các quy trình sản xuất bền vững và hiệu quả hơn, cuối cùng góp phần vào sự phát triển của điện tử công suất.
Tóm lại, hàn nóng chảy lại trong thiết bị điện tử công suất PCBA đặt ra những thách thức đặc biệt, bao gồm quản lý nhiệt, cong vênh PCB và các khuyết tật hàn. Tuy nhiên, với những tiến bộ trong việc tối ưu hóa cấu hình nhiệt độ, hàn nóng chảy lại nitơ và kiểm tra tự động, các nhà sản xuất có thể vượt qua những thách thức này và cải thiện độ tin cậy của sản phẩm. Khi ngành công nghiệp hướng tới các quy trình thân thiện với môi trường hơn và lập hồ sơ dựa trên AI, tương lai của hàn nóng chảy lại điện tử công suất có vẻ đầy hứa hẹn, với hiệu quả cao hơn và tính bền vững trong tương lai.
