Việc giảm thiểu việc loại bỏ thành phần SMT và lãng phí nguyên liệu bắt đầu bằng việc kiểm soát quá trình lấy hàng thực tế chứ không chỉ đơn giản là giảm độ nhạy báo động của máy. Trong dây chuyền SMT hiện đại, các bộ phận bị loại bỏ, xe bán tải rỗng, bộ phận bị rơi, loại bỏ tầm nhìn và cảnh báo bộ nạp lặp đi lặp lại có thể gây ra tổn thất nguyên liệu trực tiếp và chi phí sản xuất tiềm ẩn. Những vấn đề này liên quan chặt chẽ đến hiệu suất của máy chọn và đặt SMT , bao gồm độ chính xác của bộ nạp, tình trạng vòi phun, độ ổn định chân không, nhận dạng thành phần và khả năng kiểm soát quy trình.
Kế hoạch cải tiến thực tế phải kết nối dữ liệu máy với việc trình bày bộ nạp, bảo trì vòi phun, giám sát chân không, đóng gói linh kiện, nhận dạng tầm nhìn và thực hành của người vận hành. Bằng cách tối ưu hóa cả điều kiện thiết bị và quản lý quy trình, nhà sản xuất có thể cải thiện tỷ lệ lấy hàng thành công và duy trì chất lượng vị trí ổn định.
Hướng dẫn này giải thích cách các nhà sản xuất có thể giảm thiểu việc từ chối thành phần SMT, giảm thiểu lãng phí vật liệu và cải thiện tỷ lệ lấy hàng thành công SMT thông qua phương pháp kỹ thuật có cấu trúc. Nó được viết cho SMT kỹ sư quy trình, giám đốc sản xuất, kỹ thuật viên và chủ nhà máy, những người cần giảm chất thải mà không ảnh hưởng đến chất lượng của vị trí. Đối với các nhà sản xuất đang tìm cách cải thiện độ ổn định của vị trí từ cấp thiết bị, việc chọn giải pháp gắp và đặt SMT đáng tin cậy cũng là một nền tảng quan trọng.1. Xây dựng đường cơ sở từ chối và lãng phí rõ ràng
Một nhà máy không thể giảm bớt những gì nó không đo lường rõ ràng. Nhiều nhóm SMT biết rằng máy đang "ném quá nhiều vật liệu", nhưng họ không phải lúc nào cũng biết số bộ phận, bộ cấp liệu, vòi phun, đầu, ca hoặc lô vật liệu nào tạo ra chất thải. Bước đầu tiên là xây dựng đường cơ sở loại bỏ để phân biệt sự biến đổi thông thường của quy trình với tổn thất bất thường.
Tổng số thành phần bị từ chối rất hữu ích nhưng vẫn chưa đủ. Một báo cáo tốt hơn sẽ hiển thị loại bỏ theo loại thành phần, khe nạp, ID vòi phun, số đầu, làn máy, kiểu sản phẩm, lô nguyên liệu và thời gian sản xuất. Điều này làm cho mô hình từ chối có thể nhìn thấy được. Nếu một bộ cấp nguồn tạo ra phần lớn tổn thất thì giải pháp sẽ khác với trường hợp một thành phần bị lỗi trên nhiều bộ cấp nguồn.
Ví dụ, sự từ chối lặp đi lặp lại trên một điện trở nhỏ có thể dẫn đến sự thay đổi của túi băng, bước cấp liệu, điện tích tĩnh hoặc kích thước đầu phun. Việc loại bỏ nhiều thành phần trên một vòi phun có thể dẫn đến nhiễm bẩn, mài mòn hoặc rò rỉ chân không. Việc từ chối sau một lần thay đổi ca có thể liên quan đến phương pháp chất tải, bảo trì trung chuyển hoặc đào tạo người vận hành.
Không phải sự từ chối nào cũng xấu. Máy định vị sẽ loại bỏ thành phần bị chọn nhầm, bị hỏng, bị xoay ngoài dung sai hoặc không được nhận dạng chính xác. Mục tiêu không phải là không bị từ chối bằng bất cứ giá nào. Mục tiêu là ít bị từ chối sai hơn, ít lỗi lấy hàng có thể tránh được hơn và ít kiểu thất thoát nguyên liệu lặp lại hơn.
Khi một nhóm mở rộng tầm nhìn chỉ để giảm báo động, điều đó có thể giảm lãng phí hữu hình nhưng làm tăng rủi ro chất lượng tiềm ẩn. Cách tiếp cận đúng đắn là duy trì khả năng bảo vệ chất lượng của máy trong khi cải thiện các điều kiện vật lý và dữ liệu khiến thành phần tốt bị loại bỏ.

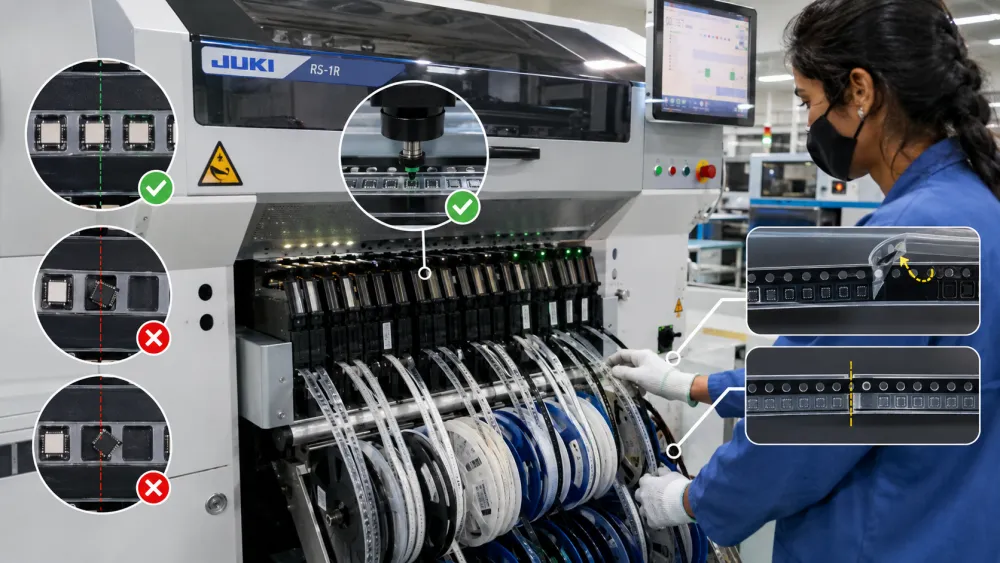

Bản trình bày bộ nạp là một trong những yếu tố thúc đẩy mạnh mẽ nhất việc từ chối thành phần SMT. Vòi phun chỉ có thể chọn những gì mà bộ nạp đưa ra. Nếu bộ phận lệch tâm, bị nghiêng, bị nâng lên bằng băng dính hoặc bị kẹt trong túi, quá trình lấy hàng sẽ trở nên không ổn định trước khi đầu máy di chuyển.
Việc lập chỉ mục bộ nạp phải phù hợp với bước băng thành phần. Một lỗi lập chỉ mục nhỏ có thể khiến vòi phun chọn gần mép của bộ phận thay vì ở giữa. Điều này làm tăng khả năng bỏ lỡ việc lấy hàng, lấy hàng nghiêng, tiếp xúc vòi phun với túi băng và sau này là từ chối tầm nhìn.
Các kỹ sư nên kiểm tra hiệu chuẩn bộ nạp, tình trạng dẫn hướng băng, cài đặt bước, độ căng cuộn và tọa độ đón. Việc kiểm tra hữu ích nhất thường là trực quan: chạy bộ nạp từ từ và xem liệu bộ phận đó có dừng ở cùng một vị trí ổn định mỗi lần hay không. Nếu điểm trình bày di chuyển giữa các chu kỳ, việc sửa phần mềm sẽ không giải quyết được nguyên nhân gốc rễ.
Băng che có thể làm xáo trộn vị trí thành phần trong quá trình bong tróc. Nếu góc bóc, lực bóc hoặc đường băng không ổn định, linh kiện nhỏ có thể nhảy, xoay hoặc nằm cao hơn trong túi. Các khu vực mối nối cũng có thể tạo ra sự loại bỏ bất thường trong thời gian ngắn. Một kế hoạch giảm lãng phí vật liệu tốt nên bao gồm kiểm tra băng che, kiểm tra mối nối và kỷ luật thay cuộn phim.
Người vận hành không nên coi mối nối là một chi tiết nhỏ. Mối nối kém có thể khiến máy ngừng hoạt động, mất điểm gắp và thất thoát vật liệu. Một danh sách kiểm tra đơn giản để nạp cuộn, định tuyến băng bìa và kiểm tra mối nối có thể giảm lãng phí lặp đi lặp lại mà không cần thay đổi chương trình sắp xếp.
Để cải thiện tỷ lệ lấy hàng thành công SMT, các nhà máy phải coi vòi phun và hệ thống chân không là những công cụ quan trọng trong quy trình. Vòi phun có thể trông đơn giản nhưng kích thước, bề mặt, độ sạch, độ mài mòn và chất lượng bịt kín của nó ảnh hưởng mạnh mẽ đến việc liệu một bộ phận có thể được nhặt, giữ, nhận dạng và đặt chính xác hay không.
Vòi phun phải phù hợp với kích thước thân, bề mặt, trọng lượng, khu vực đón và trọng tâm của bộ phận. Vòi quá nhỏ có thể không giữ chặt bộ phận trong quá trình tăng tốc. Đầu phun quá lớn có thể chạm vào dây dẫn, các mép băng lân cận hoặc các bộ phận không nên tiếp xúc của gói.
Thành phần có hình dạng kỳ lạ xứng đáng được chú ý đặc biệt. Đối với đầu nối, tấm chắn, đi-ốt, cuộn cảm hoặc gói không đều, điểm đón có thể cần được điều chỉnh. Nhóm nghiên cứu phải xác nhận rằng vòi phun chạm vào khu vực bằng phẳng ổn định và không tạo ra lực nâng nghiêng.
Ô nhiễm đầu phun là một trong những nguyên nhân dễ bị bỏ qua nhất vì nó có thể tạo ra các lỗi không liên tục. Bụi, các hạt dính, cặn kem hàn hoặc mảnh băng dính có thể làm giảm độ kín chân không. Máy có thể chạy tốt trong một thời gian, sau đó đột ngột loại bỏ nhiều thành phần hơn khi chất bẩn tích tụ.
Một kế hoạch bảo trì thực tế nên bao gồm làm sạch vòi phun, kiểm tra tổng thể, kiểm tra lỗ bị chặn, kiểm tra độ mòn và các quy tắc thay thế. Báo cáo loại bỏ nên được so sánh bằng ID vòi phun. Nếu sự cố xảy ra với một vòi phun trên bộ phận khác, thì vòi phun đó phải được làm sạch, thay thế hoặc hiệu chỉnh lại.
Dữ liệu chân không nên được sử dụng trước khi nó trở thành báo động. Giá trị chân không giảm có thể cho thấy bộ lọc bị tắc, ống bị rò rỉ, đầu vòi bị hỏng, chiều cao lấy sai, bề mặt bộ phận kém hoặc vấn đề trình bày bộ nạp. Việc ghi lại phạm vi chân không bình thường cho gói thông thường giúp các kỹ sư phát hiện sớm độ lệch.
Khi độ từ chối tăng lên, nhóm nên so sánh giá trị chân không hiện tại với giá trị cơ bản bình thường. Đây là con đường nhanh hơn việc điều chỉnh nhiều cài đặt cùng một lúc.

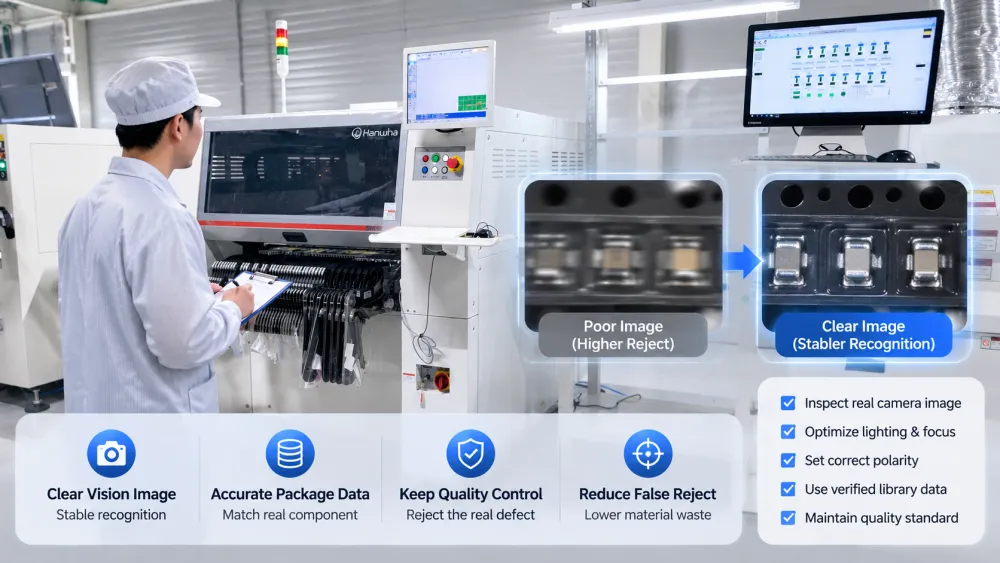

Nhận dạng tầm nhìn thường bị đổ lỗi khi máy từ chối thành phần. Trên thực tế, máy ảnh có thể đang thực hiện đúng chức năng của nó. Vấn đề có thể là khả năng thu tín hiệu kém, dữ liệu thư viện sai, độ tương phản yếu, biến thể gói hoặc định nghĩa phân cực không chính xác. Tối ưu hóa tầm nhìn sẽ cải thiện độ chính xác của nhận dạng trong khi vẫn kiểm soát được rủi ro về chất lượng.
Trước khi thay đổi dung sai, kỹ sư nên kiểm tra hình ảnh thật của camera. Cạnh có rõ ràng không? Dấu phân cực có nhìn thấy được không? Thành phần có bị nghiêng không? Chế độ chiếu sáng có phù hợp với bề mặt bao bì không? Kim loại phản chiếu, thân đen, gói trong suốt và dấu nhỏ đều có thể làm giảm độ ổn định nhận dạng.
Nếu bản thân hình ảnh kém, giải pháp có thể là chiếu sáng, vệ sinh ống kính, hiệu chỉnh máy ảnh hoặc trình bày thành phần tốt hơn. Nếu hình ảnh rõ ràng nhưng máy từ chối thành phần tốt, dữ liệu và dung sai của thư viện gói có thể cần được xem xét lại.
Dữ liệu gói phải khớp với thành phần thực. Kích thước thân máy, số lượng dây dẫn, khoảng cách dây dẫn, chiều cao linh kiện, dấu phân cực, tâm thu tín hiệu và hình dạng nhận dạng đều quan trọng. Thư viện được sao chép có thể đủ gần cho một sản phẩm nhưng không ổn định cho sản phẩm khác. Lỗi thư viện có thể làm tăng cả lỗi bị từ chối và vị trí.
Để nhất quán về chất lượng, các nhóm có thể sử dụng các tài liệu tham khảo về lắp ráp thiết bị điện tử như IPC J-STD-001J và IPC-A-610J mà IPC mô tả là bao gồm các biện pháp kiểm soát quy trình lắp ráp, vật liệu và tiêu chí chấp nhận sau lắp ráp. Các tiêu chuẩn này không thay thế các quy tắc thiết lập máy nhưng chúng hỗ trợ ngôn ngữ chất lượng nhất quán trong toàn nhà máy.
Chất thải vật liệu không chỉ được tạo ra bên trong máy định vị. Nó có thể bắt đầu bằng việc lưu trữ, xử lý cuộn, chất lượng mối nối, tiếp xúc với độ ẩm, kiểm soát ESD và sự thay đổi của gói. Một kế hoạch giảm thiểu chất thải tốt sẽ tuân theo từng bộ phận từ kho đến trung chuyển.
Thành phần nhạy cảm với độ ẩm cần được bảo quản và quản lý tuổi thọ sàn có kiểm soát. Việc xử lý kém có thể tạo ra các lỗi chỉnh lại dòng sau này và cũng có thể ảnh hưởng đến độ ổn định của gói. của JEDEC J-STD-033 là tài liệu tham khảo quan trọng trong ngành để xử lý các thiết bị nhạy cảm với độ ẩm/phản xạ.
Các nhà máy phải xác minh việc bảo quản khô, thẻ chỉ báo độ ẩm, hồ sơ tuổi thọ sàn, kỷ luật dán lại và các quy tắc nướng nếu có. Ngay cả khi độ ẩm không trực tiếp gây ra hiện tượng từ chối bán hàng, nó vẫn có thể góp phần gây ra tổn thất sản xuất lớn hơn.
Thành phần nhỏ có thể bị ảnh hưởng bởi điện tích tĩnh, xử lý thô hoặc nhiễm bẩn. Tĩnh điện có thể làm cho các bộ phận bám vào băng dính, vòi phun hoặc bề mặt túi. Việc xử lý hư hỏng có thể làm cong các dây dẫn hoặc thay đổi cách các bộ phận nằm trong băng. Khung của Hiệp hội ESD ANSI/ESD S20.20 là tài liệu tham khảo hữu ích để xây dựng chương trình kiểm soát ESD xung quanh các thiết bị điện tử nhạy cảm.
Khi tình trạng từ chối tăng lên sau nhiều lần thay đổi, đừng cho rằng máy đột nhiên không ổn định. So sánh lô cũ và lô mới trong cùng tình trạng khay nạp, vòi phun và máy ảnh. Sự khác biệt về màu sắc thân máy, độ vừa vặn của túi băng, kết cấu bề mặt, hình dạng dây dẫn hoặc dấu phân cực đều có thể ảnh hưởng đến khả năng nhận và nhận dạng.
Các nhà máy tốt nhất không chỉ phản ứng với các báo động. Họ biến dữ liệu bị từ chối thành một hệ thống cải tiến liên tục. Điều này đặc biệt quan trọng đối với sản xuất có độ trộn cao, thay đổi thường xuyên và linh kiện đắt tiền.

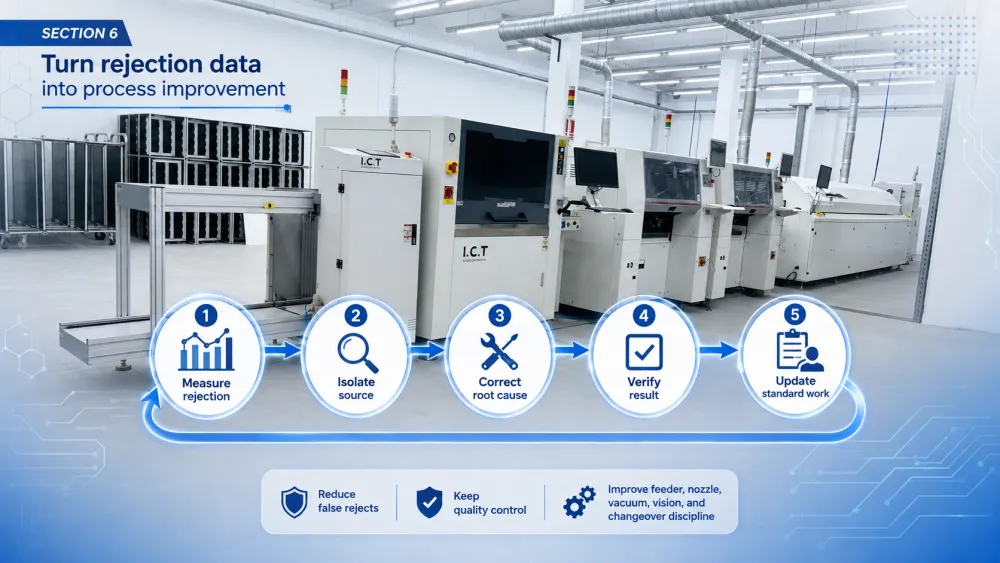

Vòng lặp thực tế rất đơn giản: đo lường mô hình từ chối, tách biệt nguồn, sửa nguyên nhân cốt lõi, xác minh kết quả và cập nhật công việc tiêu chuẩn. Vòng lặp này ngăn chặn lỗi tương tự quay trở lại. Nó cũng giúp người vận hành mới hiểu tại sao lại tồn tại quy tắc thiết lập.
Đo lường sự loại bỏ theo thành phần, bộ cấp liệu, vòi phun, đầu, sản phẩm và lô.
Cô lập xem sự cố có xảy ra theo dữ liệu vật liệu, bộ nạp, vòi phun, máy ảnh hoặc chương trình hay không.
Sửa nguyên nhân gốc vật lý hoặc dữ liệu.
Xác minh sự thay đổi bằng bằng chứng sản xuất được kiểm soát.
Cập nhật hồ sơ bảo trì, thiết lập và đào tạo người vận hành.
Giảm chất thải không nên làm suy yếu việc kiểm soát chất lượng. Dòng SMT mạnh sẽ loại bỏ khả năng nhận sai thực sự trong khi giảm khả năng bị từ chối sai có thể tránh được. Sự cân bằng đó đến từ việc thiết lập bộ nạp tốt hơn, bảo trì vòi phun, giám sát chân không, dữ liệu thị giác, xử lý vật liệu và chuyển đổi có kỷ luật.
I.C.T hỗ trợ các nhà sản xuất thiết bị điện tử bằng các giải pháp toàn diện SMT, bao gồm lập kế hoạch dây chuyền, cung cấp thiết bị, lắp đặt, đào tạo, hỗ trợ quy trình và dịch vụ sau bán hàng. Đối với các nhà sản xuất đang tìm kiếm lộ trình khắc phục sự cố rộng hơn, bài viết này kết nối một cách tự nhiên với khung khắc phục sự cố chọn và đặt rộng hơn SMT .
Để giảm việc từ chối thành phần SMT, trước tiên hãy đo lường vị trí và lý do xảy ra tình trạng từ chối.
Việc lập chỉ mục bộ nạp, độ ổn định của túi băng và kiểm soát băng che là những nguyên nhân gây lãng phí chính.
Tình trạng vòi phun, lựa chọn vòi phun, chiều cao hút và độ ổn định của chân không ảnh hưởng trực tiếp đến thành công của việc lấy hàng.
Không nên nới lỏng dung sai thị lực trước khi xác minh chất lượng hình ảnh và dữ liệu thư viện gói.
Lưu trữ vật liệu, kiểm soát ESD, chất lượng mối nối và sự thay đổi lô hàng ảnh hưởng đến việc loại bỏ và lãng phí.
Cách tốt nhất để giảm thiểu SMT lãng phí nguyên liệu là biến dữ liệu bị từ chối thành một vòng cải tiến có thể lặp lại.
Khi một nhà máy xử lý dữ liệu bị loại bỏ như bằng chứng kỹ thuật, chất thải vật liệu sẽ trở nên dễ kiểm soát hơn. Kết quả không chỉ là chi phí thấp hơn mà còn là quy trình SMT ổn định hơn, niềm tin của nhà điều hành mạnh mẽ hơn và độ tin cậy giao hàng tốt hơn cho khách hàng.
Cách đáng tin cậy nhanh nhất là xác định mẫu từ chối lặp lại lớn nhất. Thay vì điều chỉnh tất cả cài đặt, các kỹ sư nên tìm hiểu xem sự cố xảy ra ở một bộ phận, một bộ cấp liệu, một vòi phun, một lô nguyên liệu hay một chương trình. Nếu một bộ nạp tạo ra hầu hết các sản phẩm bị loại bỏ thì việc lập chỉ mục bộ nạp và cách trình bày băng phải được kiểm tra trước tiên. Nếu một vòi phun có liên quan đến nhiều bộ phận thì cần kiểm tra tình trạng vòi phun và độ chân không. Phương pháp nhắm mục tiêu này nhanh hơn thay đổi tham số ngẫu nhiên.
Nhà máy phải giảm thiểu việc từ chối sai và tránh lỗi lấy hàng trong khi vẫn duy trì hoạt động bảo vệ chất lượng thực. Điều này có nghĩa là cải thiện các điều kiện thu thập vật lý, thiết lập bộ nạp, bảo trì vòi phun, xử lý tài liệu và độ chính xác của thư viện. Nhóm nên tránh việc chỉ mở rộng khả năng chịu đựng tầm nhìn để khiến cảnh báo biến mất. Số lượng cảnh báo thấp hơn sẽ không hữu ích nếu vị trí đặt sai hoặc hướng sai được đưa vào sản xuất.
Việc thay đổi cuộn có thể tạo ra độ căng mới của băng, tình trạng mối nối, biến thể của túi, trạng thái của băng che hoặc sự khác biệt về lô vật liệu. Ngay cả khi số bộ phận giống nhau, bộ phận đó có thể nằm khác nhau trong túi hoặc có bề mặt hơi khác nhau. Người vận hành nên kiểm tra cuộn mới, khu vực mối nối, đường dẫn băng che, tải nạp và kết quả lấy hàng đầu tiên sau khi chuyển đổi.
Cả hai đều quan trọng vì chúng kiểm soát các phần khác nhau của chuỗi bán hàng. Bộ nạp đưa ra thành phần và vòi phun sẽ chọn và giữ nó. Một đầu phun hoàn hảo không thể nhặt được một bộ phận bị dịch chuyển trong túi băng. Một bộ nạp hoàn hảo không thể ngăn chặn việc từ chối nếu vòi bị mòn, bẩn hoặc rò rỉ. Cách tiếp cận tốt nhất là theo dõi dữ liệu loại bỏ và duy trì cả bộ cấp liệu và đầu phun dựa trên rủi ro thực tế.
Hỗ trợ chuyên nghiệp rất hữu ích khi khả năng loại bỏ vẫn ở mức cao sau khi kiểm tra bộ nạp, vòi phun, chân không, tầm nhìn và vật liệu thông thường. Nó cũng có giá trị trong quá trình thiết lập dây chuyền mới, giới thiệu sản phẩm mới, sản xuất hỗn hợp cao hoặc khi bộ phận đắt tiền tạo ra chi phí lãng phí lớn. Nhà cung cấp giải pháp SMT toàn tuyến có thể cùng nhau xem xét sự phù hợp của thiết bị, tiêu chuẩn thiết lập, quy trình bảo trì, đào tạo người vận hành và kiểm soát quy trình thay vì xử lý từng cảnh báo riêng biệt.
